Vỏ Nguồn SOVOL SV06 cho Quạt 80mm im lặng và Bộ Chuyển Đổi Bước Xuống (CHENGLIANG P360W24V)

Sau khi tạo phiên bản quạt tản nhiệt PSU kích thước 70 mm và 92 mm, tôi đã nhận được yêu cầu về một phiên bản 80 mm từ PatrickE, chính là phiên bản này.

Tôi chưa tự mình thử nghiệm, nhưng PatrickE đã xác nhận rằng nó vừa vặn và cũng cung cấp các hình ảnh, xin cảm ơn vì điều đó!

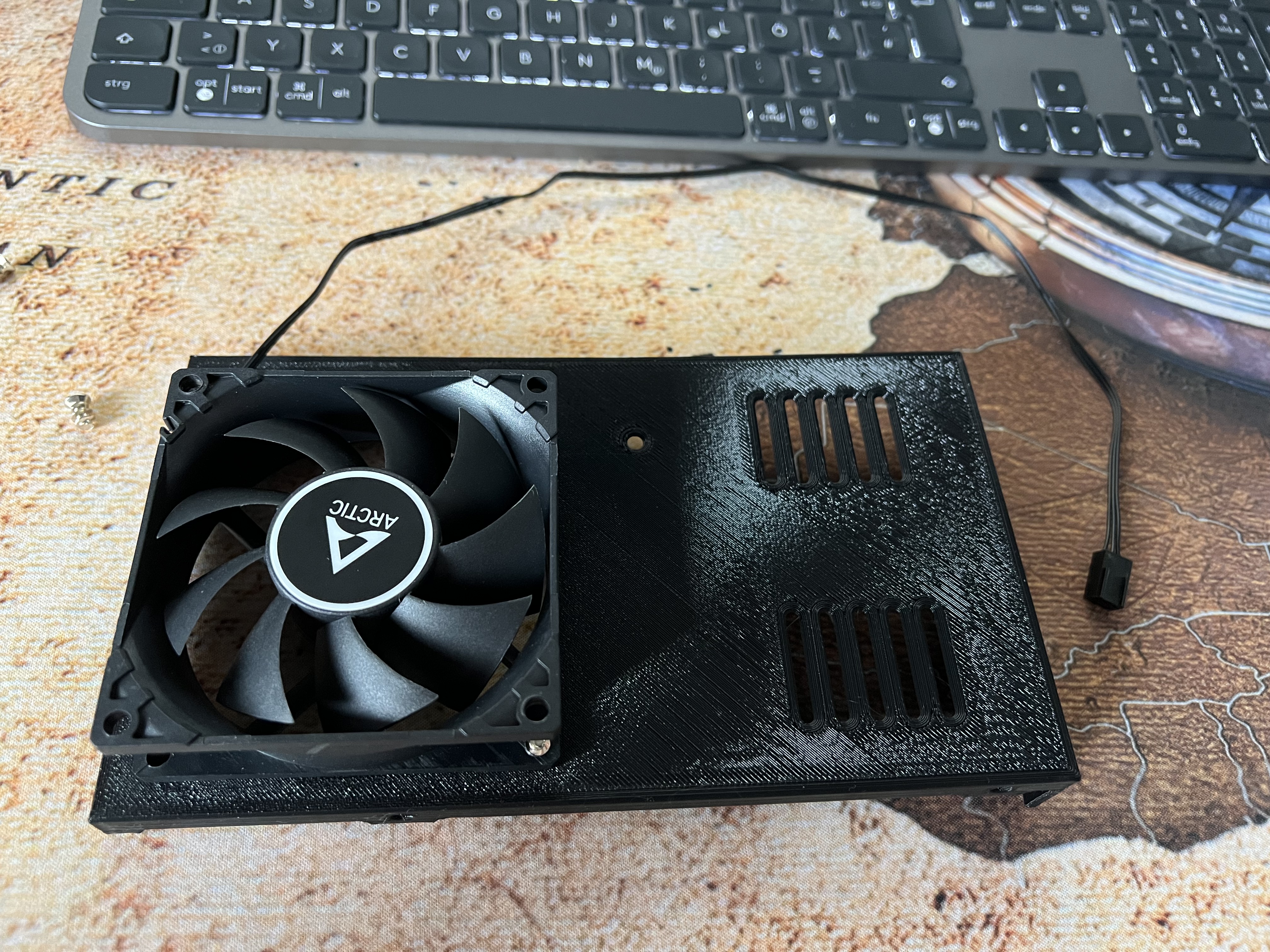

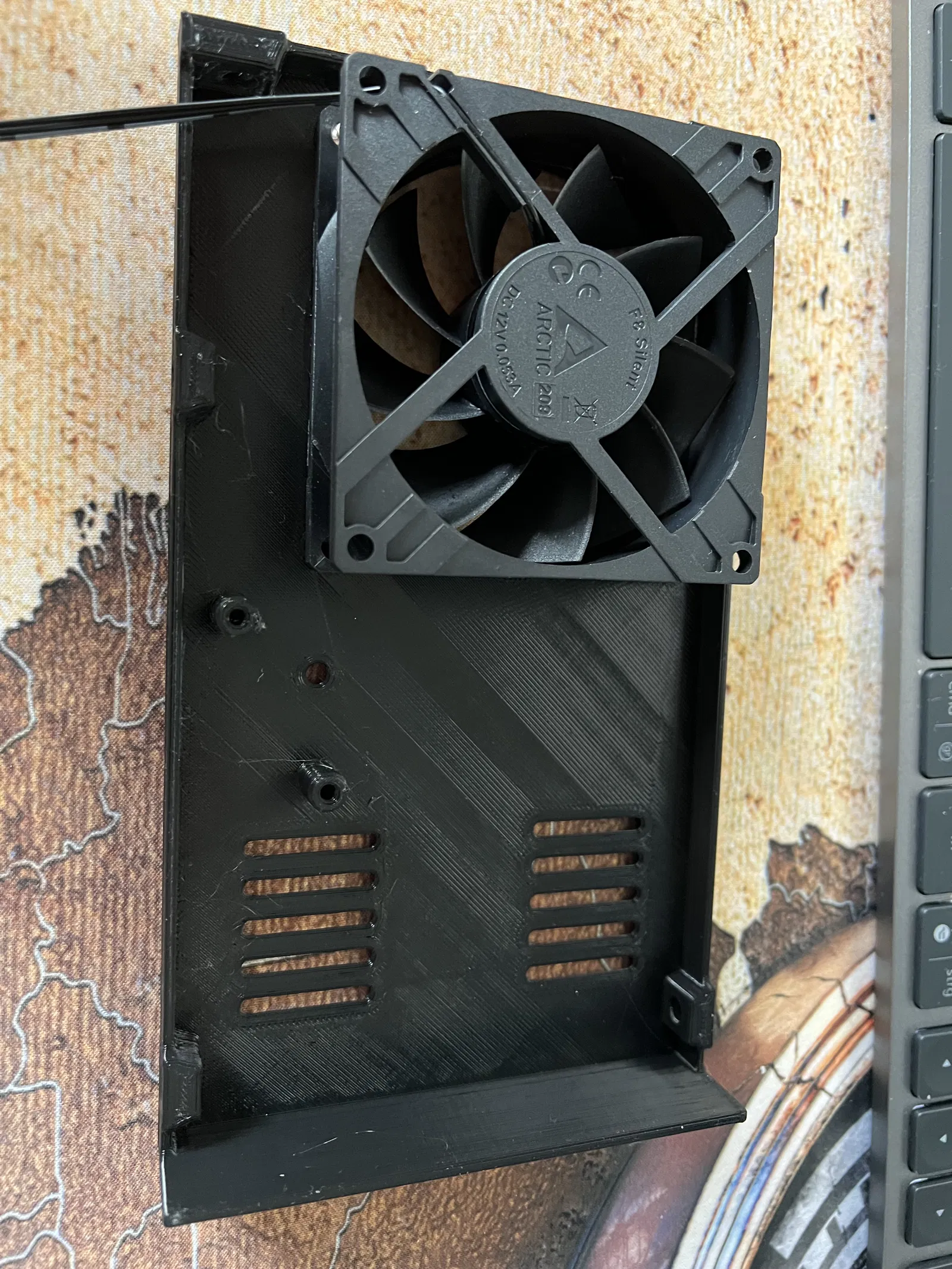

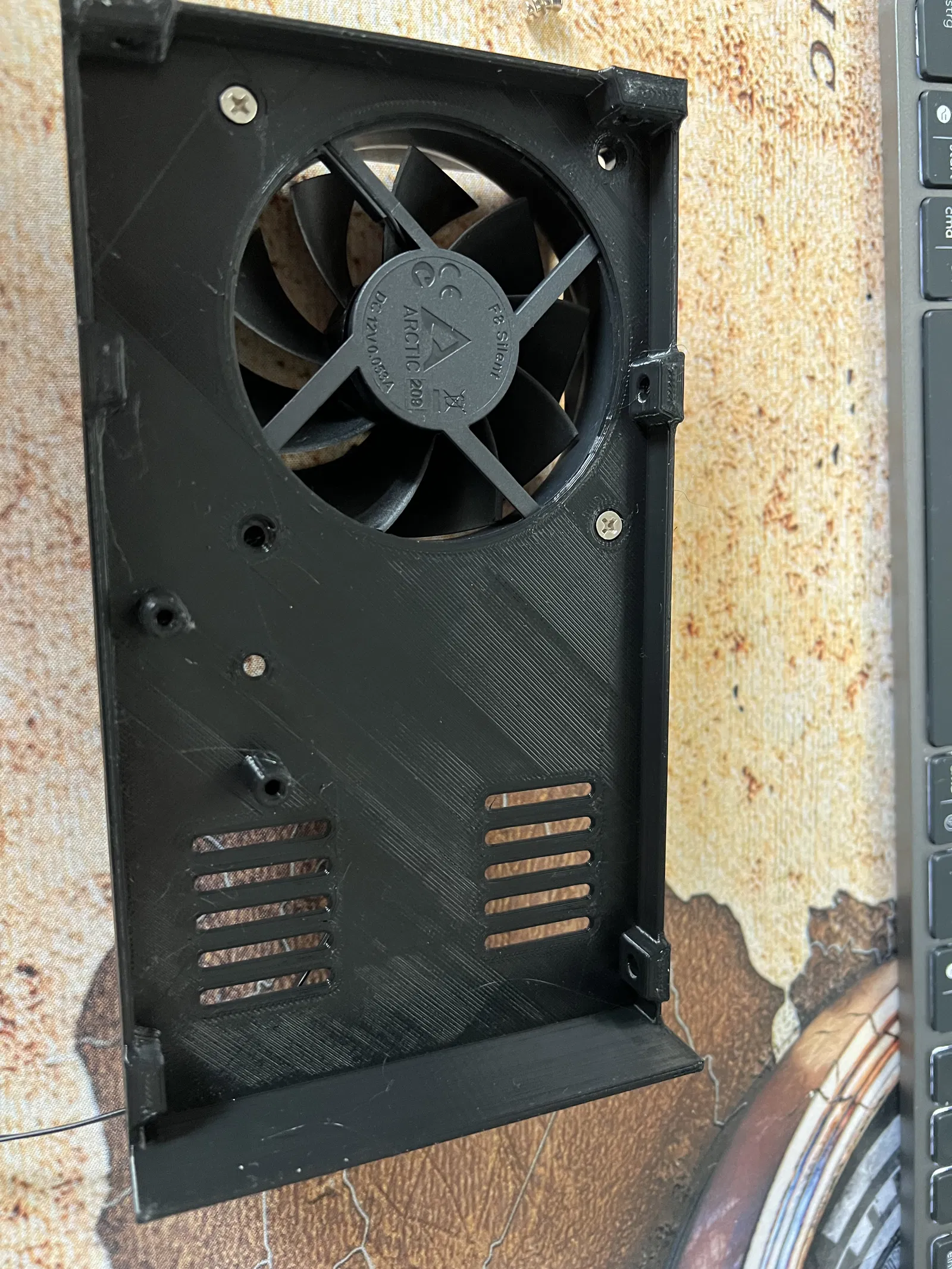

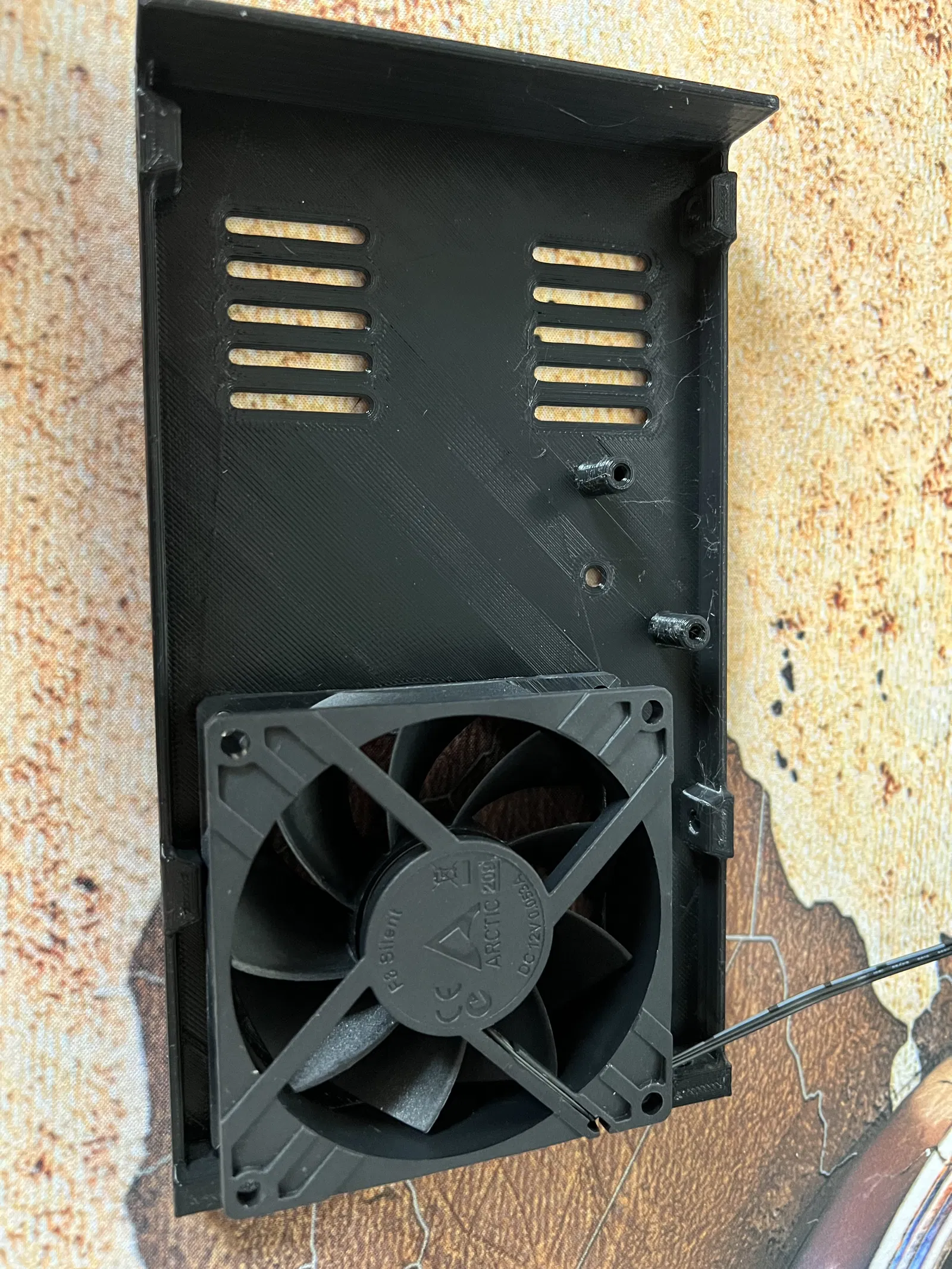

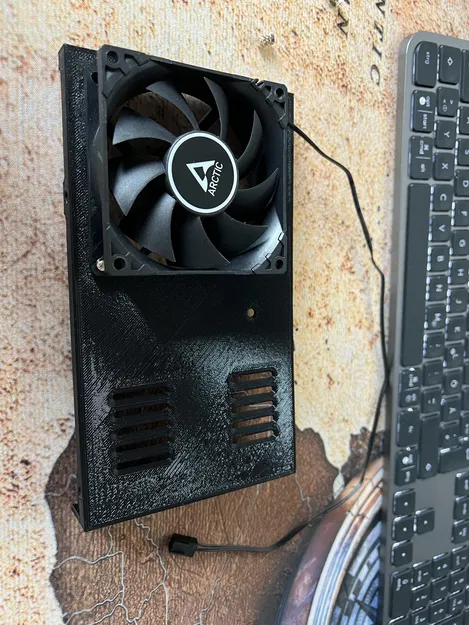

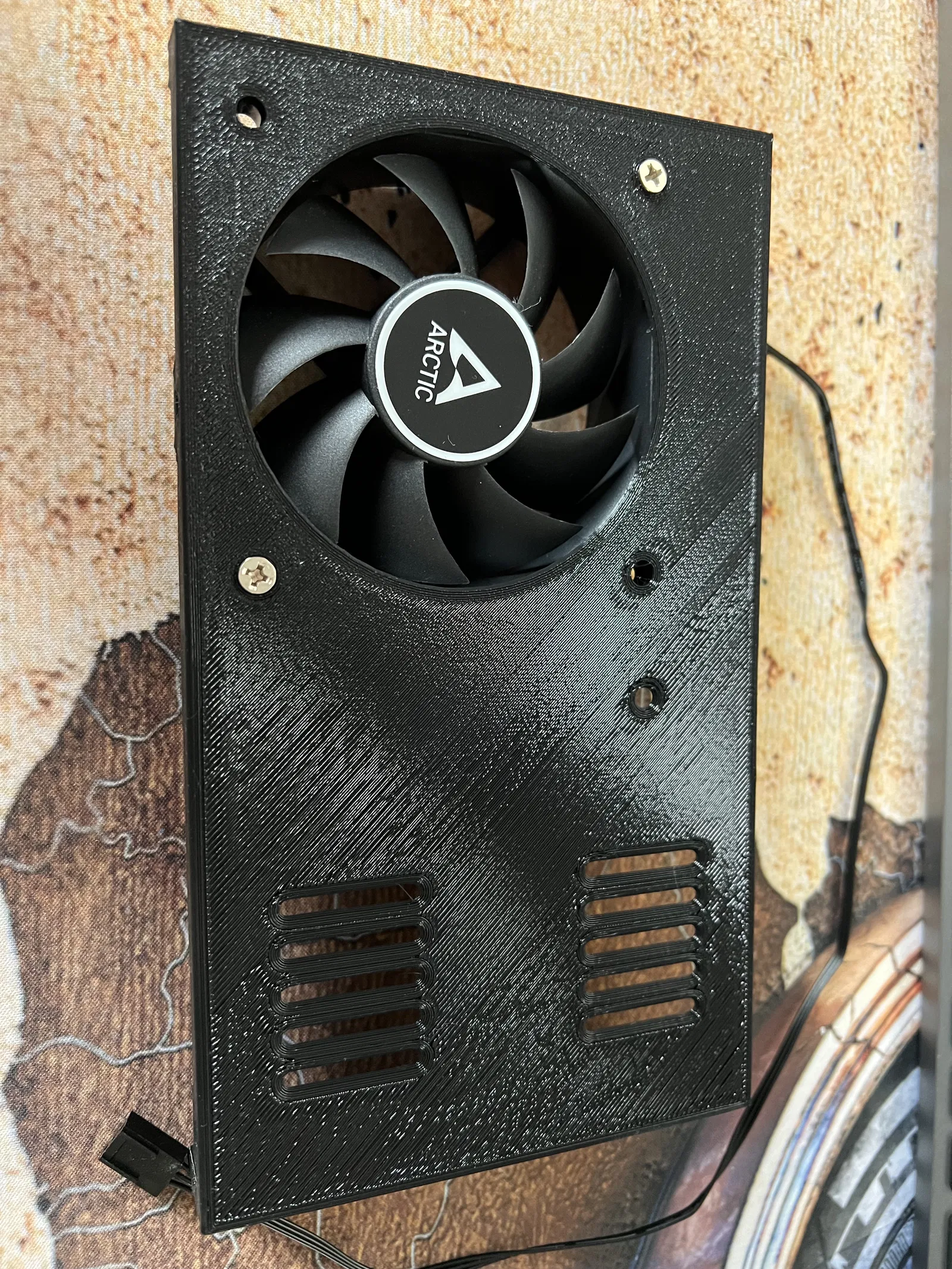

Lưu ý: hình ảnh cho thấy quạt ở cả hai mặt, nhưng PatrickE cho biết nó chỉ vừa khi lắp ở bên ngoài! Có thể một chiếc quạt phẳng kích thước 80x80x10 sẽ vừa, nhưng bạn cần tự mình thử nghiệm.

Có các lỗ để lắp các loại đai ốc có thể chịu nhiệt (M3 với đường kính ngoài 4.6 mm).

Không giống như vỏ bảo vệ ban đầu, các lỗ thông hơi ở đáy cao hơn một chút, vì vậy chúng không bị che trên Sovol SV06.

Khi đấu dây, hãy đảm bảo rằng cáp không chạm vào bất kỳ bộ phận nào bị nóng hoặc quấn ống bảo vệ chịu nhiệt quanh cáp.

Có một lỗ nhỏ trên vỏ để bạn điều chỉnh chiết áp của bộ chuyển đổi bước xuống (step-down converter). Với nó, bạn có thể giảm thêm tiếng ồn của quạt bằng cách giảm tốc độ của nó. Vì quạt lớn hơn và thông thoáng hơn thiết lập quạt ban đầu, nên sẽ có đủ khoảng trống để thực hiện việc này. Chỉ cần đảm bảo quạt khởi động ổn định và thổi đủ không khí vào PSU để làm mát.

Nếu bạn thích thiết kế của tôi, vui lòng đánh giá, thích và đăng bài 'make'!
