Vỏ anten Ardusimple simpleRTK2B ANN MB cho RTK Radio Base - Rover
Vỏ/Case cho Ardusimple simpleRTK2B ANN MB dùng làm RTK Rover hoặc Base kèm radio module. Thiết kế cho ốc M2.5, pin AA cần step-down, nguồn qua JST GH 6 pin, hỗ trợ shield chạy radio + Bluetooth và USB pigtail.
Mô tả

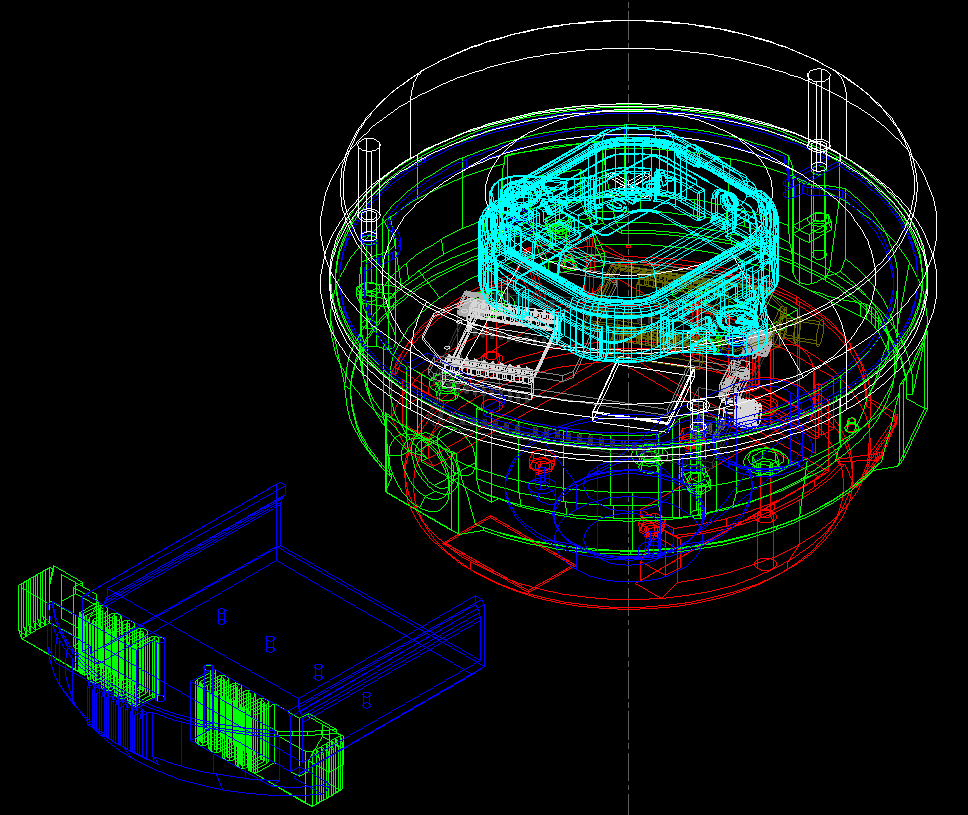

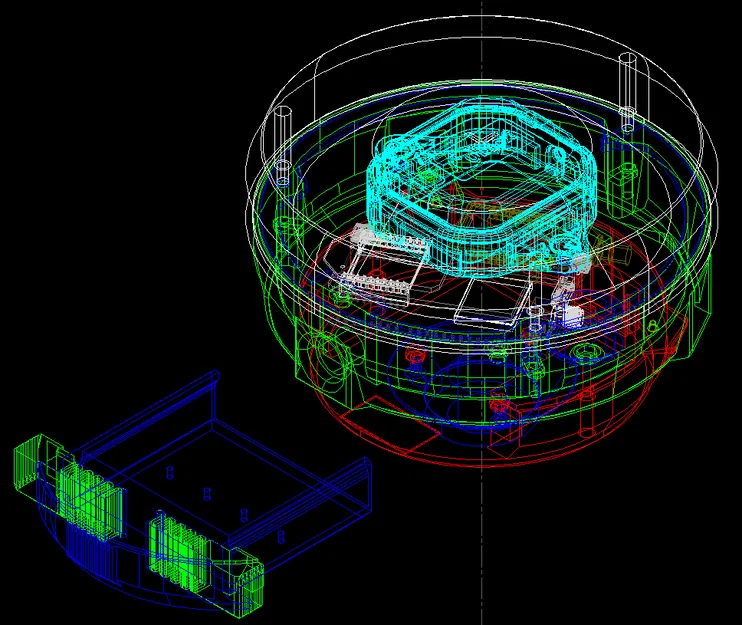

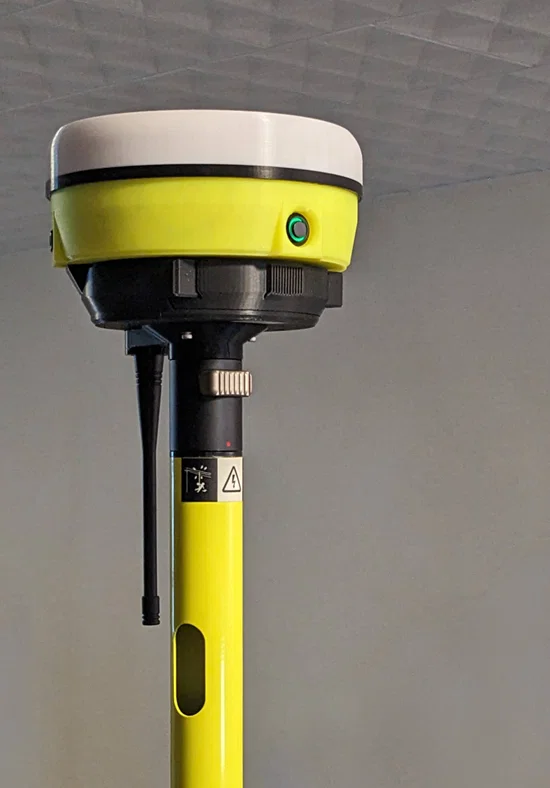

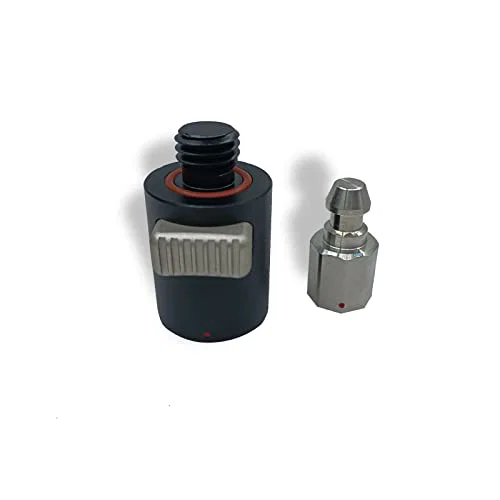

Phase offset 80mm tính từ đáy của ngàm gắn lên cọc.
Thiết kế dùng ốc/vít chuẩn M2.5.

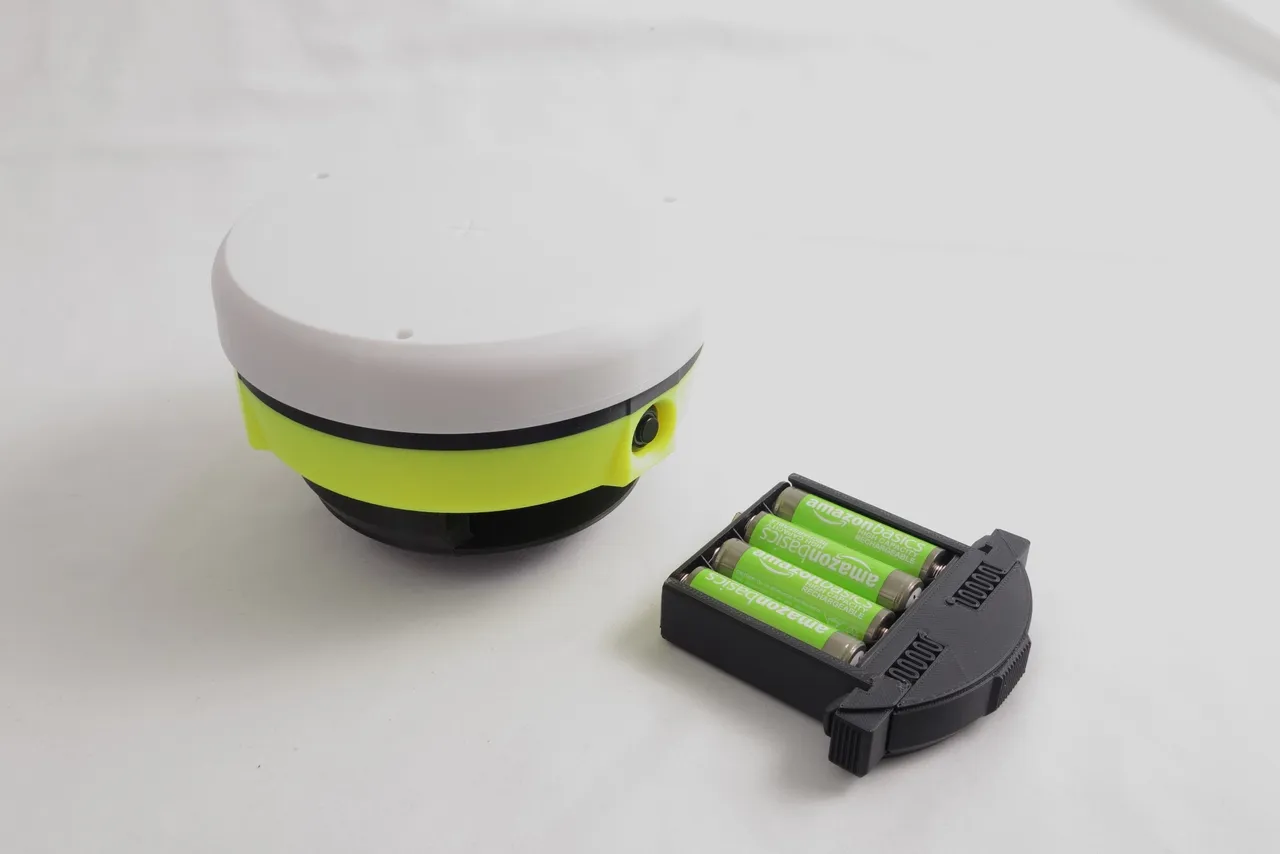

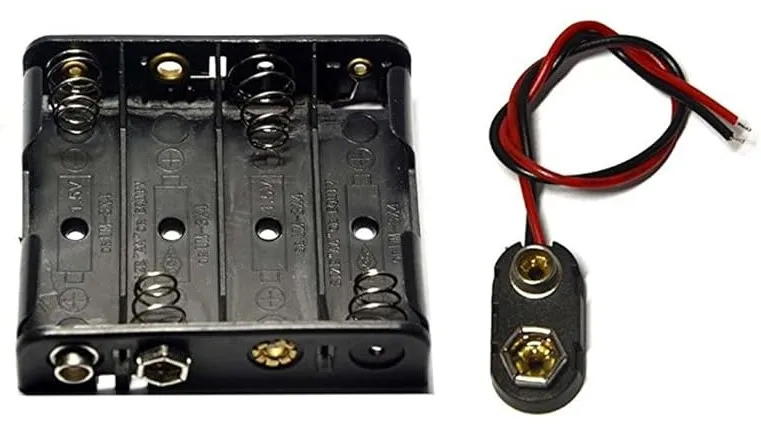

Dùng phiên bản battery holder loại (4 lỗ bắt) như trong hình. Có phiên bản 2 lỗ bắt nhưng sẽ không vừa vì vị trí terminal lệch nhẹ.

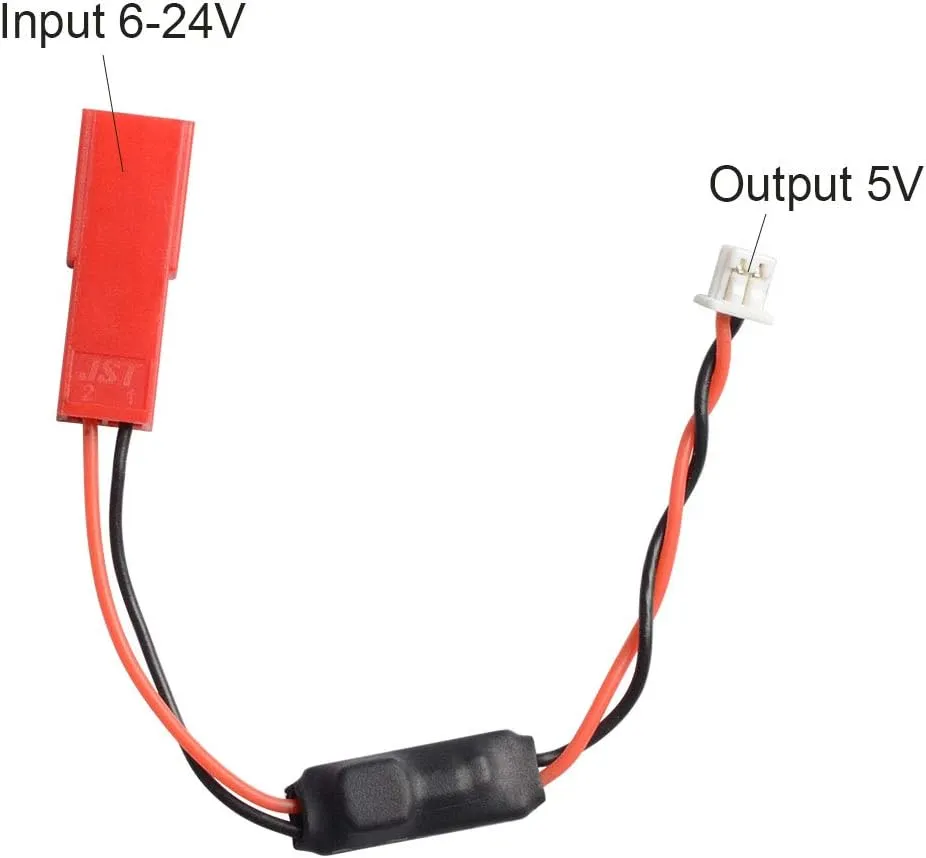

Cần step down voltage regulator. 4 pin AA sẽ ra 6V. Điện áp tối đa của board là 5V.

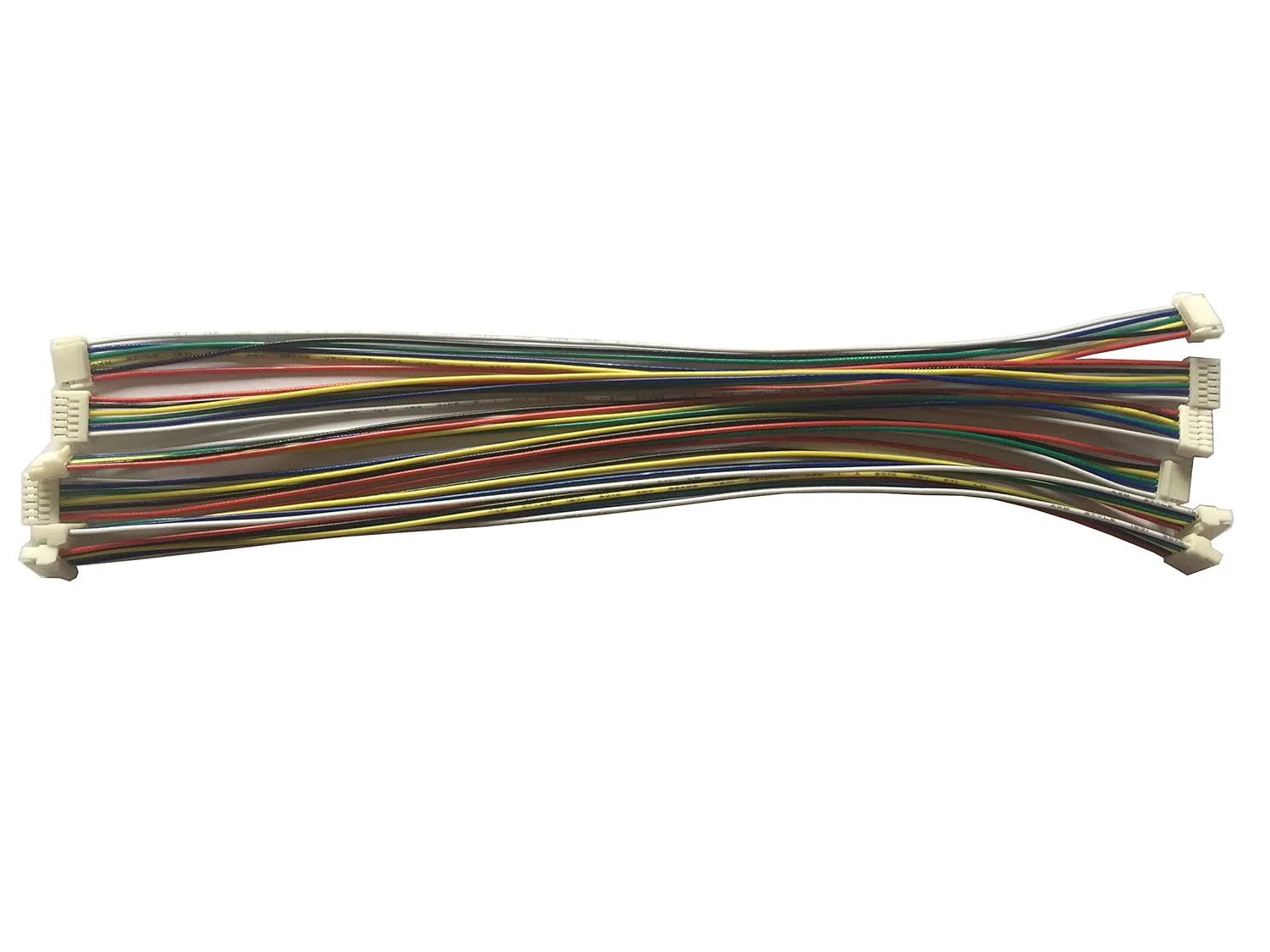

Dùng đầu nối nguồn 6 Pin JST GH Connector.

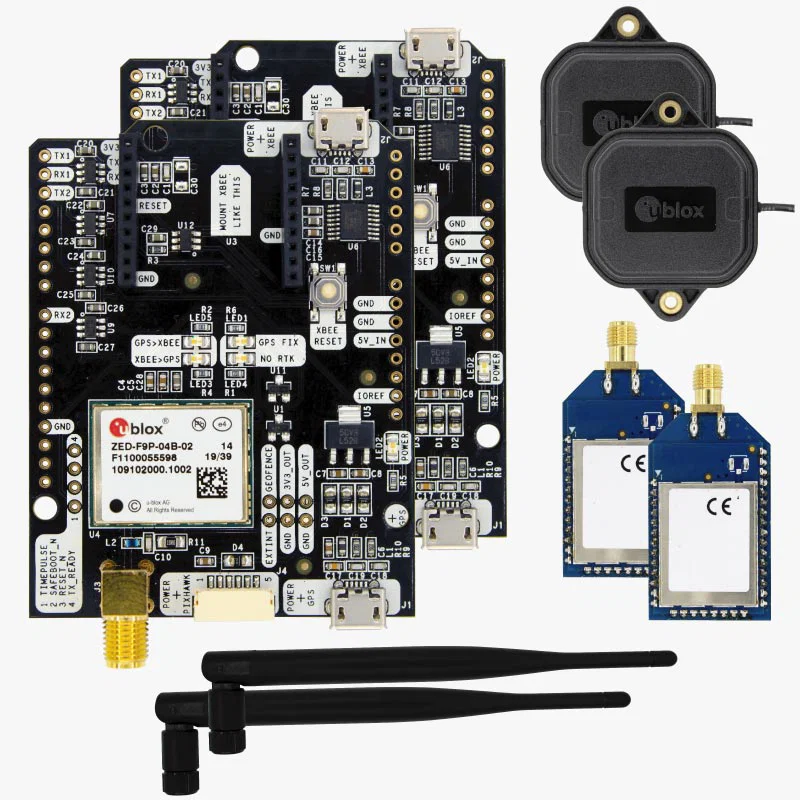

Có shield cho cổng Plugin Socket thứ hai để chạy cùng lúc radio và Bluetooth.

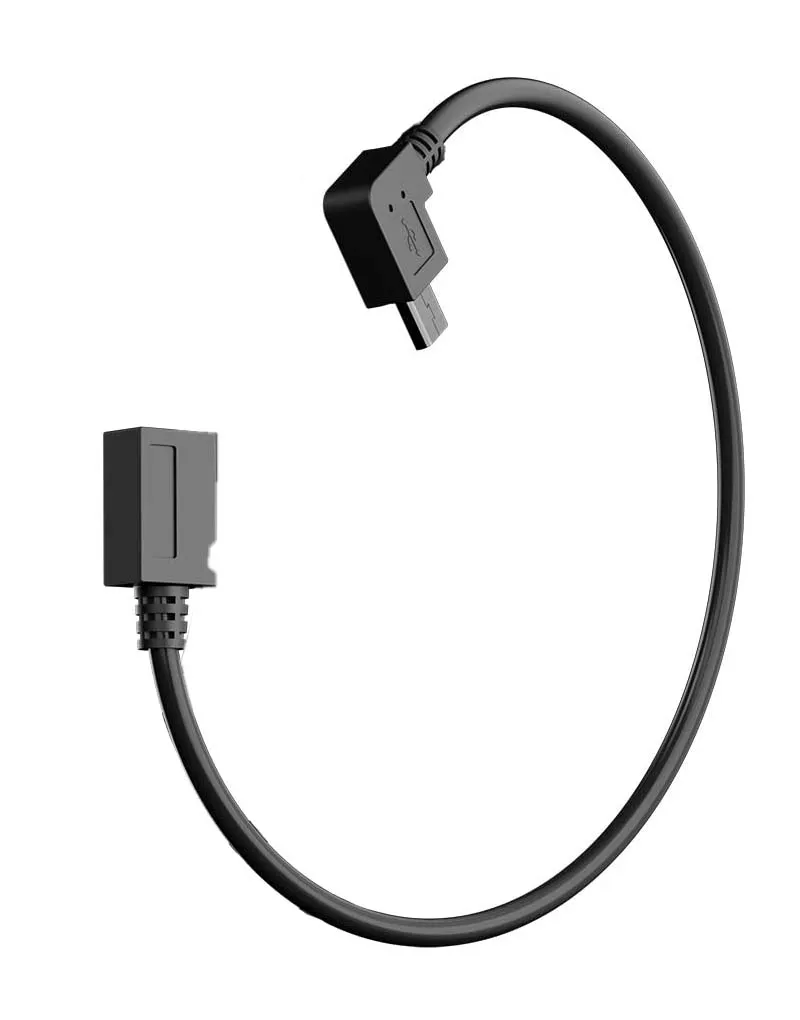

Vỏ được thiết kế theo USB pigtail như hình. Gắn vào vỏ bằng ốc và ê-cu để cấp nguồn ngoài và cấu hình.

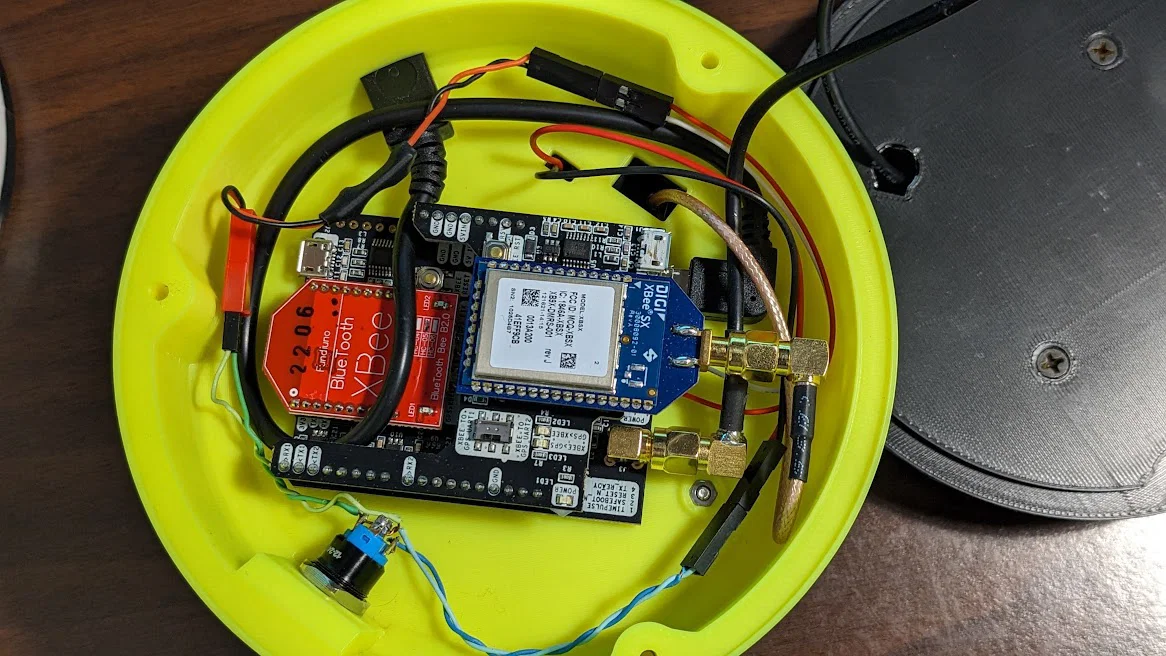

Bạn sẽ cần cấu hình board để dùng radio trên shield ở UART 1, vì nếu gắn trên board thì nó sẽ không vừa trong vỏ (UART 2).
