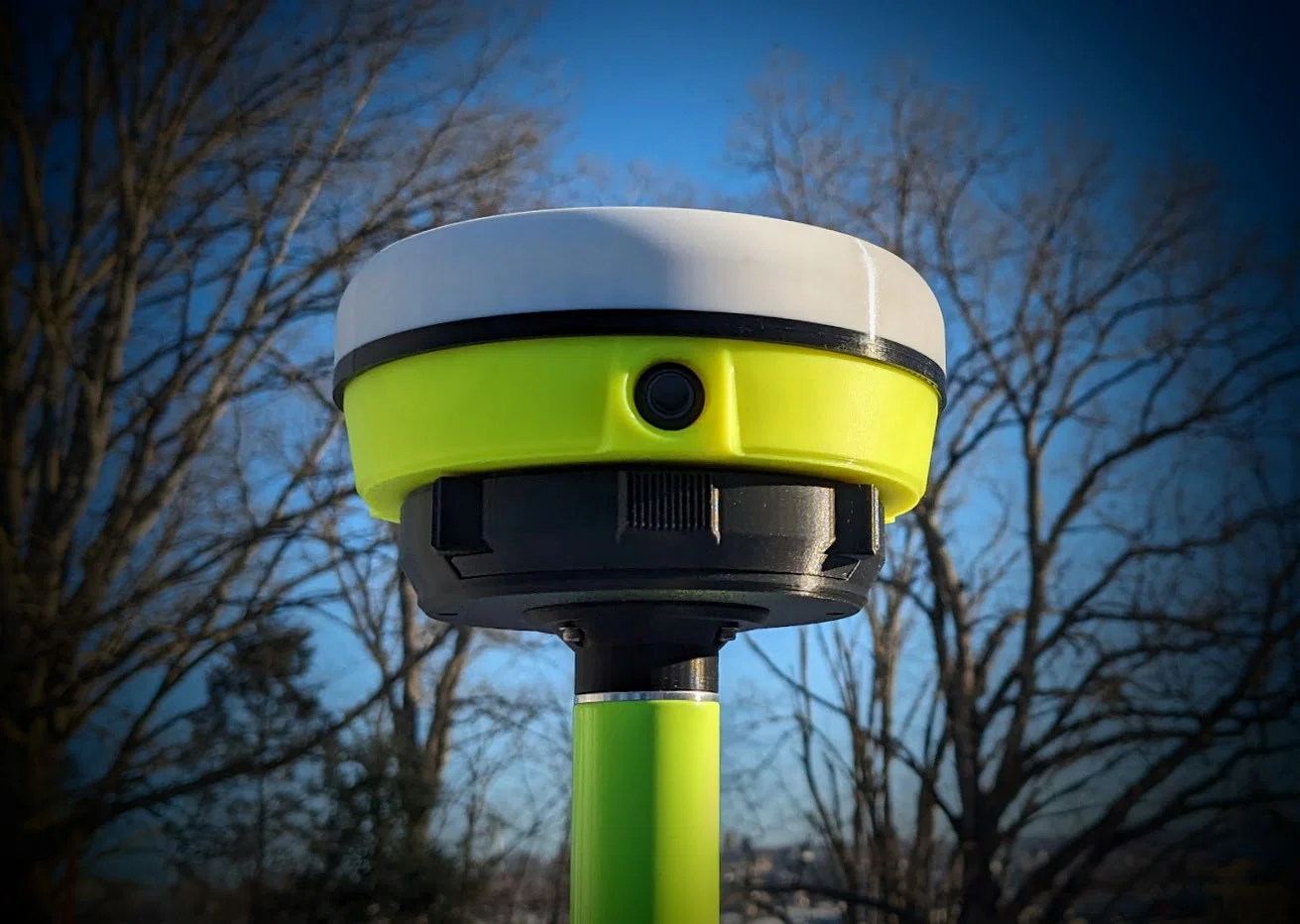

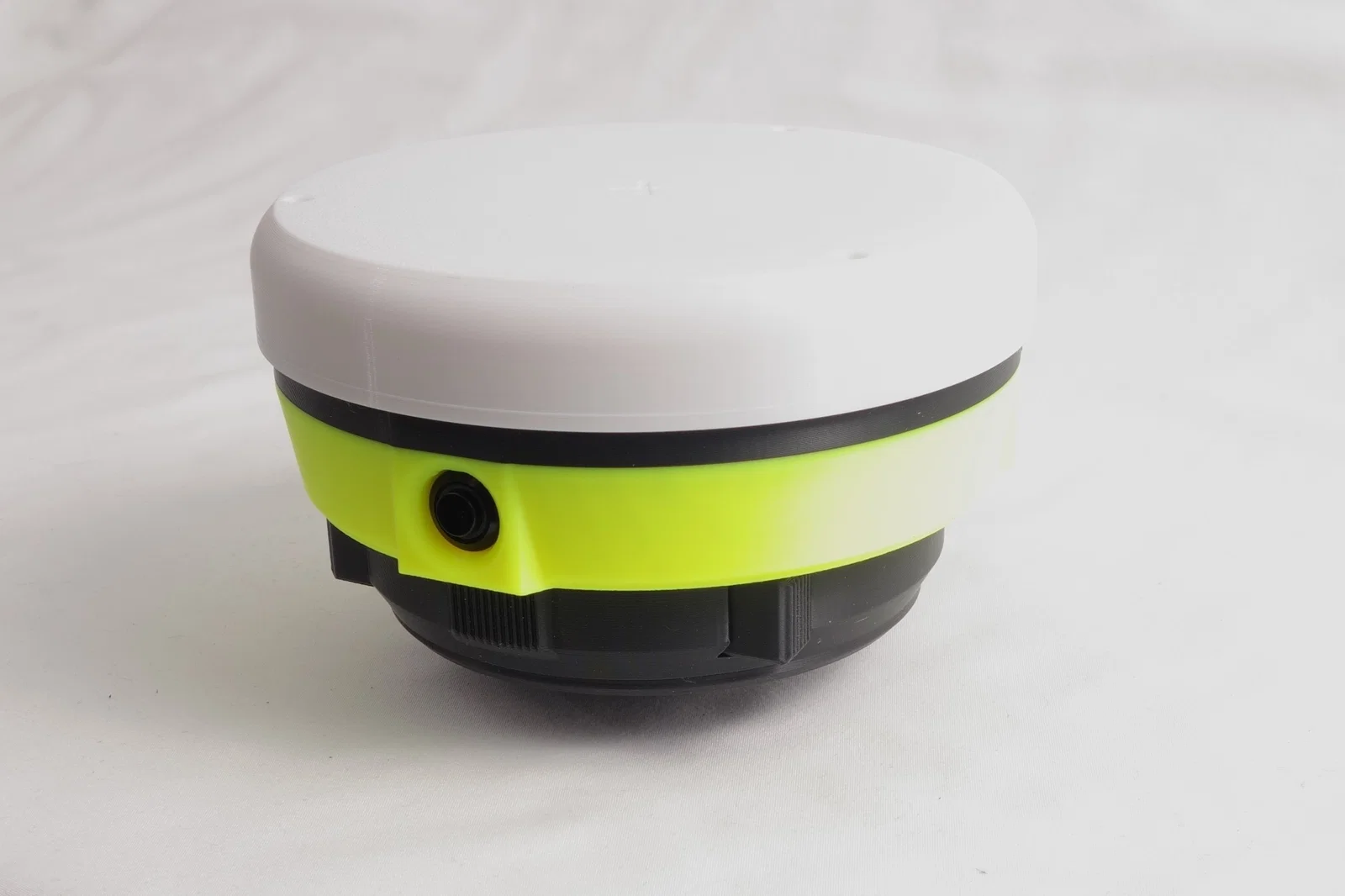

Vỏ anten RTK Rover Ardusimple simpleRTK2B ANN MB

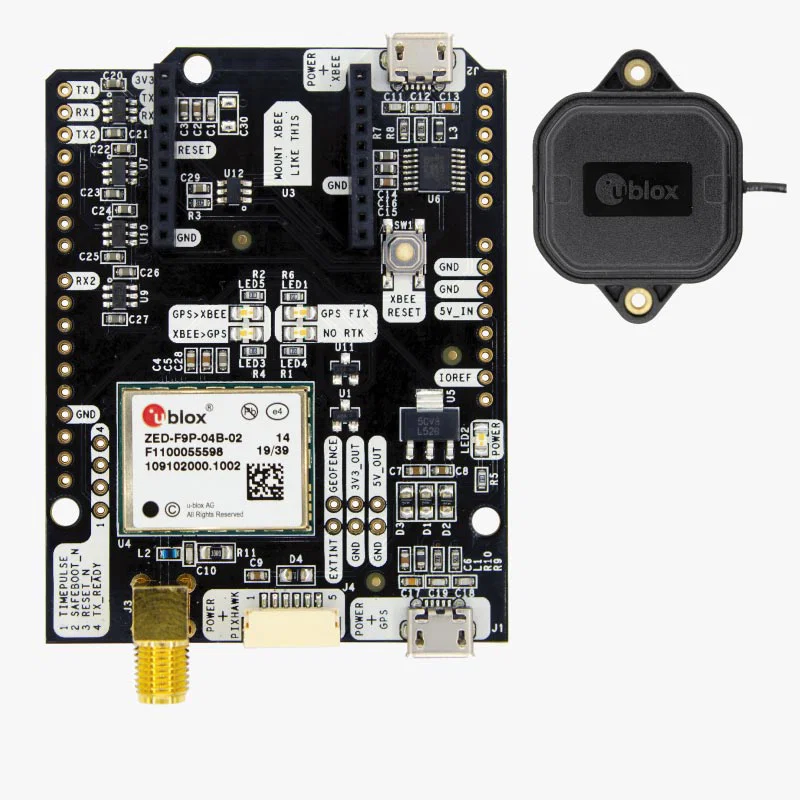

Vỏ có cấp nguồn cho board Ardusimple simpleRTK2B và anten ANN MB, thiết kế cho ốc M2.5, dùng battery holder 4 lỗ, cần step-down regulator (AA x4 ra 6V), hỗ trợ gắn USB pigtail để cấp nguồn/cấu hình.
1.6K
Lượt Xem
13
Lượt Thích
184
Lượt Tải
Cập Nhật Apr 27, 2026
Mô tả
Phase offset 75mm tính từ đáy ngàm gắn lên cây sào.
Thiết kế dùng ốc/vít chuẩn M2.5.

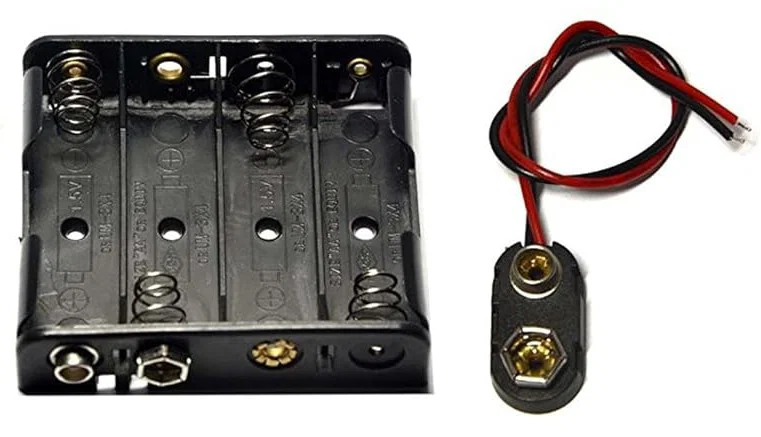

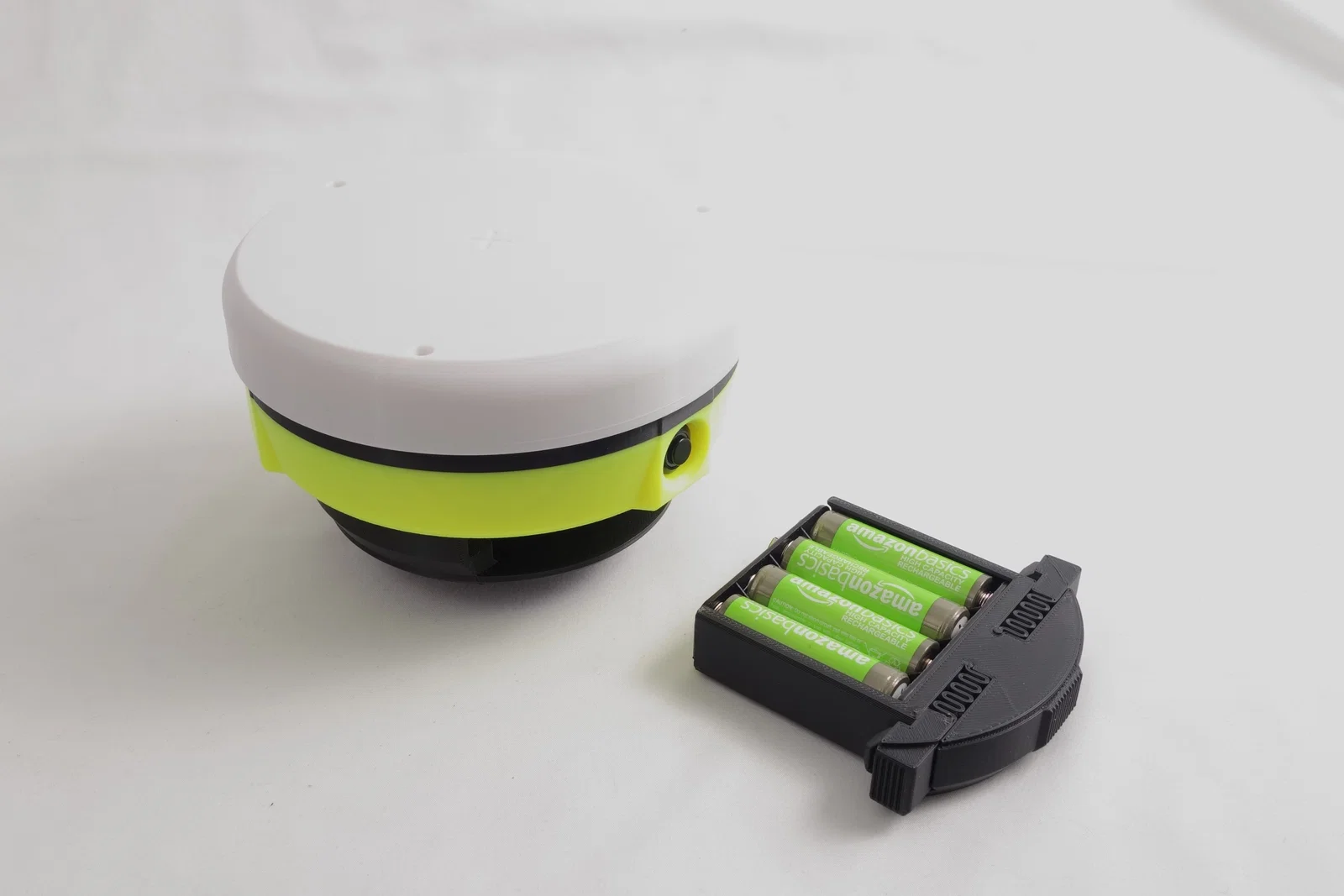

Dùng loại battery holder (4 lỗ bắt vít) như trong hình. Có một loại 2 lỗ bắt vít sẽ không vừa vì vị trí terminal lệch nhẹ.

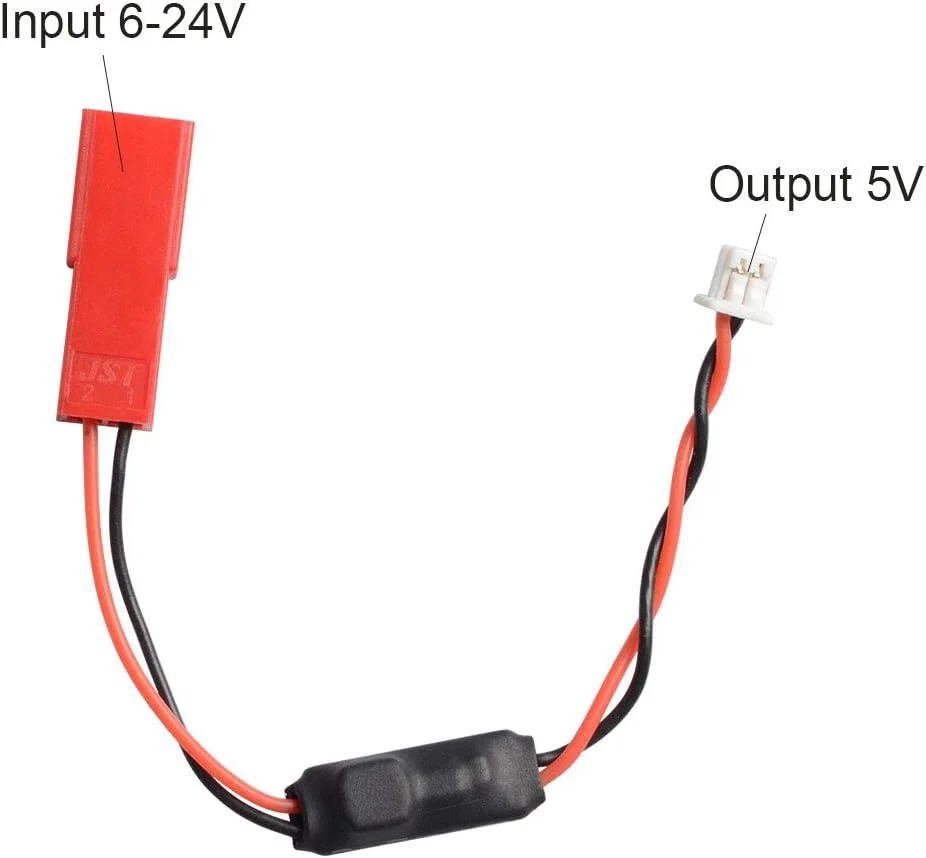

Cần step-down voltage regulator. Pin AA x4 sẽ cho ra 6V. Điện áp tối đa của board là 5V.

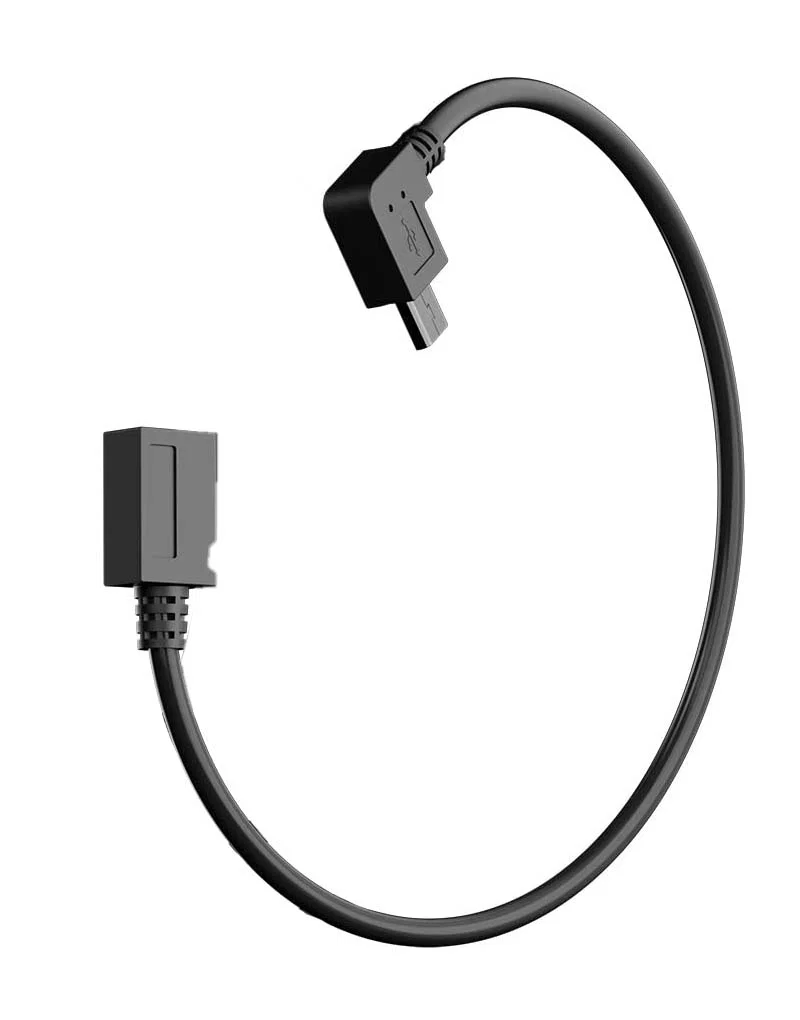

Vỏ được thiết kế cho USB pigtail như hình. USB pigtail được bắt vào vỏ bằng ốc và ê-cu để cấp nguồn ngoài và cấu hình.
