ACB-90 (Advanced Combat Blade model 90) Messer/knife – Dao BF3 & BF4
Mẫu ACB-90 (Advanced Combat Blade model 90) Messer/knife huyền thoại từ Battlefield 3 & 4. Có danh sách vật tư (M3, threaded insert), hướng dẫn cắt cán trong slicer, in lưỡi mirrored và lắp ráp hoàn chỉnh.
Mô tả
Huyền thoại “Advanced Combat Blade model 90” từ Battlefield 3 & 4.
Mình thiết kế mẫu này cho một người bạn, ảnh hay dùng con dao này làm vũ khí khoái nhất trong BF3 & BF4. Clan của tụi mình gọi thân mật con dao này là “Teppichmesser”, nghĩa là “dao rọc thảm/dao rọc giấy (box cutter/knife)” trong tiếng Anh.

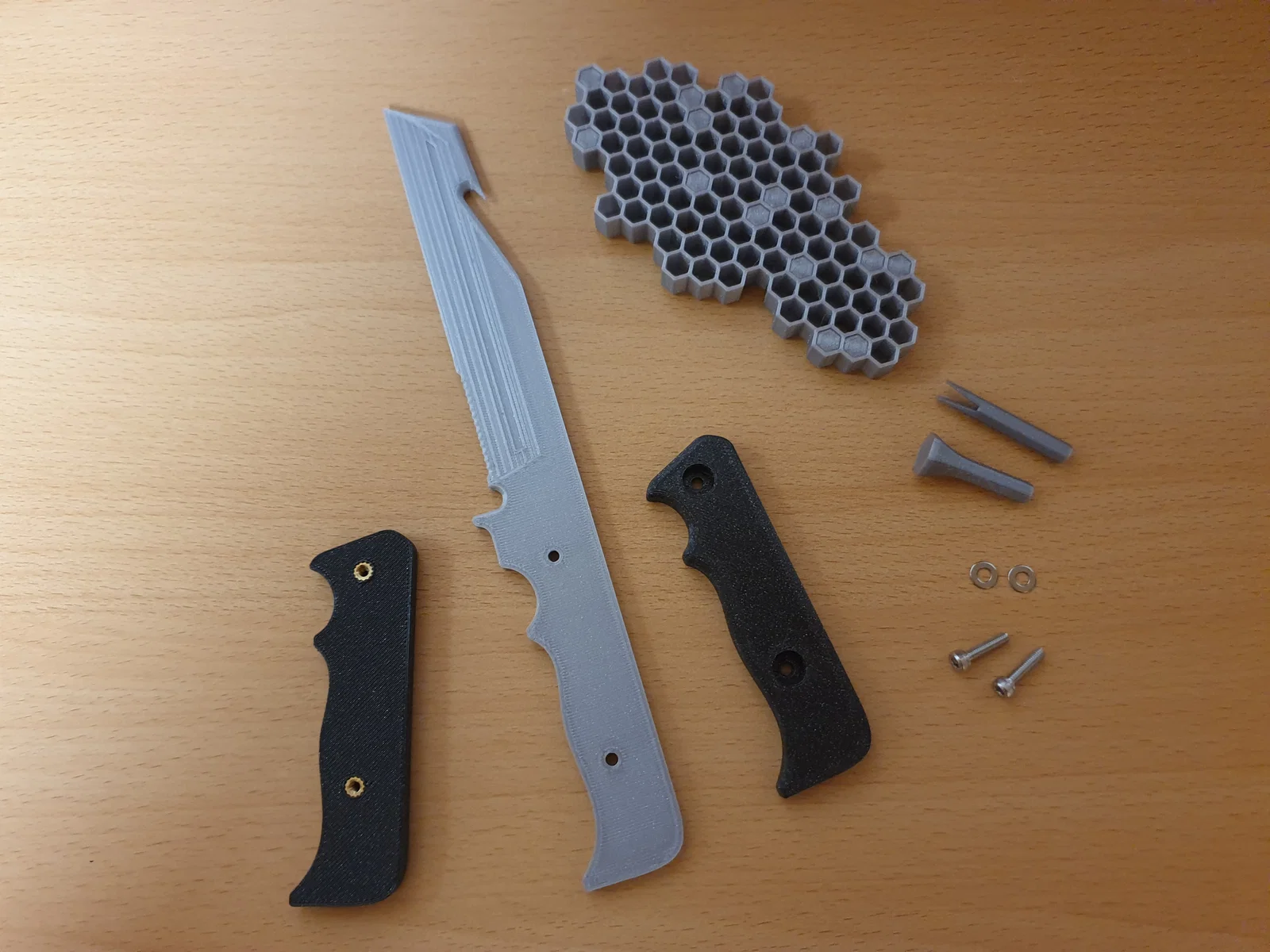

Bạn cần chuẩn bị
- Vít M3 (2 cái)
- Long đền (washer) M3 (2 cái)
- Insert ren M3 (threaded insert) (2 cái) – của mình là loại của ruthex
- mỏ hàn (soldering iron)
- một ít keo dán
Hướng dẫn lắp ráp
- cắt phần cán (handle) thành 2 mảnh trong slicer
- gia cường phần cán bằng custom infill tại các vị trí khoan

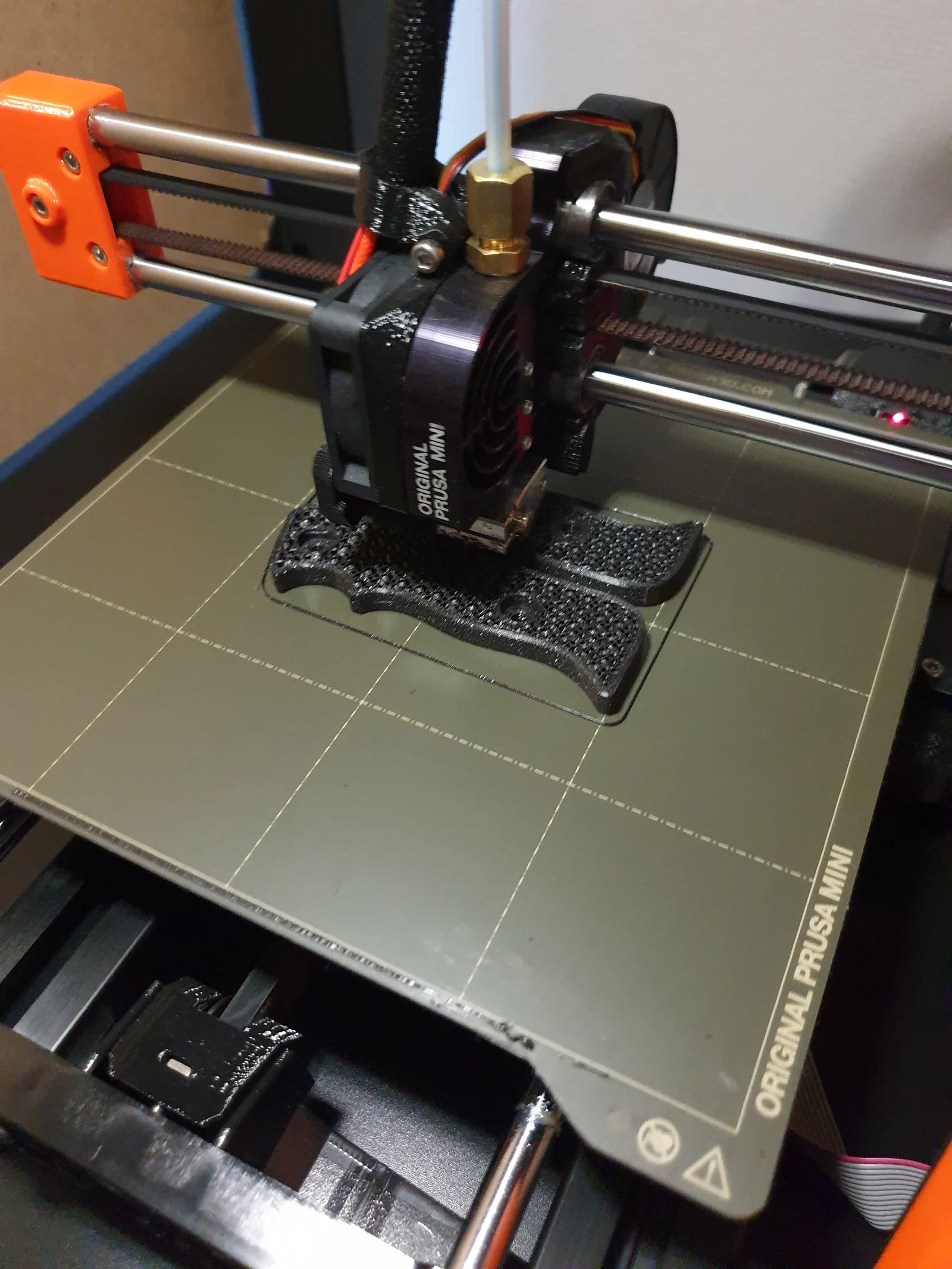

- in phần cán
- dùng mỏ hàn để đặt/cấy threaded inserts vào đúng vị trí

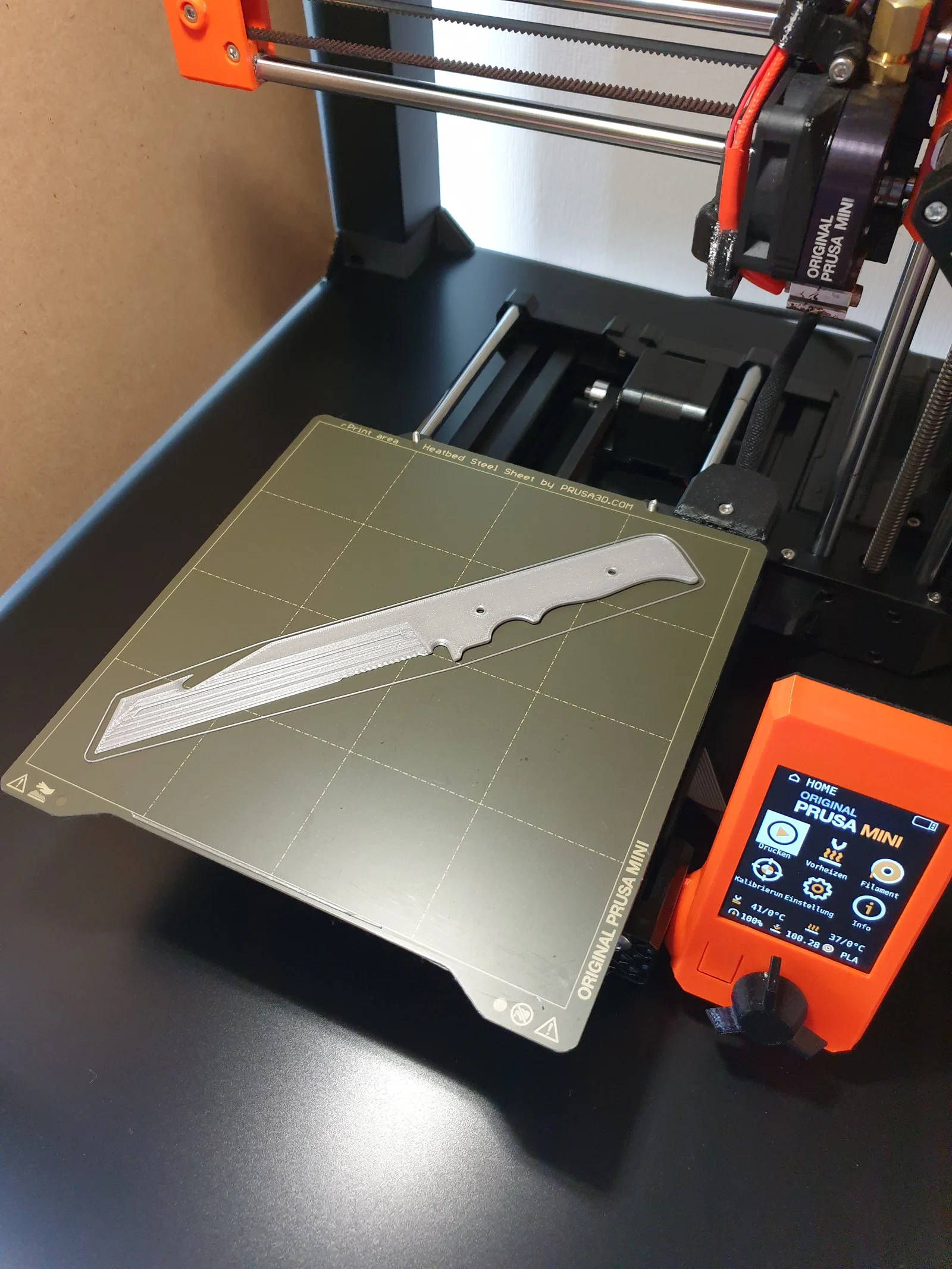

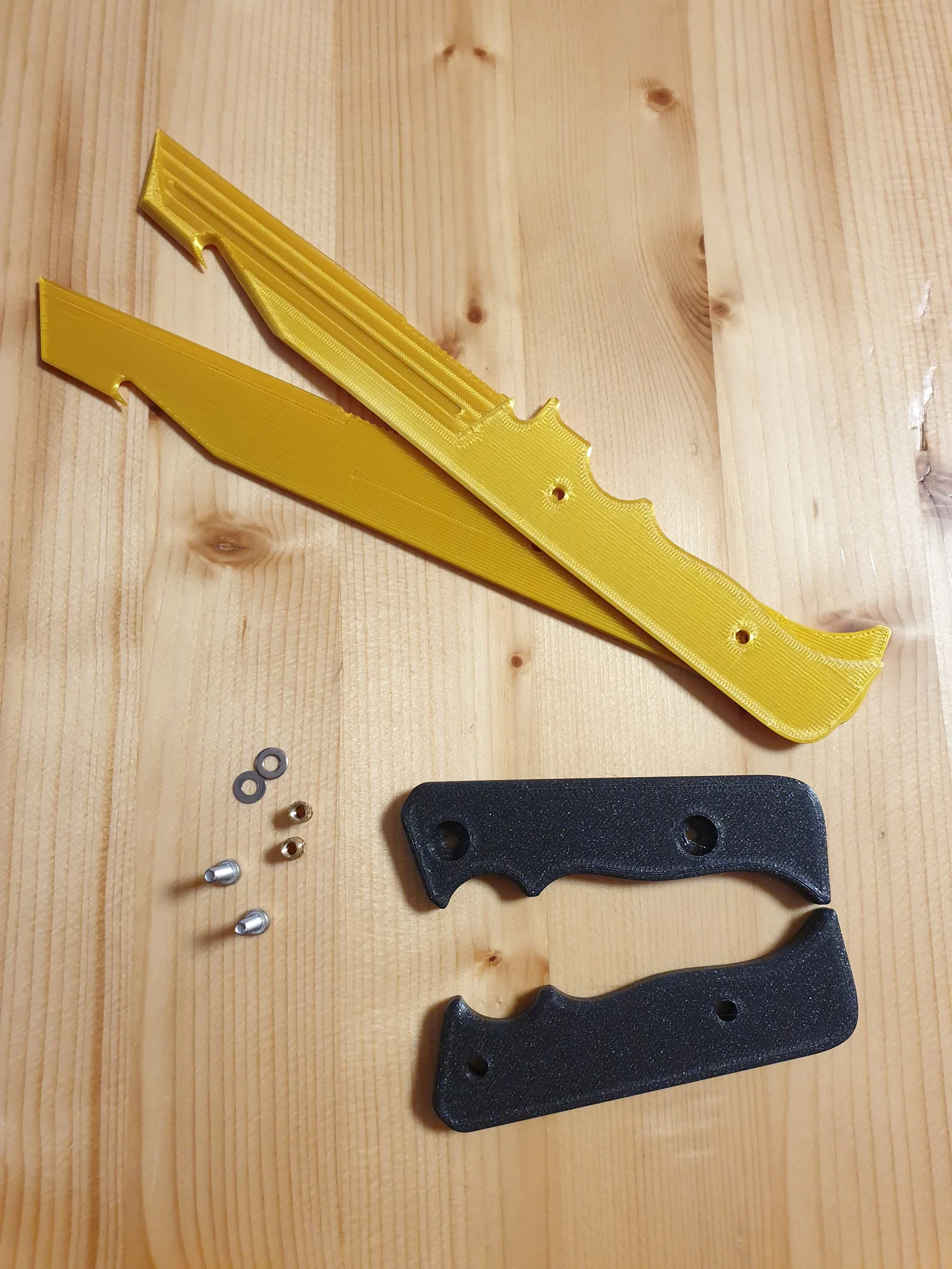

- in phần lưỡi (blade) (một mảnh cần được mirrored)
- dán keo ghép hai phần lưỡi lại
- lắp ráp cán và lưỡi

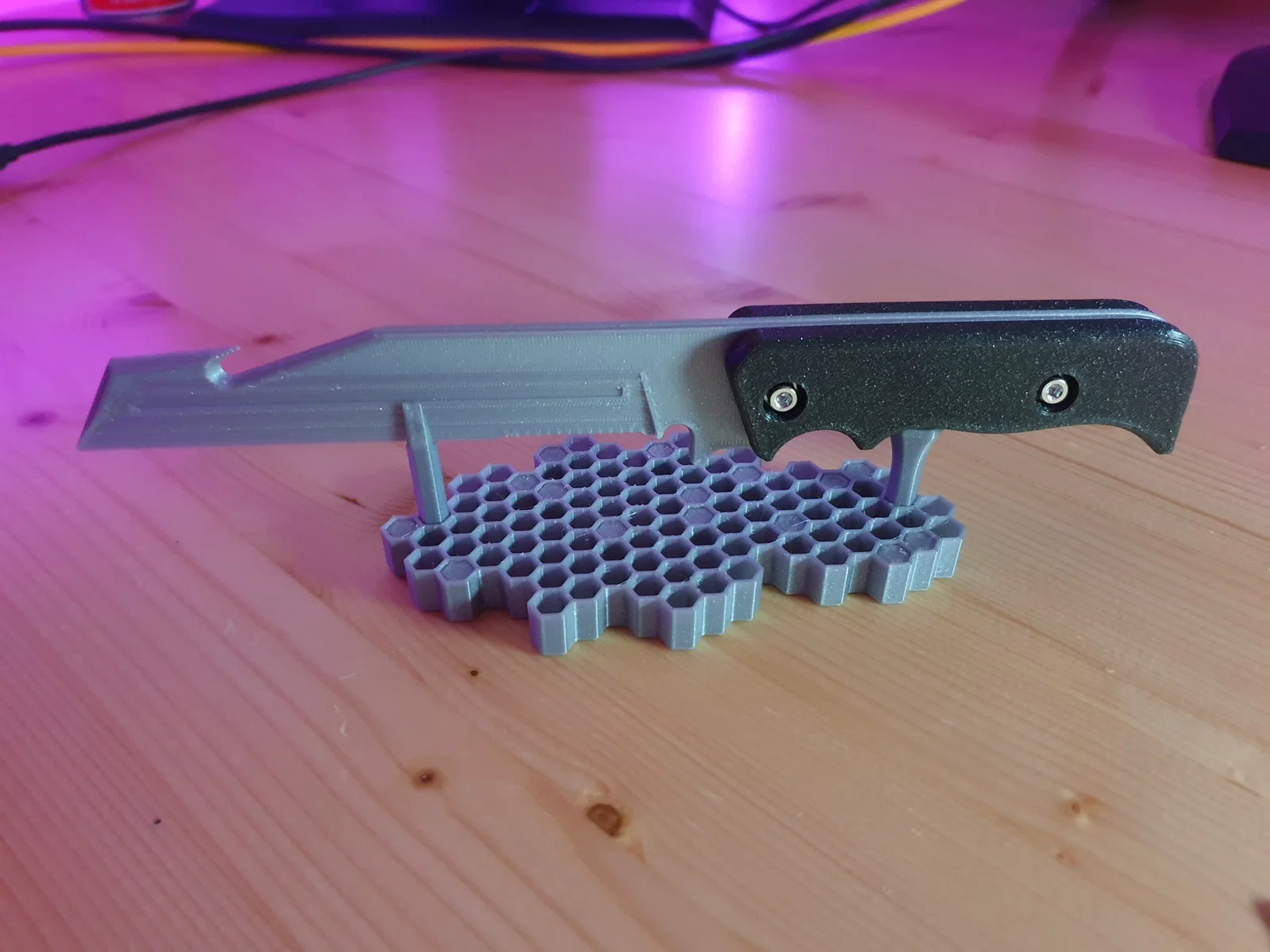

Mình dùng mẫu “Honeycomb key organizer” làm cái đế trưng cho ACB-90 vì họa tiết lục giác, cũng là một dạng camouflage pattern có trong BF4. Nếu bạn cần 2 cái chốt (pins) để giữ dao cố định trên đế thì cứ nhắn mình.
Mình cũng có upload Prusa Mini gcodes và file project PrusaSlicer 3mf, giúp bạn bỏ qua bước 1 và 2 trong phần hướng dẫn lắp ráp. Nếu in gặp vấn đề gì thì cứ báo mình nhé.
