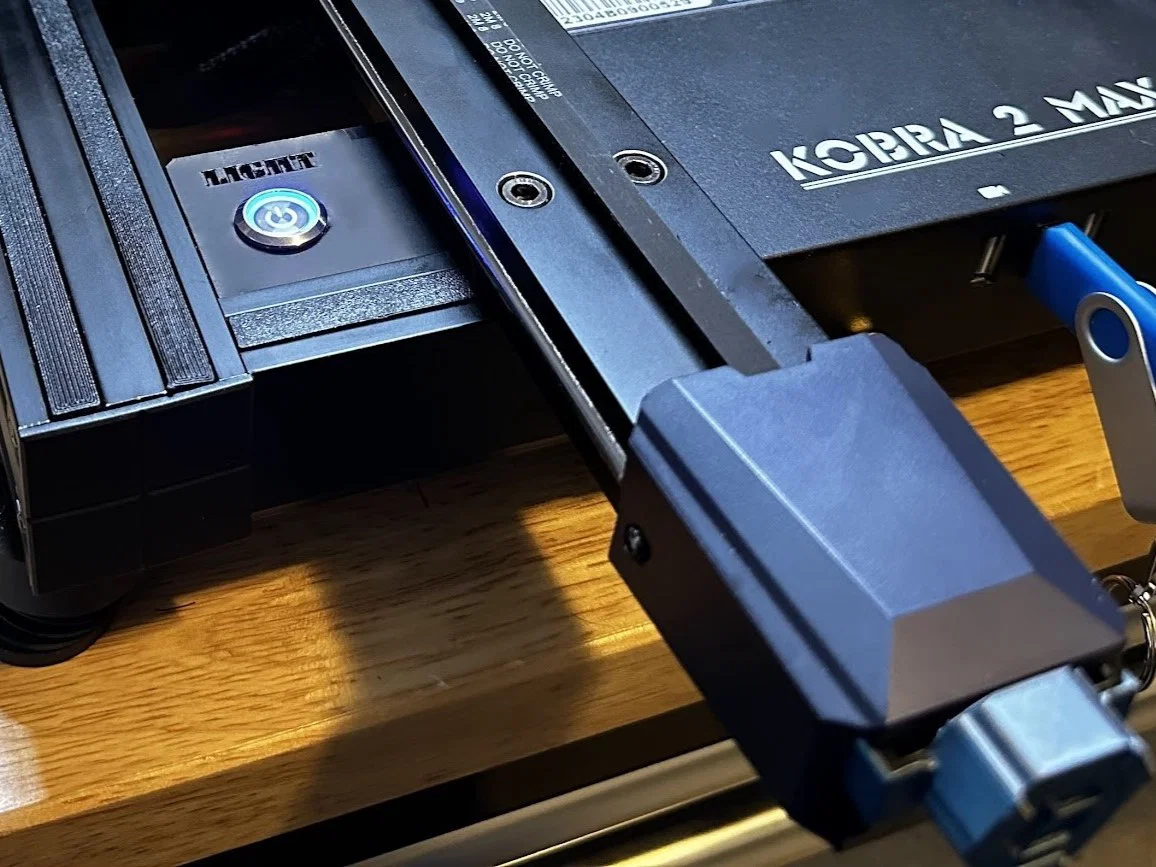

Mod nút LED Anycubic cho Kobra 2 series (Kobra 2/Pro/Plus/Max)

Mới đăng hôm nay, mình sẽ cập nhật bài viết đầy đủ. Dự kiến xong trong khoảng 1 ngày nữa. 2/19/2024. Mình sẽ gỡ trạng thái Pre-Release khi bài đăng hoàn thiện 100%. Những gì đã đăng hiện tại đều sẵn sàng để tải về và dùng được.

Bản Snap Fit: Vỏ (Enclosure) fit rất khít nên gần như không tự tuột ra. Lần lắp đầu tiên sẽ cần dùng lực; sau đó sẽ “mòn” dần và dễ hơn.

Hướng dẫn in (Print Instructions):

• 20% Infill
• 4  Perimeters (còn gọi là Wall Loops)

Mình thấy nhiều người làm cái này rồi mà không ai release, nên người ta nói “imitation is the sincerest form of flattery”… cảm ơn nhiều Matthew Rochester,  Domenico Casalboni và Djmas Mas vì đã nghĩ ra ý tưởng này—đây là phiên bản mình làm theo.

Mình khuyến nghị dùng cấu hình 24v hơn 12v, chủ yếu vì không cần step down điện áp. Mình chỉ liệt kê cả 2 lựa chọn để bạn dễ chọn.

Tuyên bố miễn trừ (Disclaimer): Bạn tự chịu rủi ro khi làm mod này. Nếu làm mod, mình rất khuyên bạn lắp cầu chì (fuse) nối tiếp với nguồn để phòng trường hợp chập mạch hoặc chạm mass, giúp hạn chế nguy cơ cháy. Việc chọn tiết diện dây và trị số cầu chì là trách nhiệm của bạn, vì nhu cầu có thể khác nhau tuỳ số lượng LED bạn lắp.

Cấu hình 24v

• Nút nhấn chốt (latching) inox 16mm

• Fuse Holder
• Fuse Holder Inline
• Dây 18AWG
• Ống bọc dây dạng lưới (Expandable Braided Cable Sleeve) Gói này đủ làm cho cả máy in. Nếu chỉ làm LED thì cỡ ¼ là được
• Dải LED COB 24v

Cấu hình 12v

Công tắc nút nhấn chốt (latching) 16mm kèm dây: https://www.aliexpress.com/item/3256804579519805.html…

3 lựa chọn để step down điện áp từ 24v xuống 12v (chọn 1)

1. Adapter nguồn 12V/3A: https://www.aliexpress.com/item/3256802164880804.html…
2. LM2596S DC-DC Buck Converter (Không cần hàn / No Soldering Required)
3. LM2596 Buck Converter Step Down (Cần hàn / Soldering Required)

• Fuse Holder https://a.co/d/39eNee8
• Fuse Holder Inline https://a.co/d/gIgcdz7
• Ống bọc dây dạng lưới (Expandable Braided Cable Sleeve) Gói này đủ làm cho cả máy in. Nếu chỉ làm LED thì cỡ ¼ là được
• Dải đèn LED 12V cắt theo đoạn (12V Cuttable LED Light Strip): https://www.aliexpress.com/item/3256805169233733.html…
• Dây 18AWG w.aliexpress.com/item/2251832856004807.html...

Hướng dẫn thêm LED vào phía dưới cụm đầu in (Bottom of Print Head)

Cần mua gì:

LED 24v đi dây sẵn (24v Pre Wired-LED)

Sơ đồ (Schematic) của print head.
