Lens FujiFilm QuickSnap cho Micro Four Thirds (thân in 3D)

Tóm tắt

Đây là phần thân (body) có thể in 3D cho cụm thấu kính nhựa lấy từ máy ảnh phim chụp một lần dưới nước FujiFilm QuickSnap. Trên website của Fuji ghi đây là lens 32mm, và theo mình hiểu thì khi gắn lên M4/3 sẽ tương đương 64mm. Mình cũng cố gắng mô phỏng khẩu độ f/10 của chiếc máy gốc.

Linh kiện cần có

• 3 vít M3x6mm đầu chìm (countersunk)
• 1 cụm thấu kính từ chiếc máy kể trên
• Máy in 3D và filament

Cài đặt in (Print Settings)

• Layer Height: Mình dùng 0.28mm, lắp lên máy của mình gần như vừa khít; nhưng chắc các layer height khác vẫn ổn.
• Solid Infill
• Thiết kế để in theo đúng hướng có sẵn trong file, tức là úp mặt xuống. Các tấm khẩu (aperture plates) cũng tương tự.
• Filament: Mình dùng PLA đen vì chỗ mình đa phần không quá nóng. Nếu bạn ở vùng khí hậu nóng hơn thì PETG có vẻ hợp hơn. Mình không dám chắc PETG sẽ in phần overhang ở ngàm (flange) tốt cỡ nào, phần này bạn tự thử giúp nhé.

Lắp ráp

1. Tháo thấu kính ra khỏi máy Fuji (tự chịu rủi ro; dù các bản dưới nước này không có linh kiện điện tử vì không dùng flash)
2. In phiên bản bạn muốn: bản tiêu chuẩn (lớn hơn) hoặc bản “Universal”
3. In thêm tấm khẩu (aperture plate) bạn chọn
4. Sau khi in xong:
   1.  Đặt thấu kính vào thân đã in, nhớ để mặt lồi tròn hướng ra xa phía sensor của thân
   2. Đặt tấm khẩu bạn chọn vào thân, ép phần phẳng của tấm khẩu sát vào mặt sau của thấu kính
   3. Giữ tấm khẩu cố định, rồi bắt 3 con vít đầu chìm từ phía trước vào tấm khẩu đến khi vừa khít
5. Gắn lens mới lên máy ảnh và dùng thôi!

Chi tiết

Sau 6 lần chỉnh sửa, mình đã đưa điểm nét (focus) gần tới vô cực đủ để dùng được trong đa số tình huống mà bạn sẽ muốn dùng chiếc lens này, theo ý mình. Model hoàn toàn free để bạn dùng và chỉnh sửa theo nhu cầu; mình cũng rất muốn được xem các bản mod.

Kết quả cho ra kiểu hình hơi mờ/ảo (hazy), có thể do thấu kính của mình bị trầy xước chút.

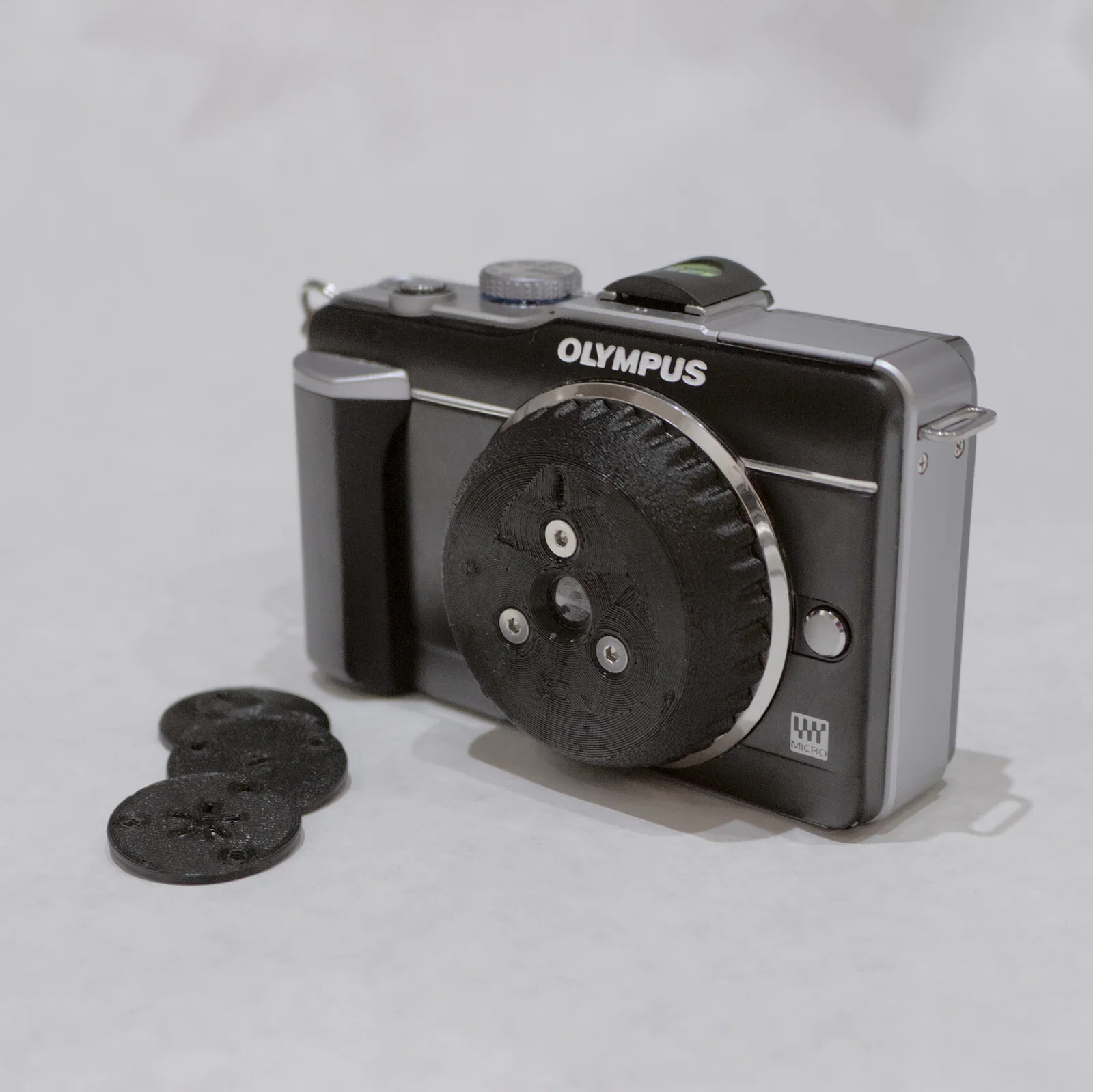

Mình thiết kế thân lens này để vừa khít riêng cho Olympus PEN E-PL1, nên mình có kèm thêm phiên bản “Universal” cho các máy không có nhiều khoảng trống để thao tác.

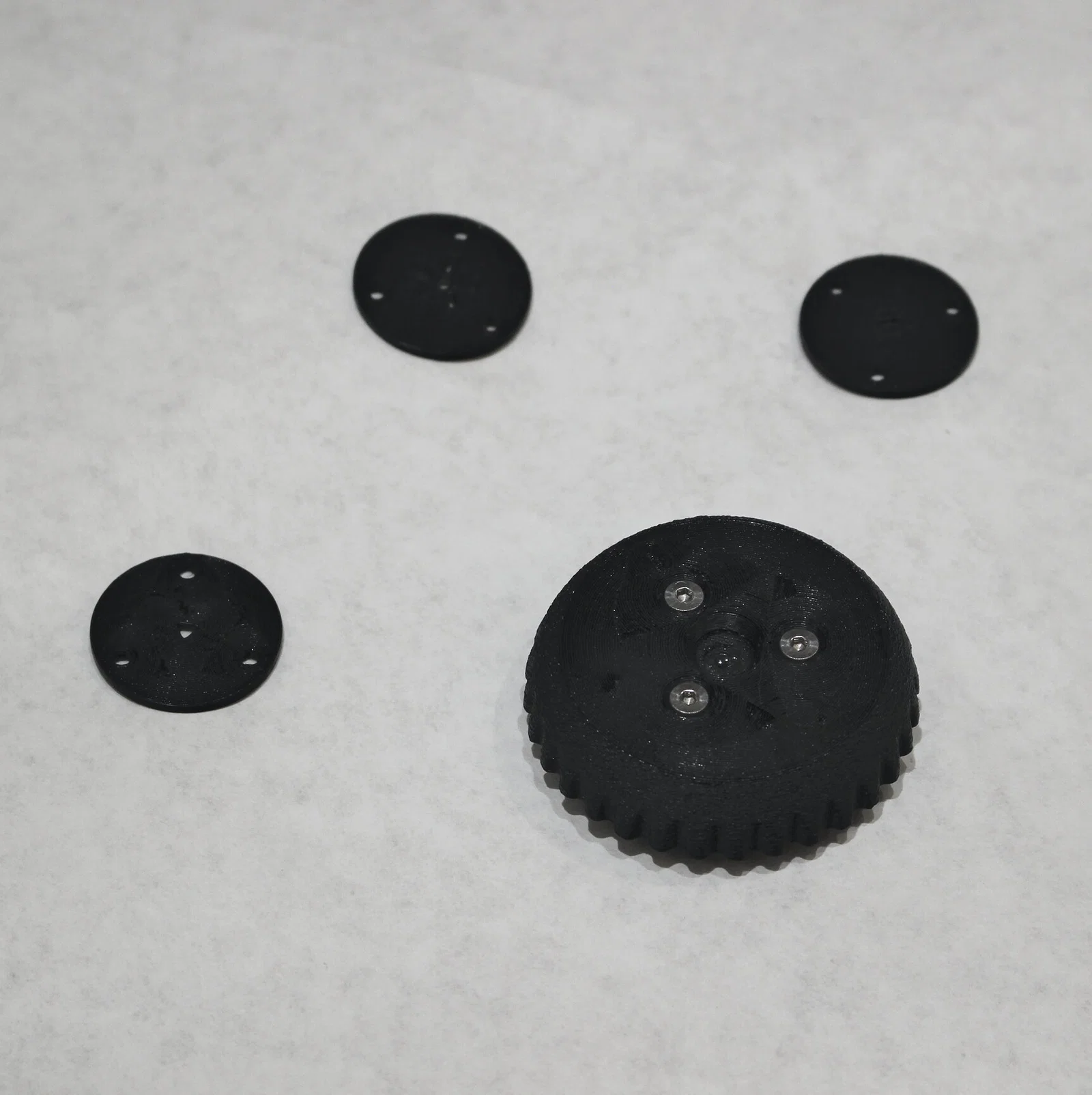

Bạn có thể tự thiết kế các tấm khẩu tùy ý để sáng tạo hiệu ứng; mình đã kèm sẵn 4 mẫu mặc định: khẩu tròn tiêu chuẩn cùng kích thước với bản gốc, khẩu tam giác, một kiểu ngôi sao lạ, và kiểu 3 thanh.

Đây là lens fixed focus, nhưng chuyện làm phiên bản variable focus trong tương lai thì vẫn không loại trừ.
