Giá đỡ rack đôi tản nhiệt tốt cho Raspberry Pi

Chào anh em maker,

Cảm ơn anh em đã ghé xem bài đăng (đầu tiên) của mình!

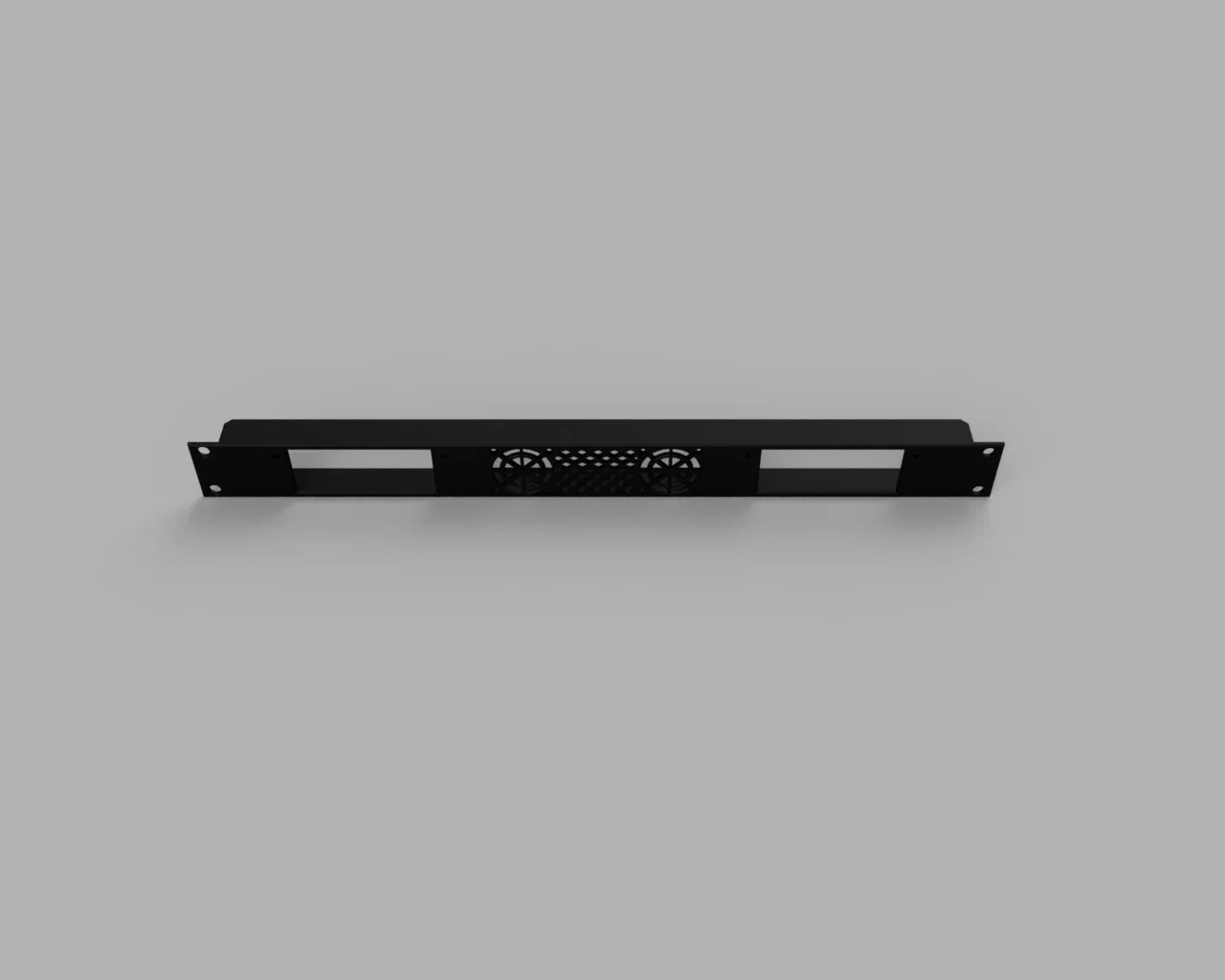

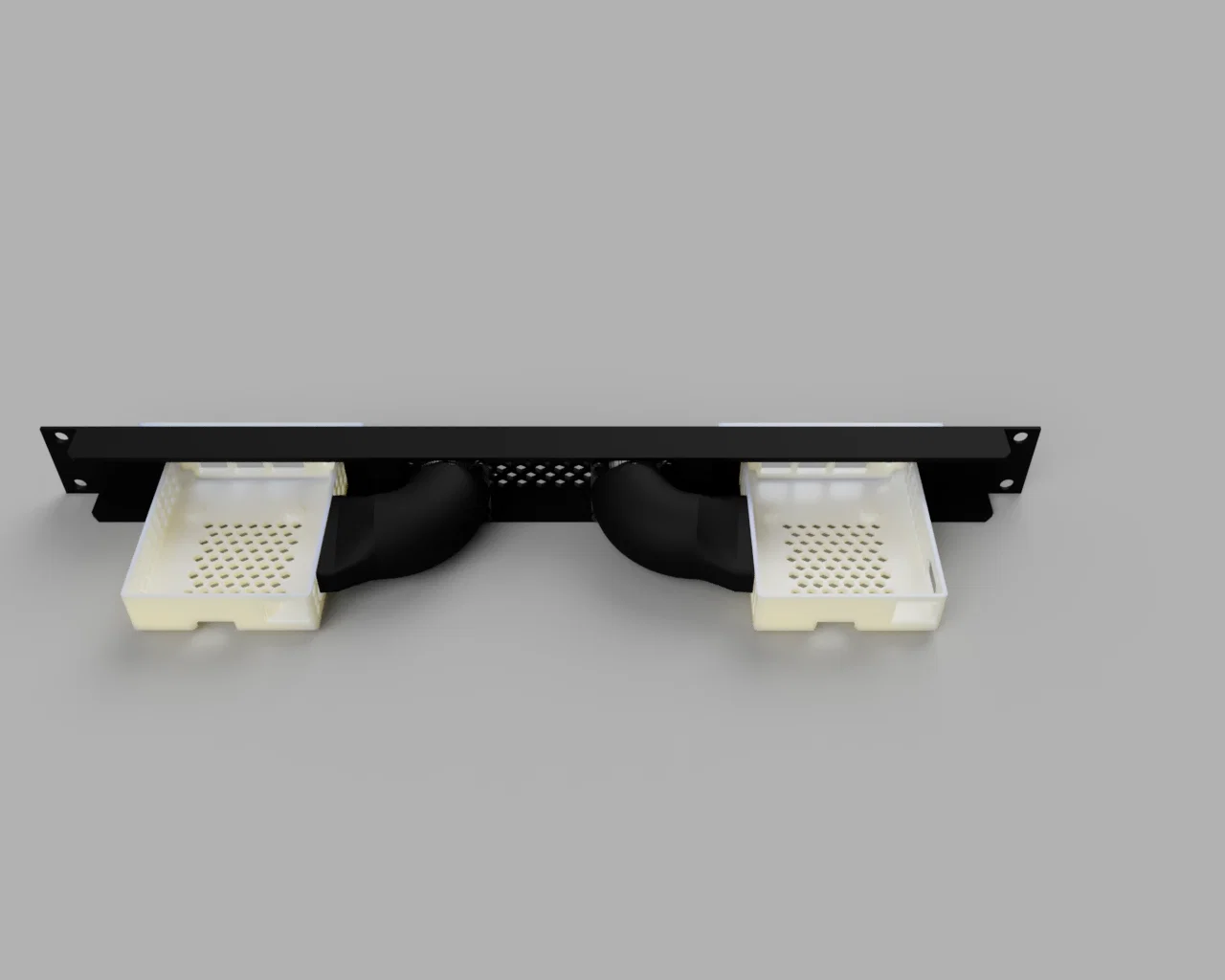

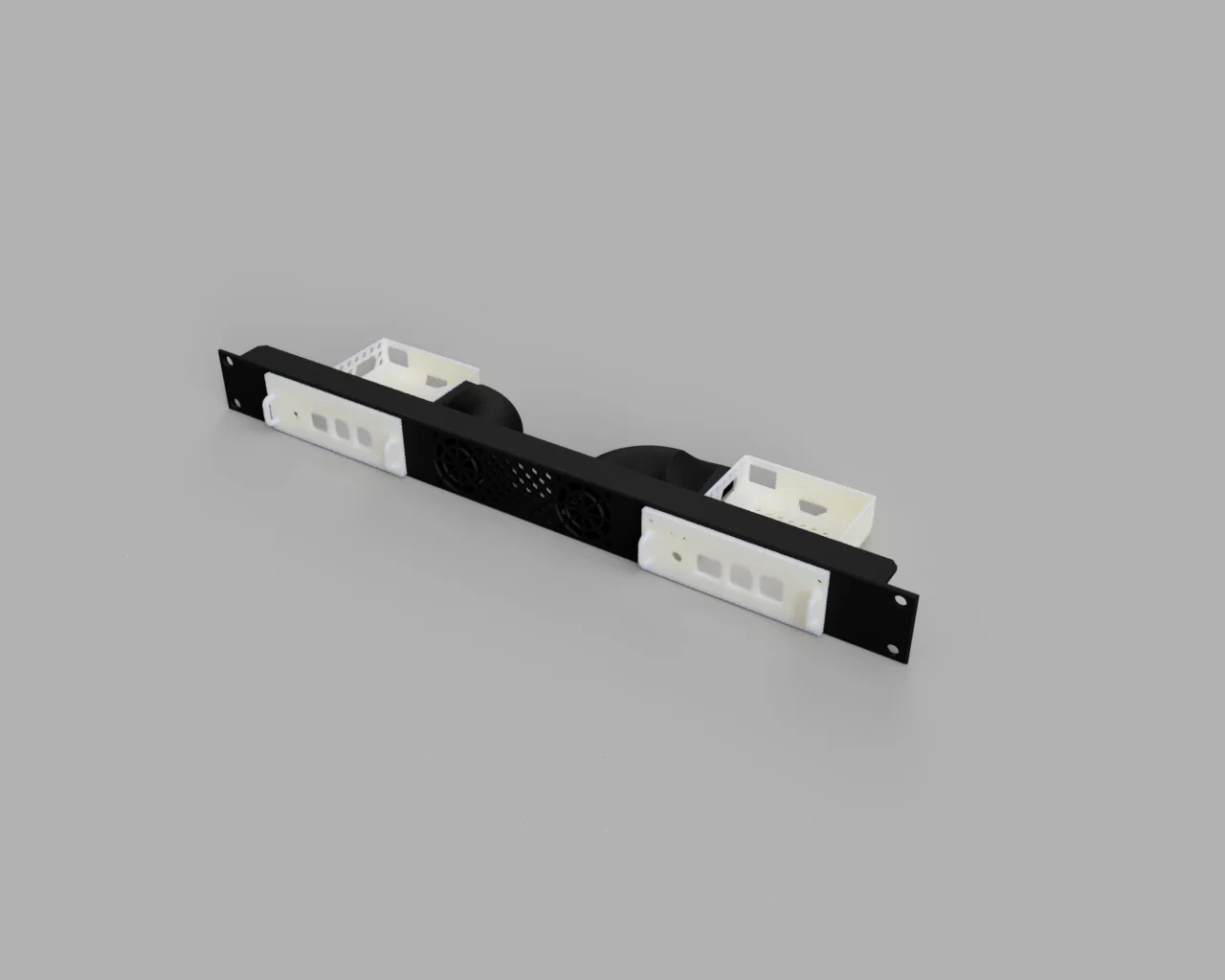

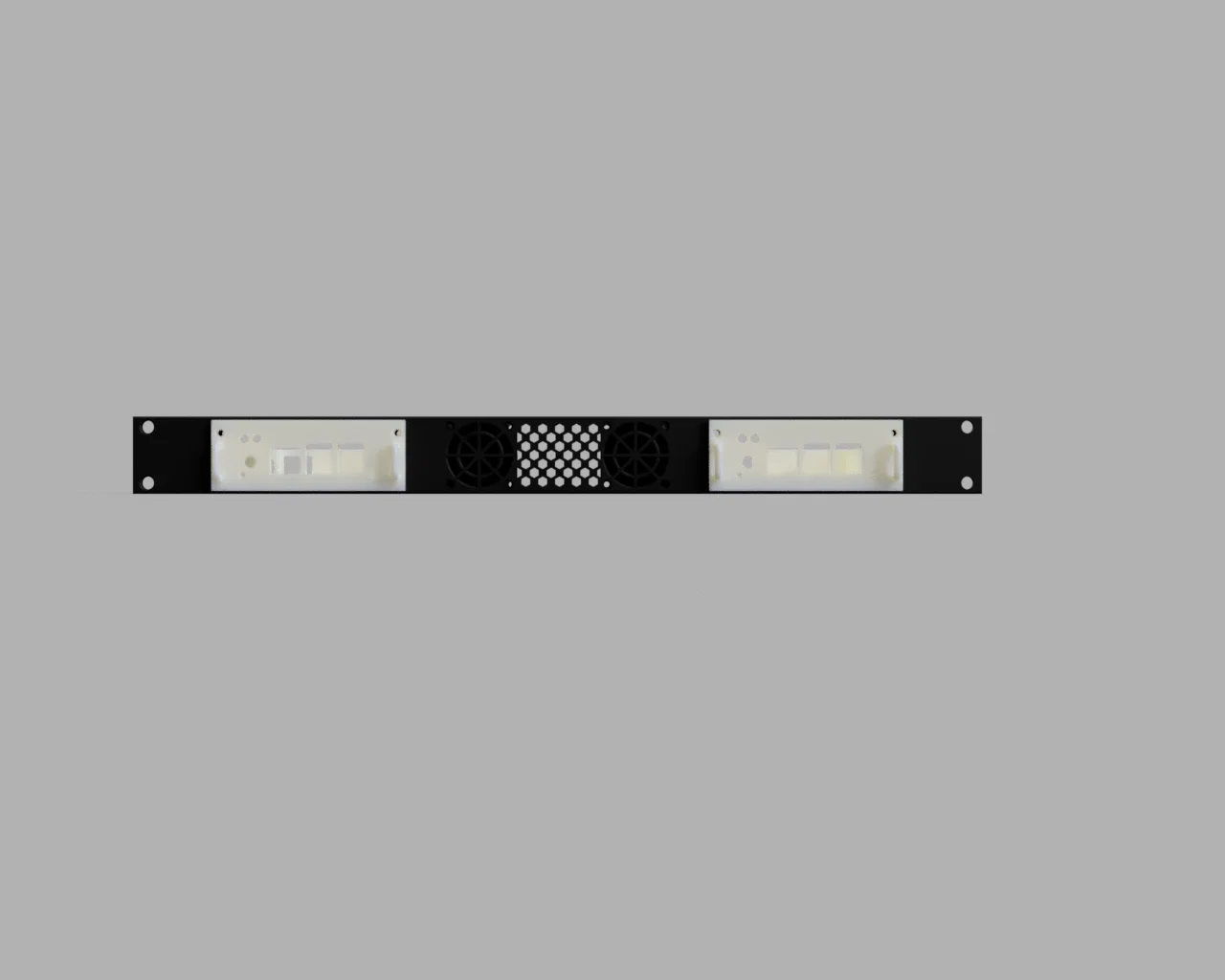

Như anh em đã thấy – đây là một bộ mount cho rack server chuẩn 19 inch. Nó chứa được 2 con Pi và cho phép anh em overclock mà không lo bị quá nhiệt do thiếu luồng gió.

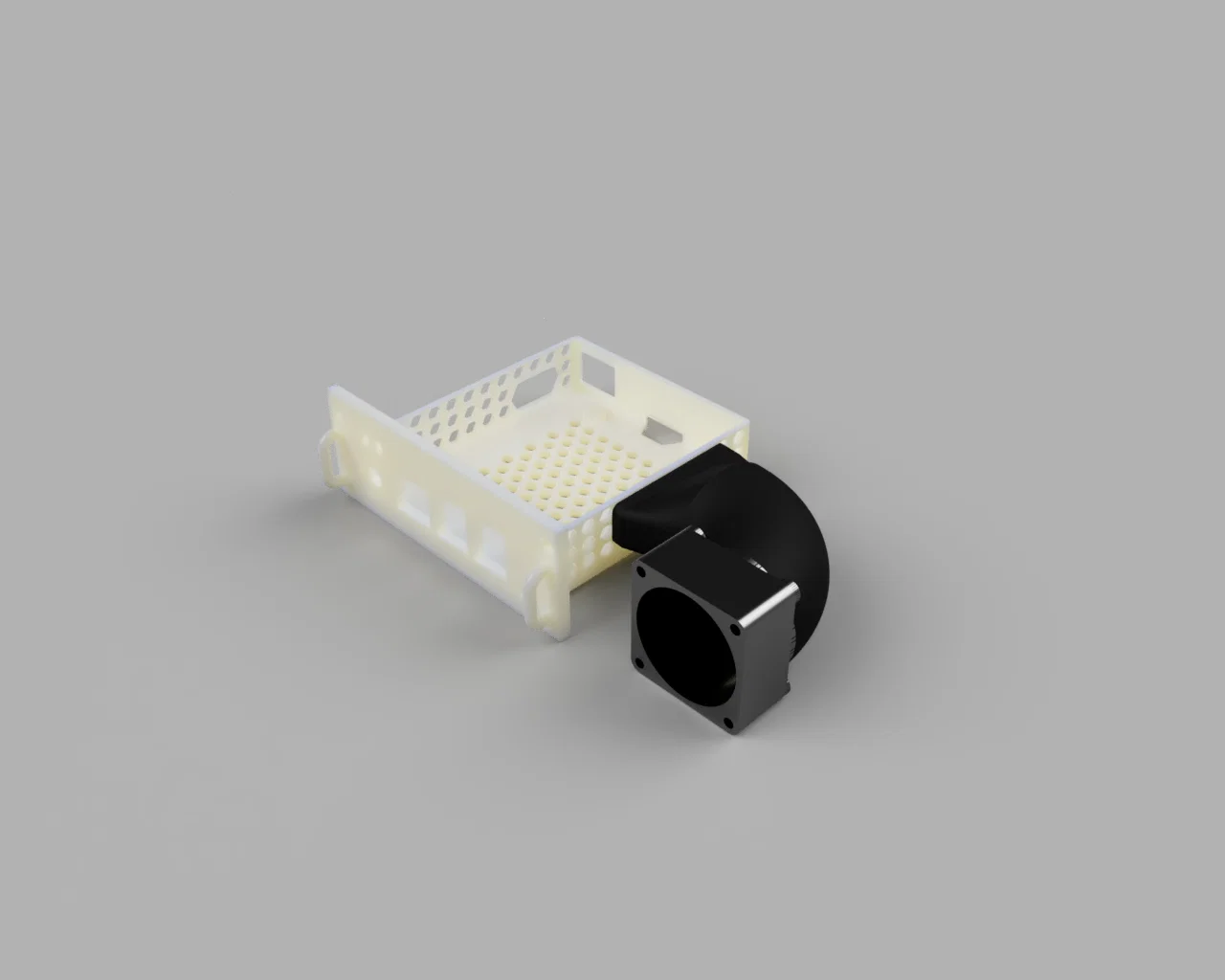

Nói chung thì đây không phải là một bản in quá phức tạp. Tất cả các phần đều có thể in trên MINI(+). Phần duy nhất có thể cần support là cái fan blower mount.

Ngoài ra cần chuẩn bị thêm:

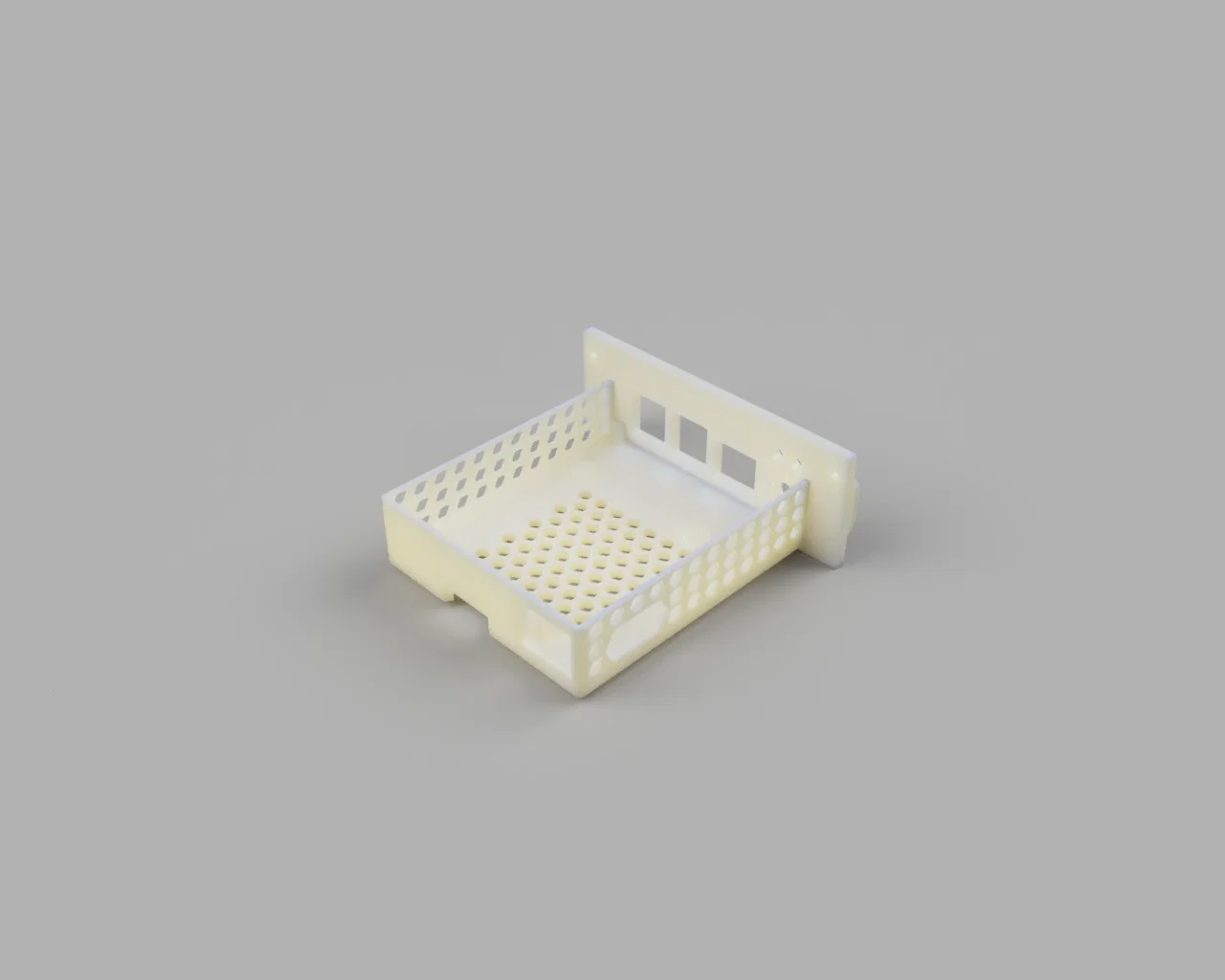

• Ốc và đai ốc M2 để bắt cái cage
• Ốc và đai ốc M3 để ráp các phần của front plate
• LED cho các Pi (kích thước lỗ: 5.1mm)
• Nút nhấn momentary switch / button để reset Pi (kích thước lỗ: 7mm)
• Quạt 40mm 5V để thổi gió vào Pi (mình dùng loại Noctua, kích thước lỗ: 40mm với bo tròn mép 3.5mm)

Hy vọng anh em thấy nó hữu ích giống như mình.

Có một bản Remix cho front plate dành cho Raspberry Pi 4 – anh em ghé coi nha!

Theo thời gian mình có thêm nhiều Pi hơn. Nên đây là một thử nghiệm khác để nhét được nhiều Pi hơn trong ít không gian hơn!

Chúc anh em in vui vẻ!
