Bracket giấu Apple AirTag cho Segway Ninebot Kickscooter MAX G30D II

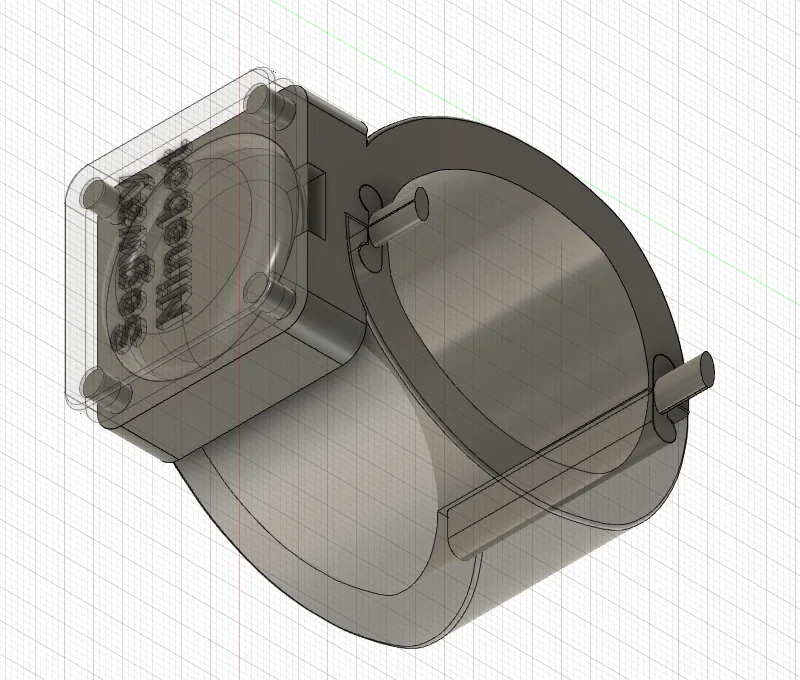

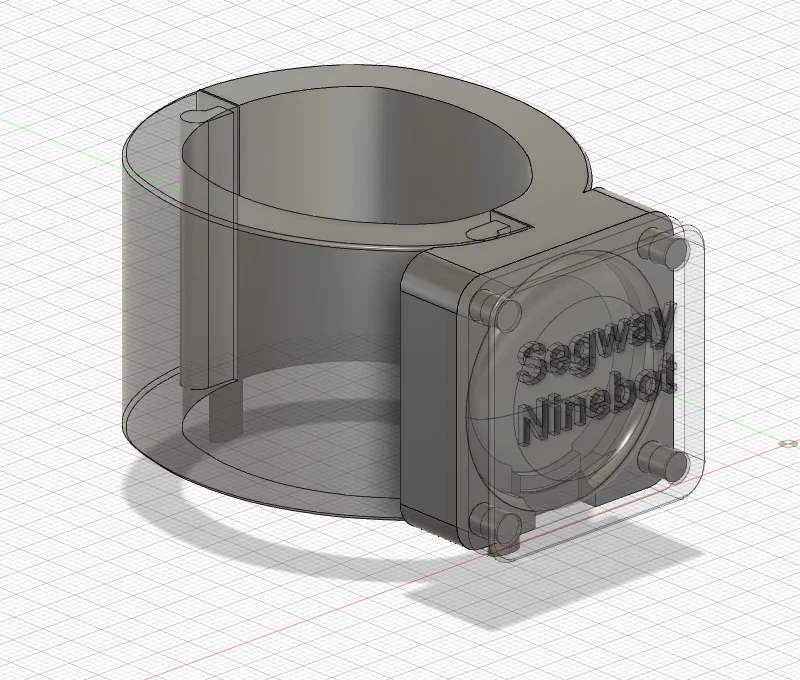

Mình làm cái bracket này để gắn lên ống cổ lái (steering column) trên Segway Ninebot Kickscooter MAX G30D II của mình.

(Lưu ý: mình mới ở mức beginner khi thiết kế chi tiết trong Fusion 360)

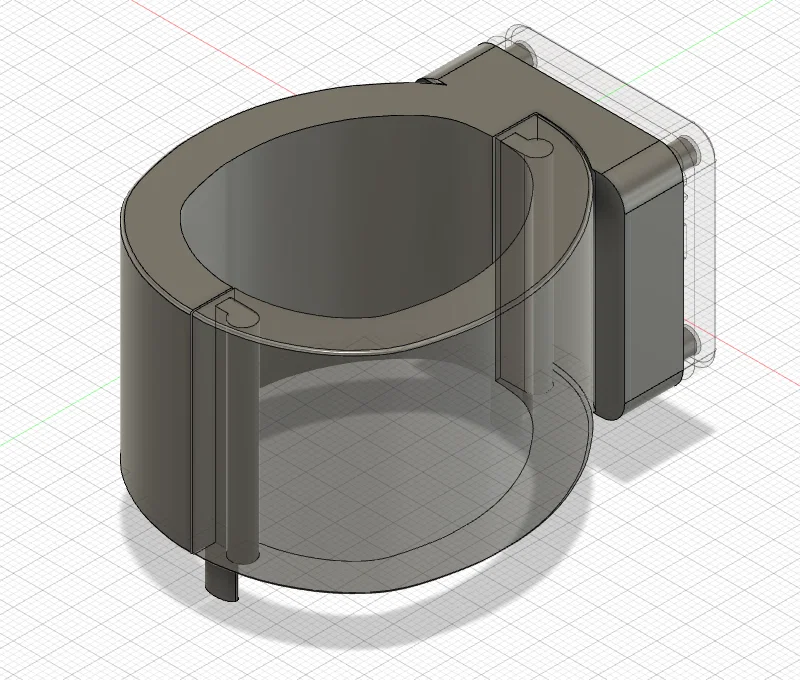

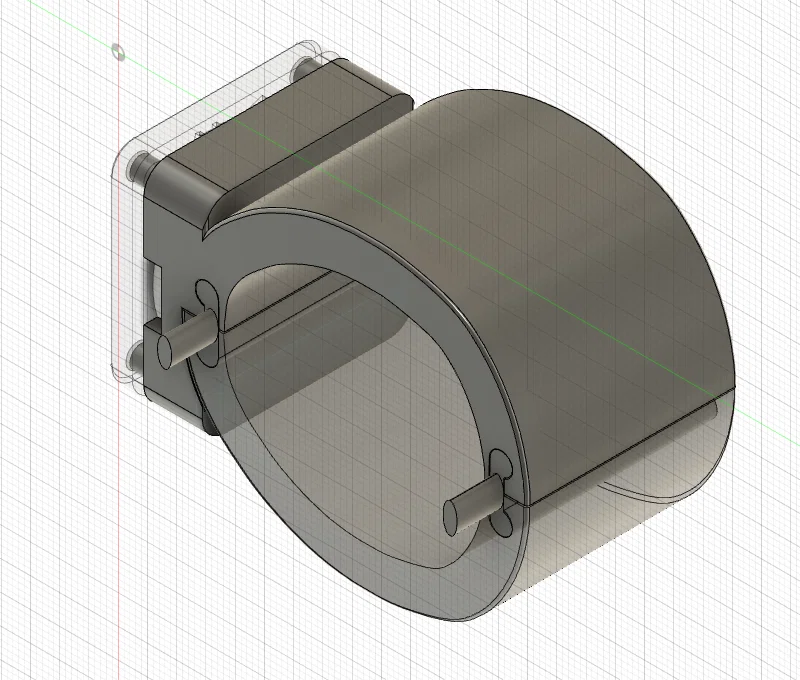

Nó ôm khá sát quanh ống cổ lái.

Cái hộc phía trước để nhét Apple AirTag mình làm hơi rộng; nếu AirTag bị lỏng thì dùng chút superglue hoặc cách gì đó để cố định nó bên trong.

Instruction:

Mình đã upload file Gcode với các setting mình dùng, và cả file STEP (stp) nếu bạn muốn tự slice.

Prusa Slicer settings:

• Dùng brim 3 mm cho các pin và locking pins

• Mình dùng 3 perimeter cho tất cả các phần

• Trong Prusa Slicer, xoay phần trái và phần phải sao cho 2 khe cho locking pins hướng lên trên

• Trong Prusa Slicer, xoay 4 cái pin sao cho đầu pin hướng xuống dưới

Sau khi in xong tất cả các phần:

• Cắm 4 pin vào hộc phía trước của “Right Part”
• Đặt Apple AirTag vào hộc phía trước
• Gắn nắp trước (front lid) và ép tất cả các phần lại với nhau
• Gắn “Right Part” lên ống cổ lái rồi đặt “Left Part” vào
• 2 phần phải được đặt đúng chiều với các khe locking pins hướng xuống dưới
• Ép 2 phần lại với nhau (khá khít)
• Đẩy 2 locking pins vào khe, từng cái một
• Dùng superglue nếu cần
• Mình có làm một cái “tab” ở đầu locking pins để dễ tháo 2 locking pins ra. (Bạn có thể cắt bỏ 2 tab này nếu muốn)
