Mô tả

=====

Bản cập nhật lớn tháng 4/2024

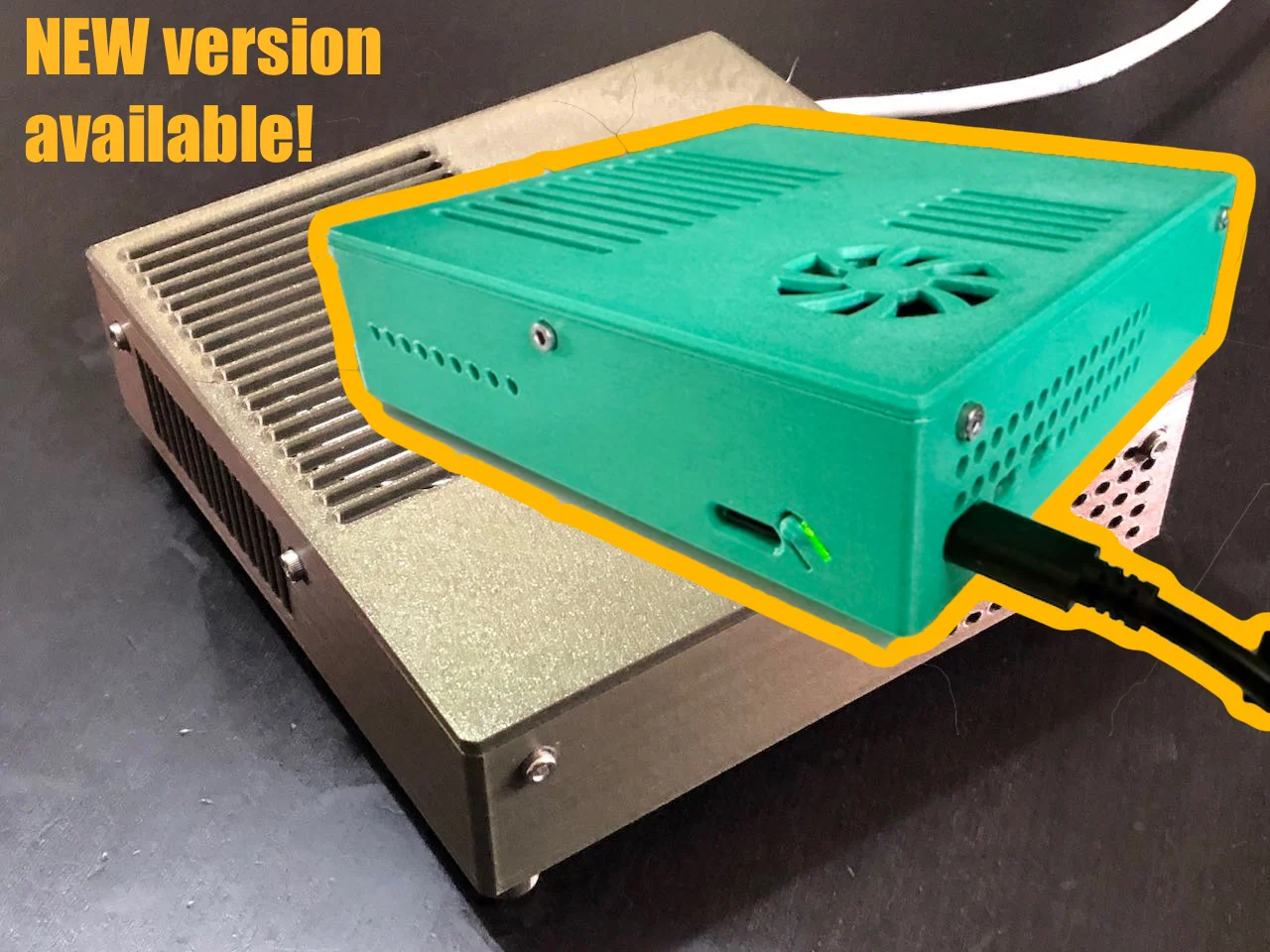

Mình làm ra một phiên bản mới, tối ưu riêng cho Raspberry Pi 5. Bản này ngon hơn nhiều: chắc chắn hơn, lắp dễ hơn. Bạn vẫn có thể tải và dựng bản dự án ban đầu ở đây. Còn nếu muốn thiết kế mới, !

=====

Dự án này ban đầu được truyền cảm hứng từ PiNAS của araimbox. Mình muốn bỏ luôn phần phải hàn để nối ổ cứng. Với lại mình cũng hơi lo chuyện quản lý nhiệt trong một cái vỏ nhỏ xíu, mà các linh kiện CPU/electronics lại sát nhau như vậy.

Vậy nên đây là bản mình làm:

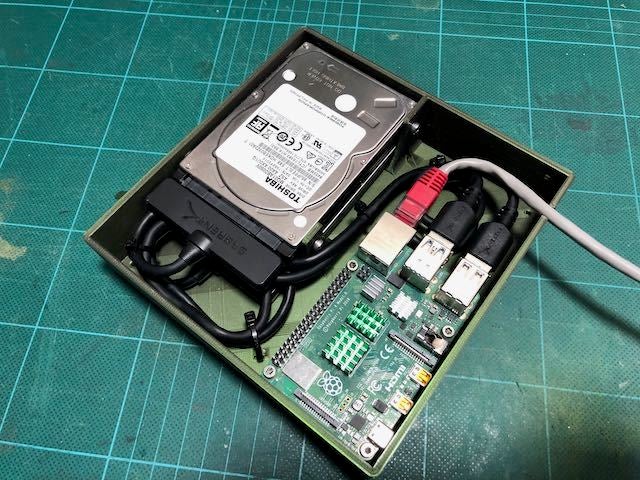

Chạy với Raspberry Pi 4 và hai ổ cứng SATA qua USB (USB SATA Hard disk drives) kết nối bằng các sợi cáp SATA USB ngắn nhất mà mình tìm được.

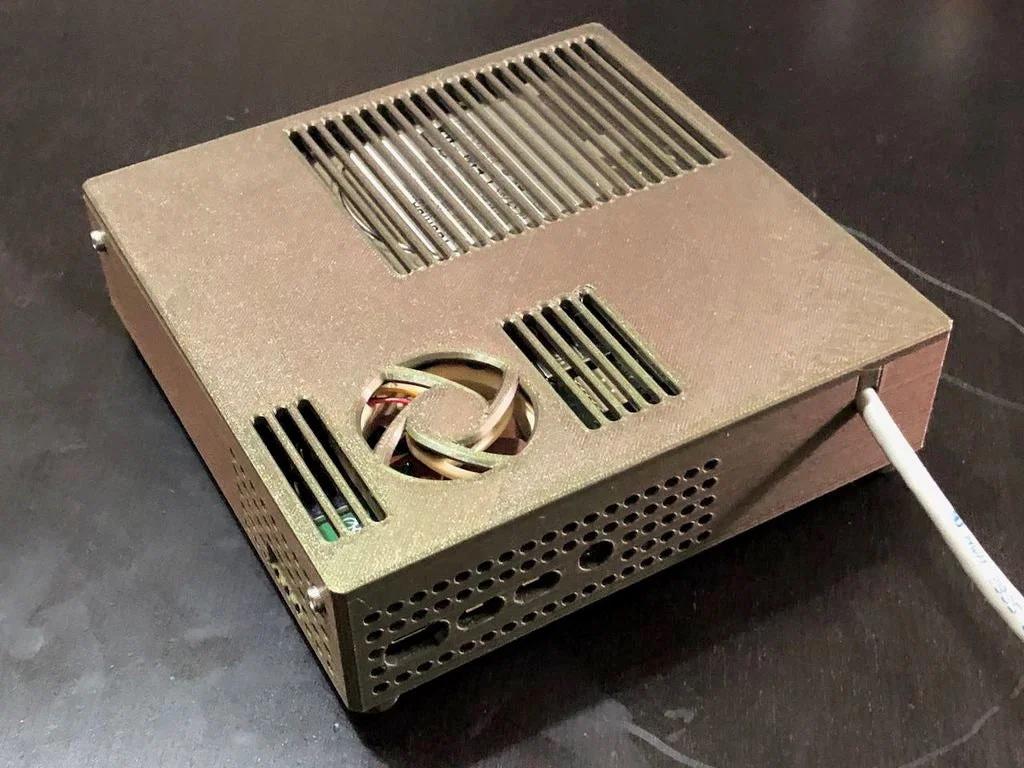

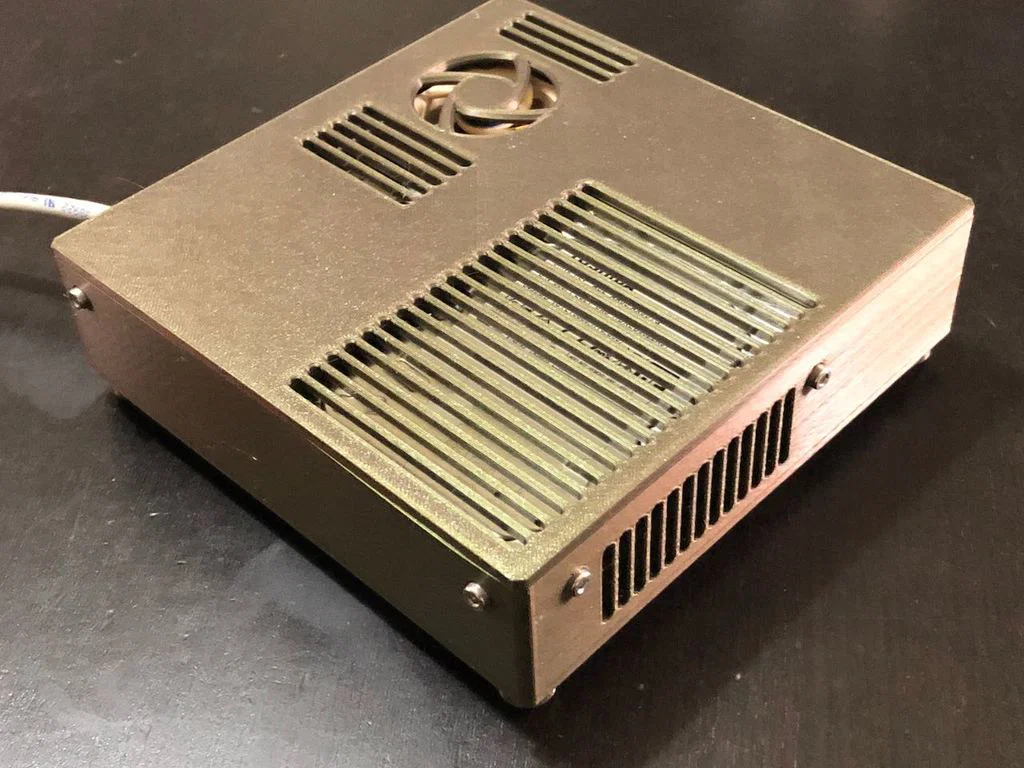

Kích thước gọn, dạng hình vuông 15.2cm x 15.2cm.

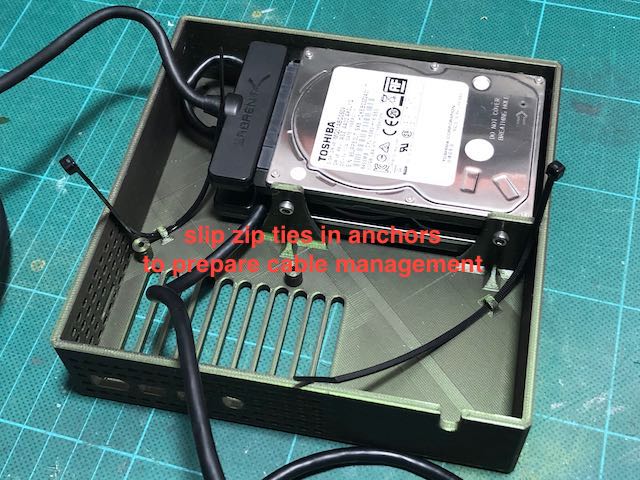

Thiết kế chủ yếu dạng unibody, chỉ có hai phần chính, có kèm các ngàm/móc để đi dây gọn bằng dây rút nhỏ. In không cần support cho bất kỳ phần nào.

Không cần keo, chỉ dùng ốc M3.

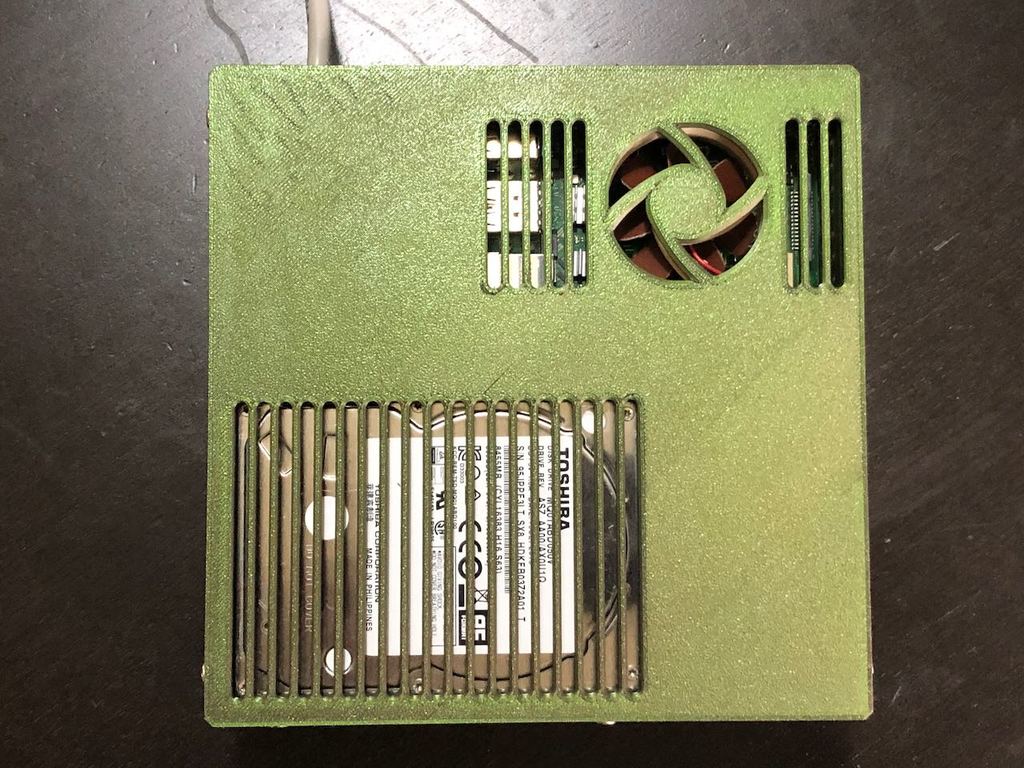

Có nhiều khe thoát gió để tránh bị “ngộp”, kèm quạt Noctua chỉ chạy khi cần nhờ tutorial của Tyler trên Howchoo.com. Nếu bạn muốn làm đúng kiểu này thì sẽ cần hàn một chút, nhưng đáng công.

Về phần phần mềm, mình dùng OpenMediaVault; share SMB, stream DLNA, nhiều plugin và thậm chí có thể chạy Plex server. Nền tảng này xài rất ổn.

Danh sách linh kiện:

  • PLA, hãng nào cũng được chắc vậy, nhưng mình dùng Prusament
  • 1 Raspberry Pi 4
  • 2 ổ cứng SATA (SATA Hard Disk Drives)
  • 2 cáp SATA USB loại rất ngắn, đầu cắm mỏng; mình dùng mẫu Sabrent (xem bên dưới)
  • 1 quạt Noctua NF-A4x10 5V (4mm)

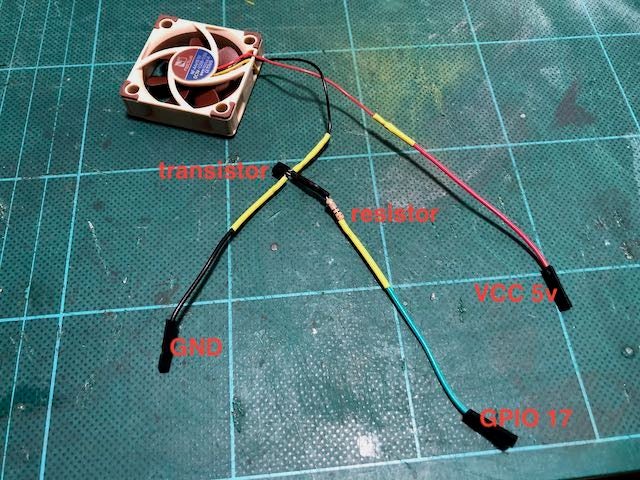

  • 1 transistor NPN và 1 điện trở nếu bạn muốn kích hoạt quạt theo nhiệt độ CPU (làm theo tutorial, link ở dưới)
  • 1 dây Ethernet
  • vài sợi dây rút 2.5mm loại nhỏ
  • 4 con ốc M3*4
  • 2 con ốc M3*6
  • 5 con ốc M3*8
  • 8 con ốc M3*5

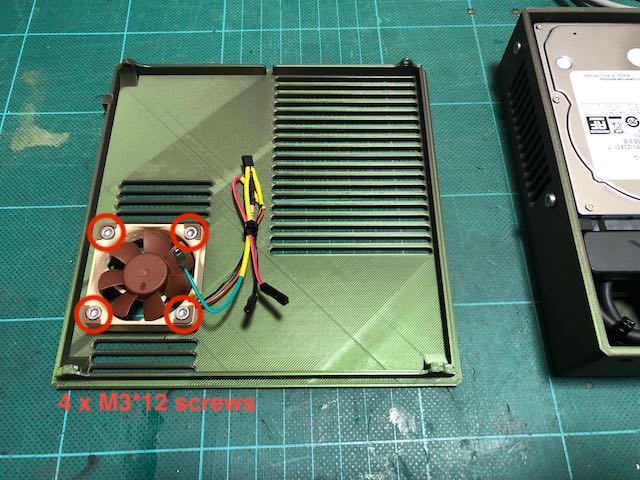

  • 4 con ốc M3*12

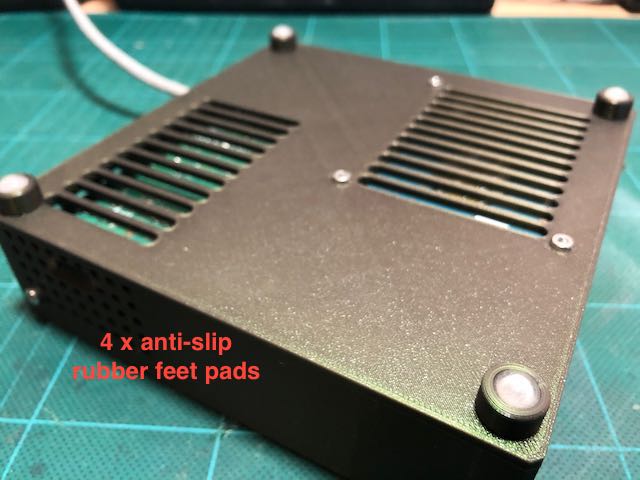

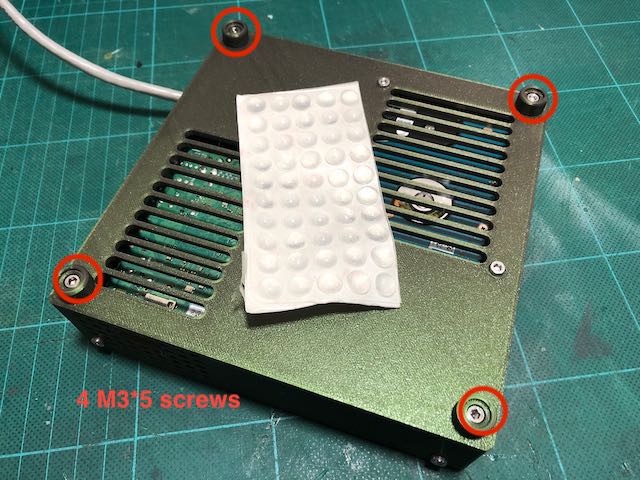

4 miếng đệm cao su chống trượt đường kính 4mm

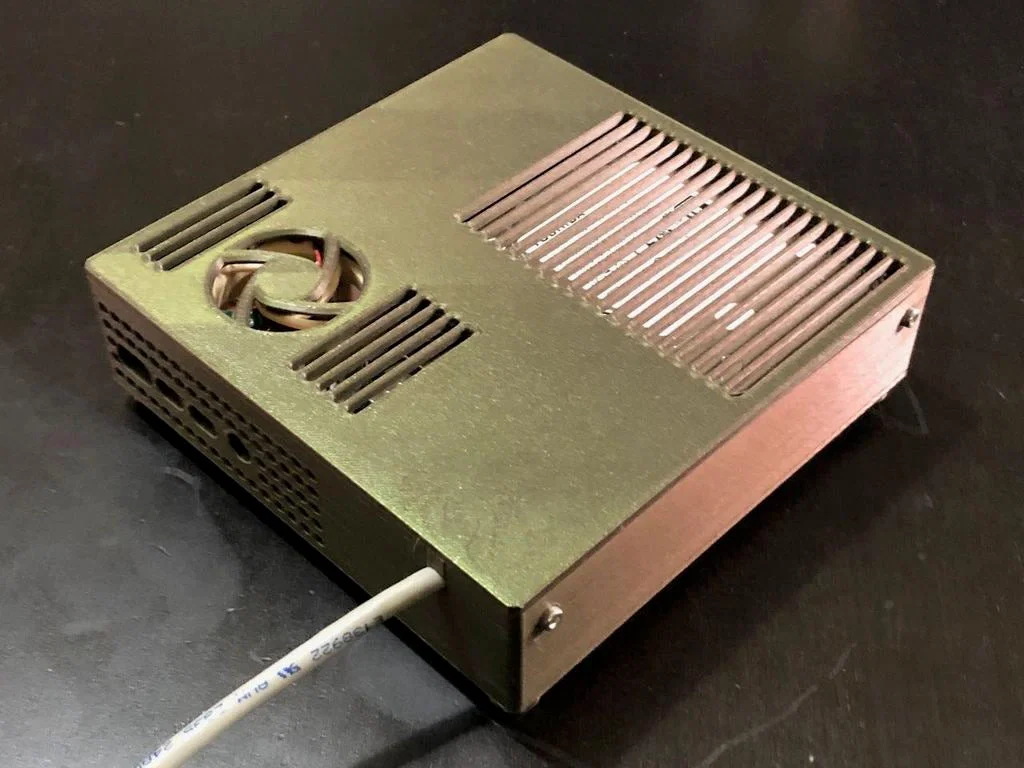

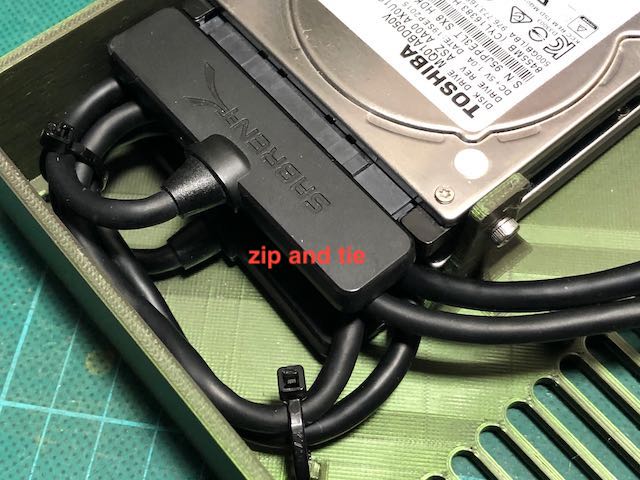

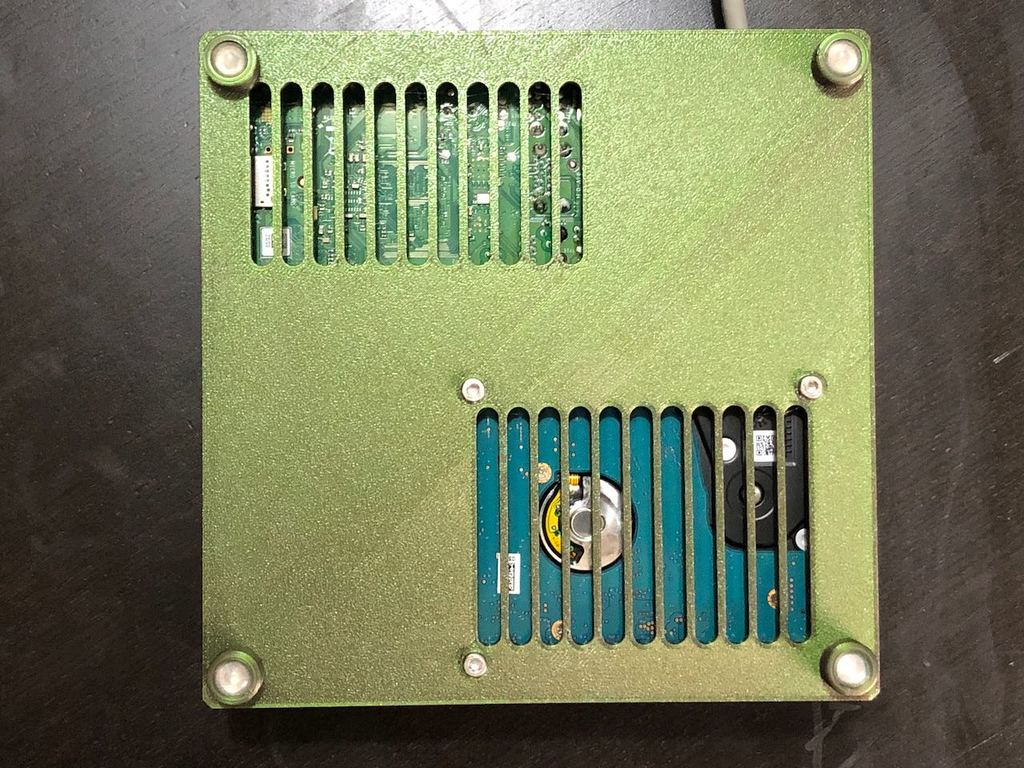

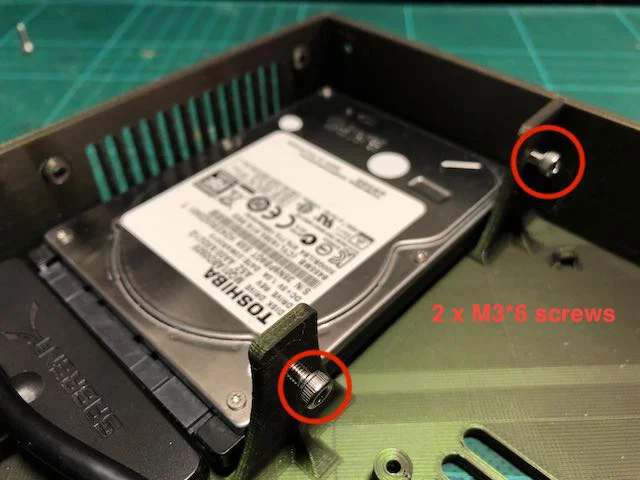

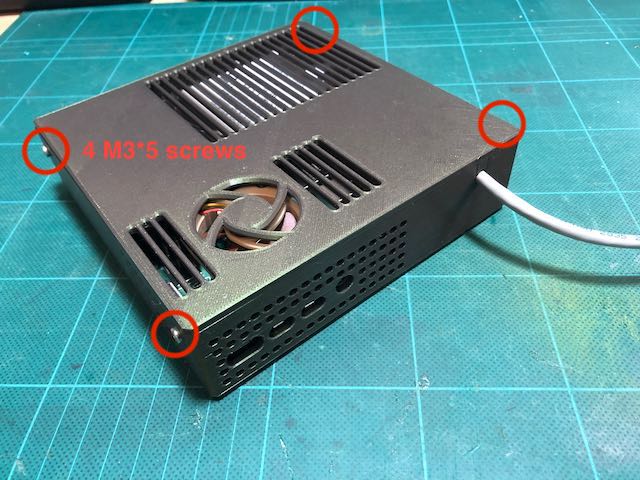

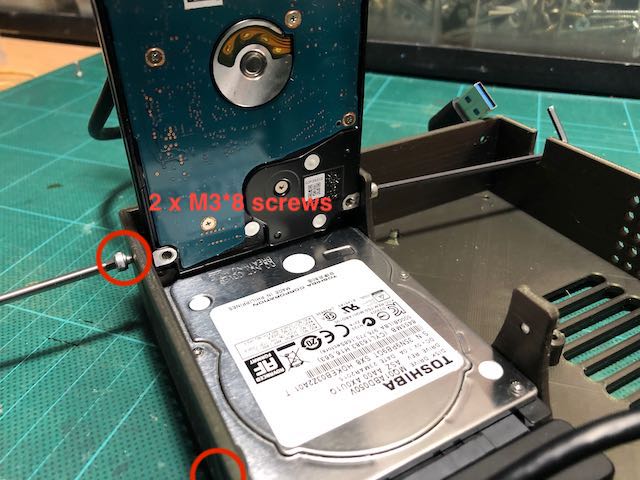

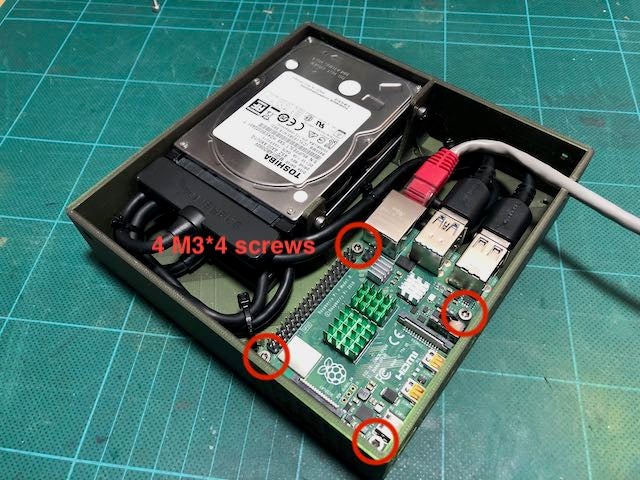

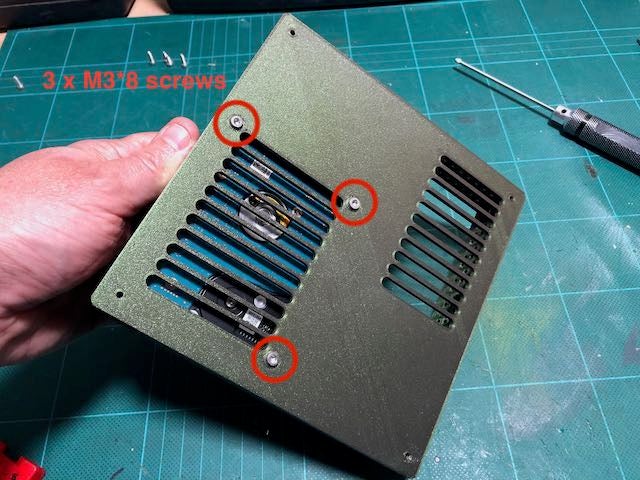

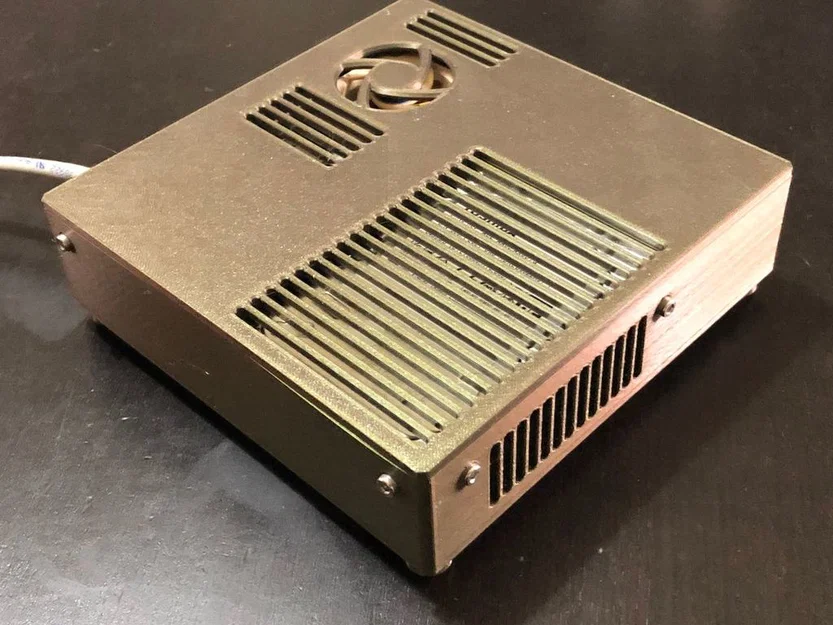

Toàn bộ quá trình lắp ráp được minh hoạ bên dưới.

Một số tham khảo:

Pi NAS của araymbox

Hướng dẫn in

Danh mục: Electronics Summary

Dự án này ban đầu được truyền cảm hứng từ PiNAS của araimbox. Mình muốn bỏ luôn phần phải hàn để nối ổ cứng. Với lại mình cũng hơi lo chuyện quản lý nhiệt trong một cái vỏ nhỏ xíu, mà các linh kiện CPU/electronics lại sát nhau như vậy.

Vậy nên đây là bản mình làm:

Chạy với Raspberry Pi 4 và hai ổ cứng SATA qua USB (USB SATA Hard disk drives) kết nối bằng các sợi cáp SATA USB ngắn nhất mà mình tìm được.

Kích thước gọn, dạng hình vuông 15.2cm x 15.2cm.

Thiết kế chủ yếu dạng unibody, chỉ có hai phần chính, có kèm các ngàm/móc để đi dây gọn bằng dây rút nhỏ. In không cần support cho bất kỳ phần nào.

Không cần keo, chỉ dùng ốc M3.

Có nhiều khe thoát gió để tránh bị “ngộp”, kèm quạt Noctua chỉ chạy khi cần nhờ tutorial của Tyler trên Howchoo.com. Nếu bạn muốn làm đúng kiểu này thì sẽ cần hàn một chút, nhưng đáng công.

Về phần phần mềm, mình dùng OpenMediaVault; share SMB, stream DLNA, nhiều plugin và thậm chí có thể chạy Plex server. Nền tảng này xài rất ổn.

Danh sách linh kiện:

  • PLA, hãng nào cũng được chắc vậy, nhưng mình dùng Prusament
  • 1 Raspberry Pi 4
  • 2 ổ cứng SATA (SATA Hard Disk Drives)
  • 2 cáp SATA USB loại rất ngắn, đầu cắm mỏng; mình dùng mẫu Sabrent (xem bên dưới)
  • 1 quạt Noctua NF-A4x10 5V (4mm)
  • 1 transistor NPN và 1 điện trở nếu bạn muốn kích hoạt quạt theo nhiệt độ CPU (làm theo tutorial, link ở dưới)
  • 1 dây Ethernet
  • vài sợi dây rút 2.5mm loại nhỏ
  • 4 con ốc M3*4
  • 2 con ốc M3*6
  • 5 con ốc M3*8
  • 8 con ốc M3*5
  • 4 con ốc M3*12

4 miếng đệm cao su chống trượt đường kính 4mm
Toàn bộ quá trình lắp ráp được minh hoạ bên dưới.

Một số tham khảo:

Pi NAS của araymbox

Thiết lập in (Print Settings)

Hãng máy in: Prusa

Máy in: I3 MK3S

Rafts: No

Supports: No

Độ phân giải: 0.20

Infill: 15%

Filament: Prusament PLA PLA Mystic Green
Ghi chú:

Bạn cần in 1 frame, 1 top và 4 feet.

Phần frame và top được thiết kế để cứng cáp, tránh bị cong nếu nhiệt độ có tăng nhẹ; do khá dày nên sẽ in lâu: khoảng 10 tiếng cho frame và 4 tiếng cho top.

Chú ý hướng đặt chi tiết trên bàn in (khá dễ nhìn ra).

Mình thiết kế như thế nào
