Vỏ cho ZX PicoMD – Sinclair ZX Spectrum Microdrive Hardware Emulator

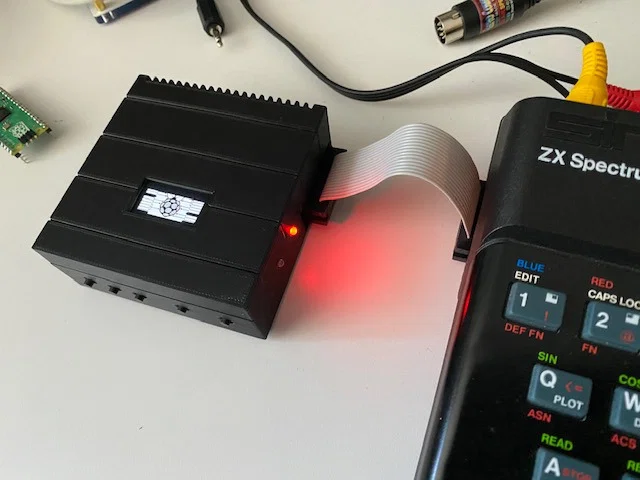

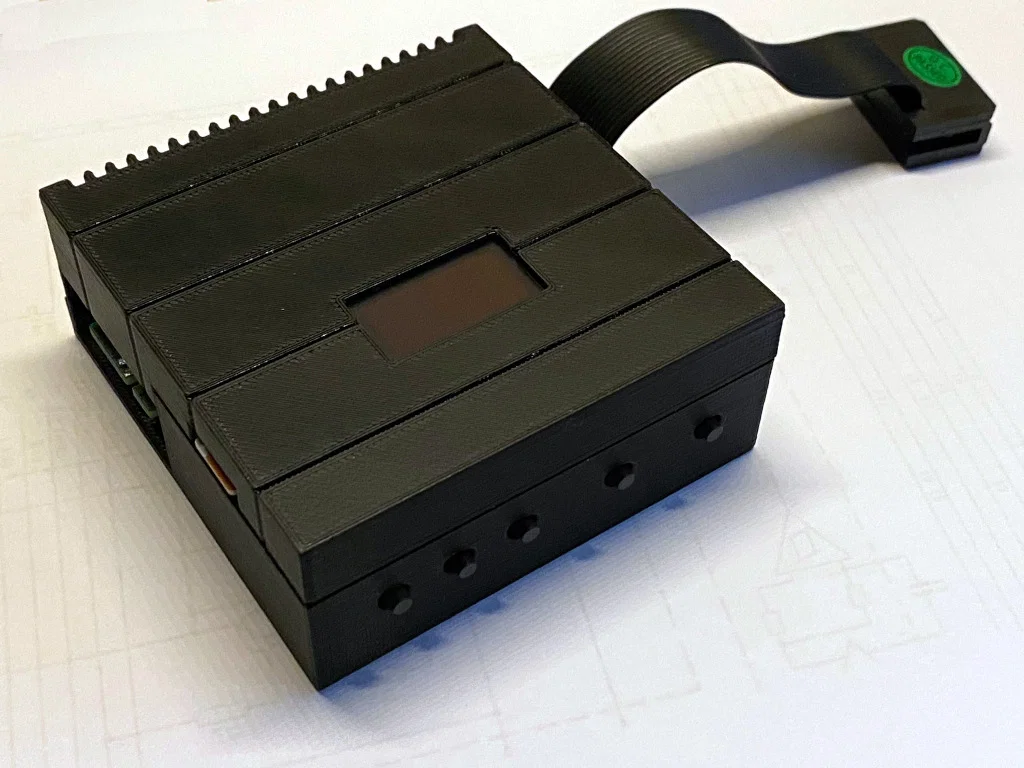

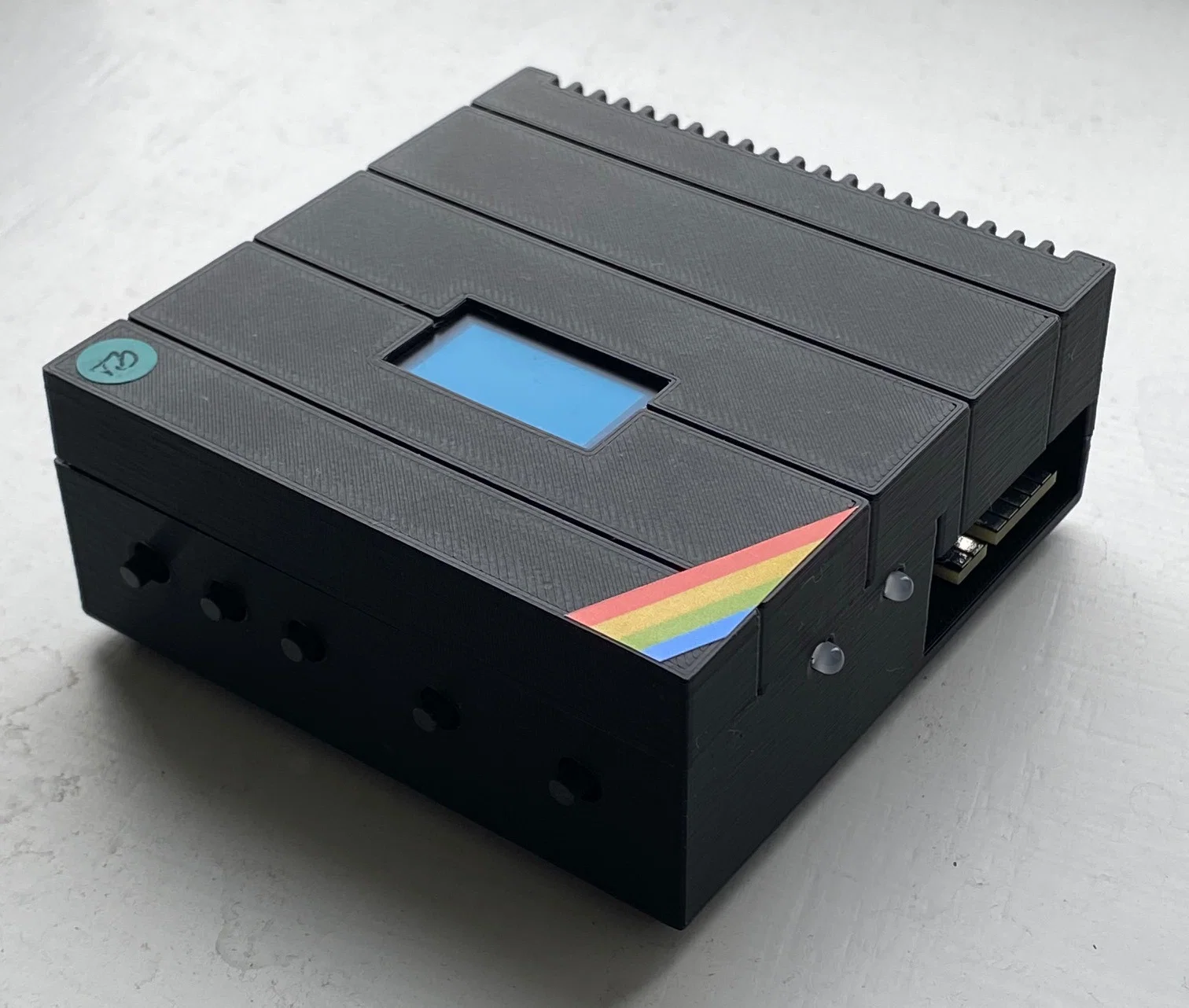

Vỏ cho ZX PicoMD Sinclair ZX Spectrum Microdrive Hardware Emulator của mình

Chi tiết - https://github.com/TomDDG/ZXPicoMD/

Lưu ý là có 2 phiên bản cho phần nắp trên:

• ZXPicoMD_top.stl dùng cho OLED kích thước 27.5mm x 27.5mm.
• ZXPicoMD_top_26x26.stl dùng cho OLED kích thước 26mm x 26mm, đồng thời cửa sổ cũng nhỏ hơn chút.
• ZXPicoMD_top_largeoled_simple.stl dùng cho OLED lớn 1.54".

Mình có thấy vài kích thước OLED khác nữa nhưng không thể làm để phù hợp hết tất cả. Phần ngàm giữ có chừa dung sai nên bạn có thể dùng tối đa 28mm x 28mm cho bản đầu tiên, và 26.5mm x 26.5mm cho bản thứ hai.

Cỡ vít để cố định PCB vào phần đáy là vít tự ren (self-tapping) #4 dài 1/4", tức đường kính khoảng ~2.9mm và dài ~6.5mm, nên theo hệ metric thì M2.5 hoặc M3 dài 6.5mm là ổn.

Để bắt phần nắp trên vào phần đáy thì cần vít dài 1/2" (13.5mm).

Khuyến nghị dán thêm chân cao su cho vỏ. Nếu kiếm được thì dùng chân zin cũng được, tuy nhiên mình đề xuất loại nhỏ hơn 3M Black Bumpons (SJ5076) vì nó nâng vỏ lên đúng chiều cao (khoảng ~2.8mm). Việc chỉnh chiều cao này là bắt buộc nếu bạn dự tính kết nối với Microdrive thật bằng connector block. Không có chân thì edge connector sẽ bị sai cao độ và lắp khớp không được đẹp. Nếu bạn không dùng với Microdrive thật thì không cần chân, dù vậy mình vẫn khuyên dùng để chống trượt.
