Vỏ PC dạng khối Cube mATX dùng nguồn ATX tiêu chuẩn

Mình kiếm hoài mà không tìm được một cái case để in 3D có thể dùng trọn bộ phần cứng PC hiện tại, nên tự làm luôn…. Thiết kế này sẽ dùng được với hầu hết card màn hình dài tới 280mm.

Đây là một case dạng khối lập phương 300mm, mình in trên Voron 350 chạy tầm 100mm/s, tổng thời gian in khoảng 26 tiếng. In bằng Elegoo Rapid PLA+ màu đen và PLA silk màu đồng cho các miếng insert. Thông số in: layer height 0.32, infill 20% và không cần supports.

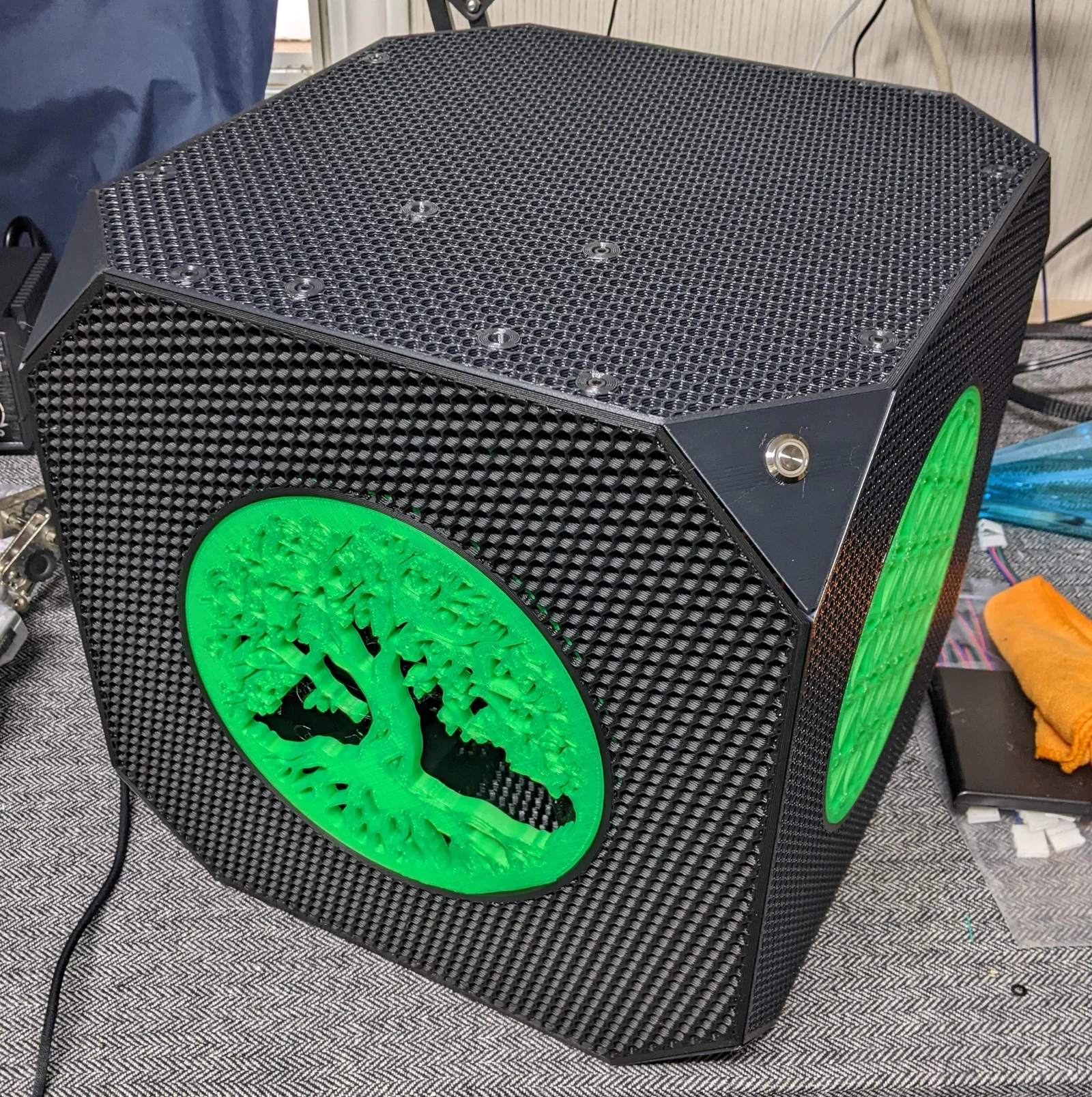

Như trong hình, mình cũng đã in bản này với 5 walls và không có top/bottom layers, dùng cả infill honeycomb và gyroid, nhìn rất đẹp!

Mình có thêm file STEP nên mọi người có thể dễ dàng làm insert tuỳ biến theo sở thích.

Ngoài phần cứng máy tính và các chi tiết đã in, bạn cũng sẽ cần:

35 insert đồng ren M3x4x5 (threaded brass inserts)

7 - ốc máy M3 x 6mm đầu trụ (motherboard)

28 - ốc máy M3 x 10mm đầu trụ

1 - nút nguồn 12mm

Mấy món này mình mua được hết trên Amazon.

Lắp ráp:

LƯU Ý: Hình minh hoạ là bản dùng insert Hex nhưng cách lắp giống nhau.

Bắt đầu bằng việc đóng các threaded brass inserts vào mặt trước và hai bên của case theo như hình. Lưu ý là một số motherboard không dùng hết tất cả lỗ bắt ốc. Ngoài ra, còn có insert ở 2 tab phía dưới của hai bên hông nên trong hình không thấy. Đồng thời lắp insert vào các tab trên và dưới của tấm front panel.

Ghép hai bên, đáy và khay đỡ motherboard bằng ốc M3 x 10mm

Lắp motherboard (M3 x 6mm) và card màn hình

Tiếp theo gắn khay đỡ bộ nguồn (power supply shelf)

Lắp tấm back panel kèm I/O shield bằng 4 ốc M3 x 10. Gắn bộ nguồn vào back panel và đi/dán tất cả dây kết nối.

Gắn tấm top panel bằng 6 ốc M3 x 10, và bước cuối là gắn front panel bằng 4 ốc M3 x 10
