Vỏ PC Dragon Cube mATX dùng nguồn ATX (300mm)

Mình tìm hoài không ra cái case nào để in mà cho phép mình dùng lại toàn bộ phần cứng PC hiện có, nên mình tự làm luôn…. Thiết kế này sẽ chạy ổn với mọi card màn hình dài tối đa 280mm.

Đây là một case dạng khối lập phương 300mm, mình in trên Voron 350 chạy khoảng 100mm/s và mất tầm 26 tiếng để in. Mình in bằng Elegoo Rapid PLA+ màu đen và PLA silk màu đồng cho các phần insert. In ở layer height 0.32, infill 20% và không cần support.

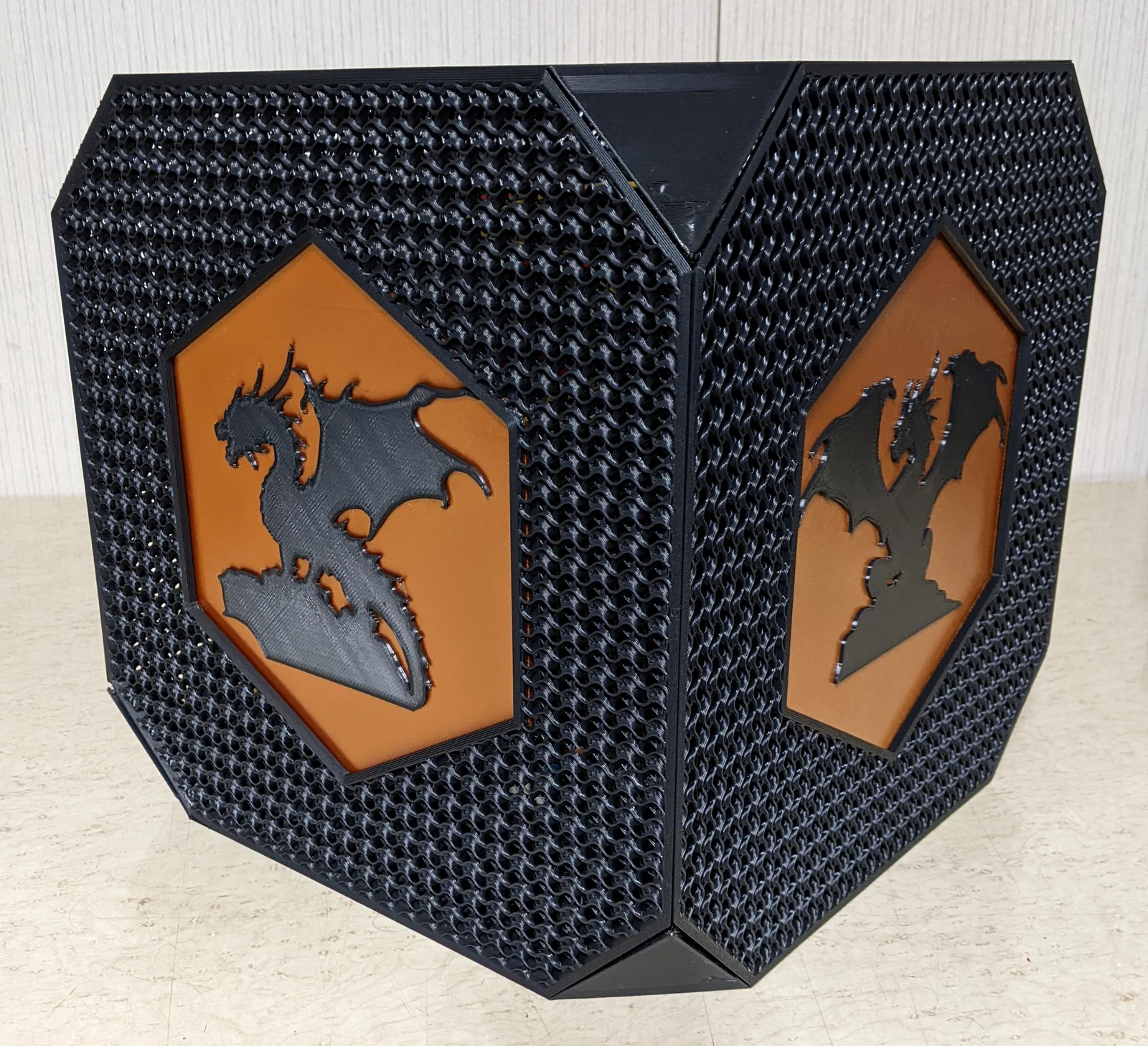

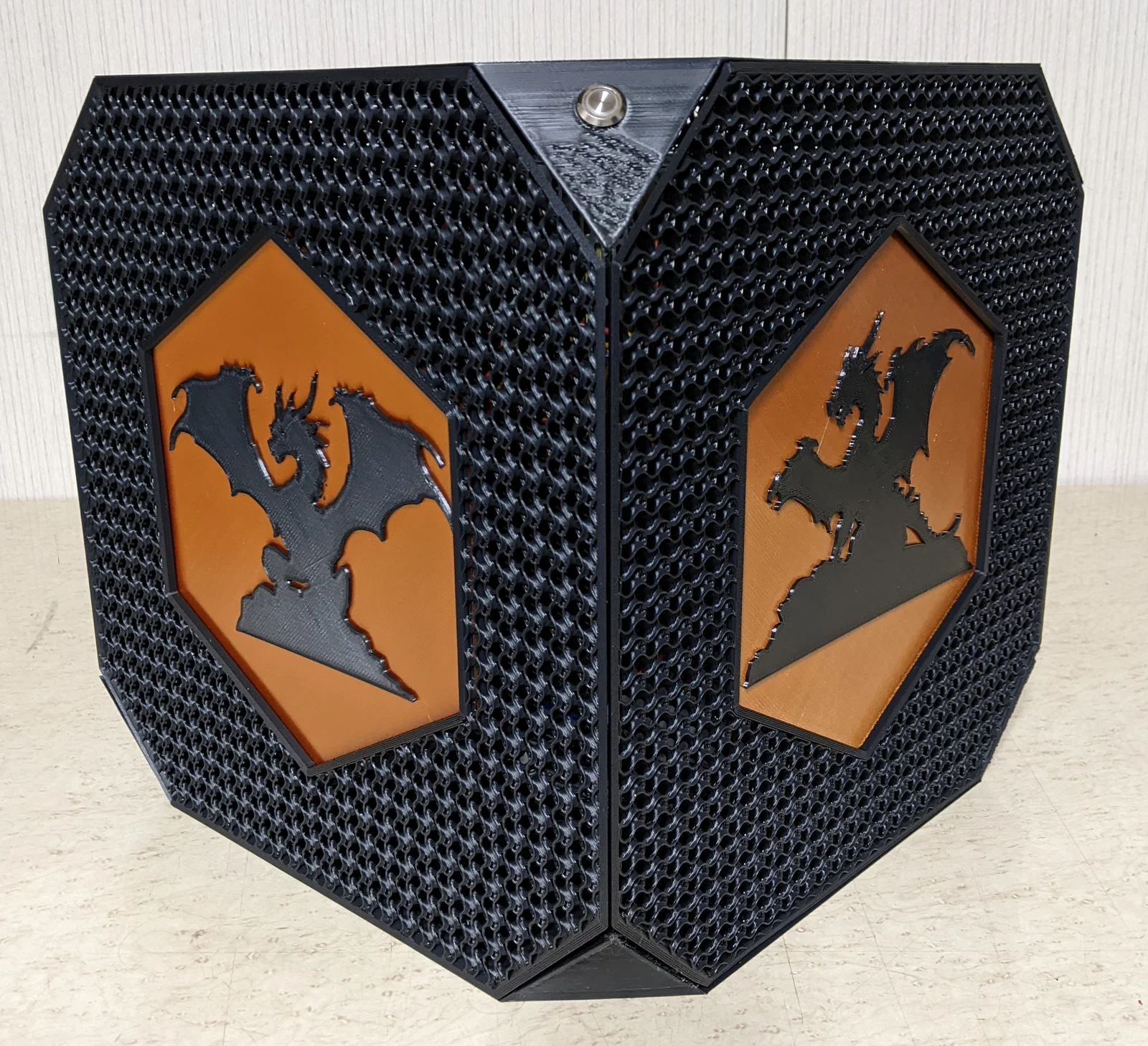

Như bạn thấy trong hình, mình cũng đã in bản này với 5 walls và không có top/bottom layers, dùng cả honeycomb và gyroid infill, nhìn rất đẹp!

Mình đã thêm file STEP nên sẽ dễ làm custom insert theo nhu cầu của bạn. Mình cũng đang upload thêm một phiên bản dùng insert bo tròn.

Ngoài phần cứng máy tính và các chi tiết đã in, bạn còn cần:

35 insert đồng ren M3x4x5 (threaded brass inserts)

7 - ốc máy M3 x 6mm đầu trụ (machine cap screws) (cho motherboard)

28 - ốc máy M3 x 10mm đầu trụ (machine cap screws)

1 - nút nguồn 12mm (power switch)

Tất cả mấy món này mình mua được trên Amazon.

Lắp ráp:

Bắt đầu bằng việc ép/cấy toàn bộ insert đồng ren vào mặt trước và hai bên hông của case như trong hình. Lưu ý là có một số motherboard không dùng hết tất cả lỗ bắt. Ngoài ra còn có insert ở 2 tai (tab) phía dưới của hai bên hông mà trong hình không thấy. Đồng thời cấy insert vào các tai trên và dưới của tấm mặt trước (front panel).

Lắp hai bên hông, đáy và kệ đỡ motherboard (motherboard shelf) bằng ốc M3 x 10mm, rồi gắn motherboard và card màn hình.

Tiếp theo gắn kệ nguồn (power supply shelf).

Lắp tấm lưng (back panel) kèm I/O shield bằng 4 ốc M3 x 10. Bắt bộ nguồn vào tấm lưng và đi toàn bộ dây.

Cuối cùng mới gắn mặt trước và mặt trên để dễ đi dây (cable management) hơn.
