Bàn phím cơ ISO 75% / SiCK-84 Mechanical Keyboard

Xuất phát từ một bàn phím cơ low profile (Logitech G915), mình muốn thử một bàn phím cơ high profile mà không tốn quá nhiều tiền, nên mình nghĩ: sao không thử tự in một cái bàn phím. Mình có sẵn keycap từ một bàn phím cũ để lại, nên tổng chi phí cả bàn phím của mình rơi vào khoảng 20€ đến 30€.

Vì mình không tìm được model nào đáp ứng đúng 100% nhu cầu (layout ISO, kiểu TKL hoặc 75%), mình đã remix SiCK-68 / SiCK-83 thành biến thể ISO 84 phím kèm một số cải tiến (theo quan điểm của mình):

• Mình không thích việc phần trên và phần dưới bị tách ngay cùng một vị trí, nên mình làm nửa bên trái phần trên rộng hơn, dời đường tách sang phải để hy vọng tăng độ cứng vững
• Mình cũng không thích cái “lip” ở phần dưới bị lồi ra phía sau, nên mình đã bỏ nó.
• Mình cũng thiết kế lại phần dưới bên trái để vừa với phiên bản USB-C của Pi Pico, đồng thời lật lại để có thể bấm nút bootsel mà không cần tháo rời bàn phím.

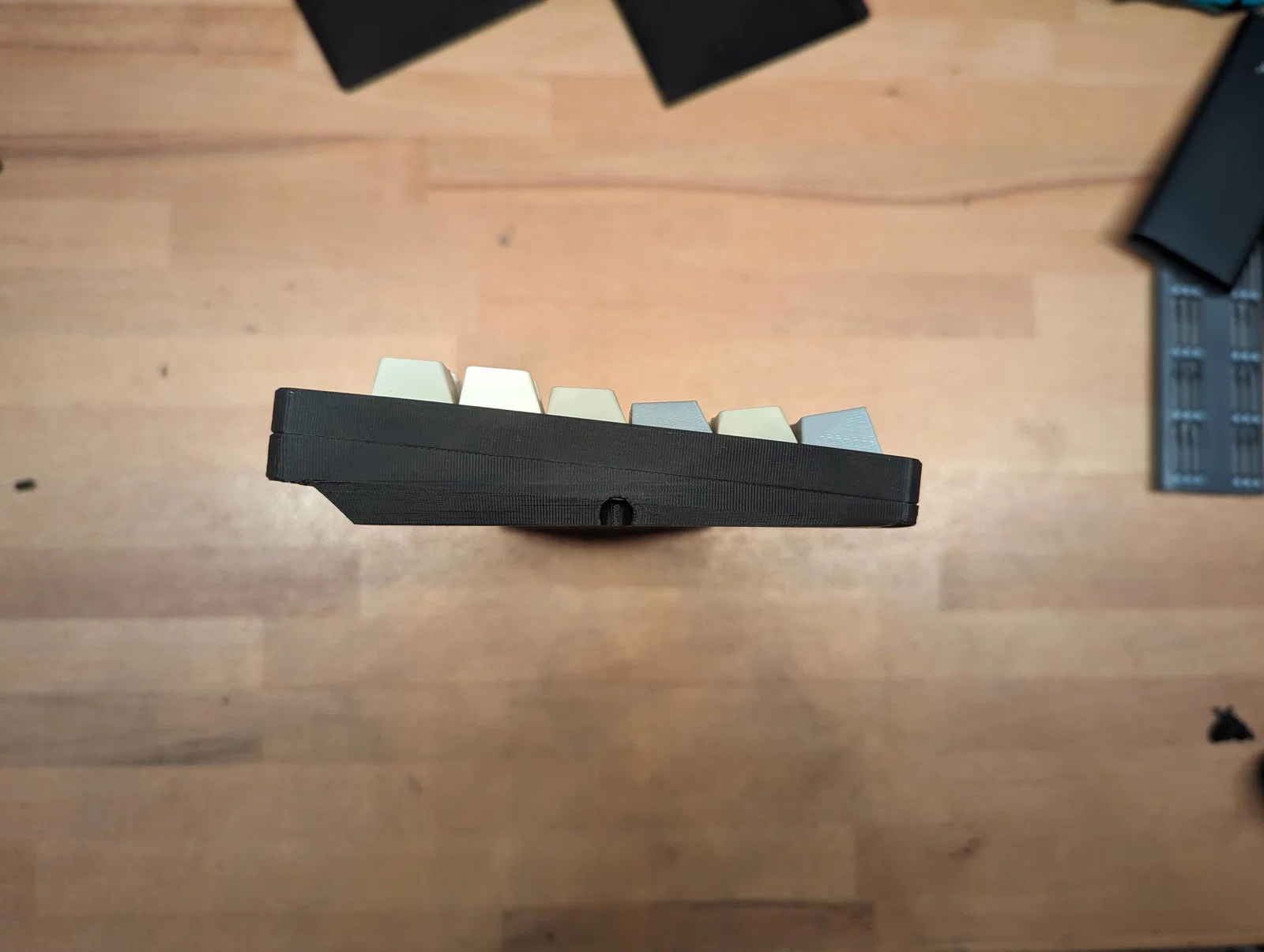

• Vì muốn bàn phím thấp nhất có thể, mình hạ phần mặt trước của các phần đáy xuống tối đa (với Pi Pico nằm phía sau thì mình không thể hạ phần sau được). Ban đầu góc nghiêng ra khoảng 2°, nhưng sau đó mình nhận ra thêm một chút góc nghiêng sẽ gõ thoải mái hơn, nên mình nâng phần sau lên để đạt góc 6°.

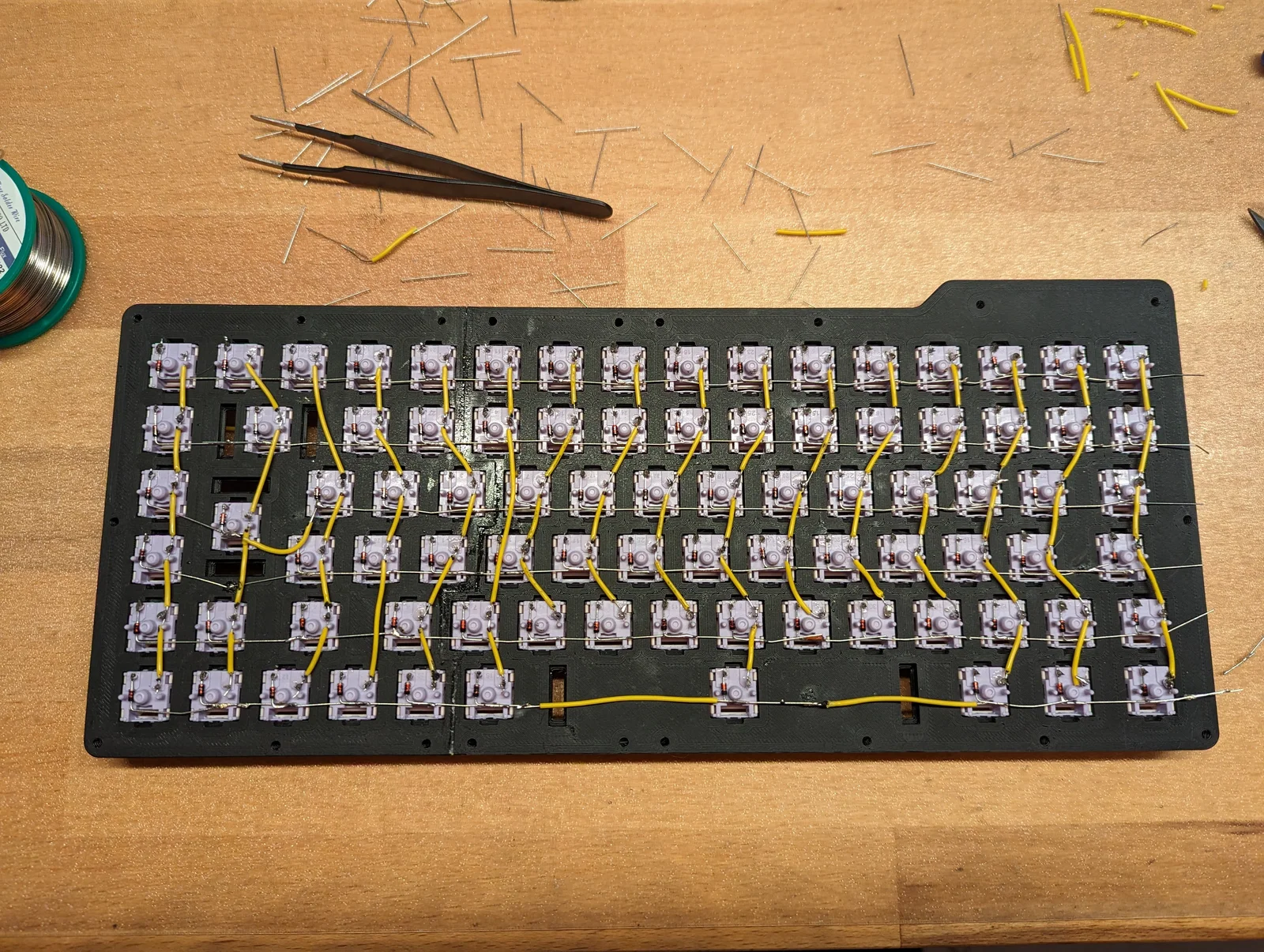

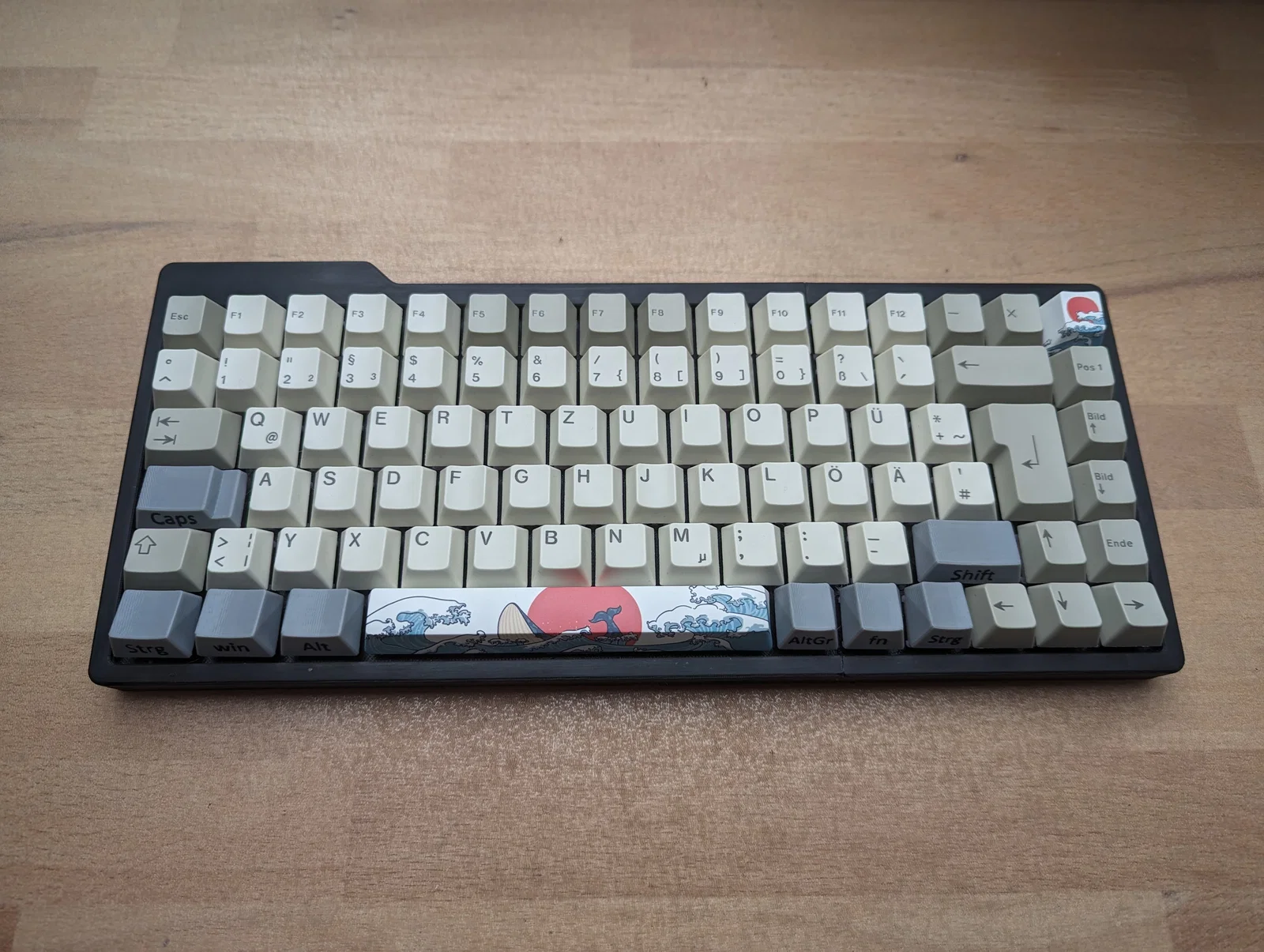

Đây là bàn phím handwired đầu tiên của mình; trước đó mình còn chưa từng build một custom keyboard, với lại mình hàn rất tệ, nhưng cuối cùng mọi thứ vẫn chạy ổn và mình gõ rất thích. Nên bạn đừng ngại thử làm theo.

Về phần software, mình dùng KMK Firmware. Các file đính kèm có thể dùng làm ví dụ cho layout German QWERTZ.

Hướng dẫn in

Mình slice model với infill 50%, hy vọng bàn phím sẽ chắc và cho âm thanh ổn. Tất cả đều được in bằng PLA.

Với các phần top, mình dùng 6 perimeters và bật ironing ở lớp trên cùng. Do bị warping nhẹ nên lớp trên cùng không được hoàn hảo, mình phải chà nhám lại một chút.

Phần đáy bên trái cần supports ở phần bị overhang.

Chọn màu đỡ chán hơn màu đen nha :)

Lắp ráp

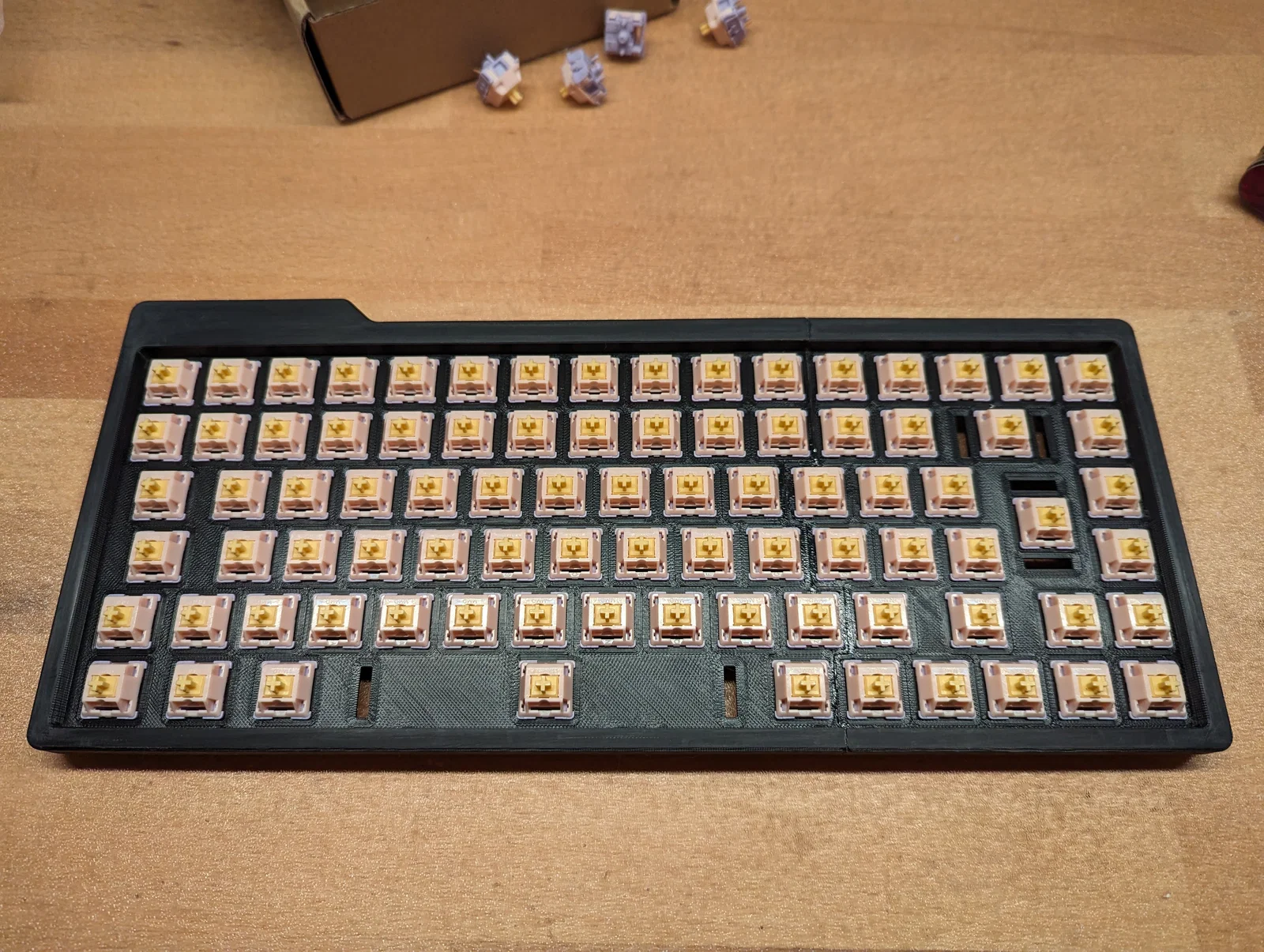

Mình dán keo hai nửa phần trên lại với nhau, dùng các chốt (dowels) từ model gốc, nhưng không dán các phần đáy lại (do đường cắt lệch, bắt vít là đủ chắc rồi).

BoM

• 84 key switches (mình dùng MMD Princess tactile 48g) và keycaps
• 84 diode (1N4148)
• Vít M3 đầu chìm (countersunk)
  • 9x M3x10
  • 2x M3x12
  • 9x M3x16
• Stabilizer Costar (1x 6.25u (spacebar) và 2x 2u (return và backspace)
• USB-C Pi Pico (Lite Black 16M)
• Dây điện (mình cần hơn 1 mét một chút)
