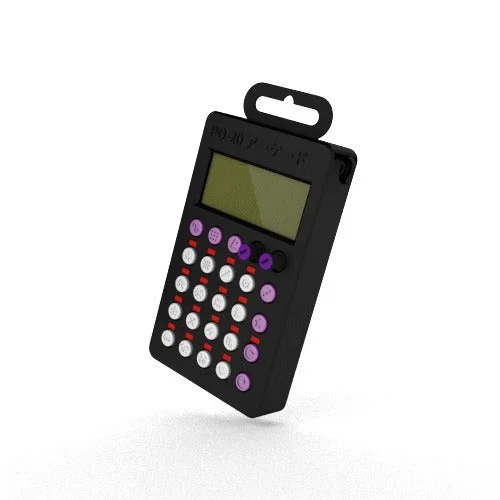

Case cho Pocket Operator (Pocket Operator Case)

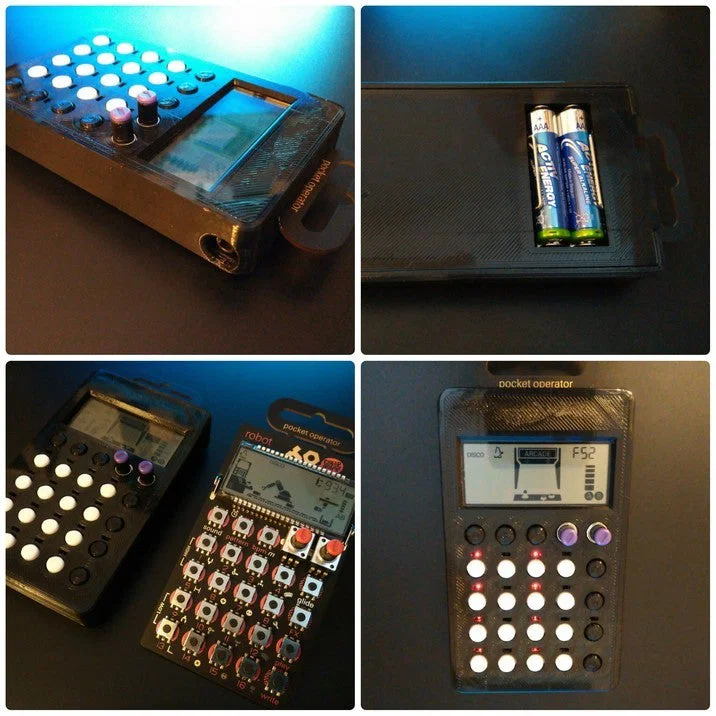

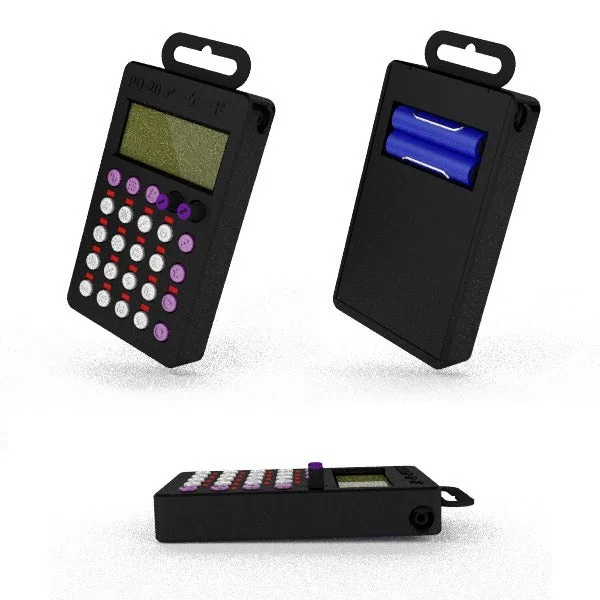

Đây là một cái case cho dòng synthesizer Pocket Operator của Teenage Engineering. Các điểm chính:

• Phím bấm vẫn bấm thoải mái, không bị kẹt

• Đèn LED vẫn nhìn rõ

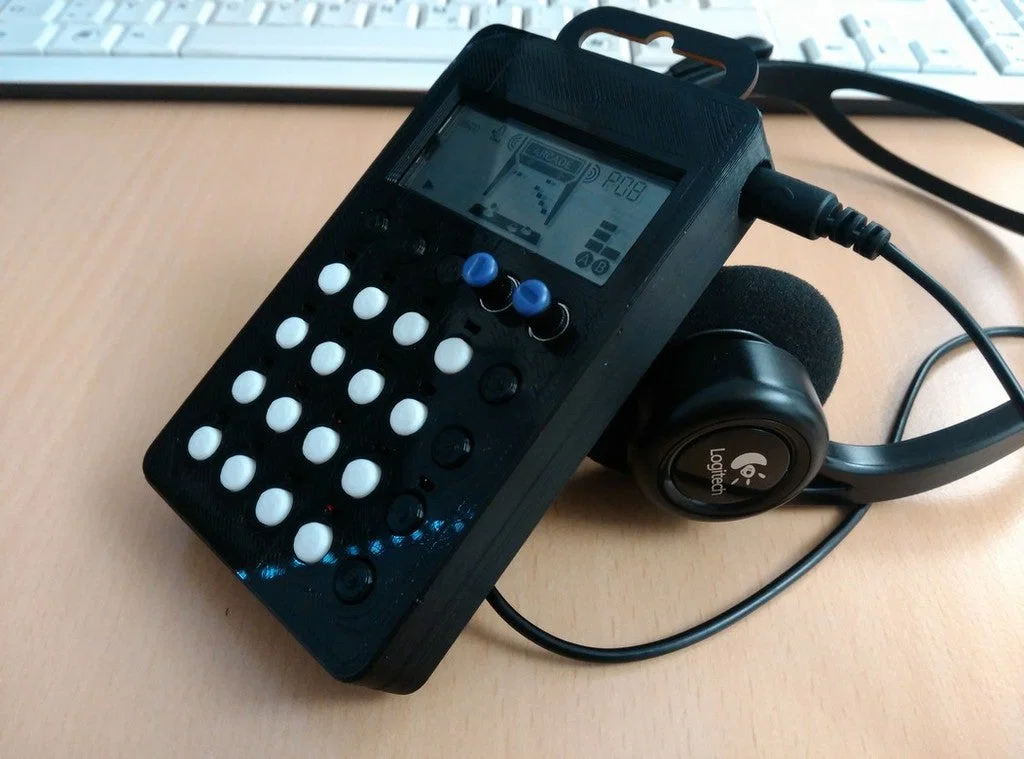

• Cổng audio vẫn cắm được với jack cao su (rubberized) size tiêu chuẩn

• Có thể giữ lại móc treo bẻ rời (break-away hanger) nếu muốn

• Có thể giữ lại chân chống bằng dây (wire-stand)

• Không cần keo hay ốc vít

• In được bằng máy in FDM cấu hình thấp
  File nguồn được tạo bằng FreeCAD 0.15.

  Lưu ý: Có thêm phiên bản case, nút bấm và light guide được tối ưu cho in SLS/SLA trên shapeways: https://www.shapeways.com/shops/cdb

  Tương thích với các mẫu này:

• Nút ký hiệu PO-20: http://www.thingiverse.com/thing:1410100

• Nút có số: http://www.thingiverse.com/thing:1617681

• Light guides (khó!): http://www.thingiverse.com/thing:2091660

• Mic Frontplate: https://www.thingiverse.com/thing:2779257

• Experimental eurorack frontplate: https://www.thingiverse.com/thing:3039287

• Button Customizer: https://www.thingiverse.com/thing:3668411
  Các bản remix/tương thích do người khác làm:

• Nút light guide bởi Axeman72: https://www.thingiverse.com/thing:2090105

• Mini lever bởi RJ_12: https://www.thingiverse.com/thing:1489435

• Ký hiệu PO-28 bởi KingWarin: https://www.thingiverse.com/thing:3441682
  Cập nhật (30/01/2018)

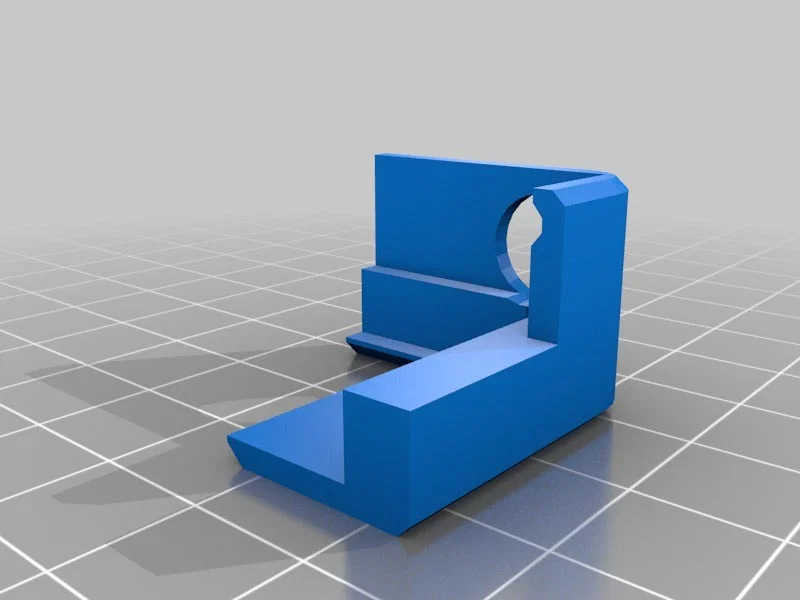

  Thêm lỗ microphone lên mặt trước (Case_Front_full_v6_mic_rotated.stl) cho dòng PO mới (PO-32, 33, 35).

Cập nhật 02/2018
Cảm ơn rất nhiều bạn đã gửi tip ủng hộ cho cái case này. Đây là lần đầu tiên mình nhận được, thấy rất trân trọng!

Cập nhật (08/08/2018)
Thêm experimental eurorack frontplate. (Thing 3039287)

Cập nhật (02/06/2019)
Thêm Button Customizer (Thing 3668411)

Hướng dẫn in (Print instructions)

Danh mục: Audio Summary

Đây là một cái case cho dòng synthesizer Pocket Operator của Teenage Engineering. Các điểm chính:

• Phím bấm vẫn bấm thoải mái, không bị kẹt

• Đèn LED vẫn nhìn rõ

• Cổng audio vẫn cắm được với jack cao su (rubberized) size tiêu chuẩn

• Có thể giữ lại móc treo bẻ rời (break-away hanger) nếu muốn

• Có thể giữ lại chân chống bằng dây (wire-stand)

• Không cần keo hay ốc vít

• In được bằng máy in FDM cấu hình thấp
  File nguồn được tạo bằng FreeCAD 0.15.

  Lưu ý: Có thêm phiên bản case, nút bấm và light guide được tối ưu cho in SLS/SLA trên shapeways: https://www.shapeways.com/shops/cdb

  Tương thích với các mẫu này:

• Nút ký hiệu PO-20: http://www.thingiverse.com/thing:1410100

• Nút có số: http://www.thingiverse.com/thing:1617681

• Light guides (khó!): http://www.thingiverse.com/thing:2091660

• Mic Frontplate: https://www.thingiverse.com/thing:2779257

• Experimental eurorack frontplate: https://www.thingiverse.com/thing:3039287

• Button Customizer: https://www.thingiverse.com/thing:3668411
  Các bản remix/tương thích do người khác làm:

• Nút light guide bởi Axeman72: https://www.thingiverse.com/thing:2090105

• Mini lever bởi RJ_12: https://www.thingiverse.com/thing:1489435

• Ký hiệu PO-28 bởi KingWarin: https://www.thingiverse.com/thing:3441682
  Cập nhật (30/01/2018)
  Thêm lỗ microphone lên mặt trước (Case_Front_full_v6_mic_rotated.stl) cho dòng PO mới (PO-32, 33, 35).

Cập nhật 02/2018
Cảm ơn rất nhiều bạn đã gửi tip ủng hộ cho cái case này. Đây là lần đầu tiên mình nhận được, thấy rất trân trọng!

Cập nhật (08/08/2018)
Thêm experimental eurorack frontplate. (Thing 3039287)

Cập nhật (02/06/2019)
Thêm Button Customizer (Thing 3668411)

Thiết lập in (Print Settings)

Hãng máy in:

RepRap

Máy in:

Huxley

Rafts:

Không

Supports:

Không

Độ phân giải:

0.3mm

Infill:

30% Honeycomb

Ghi chú:

Thiết lập máy in tối thiểu khuyến nghị:
Hotend: 0.5 mm
Layer height: 0.3 mm
Perimeters: 3
Solid layers top/bot: 2/2
Seam position: aligned
Infill density: 30%
Fill pattern: honeycomb
Top/bottom fill pattern: rectilinear (cho case), concentric (cho nút bấm)

Sau khi in (Post-Printing)

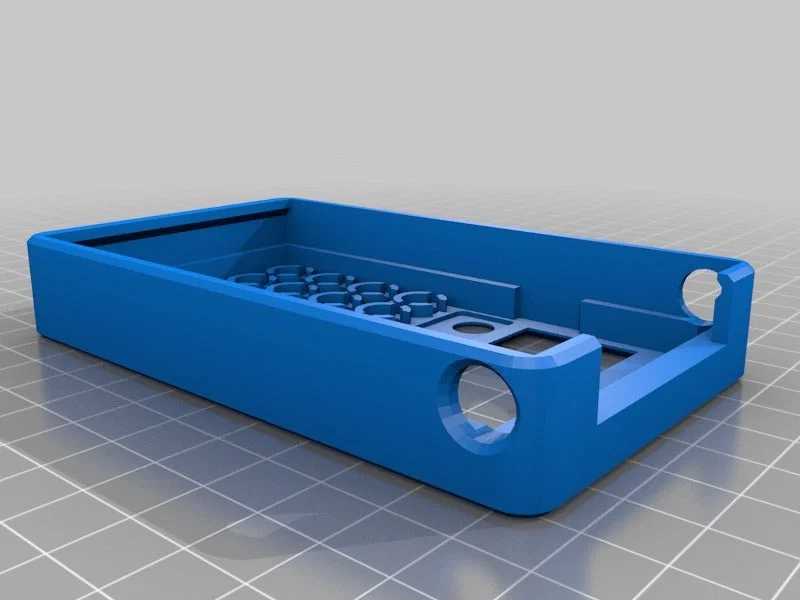

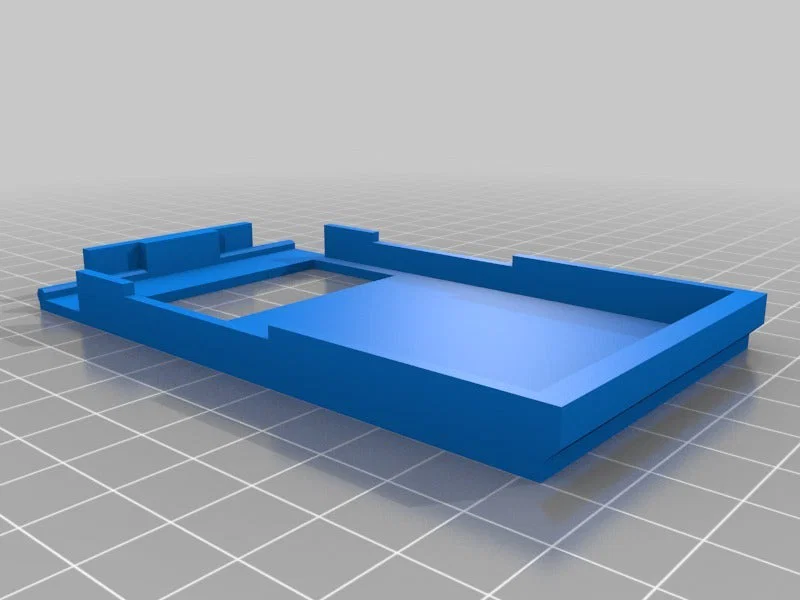

Làm sạch đường seam

Vệ sinh mặt trong của tấm front panel, loại bỏ các đường seam. PCB của Pocket Operator nên vừa khít ở trong mà không cần dùng lực quá nhiều.

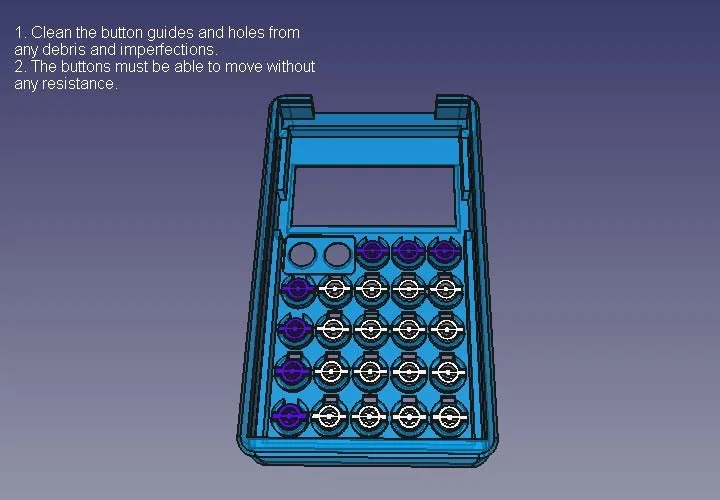

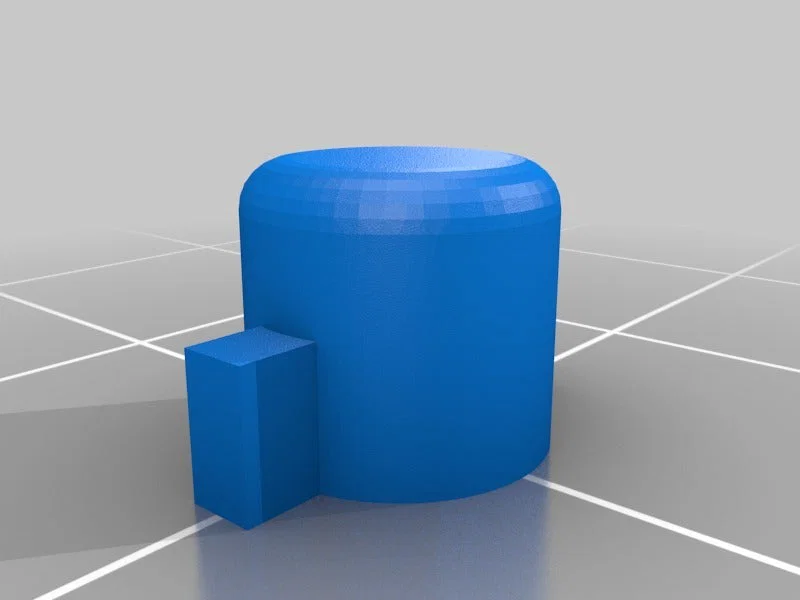

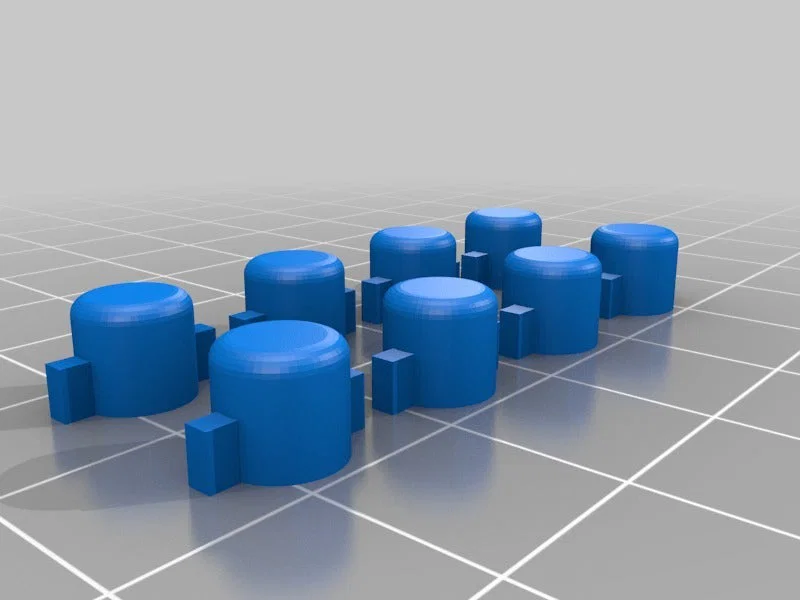

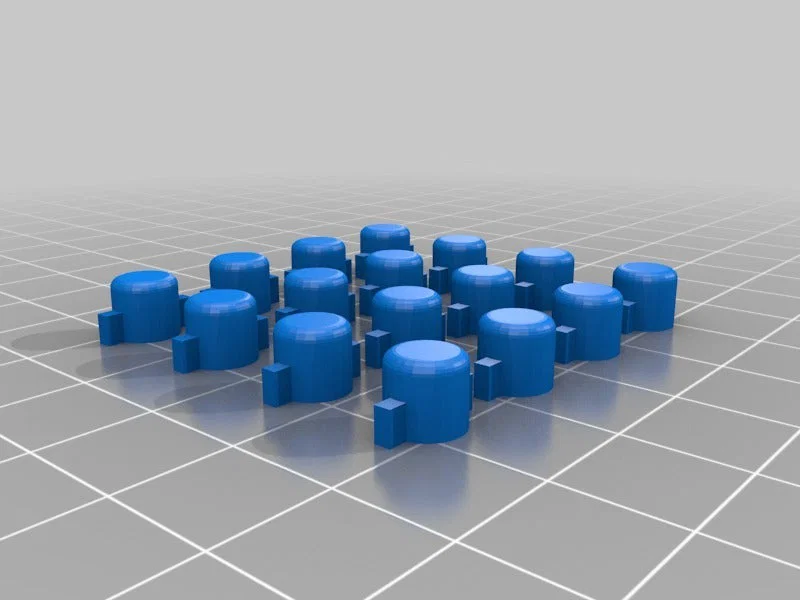

Vệ sinh phần dẫn hướng nút (button guide)

Làm sạch các rãnh dẫn nút và lỗ khỏi bụi bẩn, bavia và lỗi in. Nút phải di chuyển trơn tru, không bị cấn.

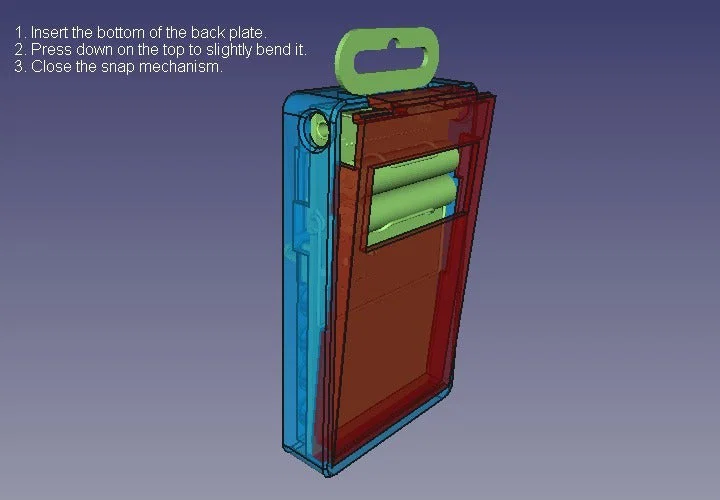

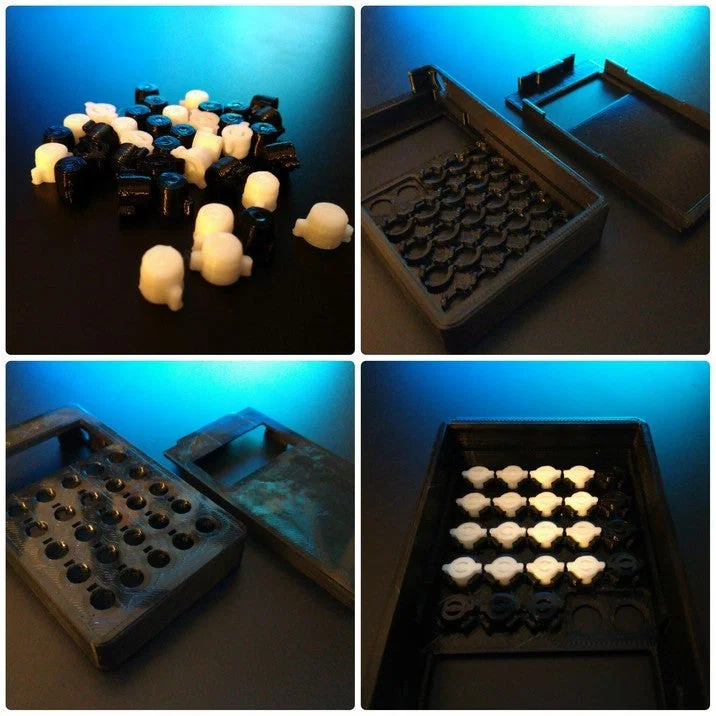

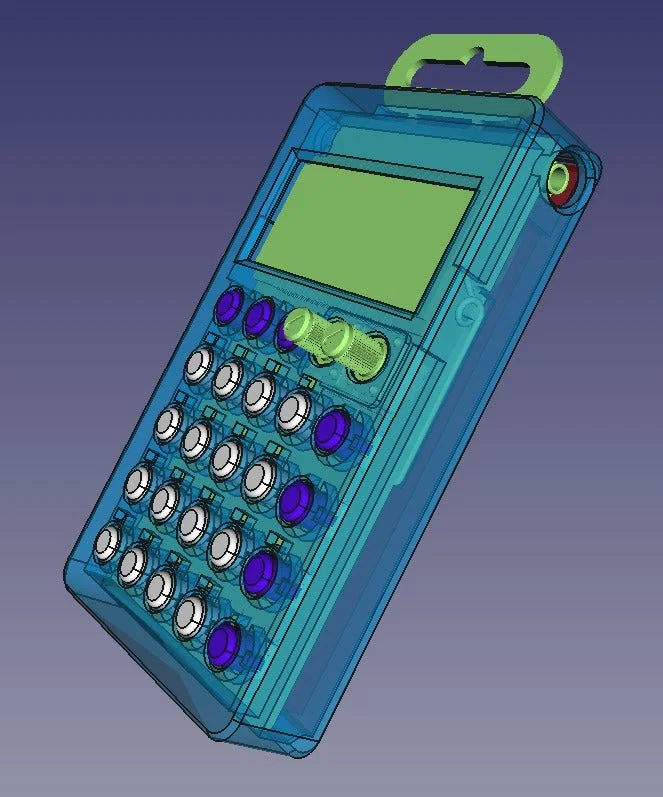

Lắp ráp (Assembly)

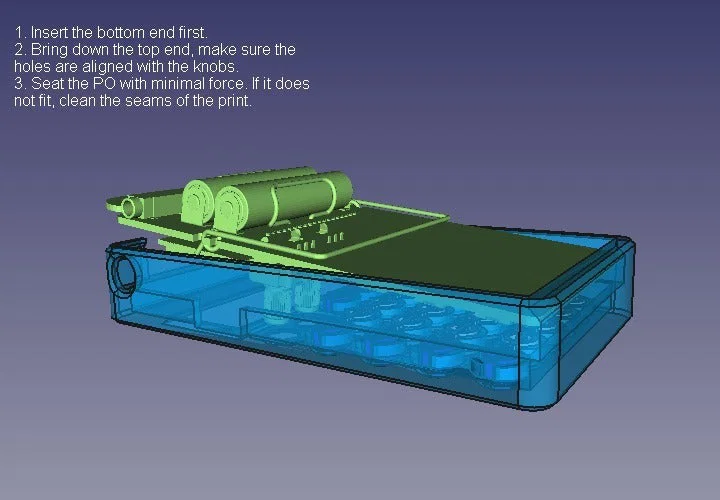

Xem hướng dẫn trong các hình đi kèm.

Video

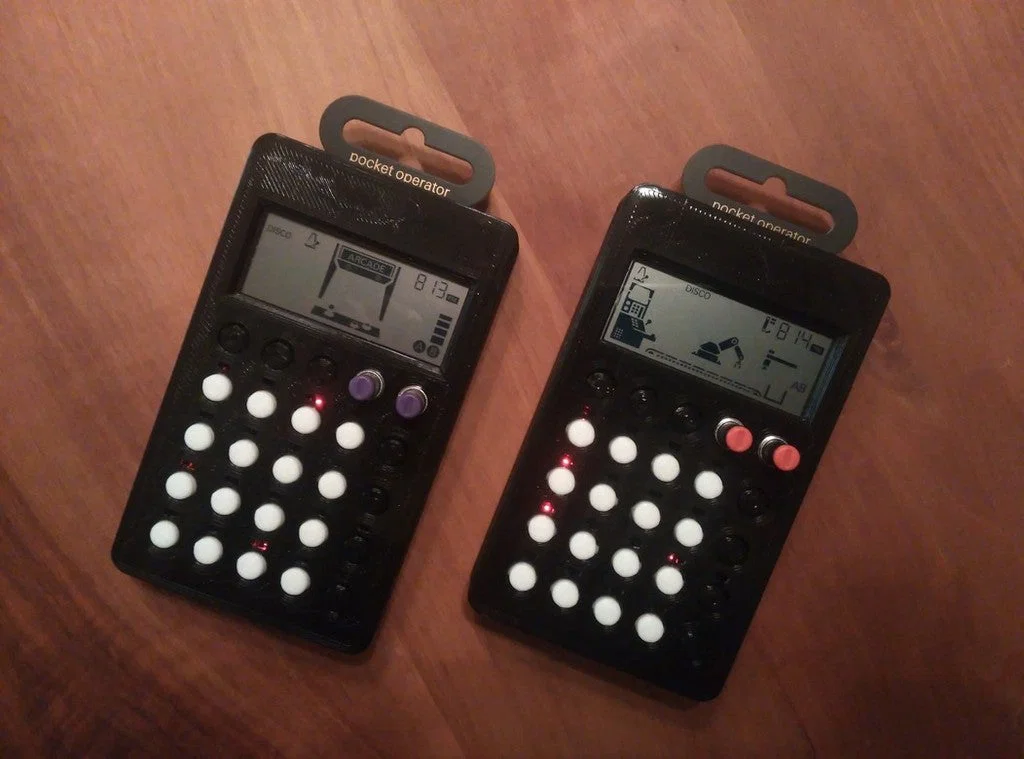

Cho thấy một số bản prototype và bản case in tại shapeways.

Demo ngắn 2 Pocket Operator dùng case này.
