Vỏ (case) Raspberry Pi Zero đơn giản, gọn và cứng cáp

Thêm một mẫu case cho Raspberry Pi Zero. Mẫu này đơn giản, gọn và khá cứng cáp.

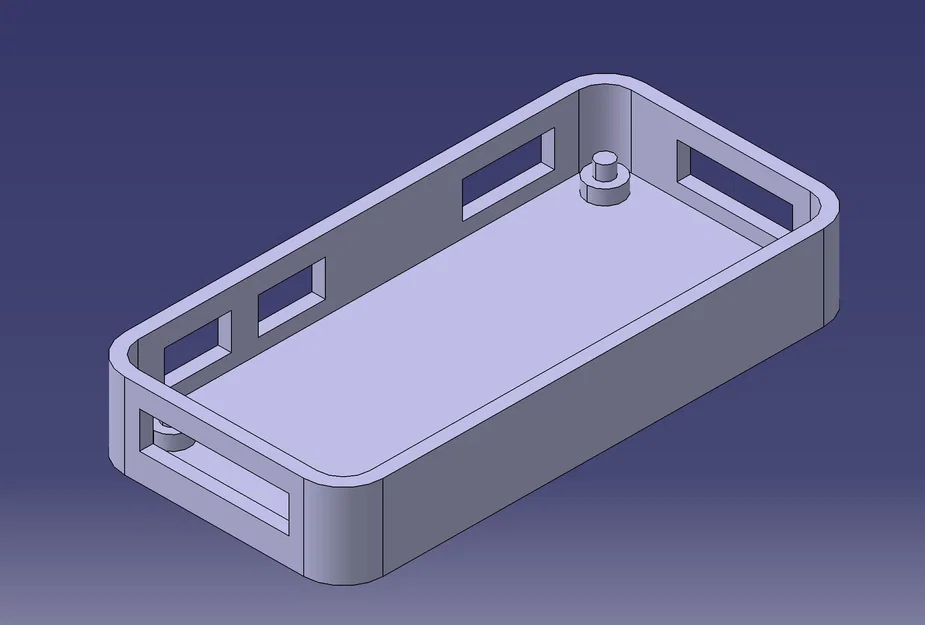

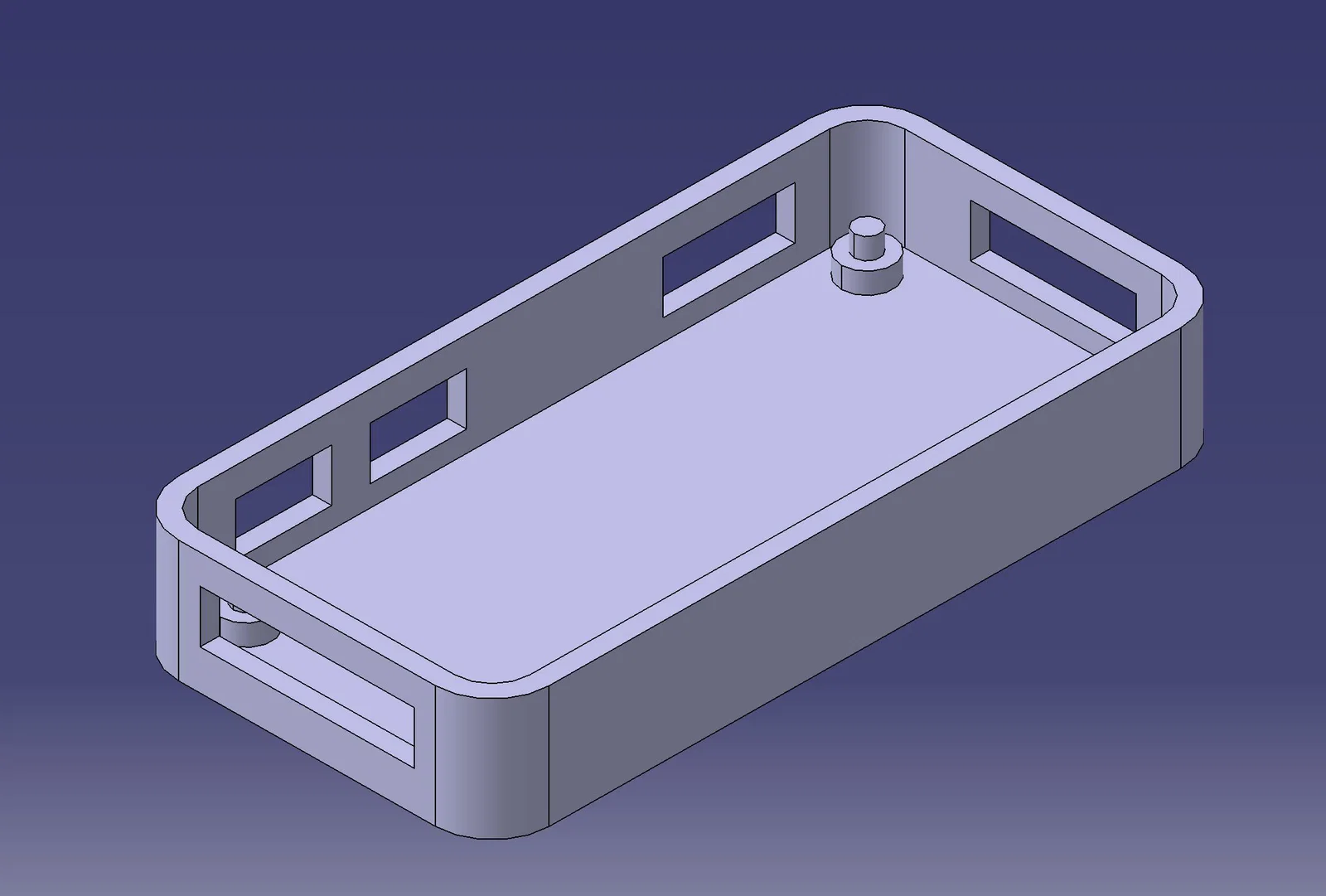

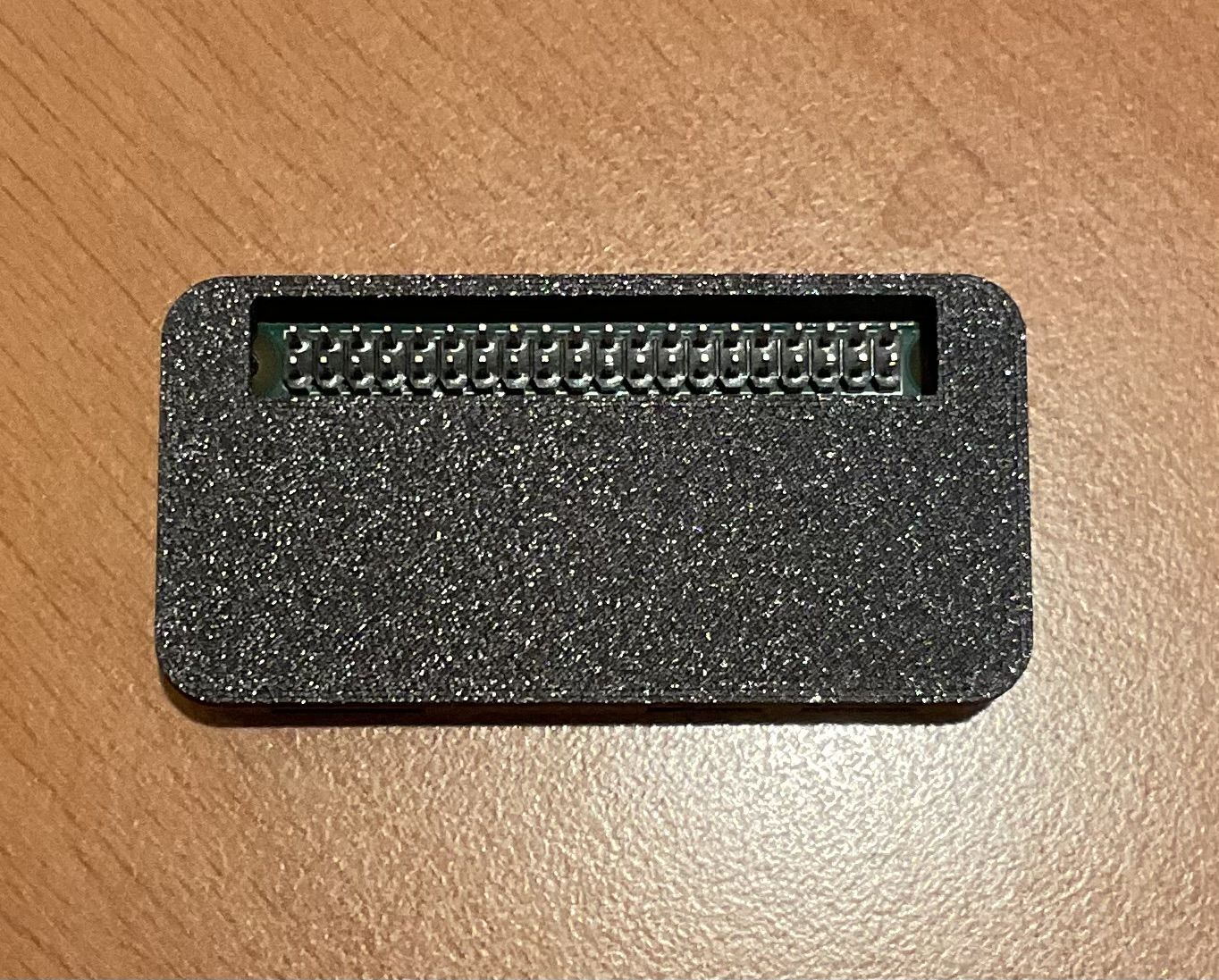

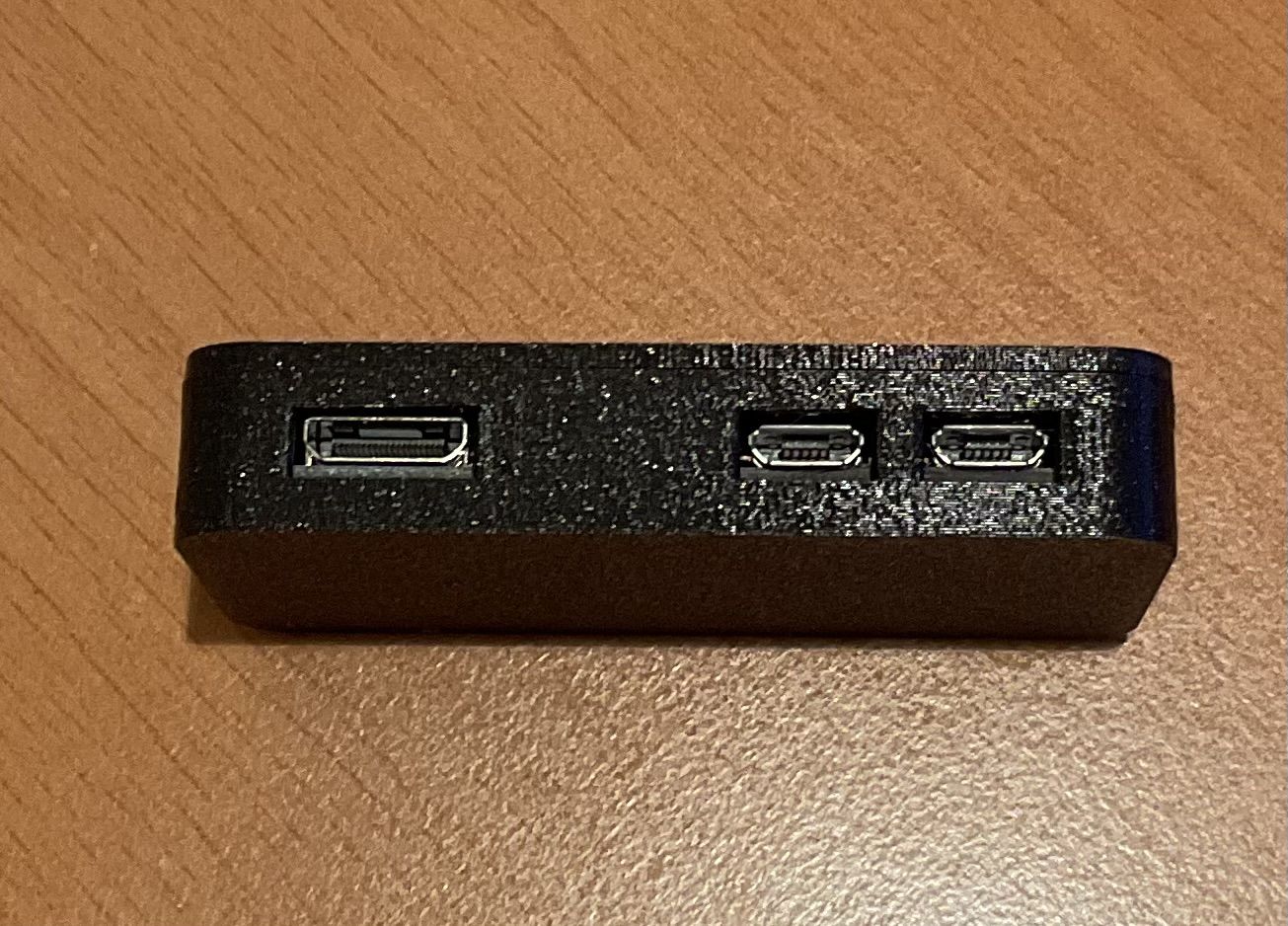

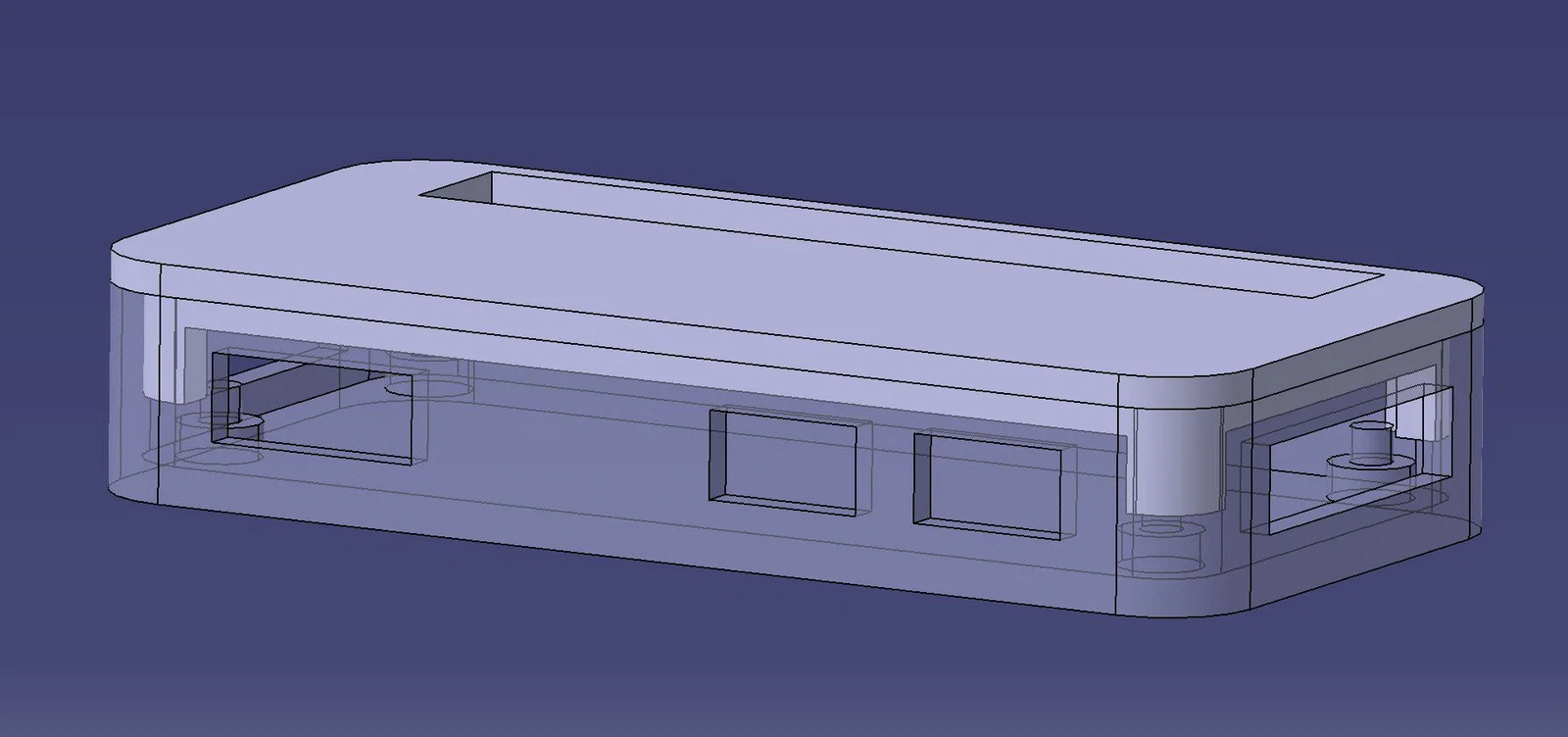

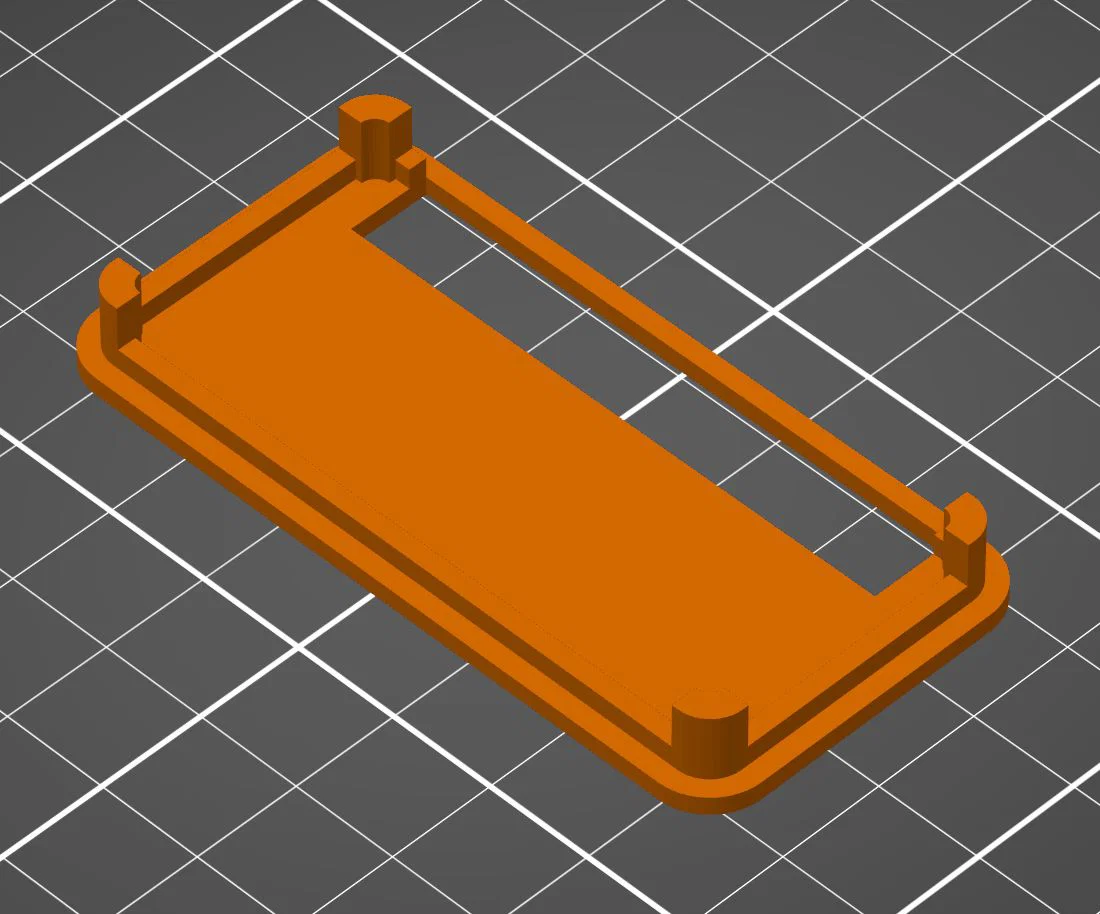

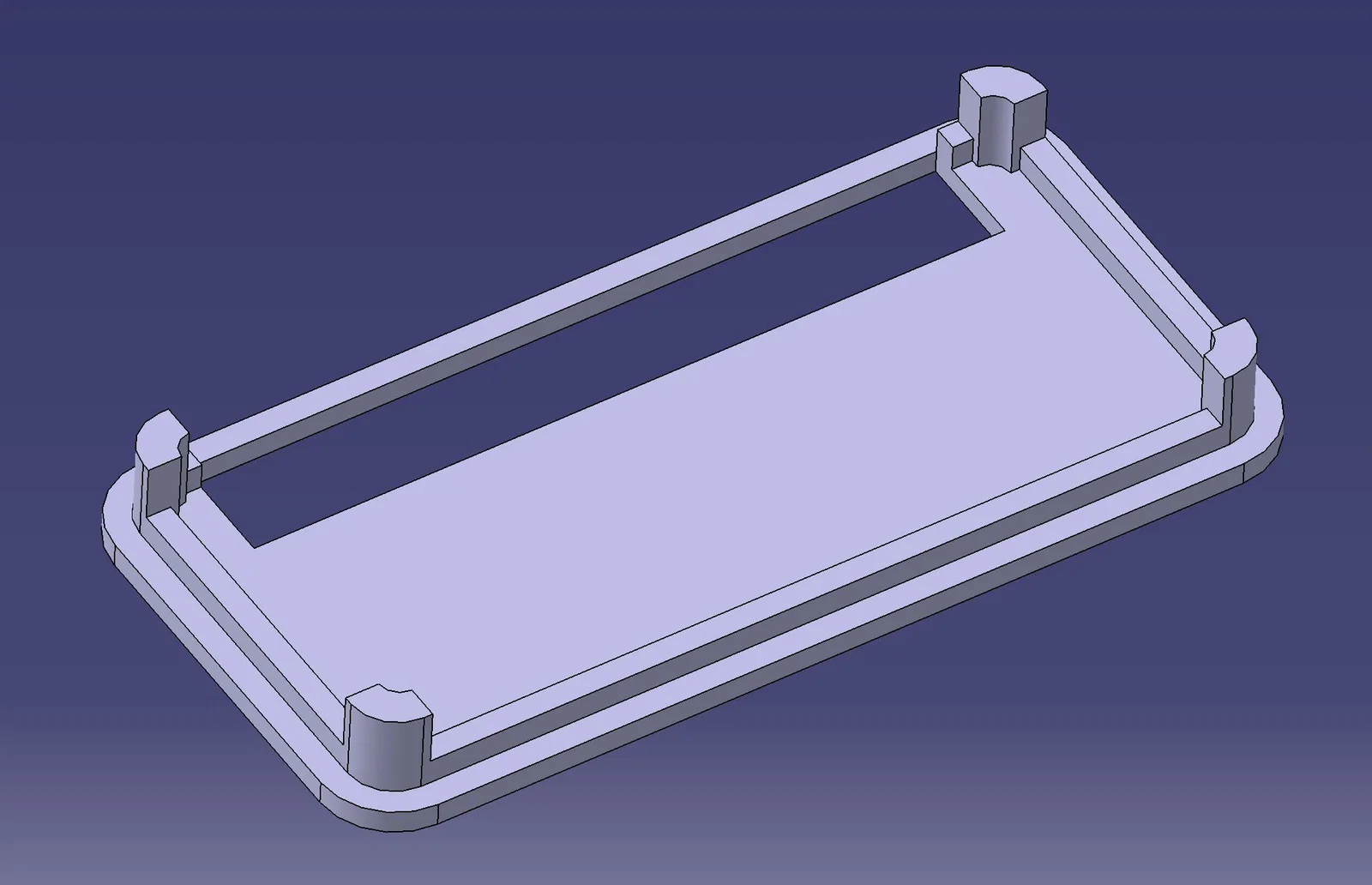

Phần nắp (cover) lắp kiểu press fit với thân case. Board được đặt lên bốn chốt và từ phía trên sẽ được nắp ép giữ lại. Khe hở danh định giữa board và case là 0.5 mm; các cổng USB/HDMI nhô ra khỏi board nên sẽ “ép” việc lắp theo một chiều nhất định.
Để đưa board vào case, trước tiên ấn xuống phía GPIO, sau đó nhẹ nhàng ấn phía có cổng USB/HDMI. Khi ấn phía USB/HDMI của board, bạn có thể thử bẻ hơi mở nhẹ phần cạnh này của case.

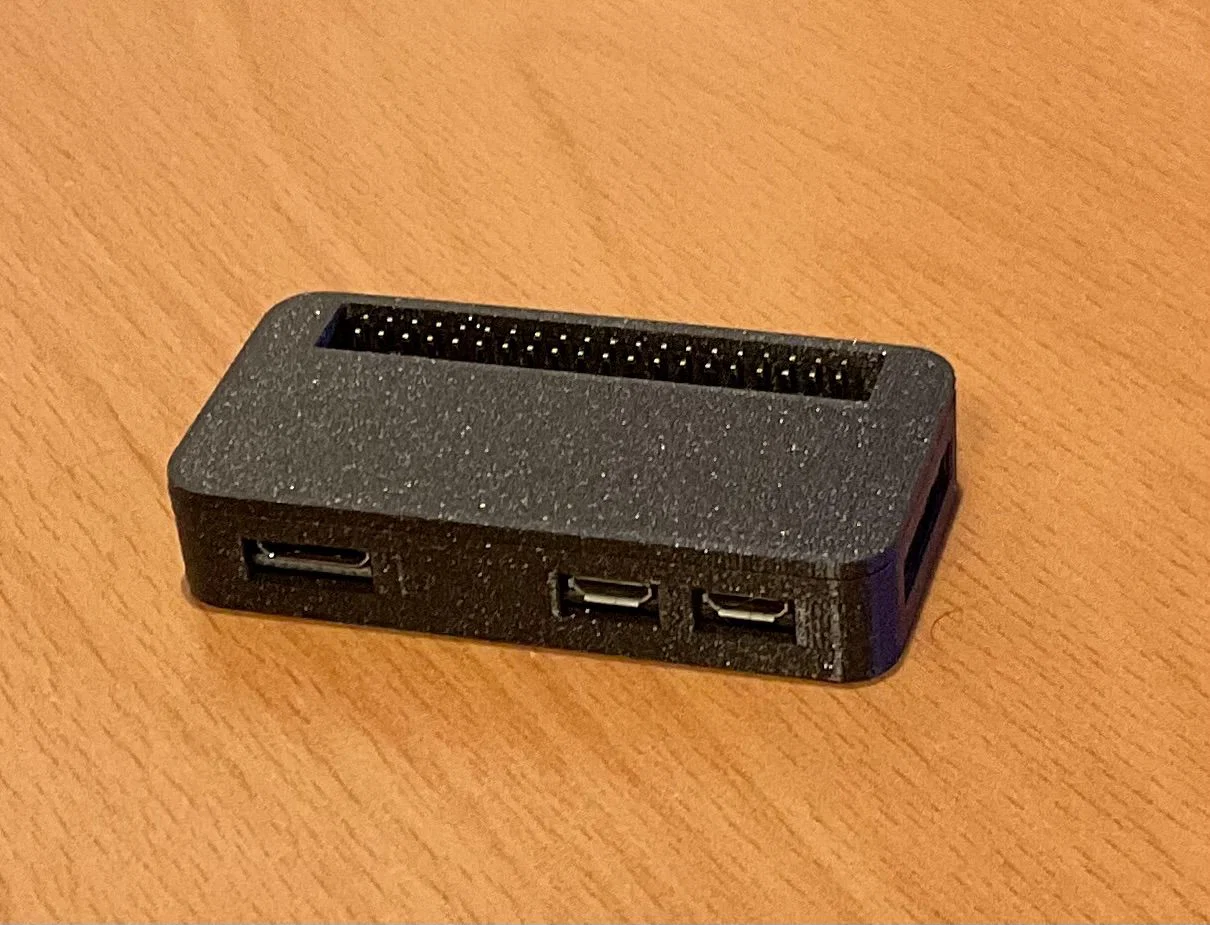

Board sẽ nằm chắc trong vỏ mà không cần ốc. Kiểu press fit giúp nắp không tự rơi ra, nhưng khi cần thì vẫn tháo ra lại dễ dàng.

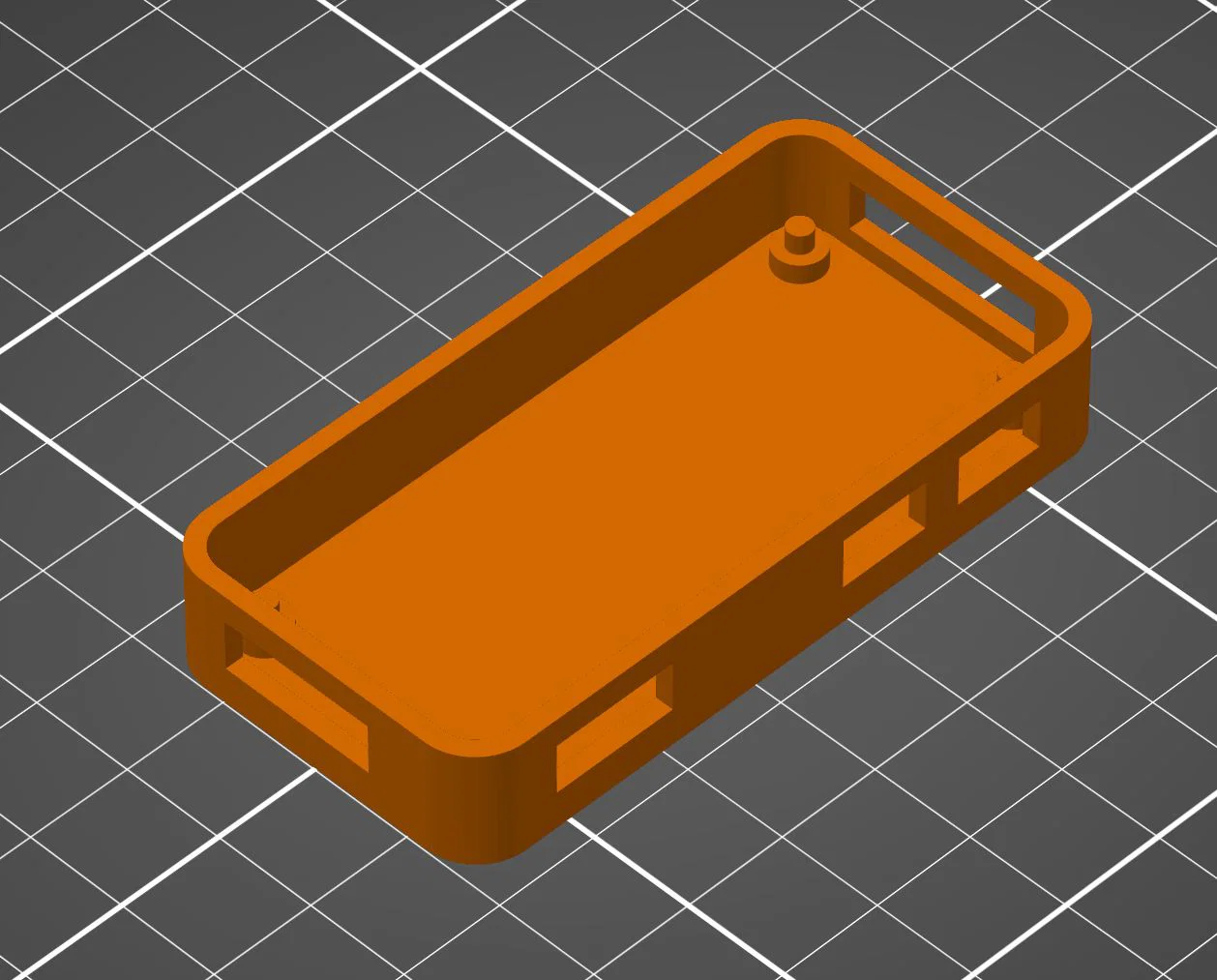

Thiết lập in:

• Layer height: 0.2 mm
• Perimeters: 2
• Infill: 20%
• Supports: No

Cập nhật

Đã thêm biến thể model (chỉ file STL) với khe hở quanh board lớn hơn:

• Case.stl, CaseTop.stl - model gốc với khe hở 0.5 mm so với board;
• Case_vB, CaseTop_vB.stl, CaseTop_vB_Closed.stl - model với khe hở 1.5 mm so với board.

_CaseTop_vBClosed - nắp kín thay thế cho Raspberry Pi khi không gắn pin.
