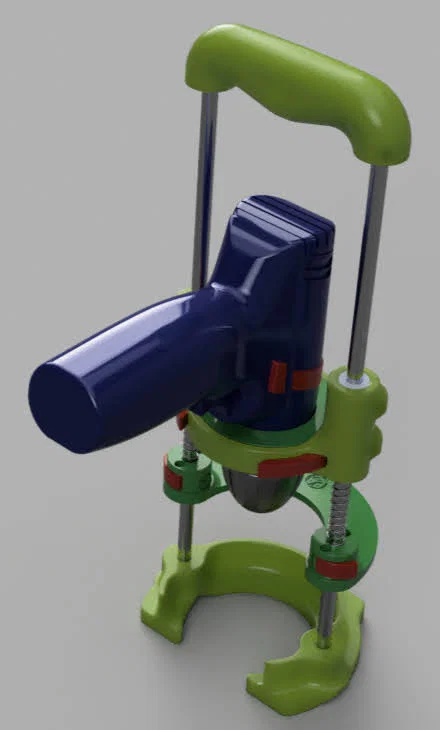

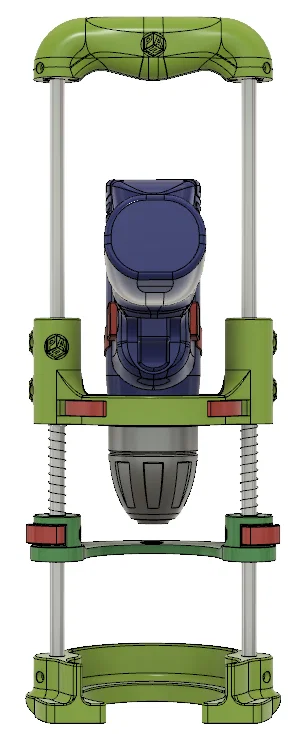

Đồ gá khoan đa năng (dùng để khoan vuông góc)

Cái đồ gá khoan này giúp mình khoan lỗ vuông góc với bề mặt phẳng, thanh tròn hoặc ống một cách chuẩn xác.

Việc tùy biến cho các loại máy khoan khác cũng khá dễ dàng, anh em chỉ cần chỉnh sửa các file thiết kế STEP hoặc F3D có sẵn trong phần “adapter for your own tool”. Phần khó nhất là đo đạc kích thước máy khoan của bạn sao cho chuẩn, vì mỗi loại máy có cấu tạo hình trụ, hình côn hoặc các yếu tố khác nhau.

Ban đầu mình thiết kế cái adapter này cho máy khoan pin Bosch của mình (Bosch GSR 12V-15 FC), nhưng sau đó mình đã cải tiến nó trở nên đa năng hơn bằng cách thêm một cái adapter có thể dễ dàng tùy chỉnh để lắp cho nhiều loại máy khoan khác nhau.

Nhiều bạn khác cũng đã làm các adapter cho nhiều dòng máy khoan đa dạng, mình đã remix lại để chúng khớp với đồ gá khoan này:

Anh em nhớ chia sẻ file lên printables.com nếu tự làm adapter mới nhé!

Mình thiết kế đồ gá này dùng cho thanh trượt tròn 8mm và bạc đạn thường thấy trong máy in 3D.

Các loại ốc vít cần thiết đã được liệt kê trong file “other parts.png”.

In ấn:

• Anh em có thể tăng số lượng vỏ (vertical shells) nếu muốn chắc chắn hơn. Mình đã in với 3 vỏ và cho kết quả rất tốt.
• Riêng các bộ phận chặn độ sâu (depth stop), mình khuyên anh em nên in với 5 vỏ để giữ lực kẹp tốt nhất.
• Tất cả các file STL đã được đặt đúng hướng, không cần thêm support.

Hậu xử lý:

• Tùy vào chất lượng in, anh em có thể cần chà nhám một chút để adapter khớp với máy khoan và đồ gá.
• Các phần depth stop - lock housing và adapter - Bosch… đã có sẵn support được thiết kế bên trong, cần gỡ bỏ trước khi lắp ráp.

Cập nhật:

2023-11-22

• Bỏ rãnh dẫn hướng trên đồ gá và dời vị trí cần khóa. Việc lắp/tháo vòng adapter giờ đã dễ dàng hơn nhiều.

  2024-02-26

• Theo yêu cầu của nhiều bạn, mình đã thêm lỗ bắt vít vào phần đế để anh em có thể lắp thêm tấm lót tự chế.
