Bộ gá khoan vuông góc (universal) – Perpendicular Drilling Jig

LƯU Ý! Mình có làm một bản remix của thiết kế này, có sửa lỗi và thêm tính năng mới.

Bạn có thể tìm model mới ở đây:

-----------------------------------------------------------------------------------------------------------

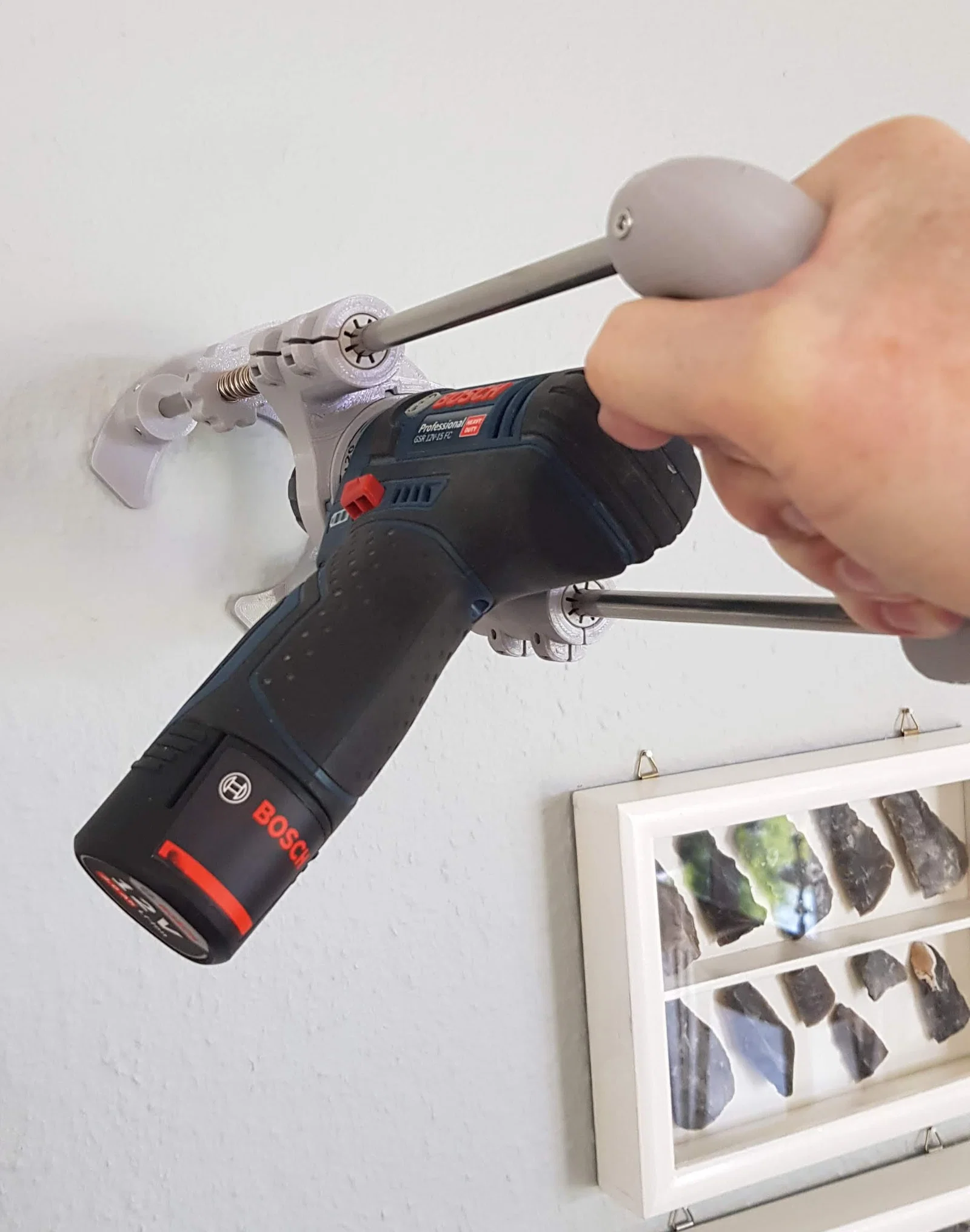

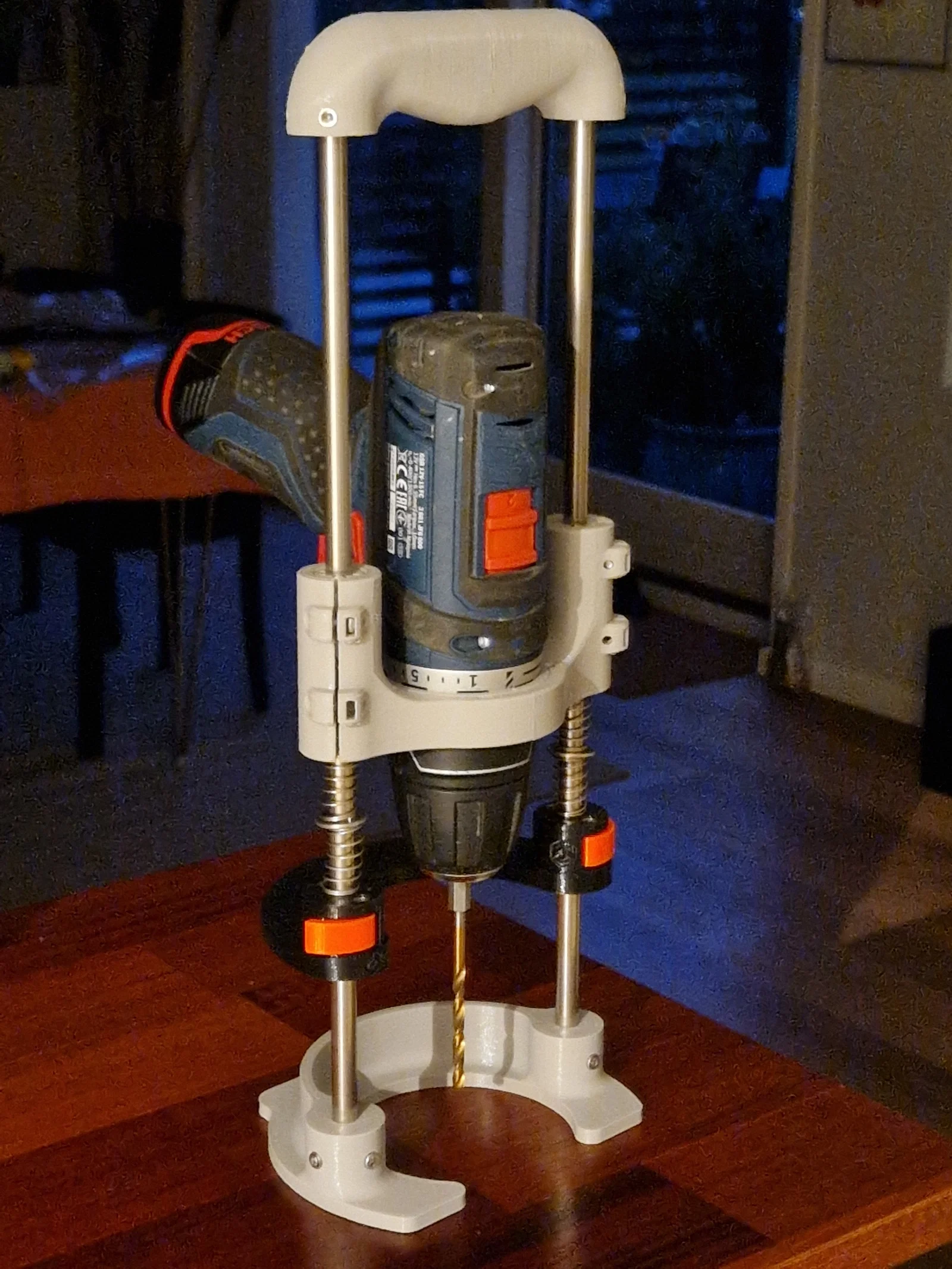

Drilling jig này có thể dùng để khoan lỗ vuông góc với một bề mặt.

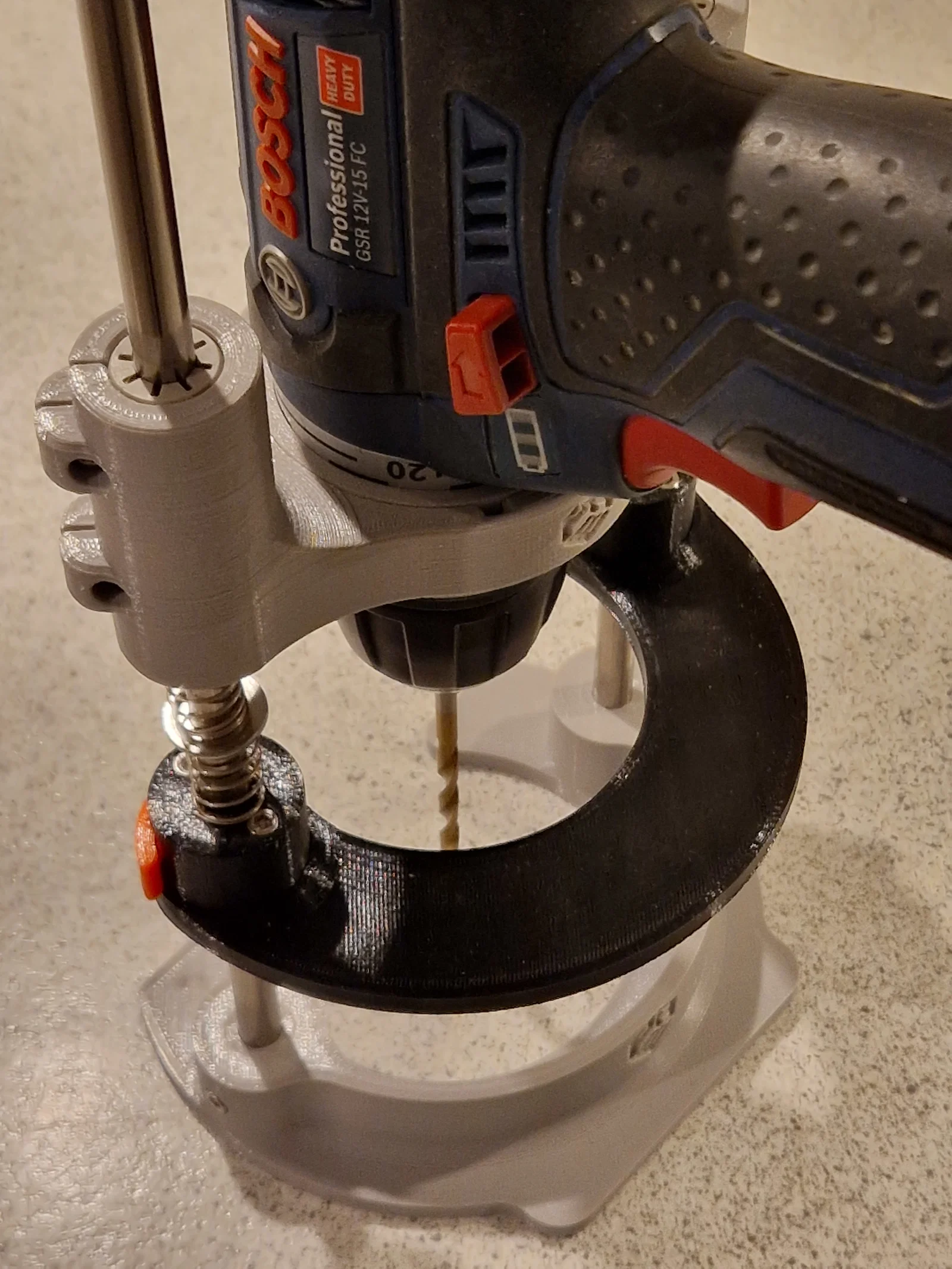

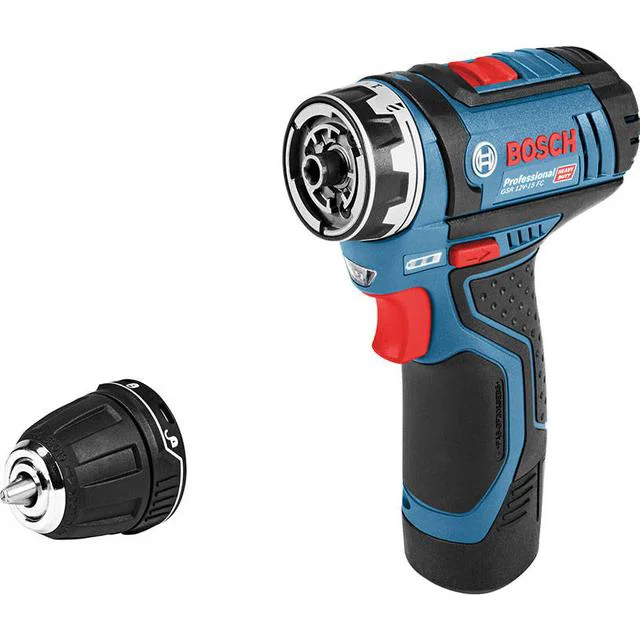

Mình làm nó cho máy khoan pin Bosch của mình (Bosch GSR 12V-15 FC), nhưng sau đó quyết định làm cho nó “universal” hơn bằng cách dùng một locking ring có thể chỉnh/thiết kế lại để gắn vừa các máy khoan pin vào bộ gá.

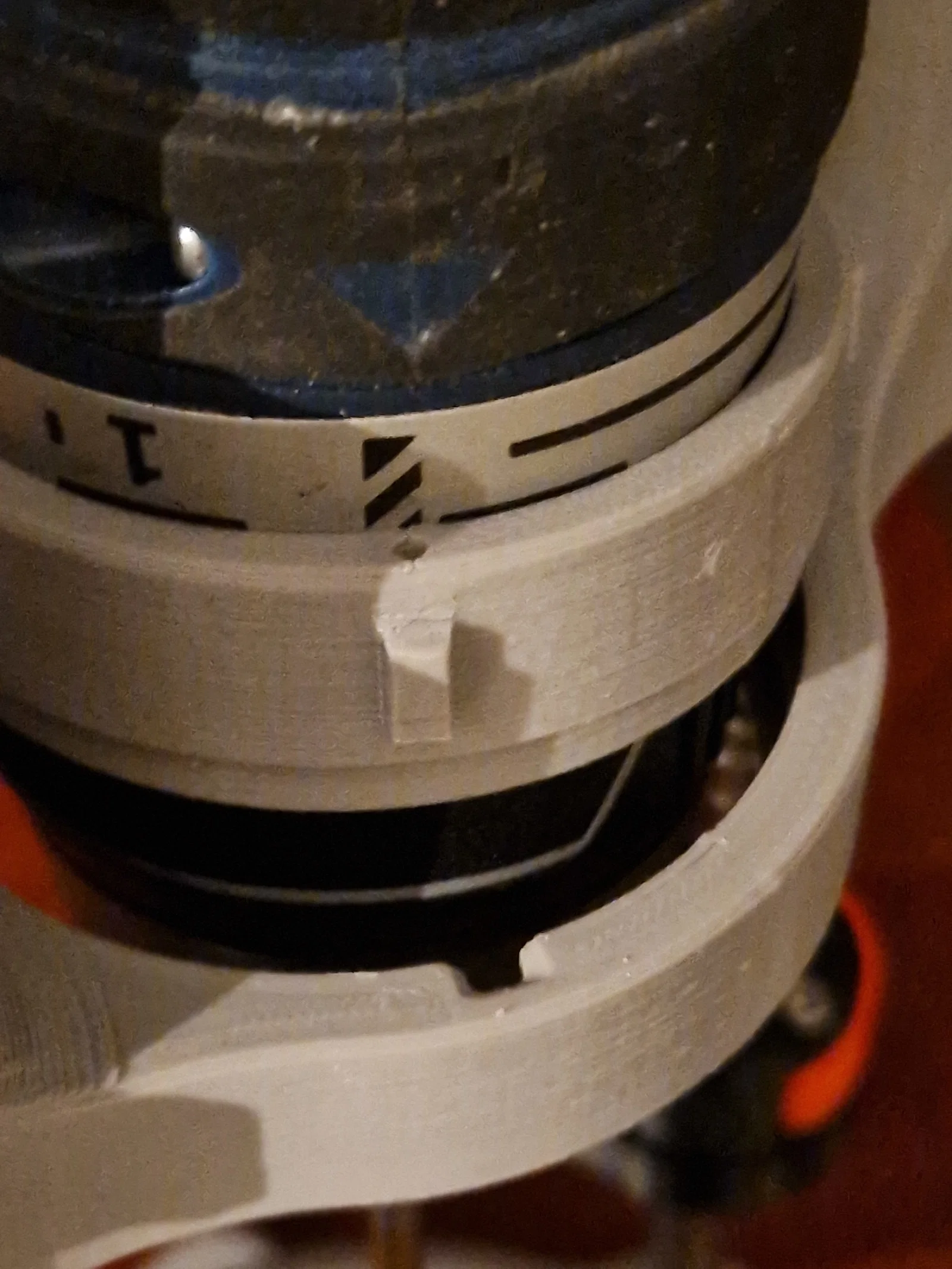

Khá dễ để adapt cho dụng cụ từ hãng khác, bằng cách chỉnh sửa file thiết kế STEP hoặc F3D của adapter locking ring đi kèm (vòng adapter này chỉ vừa với bộ gá cỡ lớn). Phần khó là đo kích thước dụng cụ thật chính xác. Có cái thân trụ, có cái thân côn, và còn vài yếu tố khác cũng cần tính tới. Khe hở (mặc định: 0.15 mm) giữa fixture và adapter có thể chỉnh trong file F3D dạng tham số (parameterized).

Nếu bạn làm thêm adapter khác thì chia sẻ STL-file giúp mình nha :-)

rahix đã làm một adapter vừa với bộ gá cỡ lớn cho Bosch GSR12V-15:

CHRDOELLMANN đã làm một adapter vừa với bộ gá cỡ lớn cho Bosch GSR12V-35FC:

Notrial đã làm một adapter vừa với bộ gá cỡ nhỏ cho DeWalt DCD796:

reichi đã làm một adapter vừa với bộ gá cỡ nhỏ cho Bosch GSR 18V-55:

Chris_300m đã làm một adapter vừa với bộ gá cỡ nhỏ cho Festool TPC/TDC:

Chris_300m đã làm một đế lớn hơn cho máy khoan nặng hơn:

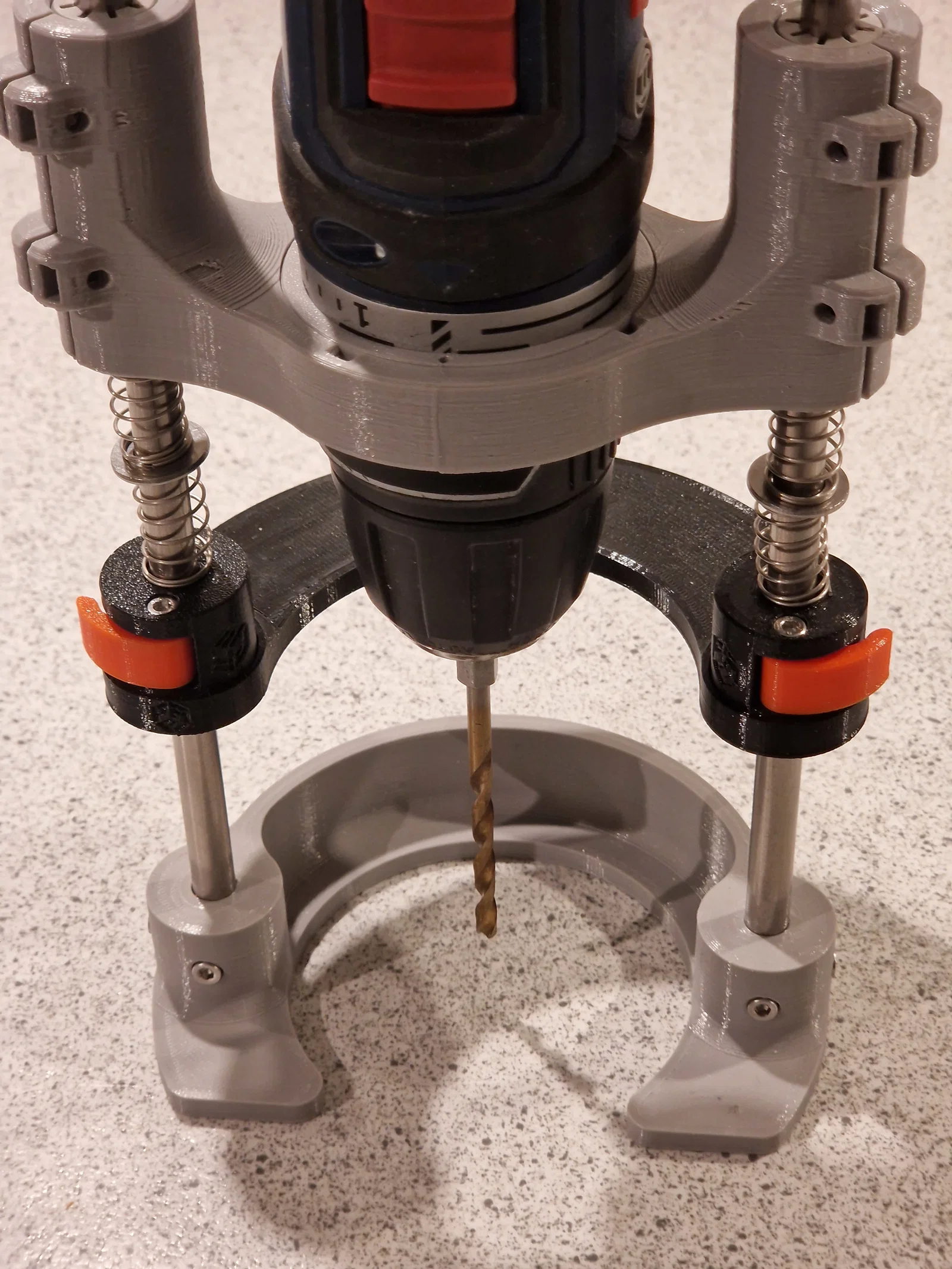

Mình thiết kế jig này cho ty trượt (linear rod) 8mm và bushing loại hay dùng trong máy in 3D.

Có thể bạn không cần dùng linear bushing/bearing mắc tiền. Bạn có thể in cái bushing đi kèm, nhưng lưu ý là cách này không lý tưởng, và có thể bạn sẽ phải tinh chỉnh setting filament một chút.

Danh sách ốc và tán cần thiết được ghi trong file “additional parts.txt”

Printing:

• Bạn có thể tăng số lượng vertical shells nếu muốn. Mình in với 2 vertical shells và cho kết quả tốt.

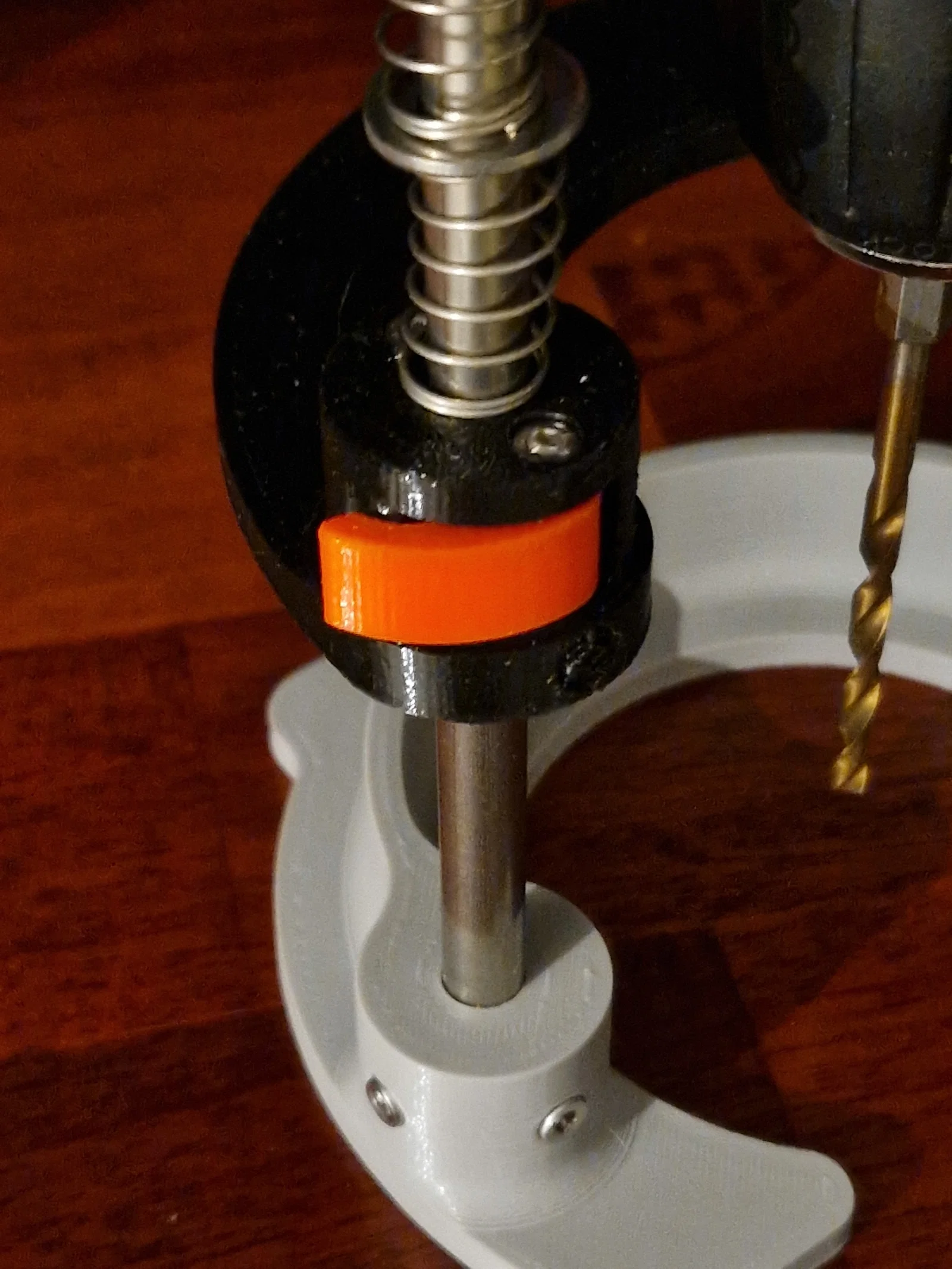

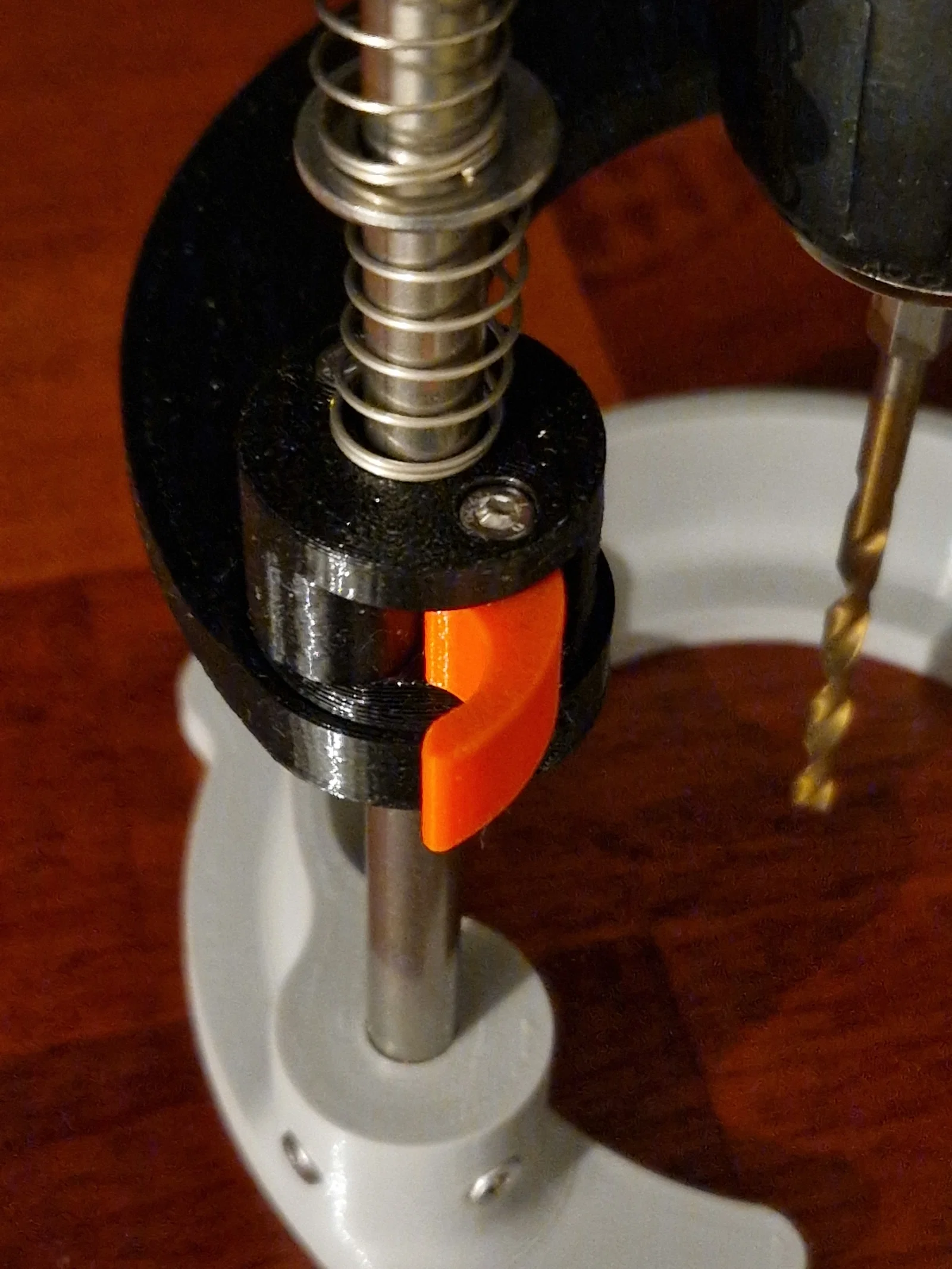

• Mình khuyên bạn in các phần depth stop với 5 vertical shells để giữ lực kẹp.

• Tất cả file STL đều đã đặt hướng in đúng để in không cần support bổ sung.

Post printing:

• Tùy chất lượng in, có thể bạn cần chà nhám (sand) adapter một chút để nó vừa với máy khoan và fixture.

• Gỡ các support dựng sẵn trước khi lắp cụm depth stop.

Lịch sử thay đổi (Change history):

Vui lòng đọc tài liệu change history.
