Giá đỡ ống nghe với cơ chế xoay in sẵn

Đầu tiên, đây là tất cả thiết kế của Tinkerheart... với một chút khác biệt. Đây cũng là bản in đầu tiên của tôi.

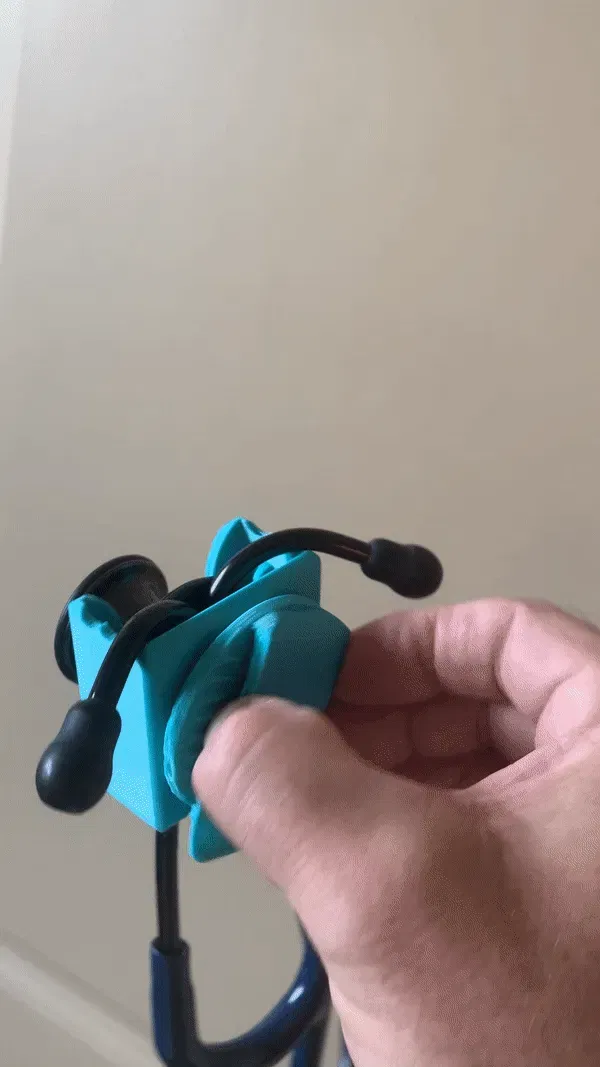

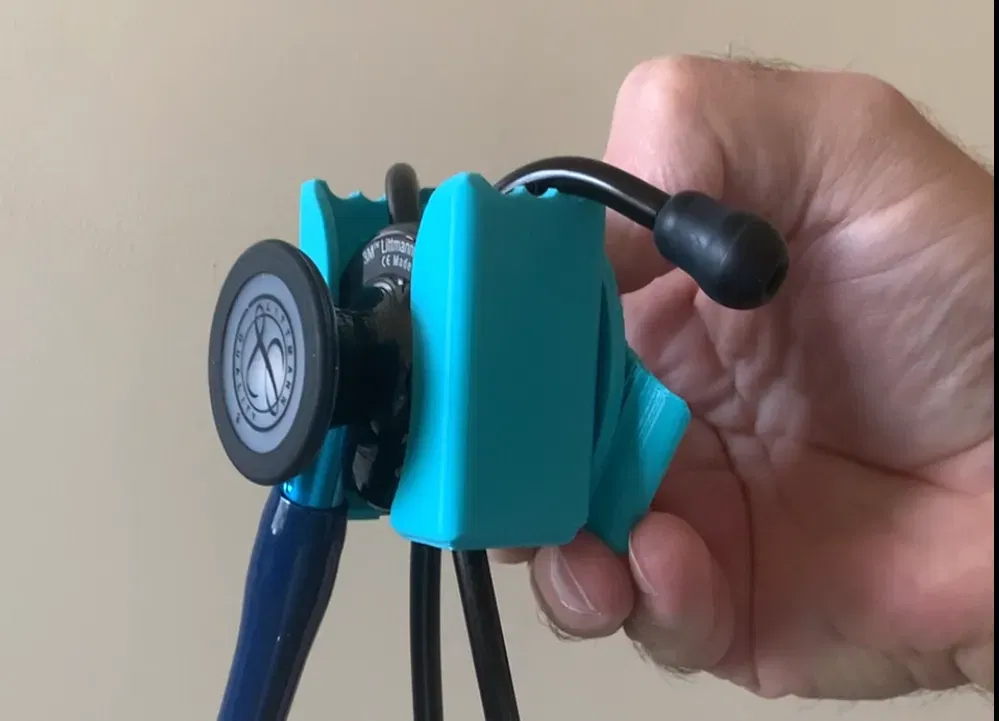

Tôi đã kết hợp giá đỡ của Tinkerheart với kẹp của Tinkerheart có xoay để ống nghe luôn ở mức ngang khi di chuyển. Kẹp, như đã đề cập, rất tốt cho đồng phục y tế hoặc túi. Nó không thực sự được thiết kế cho thắt lưng hoặc các vật dày. Cơ chế xoay hoạt động rất tốt với lối vào nghiêng của một túi nếu bạn kẹp nó ở đó.

Tôi đã làm cho kẹp rộng và tròn hơn ở phần linh hoạt. Cơ chế xoay có thêm một chút trọng lượng nhưng không có vẻ làm cho nó không thoải mái. Đây là phiên bản xoay thứ hai của tôi sau khi tôi đã làm nó mỏng hơn từ phiên bản đầu tiên. Tôi đã để đĩa xoay ở phần dày hơn vì nó cần phải chịu được áp lực từ kẹp. Tôi cũng đã để các đường gờ chống rung để giúp giữ kẹp không bị xoay trên quần áo, hoặc bị trượt ra ngoài.

HƯỚNG DẪN IN.

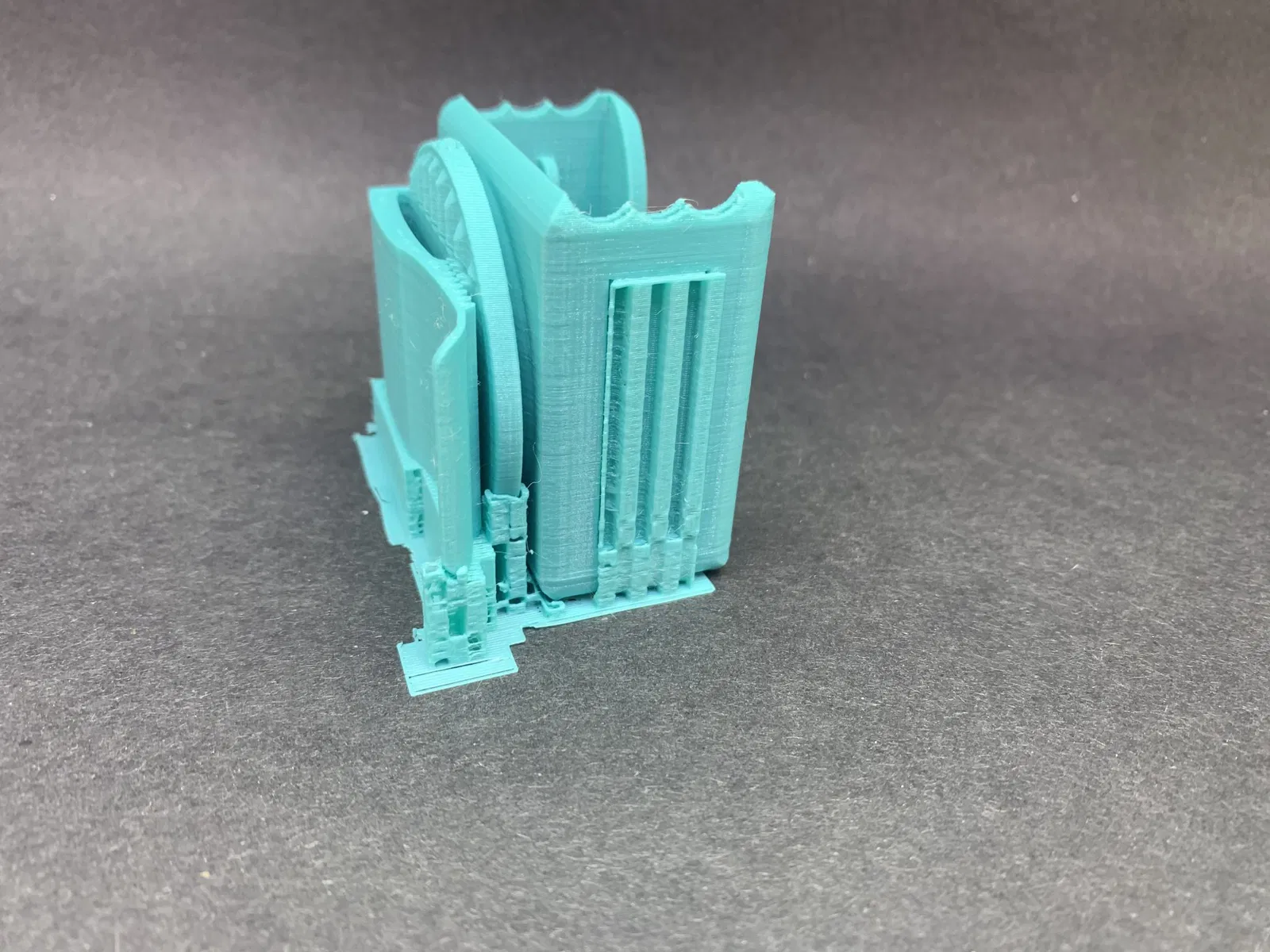

1. Đây là một bản in BREAK LOOSE. Có khoảng 4 chân mỏng để hỗ trợ phần đầu của trục nổi và cơ chế xoay. Sau khi loại bỏ các hỗ trợ bên ngoài, giữ đĩa xoay và xoay nó một cách mạnh mẽ sang bên phải (một miếng vải có thể giúp giữ nó). Nếu nó cứng đầu không chịu tách ra, hãy đẩy sang trái và sau đó sang phải sẽ giúp nó tách ra. Đĩa xoay chỉ có thể xoay sang bên phải từ vị trí in vì cơ chế xoay in chống lại điểm dừng bên trái.
2. Nó in rất tốt với đầu vòi .4 và tôi chưa bao giờ gặp trường hợp nào hàn lại hoàn toàn.
3. Tôi in với 4 viền đứng để đảm bảo kẹp in chủ yếu là rắn. 20% độ đầy hoạt động vì đây gần như không có độ đầy.
4. In tốt ở độ dày lớp .2 mm. Tôi chưa thử các độ dày khác.
5. Tôi chỉ in nó bằng PETG, nhưng PLA cũng sẽ hoạt động tốt. Tôi sống ở một khí hậu nóng. PLA trong xe hơi dễ dàng trở nên mềm trong cái nóng mùa hè.

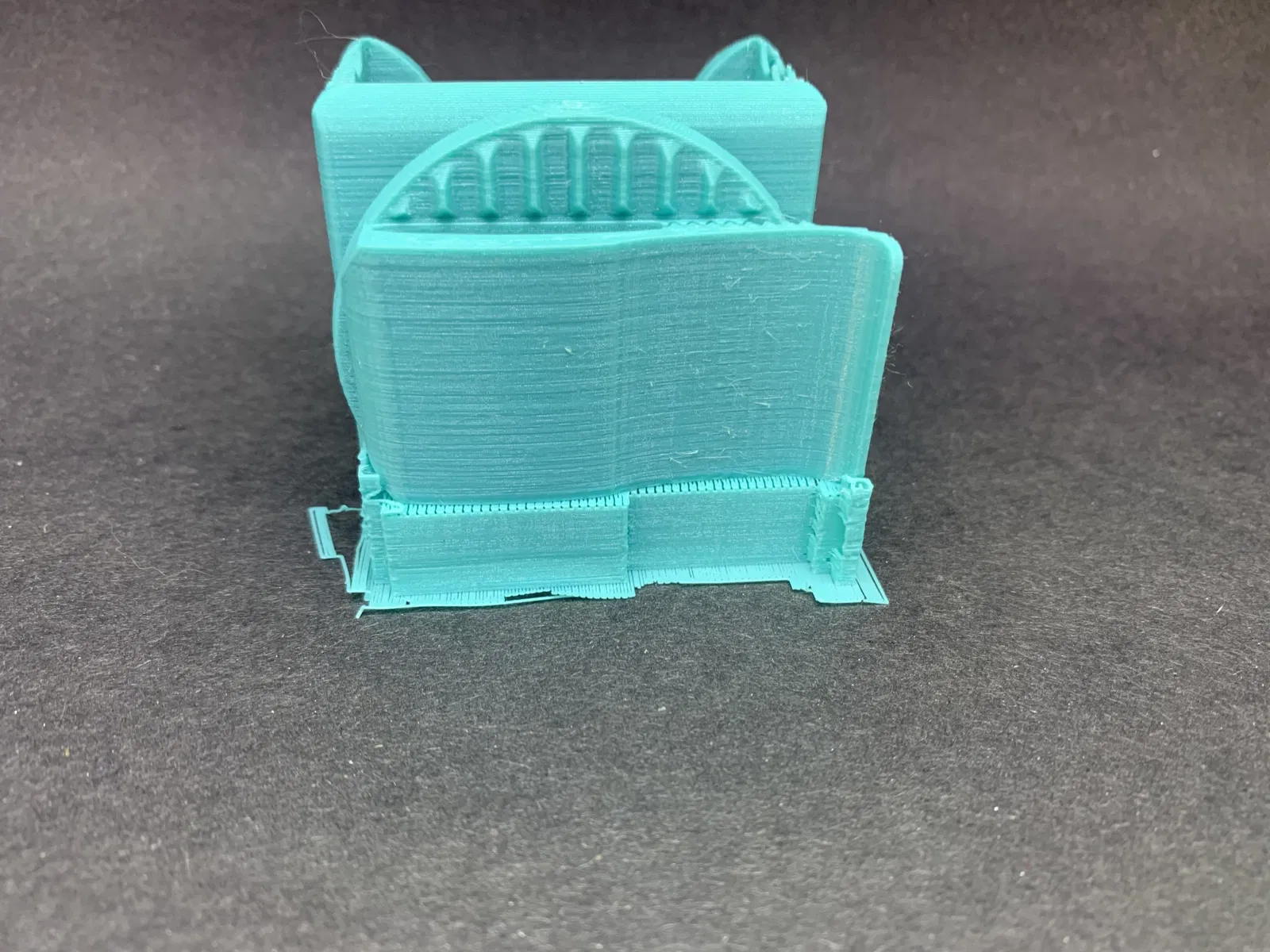

6. Nó cần một số hỗ trợ cho kẹp và đĩa để in ở vị trí lớp có độ bền cao hơn.
   1. cố gắng không gửi hỗ trợ của bạn vào kẹp hoặc giữa đĩa xoay và thân chính, hoặc vào khoang xoay bên trong.

Cảm ơn Tinkerheart vì thiết kế tuyệt vời này. Các thành viên trong gia đình tôi sử dụng ống nghe rất thích nó.

Phiên bản tệp 6a. Tôi đã phát hiện một mảnh thừa (chad) trên bộ quay bên trong. Nó sẽ không in được với vòi phun .4, nhưng tôi đã lấy nó ra khỏi STL phòng trường hợp ai đó sử dụng vòi phun nhỏ hơn cho phép nó thực sự in được.
