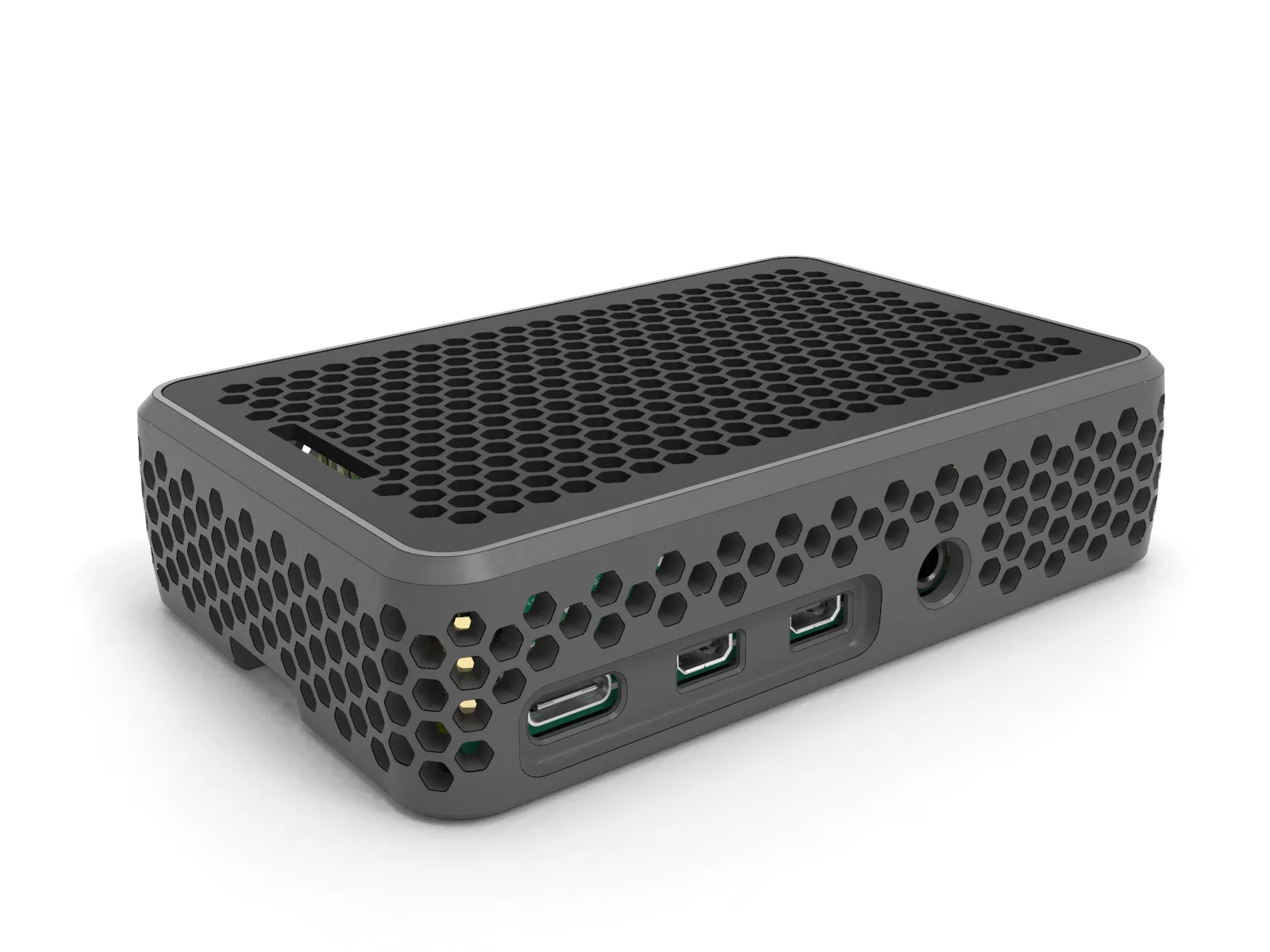

SnapCase cho Raspberry Pi 4B (lắp ráp snap không cần ốc)

Lắp ráp dạng snap không cần ốc.

Bắt đầu với phần đế (base/bottom case), tháo thẻ SSD ra rồi đặt board Pi 4B vào phần đáy sao cho nó nằm đúng vào các khe IO được chừa sẵn. Độ khít phải giữ được board cố định ngay cả khi lắc nhẹ. Đặt miếng Screwless Jack lên board Pi 4B, canh các trụ (posts) trùng với vị trí lỗ ốc. Phần nắp trên (top) sẽ snap vào phần đế, kẹp Screwless Jack lên board Pi 4B và giữ cố định.

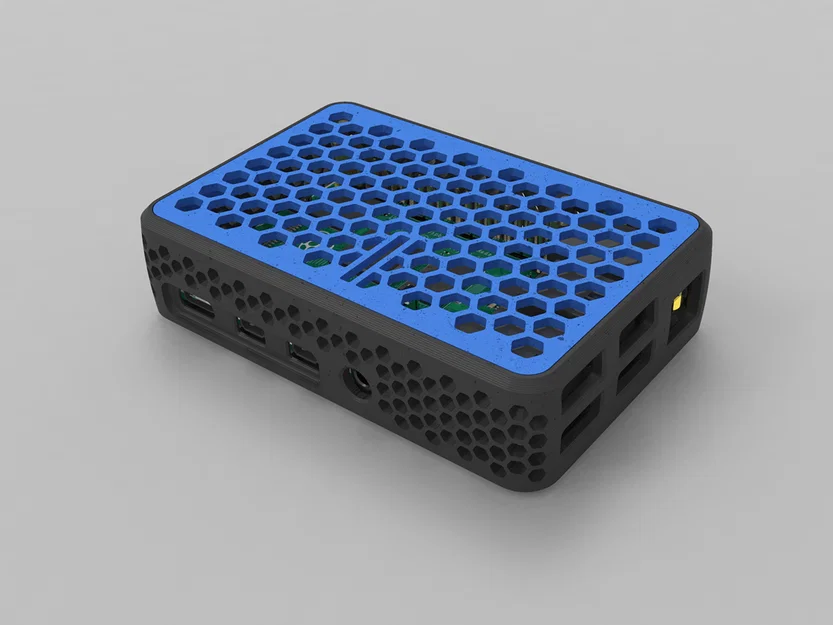

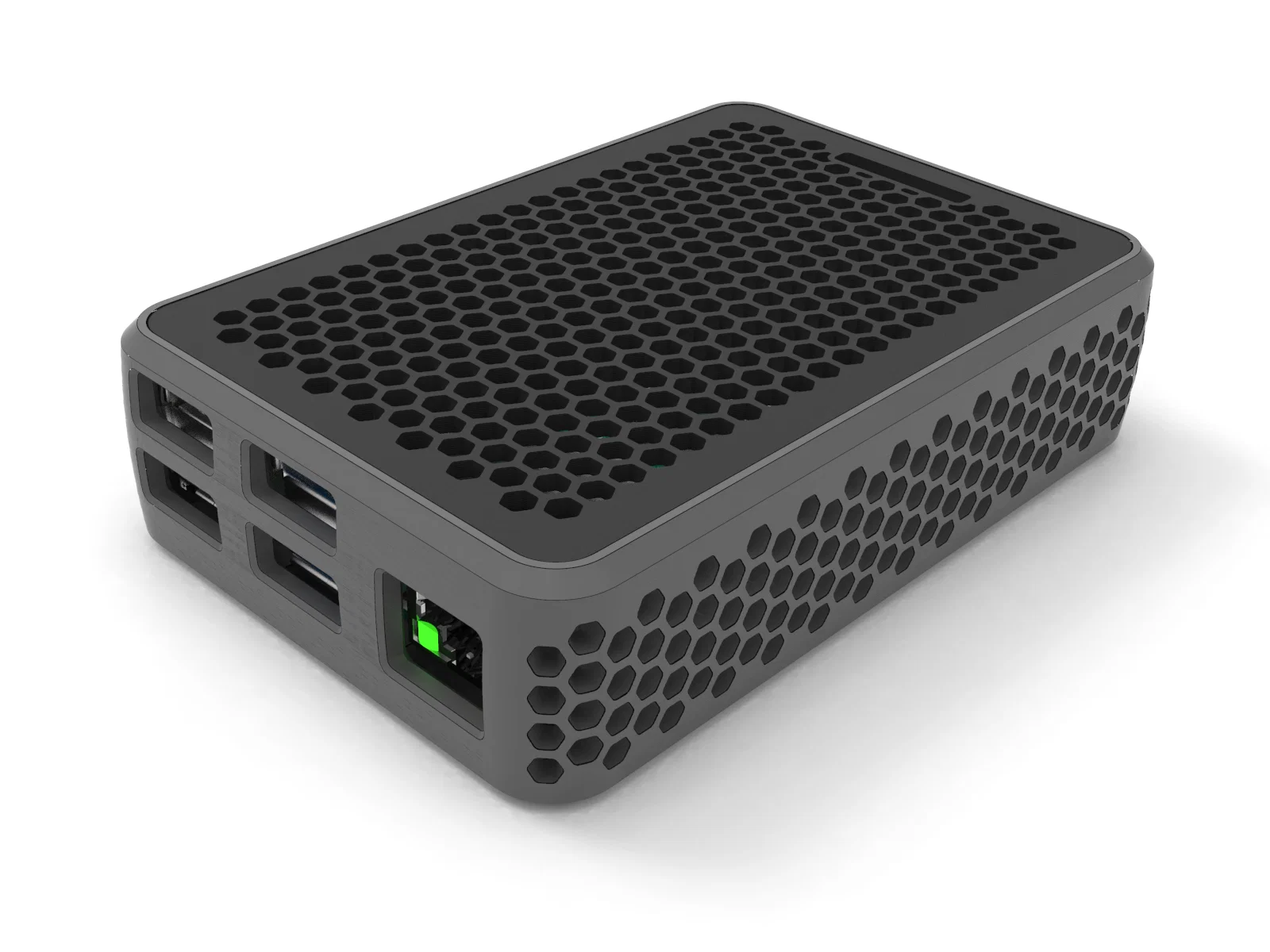

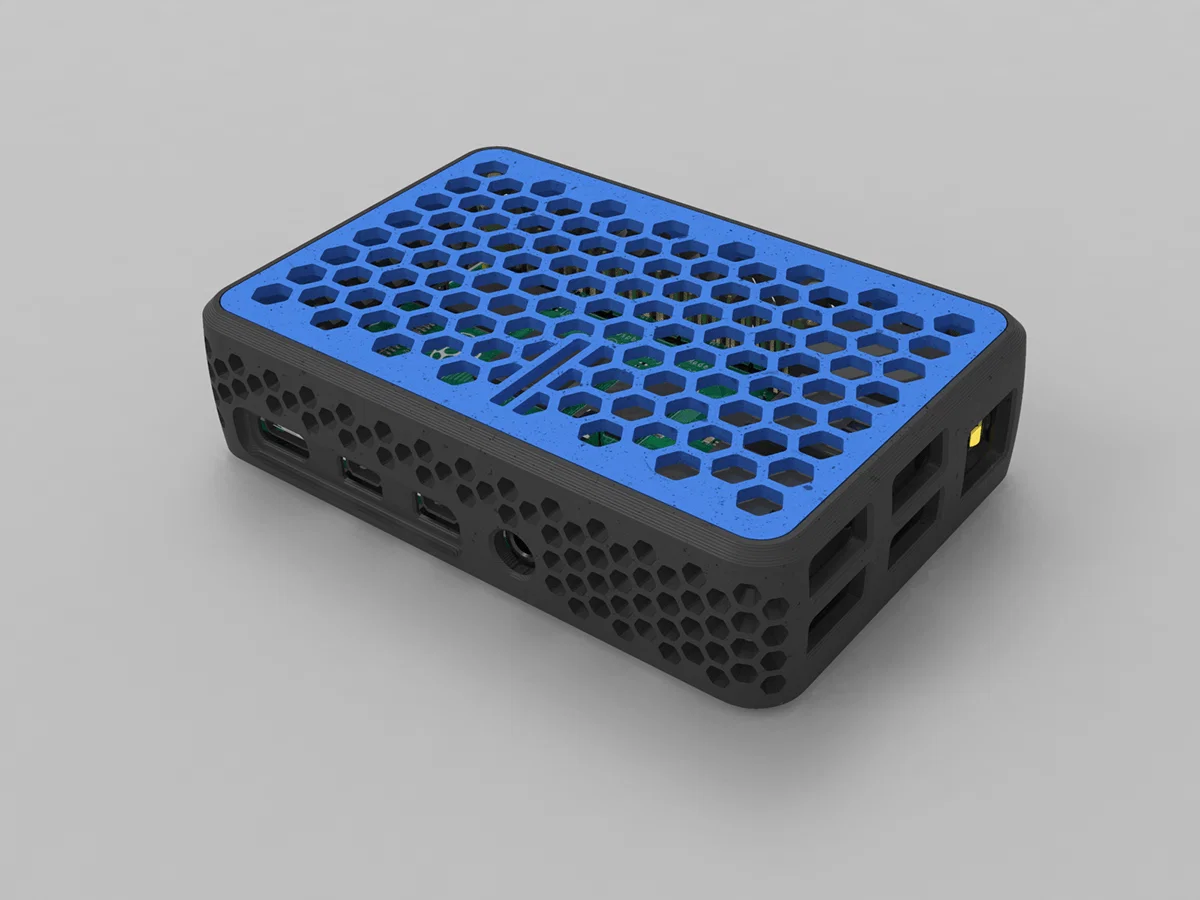

Có 2 phiên bản nắp trên, để chọn vị trí khác nhau cho cáp ribbon của camera và màn hình (hexcase4-top và top-hex-cam2.). Mỗi nắp đều có phần relief và vị trí boss ở phía đầu RJ45/USB; các phần nắp không thể lật ngược, và bắt buộc lắp đúng chiều. Khi lắp chuẩn, đường ráp giữa nắp và đế sẽ đều.

Để tháo case, trước tiên phải tháo thẻ SSD! Có thể dùng lục giác (hex wrench) hoặc kẹp giấy/móng tay để nạy nắp lên ở khu vực IO USB/RJ45.

Trong phần đế có 4 trụ bắt ốc (screw boss) nếu bạn muốn dùng thêm hat board.

Pi dùng ốc M2.5 (cần 1 bộ 4 ốc và đai ốc... thêm 4 standoffs và thêm 1 bộ 4 ốc nữa cho Hat Boards). Bệ đỡ cho MLB khá khít, nên có thể bỏ qua ốc).

Hướng dẫn in

Vui lòng LƯU Ý! Tháo thẻ MicroSD trước khi lắp và tháo!

File in dành cho ABS
Không cần support... các phần insert IO sẽ tự bung ra...
Thường sẽ mất thời gian in lâu hơn cho case này do diện tích bề mặt lớn hơn.
