Nới đáy case Minisforum MS-01 để vừa SSD dày 15mm

Backstory:

Mình đặt một ổ Intel U.2 SSD loại datacenter trước khi nhận được MS-01, tới lúc máy về mới phát hiện ra là nó không vừa, vì MS-01 chỉ hỗ trợ ổ dày 7.5mm. Mình không phải dân thiết kế CAD chuyên nghiệp và cũng muốn có giải pháp xịn hơn, nhưng do chưa thấy ai làm sẵn nên mình làm tạm để tự giải quyết, đồng thời giúp ai gặp đúng trường hợp này cho tới khi có phương án tốt hơn.

Printing:

Mình in bằng PLA+ cơ bản, 4 walls và 15% Gyroid infill. Nên dùng vật liệu tương đối cứng (không phải TPU) vì như mình sẽ giải thích ở phần dưới.

Assembly:

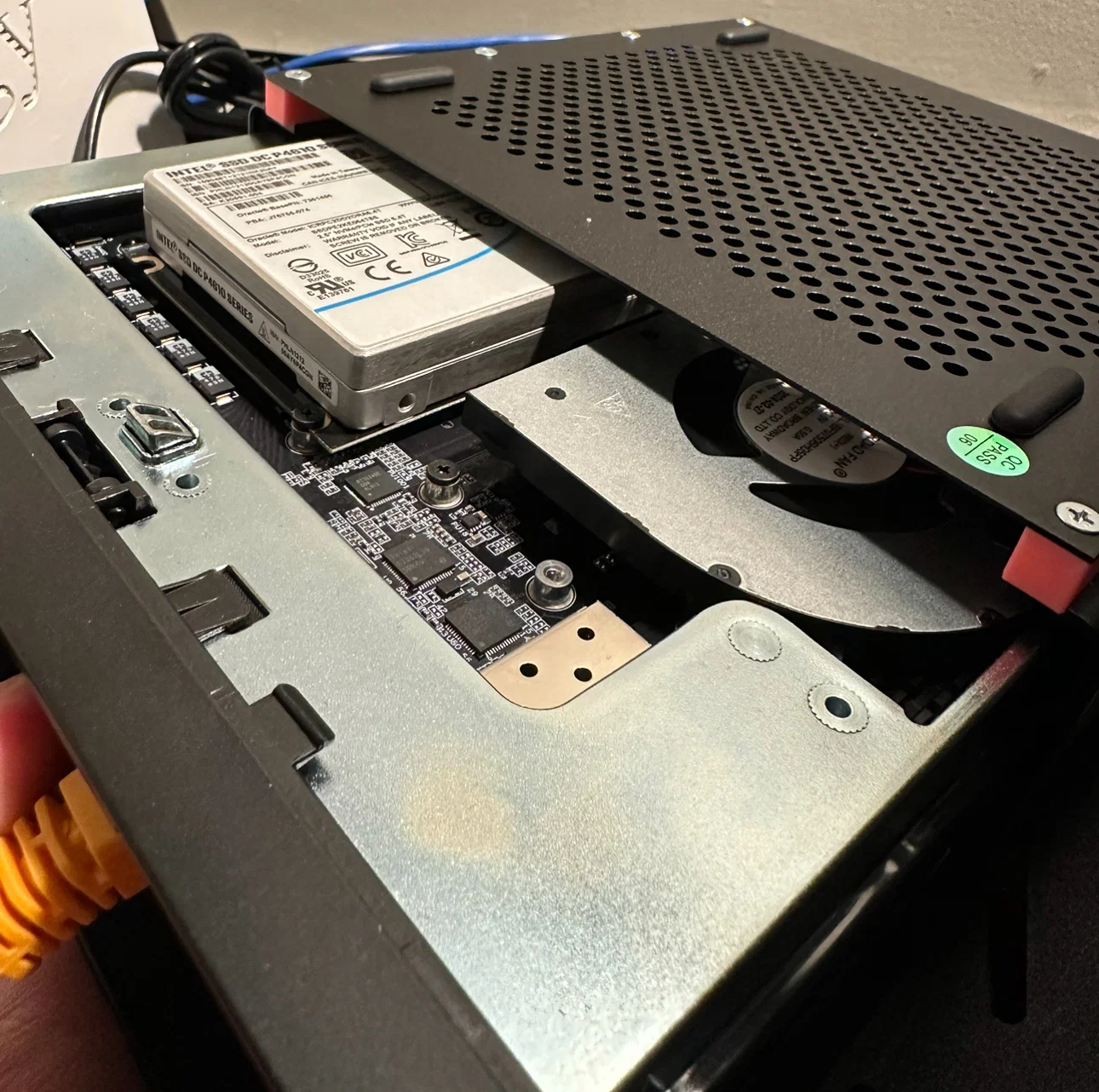

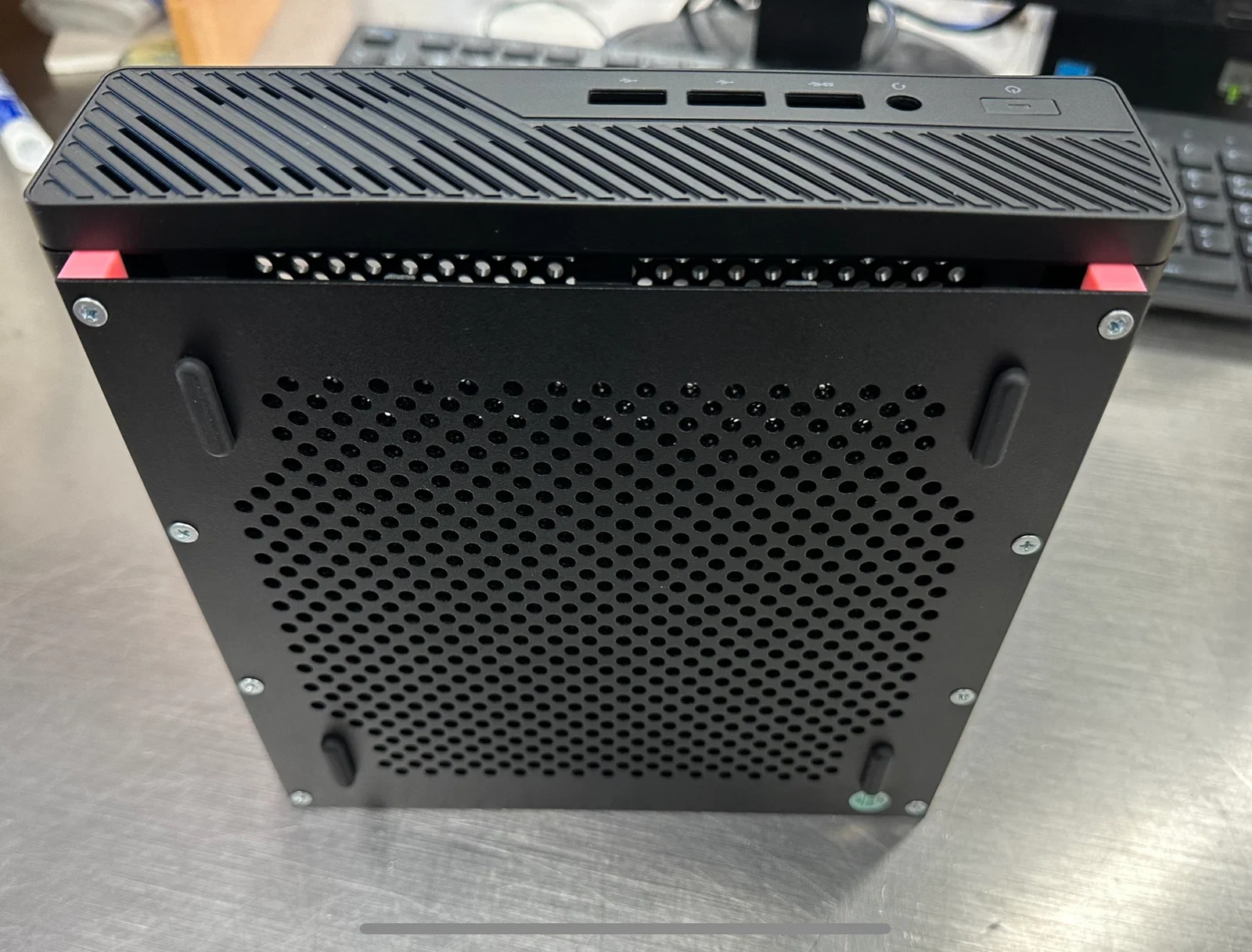

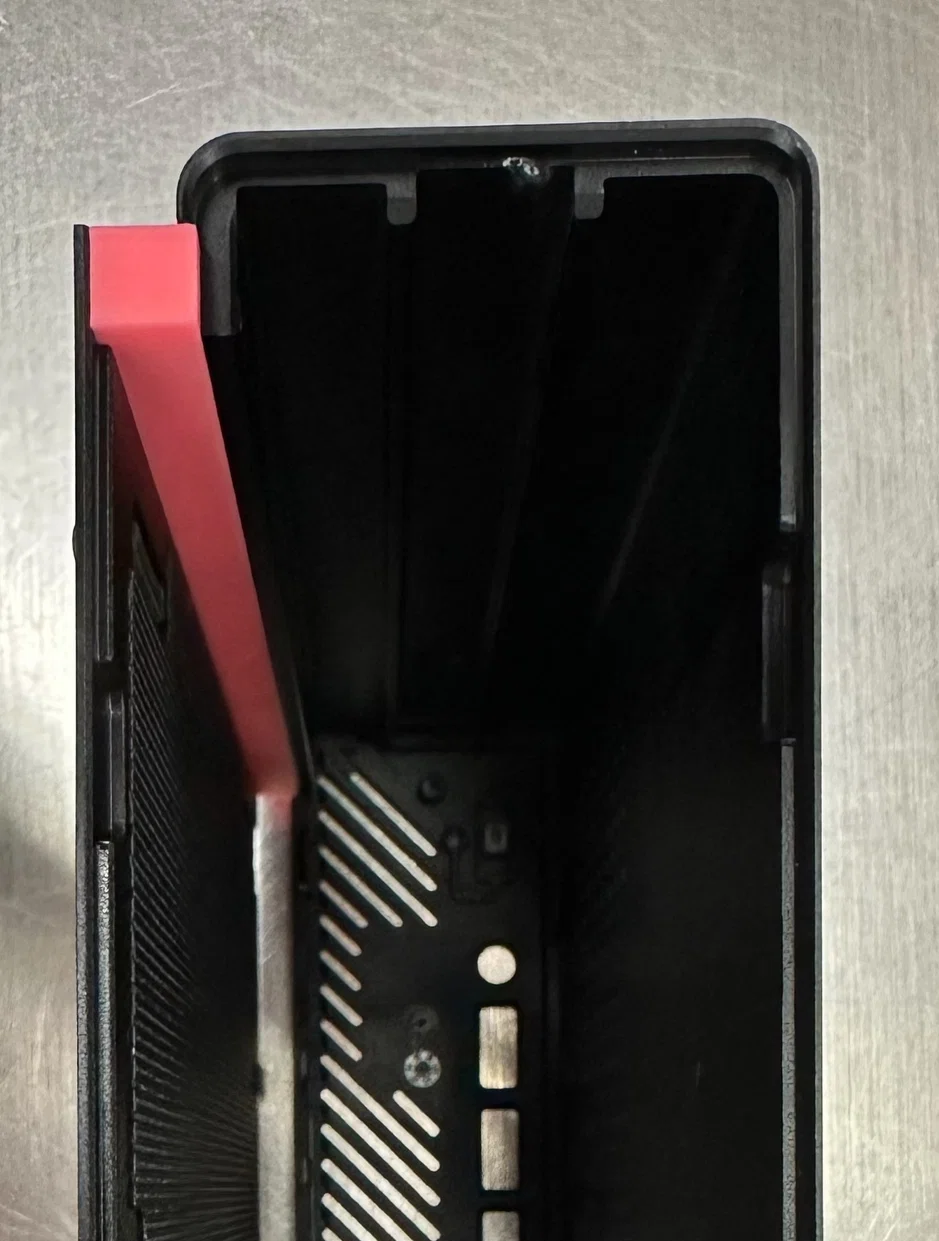

Case: In 2 cái, mỗi bên 1 cái. Tháo hết phần “ruột” bên trong máy, rồi tháo 8 con ốc ở đáy case và nhấc tấm đáy ra. Bước này có thể cần dùng lực vì phần vỏ ngoài của máy mình bị căng. Lúc này mặt trước có thể bị lỏng, bạn có thể tháo ra tạm hoặc để nguyên cũng được. Bạn sẽ cần (8) con ốc 3mm x dài 12mm, bước ren .50 (pitch). Khi lắp lại, mình thấy làm kiểu bắt 2 con một bên trước rồi đổi sang bên kia sẽ dễ hơn. Bạn sẽ cần dùng lực để bẻ vỏ case hơi choàng ra để canh lỗ cho khớp (nên mới cần vật liệu cứng).

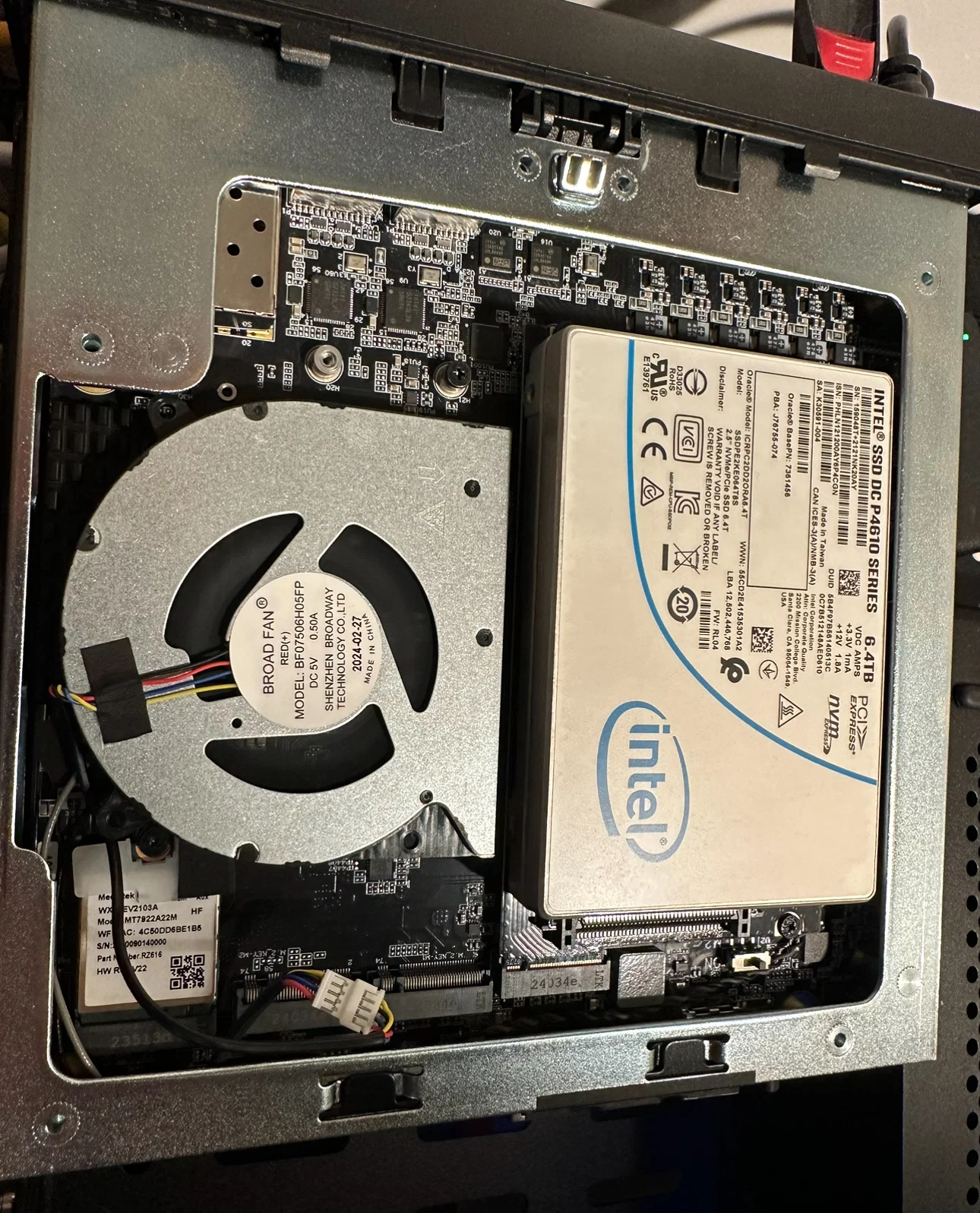

Fan: Trước khi lắp phần ruột vào lại, bạn phải tháo quạt ra khỏi cái bracket kim loại mà nó đang gắn. Tháo quạt rất đơn giản, chỉ 2 con ốc là xong. Mình đặt quạt lên mainboard hướng về phía ổ, đảm bảo phần kim loại quay lên trên và phần nhựa là mặt chạm vào board để tránh bị chập.

Khi bắt đủ ốc và đã chỉnh lại quạt xong thì bạn có thể lắp phần ruột vào lại.

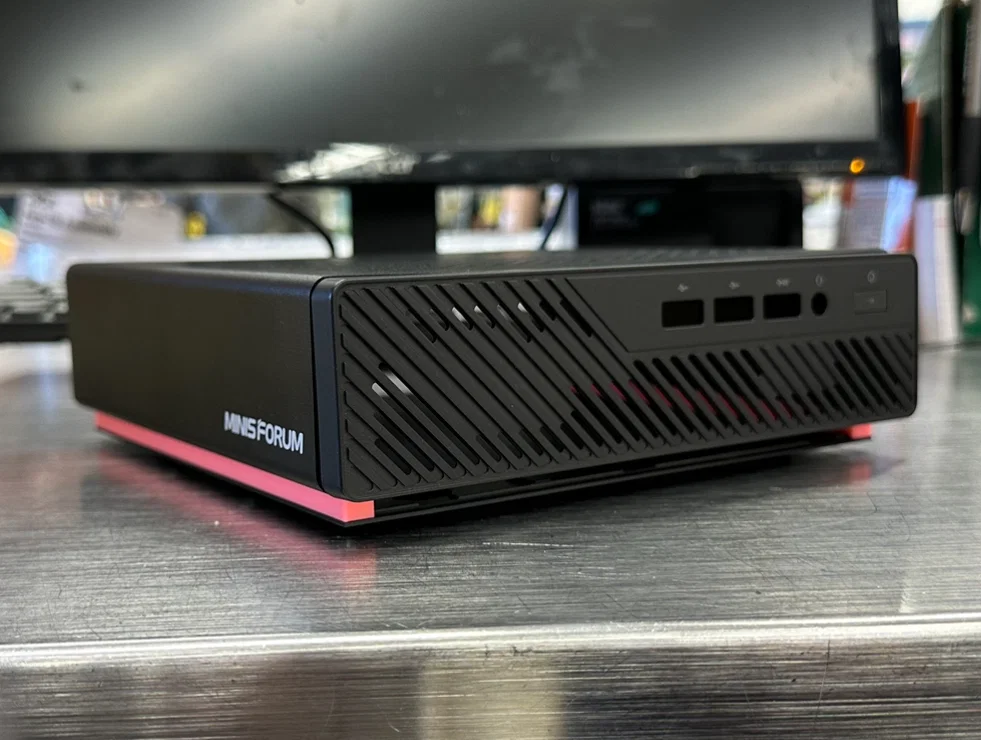

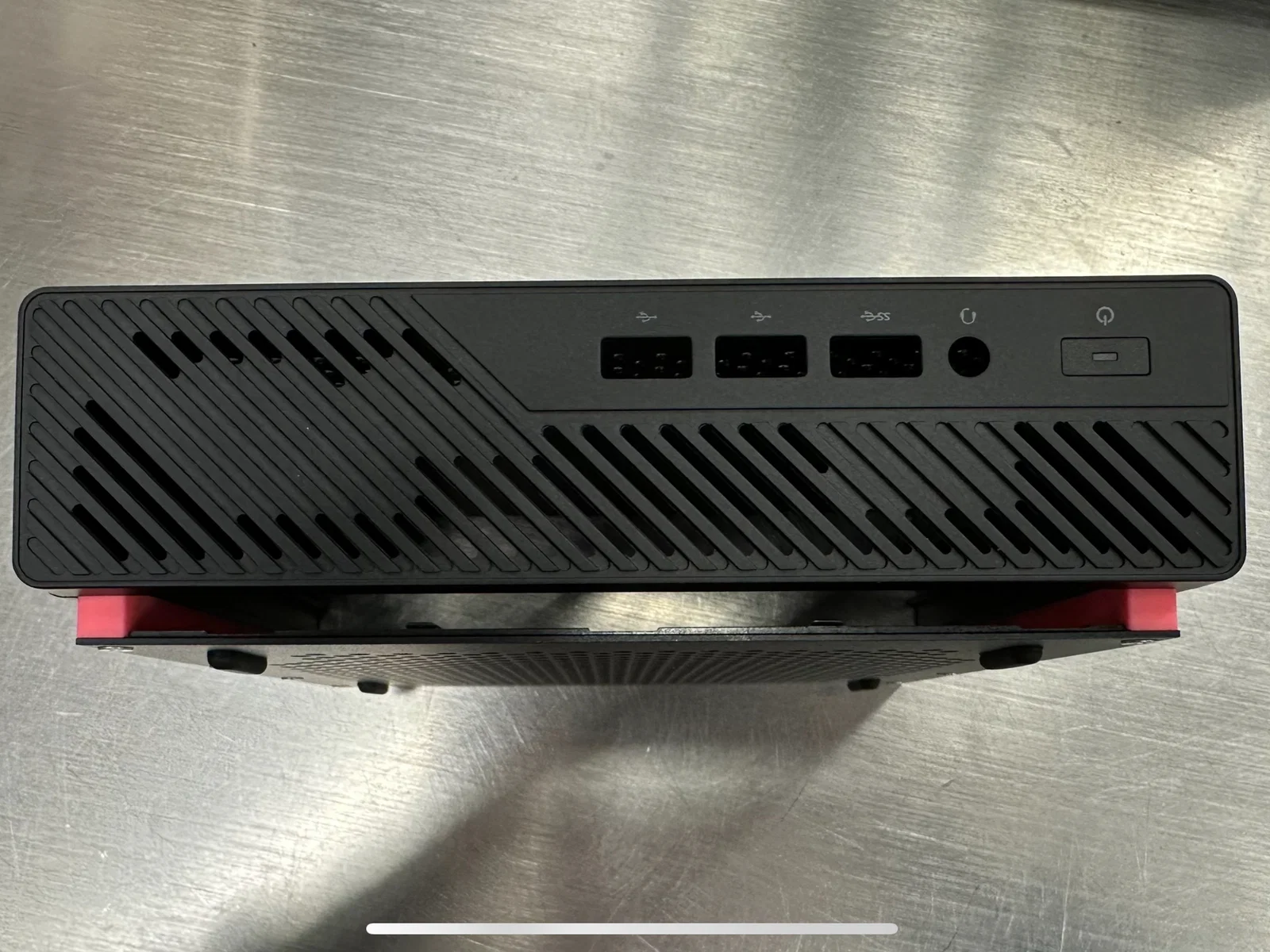

Lưu ý là sau khi làm vậy, nó sẽ không còn khóa chốt (catch) vào đúng vị trí nữa vì tấm đáy giờ bị hạ xuống thấp hơn. Bạn cũng có thể thấy mặt trước không còn khít như trước. Có thể do vài nguyên nhân, nhưng chủ yếu là vì nó không còn gài (clip) vào tấm đáy giống như cơ chế khóa. Với mình thì không sao vì mình không có nhu cầu di chuyển hay đụng chạm tới.
