Hộp Octo-Iris Box (Iris Box nắp xoay, không cần support)

Đây là phiên bản cải tiến của các hộp iris và , có thêm vòng cổ (twist collar) mới giúp mở dễ dàng. Thiết kế này không cần vật liệu support.

Cập nhật 19/11/2024: Mình đã thêm file STEP cho model, chỉ gồm bộ cửa dạng trơn (plain doors) để tiện chỉnh sửa.

Bản này ban đầu được up lên MyMiniFactory từ năm 2019, giờ mình up lên đây luôn.

Mình còn có 14 mẫu Iris box khác và có một bài instructable mô tả chúng cũng như cách in.

Ngoài các chi tiết in ra, bộ này cần ốc M2x6 countersunk/flathead để lắp (cùng loại ốc mà các thiết kế khác của mình dùng); tổng cộng cần 48 con ốc cho 1 cái hộp. Bạn có thể dùng ốc lớn/nhỏ hơn nếu scale model phù hợp, ví dụ ốc M3x8 khi scale part lên 150%.

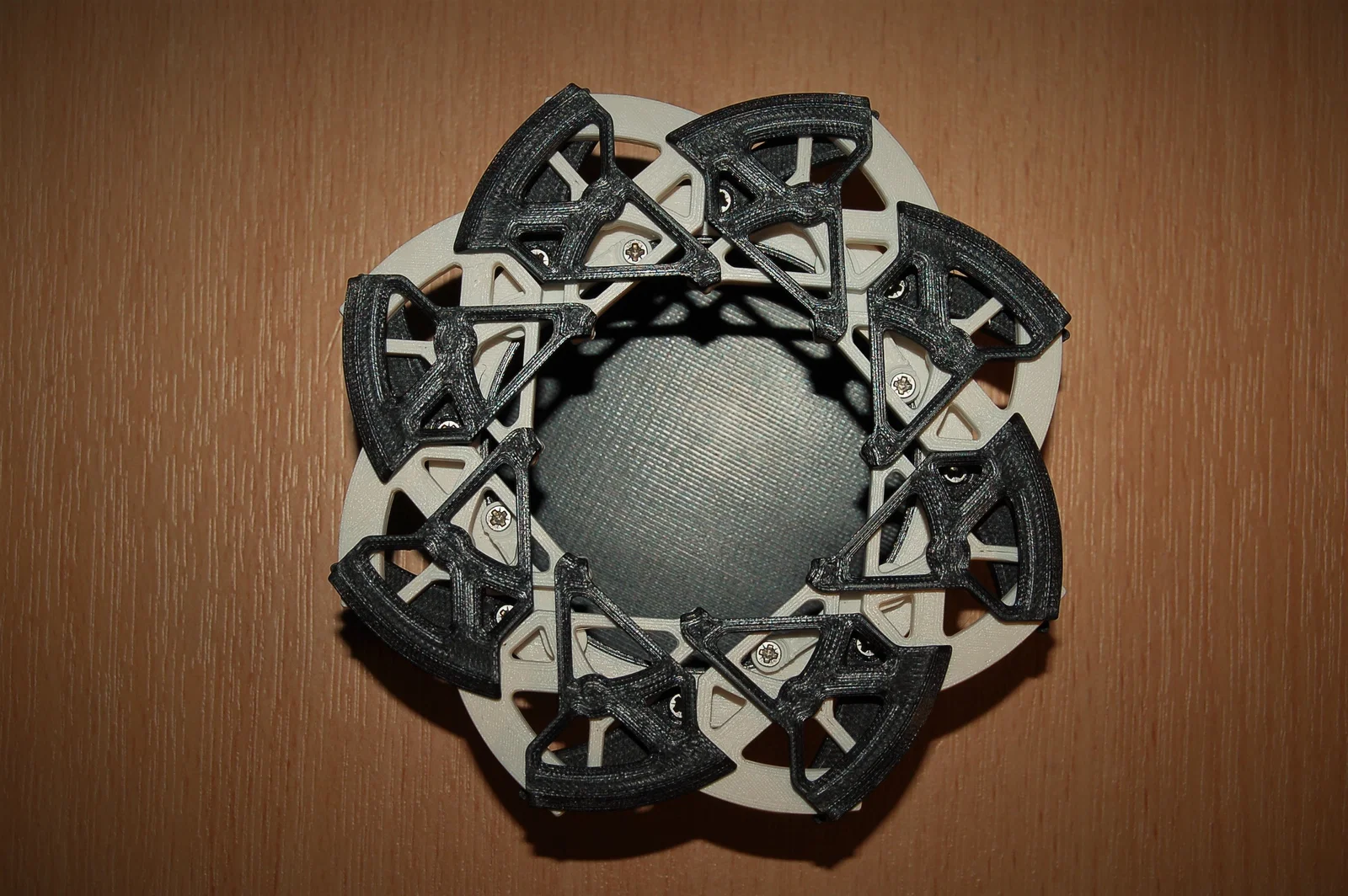

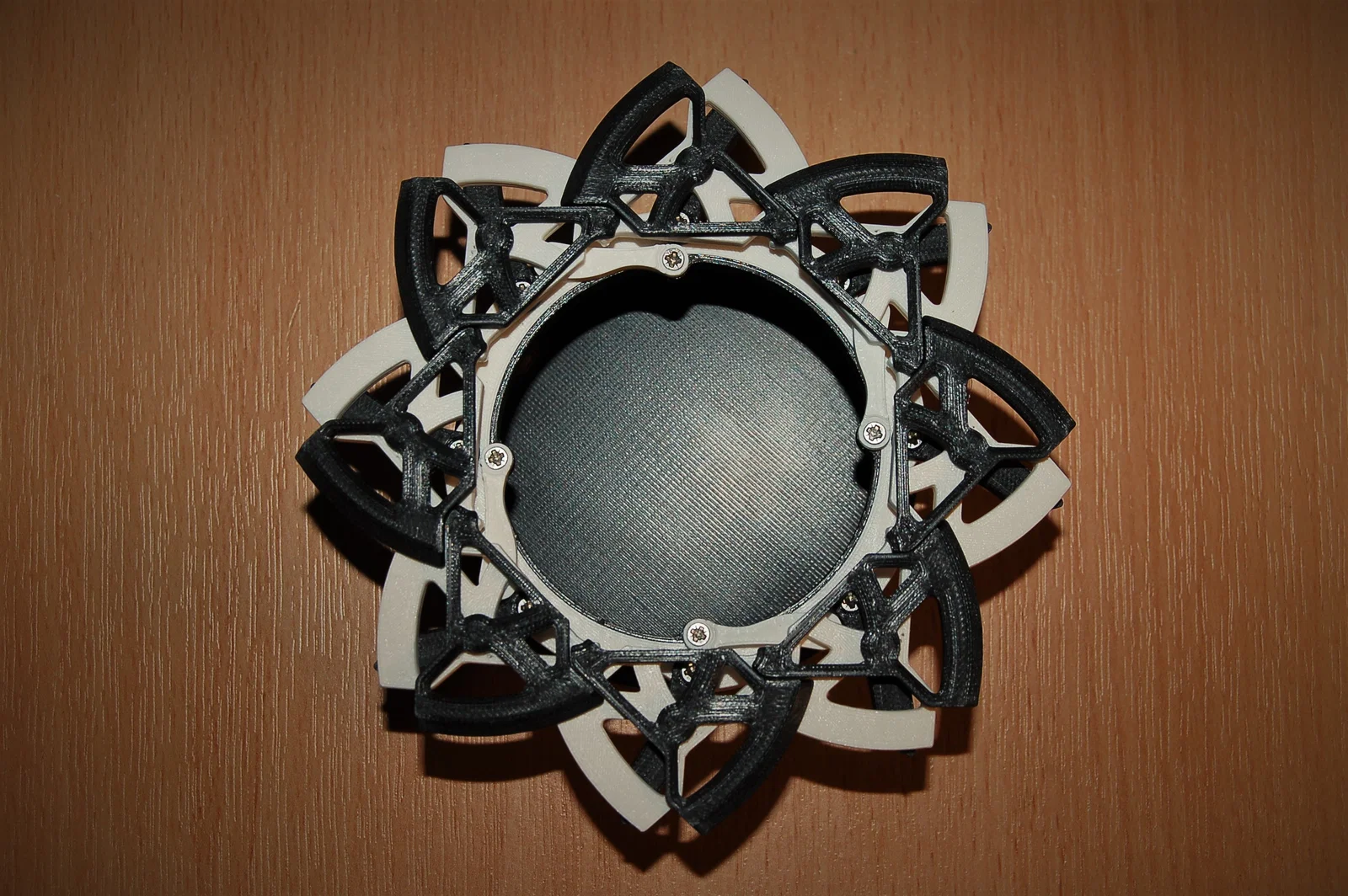

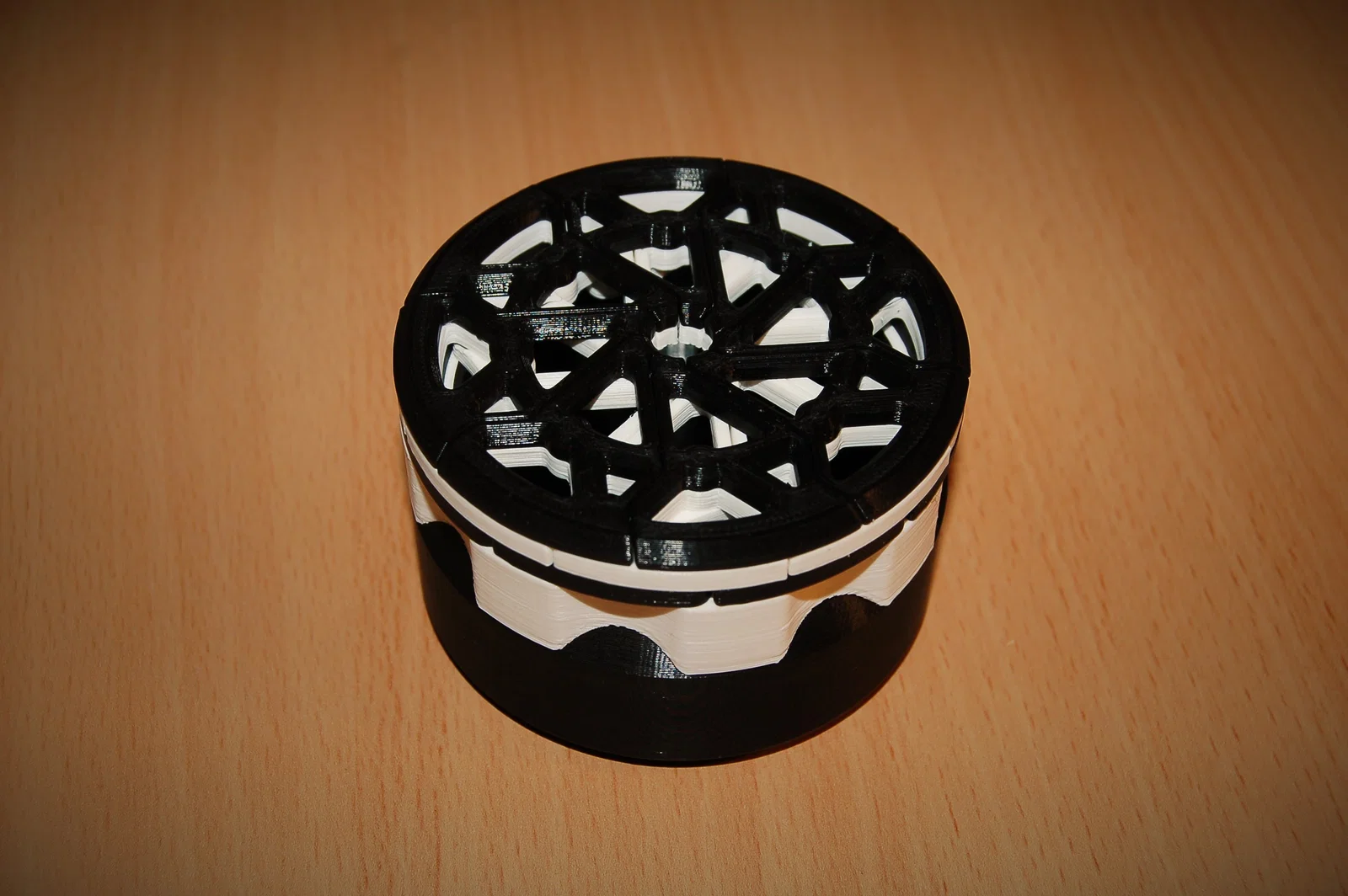

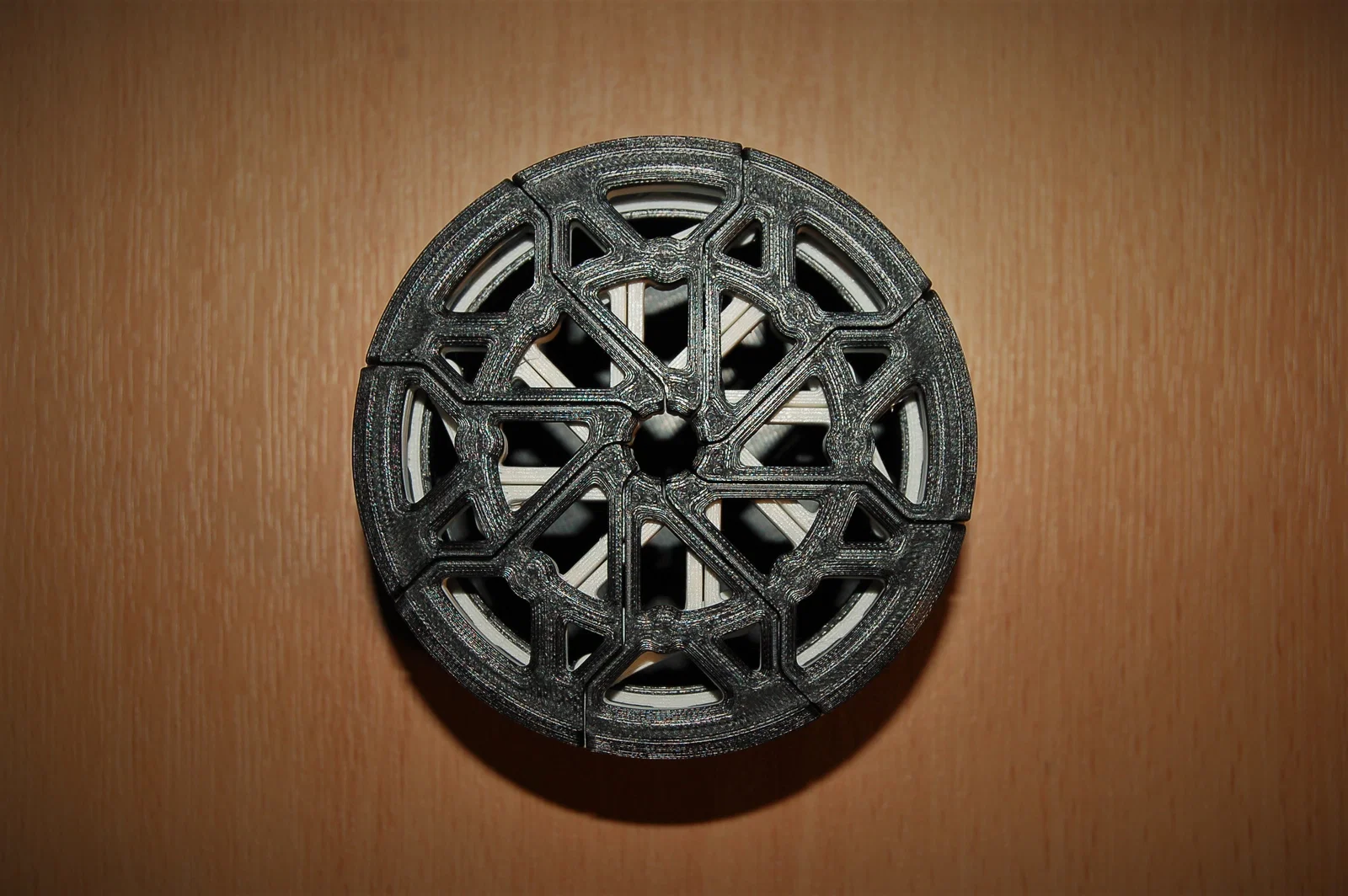

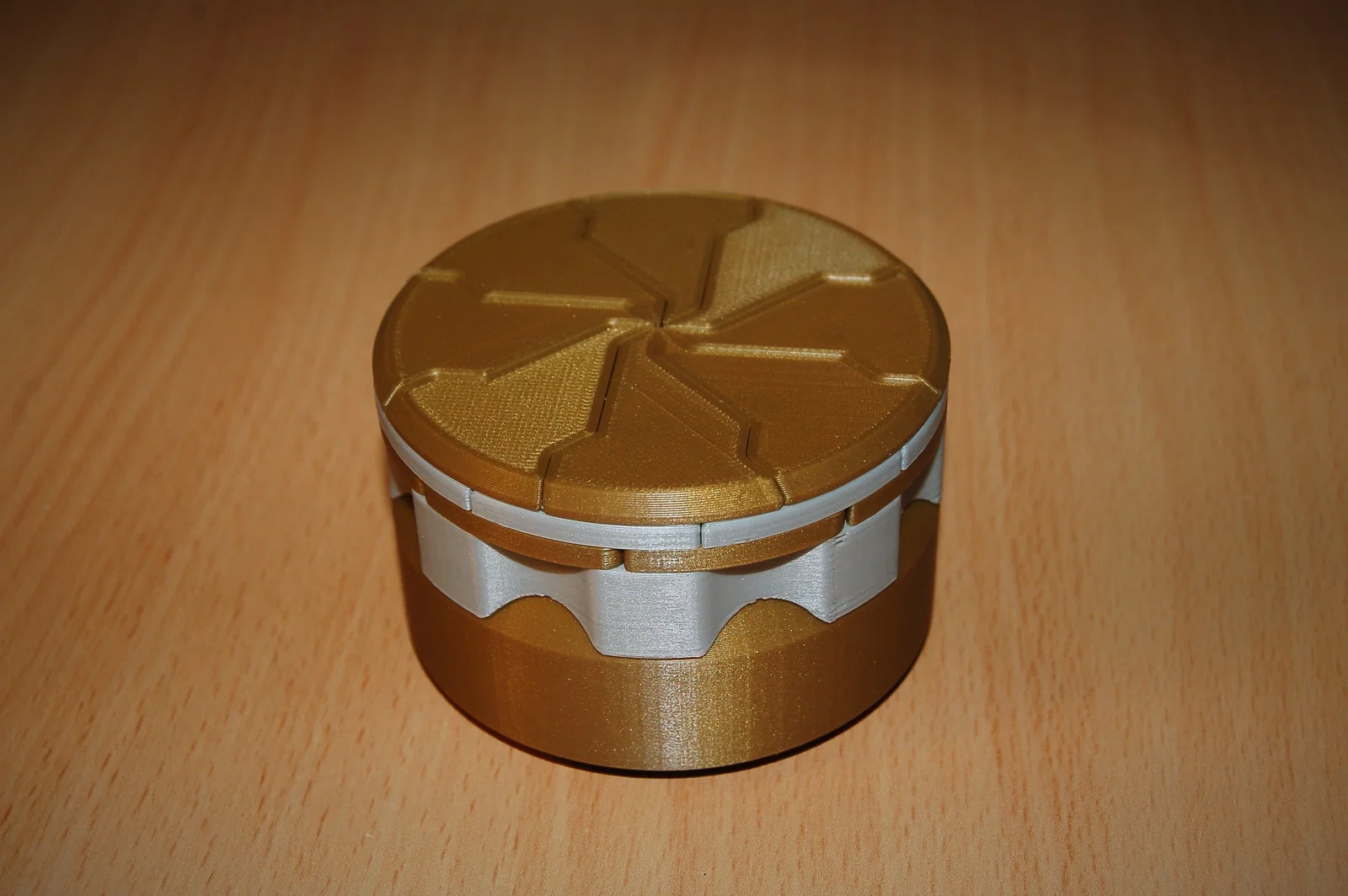

Trong bộ có 3 kiểu cửa cho hộp: kiểu 'door' trơn thì hoàn toàn phẳng; 'top door mech' có hoạ tiết nổi phong cách cơ khí; và cuối cùng là các part 'hole' có cùng hoa văn với 'mech' nhưng phần panel được khoét xuyên hết qua cửa, tạo cảm giác dạng khung.

Hộp đường kính 80mm, cao khoảng 80mm với container tiêu chuẩn và 51mm với short container.

Test chi tiết (Part testing)

Trước khi in hết toàn bộ, bạn nên kiểm tra các mối bắt ốc có chạy đúng với setting in của bạn không. Hãy in thử 1 part 'door top' và 1 part 'door base'. Kiểm tra để ốc vào lỗ của 'door top' phải khít, còn lỗ trên 'door base' thì ốc xoay tự do và đầu ốc nằm phẳng (flush) với bề mặt đáy. Có thể bạn sẽ cần dùng XY compensation để fit cho đẹp.

In chi tiết (Part Printing)

Để làm 1 cái hộp bạn cần in:

• 1x 'container' hoặc ‘short container’
• 1x ‘collar’
• 8x ‘link 1’
• 4x ‘link 2’
• 8x 'door base' (bất kỳ kiểu nào)
• 8x 'door top' (bất kỳ kiểu nào)

Các part này không cần support. Bạn cũng sẽ cần 48 con ốc M2x6 countersunk/flathead.

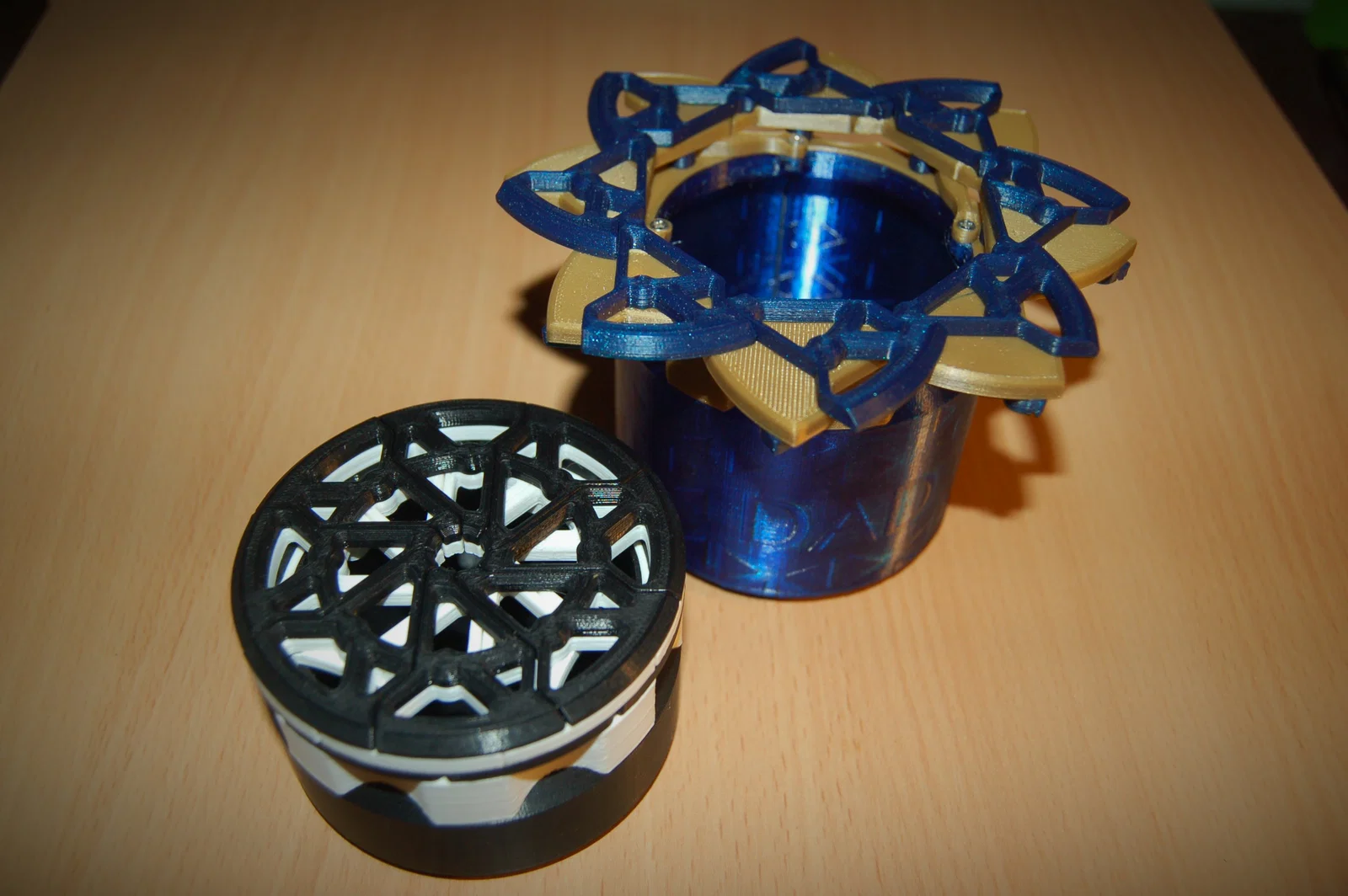

Nắp nhiều màu có thể làm rất dễ bằng cách đổi vật liệu (material swap) ở đúng chiều cao.

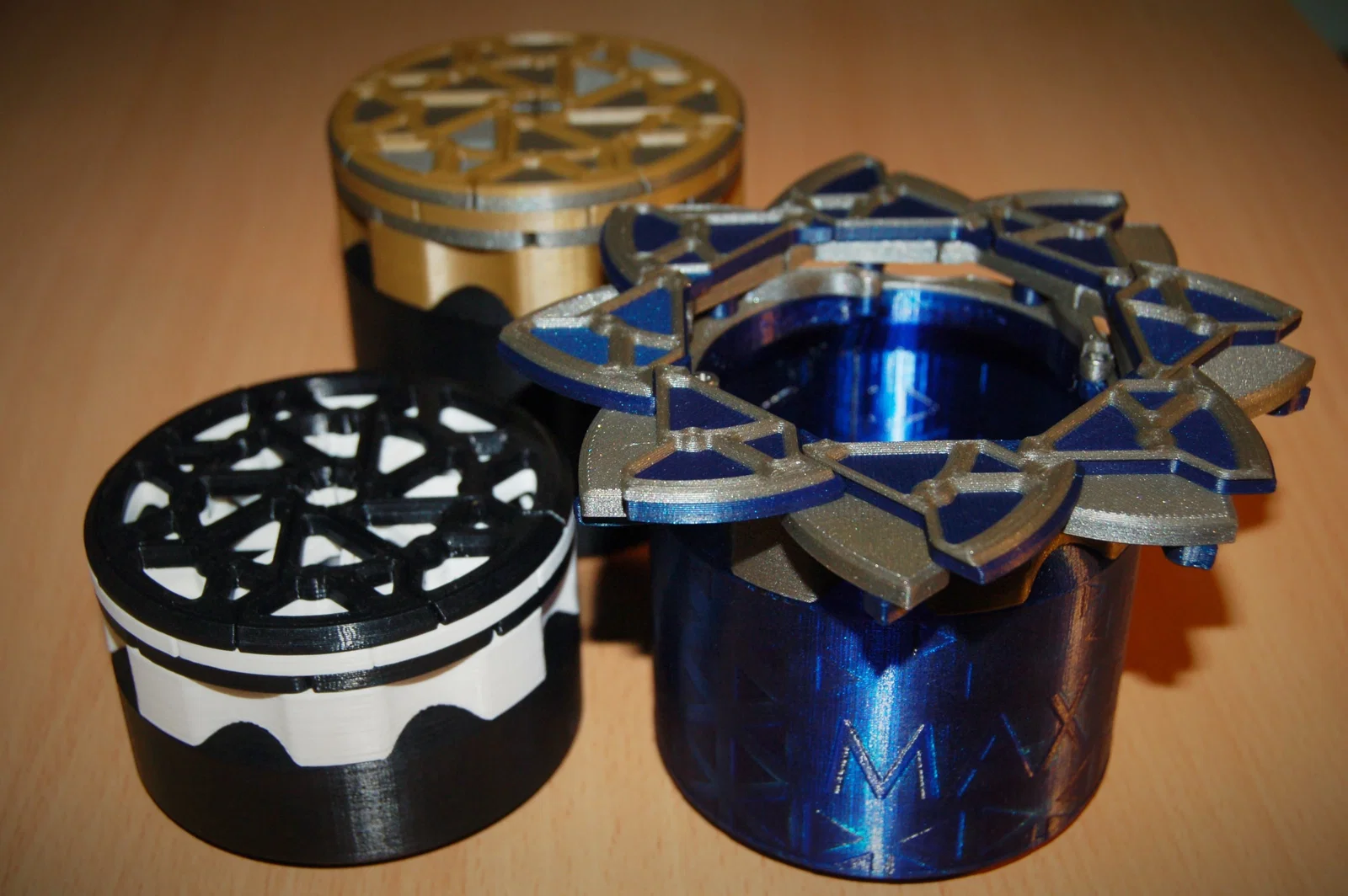

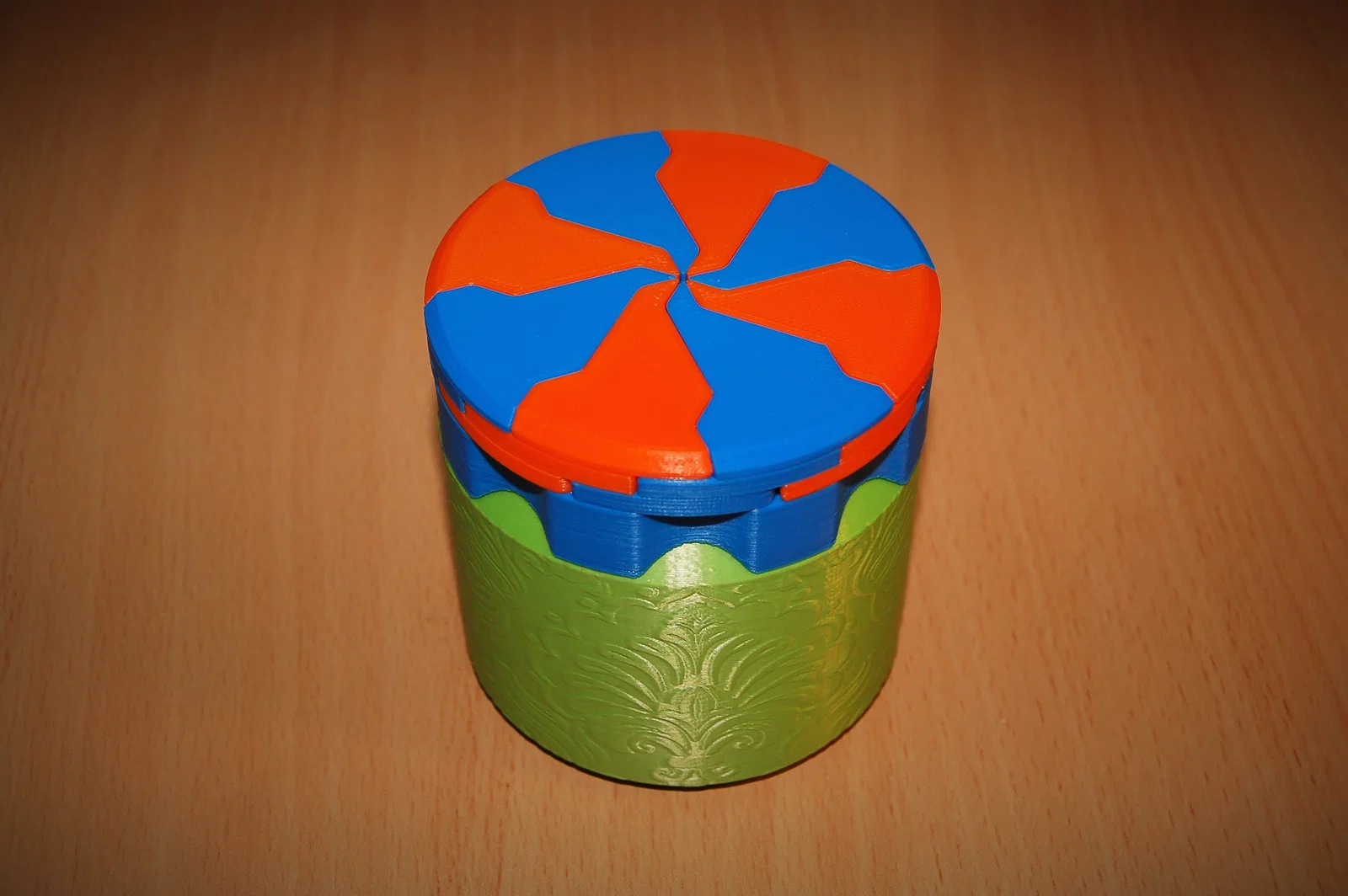

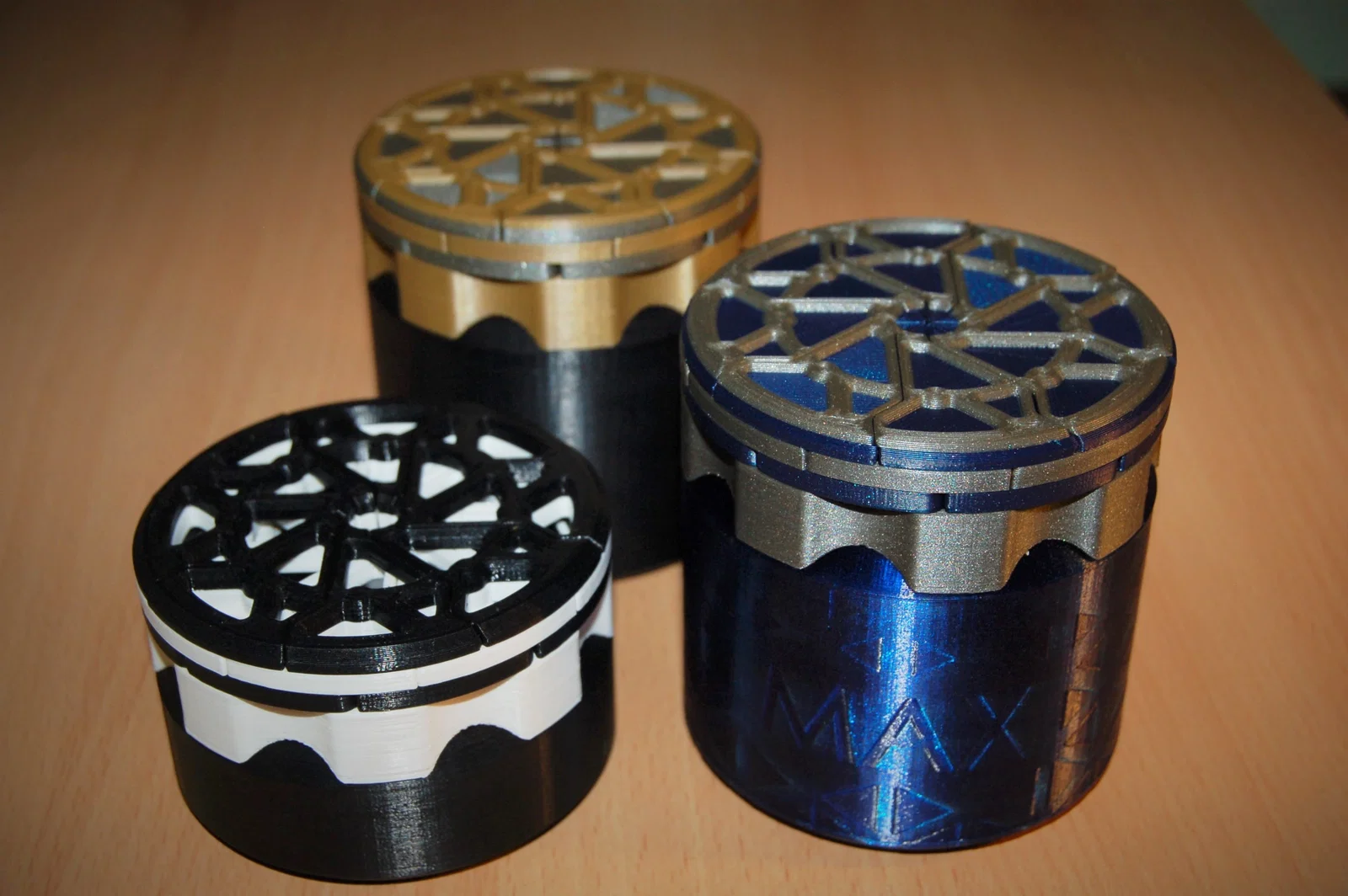

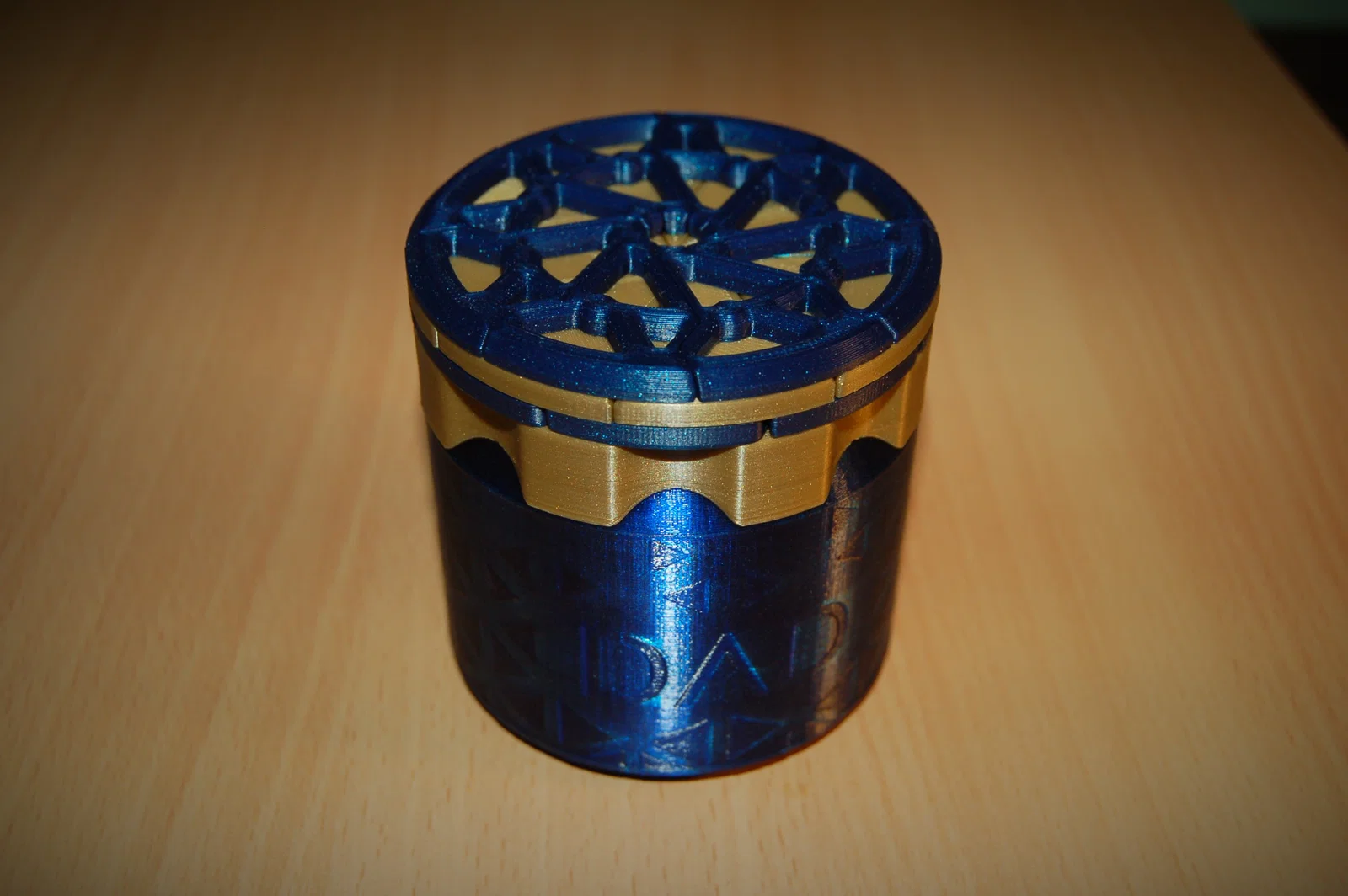

Hoa văn trên container màu xanh lá và xanh dương được tạo bằng kỹ thuật velocity painting (xem thêm trong Instructable). Các hoạ tiết hoa được remix từ thiết kế của GarryKillian / Freepik. Hoạ tiết tam giác được remix từ thiết kế của rawpixel.com / Freepik.

Hướng dẫn lắp ráp (Assembly Instructions)

Bước 1

Trước tiên, bắt đầu vặn ốc để gắn đầu không nhọn của các thanh dài hơn (link 1) vào collar. Phần này cần lắp đúng chiều, nếu lắp ngược thì cơ cấu sẽ không chạy.

Bước 2

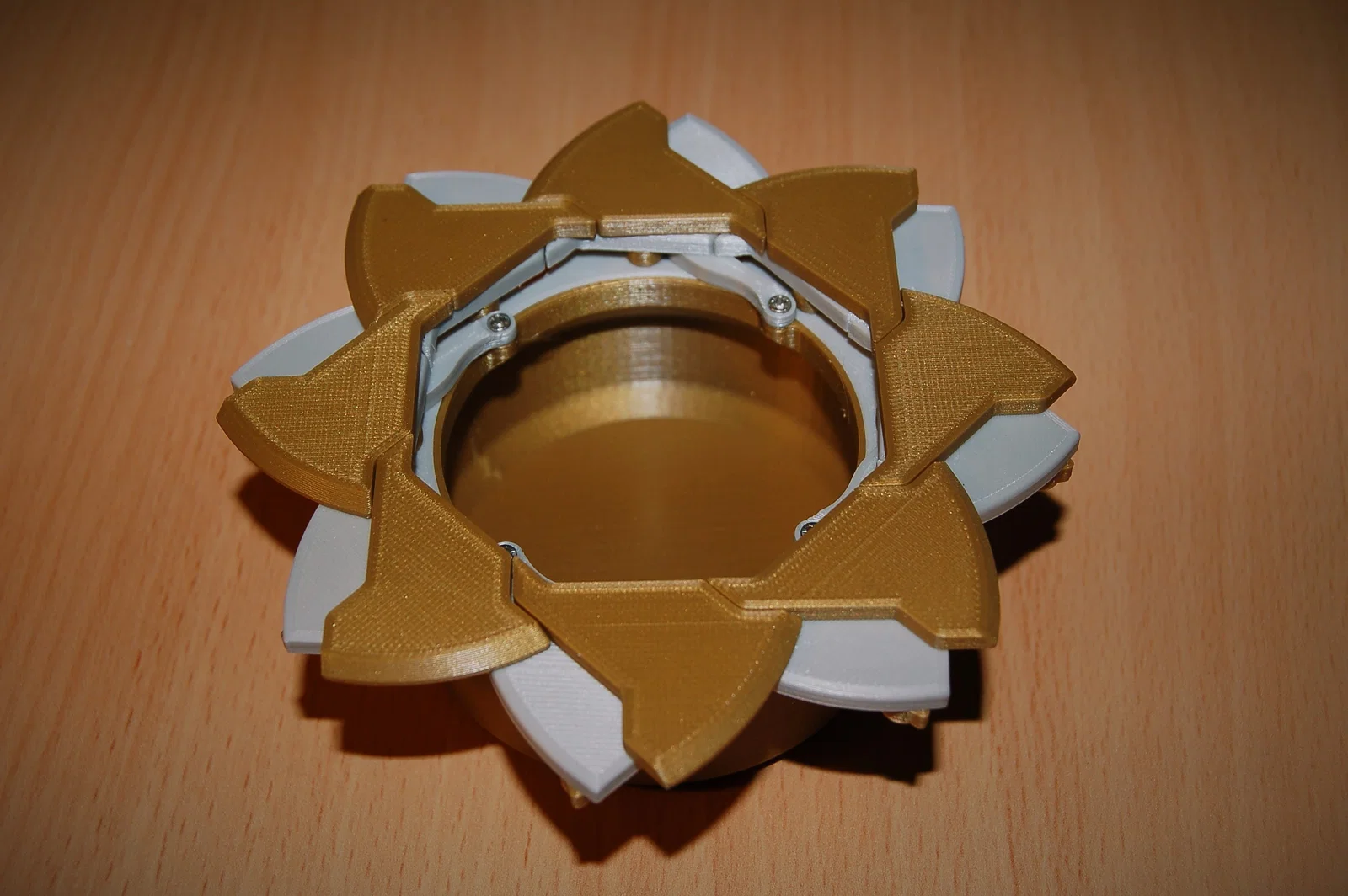

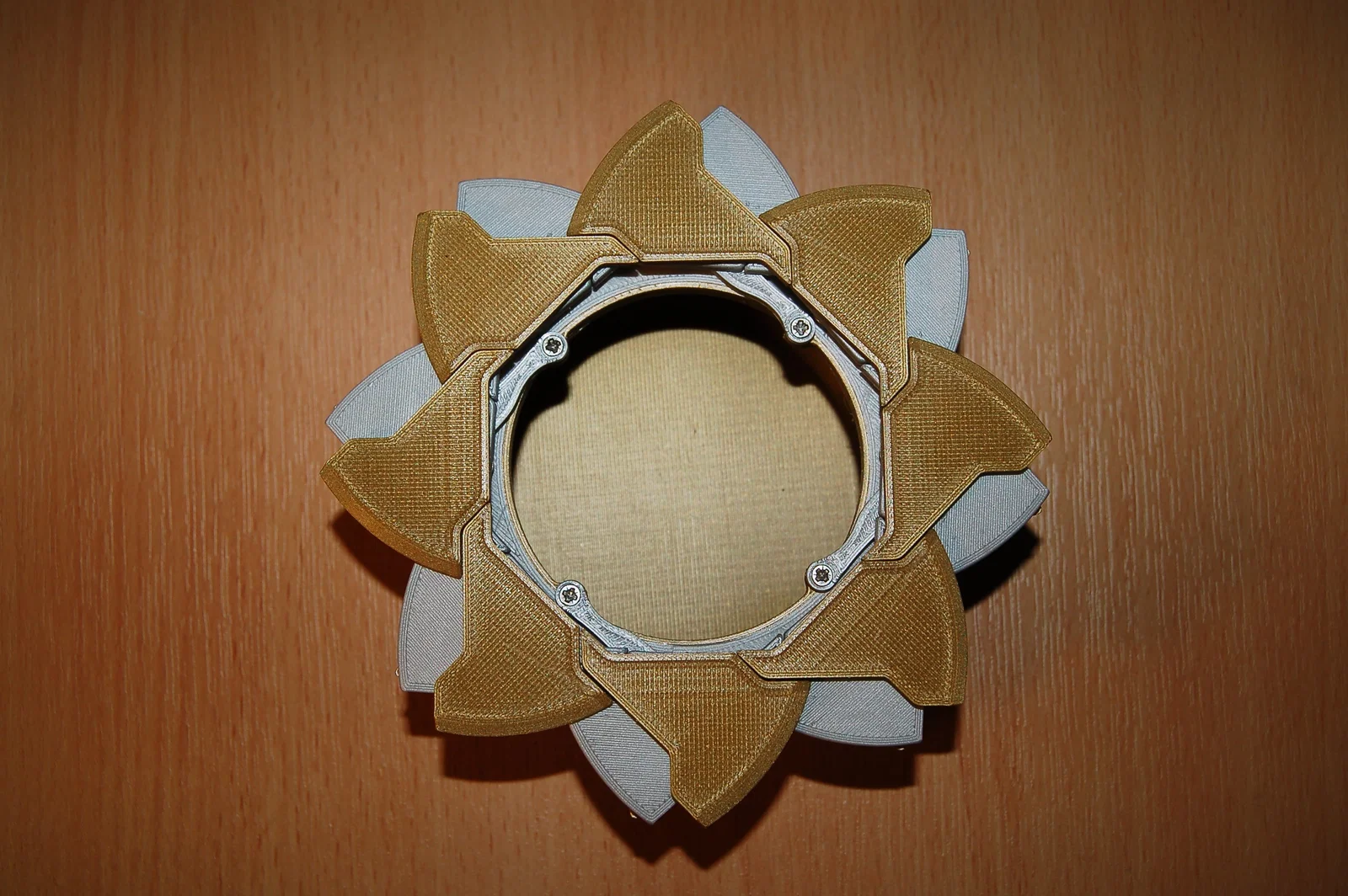

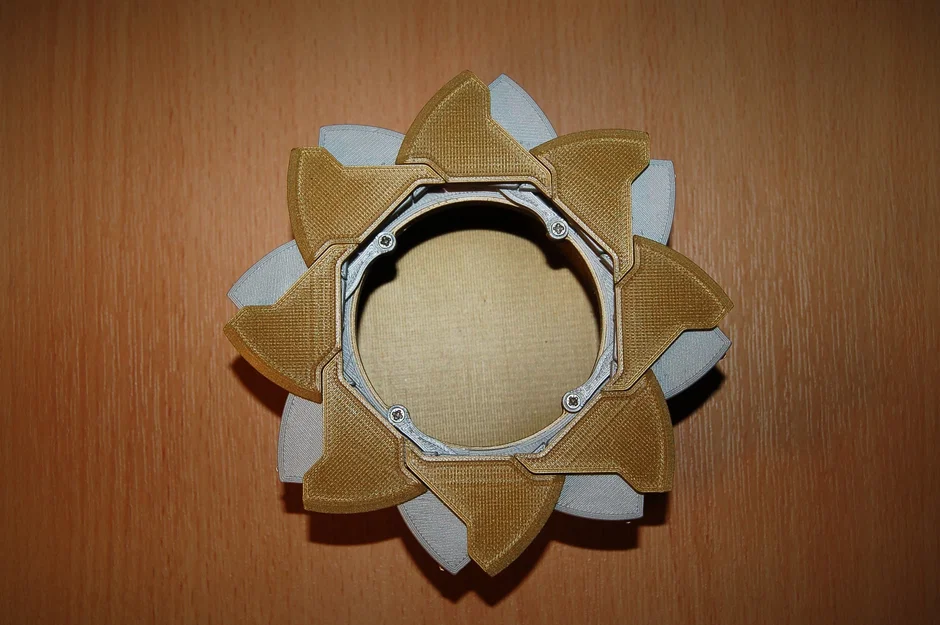

Tiếp theo, lấy tất cả các part 'door' và bắt đầu ráp chúng thành cụm iris bằng ốc. Thực ra ráp ở trạng thái đóng sẽ dễ canh cho gọn hơn so với trạng thái mở như trong hình. Bạn cũng cố giữ ốc thẳng để mặt trên sau khi ráp nhìn gọn. Đừng siết ốc quá chặt, không là xoay mở hộp sẽ nặng. Mình thường siết tới rồi nới ra khoảng nửa vòng. Lúc này cơ cấu iris nên có thể mở/đóng hết hành trình ngay trên tay.

Bước 3

Vặn đầu lớn hơn của các thanh ngắn (link 2) vào các lỗ phía trong trên các cửa 'base'. Nhớ phân bố 4 thanh đều quanh cơ cấu, tức là gắn 1 thanh cho mỗi 2 cửa base (một cửa có, một cửa không).

Bước 4

Sau đó lấy cụm collar đã lắp và đặt lên trên cụm cửa iris. Lấy đầu còn lại của các thanh dài (link 1) và bắt ốc vào các lỗ phía ngoài trên các part door base.

Bước 5

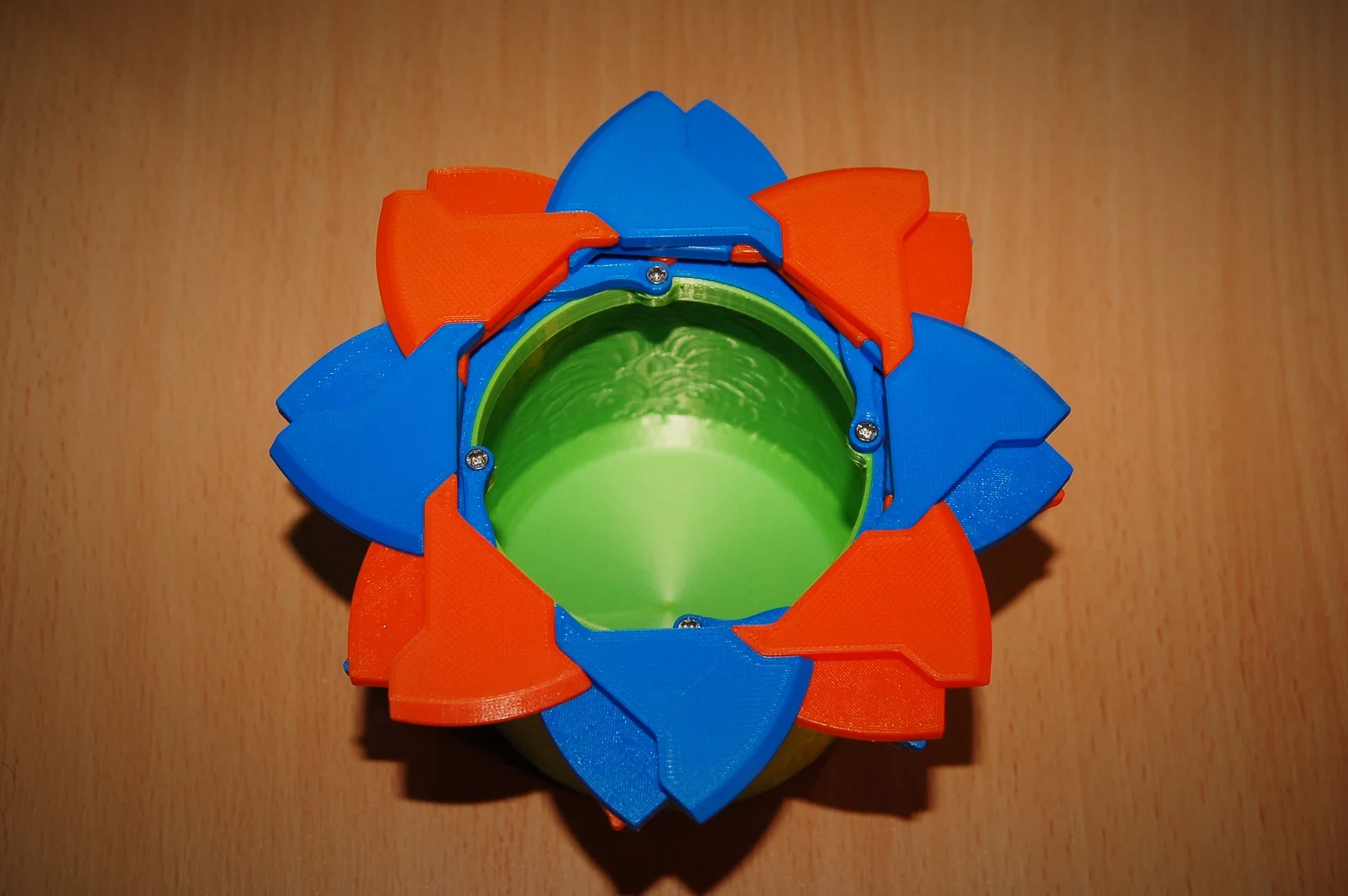

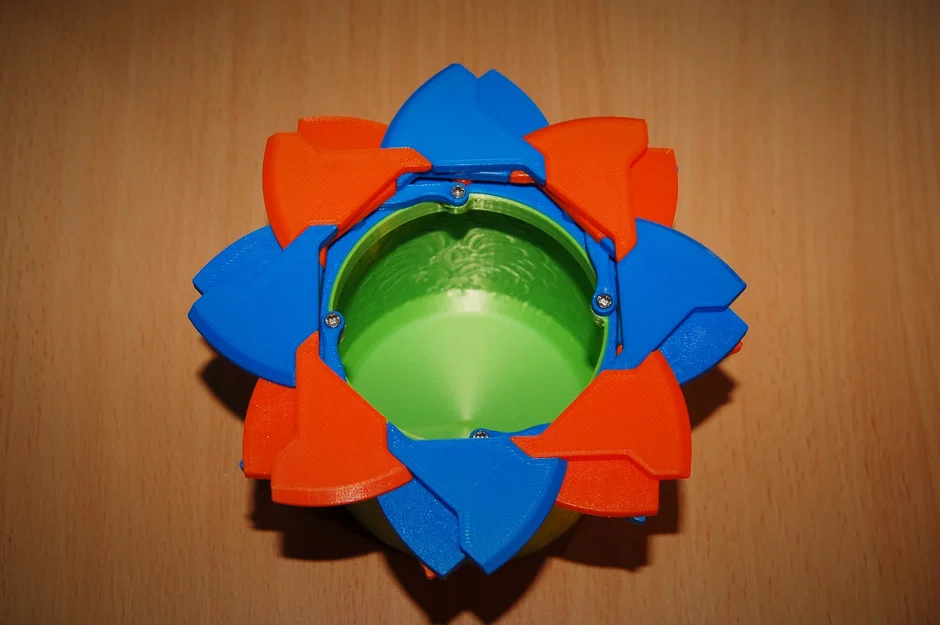

Cuối cùng, đặt toàn bộ cụm iris này lên container. Khi iris mở hoàn toàn, bắt đầu vặn ốc để gắn đầu còn lại của các thanh ngắn (link 2) vào các lỗ trên container. Vậy là hộp đã lắp xong! Hộp sẽ đóng lại bằng cách xoay collar ngược chiều kim đồng hồ (lúc đầu có thể hơi sượng).

Nếu bạn gặp vấn đề gì với thiết kế này, cứ nhắn mình biết, mình sẽ cố gắng hỗ trợ.
