Khớp nối chân dưới drone X500 Quad (Lower Leg Connector)
Chi tiết thay thế khớp nối chân dưới cho quad drone kiểu X-500. Tương thích khung 500-X4, dùng ống chân OD 16mm và ống ngang OD 10mm. Gợi ý in: úp mặt phẳng, layer 0.2, gyroid 40%, organic supports.
Mô tả

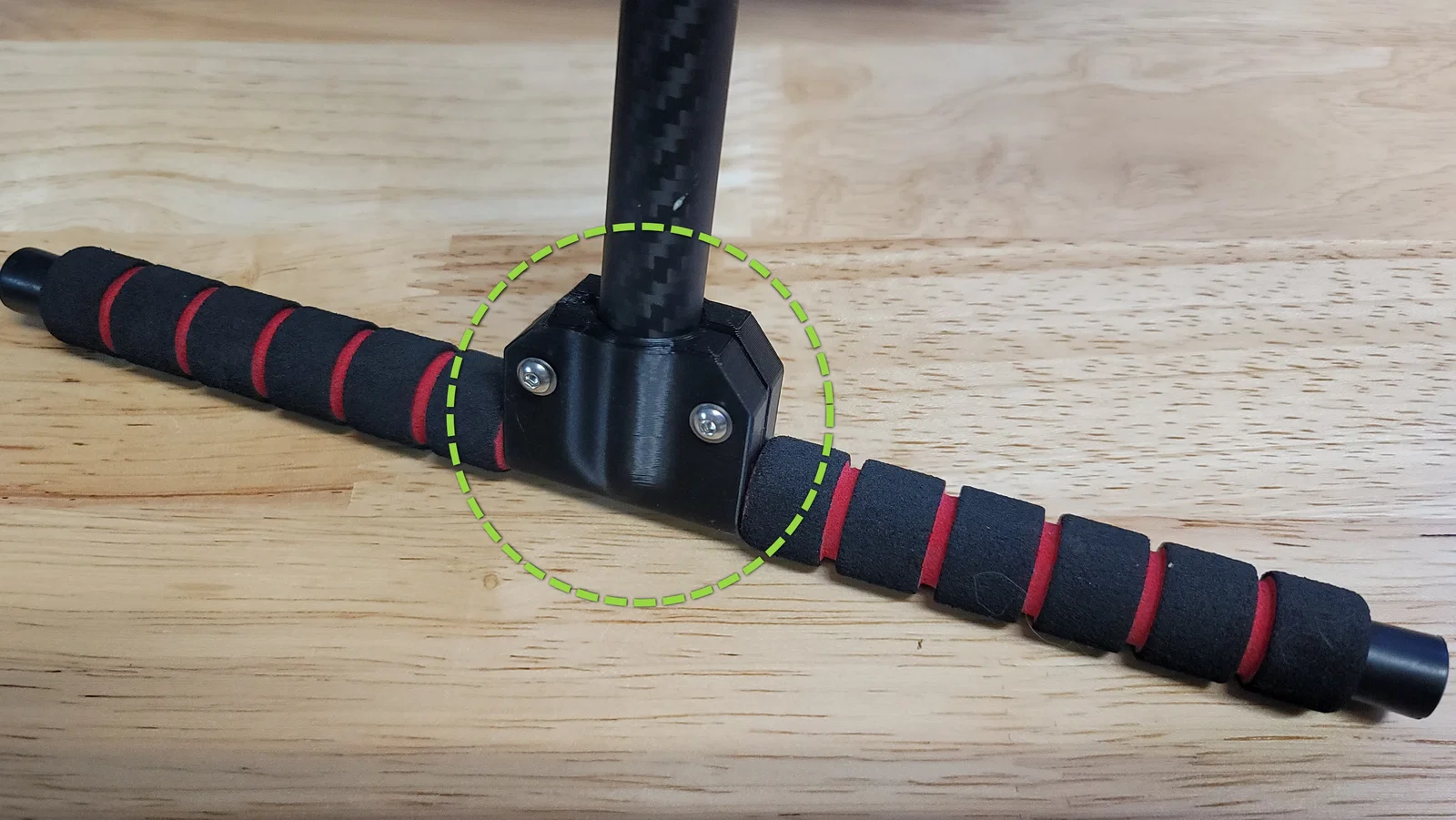

Đây là chi tiết thay thế cho khớp nối của phần ống chân dưới trên quad drone kiểu X-500.
Phần này dùng được cho bộ khung: https://amzn.to/41AV1Jv (500-X4 Carbon Fiber Quadcopter Frame Kit).
Nó sẽ vừa với mọi drone X-500 dùng ống chân (down tube) đường kính ngoài 16mm (OD) và ống ngang (horizontal tube) cho phần chân (foot) đường kính ngoài 10mm (OD).

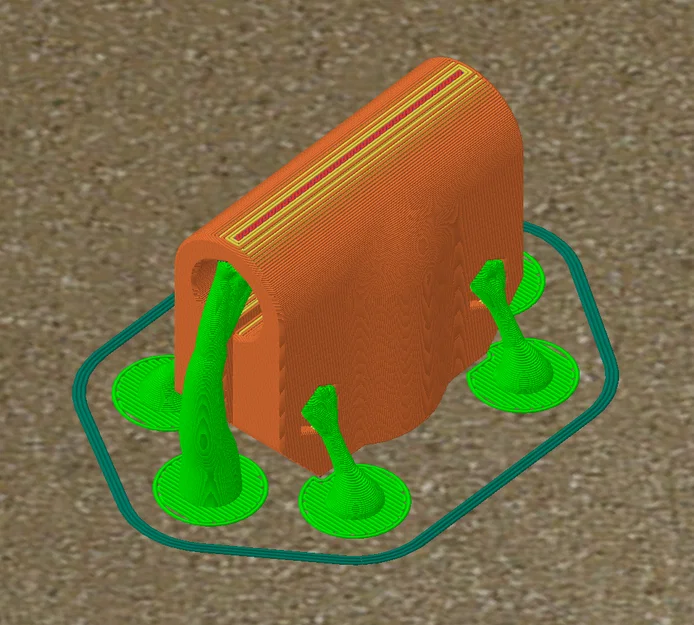

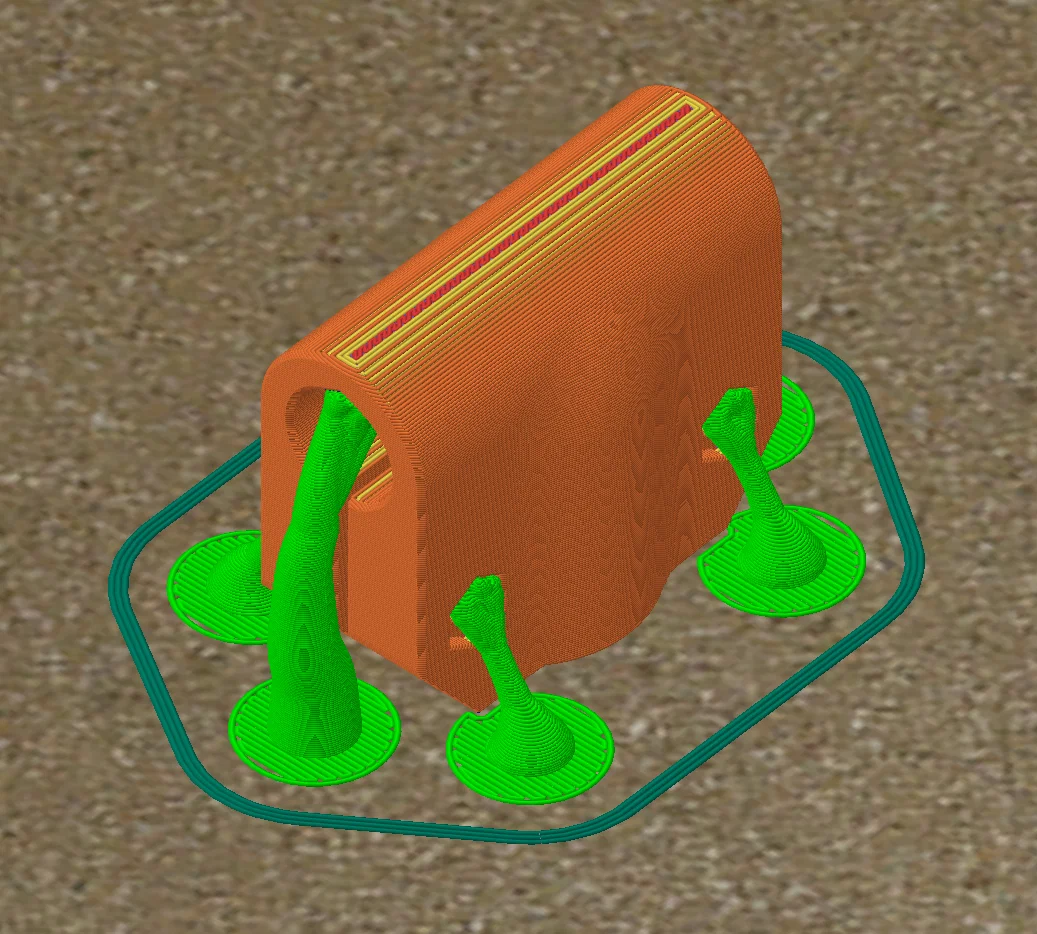

Cách in tốt nhất là đặt mặt phẳng úp xuống bàn in (xem hình), layer height 0.2, infill gyroid 40% và dùng organic supports.

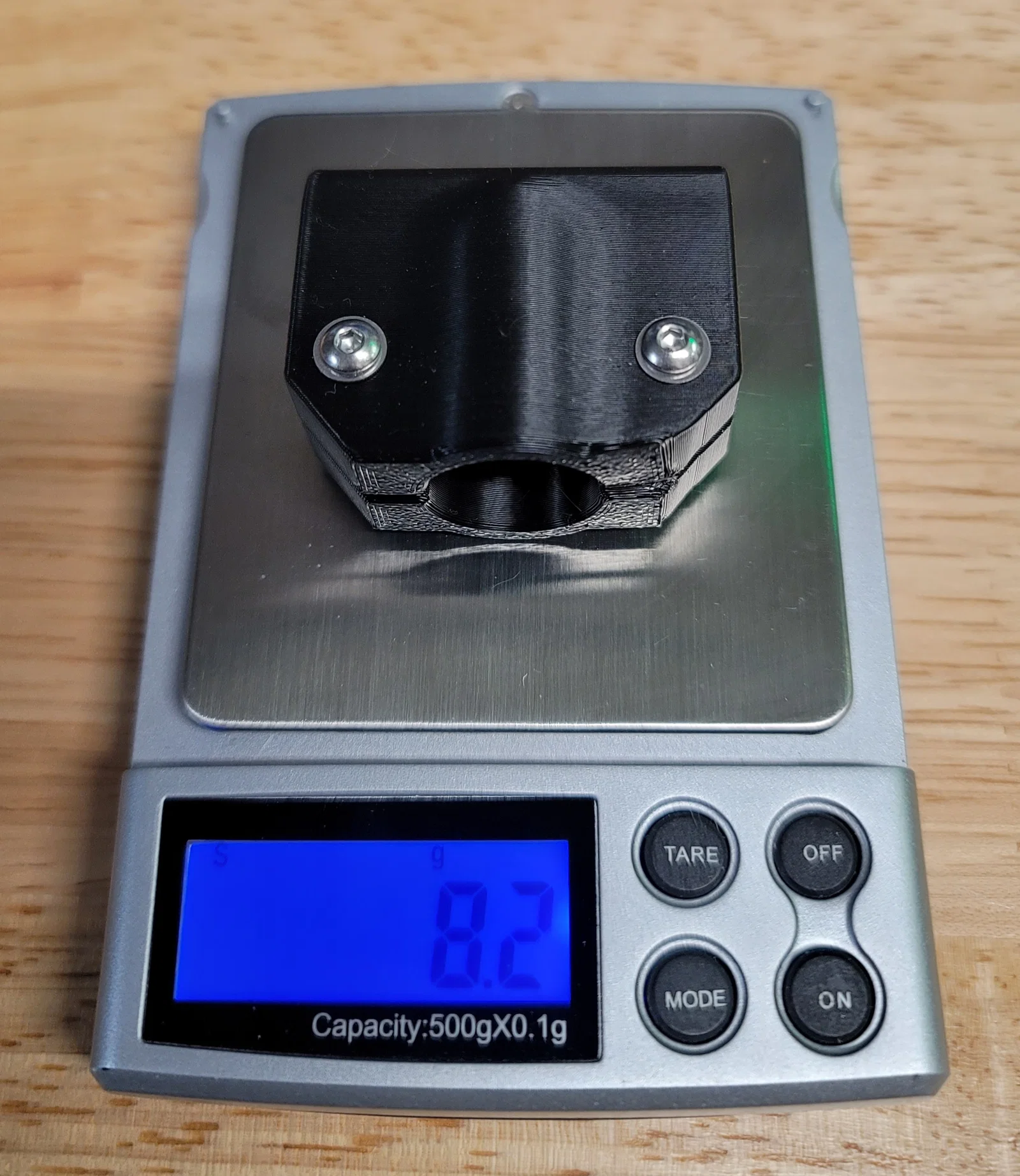

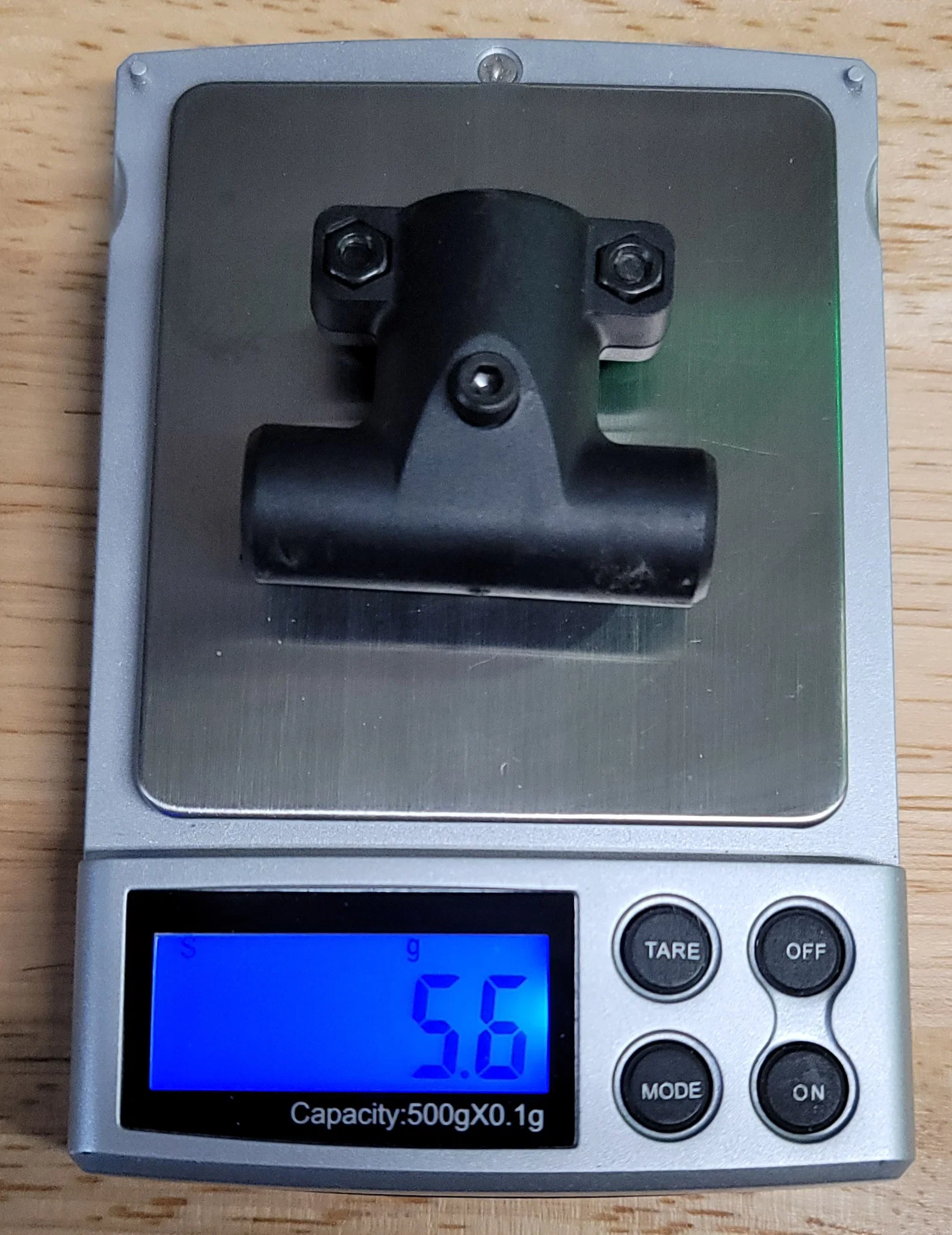

Chi tiết zin nặng 5.6 gr. Còn chi tiết in PLA với thông số in như trên nặng 8.2 gr. (kèm đầy đủ phần cứng cần thiết).
Phần cứng cần có:
- 4 x bu lông đầu trụ (cap bolts) M3 dài 18 hoặc 20 mm.
- 4 x đai ốc M3.
- 4 x long đền M3 (OD 7mm).
Chúc vui!
