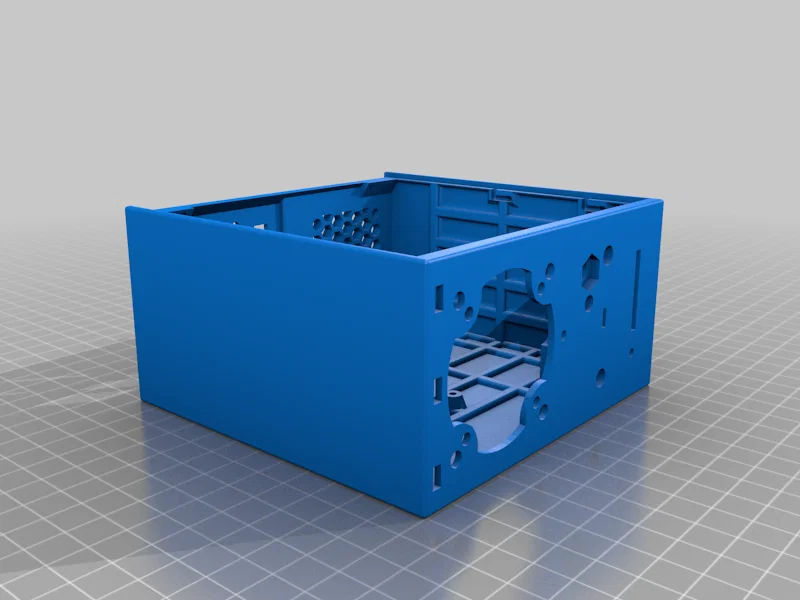

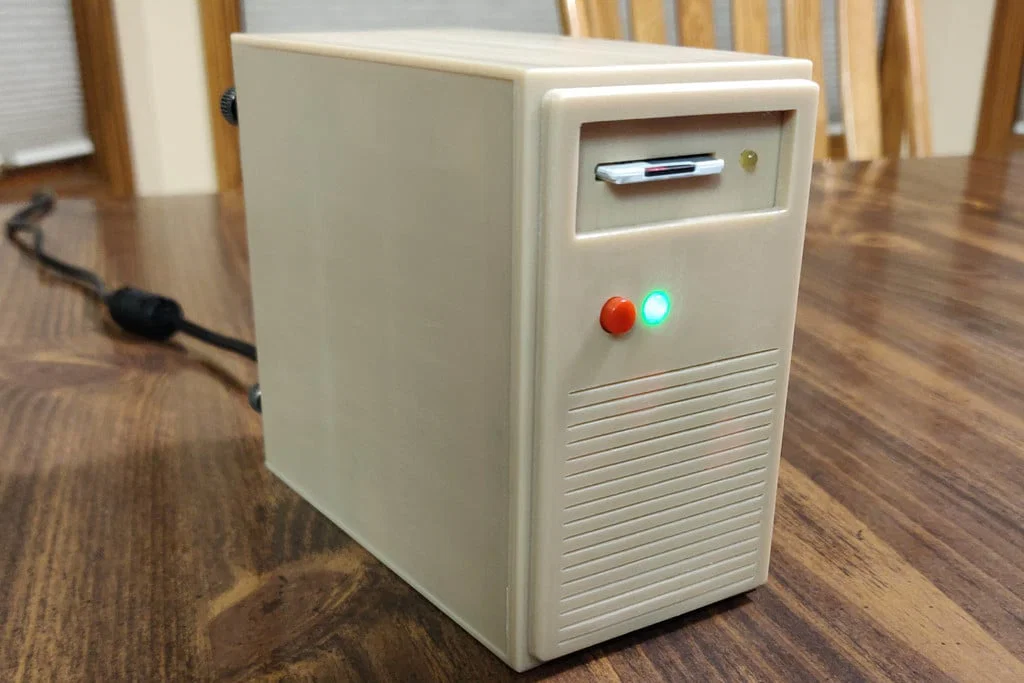

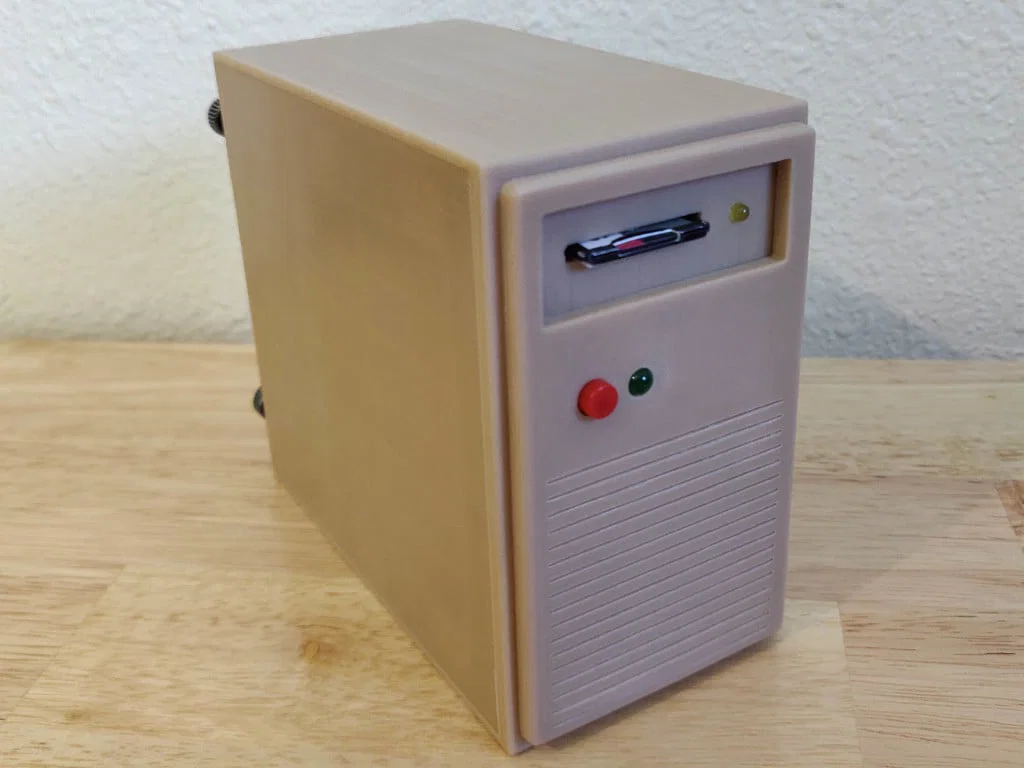

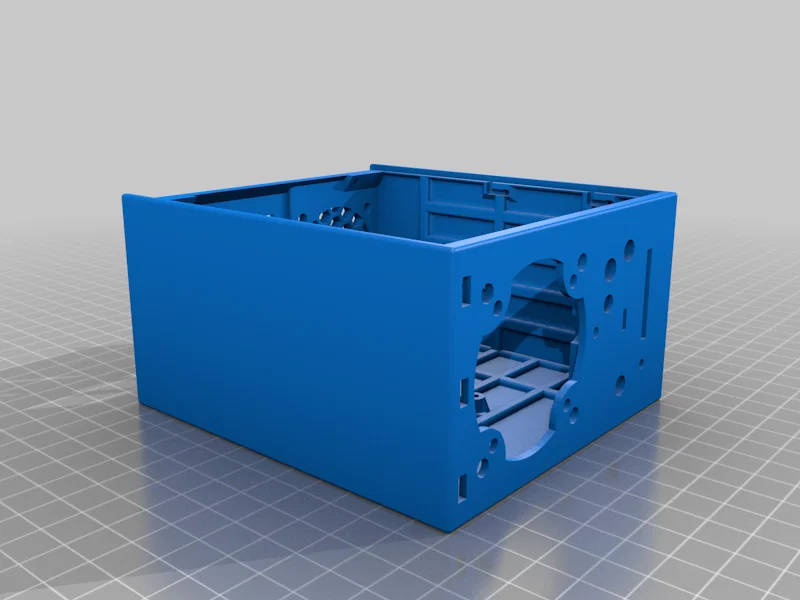

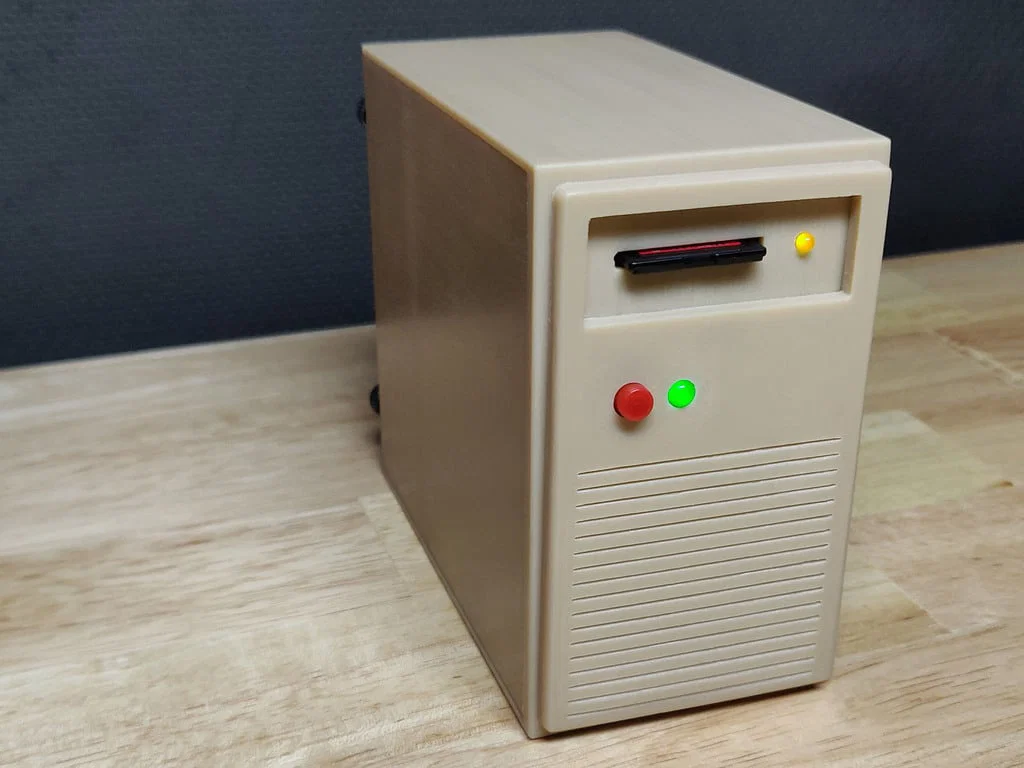

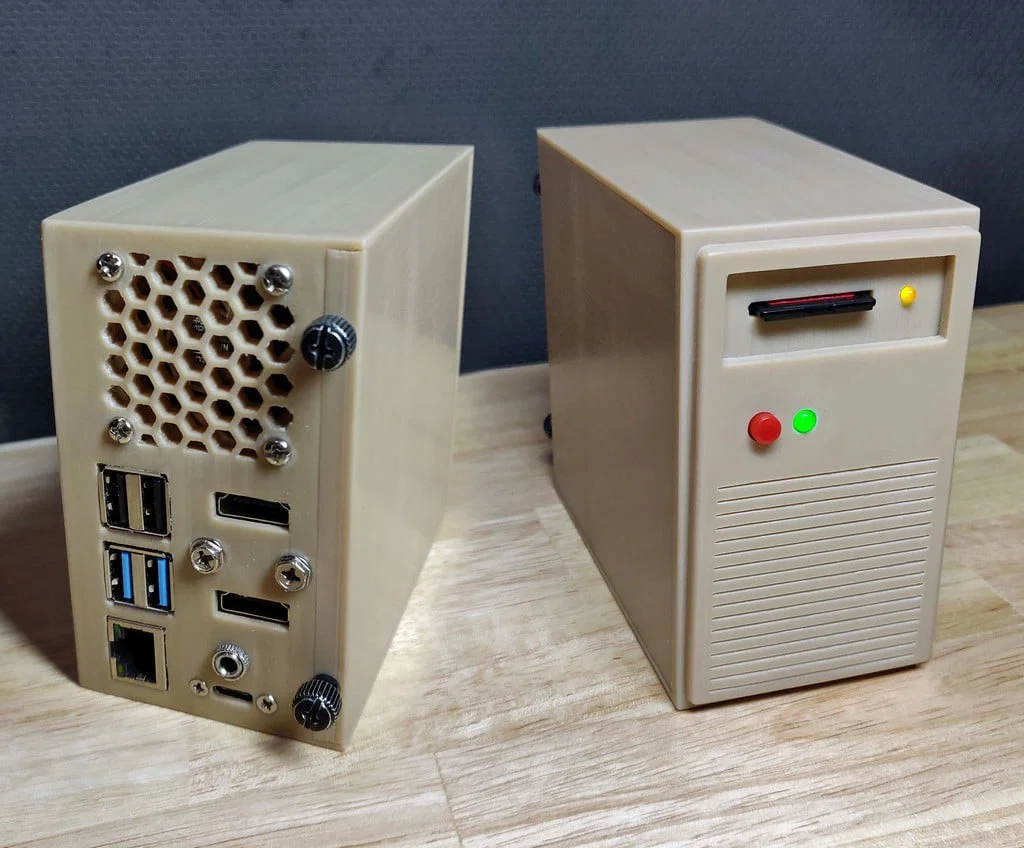

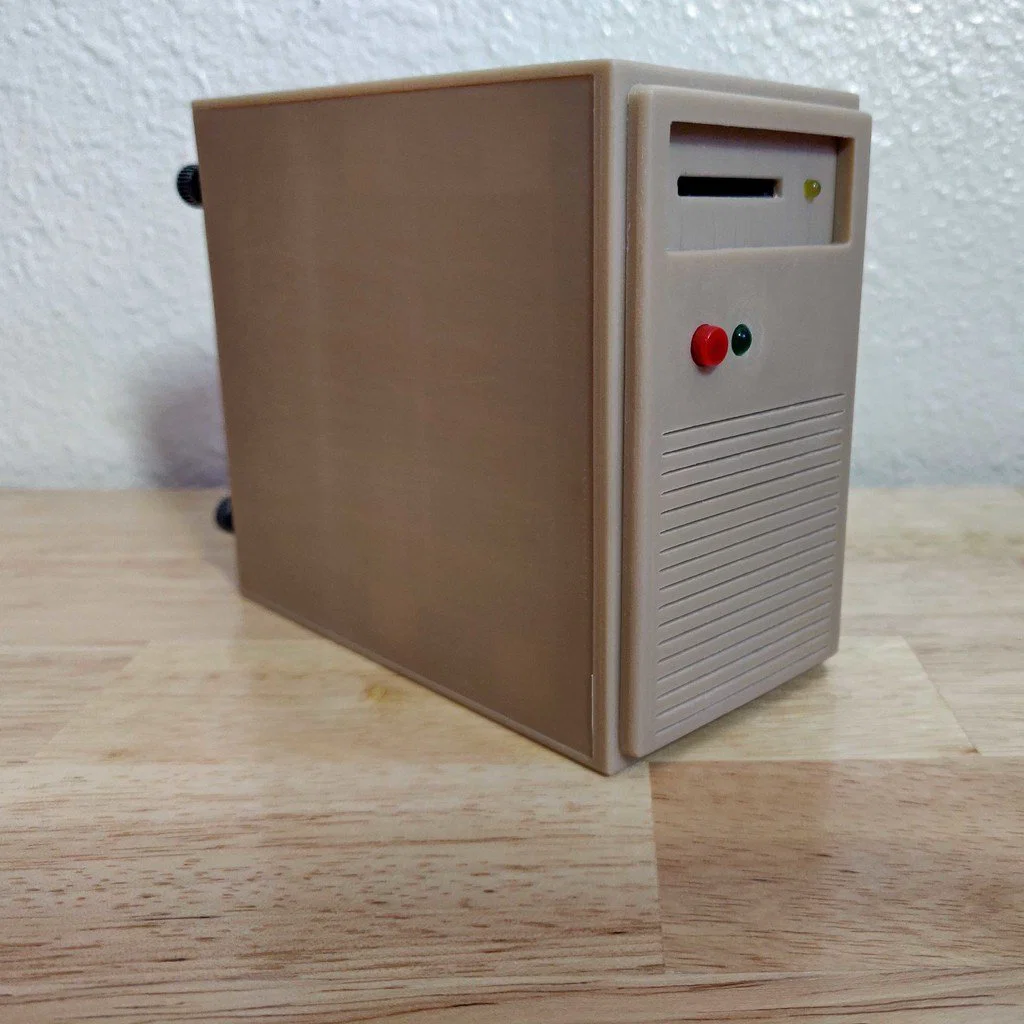

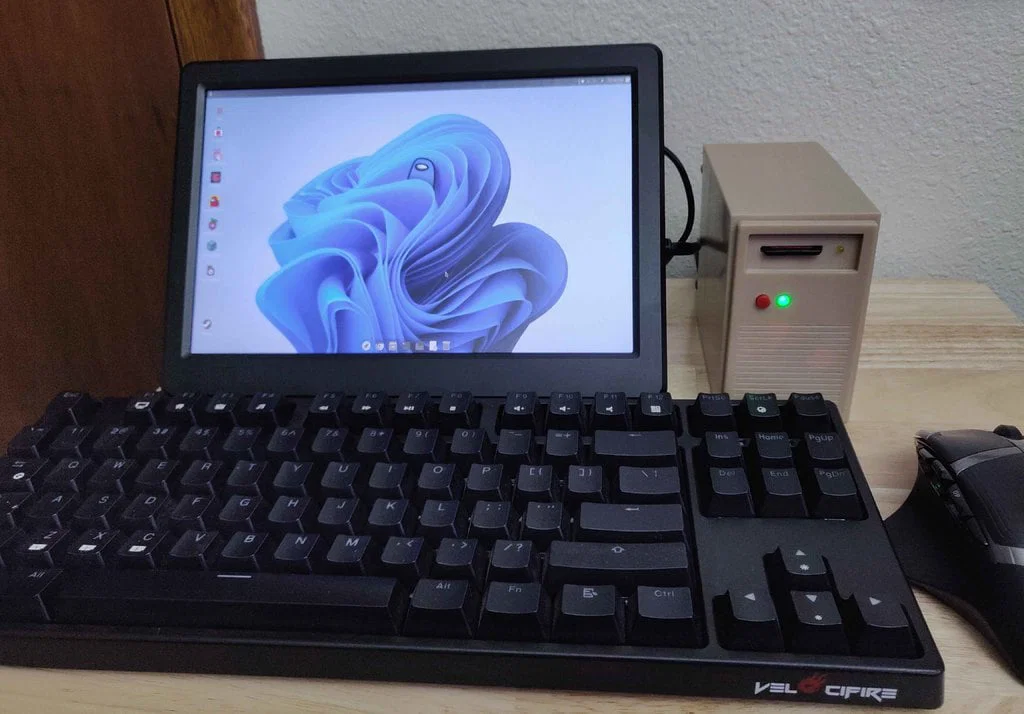

Một mẫu case dạng tháp (tower) màu be phong cách retro cho Raspberry Pi 4. Case có nút nguồn hoạt động được, LED, và LED báo hoạt động IO. Thẻ SD/microSD có thể đưa vào như một “đĩa floppy” để dễ đổi qua lại giữa các hệ điều hành khác nhau. Phía sau case có 2 cổng HDMI, jack audio, và nguồn USB-C.

Bên trong có chỗ cho 1 quạt xả 40mm và 1 quạt hút phía trước 40mm hoặc 50mm. Cũng đủ không gian cho tản lớn như ICE tower.

Mình cũng có làm phiên bản Raspberry PI 5 của case này. https://www.thingiverse.com/thing:6572558

NOTE:

Hiện đã có bản V2 cải tiến nhẹ.

Thay đổi:

Thêm phiên bản case cao hơn 1.5cm

Tăng kích thước lỗ cho nút nhấn

Thêm lỗ lục giác để dùng ê-cu đi kèm cho nút nhấn

Dời các gân/rãnh ở vách để tránh cấn với các đầu kết nối cao trên GPIO

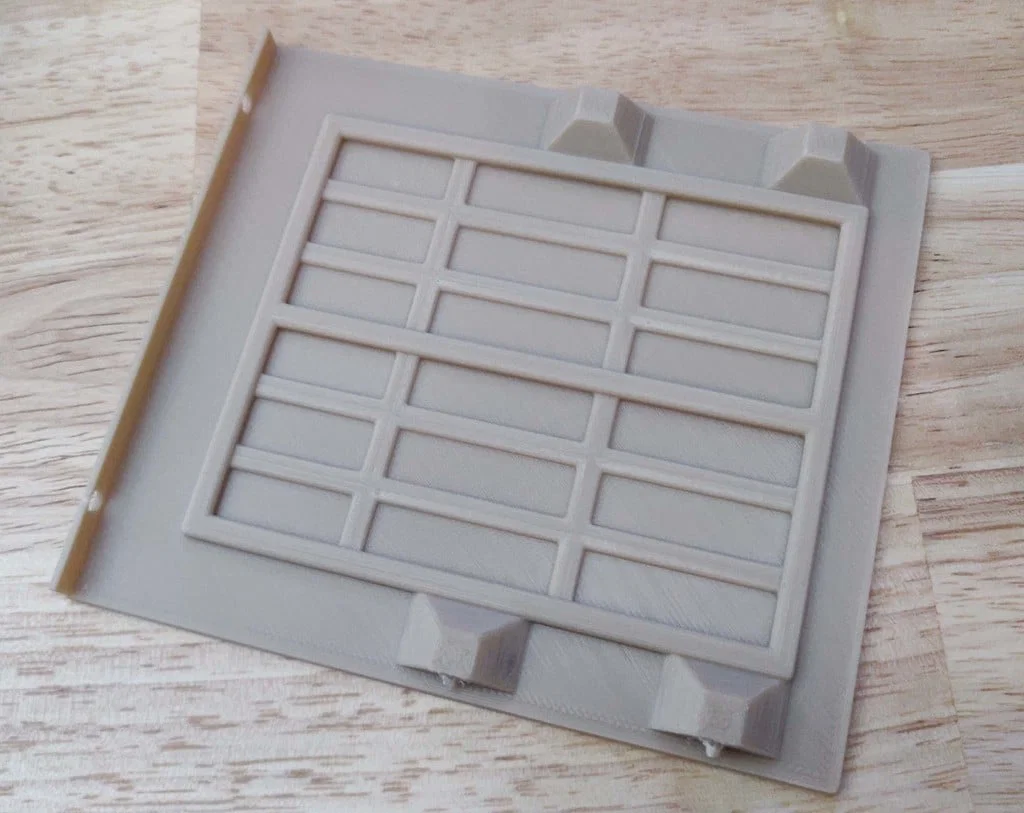

Case V2 vẫn dùng chung panel hông và mặt trước bản gốc trừ khi có thay đổi kích thước

Parts needed (links at the end):

Micro SD to SD Card extender: 1

Micro HDMI to HDMI Adapter Cable: 2

Panel-Mount USB-C Extention Cable: 1

40mm 5V fan (for exhaust): 1

Low-Profile CPU Cooler or ICE Tower Cooler: 1

SPST Momentary Mini Push Button: 1

5mm LED with resistor: 1

3mm LED with resistor: 1

6-32 UNC thumbscrew (standard PC case screw): 2

6-32 UNC screw or M3 screw (standard PC case screw): 6

various wire/header connectors (for connecting fans/LEDs/power button)

Optional:

Front 5V 40mm/50mm fan: 1 (lưu ý: mình không cần món này kể cả khi overclock Raspberry Pi)

Noctua NF-A4x10 to replace CPU Cooler fan: 1

Panel-Mount 3.5mm AUX Male to Female Extension Cable: 1 (lưu ý: cáp làm sẵn có thể quá dài và nên rút ngắn lại.)

Assembly instructions

Prepare all parts

note: chỗ nào cần bắt vít nhựa với nhau thì có thể thay bằng keo nếu bạn tự tin/lười quá mức.

• In tất cả các phần bằng vật liệu/màu bạn muốn.
• (không bắt buộc nhưng hữu ích) Dùng taro ren cho tất cả các lỗ bắt vít

Start Assembly

• Taro ren cho nút nhấn. Nếu không có taro, bạn có thể dùng chính nút nhấn để “tạo ren”. Có thể cần dũa/giũa nhẹ để đảm bảo nút nhấn vừa nếu bạn không có taro.
• Ép (press fit) LED 3mm vào thân case chính. Có thể thêm keo, nhưng ép khít thường là đủ.
• Ép (press fit) LED 5mm vào thân case chính. Có thể thêm keo, nhưng thường không cần.

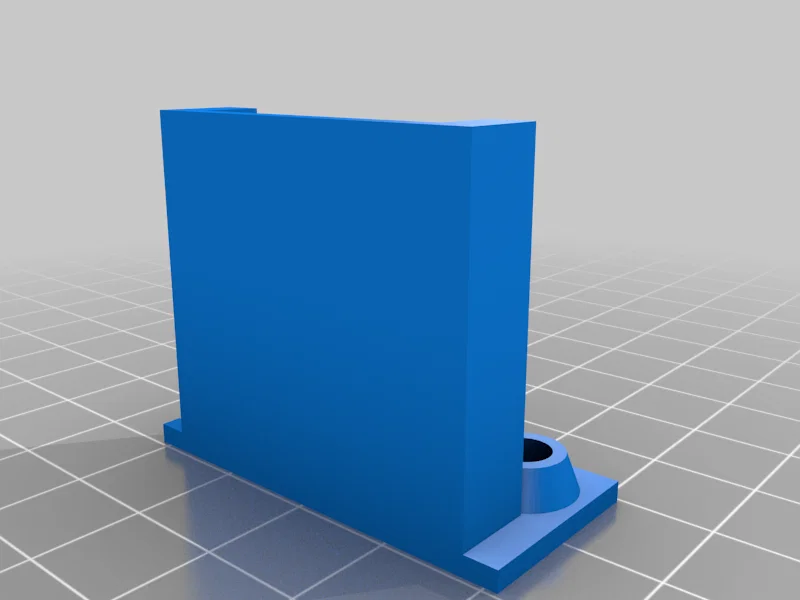

• Lắp SD card extender vào khay SD và cố định vào case bằng vít hoặc keo. Việc này có thể cần tua-vít dài để luồn qua lưới quạt, hoặc tua-vít rất ngắn để thao tác trong case. Làm bước này trước khi gắn các thứ khác sẽ dễ hơn vì chưa bị vướng.
• (Optional) Bắt quạt trước bằng vít

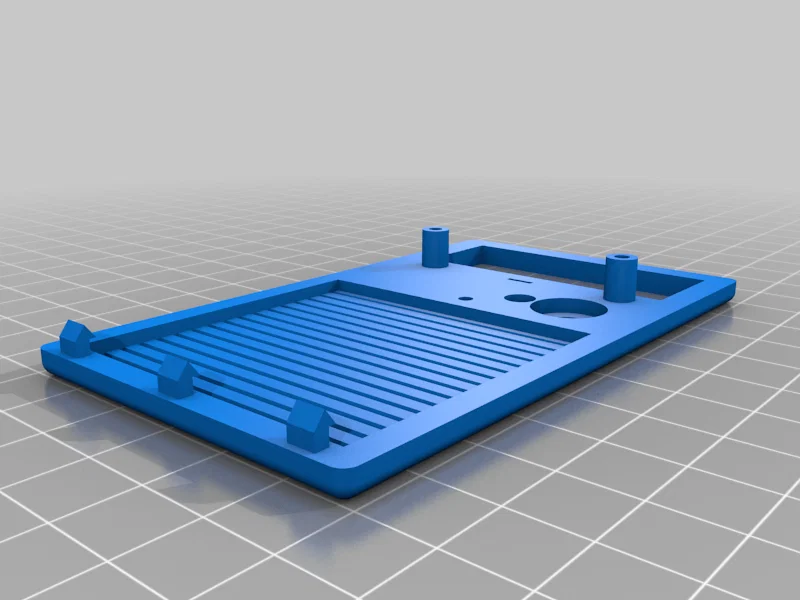

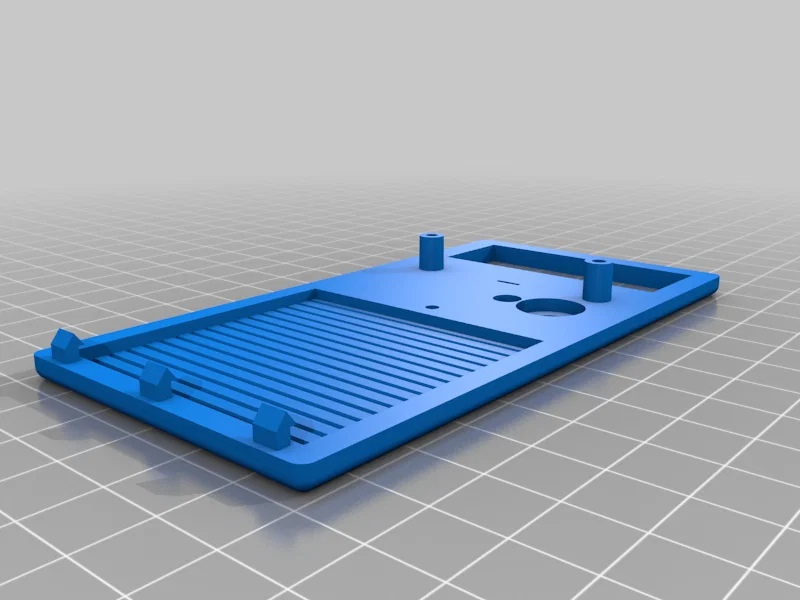

• Bắt vít/Dán keo panel trước. Nhớ canh để thấy LED và nút nhấn không bị kẹt.

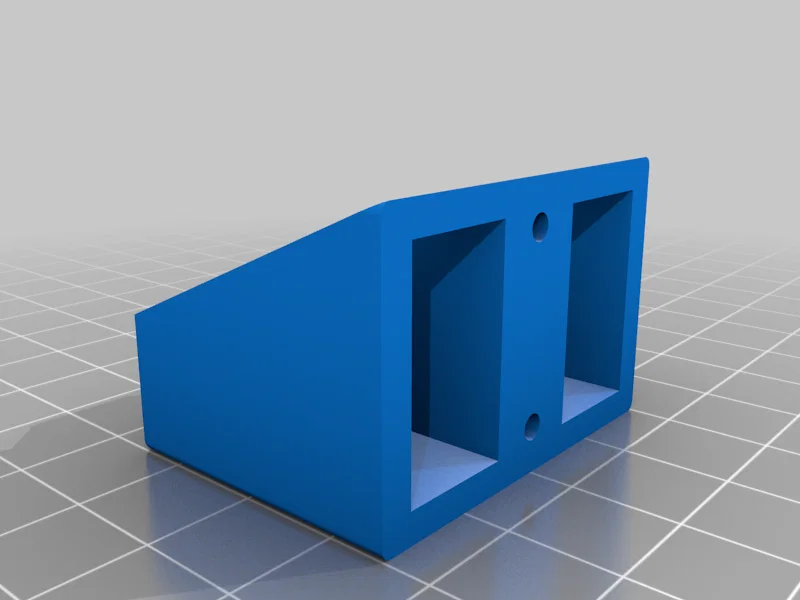

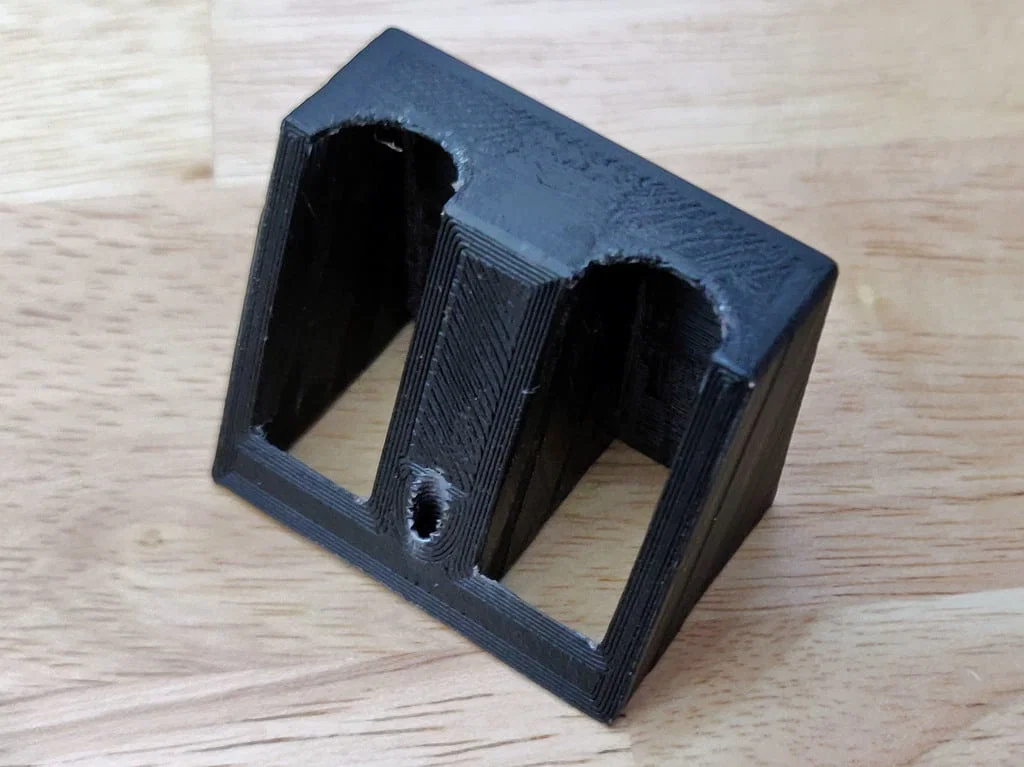

• Gắn các HDMI adaptor vào khay/giá giữ HDMI, nhưng chưa gắn khay đó vào case.

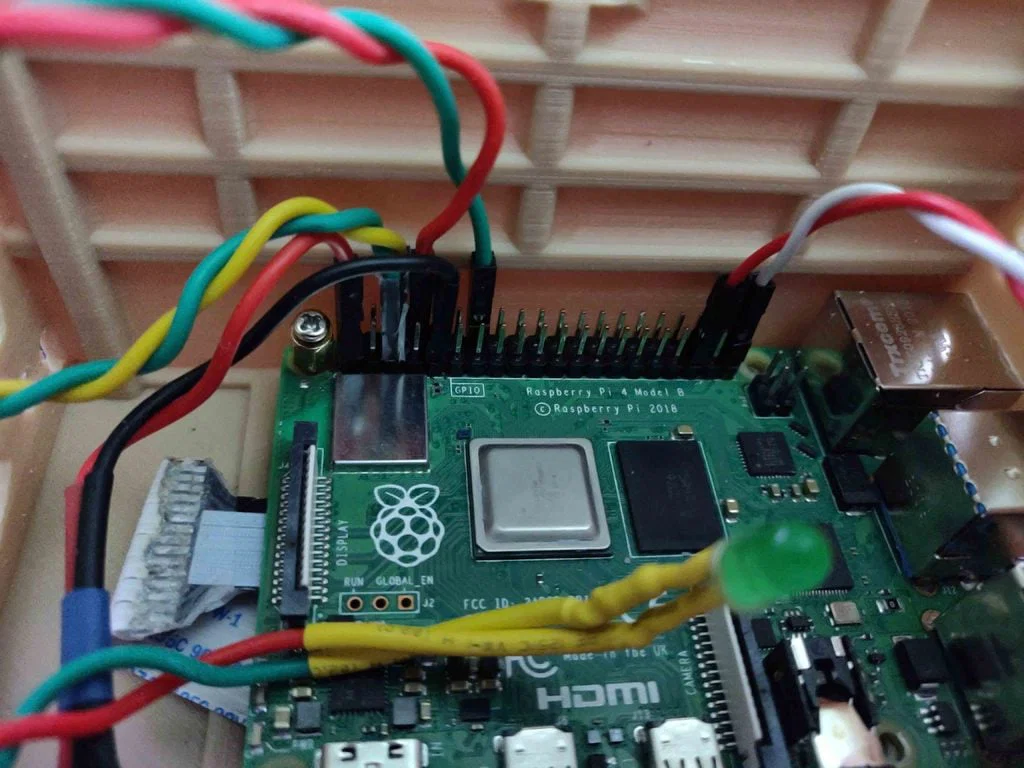

Connect wires to the GPIO Header

• (Optional) Làm splitter đơn giản cho quạt CPU/quạt case. Mình nối quạt vào 3.3V (pin 1) và ground (pin 9). Quạt có thể dùng pin 3.3V hoặc 5V để cấp nguồn và bất kỳ chân ground nào còn trống.
• Nút nhấn nối bắc cầu giữa pin5/pin6 (không phân cực).
• Power LED nối vào pin8(+) và pin14(-).
• GPIO LED nối vào pin37(+) và pin39(-).

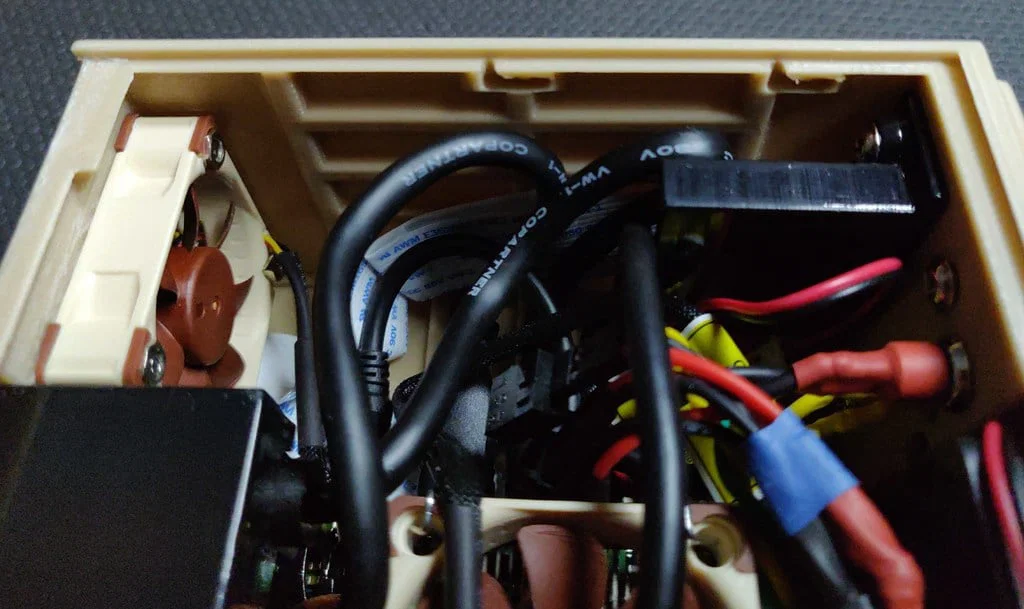

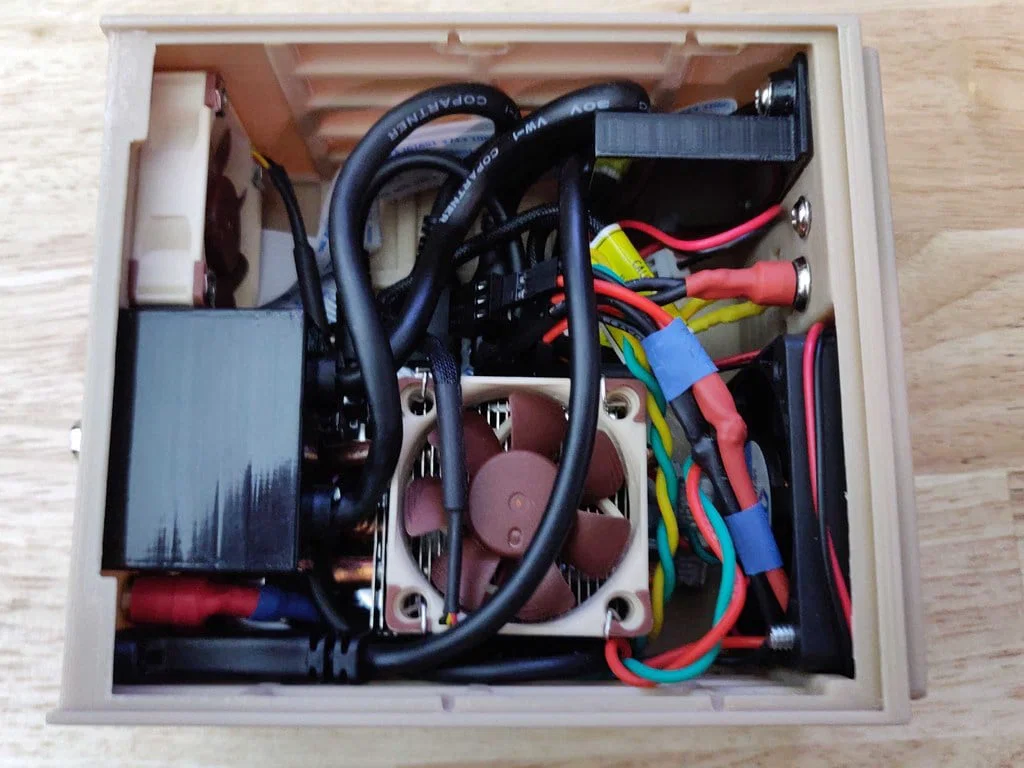

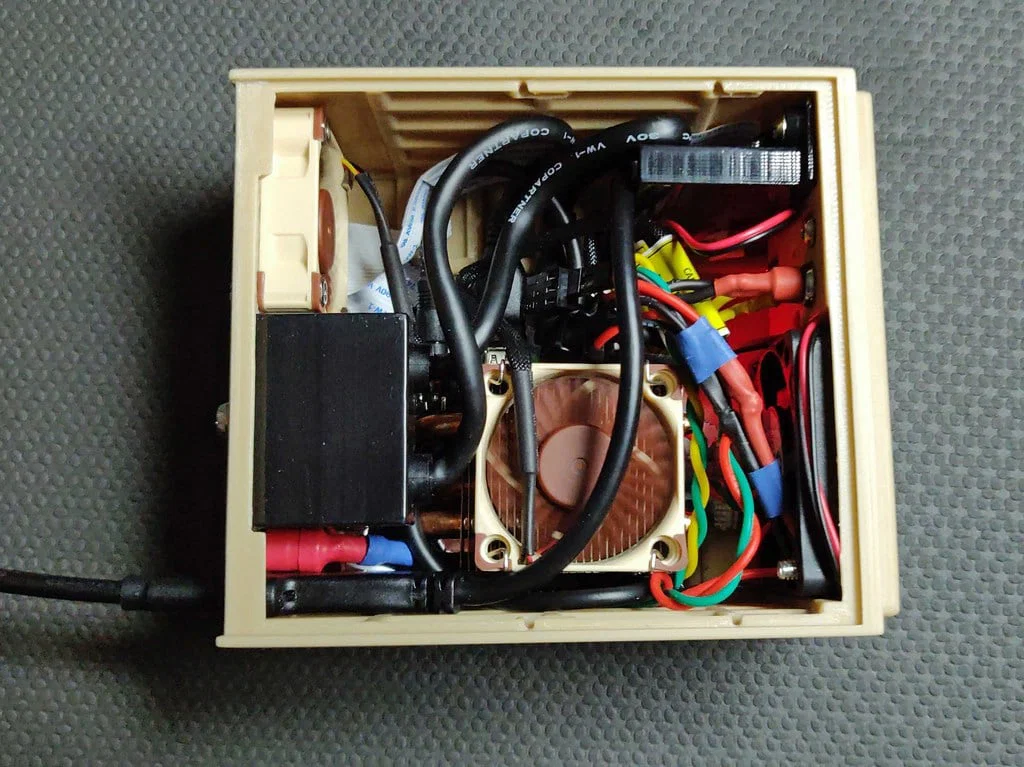

• Kết nối tất cả dây, đầu nối, và micro SD card extender vào Raspberry Pi trước khi đặt nó vào case một cách cẩn thận. Lúc này tất cả cáp/extender nên đã cắm vào Raspberry Pi, nhưng chưa cố định vào case. (lưu ý: nếu dùng tản ICE hoặc heatsink low profile thì chưa gắn ở bước này)

Finish Assembly

• Dùng các spacer/mount/standoff bằng đồng đi kèm tản để bắt Raspberry PI vào case. 4 miếng đồng này sẽ đi xuyên qua các lỗ bắt của Raspberry Pi xuống case.
• Thoa keo tản nhiệt hoặc dán thermal pad lên CPU và gắn tản CPU bằng vít đi kèm.
• Bắt vít khay/giá HDMI.
• Bắt vít USB-C extender
• Bắt vít jack Audio
• Gắn quạt xả phía sau.

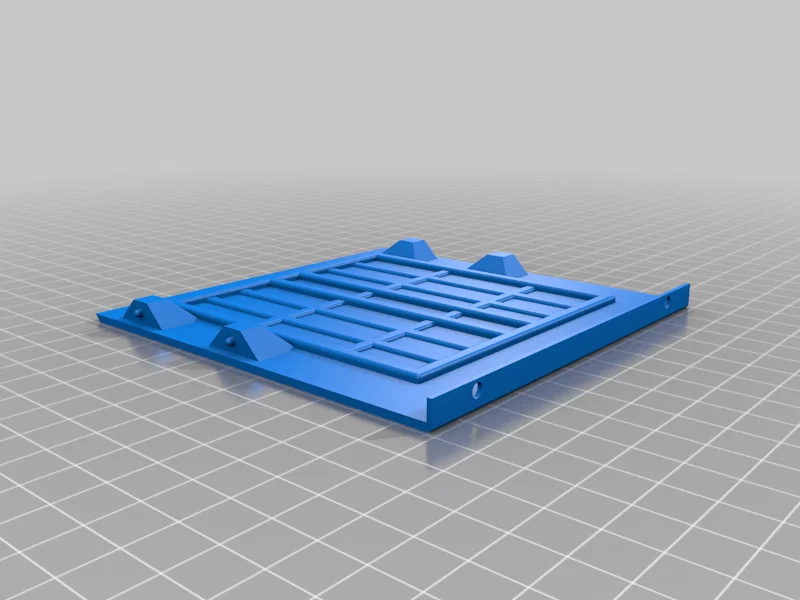

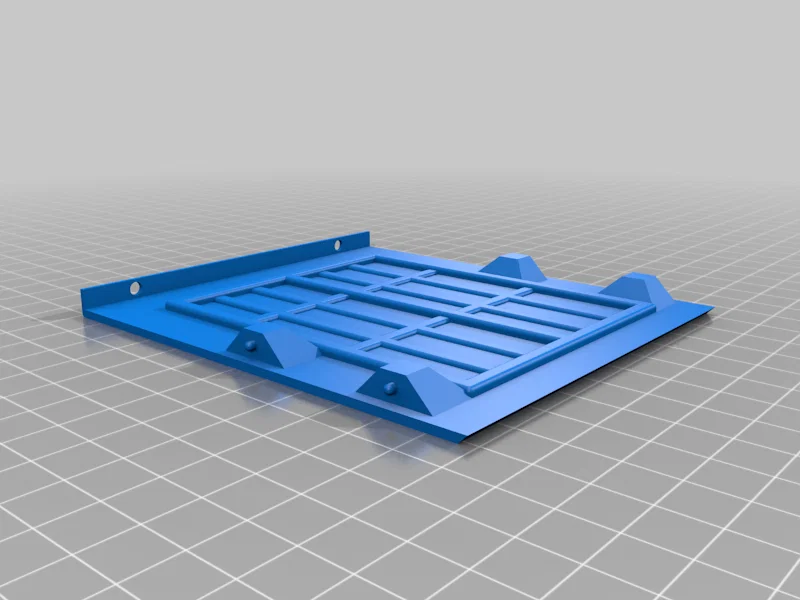

• Trượt nắp hông vào và bắt thumbscrew

config.txt setting

• (Optional over clock setting -- tự chịu rủi ro khi dùng)

overclock

arm_64bit=1

hdmi_enable_4kp60=1

over_voltage=15

arm_freq_min=100

arm_freq=2350

gpu_freq=750

gpu_mem=512

• Bật GPIO LED và IO activity LED

Additional overlays and parameters are documented /boot/overlays/README

dtoverlay=act-led,gpio=19

enable_uart=1

• Bật nút nguồn: https://github.com/Howchoo/pi-power-button

https://www.amazon.com/gp/product/B07YHN83NJ or https://www.amazon.com/gp/product/B06X3Y4BBB https://www.amazon.com/gp/product/B07K21HSQX https://www.amazon.com/gp/product/B075R7QBQD https://www.amazon.com/gp/product/B00NEMGCIA https://www.amazon.com/dp/B07V35SXMC or https://www.amazon.com/dp/B07ZV1LLWK https://www.amazon.com/dp/B075LDGHHS/ or any similar button https://www.amazon.com/dp/B08G4WXFX1/ or https://www.amazon.com/dp/B08G4XC341 https://www.amazon.com/dp/B07X622RJN or (preferably) make your own.

https://www.amazon.com/gp/product/B08R9KN46J (mấy quạt này chạy ổn, nhưng hơi ồn kể cả khi chạy 3.3V)

https://www.amazon.com/gp/product/B07CQPJJXY or https://www.walmart.com/ip/3ft-3-5mm-Mini-Stereo-TRS-Male-to-Female-Panel-Mount-Extension-Cable/248859634 or make your own https://smile.amazon.com/dp/B01C3RFHDC

Dù case này được thiết kế từ đầu, mình có lấy cảm hứng từ mẫu case của nilly667: https://www.thingiverse.com/thing:4362798

Print Settings

Printer:

Qidi X Max

Rafts:

No

Supports:

Yes

Resolution:

0.12mm

Infill:

40

Filament: LEE FUNG ABS

Wood

Notes:

Có thể bạn không cần supports, nhưng nó sẽ giúp cho các phần overhang dài.
