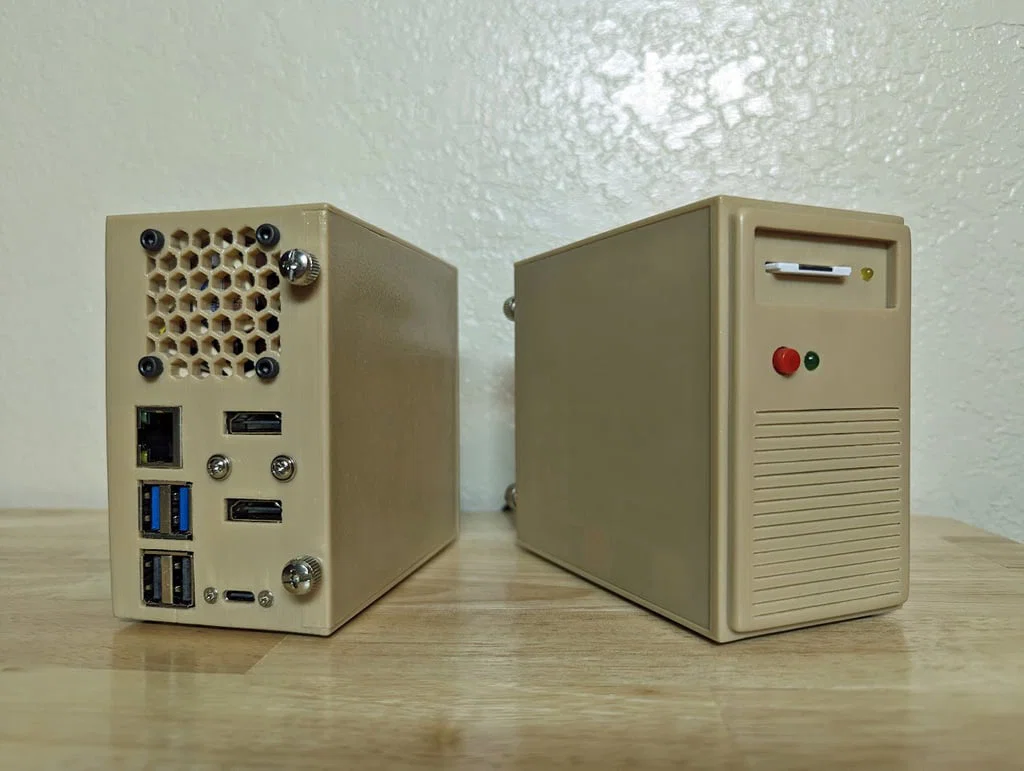

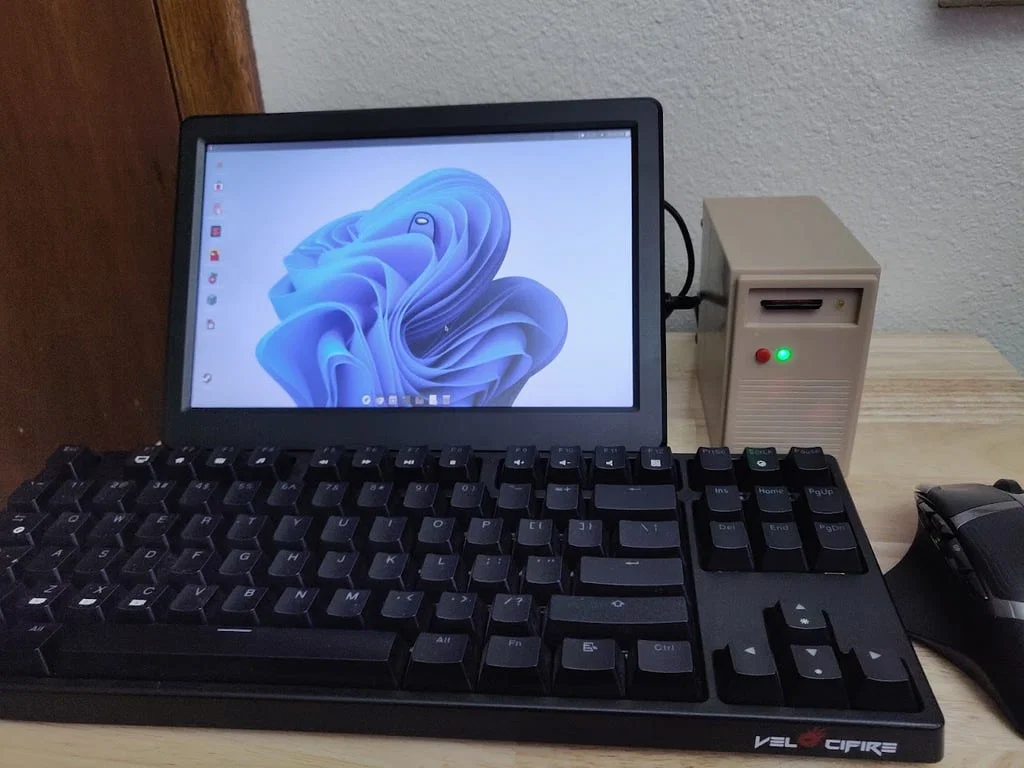

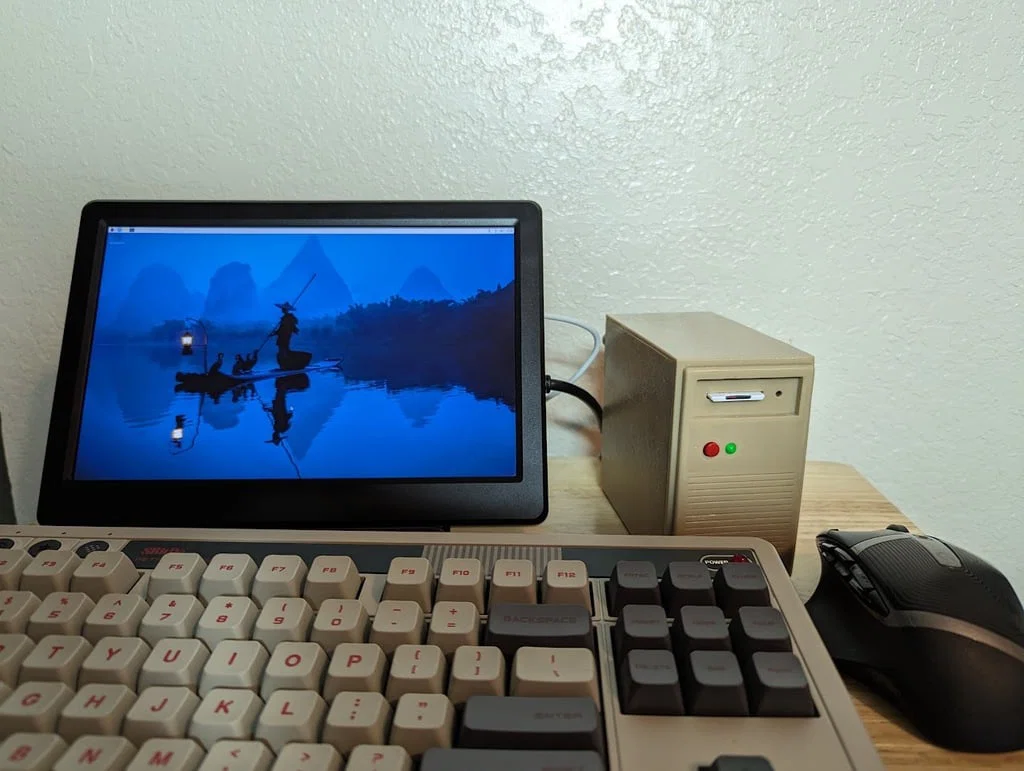

Một mẫu vỏ Raspberry Pi 5 dạng tháp (tower) màu be theo phong cách retro. Vỏ có nút power hoạt động được, LED nguồn, và LED báo hoạt động IO. Thẻ SD/microSD có thể đưa vào như “đĩa mềm” để đổi qua lại giữa các hệ điều hành khác nhau. Phía sau vỏ có 2 cổng HDMI, jack audio và cổng nguồn USB-C.

Bên trong có chỗ cho 1 quạt xả 40mm và 1 quạt hút gió phía trước 40mm hoặc 50mm. Cũng đủ không gian cho tản lớn như ICE tower.

Parts needed (links ở cuối):

Micro SD to SD Card extender: 1

Micro HDMI to HDMI Adapter Cable: 2

Panel-Mount USB-C Extention Cable: 1

40mm 5V fan (cho quạt xả): 1

Low-Profile CPU Cooler hoặc ICE Tower Cooler: 1

SPST Momentary Mini Push Button: 1

LED 5mm kèm resistor: 1

LED 3mm kèm resistor: 1

6-32 UNC thumbscrew (ốc chuẩn PC case): 2

6-32 UNC screw hoặc M3 screw (ốc chuẩn PC case): 6

nhiều loại dây/đầu nối header (để nối quạt/LED/nút nguồn)

Optional:

Front 5V 40mm/50mm fan: 1 (ghi chú: mình chưa cần tới món này ngay cả khi overclock Raspberry Pi)

Noctua NF-A4x10 để thay quạt của CPU Cooler: 1

Hướng dẫn lắp ráp

Chuẩn bị tất cả linh kiện

• In (print) tất cả chi tiết bằng vật liệu/màu bạn thích.
• (tuỳ chọn nhưng rất hữu ích) Dùng taro (thread tap) cho toàn bộ lỗ bắt vít

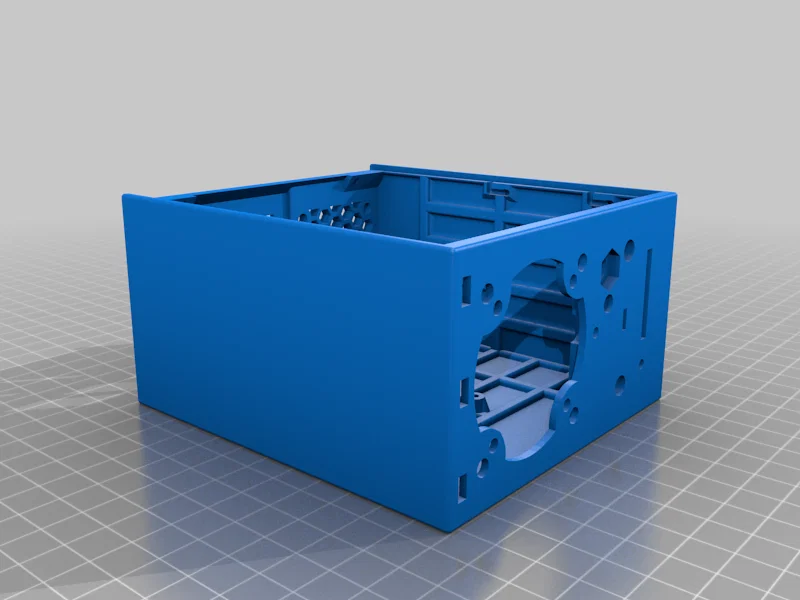

Bắt đầu lắp

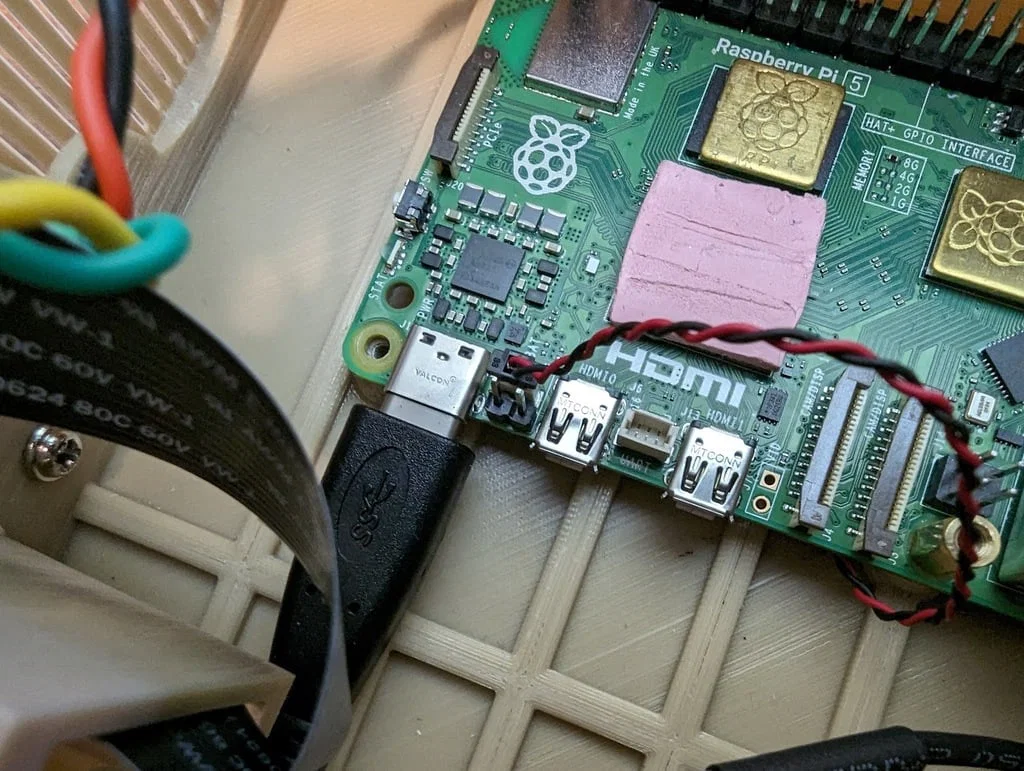

• Gắn header pins vào jumper J2 (nằm ngay giữa cổng USB-C và HDMI-0). Đây là chân cho nút power.
• Taro ren cho tất cả vị trí bắt vít. Bạn có thể tự “tạo ren” bằng cách vặn ốc ép vào lỗ.
• Taro ren cho nút nhấn (push button). Nếu không có taro, có thể dùng chính nút nhấn để tạo ren. Có thể cần dũa (file) để nút nhấn vừa khít nếu bạn không có taro.
• Ép khít (press fit) LED 3mm vào thân vỏ chính. Có thể thêm keo, nhưng press fit thường là giữ chắc rồi.
• Ép khít (press fit) LED 5mm vào thân vỏ chính. Có thể thêm keo, nhưng thường không cần.
• Đặt SD card extender vào khay SD và cố định vào vỏ bằng ốc hoặc keo. Có thể cần tua vít dài để luồn qua lưới quạt, hoặc tua vít rất ngắn để thao tác trong vỏ. Làm bước này sớm sẽ dễ hơn vì chưa có gì vướng.
• (Tuỳ chọn) Bắt quạt trước bằng ốc

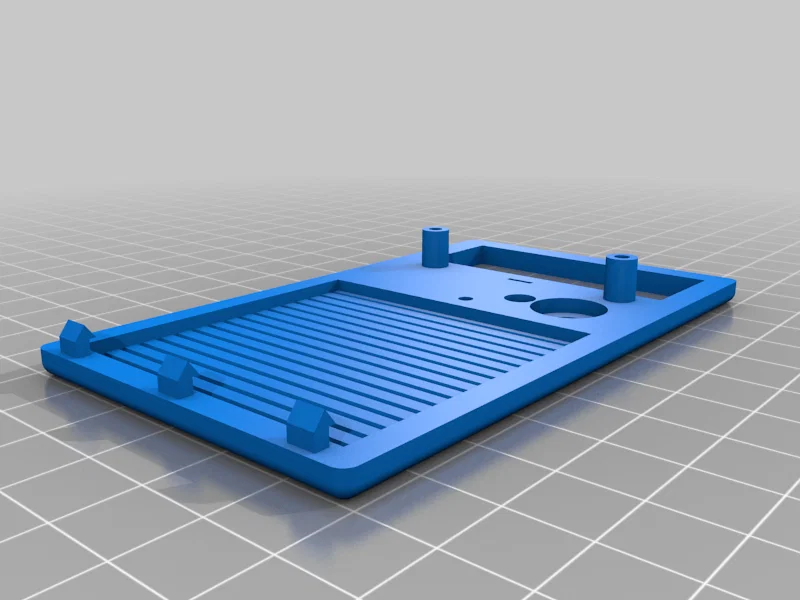

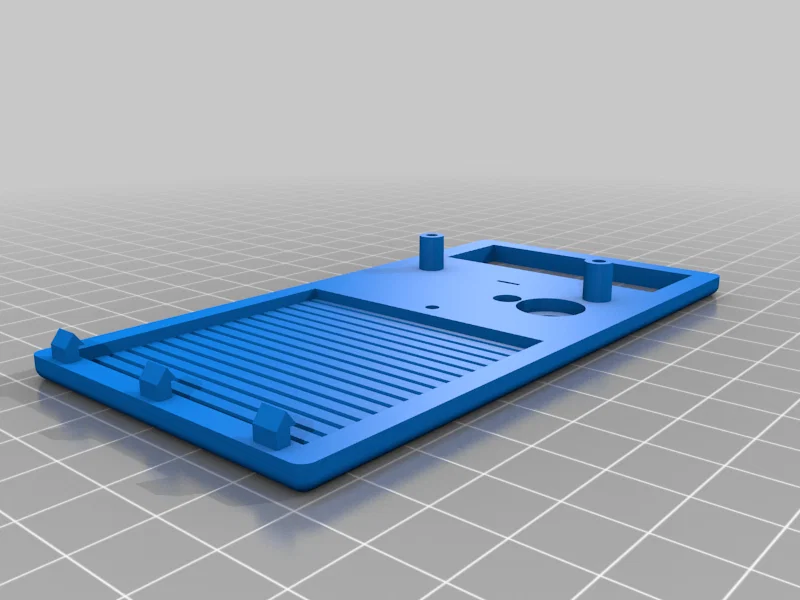

• Bắt/ dán panel mặt trước. Nhớ canh để nhìn thấy LED và nút nhấn không bị kẹt.

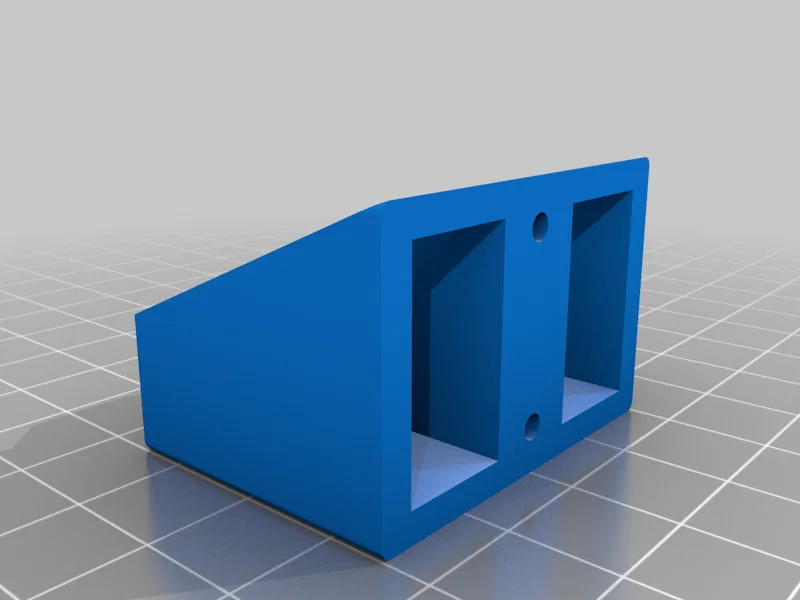

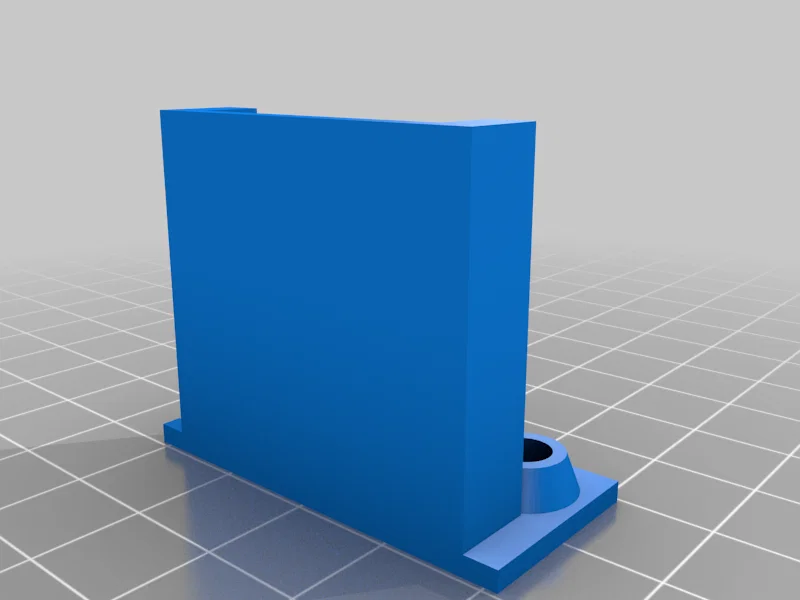

• Đặt các HDMI adaptor vào ngàm giữ HDMI, nhưng chưa gắn ngàm này vào vỏ.

Nối dây vào GPIO Header

• (Tuỳ chọn) Làm một bộ chia (splitter) đơn giản cho quạt CPU/quạt vỏ.
• Nút nhấn nối bắc ngang pin5/pin6 (không phân cực).
• LED nguồn nối vào pin8(+) và pin14(-).
• LED GPIO nối vào pin37(+) và pin39(-).

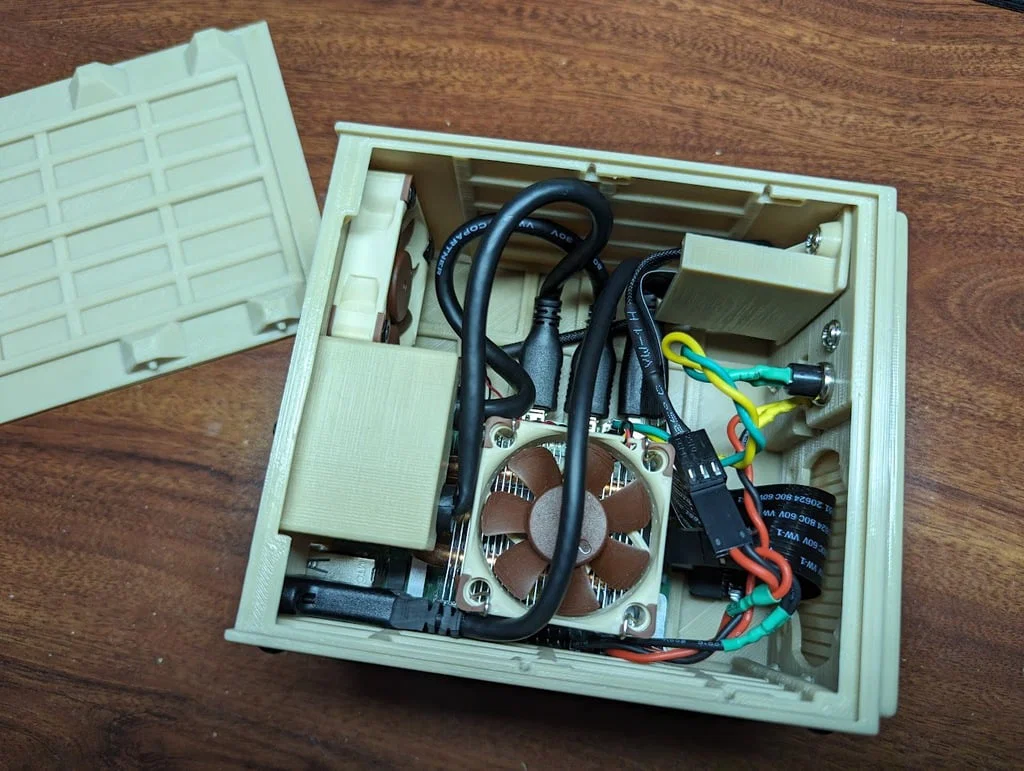

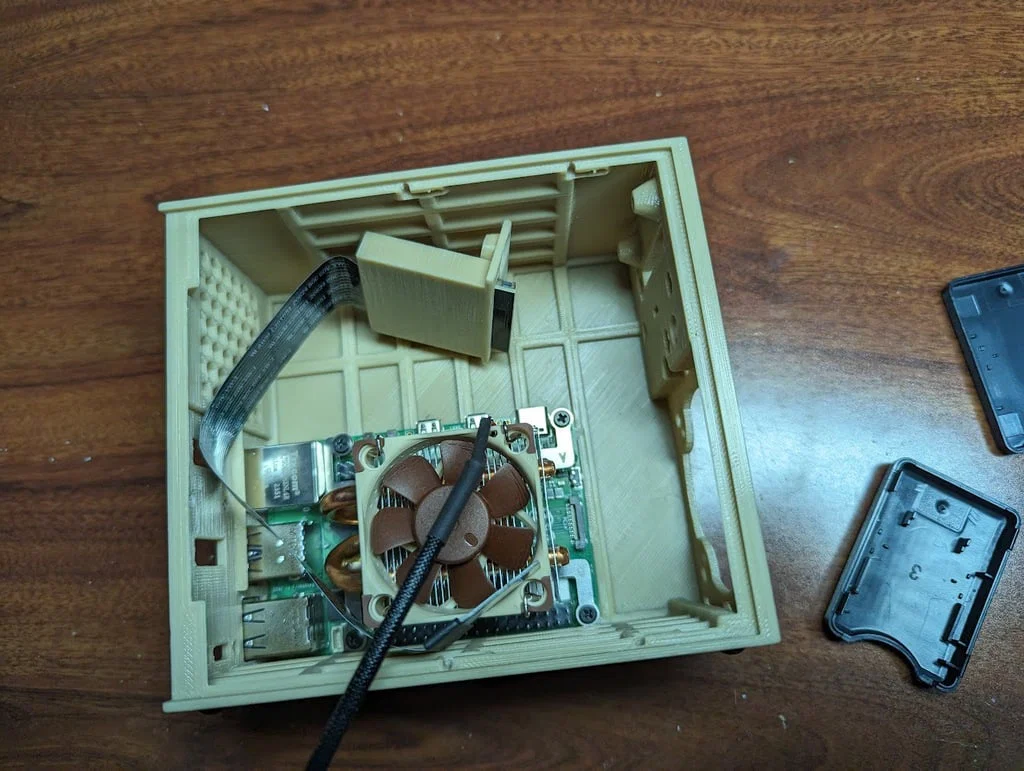

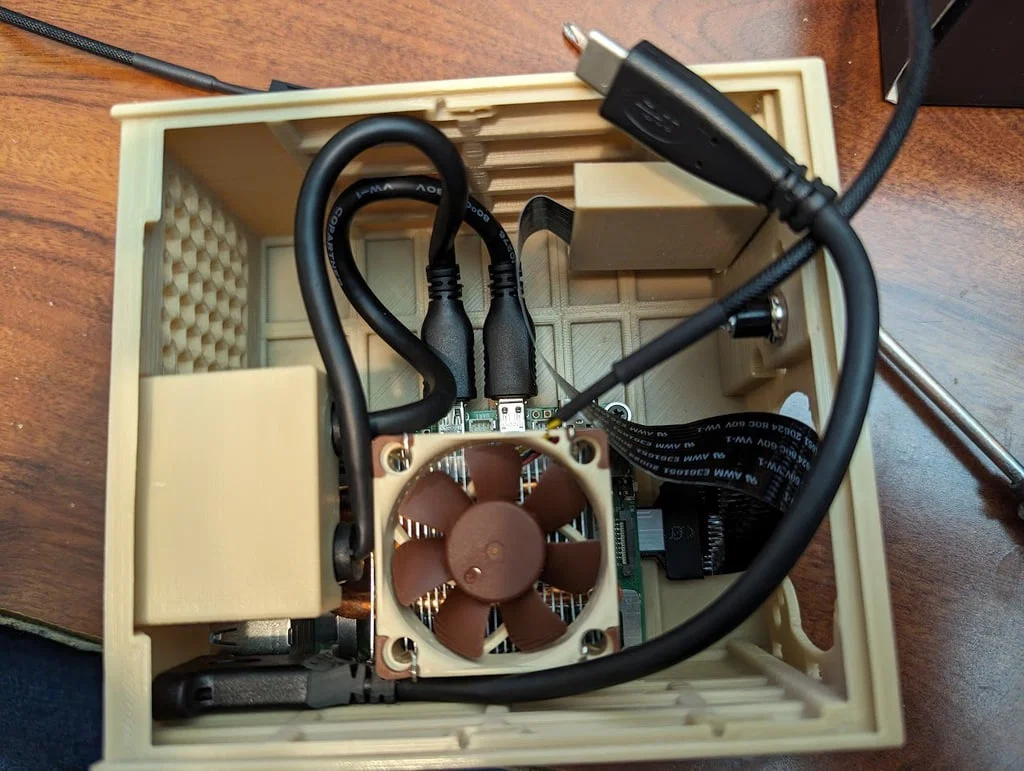

• Nối toàn bộ dây, đầu nối và micro SD card extender vào Raspberry Pi trước khi đặt Pi vào vỏ một cách cẩn thận. Lúc này tất cả cáp/extender phải gắn vào Raspberry Pi, nhưng chưa gắn vào vỏ. (ghi chú: nếu dùng ICE hoặc heatsink low profile thì chưa gắn ở bước này)

Hoàn thiện lắp ráp

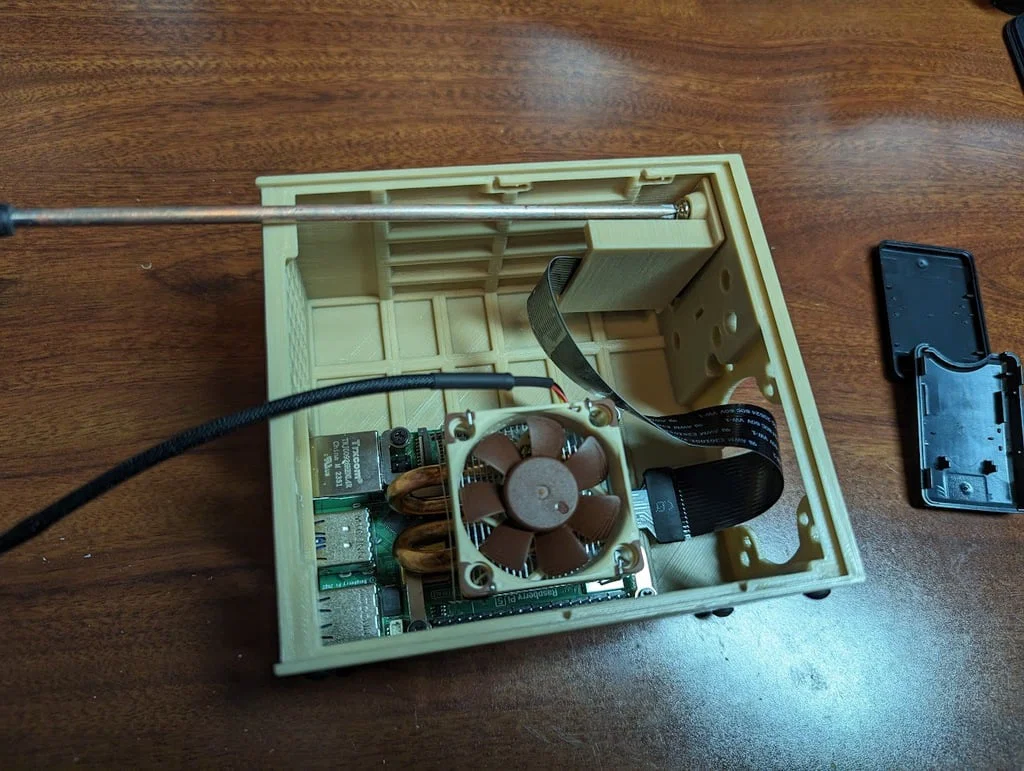

• Dùng các spacer/mount/standoff bằng đồng đi kèm của bộ tản để bắt Raspberry Pi vào vỏ. 4 miếng đồng này lúc này sẽ xuyên qua các lỗ mount của Raspberry Pi và đi vào vỏ.
• Bôi keo tản nhiệt hoặc dán thermal pad lên CPU rồi gắn CPU cooler bằng ốc kèm spacer, hoặc dùng ốc ngắn hơn (mình dùng ốc từ laptop cũ).
• Bắt ngàm giữ HDMI (HDMI Holder) vào vỏ. Tuỳ dung sai (tolerances) của heatsink và vị trí quạt, dây có thể bị bẻ gập khá gắt.
• Bắt USB-C extender vào vỏ. Mình có gọt bớt một chút nhựa ở phần housing để dễ lắp hơn.
• Gắn quạt xả phía sau.

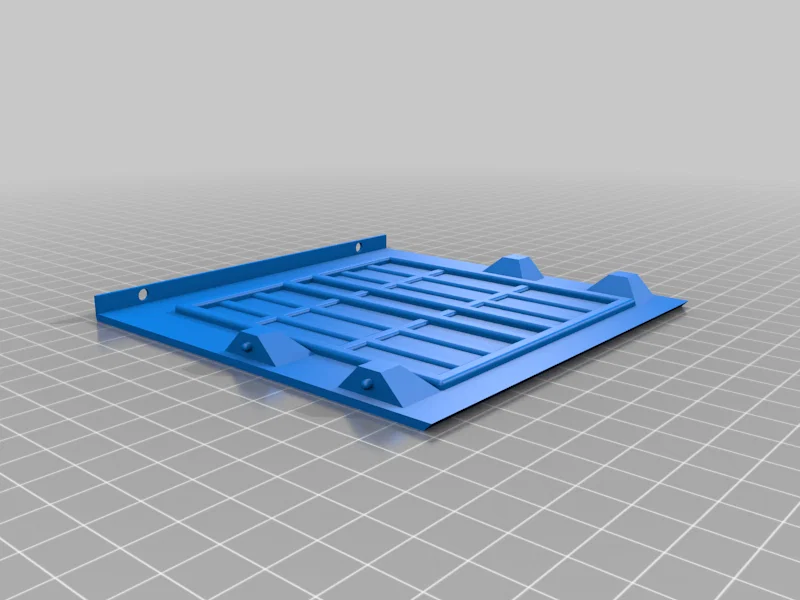

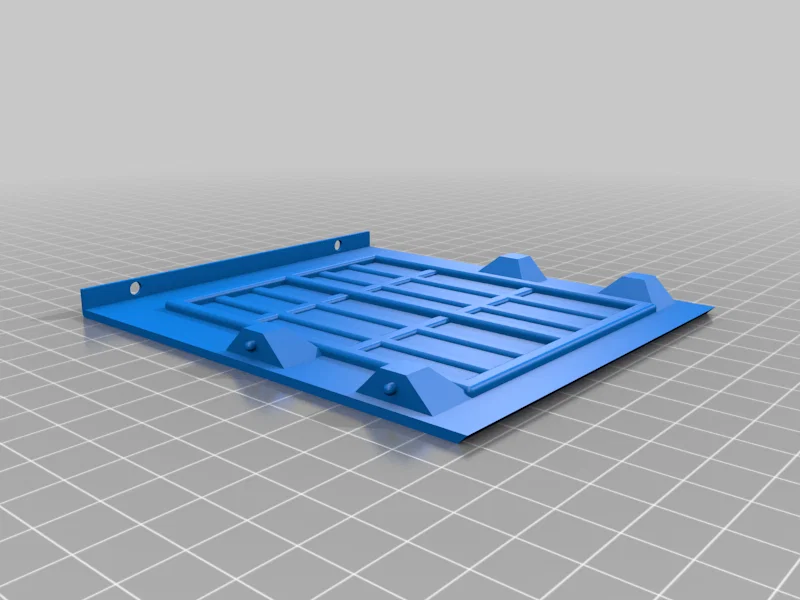

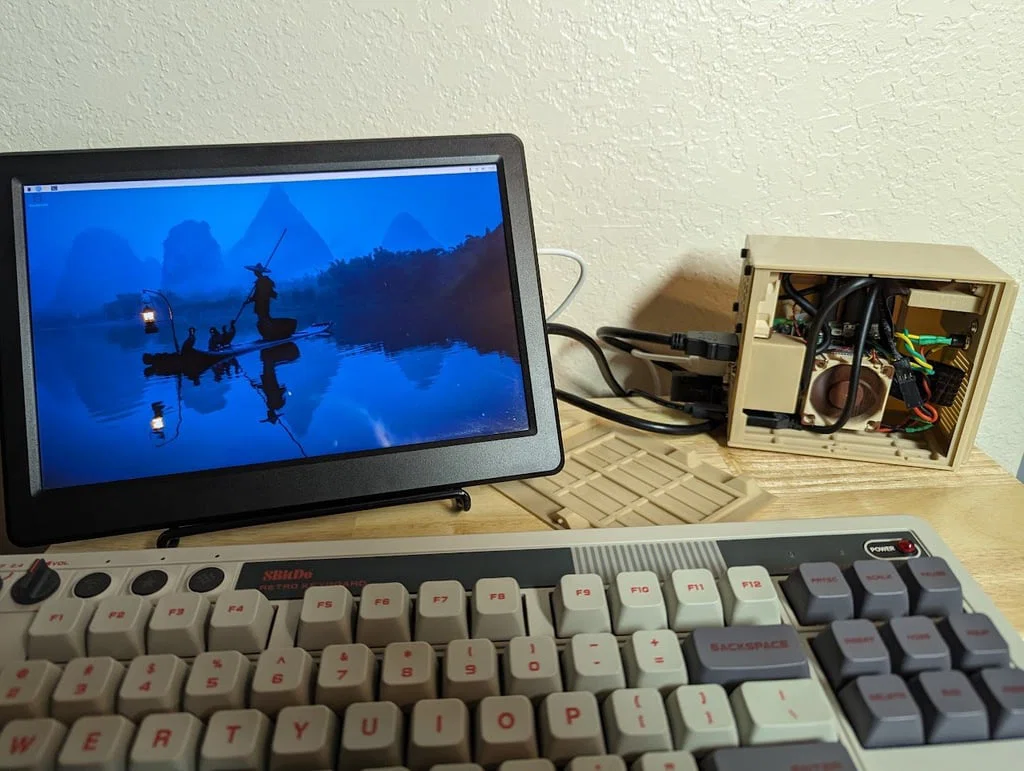

• Trượt tấm hông (side panel) vào và vặn thumbscrews

Thiết lập config.txt

• Bật GPIO LED và IO activity LED

Các overlay và tham số bổ sung được ghi trong /boot/overlays/README

dtoverlay=act-led,gpio=19

dtoverlay=gpio-poweroff,gpiopin=14,active_low

https://www.amazon.com/gp/product/B07YHN83NJ https://www.amazon.com/gp/product/B07K21HSQX https://www.amazon.com/gp/product/B075R7QBQD https://www.amazon.com/gp/product/B00NEMGCIA or https://www.amazon.com/dp/B07DXS86G7 https://www.amazon.com/dp/B0CTH11YX1 or https://www.amazon.com/dp/B07V35SXMC https://www.amazon.com/dp/B075LDGHHS/ or any similar button https://www.amazon.com/dp/B08G4WXFX1/ or https://www.amazon.com/dp/B08G4XC341 https://www.amazon.com/dp/B07X622RJN or (preferably) make your own.

https://www.amazon.com/gp/product/B08R9KN46J (mấy quạt này chạy ổn, nhưng hơi ồn dù chỉ cấp 3.3V)

Print Settings

Printer Brand:

BIBO

Printer:

Bibo 2 dual

Rafts:

No

Supports:

Doesn't Matter

Filament: LEE FUNG ABS

Wood

Notes:

Vật liệu nào cũng in được. ABS mềm hơn nên taro ren sẽ dễ hơn.

Category: Electronics
