Template FreeCAD tham số cải tiến cho Gridfinity VASE MODE bins

Tự động tạo các khay (bin) Gridfinity kiểu vase mode với mọi kích thước trong FreeCAD — phần mềm dựng hình parametric miễn phí, mã nguồn mở, ai cũng dùng được mà không tốn phí. Xem tại www.freecad.org.

----

UPDATE 24.04.2024: Giờ có thêm vách ngăn và tab nhãn (label tabs) tuỳ chọn!

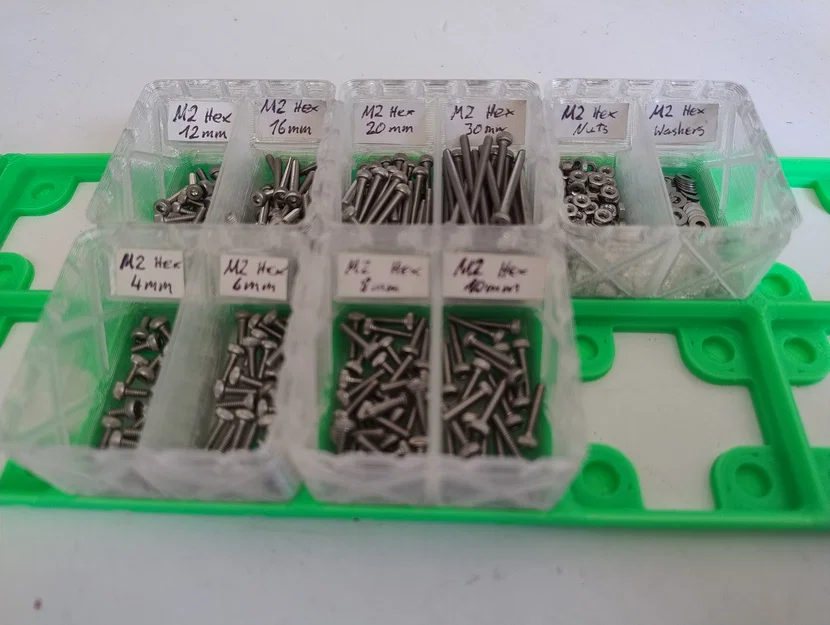

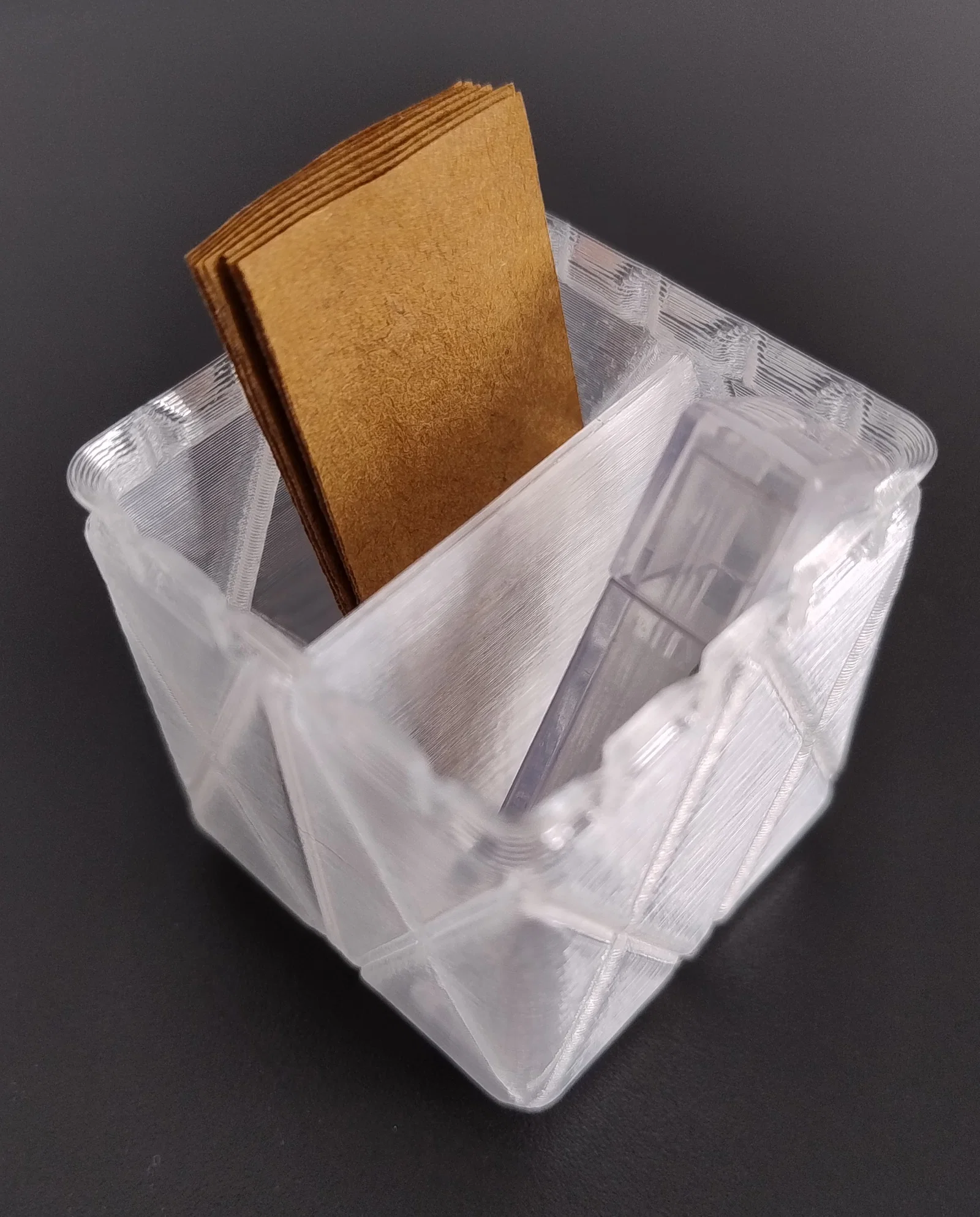

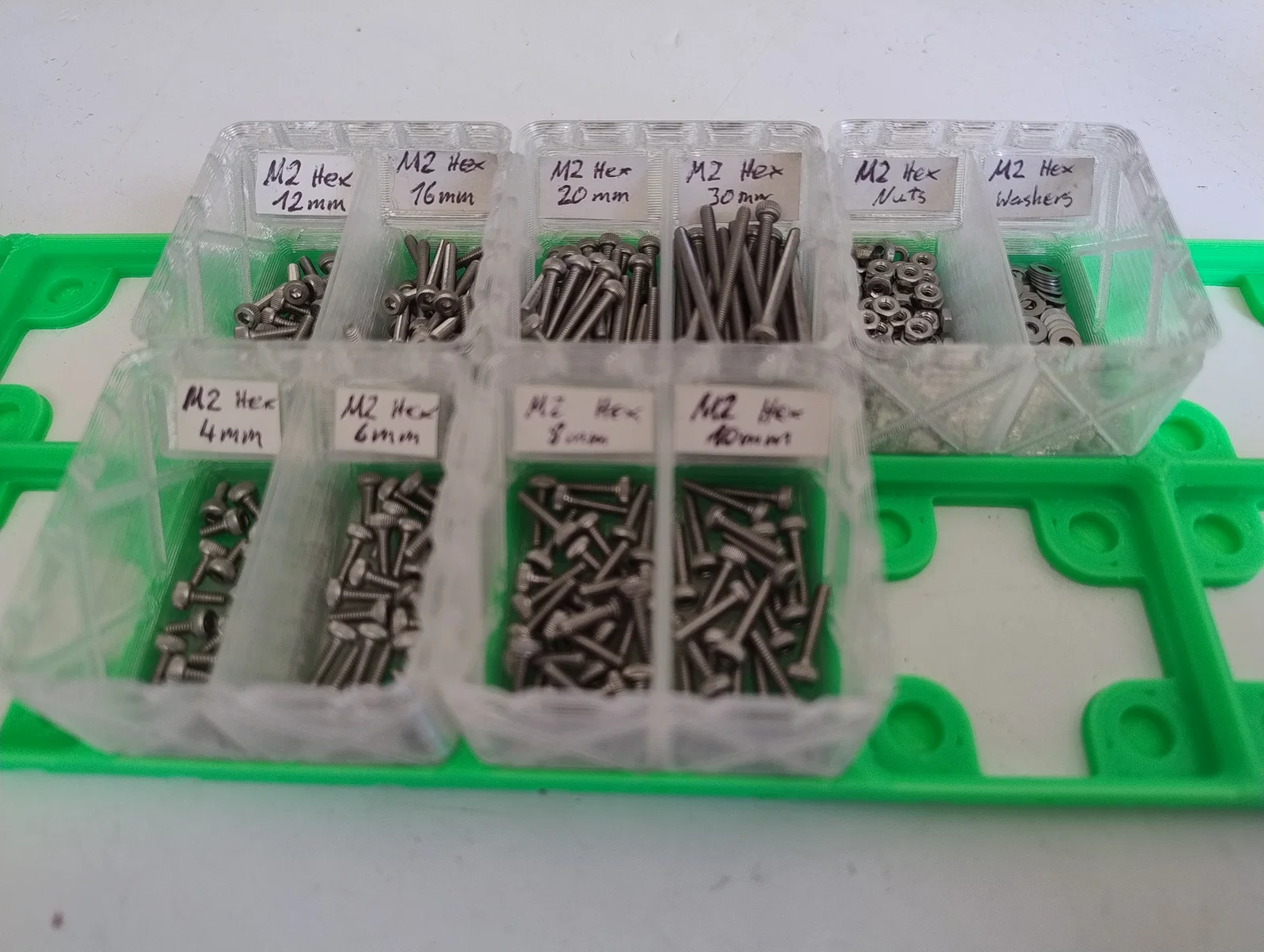

Model giờ đã có tuỳ chọn thêm vách ngăn (dividers) và tab nhãn (label tabs). Cả hai đều điều khiển đầy đủ qua spreadsheet, không cần thì chỉ việc tắt (toggle) đi là xong!

----

Mình từng gặp vấn đề với vài model vase-mode khác khi in bằng nozzle 0.6mm, vì lúc đó phần clearance ở profile xếp chồng (stacking profile) phía trên của khay bị thiếu — nên model này có tính luôn extrusion width!

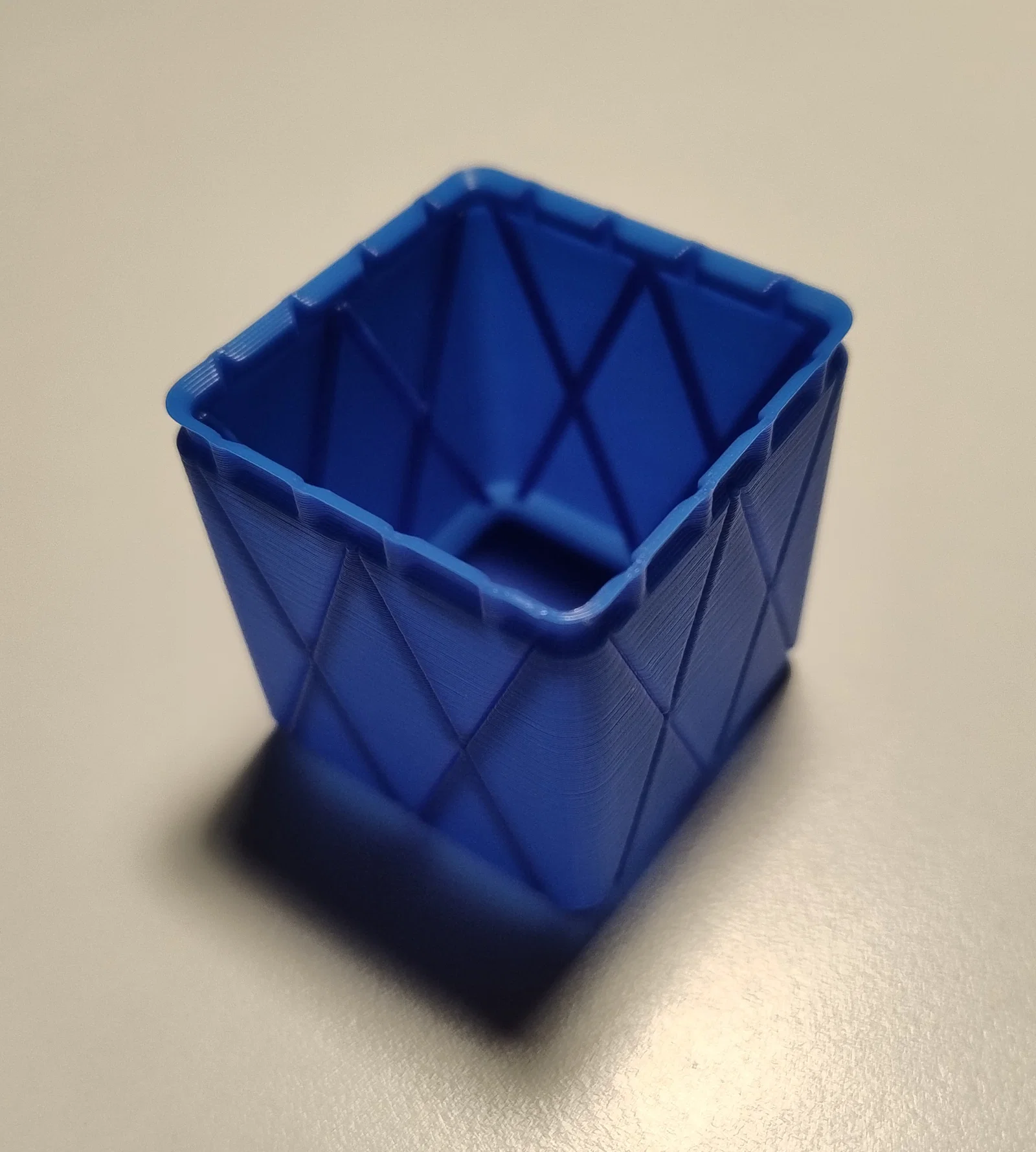

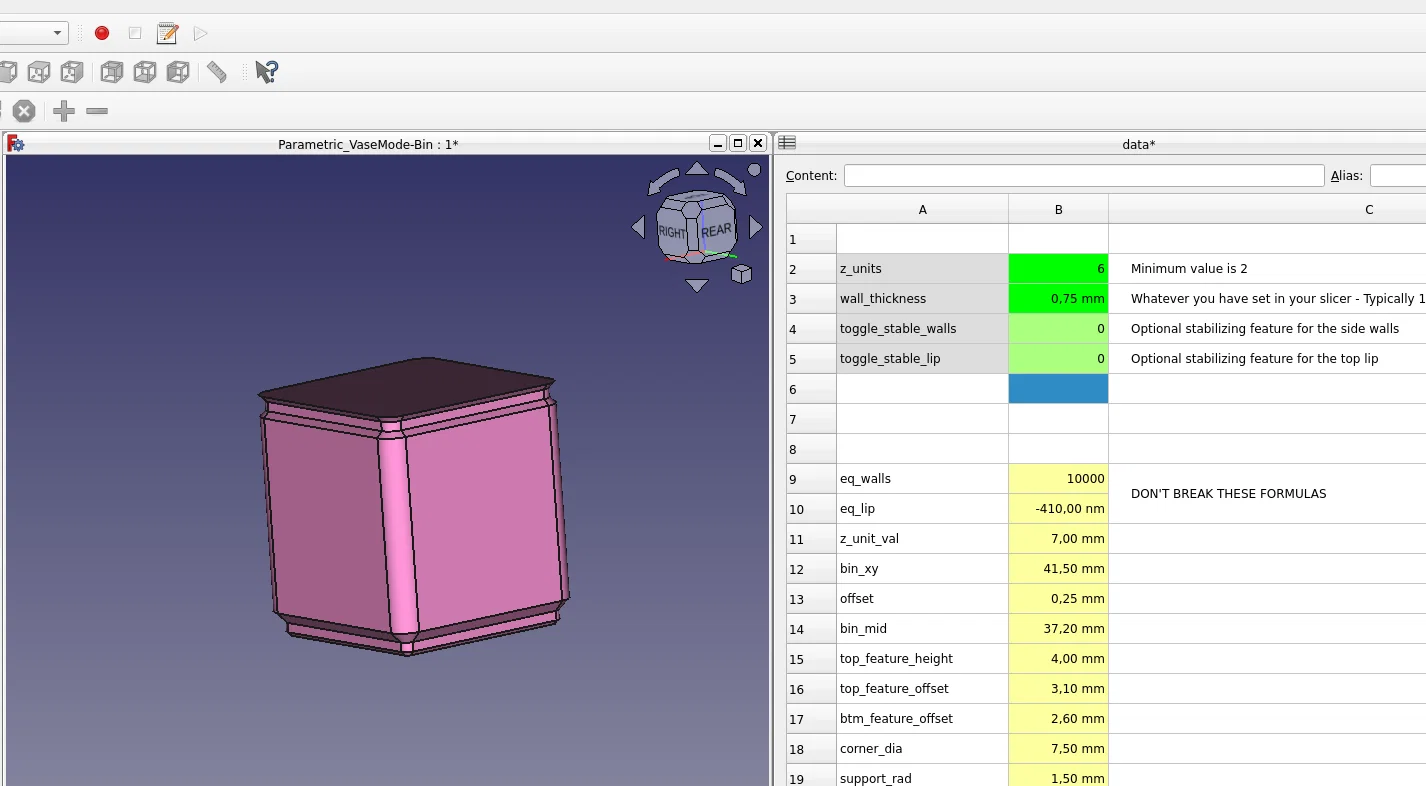

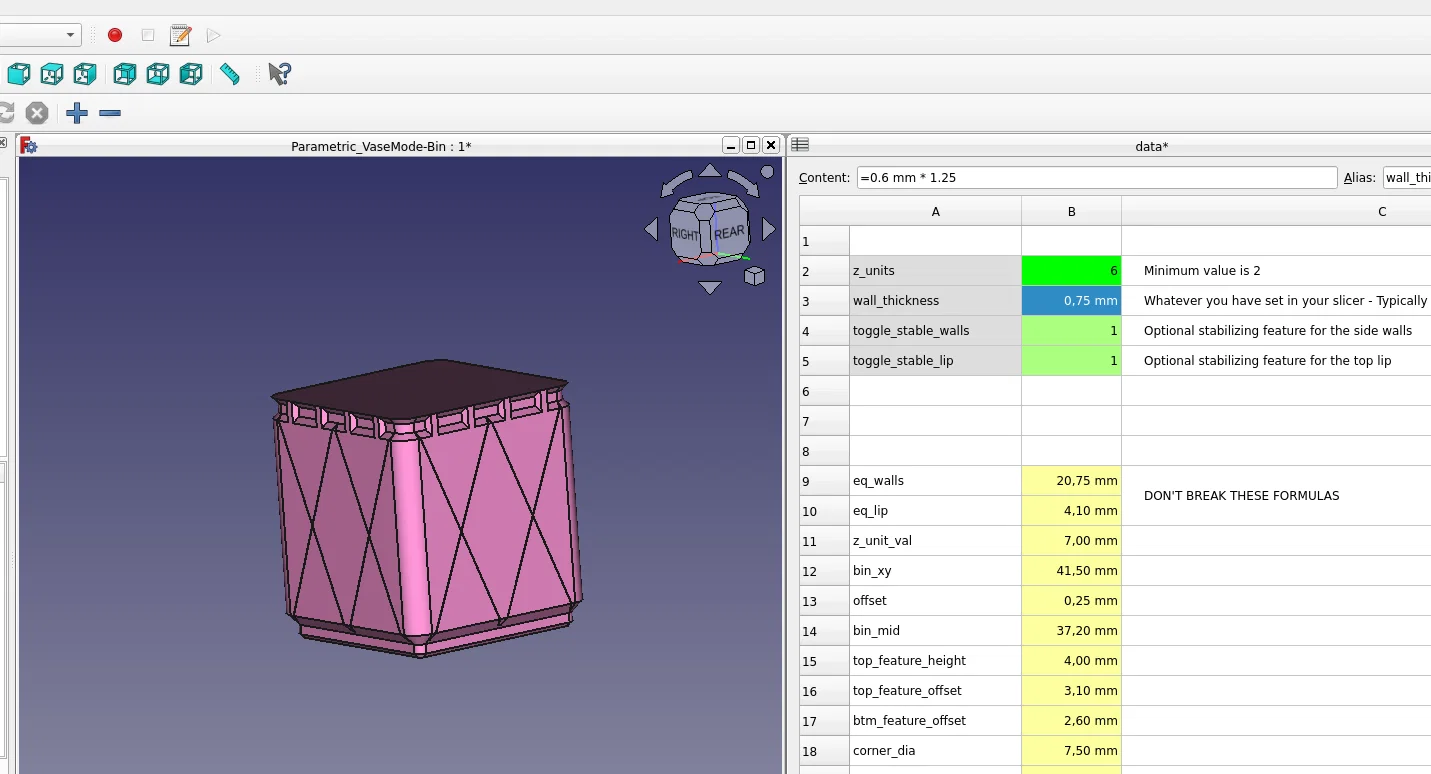

Chỉ cần nhập thông số theo setting trong slicer của bạn vào spreadsheet, bạn sẽ ra được khay VaseMode có dung sai (tolerances) chuẩn, kể cả khi in nozzle lớn hơn chuẩn. Model này cũng có tuỳ chọn thêm các gân gia cường (stabilizing ribs) cho thành khay và cho cả stacking profile phía trên; cả hai đều có thể bật/tắt dễ dàng ngay trong spreadsheet.

Mình cũng có làm một template khác để tạo các khay non-vasemode và baseplates với các tính năng bật/tắt được, bạn có thể xem tại đây.

Nếu bạn gặp vấn đề gì, vui lòng mở một issue trên trang dự án github.
