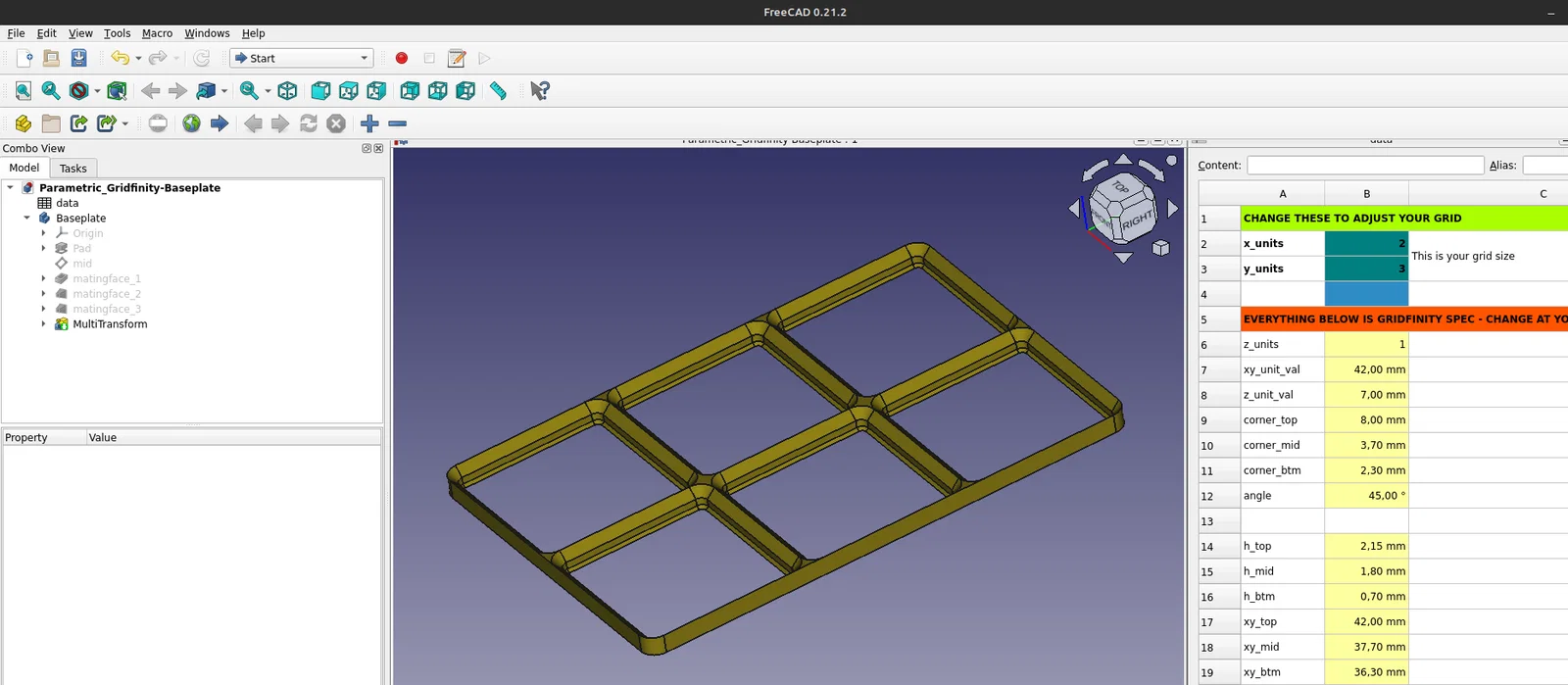

Mẫu FreeCAD tham số tốt hơn cho khay và đế Gridfinity

Tự động tạo các mẫu Gridfinity với mọi kích thước trong FreeCAD, phần mềm mô hình hóa tham số mã nguồn mở miễn phí cho mọi người. Xem tại www.freecad.org.

Các mô hình này tuân thủ chính xác tất cả các đặc tính trong quy chuẩn Gridfinity chính thức:

• Khoảng hở 0.25mm giữa tấm đế và khay.
• Gờ xếp chồng ở viền trên của khay, cũng với khoảng hở chính xác.

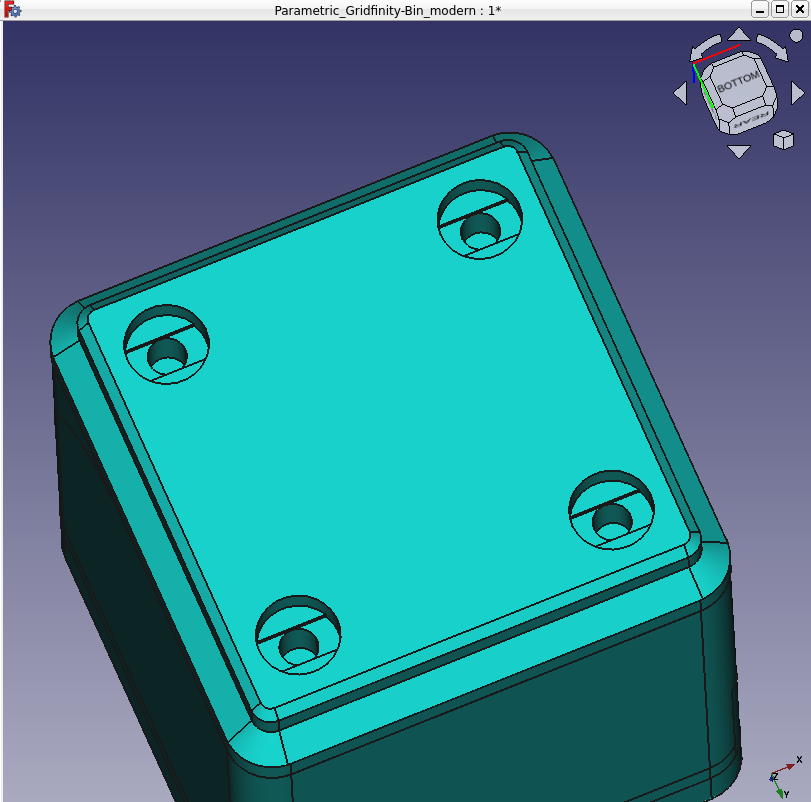

• Lỗ gắn nam châm.
• Lỗ bắt vít M3.

20.04.2024: Đã có thêm tính năng VaseMode!

• Mô hình chị em cho VaseMode-Bins hiện đã có . Đây là một mô hình riêng biệt vì mình còn dự định thêm nhiều thứ khác ở đây.

07.04.2024: Phiên bản 3!

• Đáy tối ưu (hay còn gọi là "gridfinity lite") hiện đã có tùy chọn!
• Đã triển khai logic để tránh xung đột giữa các tính năng (Ví dụ: bật đáy tối ưu sẽ tự động tắt lỗ nam châm).

31.03.2024: CẢI TIẾN CỦA PHIÊN BẢN HAI!
Nhờ vào những phản hồi và góp ý tuyệt vời từ phiên bản một, mình đã cập nhật kỹ lưỡng mô hình để thêm nhiều tính năng mới.

• Độ dày thành hiện là một tham số biến đổi.
• Tab gắn nhãn/tay cầm hiện đã có tùy chọn, hoặc là toàn chiều rộng hoặc theo độ dài chỉ định.

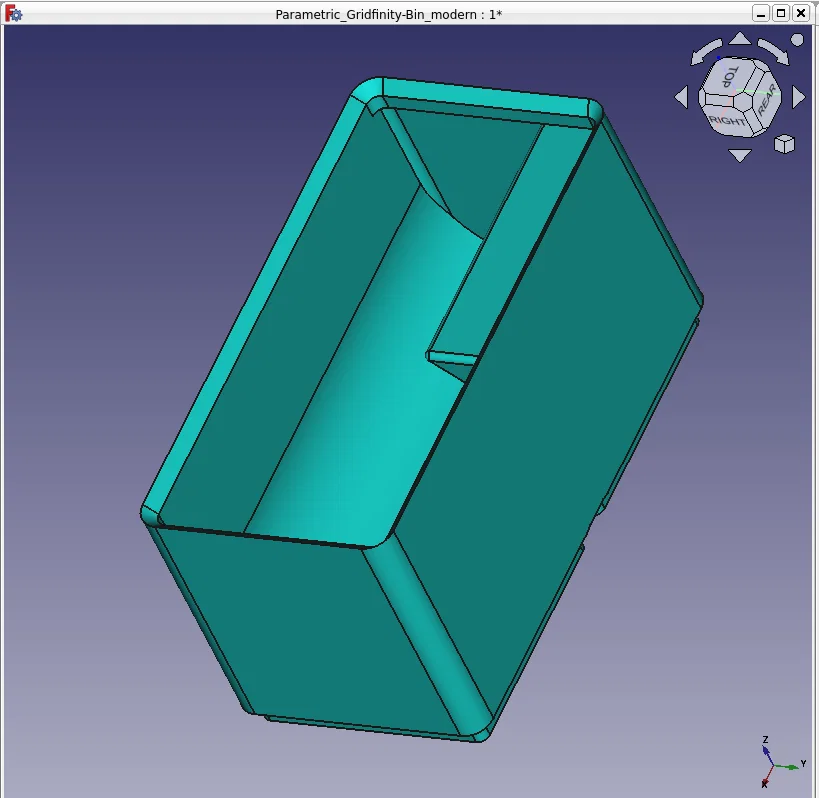

• Thiết kế đáy vát của Zack để dễ lấy các chi tiết nhỏ cũng đã được tích hợp.
• Tất cả các tính năng này đều được điều khiển hoàn toàn từ bảng tính mà không cần phải can thiệp vào mô hình.
• Đã thêm rất nhiều chú thích và giải thích trong bảng tính cho những ai muốn học cách làm những việc tương tự trong FreeCAD.
• Các lỗ bắt vít đã được xử lý in ấn nâng cao (sequential bridging) để tránh hiện tượng "mì tôm" bên trong lỗ.
• Với thiết kế xếp chồng ở phía trên, mình đã triển khai một phiên bản cải tiến (mình sẽ ghi công ngay khi tìm lại được đường link đó). Nó loại bỏ phần vát thấp hơn thứ hai của cấu hình xếp chồng. Tuy có khác biệt nhỏ so với quy chuẩn gridfinity "chính thức" - Nhưng nó giúp tiết kiệm vật liệu và cải thiện thời gian in mà gần như không có nhược điểm, đồng thời vẫn duy trì khả năng tương thích hoàn toàn với thiết kế gốc của Zack.

Cũng đáng chú ý:

• Thân thiện với người mới bắt đầu - Tất cả các tính năng đều được đặt tên, bảng tính có chú thích nên rất dễ hiểu. Mình luôn sẵn lòng giải đáp thắc mắc, nên nếu bạn mới dùng FreeCAD và cần giúp đỡ, đừng ngần ngại liên hệ nhé!
• Khay đặc để cắt gọt, hoặc khay rỗng để chứa đồ!

Mình đã rất cẩn thận khi mô hình hóa các tính năng này độc lập với nhau để tạo ra mô hình ổn định nhất có thể.

Mọi thứ được tạo trên FreeCAD phiên bản 0.21.2 chính thức.

TODO:

• Các vách ngăn để tạo ra các khay có ngăn phụ.

Cách sử dụng

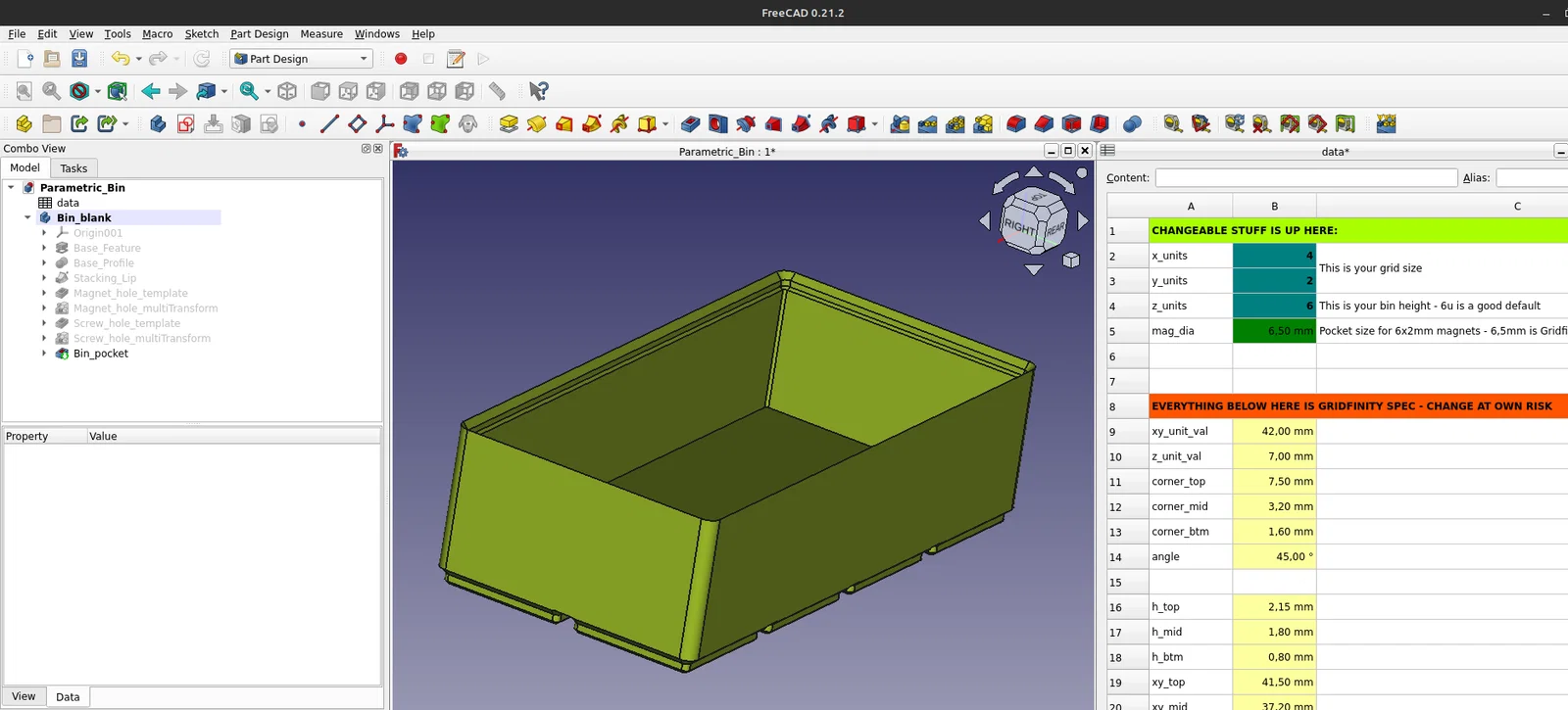

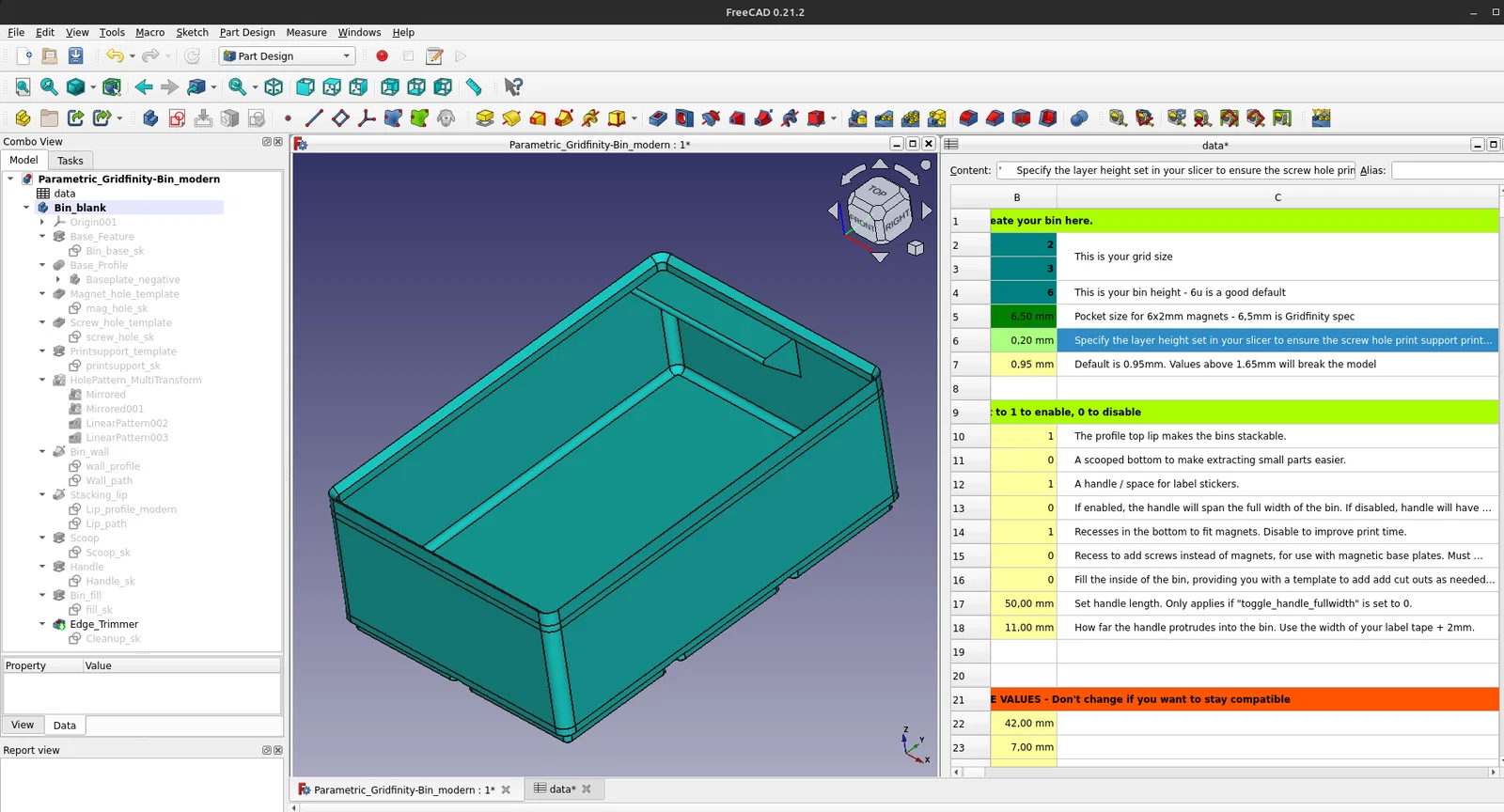

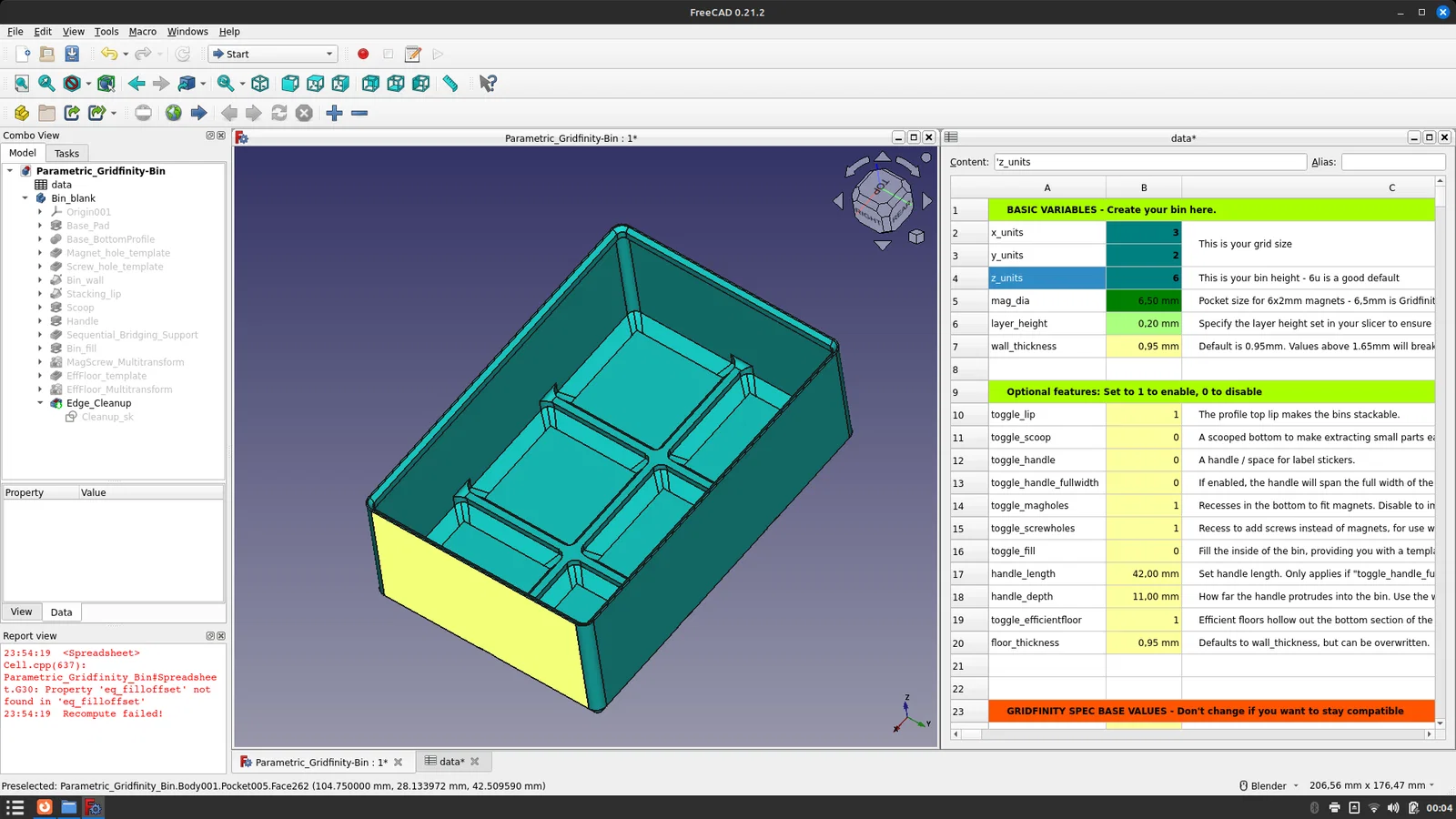

Mở mô hình trong FreeCAD. Nhấp đúp vào mục "data" trong cây tính năng để mở bảng tính. Điều chỉnh giá trị theo ý bạn và xem mô hình cập nhật trong thời gian thực.
Lời khuyên: Nhấp vào menu "Windows", sau đó chọn "tile" để xem cả chế độ xem mô hình và bảng tính ở chế độ chia đôi màn hình.

Thực hiện điều chỉnh

Tất cả các thay đổi đối với giá trị mô hình cơ sở nên được thực hiện thông qua bảng tính. Đừng thay đổi các thông số trong chính các bản vẽ (sketches), nếu không nó sẽ không cập nhật chính xác nữa. Nếu bạn mở một bản vẽ và thấy một ràng buộc có màu cam thay vì màu đỏ thông thường, điều đó có nghĩa là nó là một giá trị được tính toán dựa trên bảng tính. Hãy cẩn thận đừng làm hỏng các công thức trừ khi bạn biết rõ mình đang làm gì.

Chúc các bạn in ấn vui vẻ!
