Giá đỡ LED 'Daylight' cho Voron 0.2

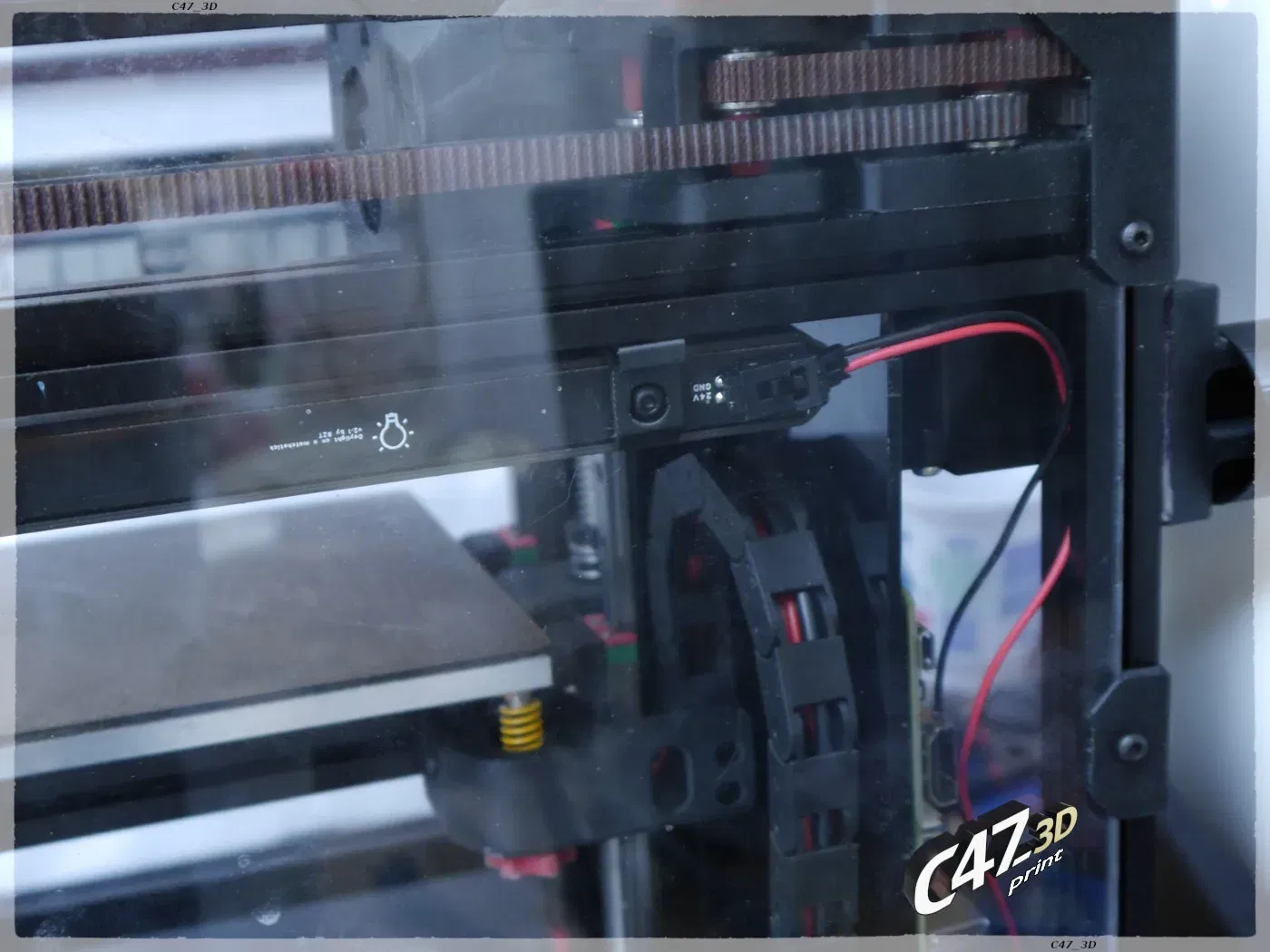

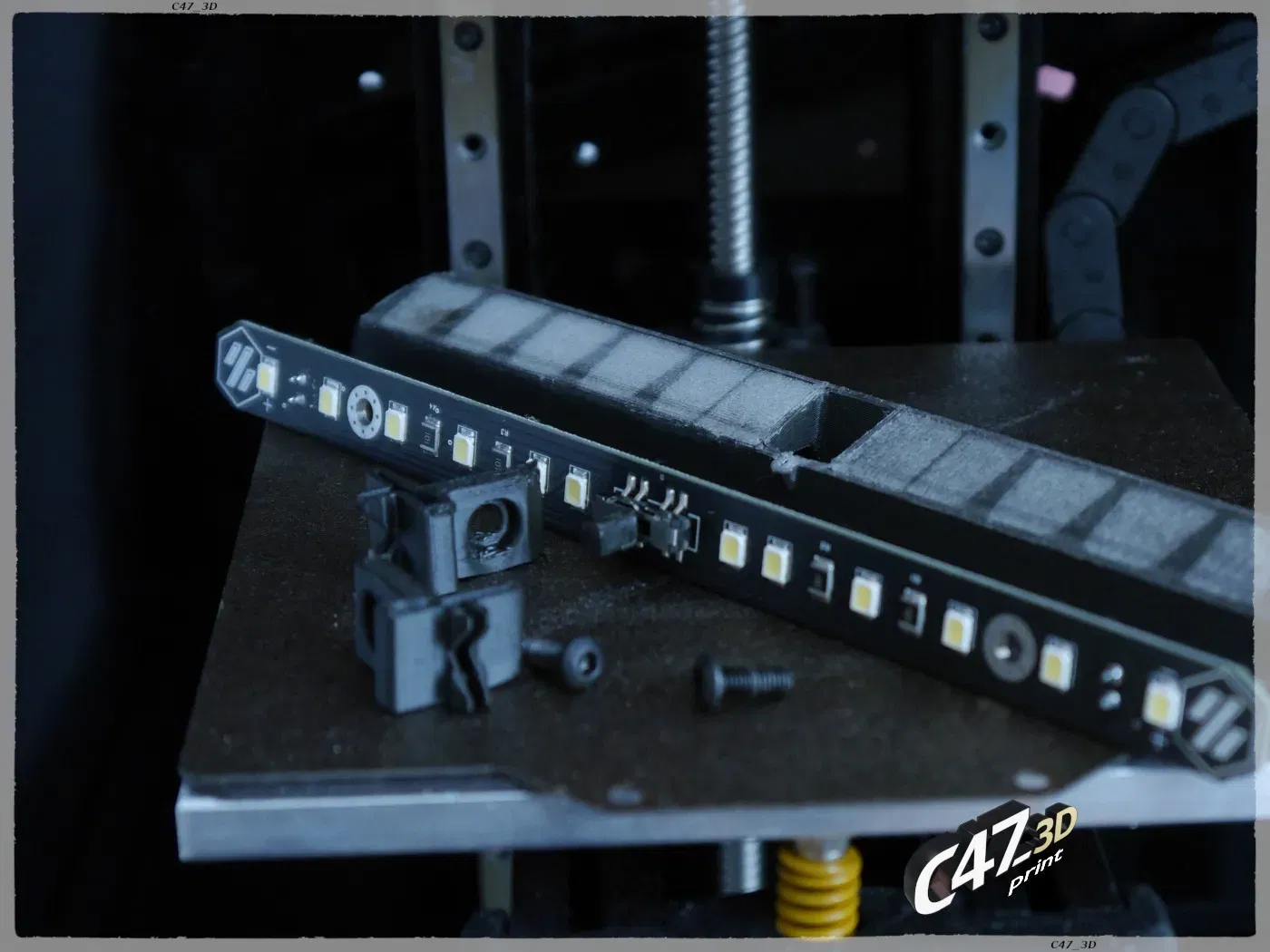

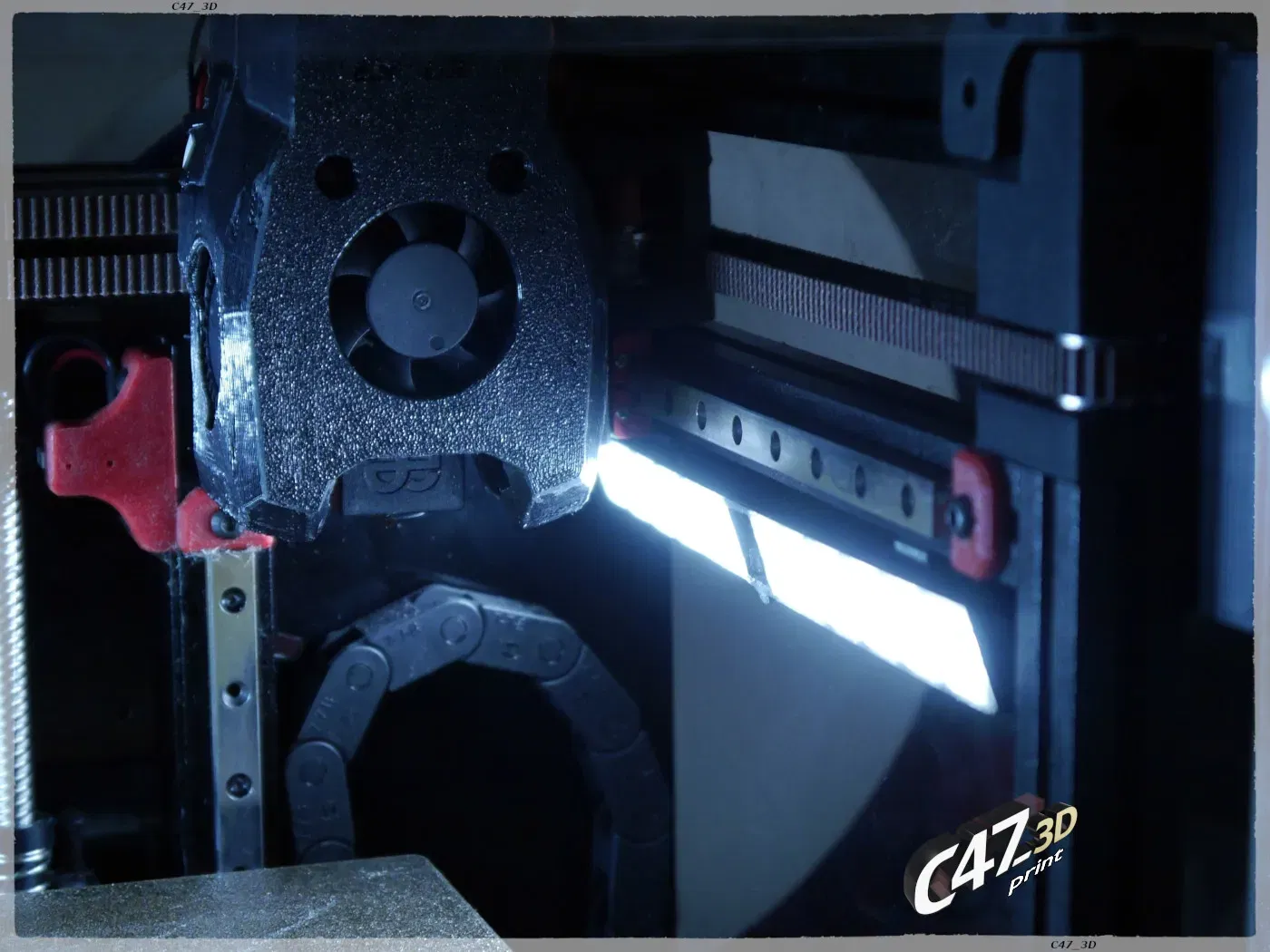

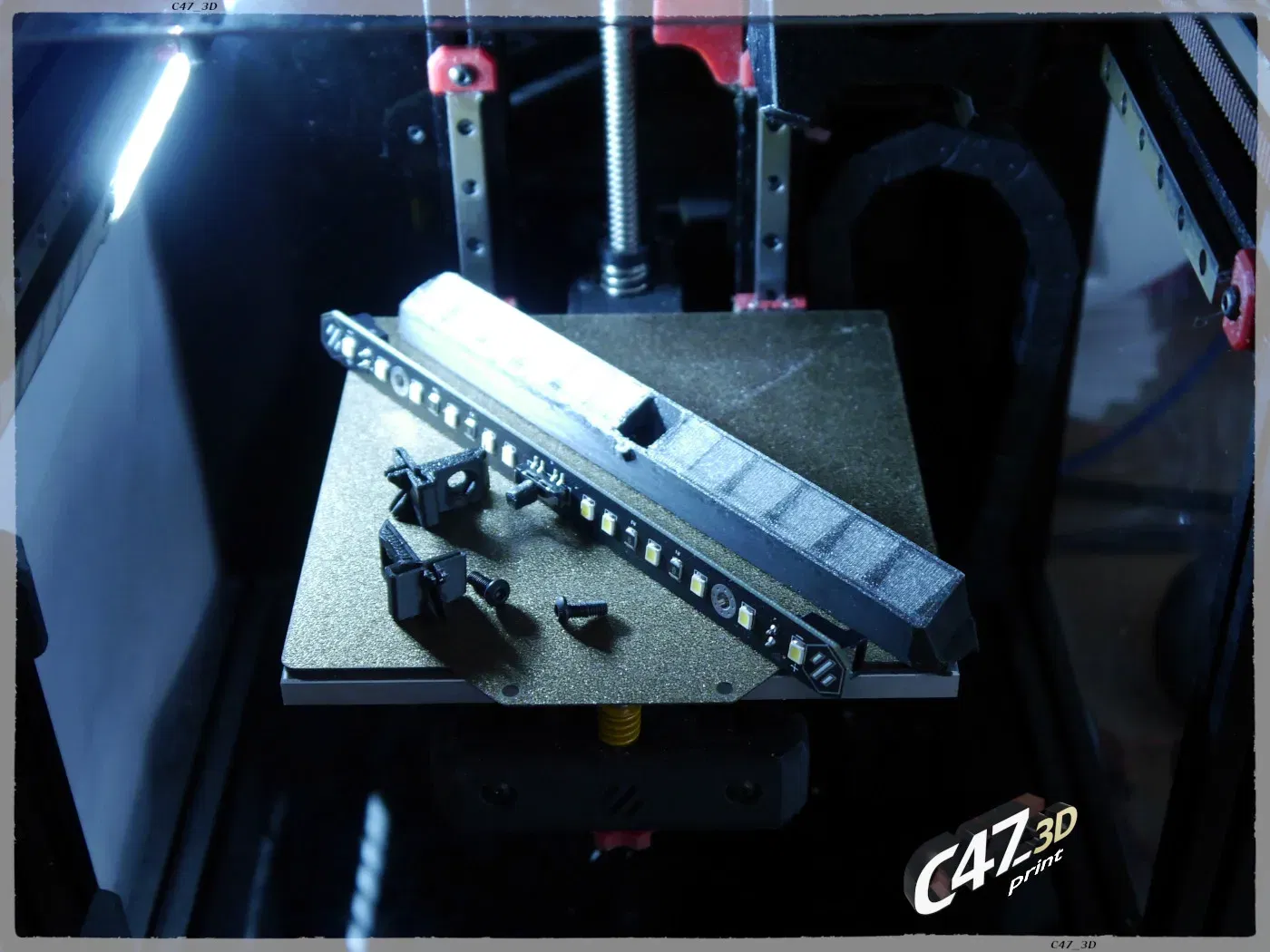

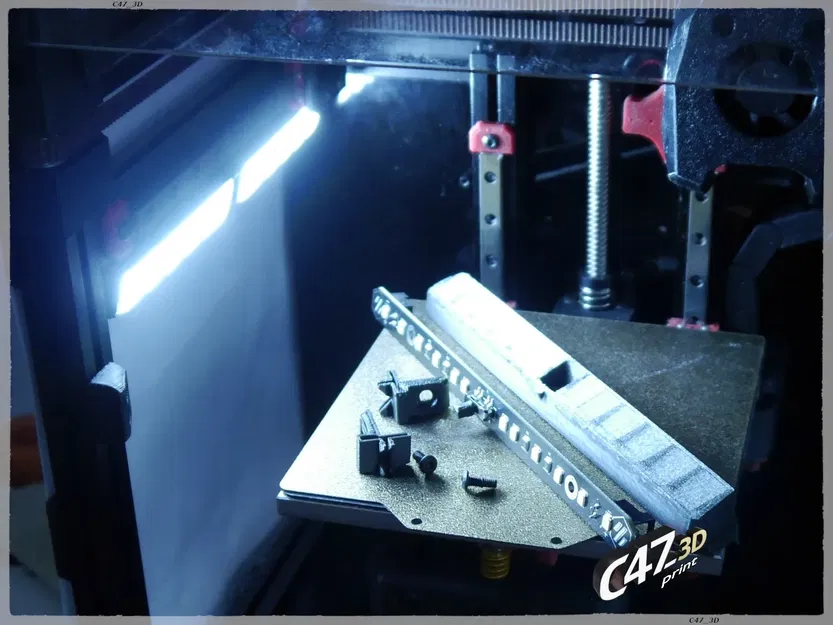

Tôi đã cải thiện một 'Thanh LED chắn Voron 0.2 cho ánh sáng ban ngày trên matchstick v2.1 của RZT' bởi @C0co_838112 Đây là một remix của phiên bản có thể in trên giường Voron0 (bạn sẽ cần xoay mô hình 45 độ) Thanh LED ánh sáng ban ngày gốc: https://github.com/VoronDesign/Voron-Hardware/tree/master/Daylight Phiên bản trong ảnh của tôi có công tắc bổ sung ở giữa. Mua từ Aliexpress Trong các tệp có một phiên bản cho thanh gốc không có công tắc nữa --- Phiên bản của tôi là: - sử dụng ít filament hơn (các bức tường mỏng hơn và có độ dày đồng nhất hơn)

• giữ 1515 extrusion tốt hơn
• sử dụng ít không gian hơn (nó gần với các tấm bên hơn so với không gian in)
• khuếch tán ánh sáng (tùy chọn)
• chiếu sáng nhiều không gian hơn của các bộ phận máy in phía dưới (tùy chọn)
• sử dụng vít M3x8 phổ biến hơn thay vì M3x12
• với lỗ lớn hơn cho phần công tắc (ở giữa)
• với các tệp nhỏ hơn nhiều

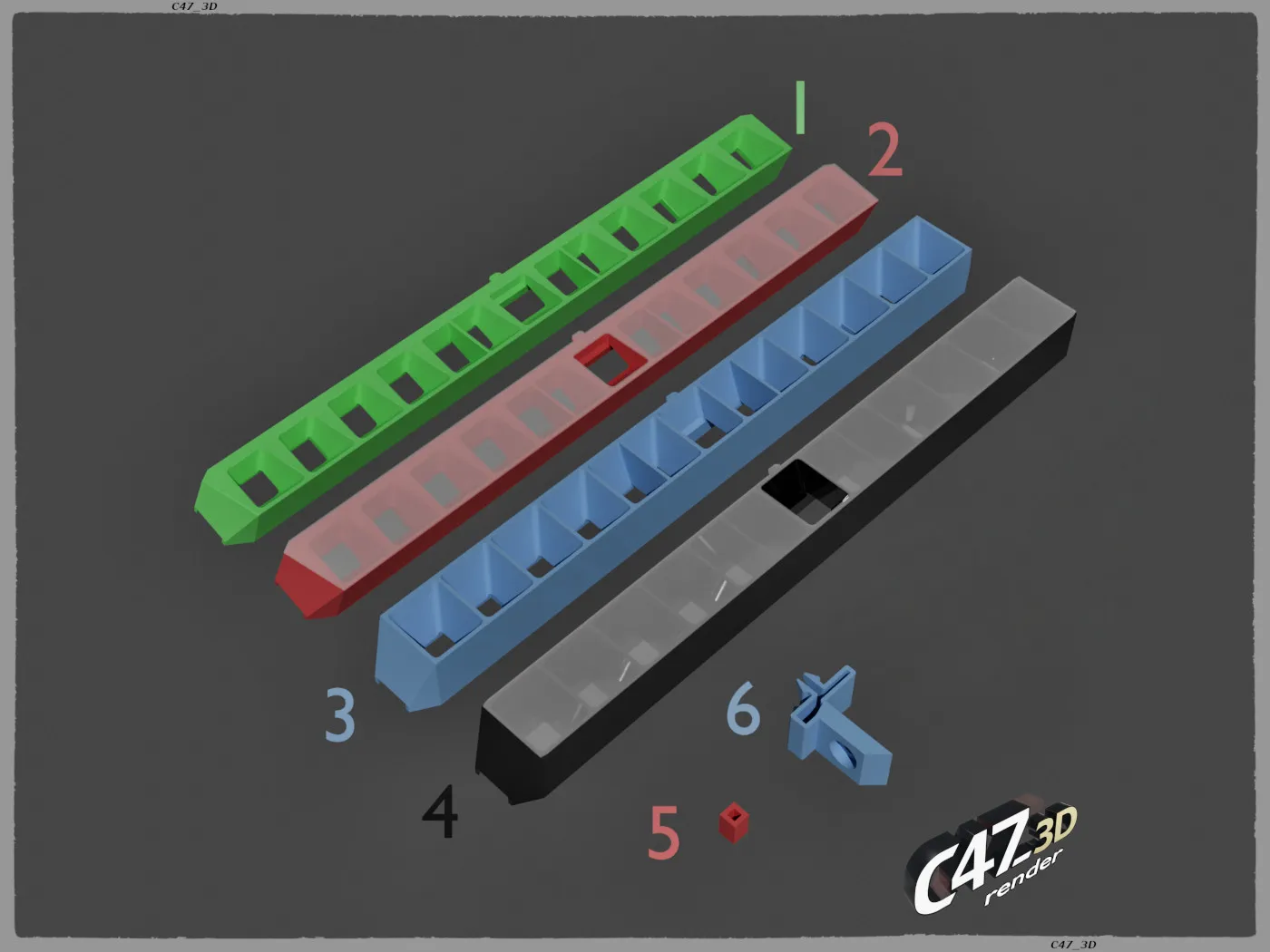

• với phiên bản cho thanh không có công tắc Ngoài ra, tôi đã làm một bộ mở rộng cho công tắc (có thể cần dán; tôi chỉ làm nóng nó lên và đẩy vào và nó đang giữ được cho đến bây giờ) Bây giờ dễ dàng hơn để bật/tắt/giữa Kẹp giá đỡ (LEDshield_BRACKET_NEW) được làm trên cơ sở của tôi Kẹp cáp cho 1515 extrusion --- Danh sách tệp (xem render): 1. LEDshield-angled

2. LEDshield-angled-diffused - được khuyên dùng
3. LEDshield_rmx - đây là phiên bản gần nhất với thiết kế gốc của C0co_838112
4. LEDshield-diffused
5. LEDshield_SWITCH - dùng để mở rộng công tắc

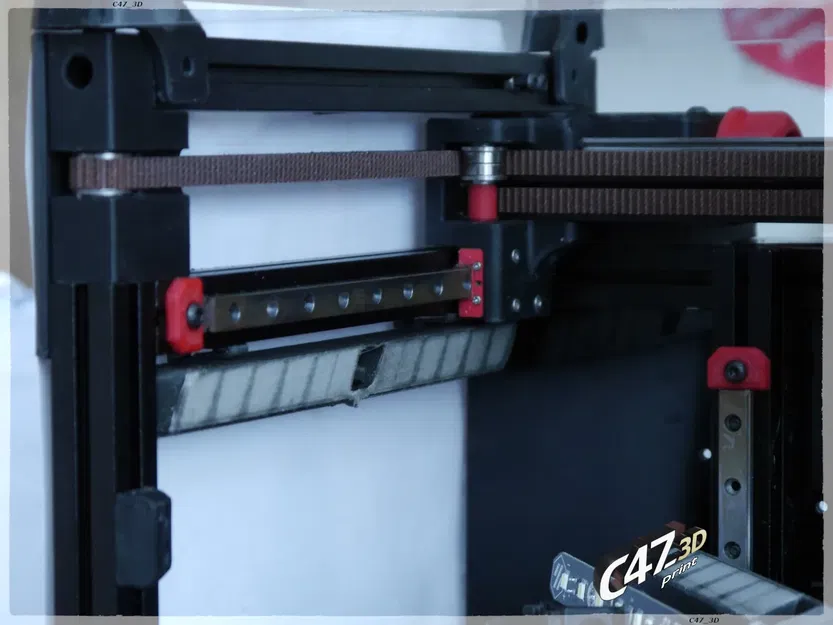

6. LEDshield_BRACKET_NEW - in 2 cái cho mỗi thanh LED, sử dụng với vít M3x8 1-4 cũng có phiên bản KHÔNG CÔNG TẮC Bạn có thể chỉ sử dụng các giá đỡ nếu bạn không cần một vỏ chắn Chỉ cần thêm các vòng đệm và đai ốc M3 ở phía bên kia để giữ thanh LED --- In bằng ABS và PET-g trong suốt (4 lớp đầu tiên của phiên bản 'khuếch tán' 0.2mm) 2-3 bức tường không cần infill không cần hỗ trợ Tôi đã cắt lỗ ở tấm lưng để đi dây (bạn có thể thấy điều đó trong một bức ảnh) Tôi đã kết nối các dây trực tiếp vào PSU, ở nơi mà bộ chuyển đổi 24V sang 5V của tôi được kết nối --- Cập nhật 07 VIII 2023 Phiên bản khuếch tán mới với 0.8mm khuếch tán thay vì 0.4mm Bạn có thể hạ thấp mô hình xuống 0.4mm nếu bạn muốn ánh sáng khuếch tán ít hơn Cập nhật 10 VII 2024 Thêm phiên bản NO_SWITCH - các mô hình đã được làm lại gần như từ đầu nên nó khác với phiên bản có công tắc (chủ yếu là lưới sạch hơn) nhưng sẽ hoạt động giống nhau Cập nhật 15 VII 2024 Rút ngắn tất cả các mô hình để vừa với giường 120mm (tôi thực sự không biết tại sao chúng lại dài hơn một chút) Cập nhật 16 VI 2025 Các phiên bản nghiêng có thể khó đặt trên giường in 120x120 - bây giờ chúng đã được xoay 45 độ nên sẽ tự động ở giữa ---
