Giá đỡ LED bảo vệ cho Voron 0.2 - Daylight trên que diêm v2.1

Đây là một giá đỡ LED được bảo vệ cho Voron 0.2 và có thể là 0.1 cho “Daylight on a matchstick v2.1 by RZT” với một công tắc bổ sung. Thiết kế gốc có thể được tìm thấy ở đây:

https://github.com/VoronDesign/Voron-Hardware/tree/master/Daylight

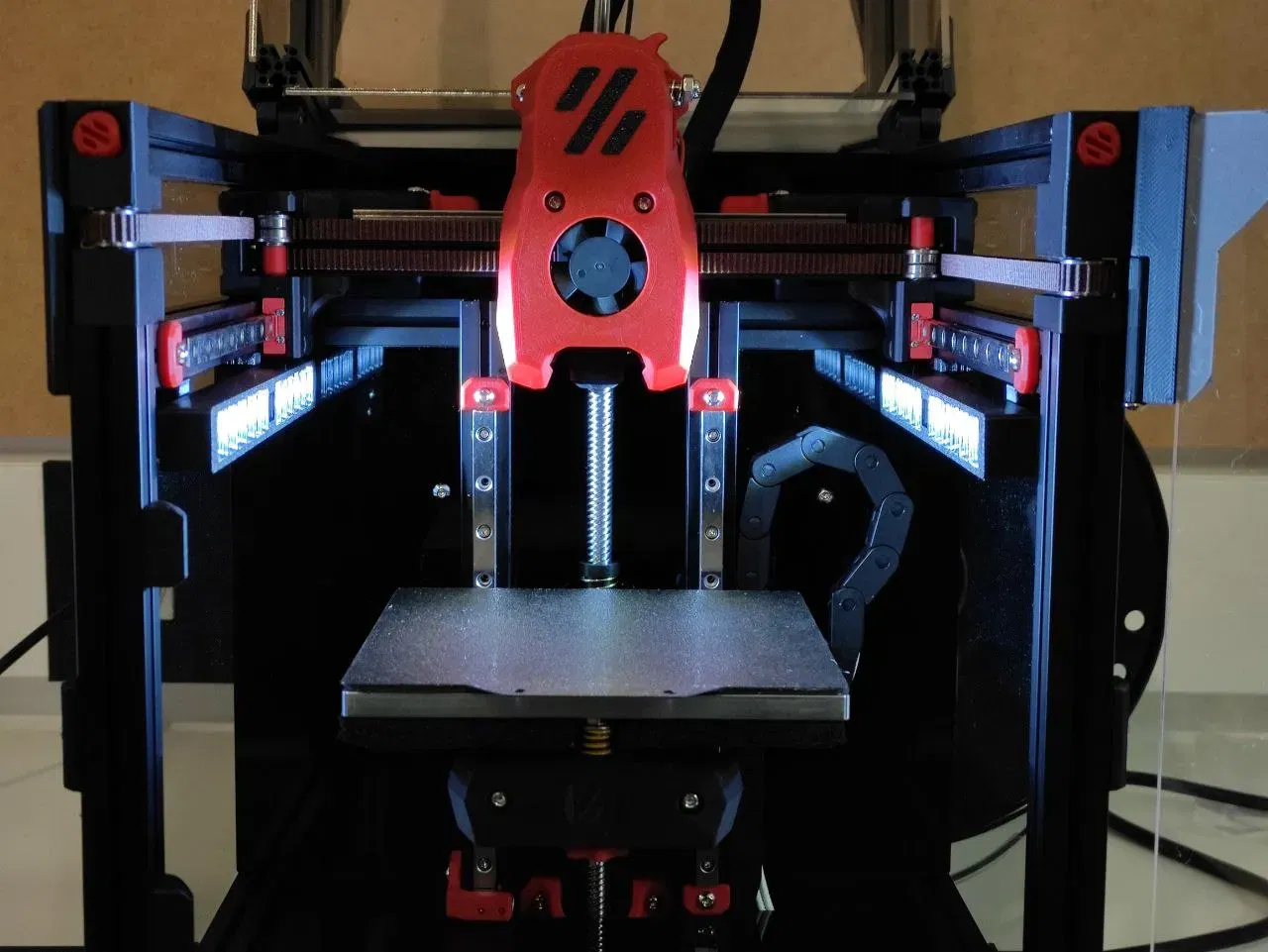

Mod này giảm độ chói từ các đèn LED và được thiết kế để có ít công sức nhất.

Lợi ích:

• Nó có thể được gắn vào các profile 1515 mà không cần đến các đai ốc thả
• Không cần sửa đổi các tấm acrylic
• công tắc có thể truy cập sau khi lắp ráp
• Các tệp STL được định hướng theo hướng in. Không xoay, không cần hỗ trợ

Cả hai mẫu đều có thể được in mà không cần hỗ trợ.

Tôi khuyên bạn nên sử dụng ASA/ABS và chiều cao lớp là 0.2mm.

Cho mỗi bên bạn cần in

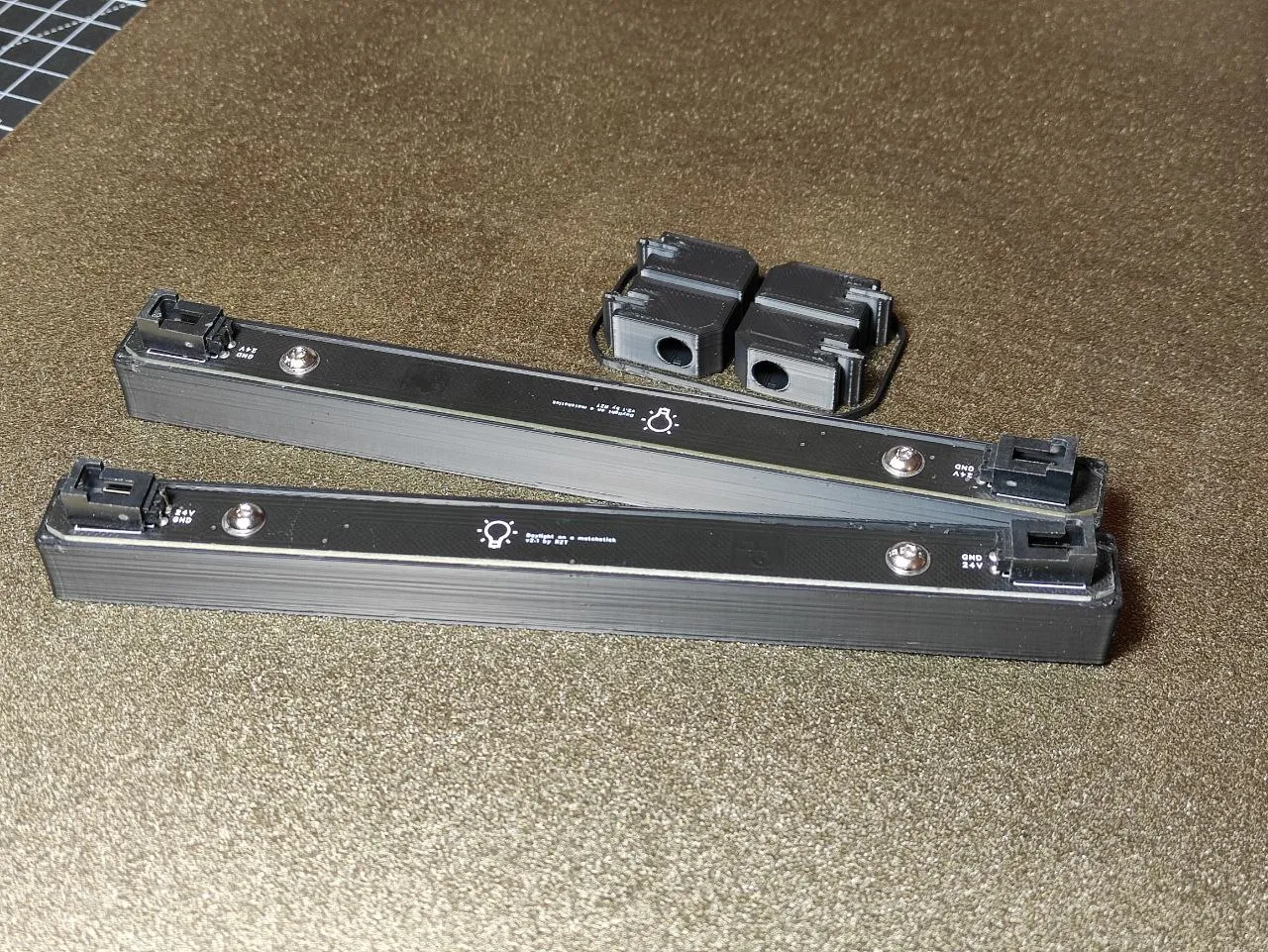

• 1pc LEDshield
• 2pcs bracket

Phần cứng cần thiết:

• 2pcs bu lông M3x12 (mỗi thanh)
• dây

Đèn LED cho nâng cấp cụ thể này có thể được tìm thấy ở đây:

• https://www.aliexpress.com/item/1005004992602271.html
• https://www.aliexpress.com/item/1005005377618851.html
• https://www.aliexpress.com/item/1005005377654662.html

Hướng dẫn:

Tắt máy in và ngắt kết nối phích cắm điện AC (chỉ để đảm bảo an toàn).

Kết nối trên PCB quá lớn cho không gian hạn chế trong Voron V0.

Bạn cần phải:

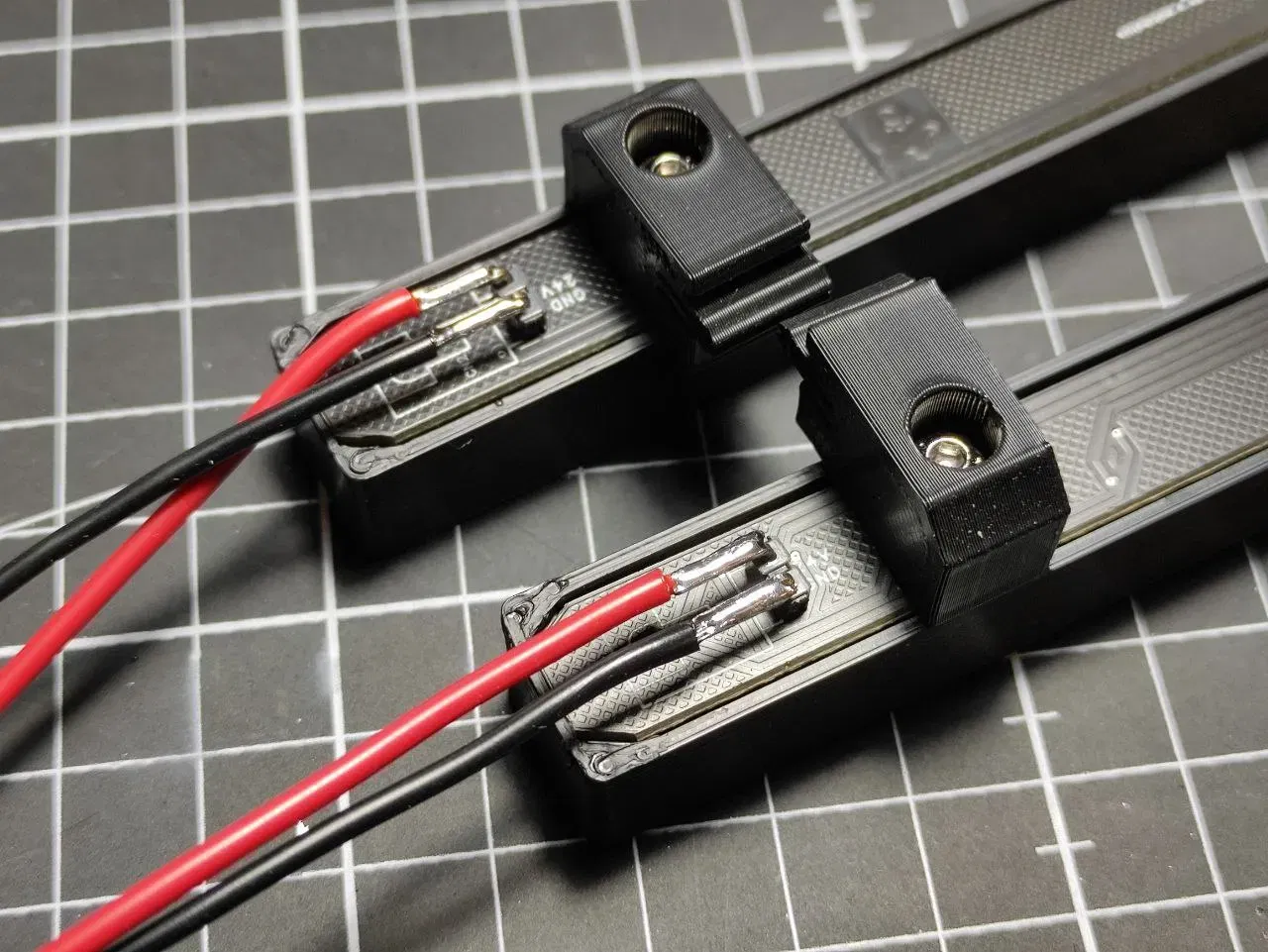

• cắt nhựa từ kết nối ở thanh để giải phóng các chân kim loại và hàn dây vào đó

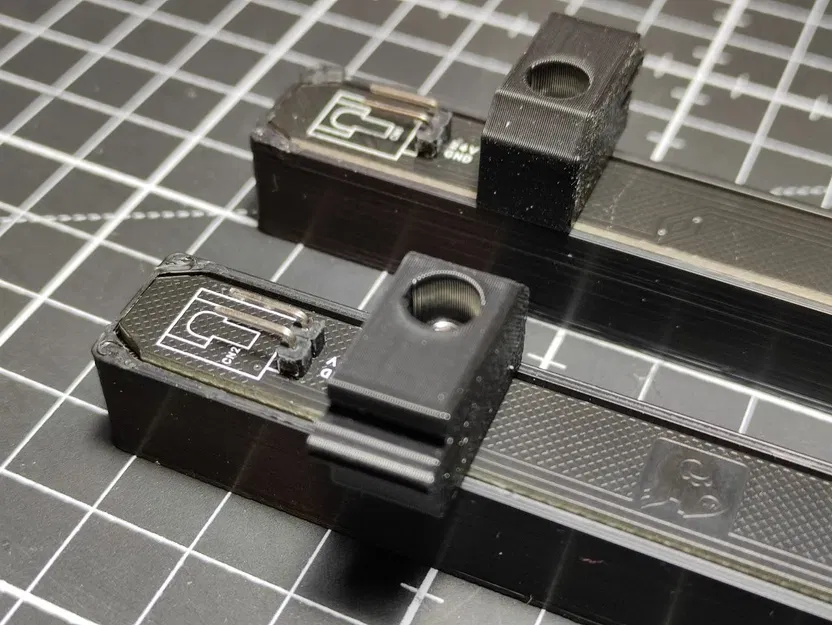

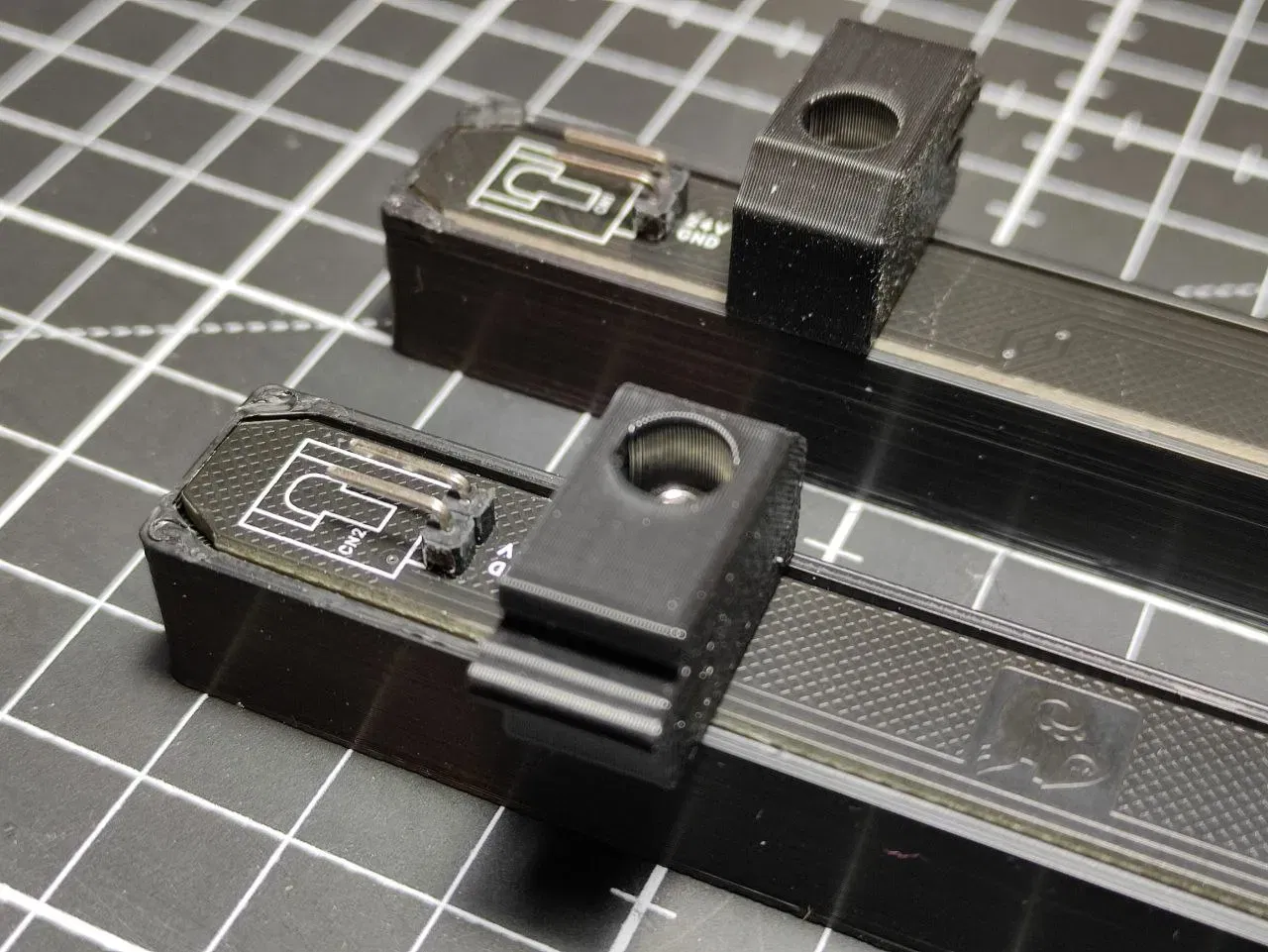

• hàn lại kết nối ở thanh và hàn dây vào các pad hoặc sử dụng đầu nối 2 pin 2.54mm góc (xem hình)

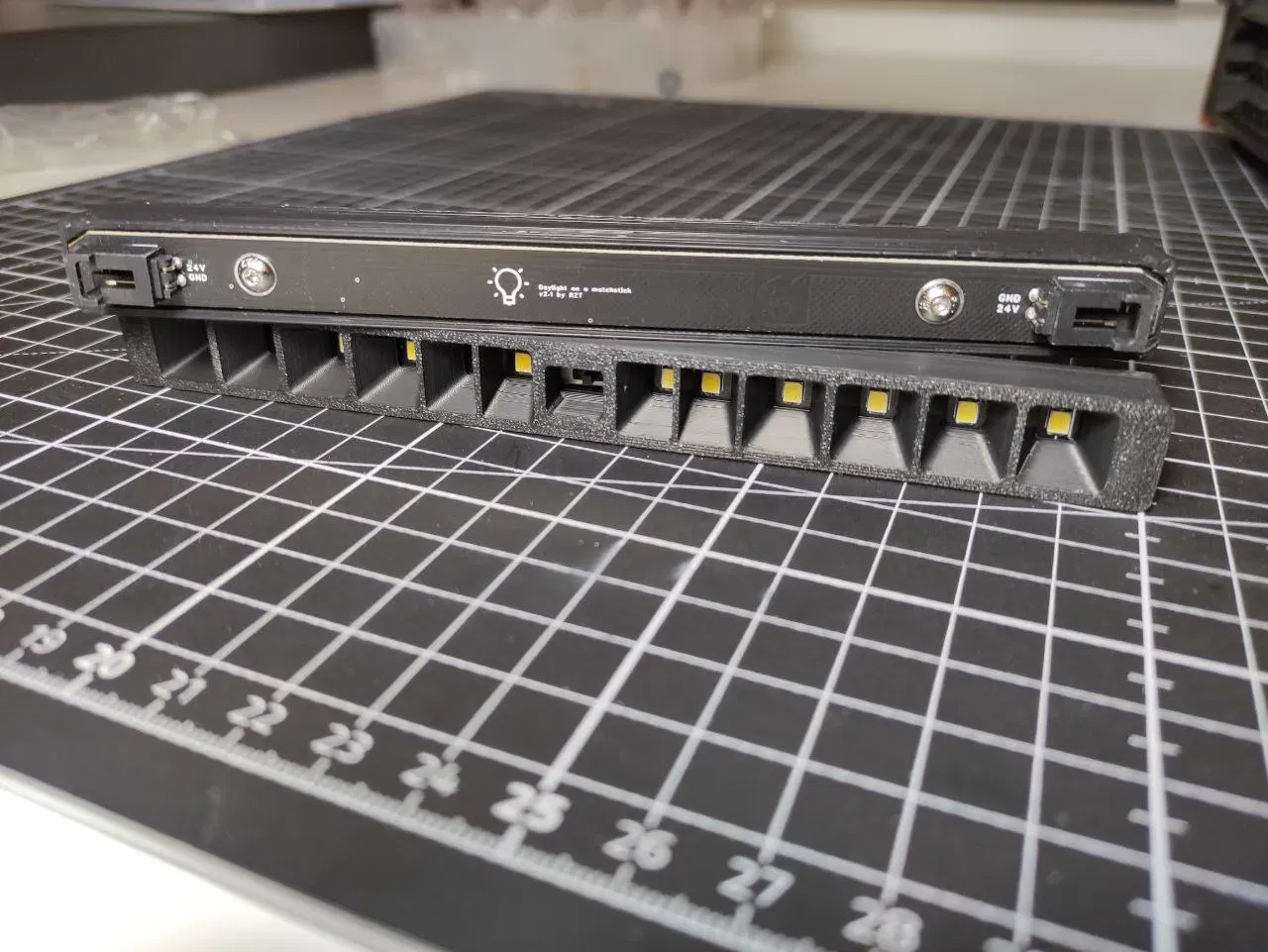

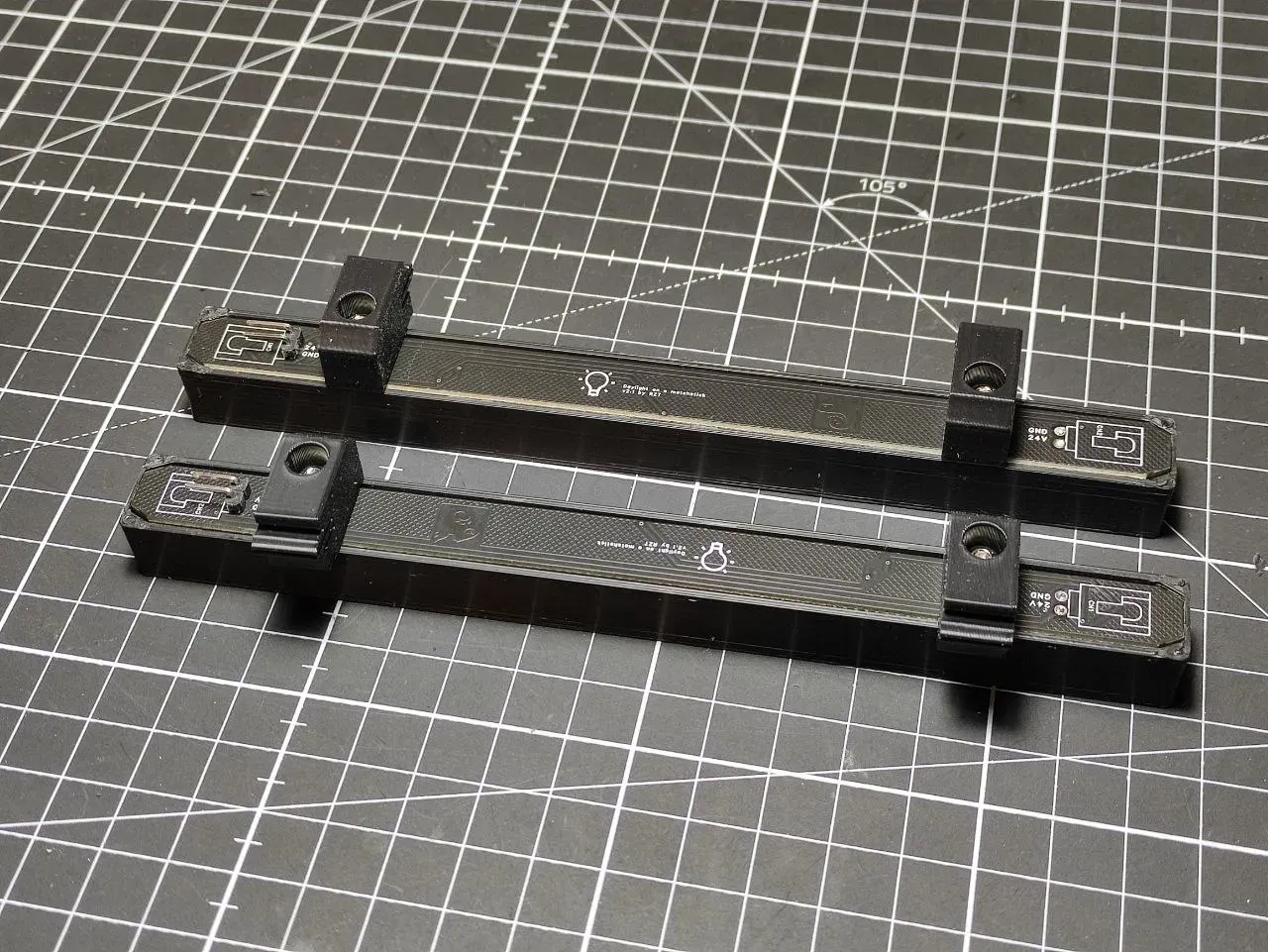

Đặt thanh LED vào tấm chắn LED và gắn 2 giá đỡ vào đó bằng cách siết chặt bằng bu lông M3x12.

Dẫn dây qua rãnh của profile và kết nối nó với nguồn 24V của bạn

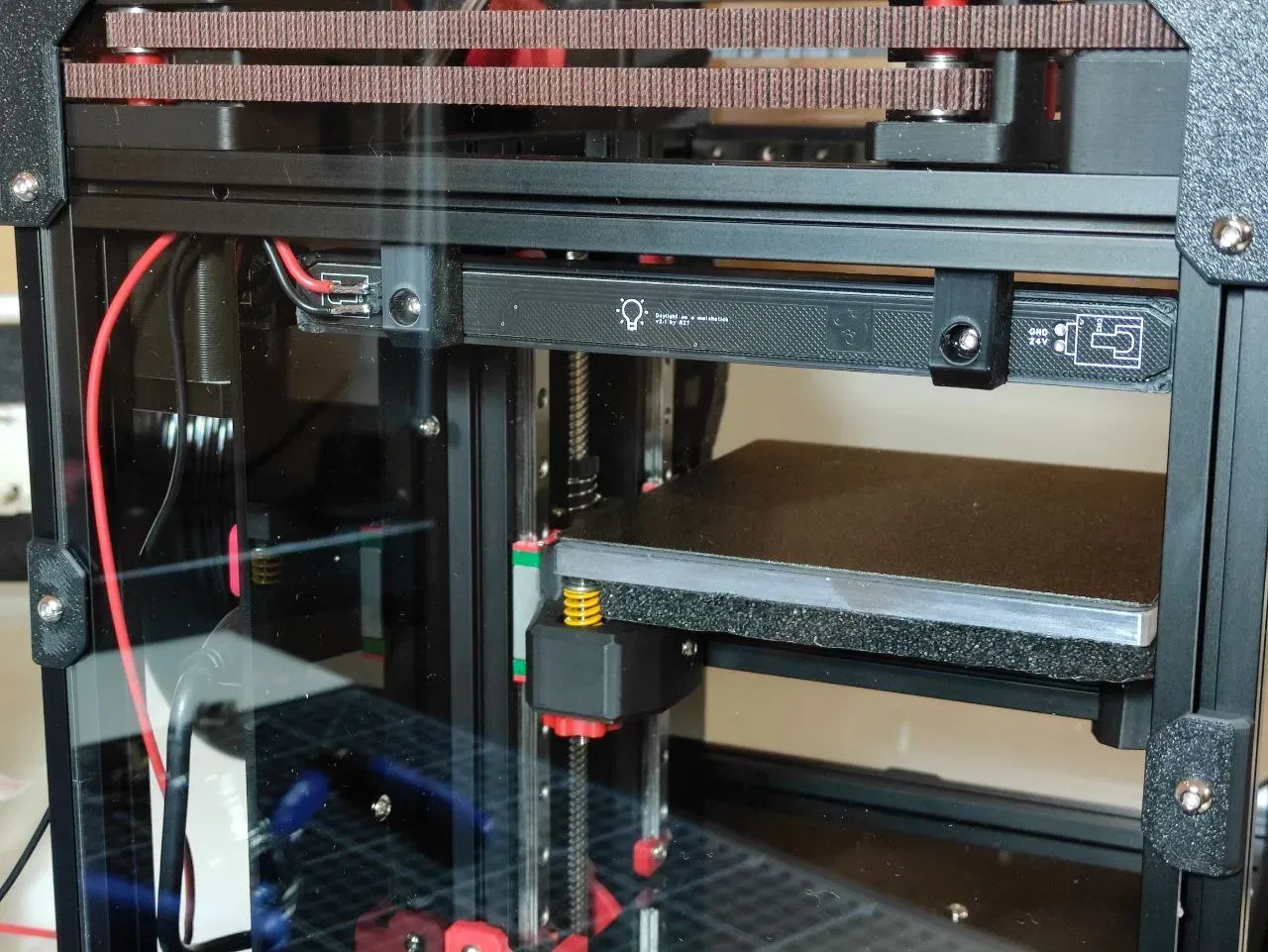

Đẩy các giá đỡ vào rãnh của các profile.

Xong! :)

Cập nhật:

Tôi đã được yêu cầu tạo một mẫu có thể được in bởi một Voron 0.

Nó đã được đính kèm bây giờ dưới dạng “LEDshield_printable_with_Voron0.stl” - chúc bạn vui vẻ :)
