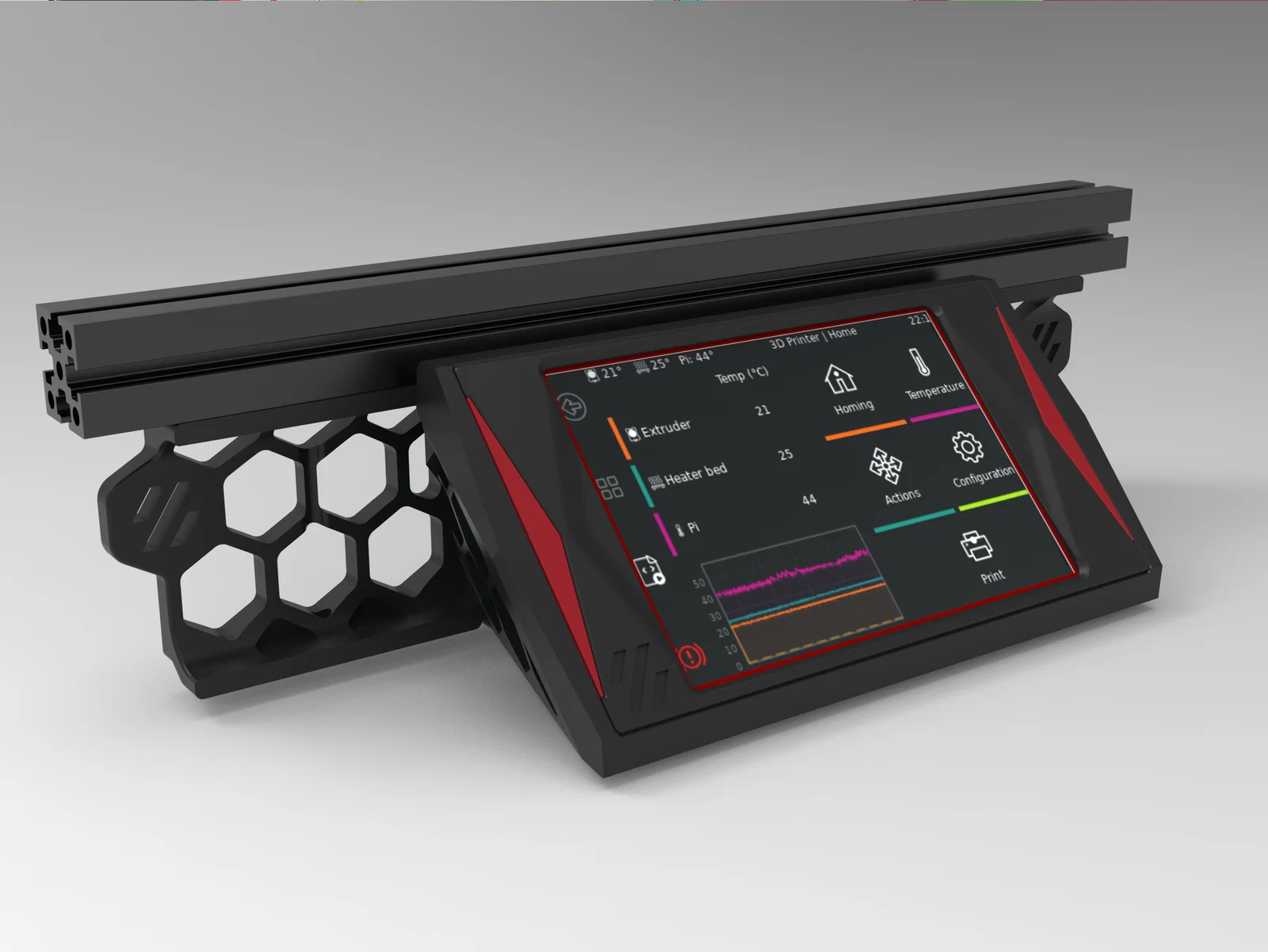

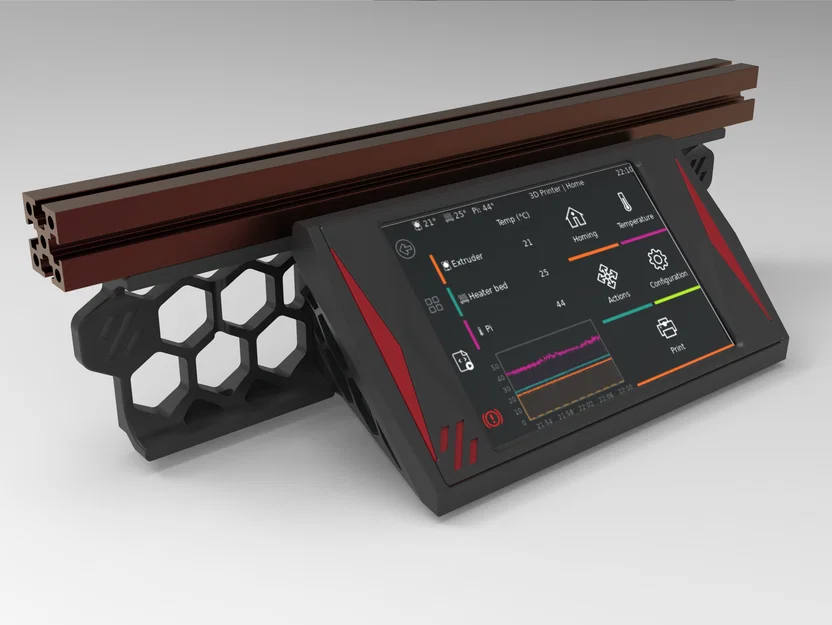

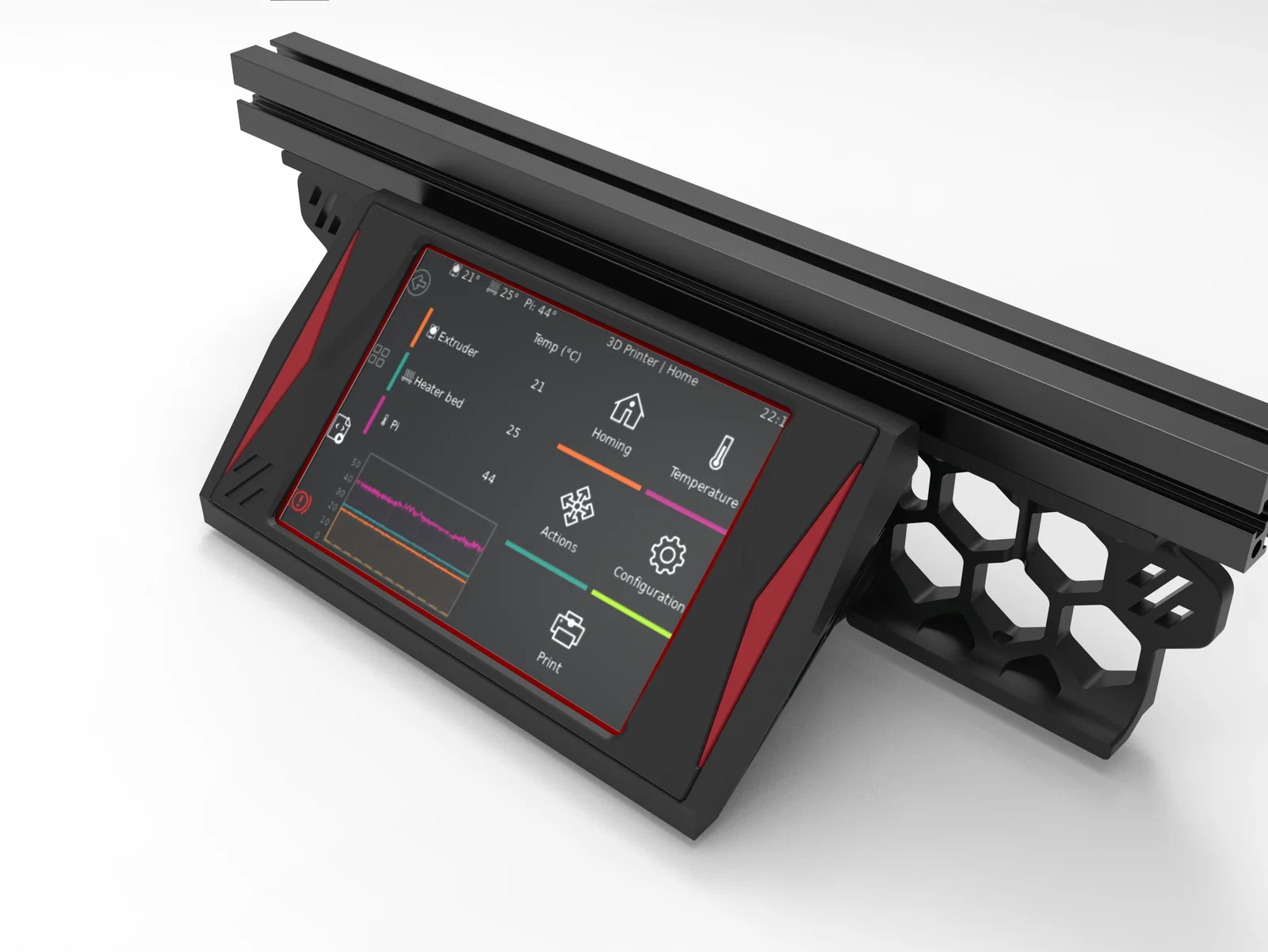

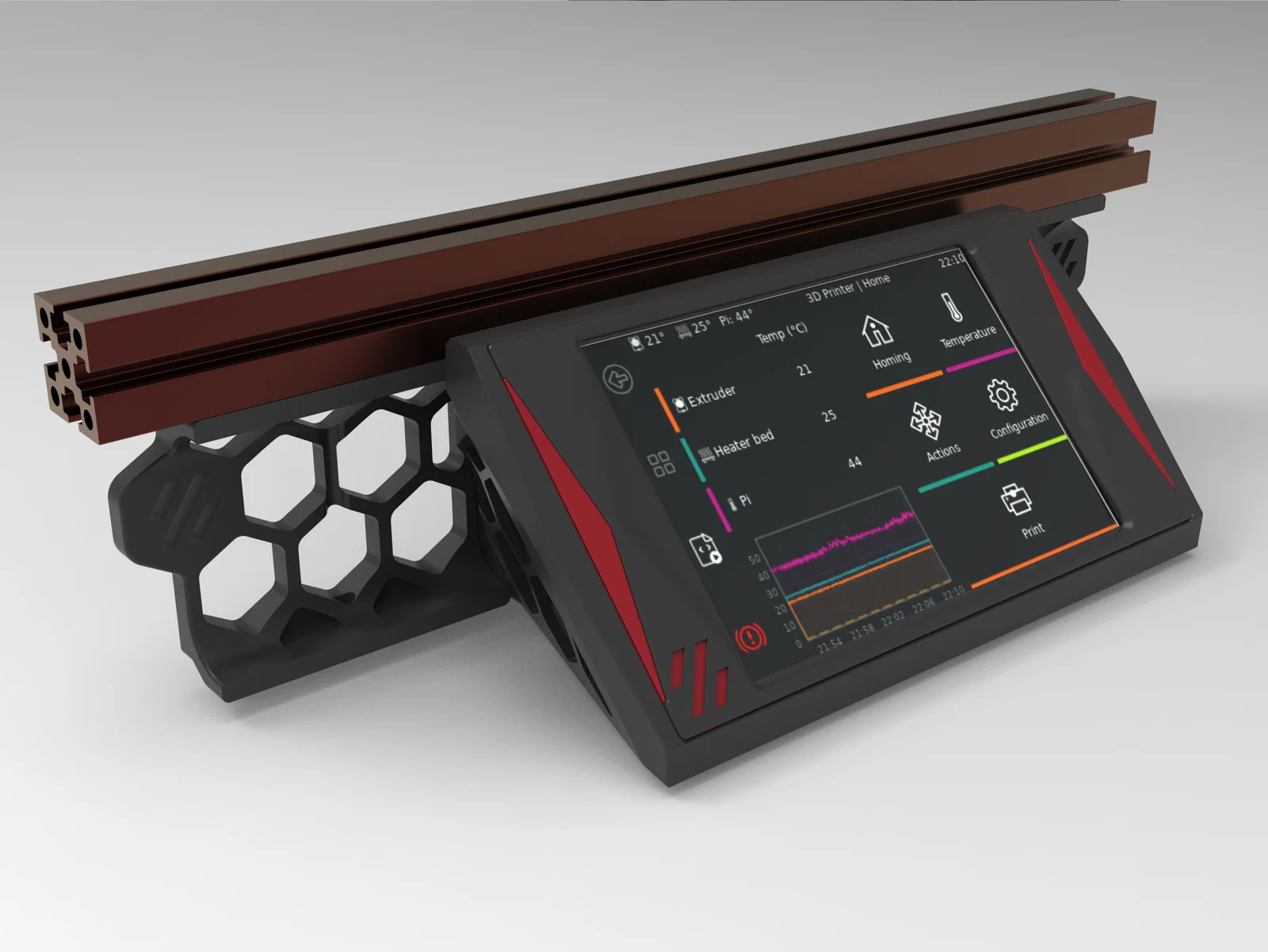

Vỏ màn hình BTT TFT35 SPI V2.1 cho Voron 0.2 (Version 2.0)

Tác giả Ken226

Lượt tải
813
Lượt thích
125
Lượt coi
4.232
Bản remix
2

File 9 2,6 MB

  • Right_Side_Accent2_1777171318.stpSTP · 37,7 KB
  • Left_Side_Accent2_1777171319.stpSTP · 37,6 KB
  • Bezel2_1777171320.stpSTP · 295,9 KB
  • TFT35_SPI_0.2_Mount_1777171321.stpSTP · 754,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Thông tin

Mã mẫu
#339929
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Bạn Smuk3d hỏi mình có thể làm một phiên bản vỏ (housing) TFT35 cho Voron 0.2 sao cho phần hiển thị của màn hình được đưa về đúng giữa, và viền (bezel) nhìn cân đối, đối xứng hơn không.

Làm cái này khá là cực và gần như phải thiết kế lại khoảng 90% so với bản gốc, nhưng mình nghĩ là có khả năng ổn.

Model này hiện vẫn đang ở giai đoạn thử nghiệm (experimental), và có thể sẽ chỉnh sửa thêm sau khi bạn ấy test print và lắp thử một cái. Mình sẽ cập nhật chi tiết ở đây khi dự án tiếp tục.

Màn hình được giữ bằng 4 con ốc M3x8 socket head cap screws, đi từ mặt sau vào housing và bắt ren vào phần accents. Bezel được cố định chụp lên accents bằng vài giọt keo 502 (super glue); sau khi dán thì bezel/accents sẽ thành một khối liền.

Bezel có lẽ sẽ cho kết quả đẹp nhất nếu in với layer height 0.2mm cho lớp đầu tiên, và 0.1mm cho tất cả các lớp sau. Tất cả những phần còn lại nên in với lớp đầu .25mm, và các lớp sau .2mm.

Mình cố gắng thiết kế để cần support tối thiểu, nhưng họa tiết honeycomb có vài đoạn bridge khá dài. Organic supports của PrusaSlicer đặt ở 30* hoạt động rất ngon với mình trên một thiết kế tương tự.

Khi thiết kế được chốt (finalized), mình sẽ upload file .stp để anh em thích remix có thể chỉnh sửa và tự thiết kế bezel của riêng mình, v.v.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stlstp
Số file mô hình
9
Tổng dung lượng
2,6 MB
File lớn nhất
754,6 KB
