Rack 10" - Panel half rack cho thiết bị network (Unifi/Ubiquiti)

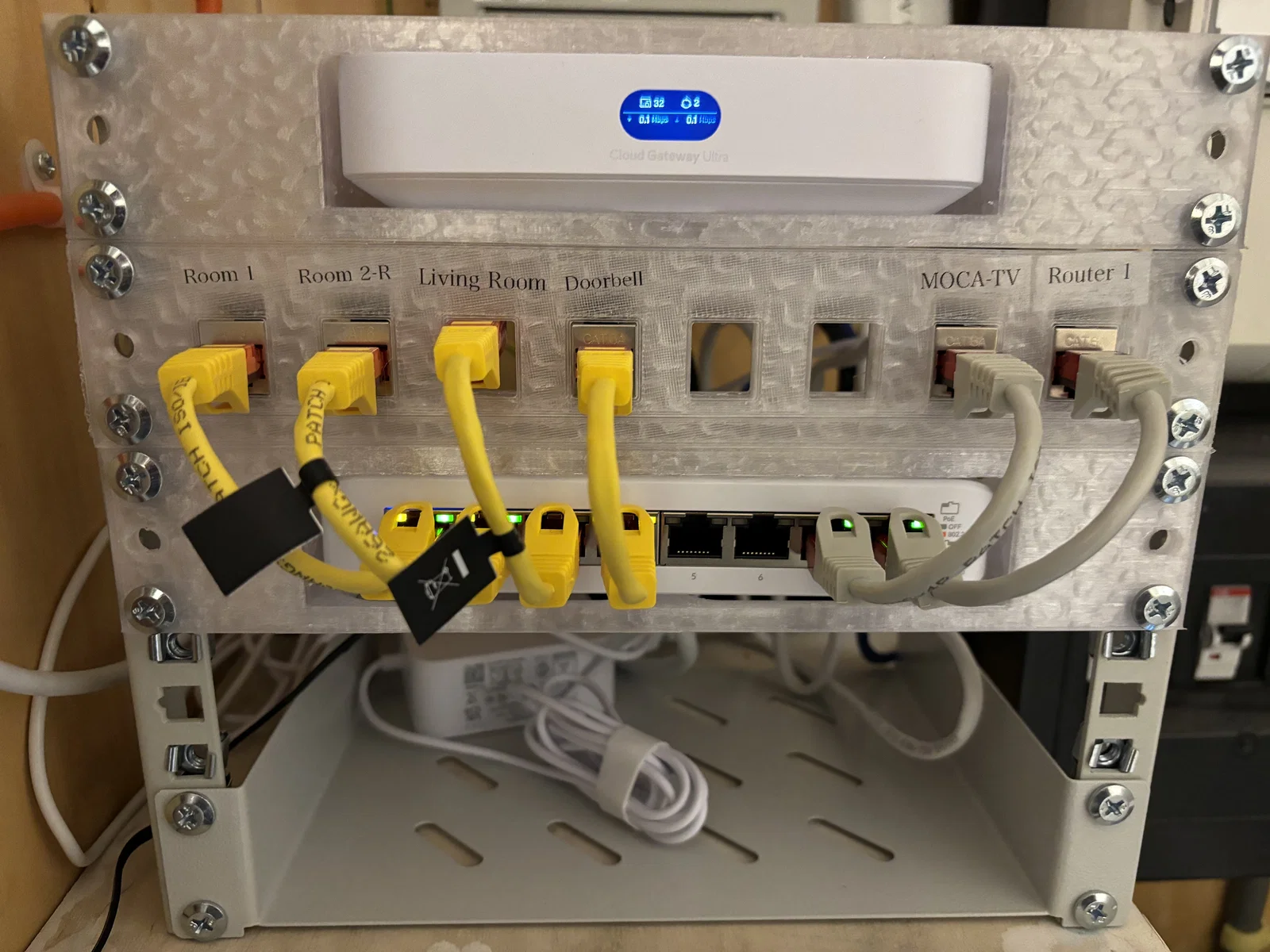

Dạo này mình vừa làm mới lại hệ thống mạng ở nhà với mấy thiết bị Unifi. Trong đó có Unifi Gateway Ultra, Switch Lite 8 POE. Lúc đầu mình chồng tụi nó lên nhau, nhưng vậy dễ gặp vấn đề như nóng (thermal issues), nhìn cũng không đẹp, với lại khó bảo trì.

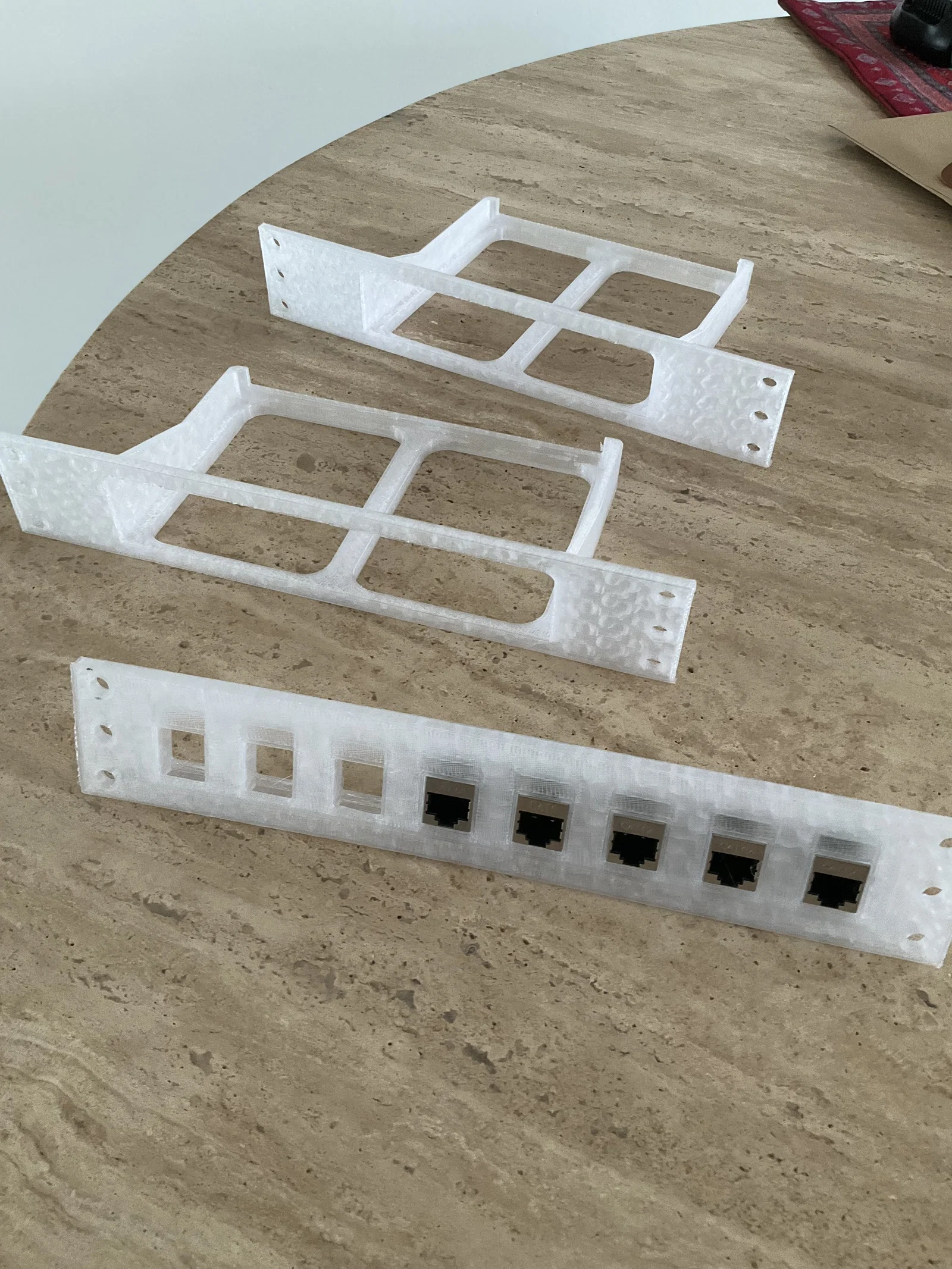

Mình dành chút thời gian thiết kế vài cái panel dạng tham số (parameterized), nên có thể chỉnh cho nhiều thiết bị mạng khác rất dễ, chỉ cần nhập width, length và depth.

Mình sẽ cố gắng cập nhật dự án này với các thiết bị nhỏ của Unifi để nó “đủ bài” hơn. Nếu bạn có thiết bị khác muốn làm, cứ gửi cho mình depth, length và width là mình làm model cho.

Updates:

1. 08/04/2024 : Added Ubiquiti EdgeMAX EdgeRouter PoE 5-Port Router (ERPoe-5)
2. 08/04/2024: Added Mikrotik RB5009UG+S+IN
3. 08/04/2024: Added Ubiquiti EdgeSwitch 10XP

Print settings

Print orientation:

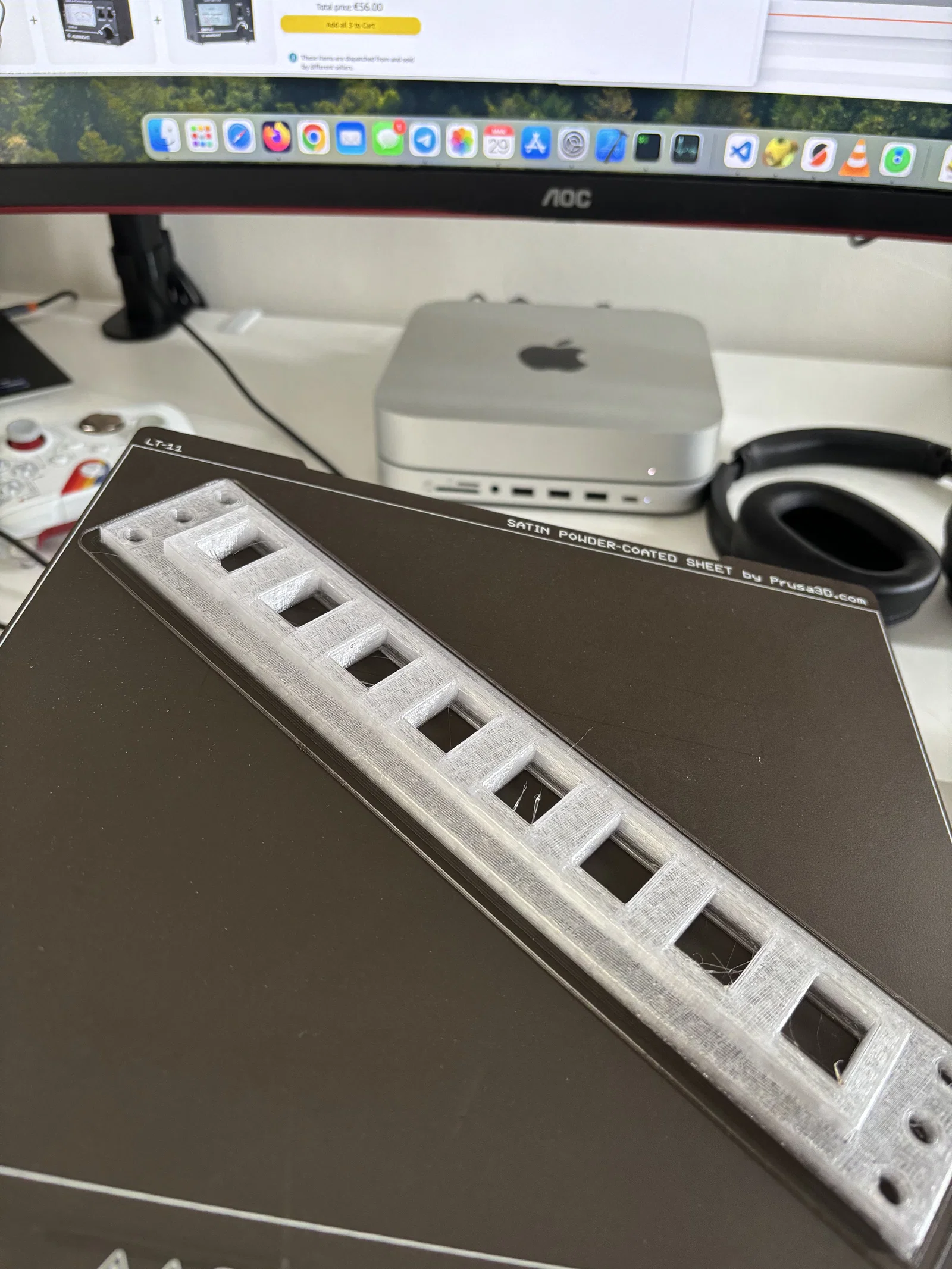

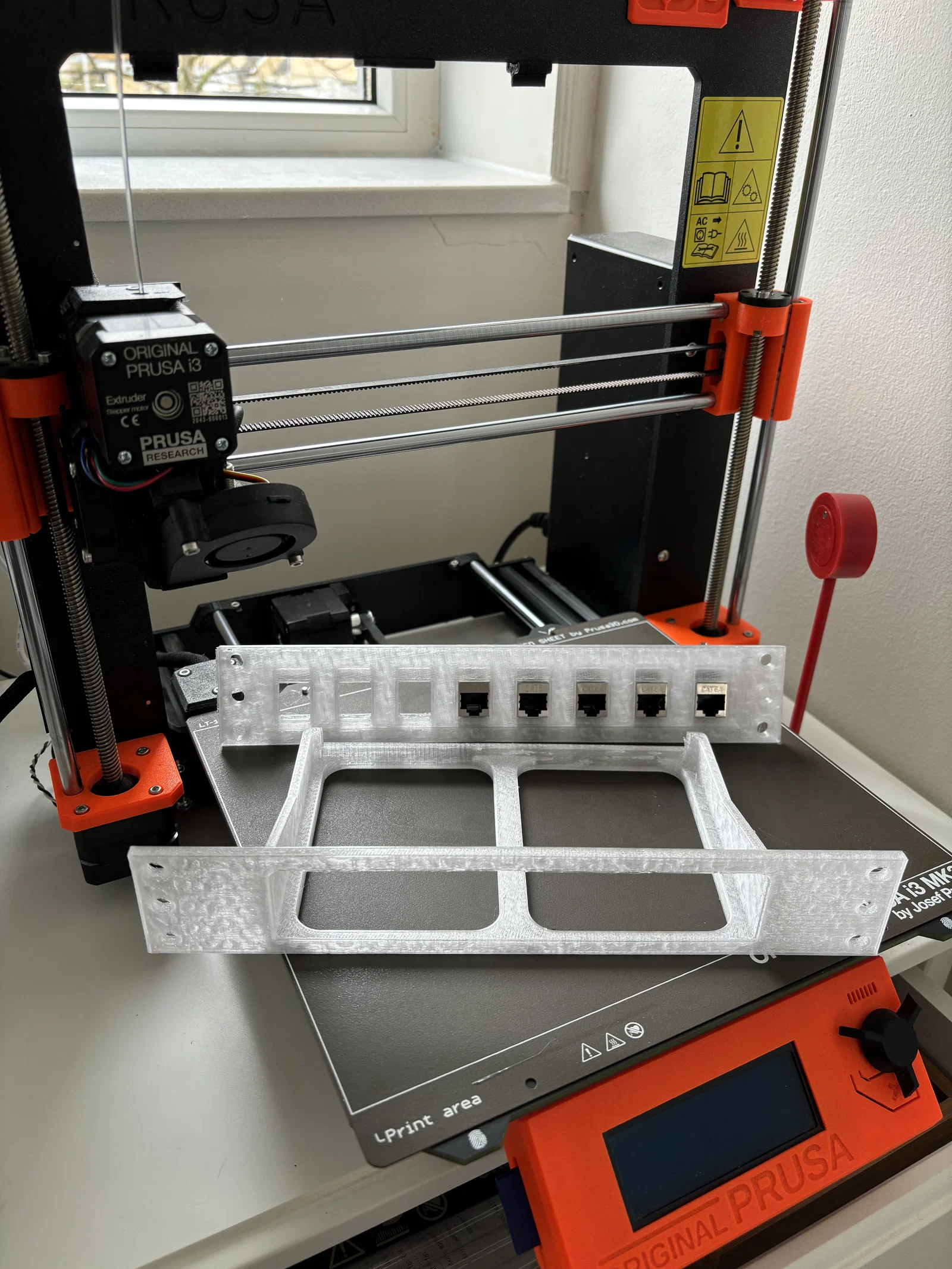

Mình luôn in mặt đáy (bottom) để được độ cứng theo phương đứng, nhưng sẽ hơi khó nhét vừa các máy in nhỏ (bed 25x22cm) như Prusa MK3S+. Với mấy máy đó bạn cần tắt brim và xoay vật thể trên bed tới khi nó hiện màu xanh.

Bạn cũng có thể in úp mặt (face) xuống bed, nhưng nhớ đảm bảo bám dính (adhesion) thật tốt với PETG hoặc filament bạn dùng. Nếu layer adhesion ngon thì vẫn ổn.

Infill:

Mình dùng Gyroid với 25% infill và thấy hợp với nhu cầu của mình.

Material:

Mình khuyên không nên dùng PLA vì nó giòn và chịu nhiệt không tốt. Mình in bằng Overture Transparent PETG vì thấy nhìn đẹp, và thực tế là cũng đẹp thật.

Supported devices by now:

1. Unifi Gateway Ultra
2. Unifi Switch Lite 8 POE

Cứ thoải mái comment cho mình biết nếu bạn cần panel cho thiết bị mới nha!

Network rack rails:

Tùy nhu cầu, bạn thử tìm network rails ở các nơi bán như Amazon hoặc chỗ khác. Ví dụ mình đặt mấy cái này từ Amazon.nl

• Bạn chỉ cần tìm “network rack rail” là sẽ ra nhiều loại lớn nhỏ. Theo nhu cầu của mình thì mình chọn loại 6U, và chừa phần dưới cùng để đặt PSUs.
• Để cân bằng (balanced) thì hiện mình vẫn chưa thiết kế khay đáy (bottom tray) — đang nằm trong kế hoạch. Nhưng vì trước đó mình có sẵn một khay/panel kim loại nên tạm dùng cái đó để cân bằng.
• Hiện tại bạn cũng có thể dùng bất kỳ panel nào mình thiết kế làm “unit” ở đáy để giúp cả cái half rack đứng cân hơn.
