Toolhead QIDI X-MAX 3 (Front/Rear Cover & Fan Duct thay thế)

Do vấn đề nhiệt có thể ảnh hưởng tới tool head của dòng QIDI 3 Series, một số chi tiết/ống gió (duct) đã được thiết kế lại để tăng lưu lượng gió và giảm nhiệt độ của hotend cũng như phần electronics trong tool head.

Bản mod này được làm cho QIDI X-MAX 3; vì 3 mẫu máy khá giống nhau nên có thể sẽ lắp vừa toàn bộ hoặc một phần, vui lòng kiểm tra trước khi in.

Đây là mod gồm 3 (hoặc 4 tùy phiên bản) chi tiết:

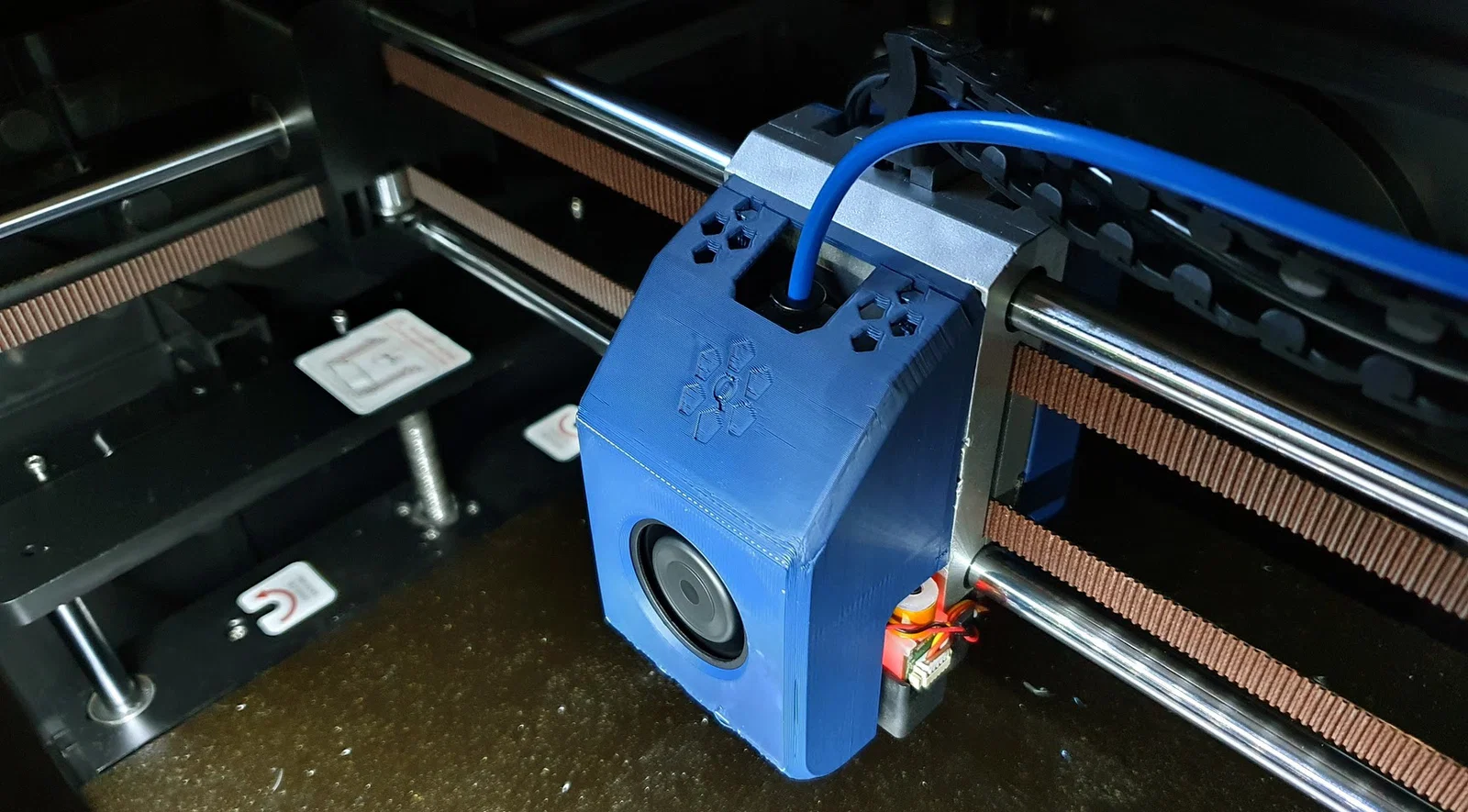

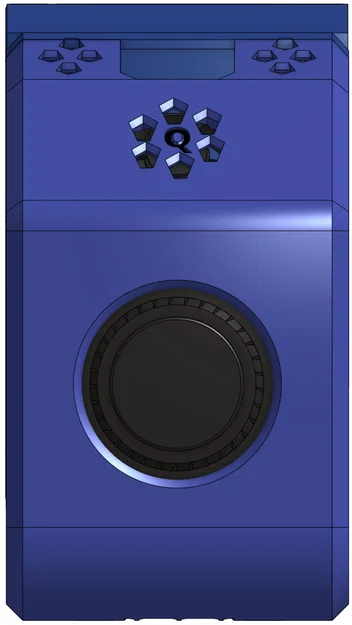

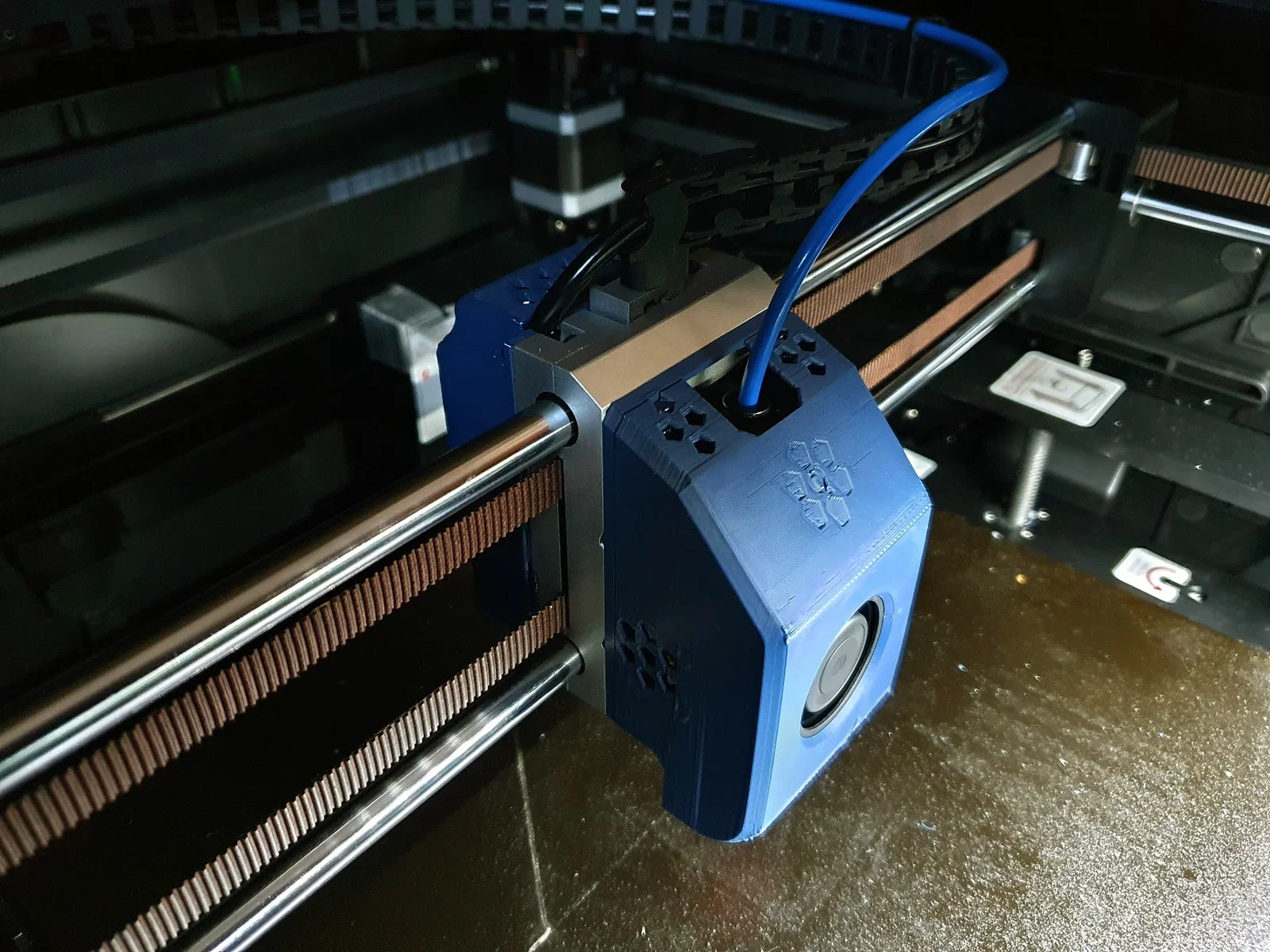

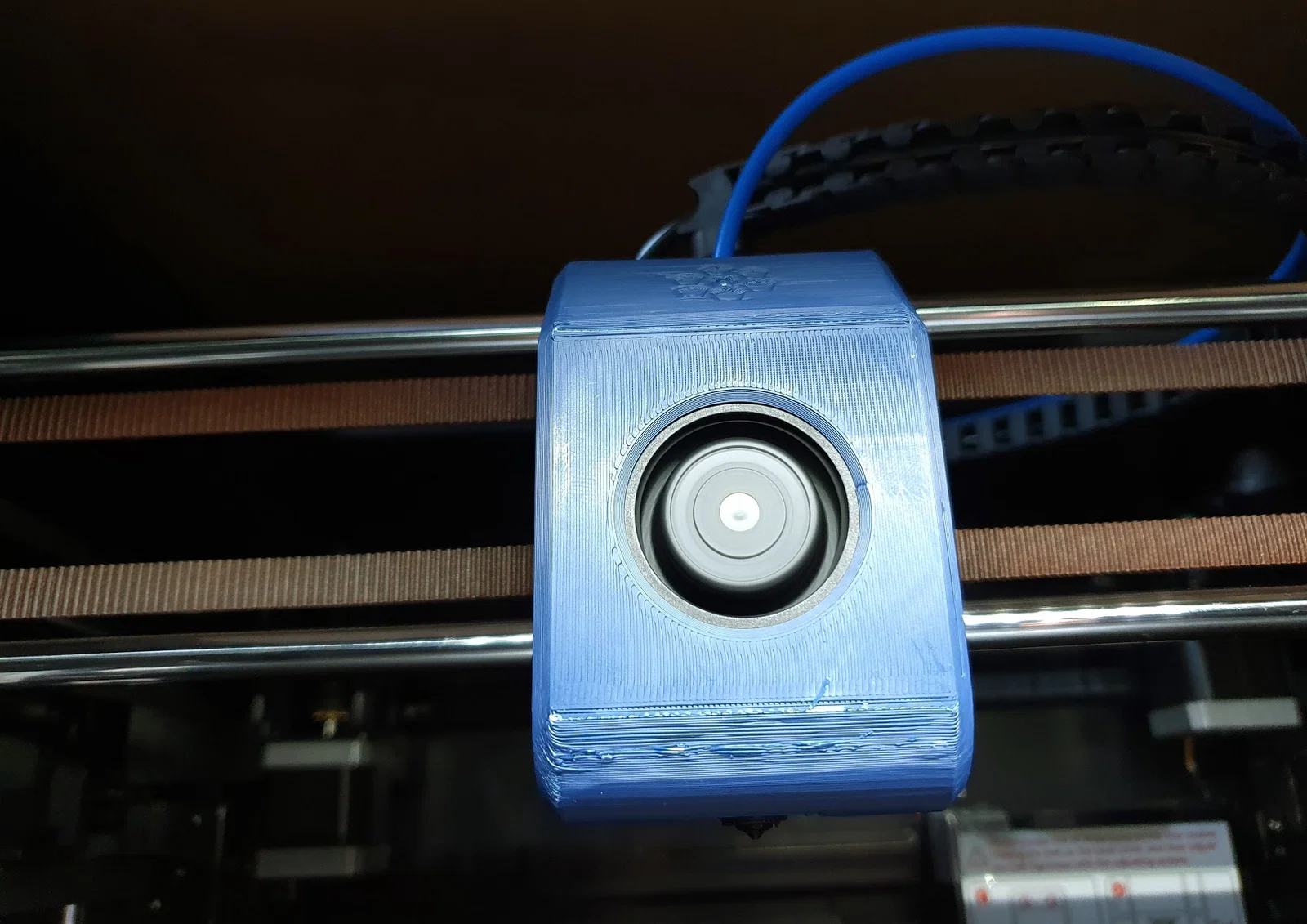

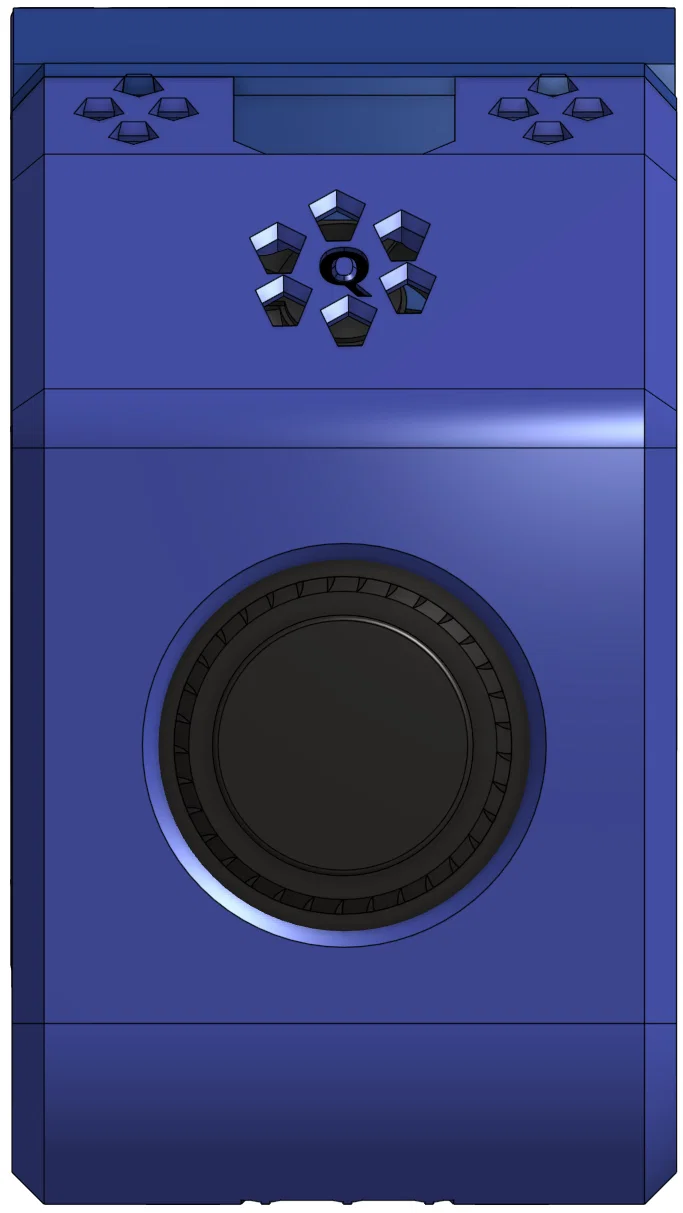

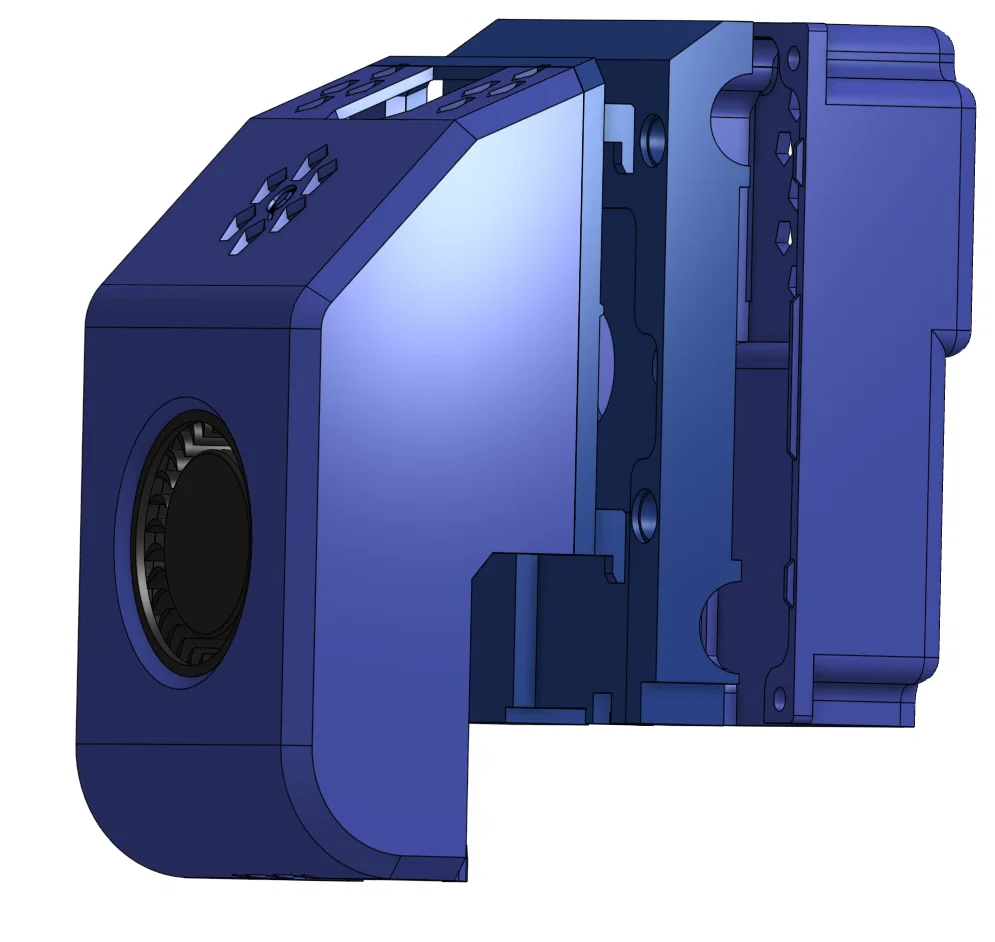

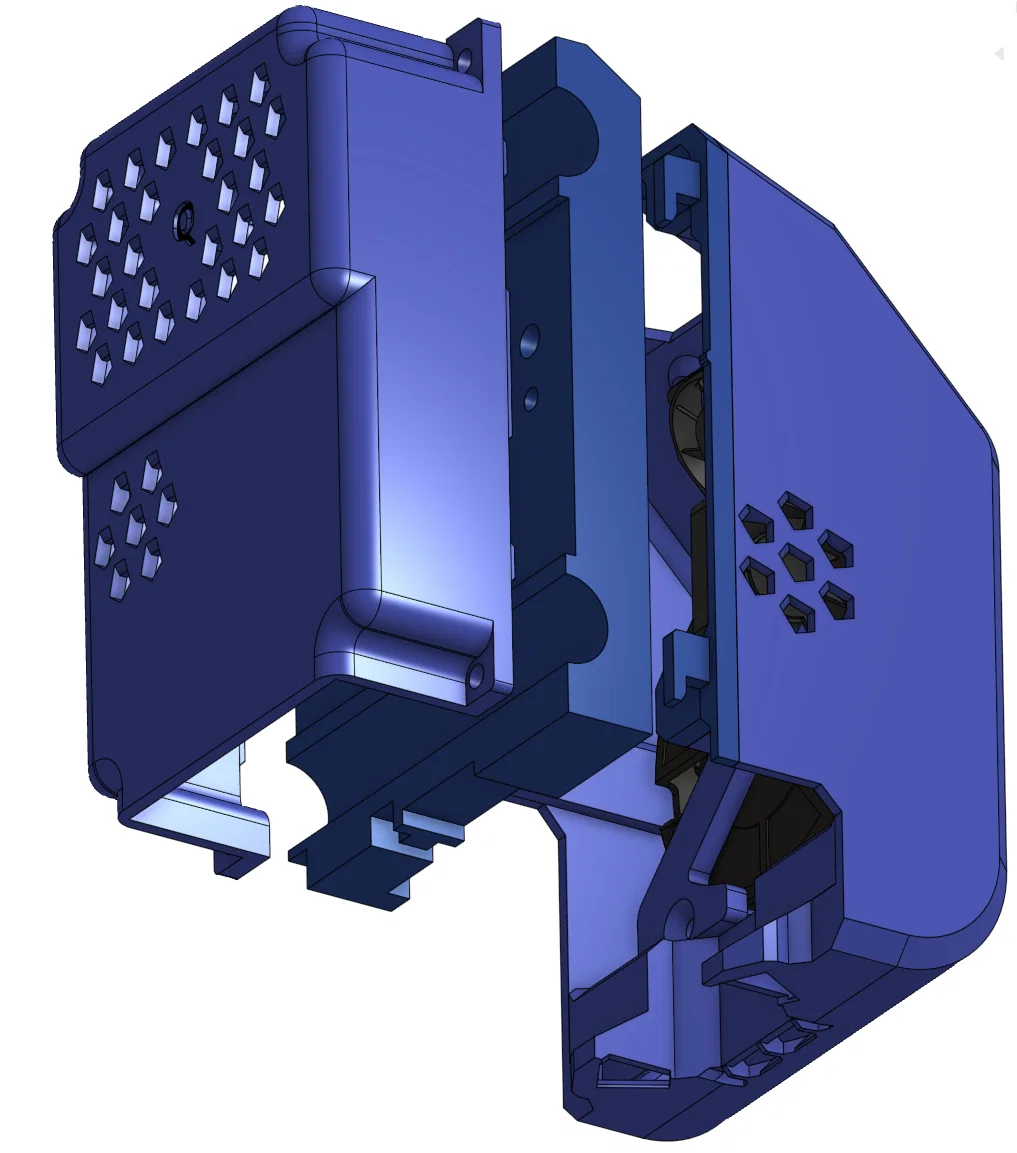

• Toolhead front cover: bản nhìn “đẹp” hơn (ít nhất là theo mình) so với zin. Fan duct giúp tăng airflow và dùng thiết kế tri-horn để thổi gió từ 3 hướng khác nhau, giúp bám lớp (layer adhesion) tốt hơn. Có nhiều lựa chọn (hiện tại các bản này được làm để dùng fan chuẩn 5015, bên mình dùng Sunon Maglev… bản dùng fan standard chưa test):
  • v3.a version: gồm tri-horn fan duct tích hợp và side auxiliary fan đã được đưa vào model mới, kèm thiết kế ngoại hình mới
  • v3.a.mag version: giống bản trên nhưng thêm một chi tiết để dùng nam châm neodymium 6x1.5mm giúp tháo/lắp nắp trước nhanh

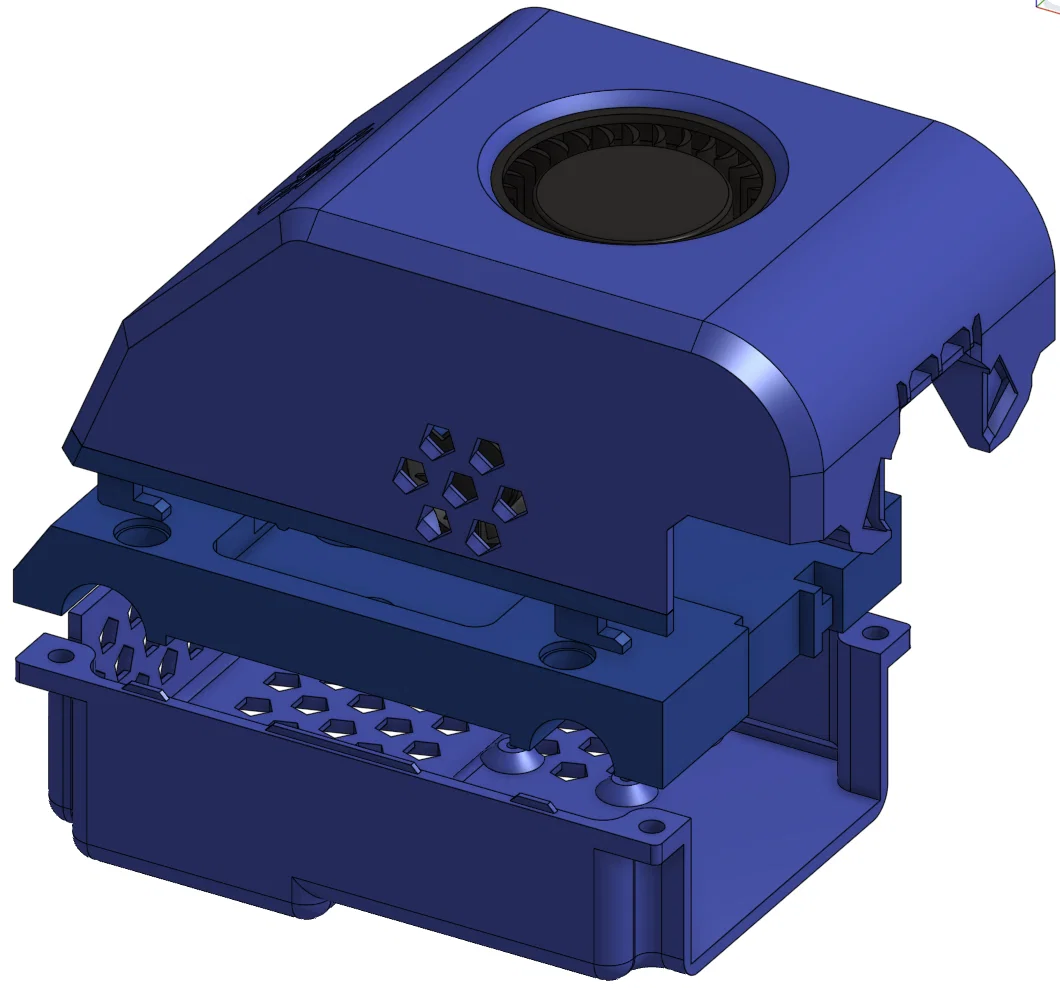

  • v3.b version: giống v3.a nhưng có thêm top auxiliary fan… theo test của bên mình thì đây là vị trí tốt nhất cho quạt phụ này.
  • v3.b.mag version: giống bản trên nhưng thêm một chi tiết để dùng nam châm neodymium 6x1.5mm giúp tháo/lắp nắp trước nhanh
• Layer fan lock clip: để khóa/giữ chắc fan layer 5015 hơn

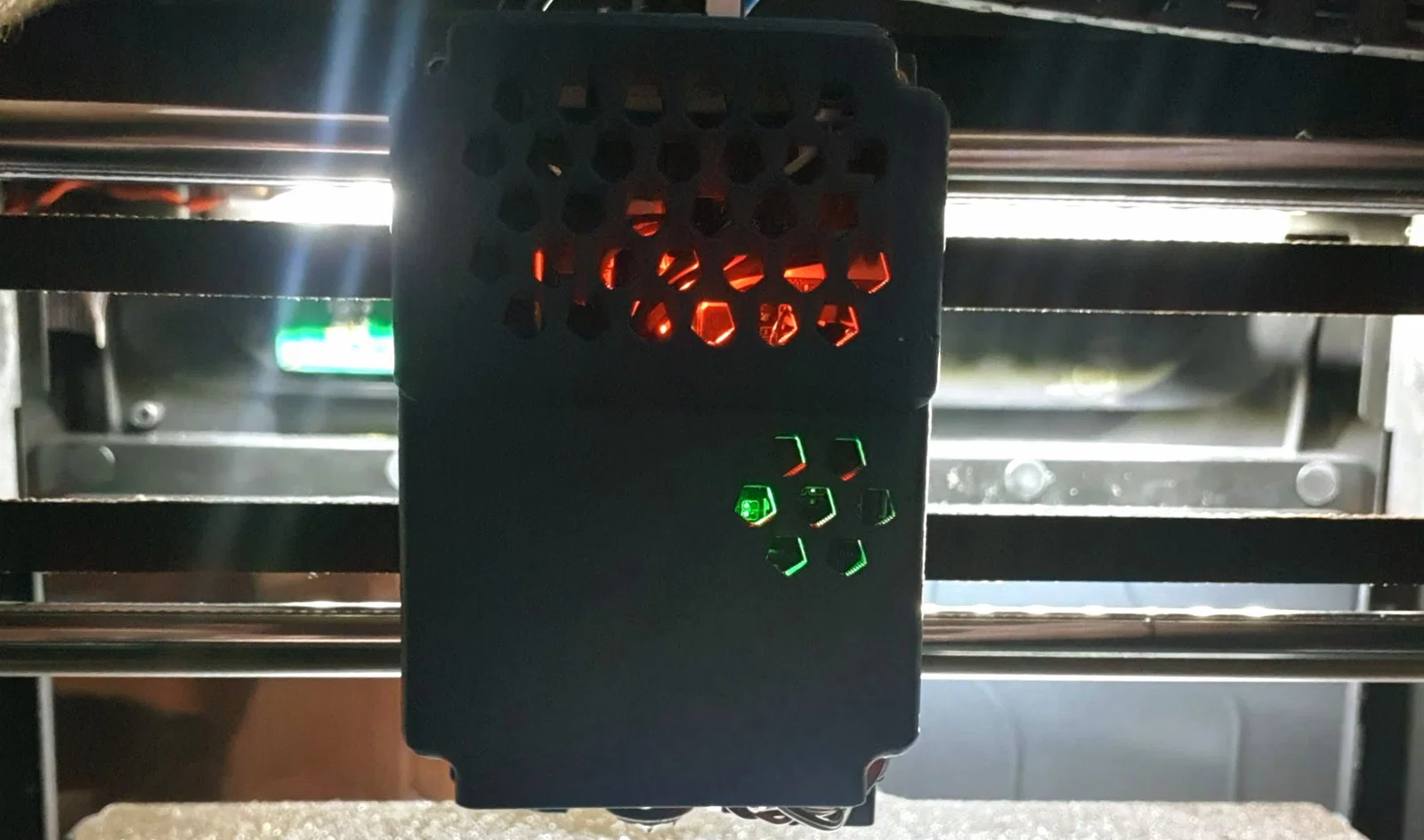

• Toolhead rear cover: cải thiện airflow để giảm nhiệt cho electronics

Vật tư cần thêm:

• Có thể dùng lại ốc zin để lắp mod
• Fan chuẩn 5015: bên mình dùng Sunon Maglev để tăng airflow và giảm ồn… nếu bạn chọn bản dùng fan standard
• x8 - nam châm neodymium 6x1.5mm… nếu bạn chọn bản dùng nam châm

Khuyến nghị in bằng ABS/ASA hoặc filament tương tự có khả năng chịu nhiệt tốt; 4 walls, 4 top/bottom, 20% infill gyroid và tree supports (chỉ cần support từ bed).

Changelog:

• 26/01/2028 Cập nhật các bản v3 bổ sung phần chamfer bị thiếu để in dễ hơn, cảm ơn @LjhtomJavierHernando
• 18/01/2024 Thêm các bản v3:
  • cải tiến và tích hợp layer fan duct
  • thêm auxiliary fans
  • thiết kế ngoại hình mới
  • các phiên bản dùng nam châm
• 12/01/2024 Thêm bản BETA cho tool head X Plus 3
• 17/12/2023 Cập nhật tất cả chi tiết

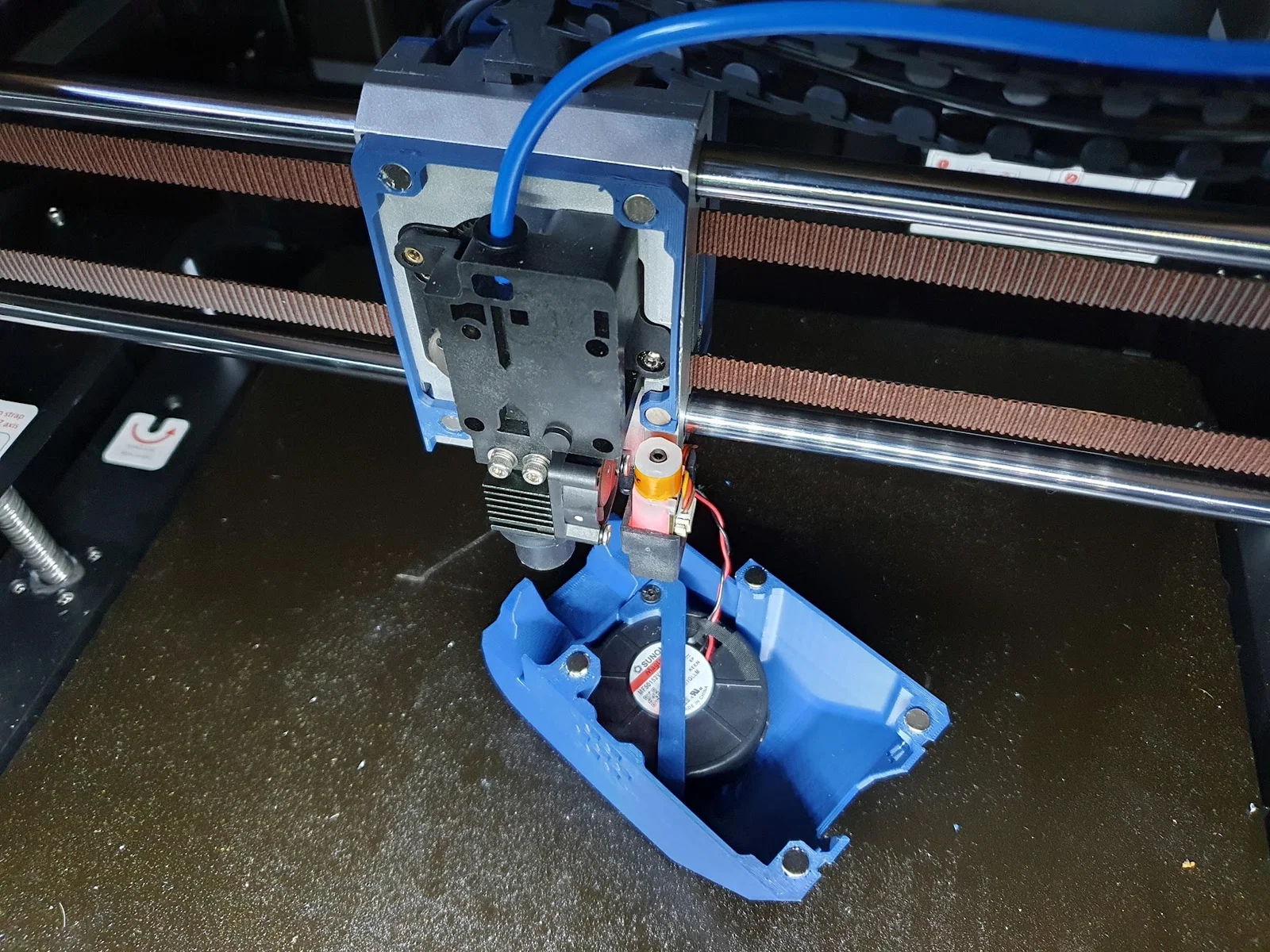

  • Front Cover: cải thiện ngàm giữ 5015 và thêm clip để cố định (cần ốc M3), bản zin quá dễ gãy. Thêm tùy chọn lắp auxiliary fans mới. Một số cải tiến nhỏ khác để in dễ hơn.
  • Back Cover: thiết kế mới, chừa không gian nhiều hơn cho auxiliary fans
• 04/12/2023 Front Cover (3Dwork_QIDI_XMax3_Toolhead_Front-v1.0.4) cập nhật, tăng độ cứng cho các chốt ngàm và tối ưu support để in dễ hơn
