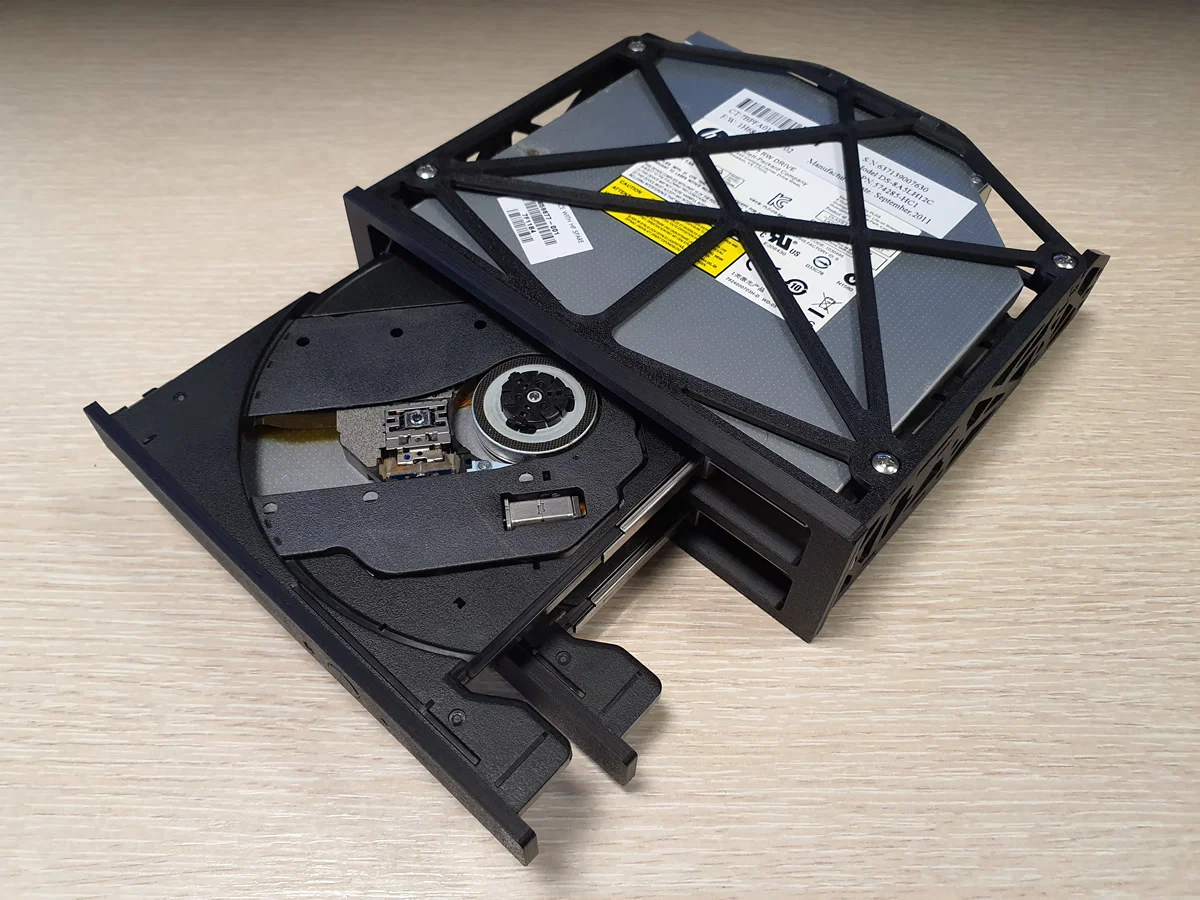

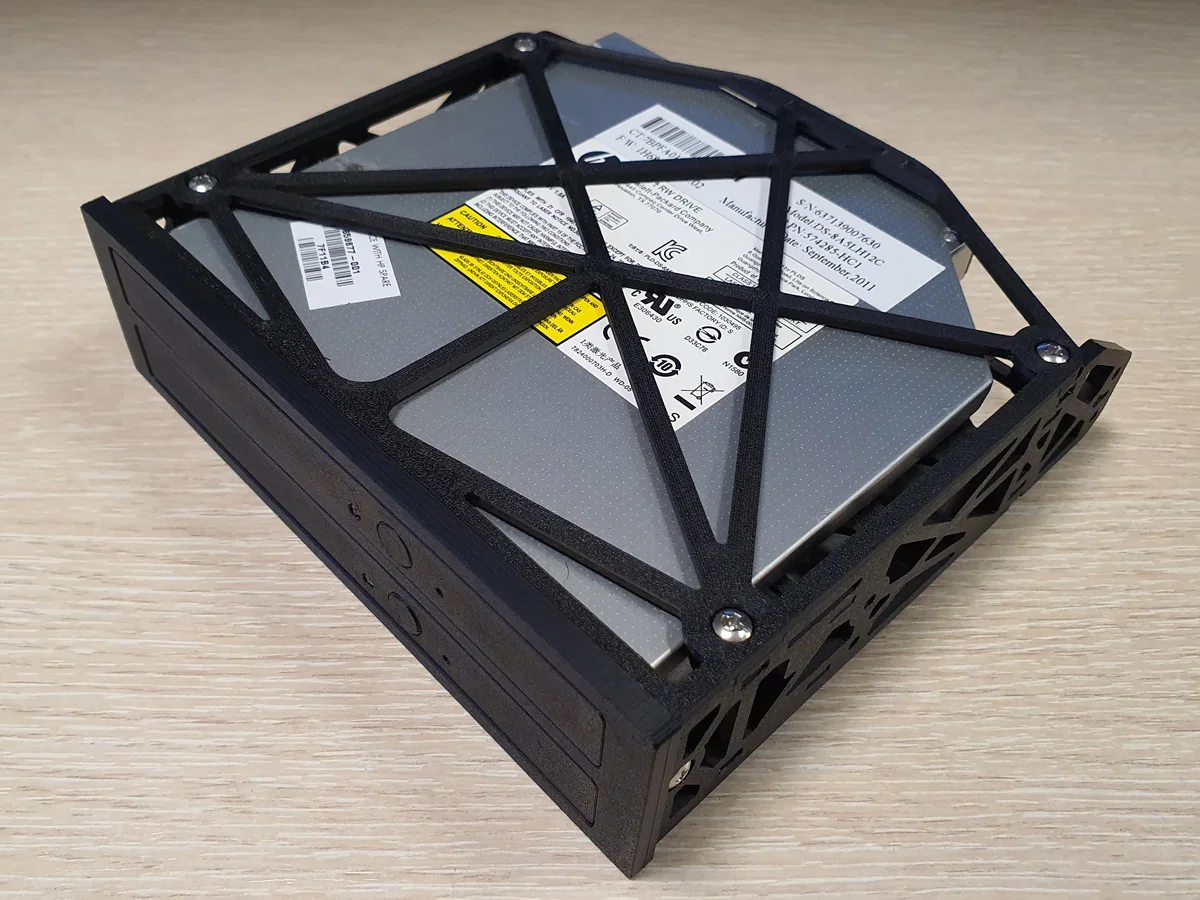

Khung gắn 2 ổ slim ODD cho khoang 5.25"

Kích thước ổ tham chiếu dựa trên HP ODD PN: 659877-001, model DS-8A5LH. Có thể cũng sẽ vừa với các ODD khác từ những hãng khác.

Phần cần chuẩn bị:
12x ốc M2 dài 5mm
10x ốc M3 dài 6mm
18x đai ốc M3 (h=2.4mm)

In:
2x odd_fc_button.stl
2x odd_fc_button_bracket.stl
2x odd_fc_hook_1.stl
2x odd_fc_hook_2.stl
2x odd_fc_hook_3.stl
2x odd_fc_hook_4.stl
2x odd_fc_led_diffuser.stl
2x odd_front_cover_short.stl hoặc odd_front_cover_long.stl
1x odd_rear_bracket.stl
2x odd_side_bracket_new.stl
1x odd_side_bracket_add.stl (phần bổ sung, có thể không cần)

1x dual_drive_front_panel.stl
1x dual_drive_side_panel_a.stl
1x dual_drive_side_panel_b_new.stl
2x dual_drive_top-bottom_panel.stl

Lắp ráp:
Với odd_fc_hook_1.stl, dùng một đoạn filament 1.75mm dài 3mm; cái hook có lỗ để gắn đoạn này. Nút (button), bát đỡ nút (button bracket) và LED diffuser có thể dán lên mặt trước (front cover) của ODD; mình dùng mỏ hàn để hàn/chảy nhựa cố định.

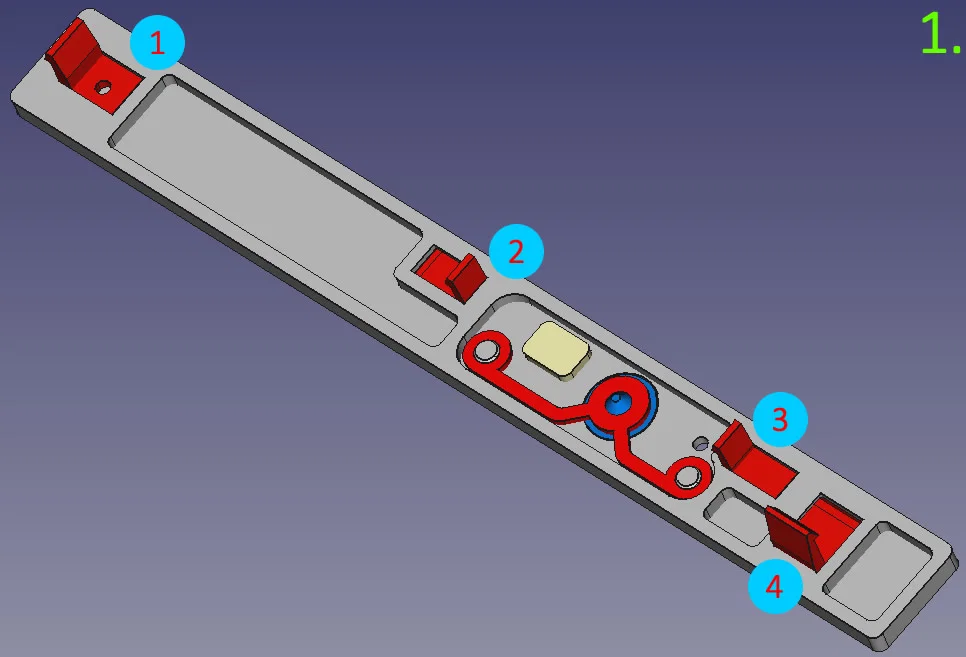

ODD front cover: nhấn các hook vào đúng ngàm của nó, dùng tua vít dẹp, xem hình 1.

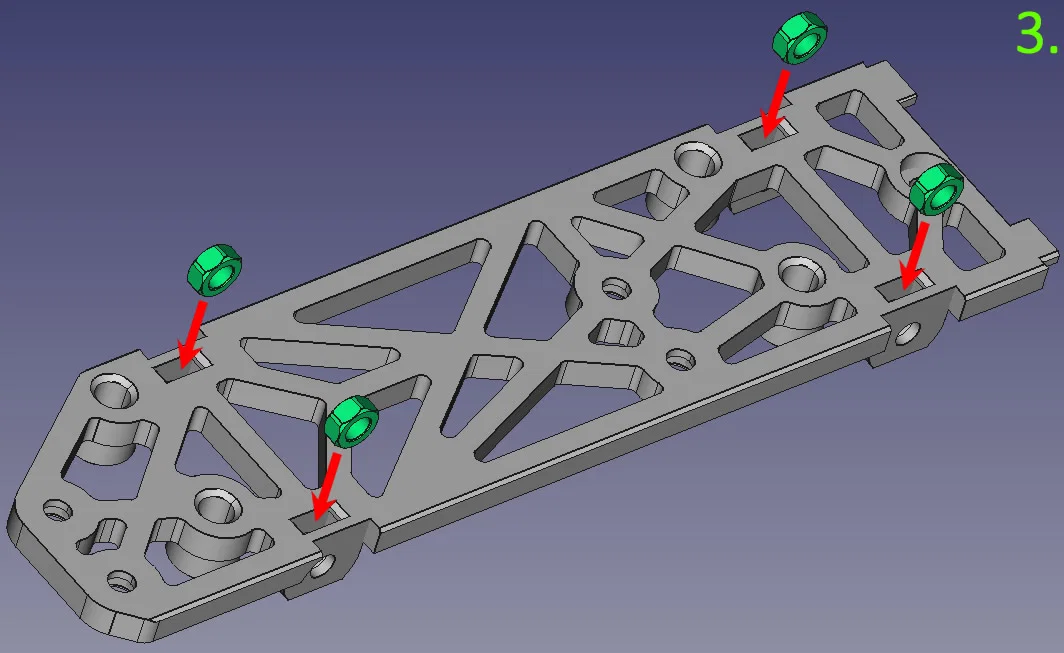

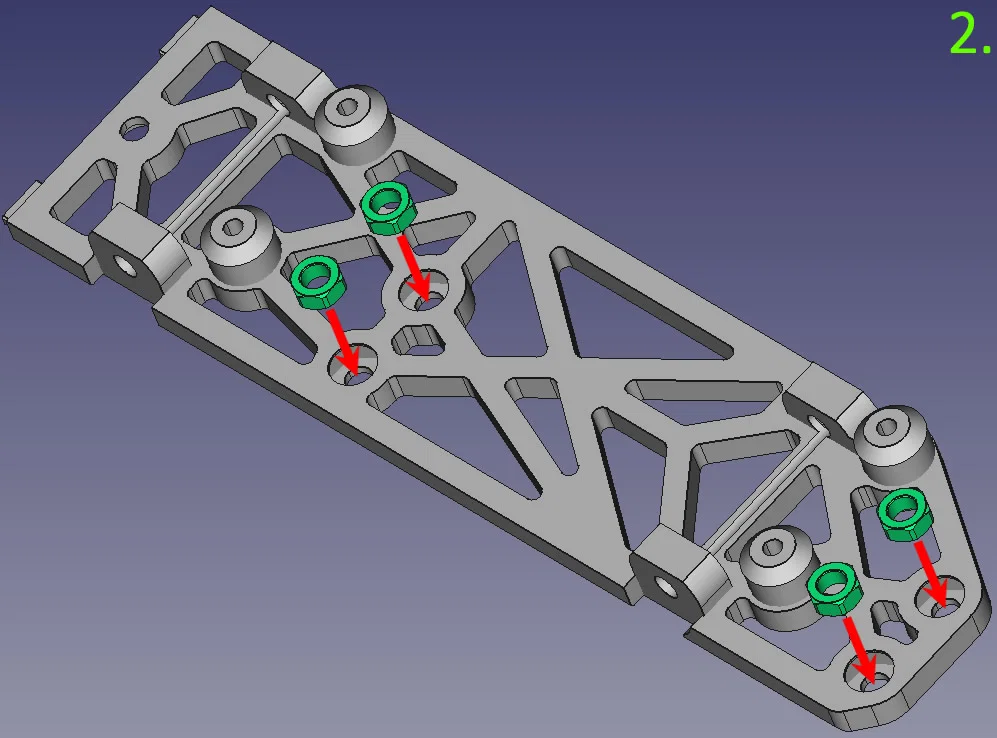

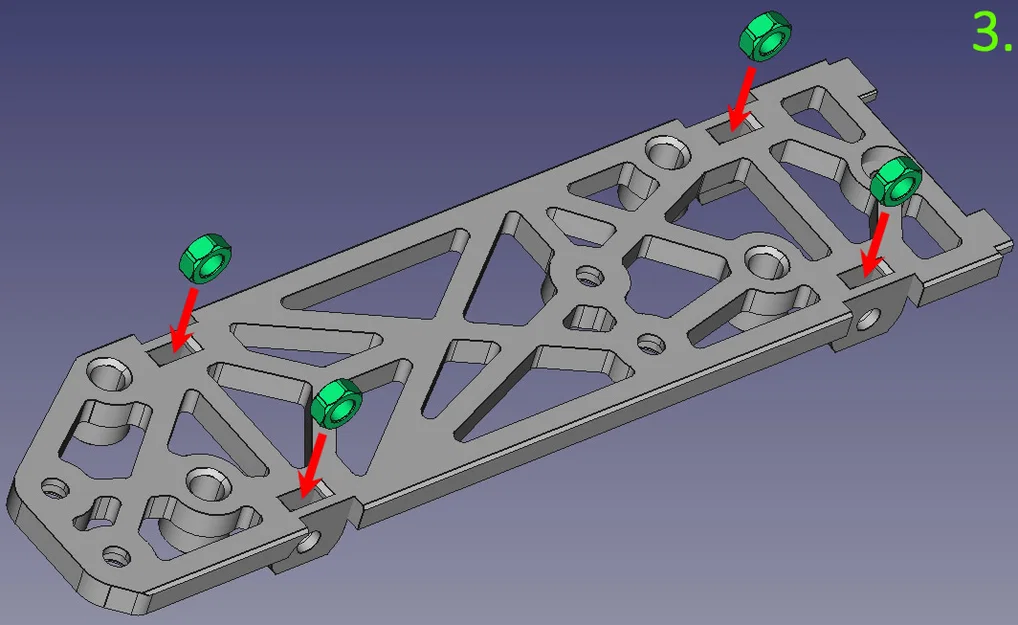

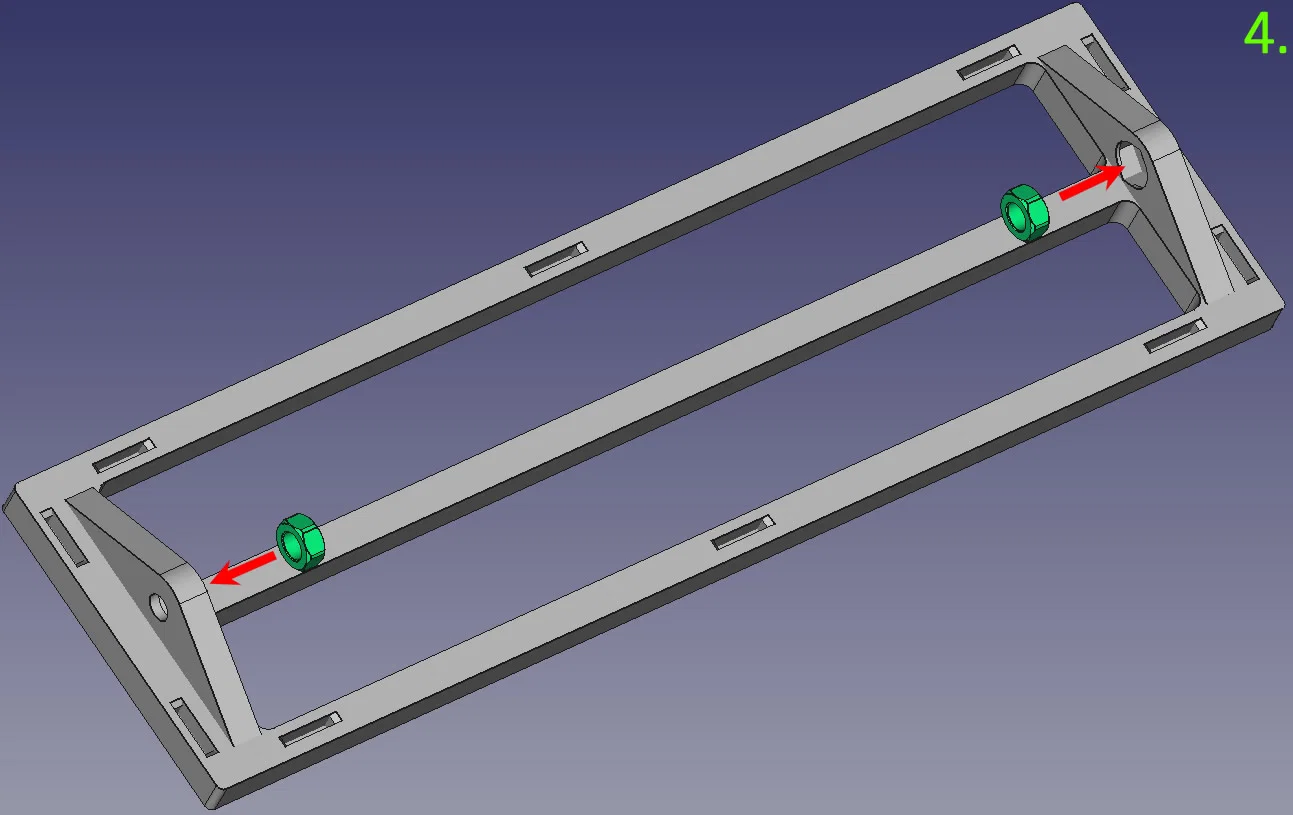

Front & side panels: ép đai ốc M3 vào đúng ổ, xem hình 2, 3 & 4.

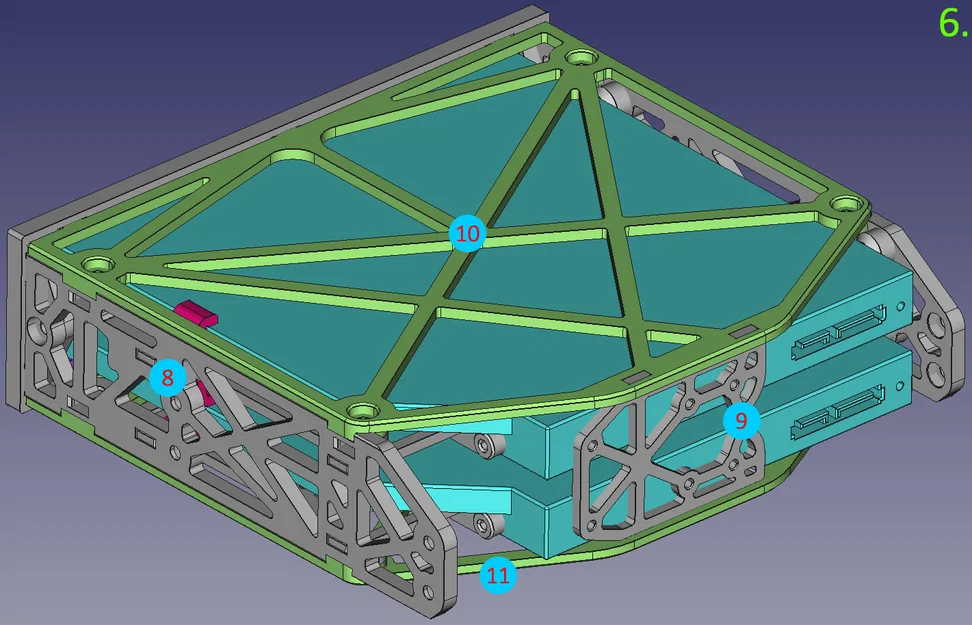

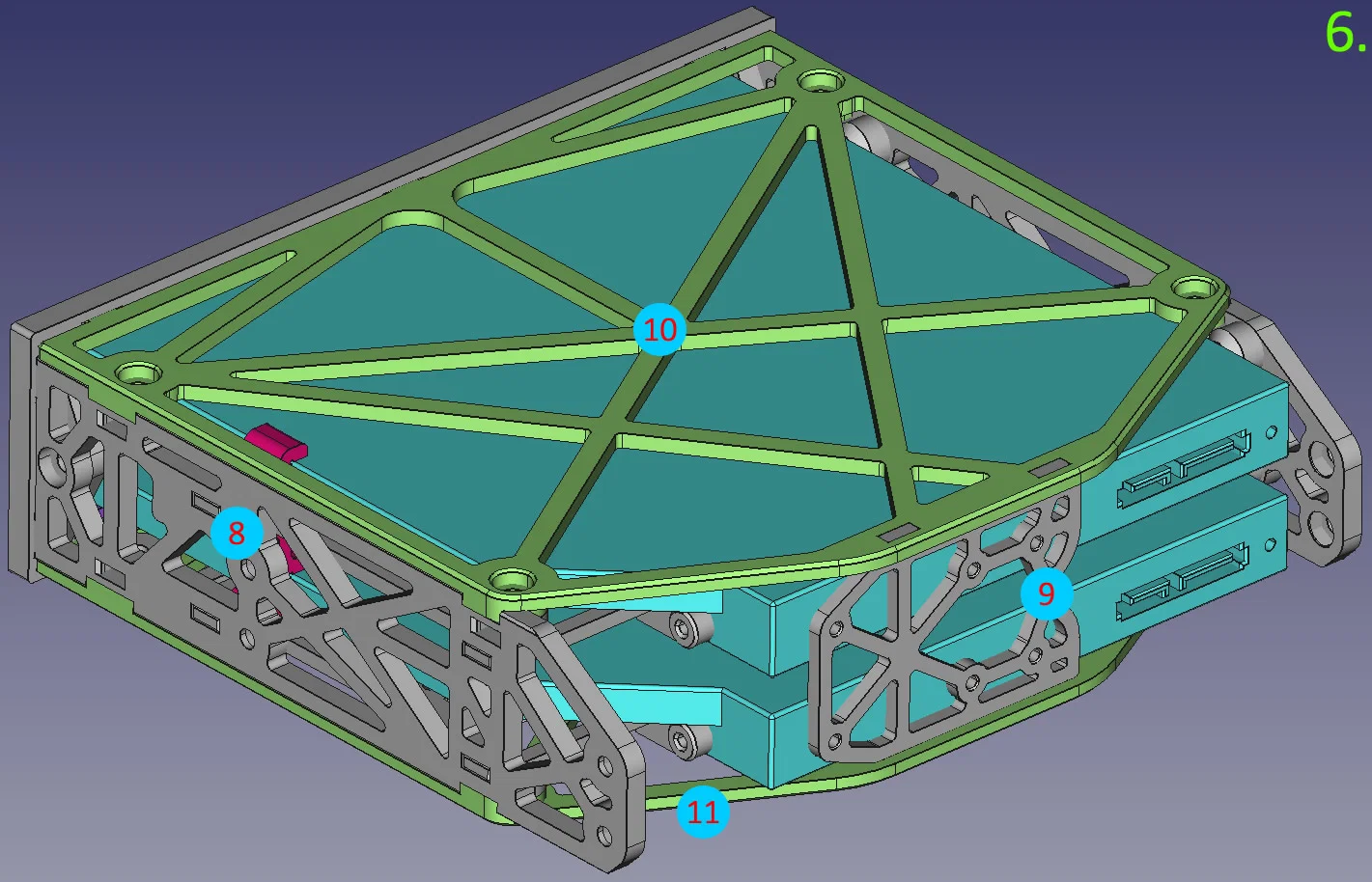

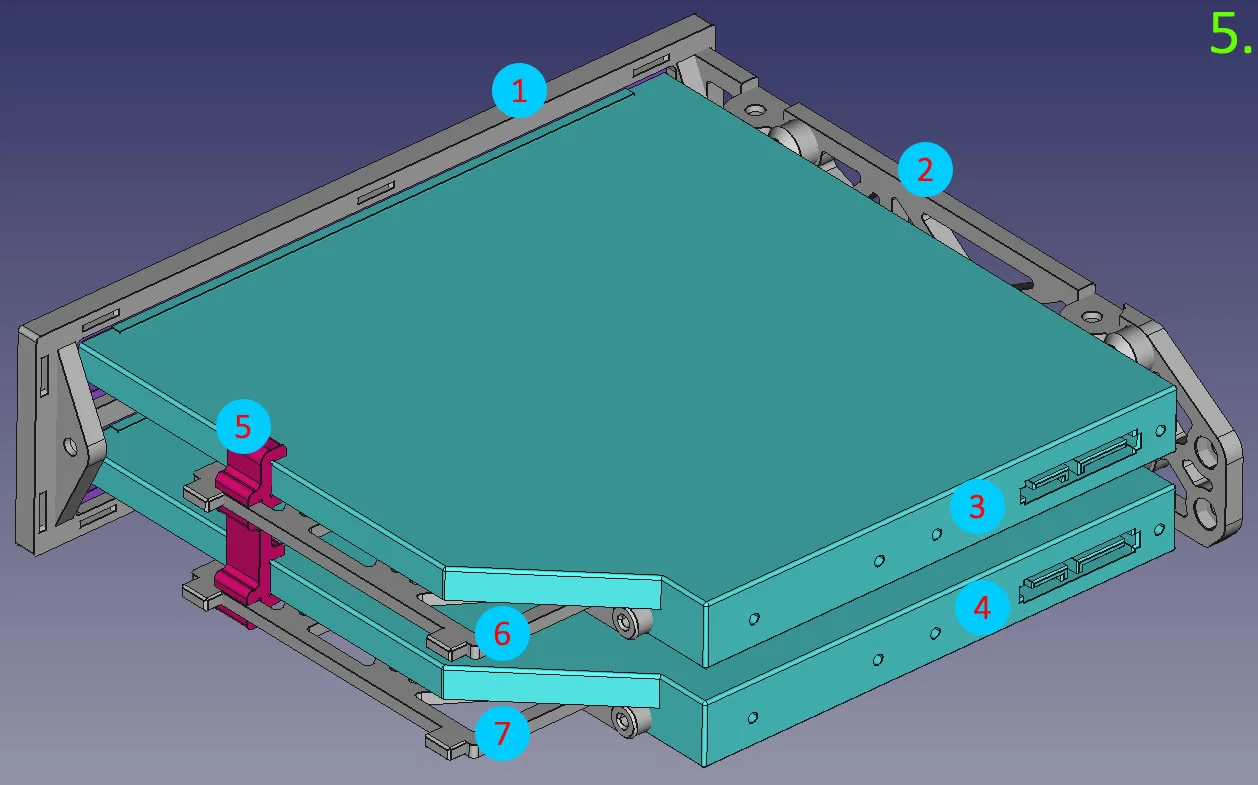

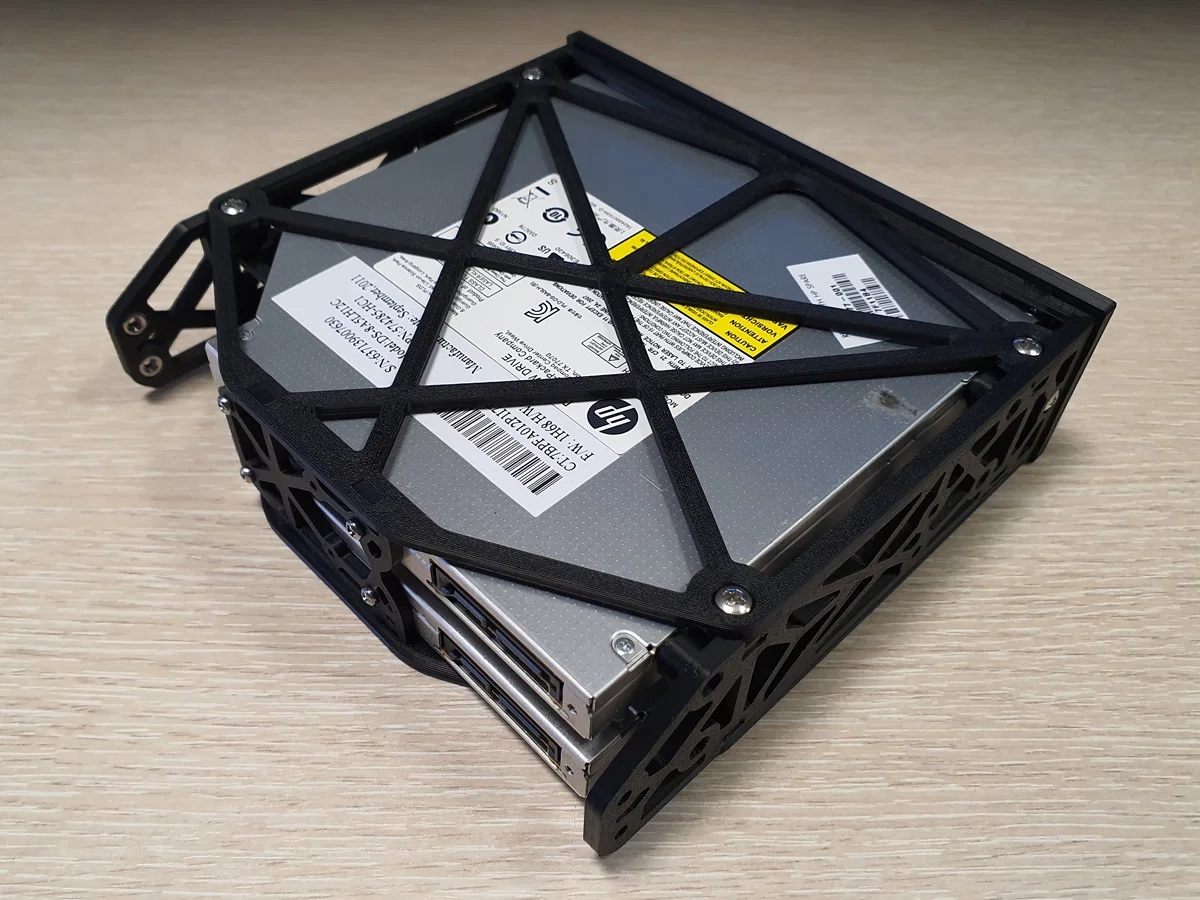

Ghép các phần lại theo hình lắp ráp 5 & 6.

Ghi chú:
Vì mỗi ổ sẽ hơi khác nhau, có thể bị lệch khi canh. odd_side_bracket_add.stl sẽ giúp xử lý vấn đề này. Ngoài ra, trên dual_drive_top-bottom_panel.stl có một chi tiết trụ nhỏ (cylindrical part) có thể cần gỡ bỏ hoặc cắt ngắn lại, tùy theo ổ của bạn.

odd_front_cover_short.stl và odd_front_cover_long.stl khác nhau về bề ngang 0.6mm.

Nên dùng layer height 0.2mm hoặc 0.1mm. Tất cả chi tiết được thiết kế theo bước 0.2mm. Dùng 0.12/0.15/0.24mm… có thể gây khó khi lắp ráp.

Khi dùng ODD model khác ngoài cái nêu ở trên, bạn có thể cần chỉnh lại kích thước hook (móc/ngàm).
