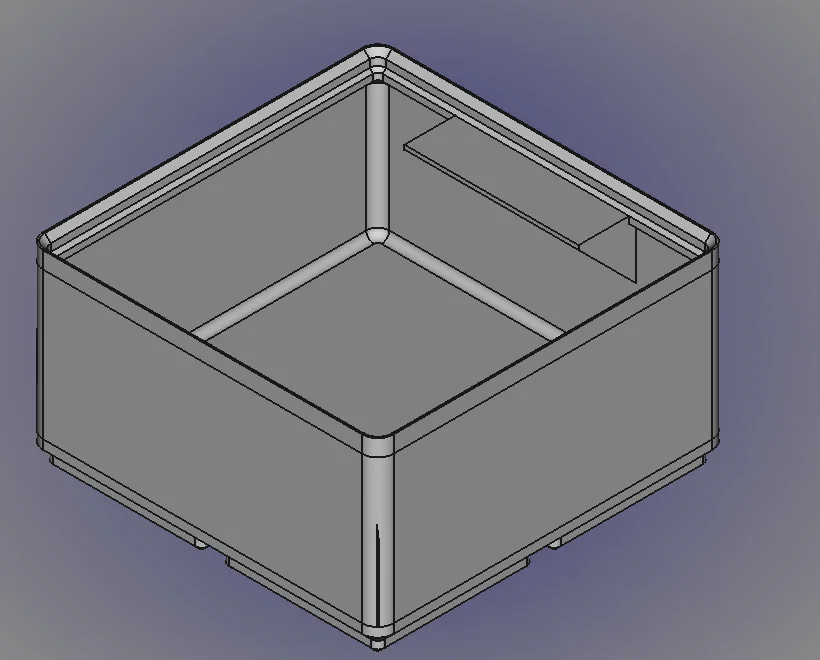

Khay lưu trữ tham số Gridfinity cho FreeCAD

Tất cả mẫu của mình đều miễn phí, nhưng nếu bạn thấy hữu ích thì cân nhắc ủng hộ mình tại đây nhé: http://paypal.me/Stu142. Rất cảm ơn nếu bạn làm vậy!

Cập nhật: Xem thử FreeCAD Gridfinity Workbench mới của mình để có nhiều tuỳ chọn và tính năng hơn: https://github.com/Stu142/FreeCAD-Gridfinity-Workbench

File này cho phép bạn chỉnh sửa kích thước khay và các tính năng rất dễ, ví dụ như:

• chiều dài và chiều rộng
• bật/tắt lỗ bắt vít và lỗ nam châm
• bật/tắt mép chồng (stacking lip)
• độ dày thành
• chiều cao

Bạn có thể xem hướng dẫn chỉnh sửa file FreeCAD tại đây: https://github.com/Stu142/Freecad-Gridfinity-dimension-variable-editing

Tài liệu Gridfinity để hiểu kích thước của mẫu có tại đây: https://github.com/Stu142/Gridfinity-Documentation

Phần cứng dùng tương tự (Affiliate Links):

Nam châm 6mm x 2mm https://geni.us/X9t1M (Amazon)

Bộ ốc M3: https://geni.us/gfP7w (Amazon)

Insert ren cấy nhiệt M3 (M3 Heat Set Insert): https://geni.us/Svm0Sl (Amazon)

Cập nhật V2 - 2023/11/18

• thêm khả năng bật/tắt:
  • lỗ nam châm
  • lỗ vít
  • sequential bridging
  • mép chồng (stacking lip)
• thêm sequential bridging cho các lỗ ở đáy để không cần support

Cập nhật V2 - 2023/11/18

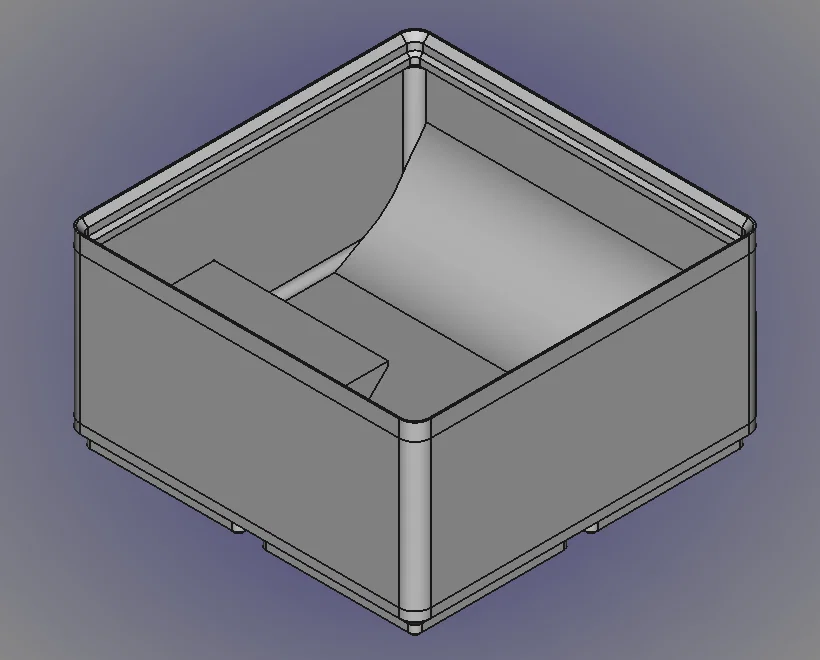

• Sửa ràng buộc (constraints) phần cắt scoop gây lỗi
