Giá treo pin Greenworks 40V cho hệ IKEA SKÅDIS

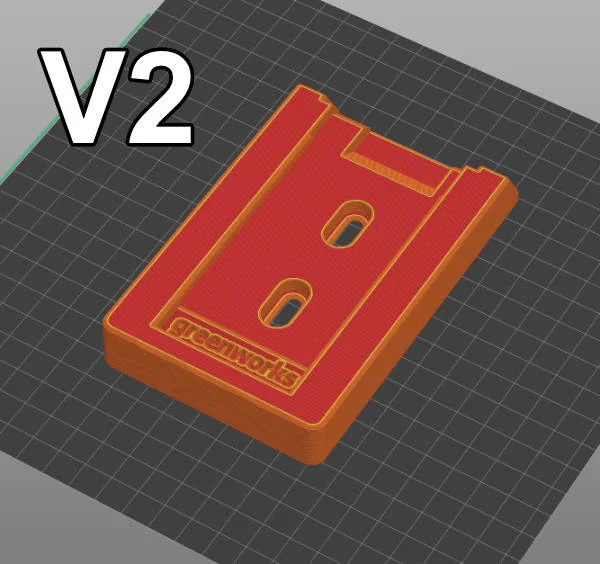

CẬP NHẬT 27/04/24: Mình làm bản v2, giờ có các chốt canh (alignment plugs) giống những thiết kế Skådis khác của mình để lắp đặt dễ hơn. Mình cũng thêm logo Greenworks giống mấy món Makita.

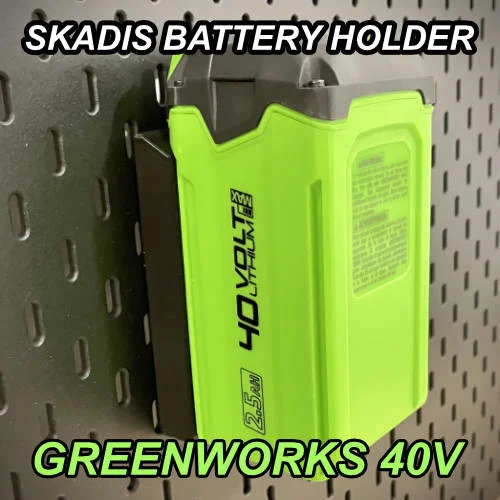

Mình làm cái giá treo pin này cho bộ dụng cụ làm vườn Greenworks 40V (máy cắt cỏ, máy thổi lá, v.v.) để gắn lên pegboard SKÅDIS bằng T-Nuts M2.5 in sẵn từ 6d6178. Bên dưới có bộ sưu tập các món gắn bằng T-Nut của họ.

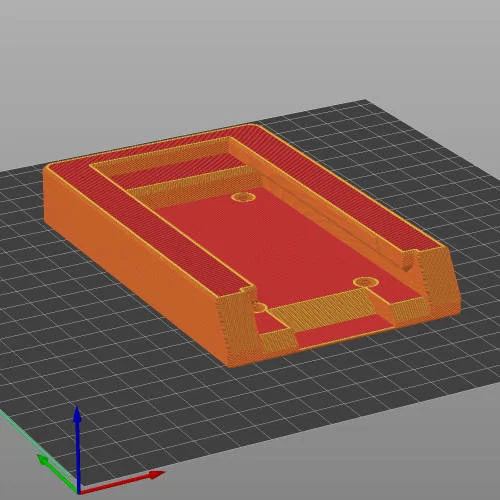

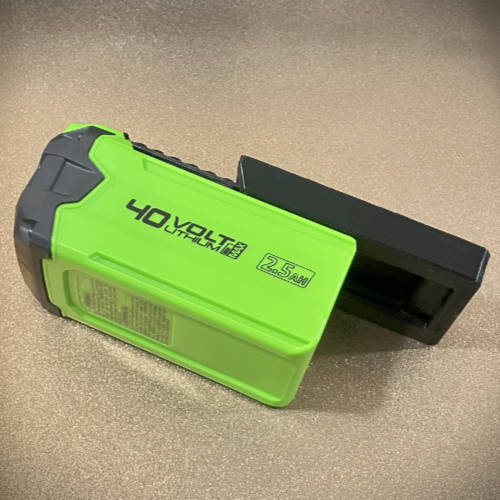

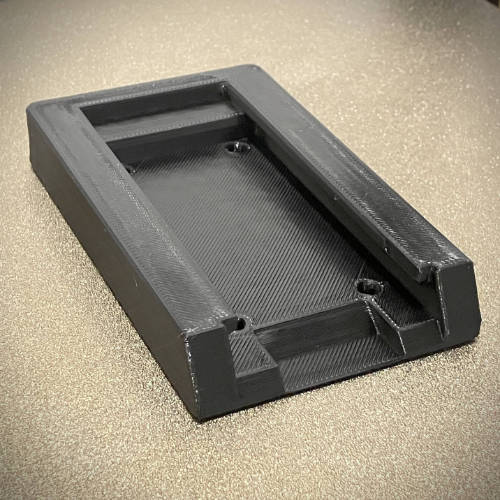

Thành phẩm là một chi tiết giữ pin rất chắc trên bảng, đồng thời vẫn kéo trượt lên và nhấc ra dễ dàng. Mình thiết kế để chi tiết có thể nằm phẳng trên bàn in và không cần support, giúp in nhanh và sạch.

BOM V1:

- 1 x SKÅDIS Greenworks 40V Battery Holder (chi tiết in này)
- 4 x SKÅDIS T-Nuts in sẵn từ 6d6178.
- 4 x SKÅDIS T-Nut Alignment Guides in sẵn từ 6d6178 để canh thẳng theo phương dọc.
- 4 x ốc M2.5
- 4 x tán lục giác M2.5 để thả vào các T-nut in sẵn ở trên.

BOM V2:

- 1 x SKÅDIS Greenworks 40V Battery Holder (chi tiết in này)
- 2 x SKÅDIS T-Nuts in sẵn từ 6d6178
- 2 x SKÅDIS Alignment Plus (các chi tiết in này)
- 2 x ốc M2.5
- 2 x tán lục giác M2.5 để thả vào các T-nut in sẵn ở trên

Đọc thêm về Skadis T-Nuts Mounting System và xem Skadis T-Nuts Collection để tham khảo thêm nhiều phụ kiện Skadis khác dùng T-Nuts.

Nếu có in ra được sản phẩm (makes) thì đăng lên cho mọi người xem nha. Cảm ơn và chúc in vui!
