Backpack cho drone FPV quadcopter 5 inch

Module backpack cho quadcopter FPV 5".

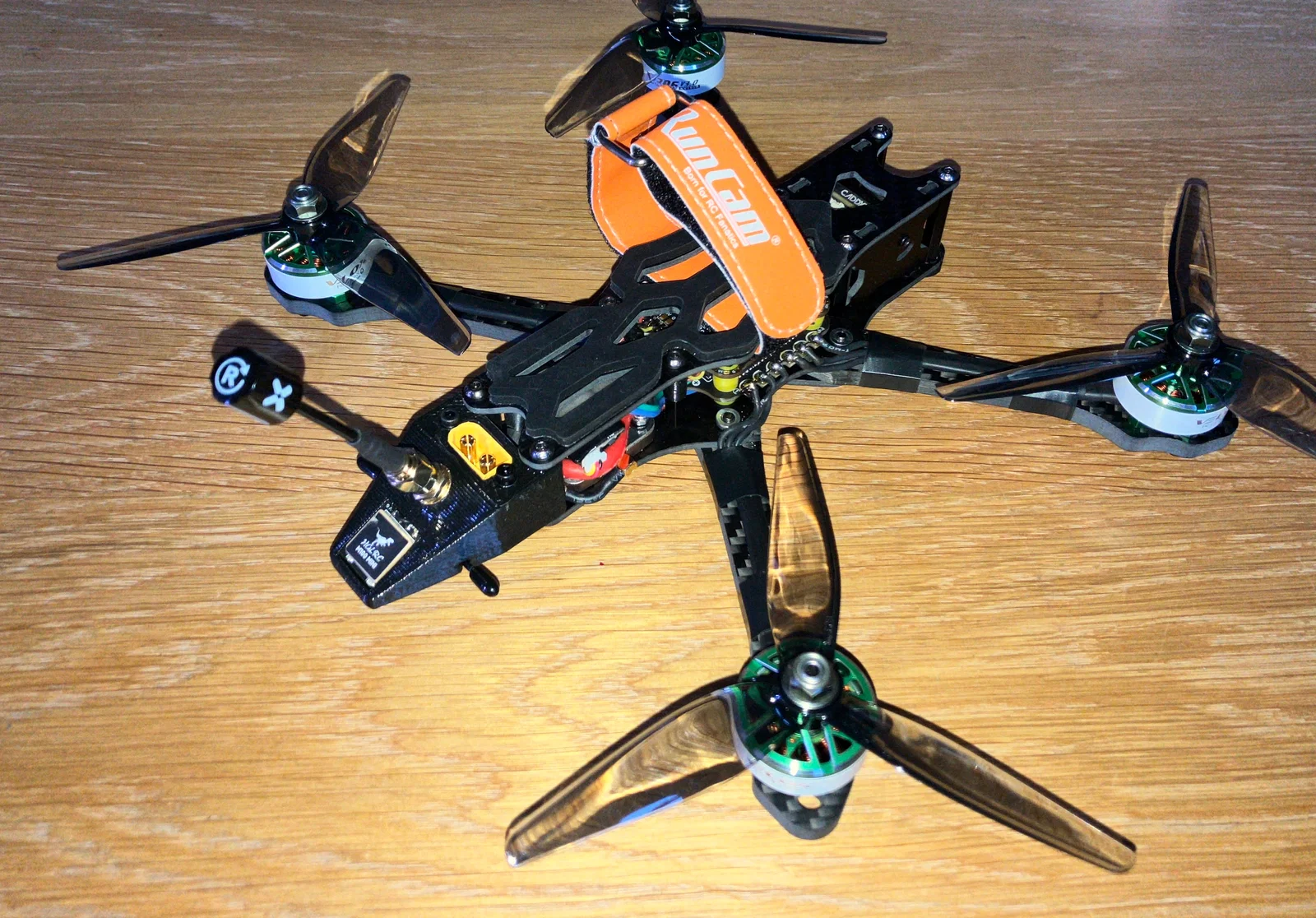

Mình đang dùng và đã test thành công trên khung ImmersionRC Apex 5".
Có thể dùng cho các quad khác, nhưng nhớ kiểm tra lại kích thước nha.

• backpack cao 20mm

• trượt vào các standoff/đỡ lục giác 4mm (trên Apex thì cách nhau 24mm)

Nếu bạn cần kích thước khác, cứ nhắn mình, mình sẽ xem có làm được không :-)

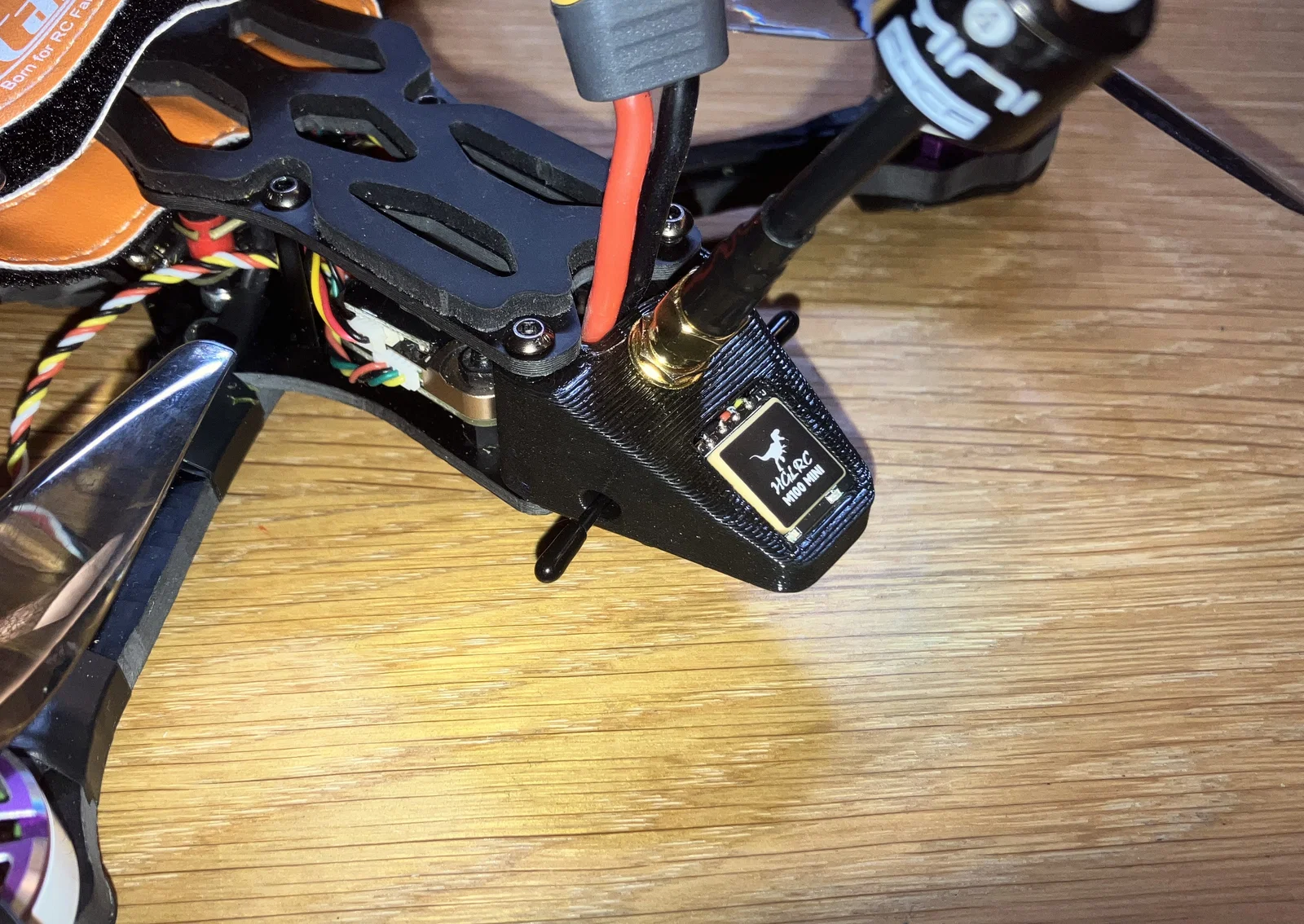

Backpack này có chỗ cho:

1. Ăng-ten SMA (cho video antenna)

2. Ăng-ten chữ T (ví dụ ELRS hoặc Crossfire). Đã test với Radiomaster ELRS 2.4GHz T-antenna.

3. Module GPS. Đã test với HGLRC m100 mini GPS.

4. Phần giữ GPS và SMA video antenna được nghiêng ra sau 25°.

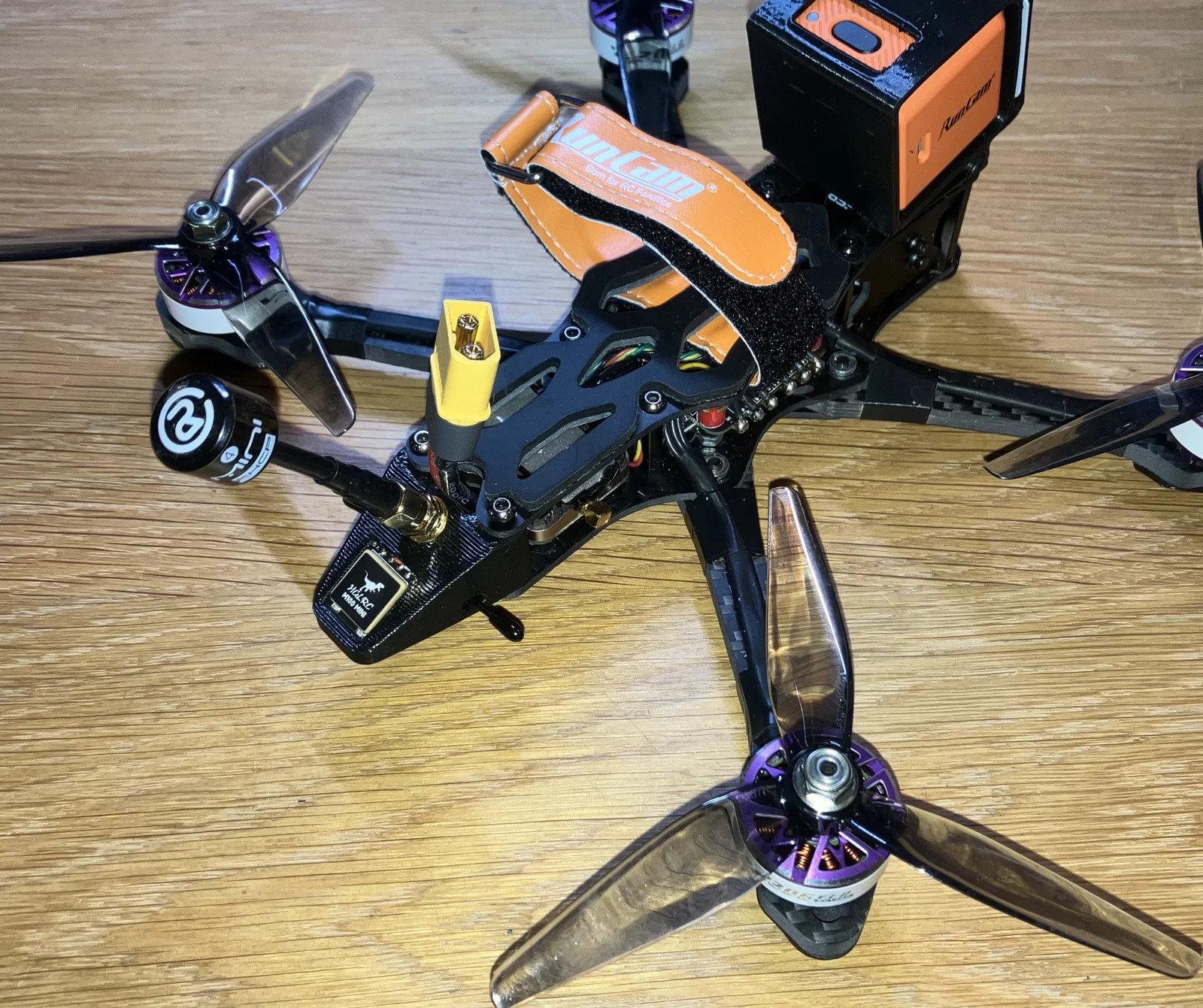

5. (tùy chọn – tùy phiên bản) đầu nối XT60E-male

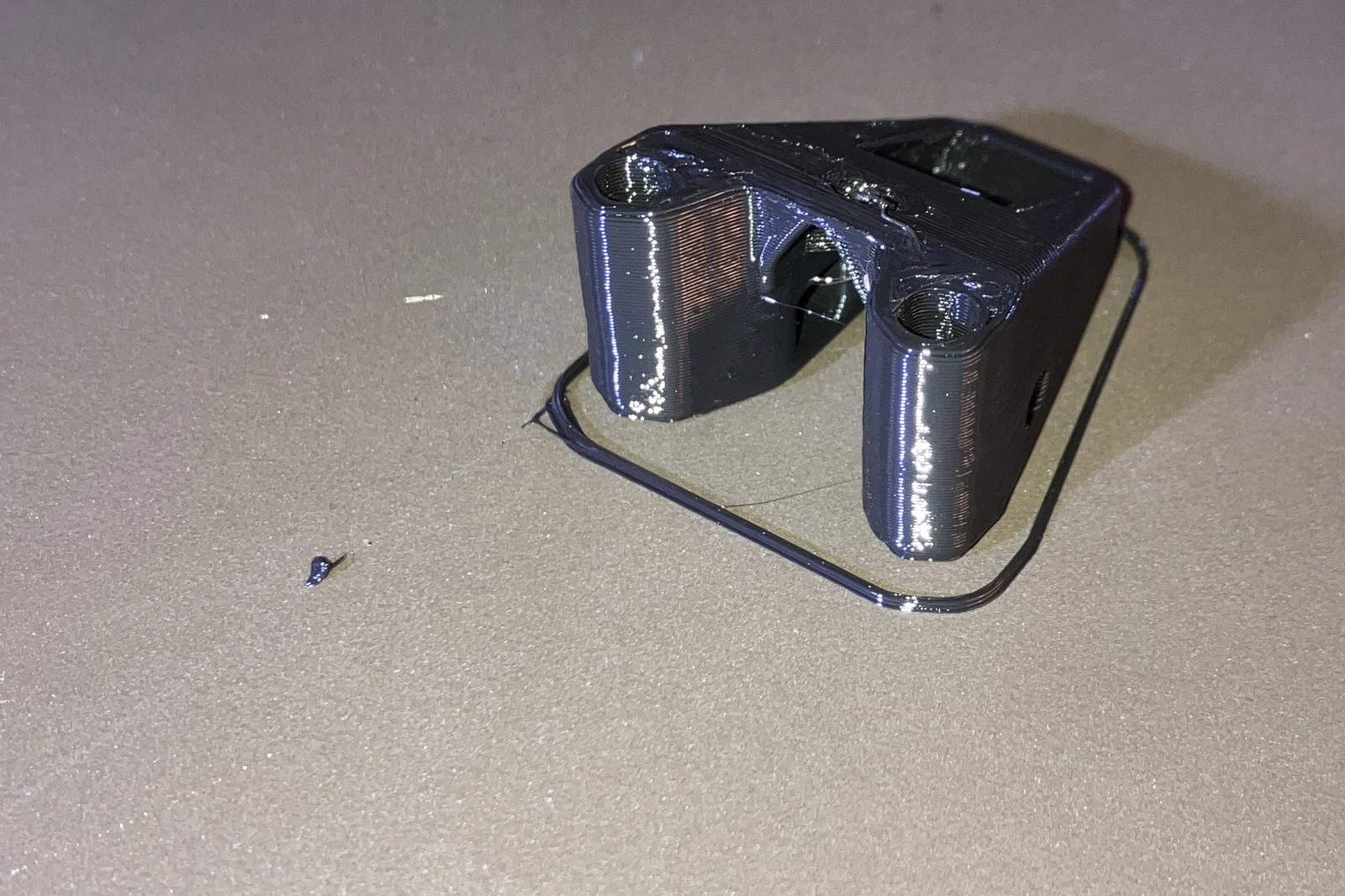

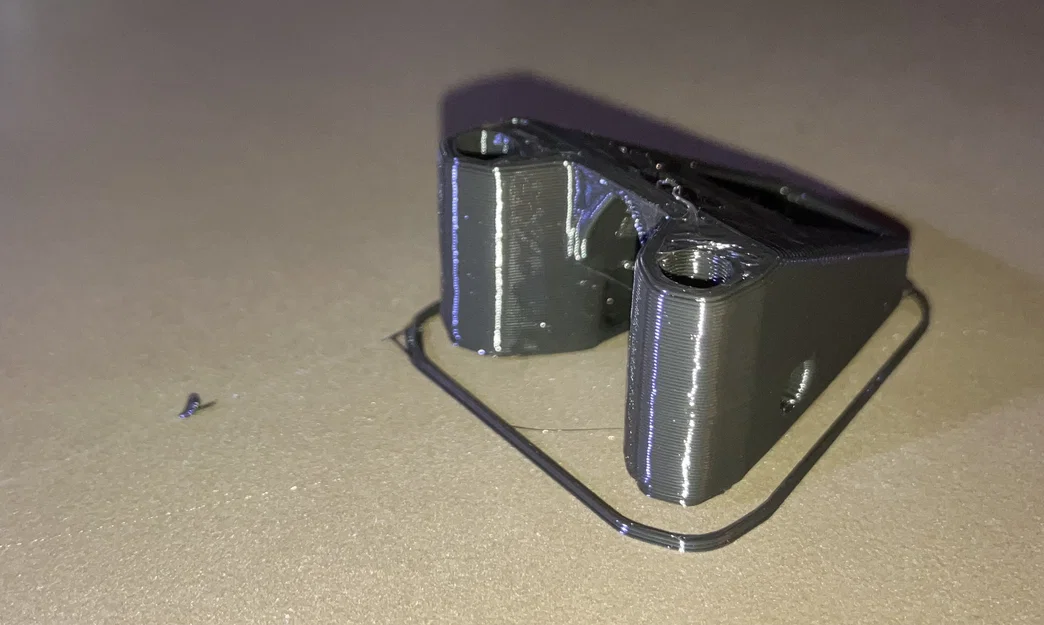

Nên in bằng TPU (mình dùng Fiberology Fiberflex 40D).
Bản không có XT60E thì khỏi cần support hoàn toàn. Bản có XT60E thì cần support.

Gắn hết phần cứng vô có thể sẽ phải “vật lộn” với TPU một chút. Nhắn mình biết bên nào thắng nha :-)

Như thường lệ, nếu bạn thích mẫu này, cho mình xin một like và/hoặc comment nha. Không tốn gì mà giúp mình nhiều lắm.

Nếu có thời gian post make nữa thì càng tuyệt!
