OSBMX 24 / OSBMX 30 – Nút Open Source Button MX 24mm & 30mm

!!!WARNING!!!

Mình không chịu trách nhiệm cho các bản in không ra đúng như mong muốn hoặc bất kỳ hư hại nào phát sinh do quá trình lắp đặt hay sử dụng các nút này.

!!!WARNING!!!

Nếu bạn đặt in qua JLCPCB, bên đó thường sẽ “flag” (báo lỗi) trước khi sản xuất các nút này. Mình đã làm lại đa số các file tiêu chuẩn để đáp ứng yêu cầu kích thước tối thiểu 1.5mm cho sprue rails khi in resin. Tuy vậy, vẫn có thể phát sinh lỗi nếu bạn làm bằng nylon PA12 hoặc vật liệu khác. Trước giờ mình luôn duyệt (approve) các lỗi này và chưa từng gặp vấn đề, nhưng bạn nên tự cân nhắc kỹ và xem chính xác lỗi họ đang báo là gì trước khi duyệt. Nhắc lại: mình không chịu trách nhiệm cho các bản in không ra đúng như mong muốn!

!!!WARNING!!!

Ngoài kia có rất nhiều loại MX switches khác nhau. Trong phạm vi dự án này mình tập trung vào switch Cherry và Outemu. Cá nhân mình thích Outemu cho dự án này. Dù bạn có thể dùng nhiều loại switch khác, mình không thể đảm bảo các switch khác sẽ hoạt động. Khuyến nghị mạnh là thử 1–2 switch trước để đảm bảo vận hành ổn rồi hãy mua số lượng lớn.

!!!WARNING!!!

Bên OpenStick có một mục GitHub khá lớn dành riêng cho các nút này, nơi bạn có thể tìm hiểu thêm về các PCB custom đã được thiết kế cho chúng. Bạn có thể xem tại HERE.

Summary:

OSBMX 24 / OSBMX 30 được phát triển dựa trên các nút từ OFOF1 của RanaLabs (https://github.com/rana-sylvatica/OFOF1).

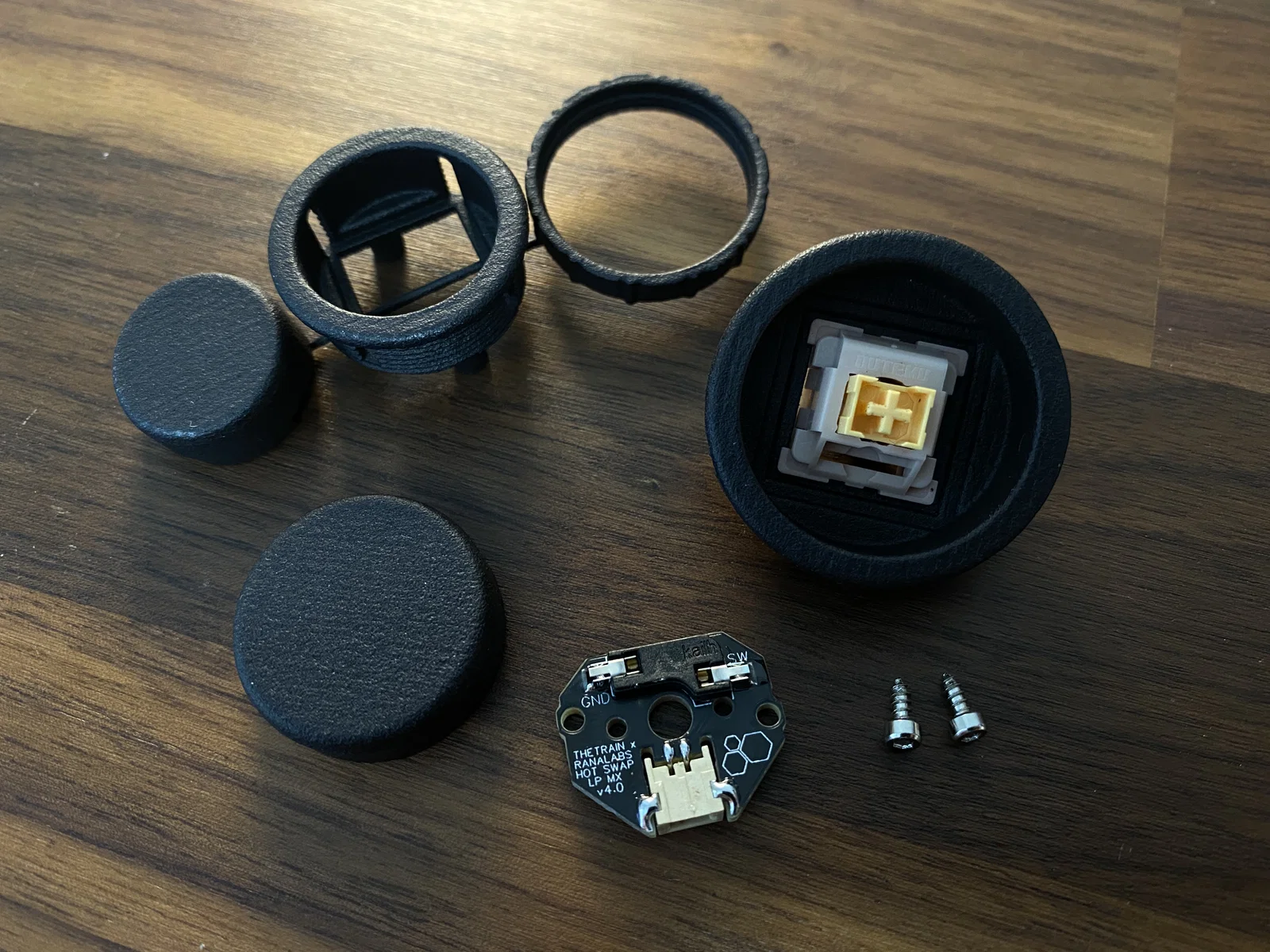

OSBMX 24 / OSBMX 30 cho phép tạo một nút all-in-one gọn, đặt chắc chắn vào case form factor nhỏ (độ dày tổng là 2.00mm).

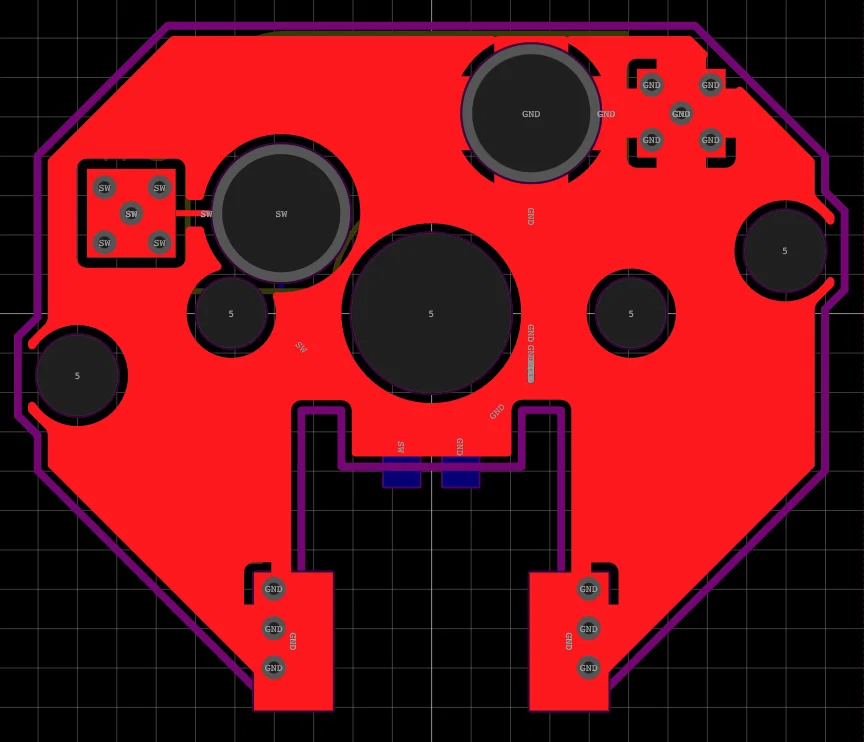

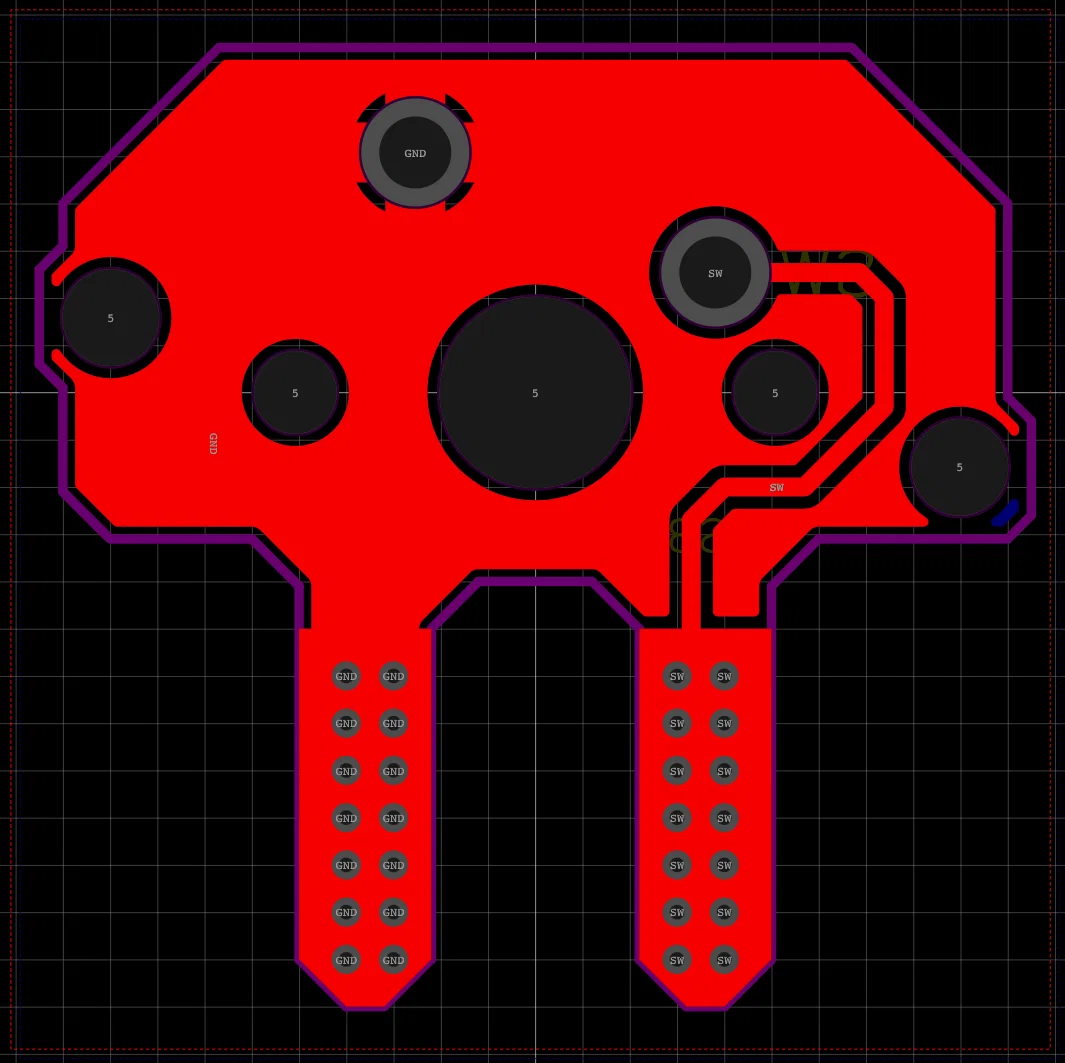

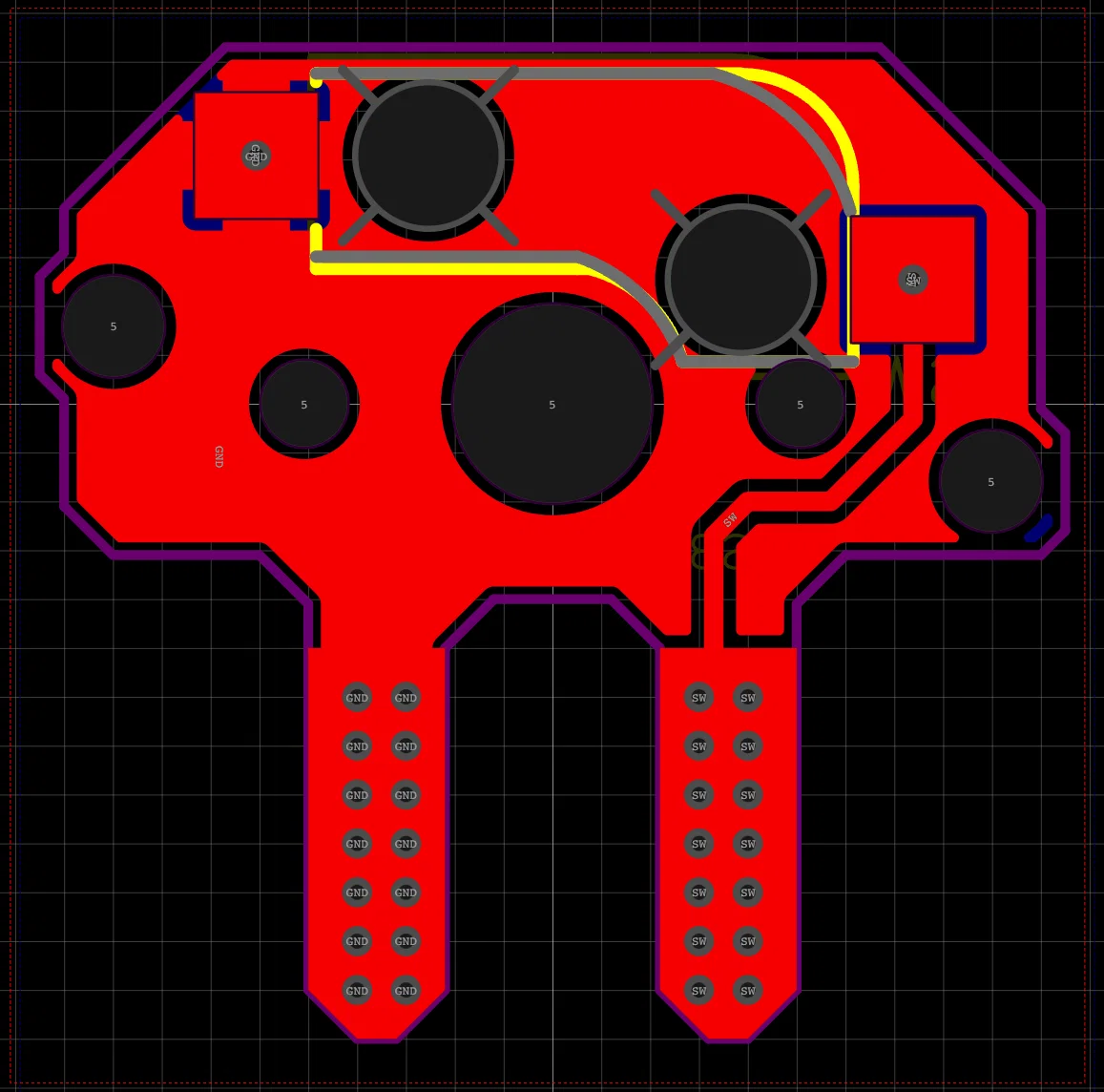

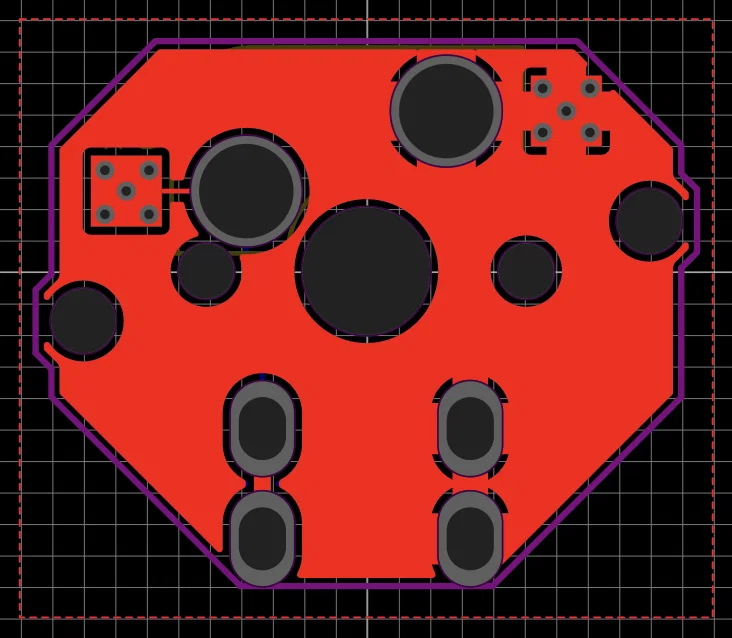

Dự án OSBMX 24 / OSBMX 30 hiện đã được cập nhật thêm một thiết kế PCB mới dùng đầu cos/connector tiêu chuẩn 2.4mm.

Lưu ý: các nút này cũng có thể dùng không cần circuit board vì phần housing chính của nút vẫn giữ MX switches rất ổn. Lúc đó bạn có thể dùng hot swap connector trực tiếp hoặc hàn (solder) vào MX switches. Với cấu hình này, bạn cũng có thể dùng bất kỳ loại MX switch nào kể cả loại không có notch.

Xin cảm ơn rất nhiều Bjart (https://twitter.com/bjartskular2) vì đã làm file gốc và phối hợp rất tuyệt trong suốt dự án.

Cách đặt in button housing:

Tới hiện tại, tất cả button housing đều được đặt qua JLCPCB. Do kích thước nút nhỏ, bạn có thể đặt trọn một sprue với chi phí rất thấp tùy vật liệu chọn. Chất lượng tốt nhất là PA12 nylon, nhưng giá cao nhất. Nếu bạn đặt in resin, mình có vài cấu hình sprue lớn hơn trong thư mục other sprue configurations.

1 - Vào JLCPCB.com
2 - Bấm Instant Quote
3 - Bấm 3D Printing
4 - Bấm Add 3D files và chọn file OSBMX 24 - Single Sprue.stl hoặc OSBMX 30 - Single Sprue.stl
4 - Chọn các tuỳ chọn sau:

• 3D Technology = MJF (Nylon) (1)

• Material = PA12-HP Nylon (2)

• Color = Dyed Black

• Build Time = 72 hours

• Quantity = Tuỳ nhu cầu

• Product Description = Ghi gì cũng được

• 3D Remarks = "Please print facing flat down."

5 - Bấm SAVE TO CART
6 - Tiến hành checkout, nhớ chọn economic shipping để tiết kiệm chi phí

(1) - Làm theo MJF (Nylon) sẽ đẹp nhất. Nếu muốn nút rẻ hơn bạn có thể chọn SLA (Resin). Sprue đã được tối ưu cho đặt MJF (Nylon). Nếu muốn đặt resin, vui lòng xem các file khác trong đây có sprue lớn hơn. (2) - Khuyến nghị PA12-HP Nylon vì bề mặt và cảm giác cầm/nút bấm tốt hơn, dù giá cao hơn. Bạn có thể làm bằng resin 9000R nếu muốn số lượng nhiều với chi phí thấp hơn, hoặc muốn thử nhuộm màu (dye jobs).
