ToF enclosure VL53L0X - GAGGIUINO

Tác giả RCWeinstadt

Lượt tải
130
Lượt thích
10
Lượt coi
1.259
Tải tất cả (.zip)· 2 file · 191,2 KB· 191,2 KB

File 2 191,2 KB

  • ToF_enclosure_1777142698.stlSTL · 86,6 KB
  • ToF_enclosure_1777142699.3mf3MF · 104,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#338686
Danh mục
DIY
Ngày đăng

Mô tả

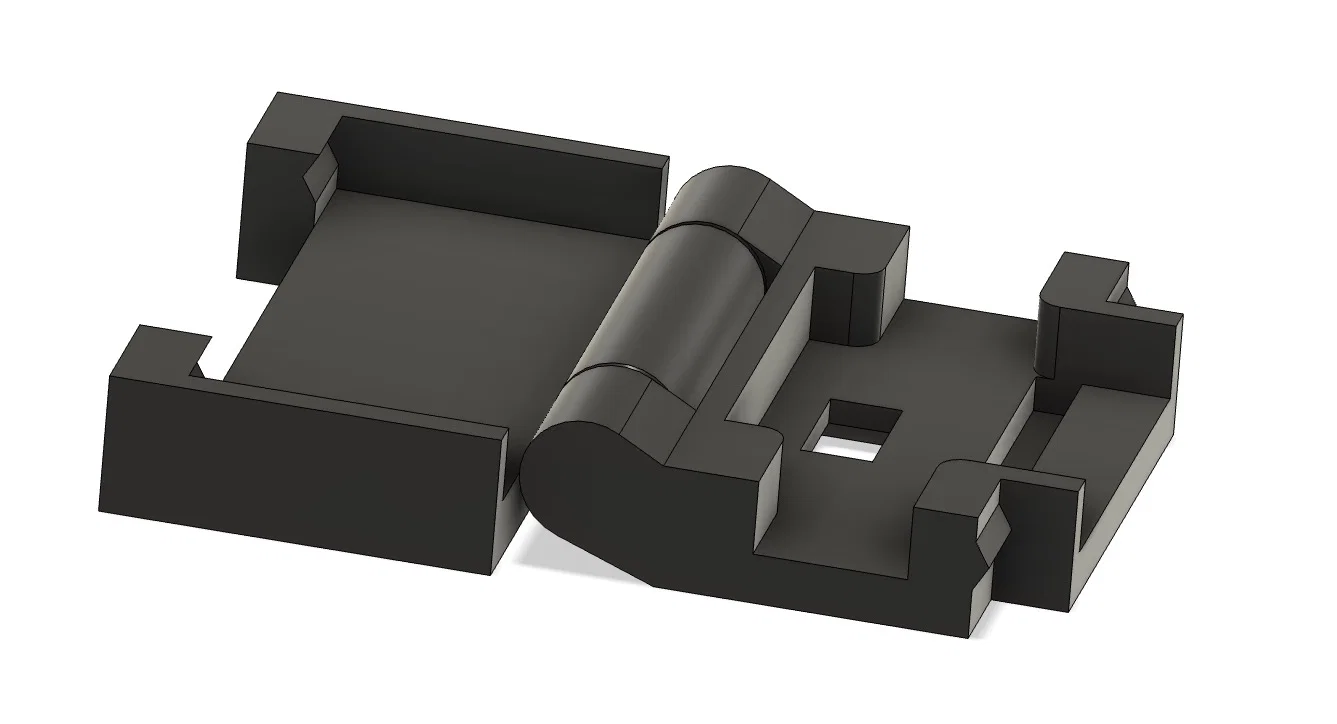

Do mình không tìm được cái enclosure nào đáp ứng đủ các tiêu chí, nên mình tự thiết kế luôn. Đây là một enclosure có bản lề print-in-place và các hốc gắn nam châm (embedded magnets). Có chỗ trống cho dây đã hàn đi xuyên ra phía sau. Cái hốc cho dây đi qua đủ lớn để đi hết tất cả dây (nếu bạn cần). Có một cái ngàm (notch) để giữ enclosure đóng lại. Bản lề chừa khe hở 0.2, và các hốc nam châm thiết kế để dùng 4 viên nam châm 5x2 mm (nếu bạn làm Gaggiuino thì đây cũng là loại nam châm dùng cho hardware scale). Hốc nam châm là 5.2x2mm vì thường nam châm hơi mỏng hơn một chút nên mình không làm lỗ sâu thêm.

Components:

Về thông số in (print settings):

  • nozzle: 0,4
  • speed: 40mm/s
  • fan: 100%
  • brim: có
  • support: không
  • material: tuỳ bạn (mình dùng PETG trong)

Để gắn nam châm, cài trong slicer: cho máy dừng in ở layer 11

bỏ nam châm vào, rồi cho máy in tiếp.

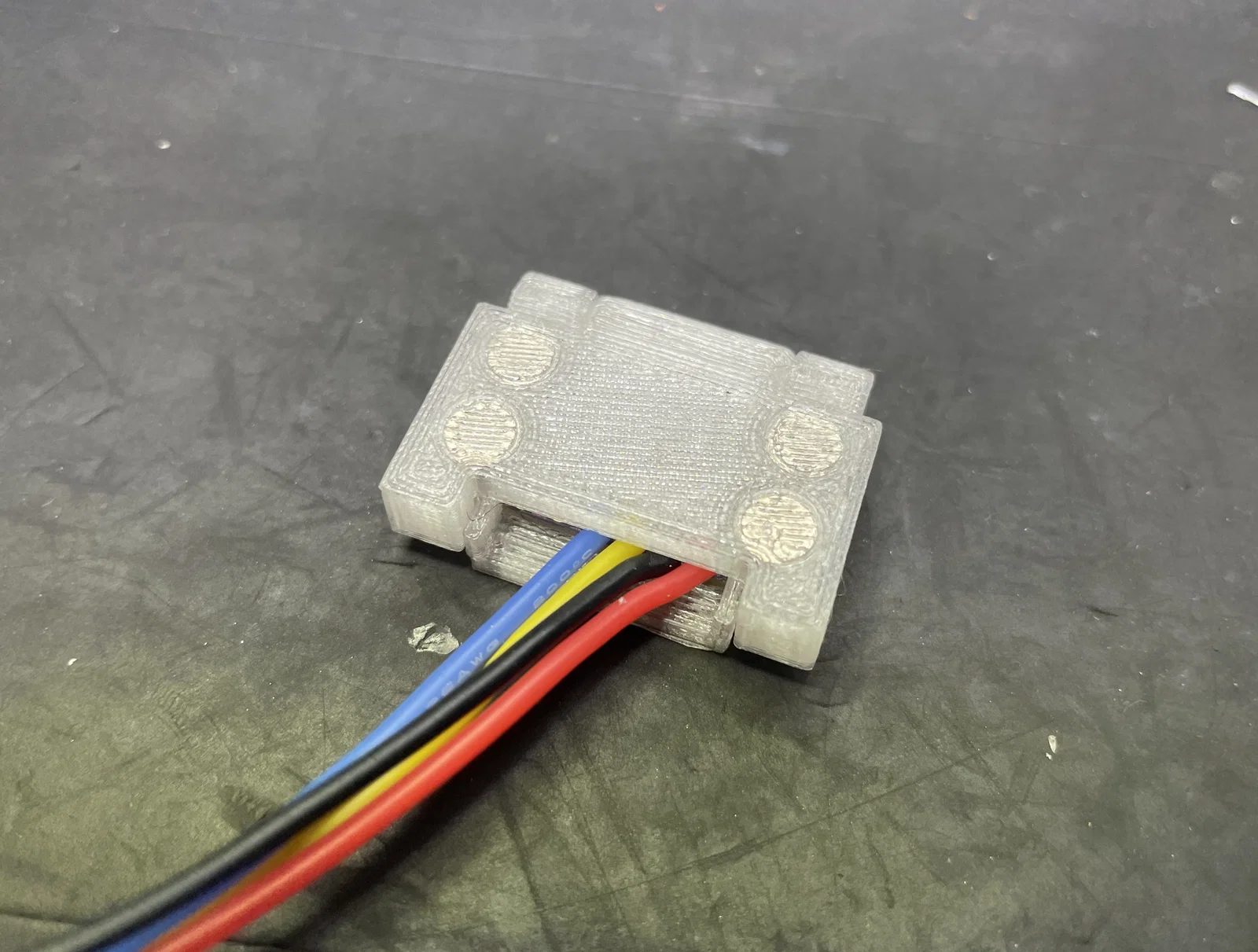

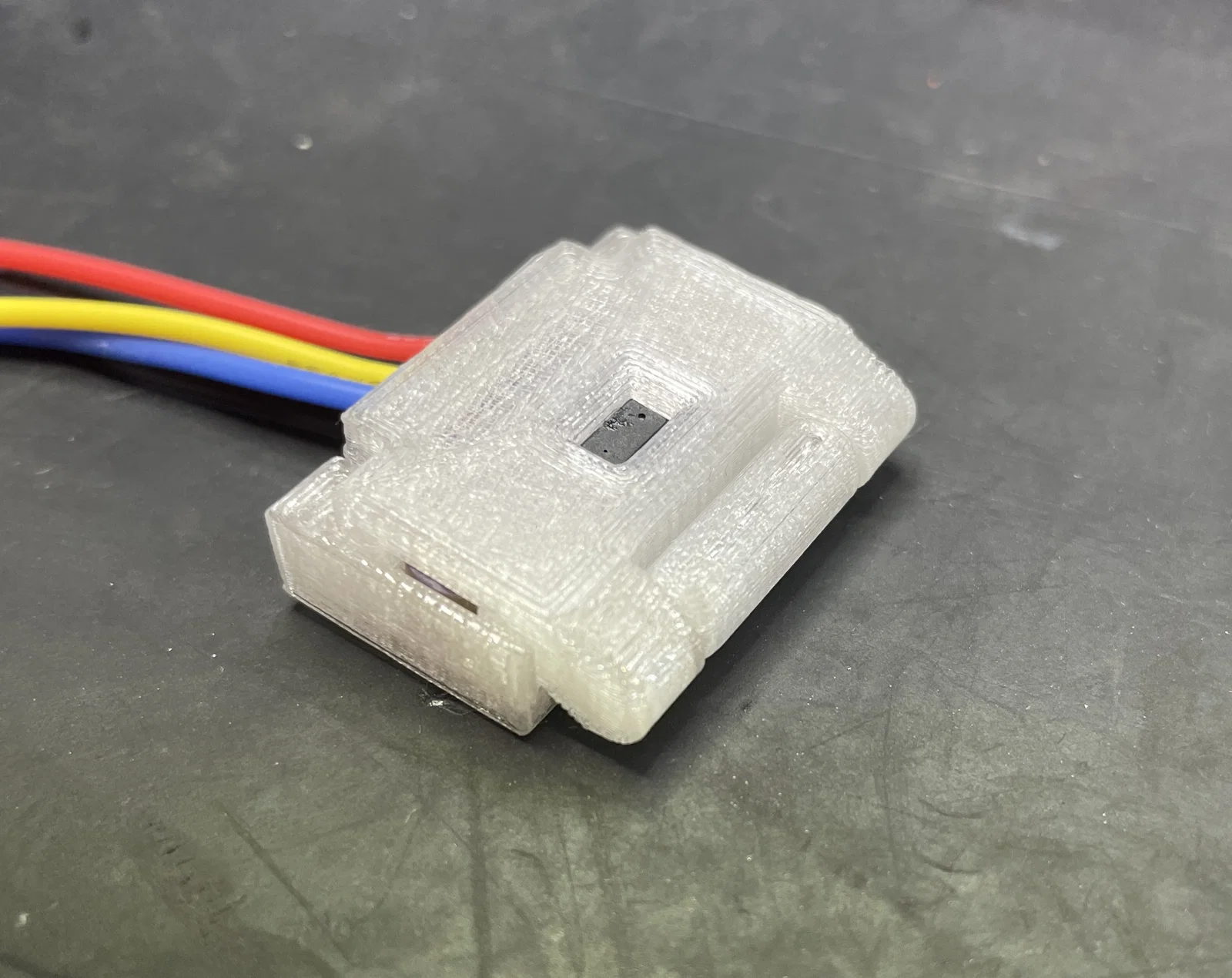

Kết quả cuối cùng
