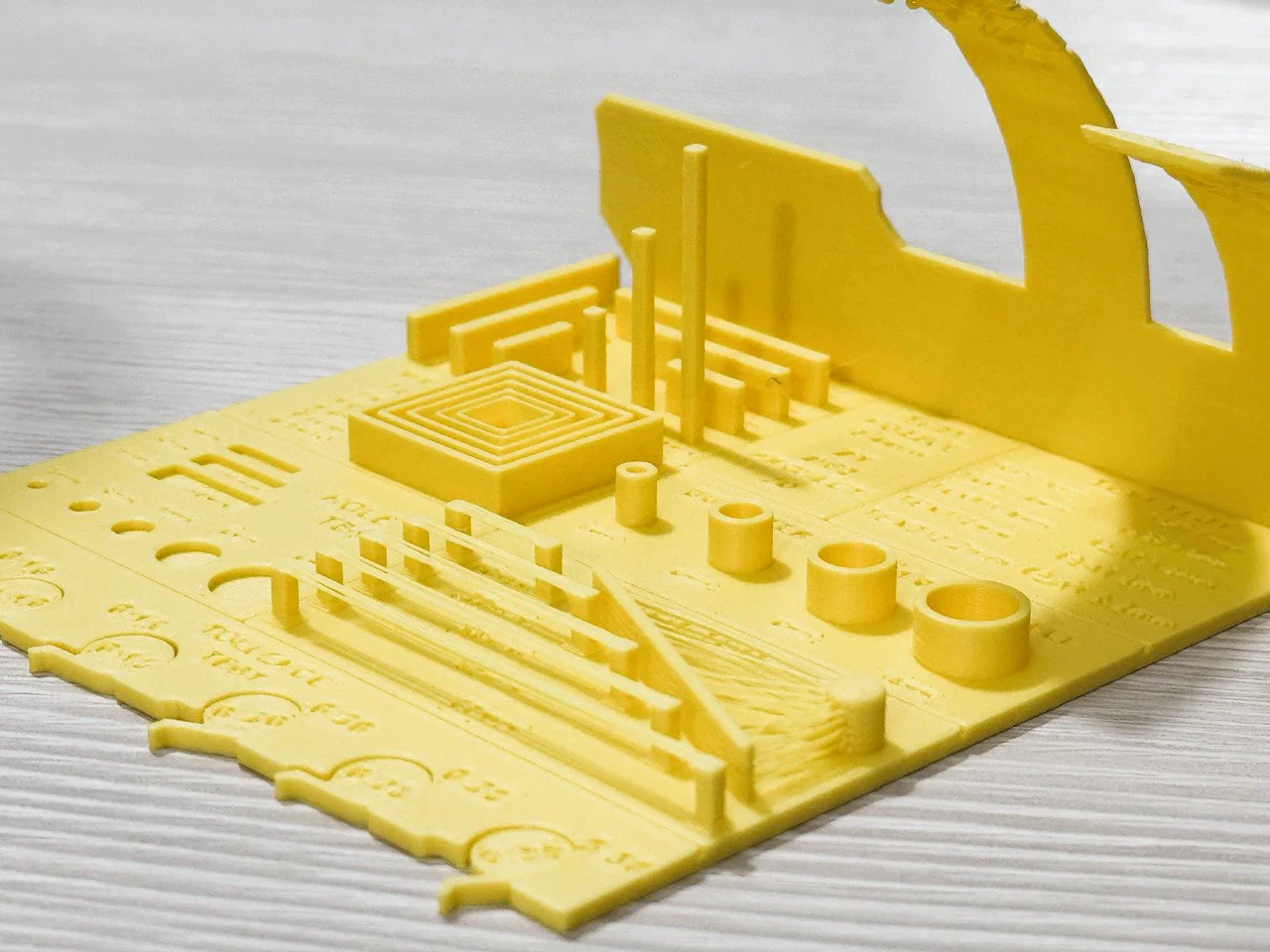

Test Printe – Model test in 3D printing (Overhang/Bridge/Tolerance...)

Tác giả mc2_project3d

Lượt tải
708
Lượt thích
71
Lượt coi
1.797

File 9 10 MB

  • Tollerance_test_1777137328.stlSTL · 692,9 KB
  • Bridge_test_1777137329.stlSTL · 635,7 KB
  • Wall_test_1777137330.stlSTL · 476,2 KB
  • Diameter_test_1777137333.stlSTL · 455,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

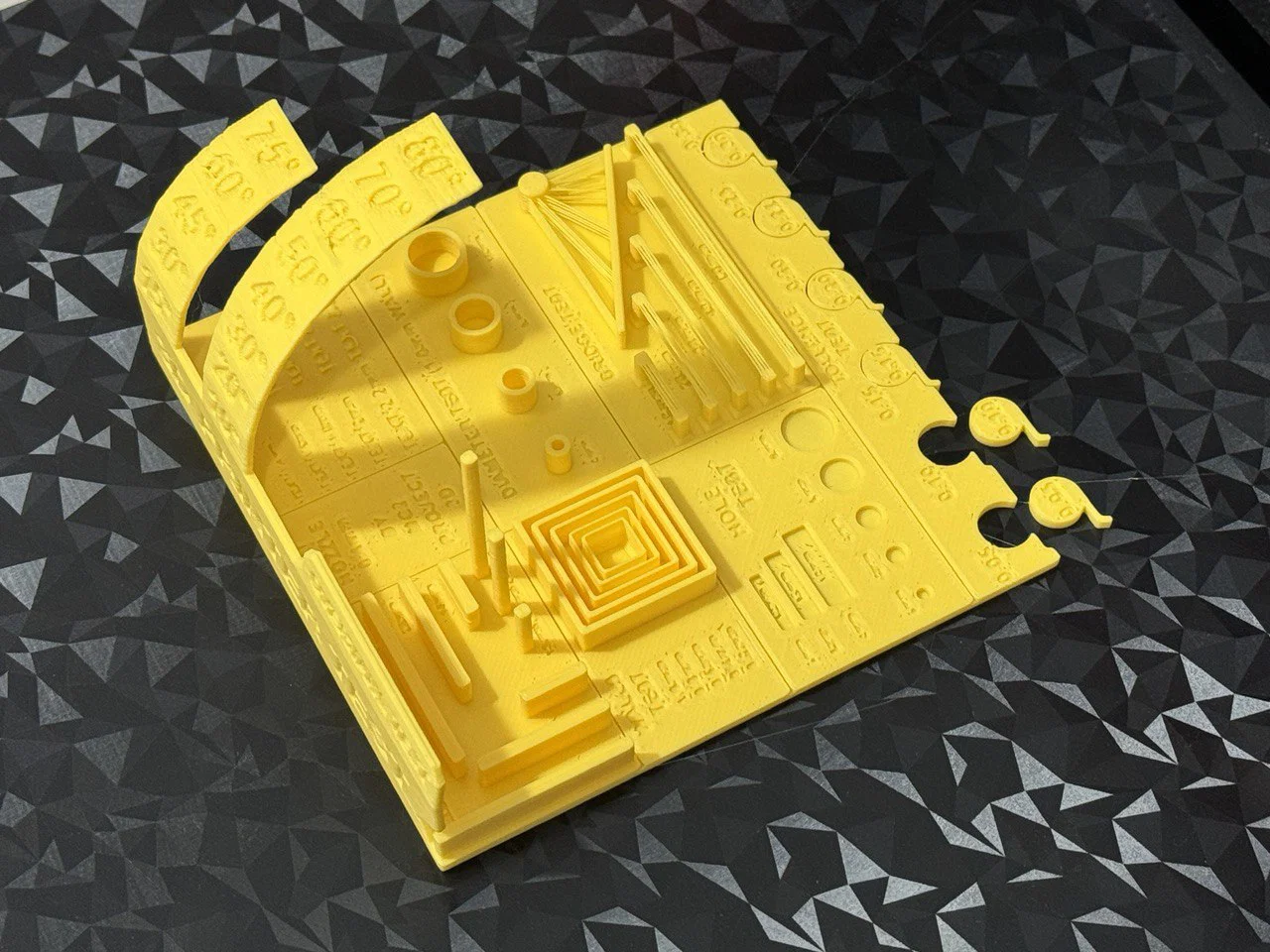

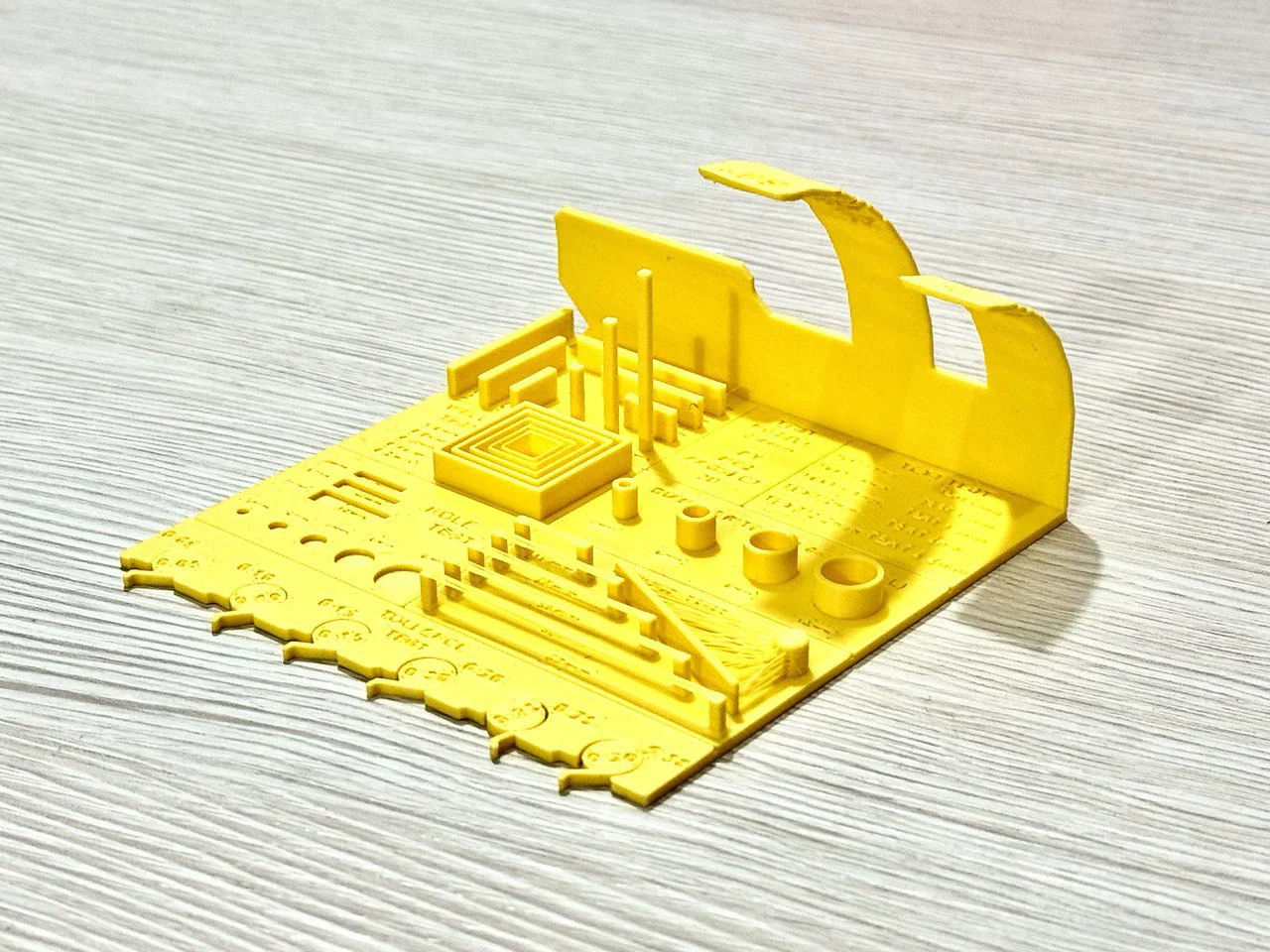

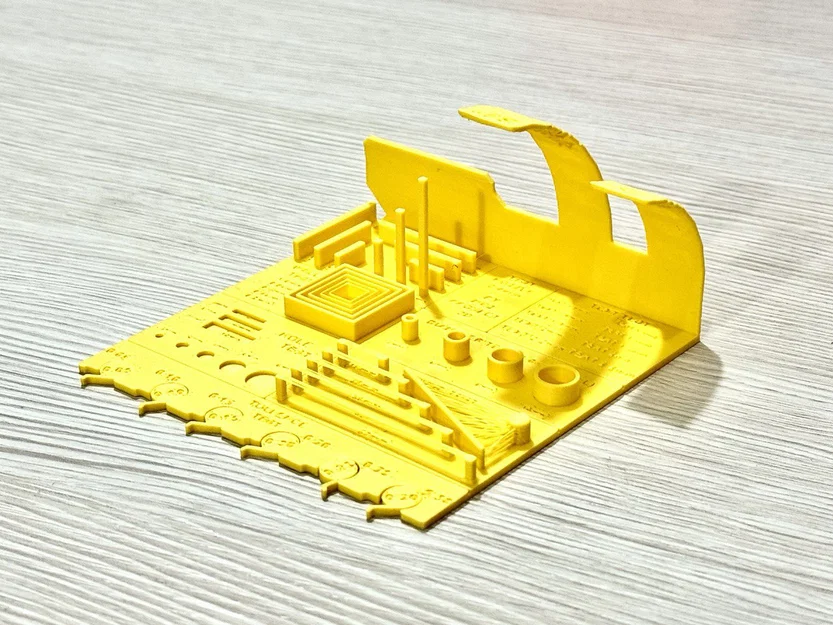

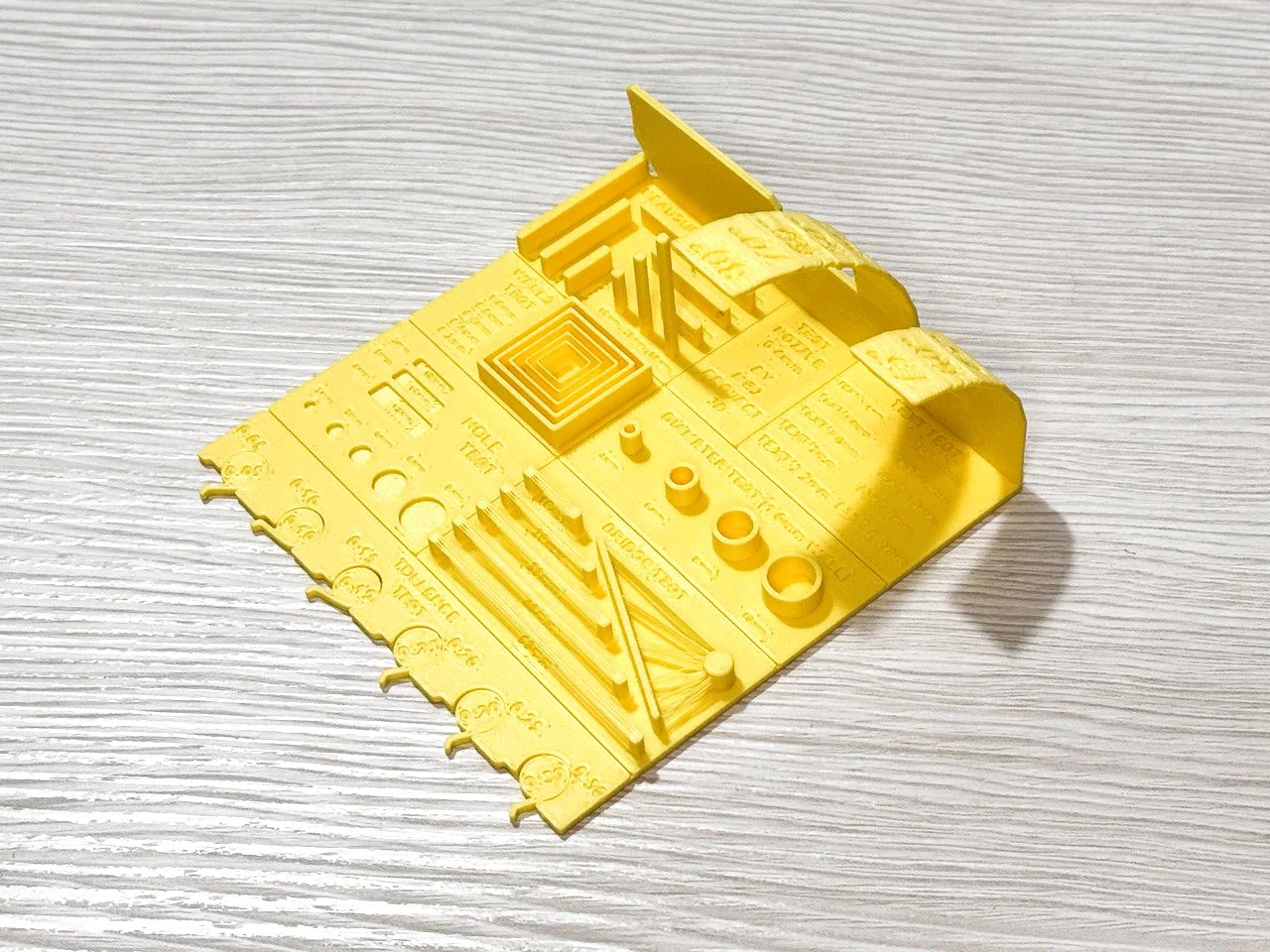

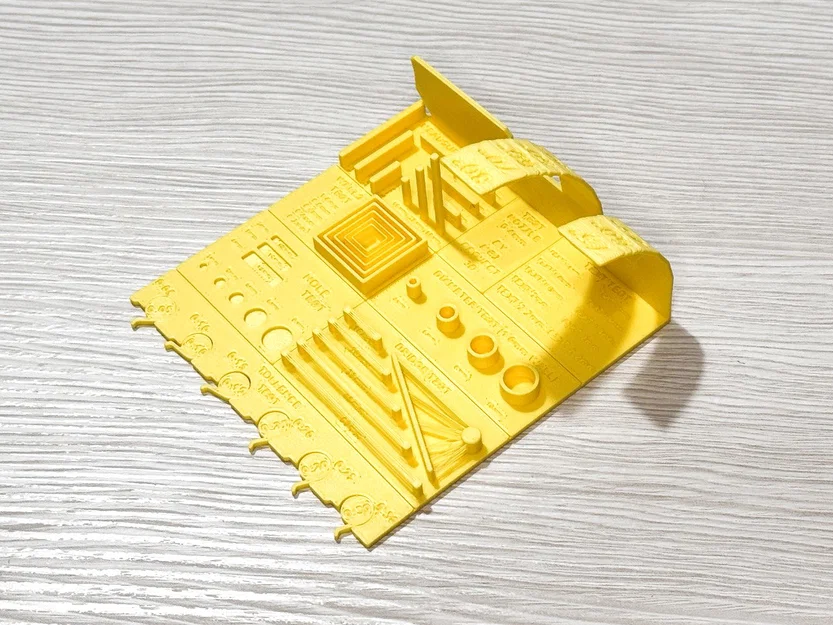

Với model này, mình làm được mấy bài test sau:

-overhang

-tollerance

-hole

-bridge

-walls

-diameter

-meausures

-text

Test Overhang:

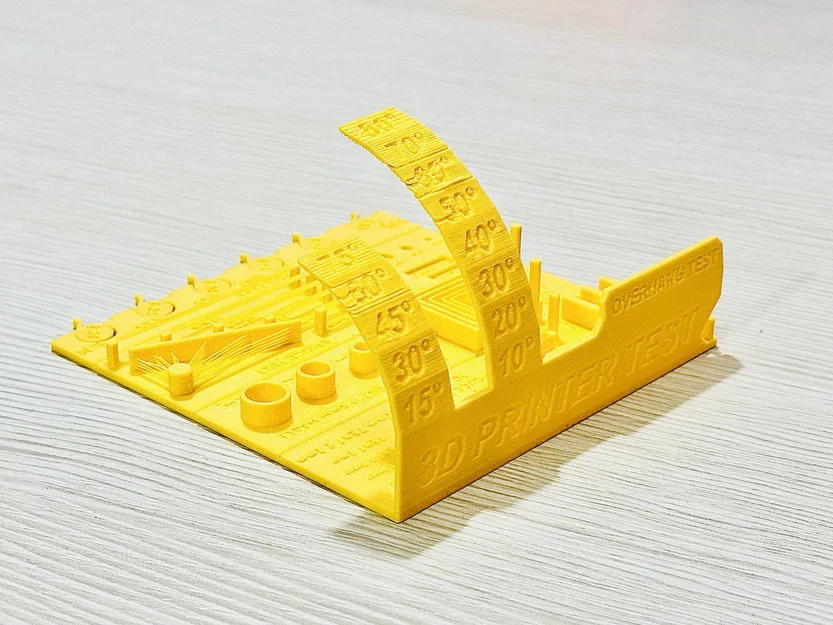

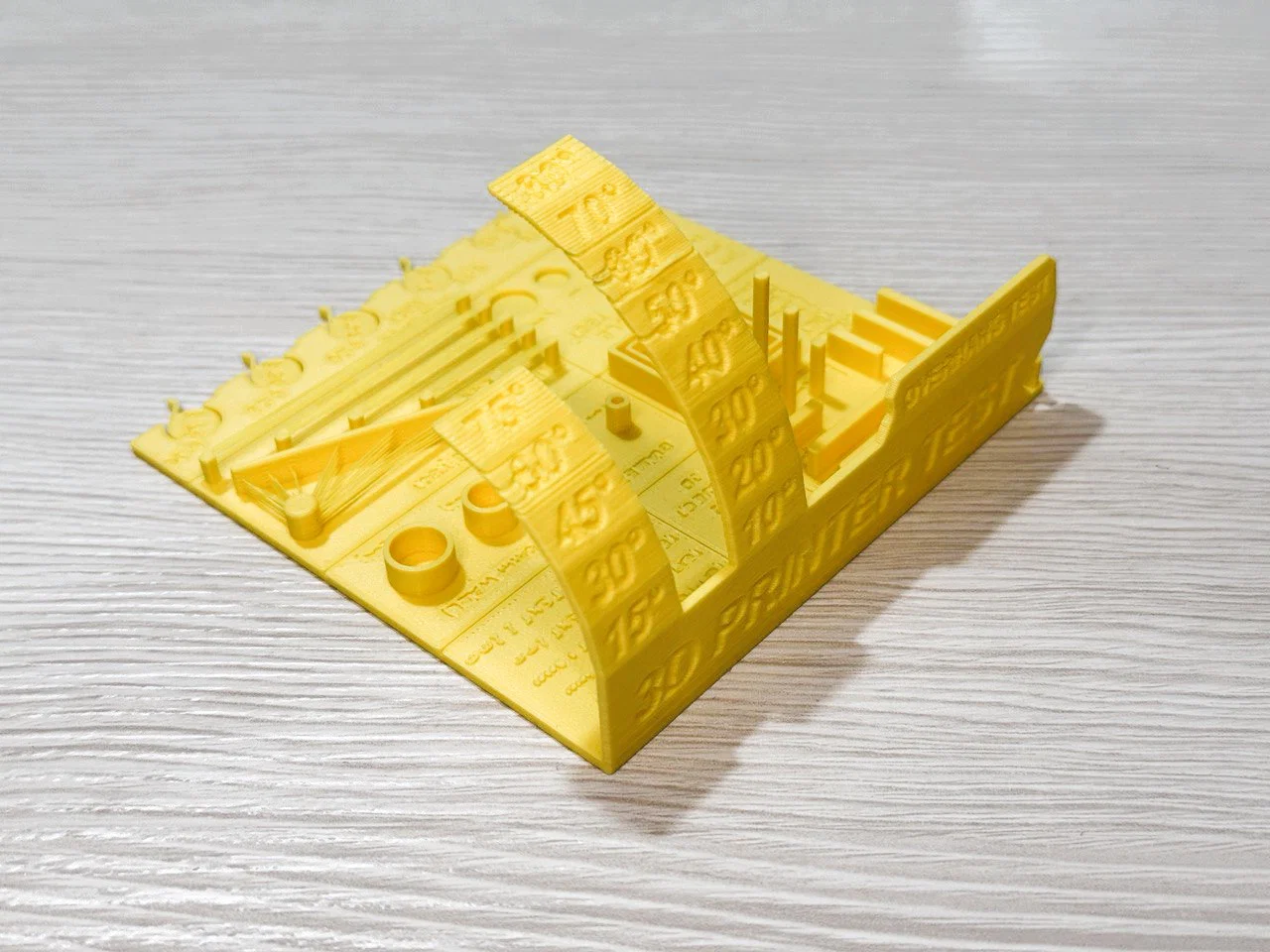

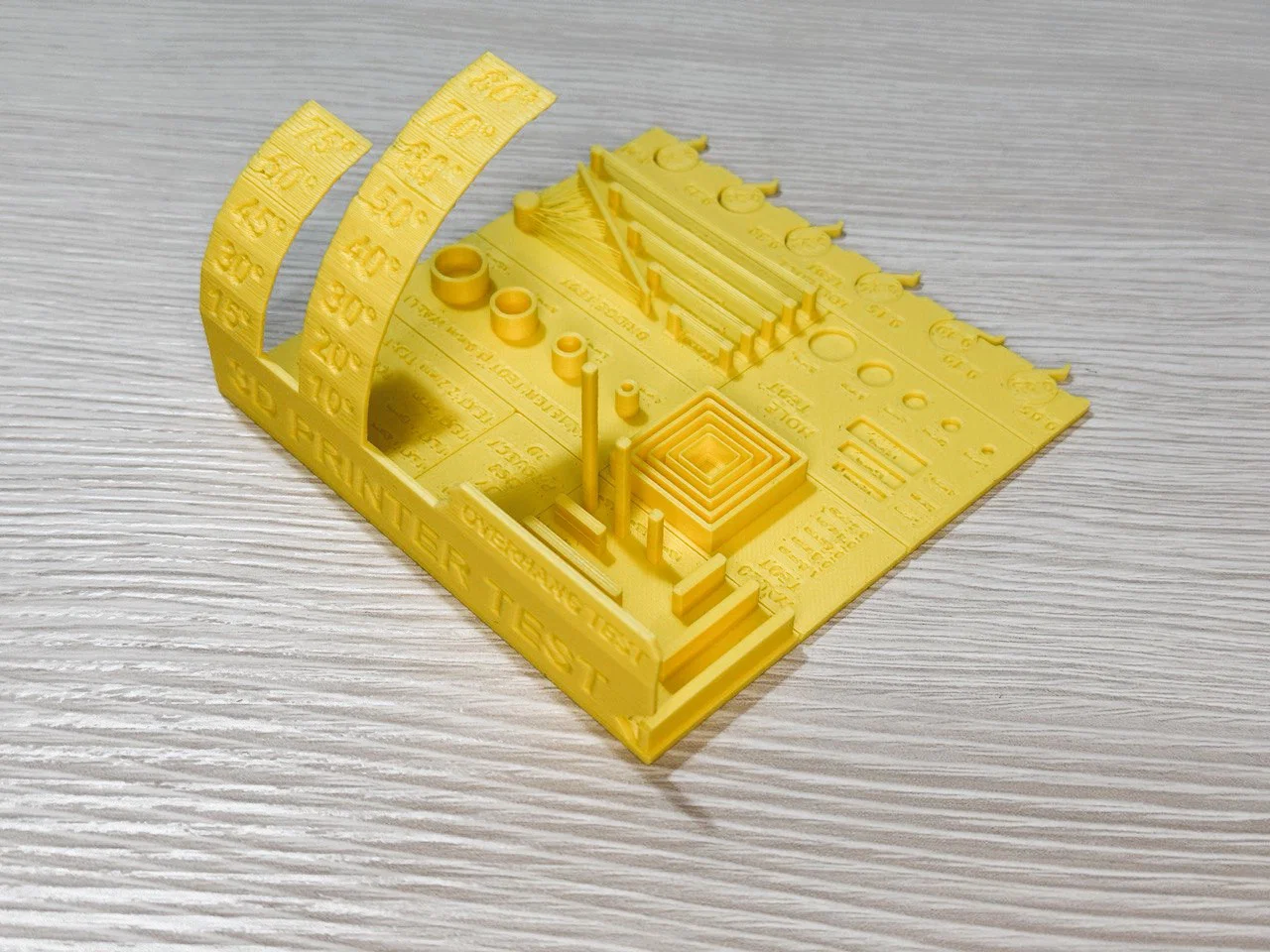

-Một tháp overhang với các mức góc khác nhau: 15°, 30°, 45°, 60° và 75°

-Một tháp overhang với các mức góc khác nhau: 10°, 20°, 30°, 40°, 50°, 60°, 70° và 80°

Test Tollerance:

-Với 6 mức offset khác nhau để xem độ trượt/độ khít giữa các chi tiết; phần tolerance được áp dụng lên chi tiết base, nên 5 component còn lại đều giống nhau.

test 0.05mm, 0.10mm, 0.15mm, 0.20mm, 0.25mm và 0.30mm

Test Bridge: (wall generator “Arachne”)

-Một bài test dựa trên khoảng cách thay đổi từ 10mm đến 50mm, với các mức trung gian 20mm, 30mm và 40mm.

-Bài test thứ hai dành cho từng line overhang riêng lẻ. (xem trên bảng của mình, bạn sẽ thấy con bướm siêu đẹp của mình)

Test Hole:

-Có nhiều lỗ khác nhau, cả dạng chữ nhật lẫn dạng trụ.

Bắt đầu từ lỗ chữ nhật 2x10mm đến 3x12mm và 4x14mm, rồi đến lỗ trụ đường kính 2mm, 3mm, 4mm, 6mm và 8mm

Test Diameter:

-Tất cả đều có wall 1mm, gồm các trụ đường kính 4mm, 6mm, 8mm và 10mm

Test Wall:

-Với 5 mức wall khác nhau, từ wall ngoài cùng vào tới wall trong cùng; độ dày lần lượt là 1.00mm, 0.8mm, 0.6mm, 0.4mm và 0.2mm

Test Meausure:

-3 mức đo 10mm, 20mm và 30mm theo trục X Y Z.

Test Text:

-Với 5 kích thước khác nhau, cả dạng nổi (positive extrusion) lẫn dạng chìm (negative), có các mức test: 1.4mm, 1.6mm, 1.8mm, 2mm và 2.2mm

Hy vọng giúp được mọi người, ghé qua bảng của mình xem thử, sẽ có vài thứ hay ho.

Chúc mọi người test print vui vẻ từ MC2

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
9
Tổng dung lượng
10 MB
File lớn nhất
5,1 MB
