Blast Gate quạt 120mm gắn tủ

Blast gate vận hành bằng tay cho quạt 120mm. Mình dùng nó để có thêm tuỳ chọn thông gió cho cái tủ mình đặt máy in, vì trong đó nóng quá, không ổn cho PLA. Nhưng mình vẫn muốn có thể “đóng” tủ lại để giữ nhiệt khi in các vật liệu khác.

Tất cả chi tiết cần được đặt hướng sao cho nằm phẳng trên bed. Top và gate in không cần supports. Base cần supports tiêu chuẩn cho các lỗ ở mặt đáy. Tất cả chi tiết đều vừa với bed của Creality K1 Max.

Có thể lắp theo nhiều cấu hình:

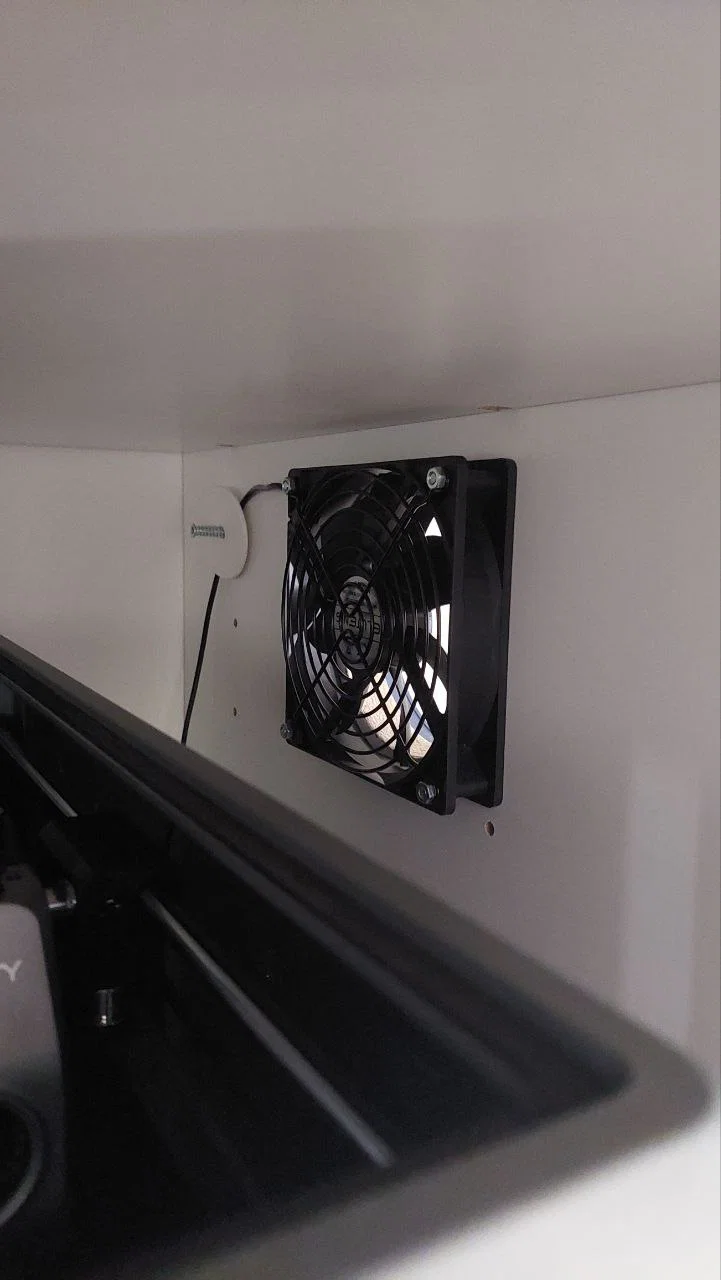

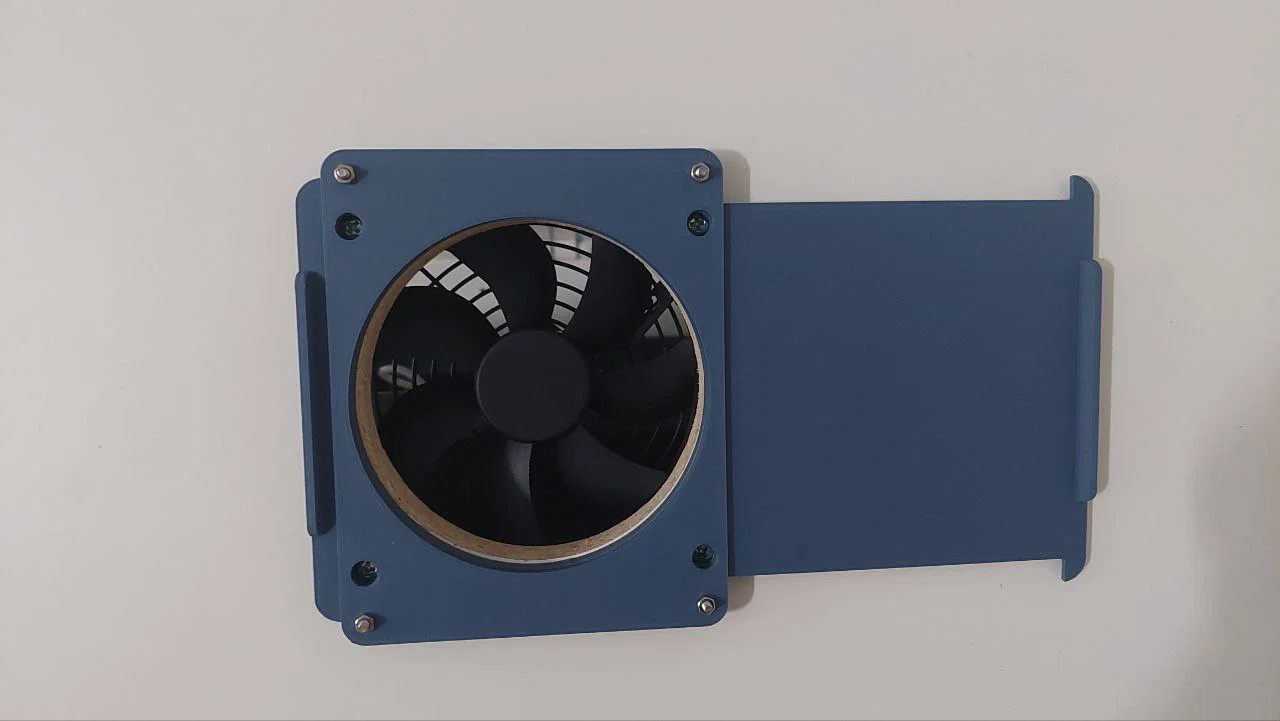

• Blast gate ở ngoài và quạt ở trong (xem hình)
• Quạt ở ngoài và blast gate ở trong
• Quạt và blast gate cùng một phía, lắp chồng lên nhau

Nên in bằng PETG nếu có thể. Mình in toàn bộ bằng Extrudr PLA NX2 blue steel vì mình gắn blast gate ở bên ngoài tủ, nơi mình không kỳ vọng nhiệt độ cao.

Có thể dùng chính cái quạt làm template để lấy dấu 4 lỗ bắt vít. Mình khoan một lỗ 110mm ở giữa các lỗ này bằng adjustable wood hole saw.

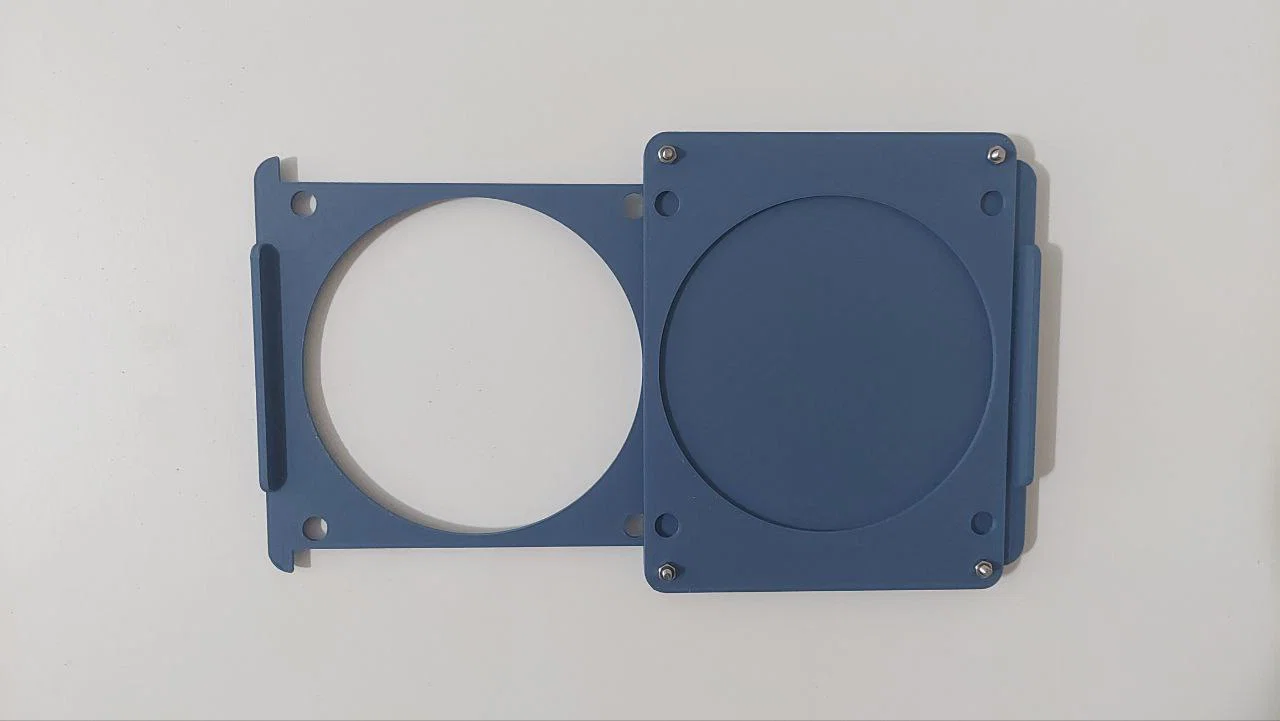

Cánh gate có thể lắp ráp hoàn chỉnh trước rồi mới đem đi gắn.

Phần cứng cần có (để gắn lên tấm ván dày 18mm, giả sử quạt dày 25mm):

• Quạt 120mm
• 4x vít M4x50mm (không countersunk, ván dày hơn thì dùng vít dài hơn)
• 4x ê-cu M4
• 4x vít M3x10mm (không countersunk)
• 4x ê-cu M3
