Chìa Tubular (Tùy biến theo mọi key code)

About

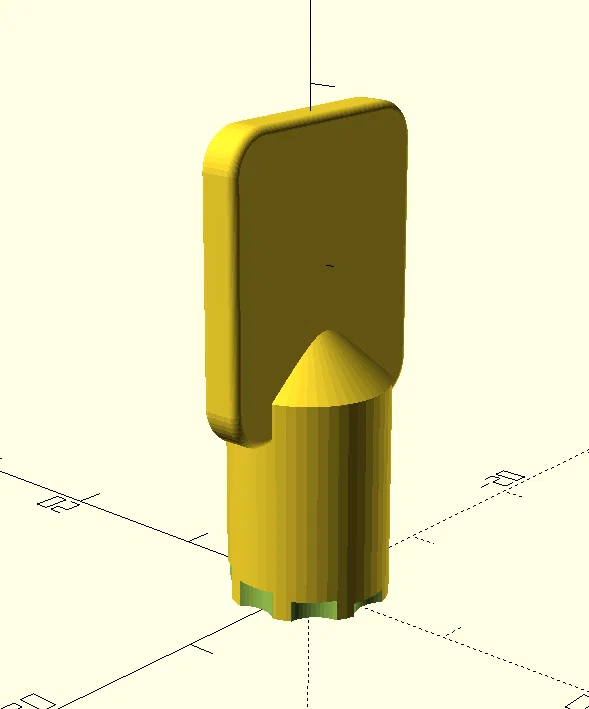

Đây là model của một chìa tubular “chuẩn” cỡ 7.8mm (chính xác kỹ thuật là 7.92mm). Thiết lập mặc định là 7 pin và thứ tự mã chìa (key code order) được đặt theo chuẩn Chicago Ace.

Print instructions

Customizing

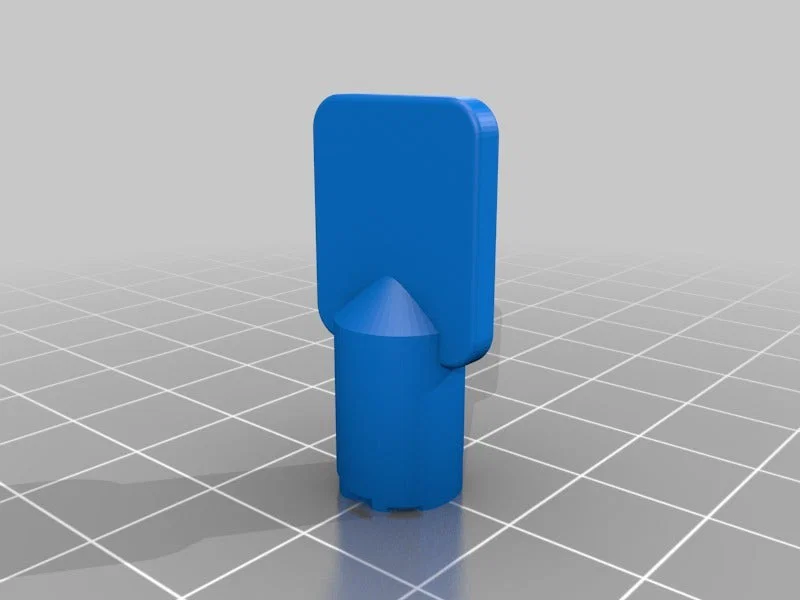

Dùng file .scad để tùy biến. File .stl là một bản export ví dụ với key code 1234567.

Key Code

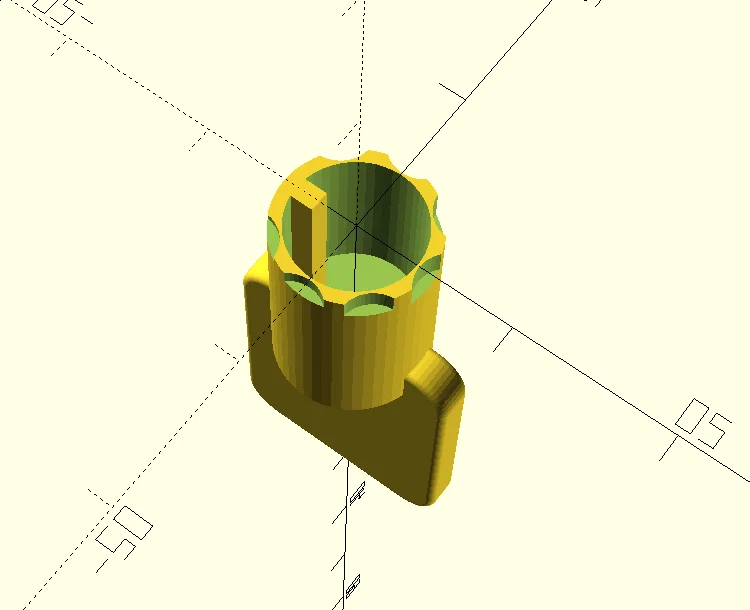

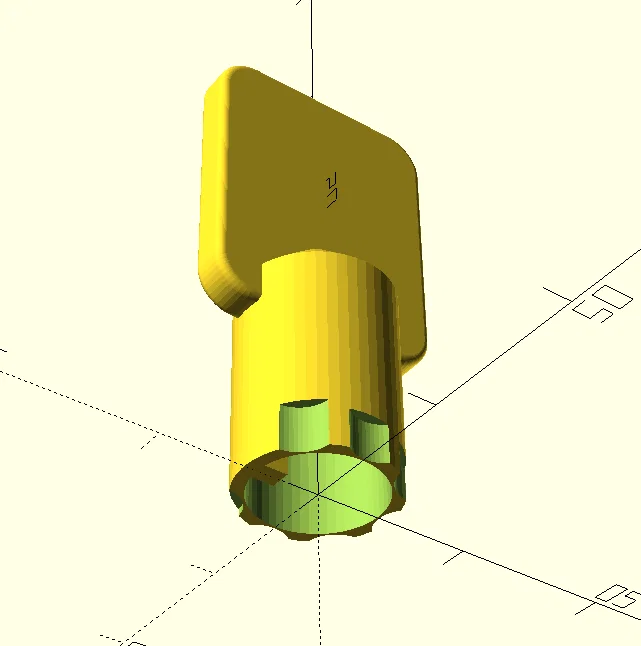

Đặt mảng key_code theo bitting bạn muốn sao chép. Nếu bạn nhìn cây chìa với đầu chìa hướng về phía bạn, mã được đọc bắt đầu từ vị trí trên cùng rồi đi ngược chiều kim đồng hồ.

Nếu bạn có mã từ chìa Fort Lock Gem, bạn sẽ cần đảo ngược thứ tự mã.

Nếu bạn đang sao chép chìa có số lượng rãnh cắt khác, bạn có thể rút ngắn hoặc kéo dài mảng key_code. Lưu ý rãnh cắt đầu tiên được cắt lệch cut_shift độ ngược chiều kim đồng hồ so với vị trí trên cùng. Nếu bạn muốn có một rãnh cắt ngay trên đỉnh chìa, bạn có thể sắp xếp lại mã để rãnh đó nằm ở vị trí cuối cùng.

0 Cuts

Nhập key code bằng 0 sẽ khiến vị trí đó không bị cắt. Cái này hữu ích cho key code có số 0 và cả khi làm chìa với khoảng cách không theo chuẩn.

Ví dụ: đặt spacing / tạo rãnh cắt đầu tiên lệch 22.5 độ so với vị trí 12 giờ, rồi dùng “0 cut” xen kẽ mỗi số để giãn các rãnh còn lại cách nhau 45 độ. Kết quả là đỉnh chìa nằm giữa 2 rãnh cắt thay vì thẳng hàng với một rãnh.

Cut Shift

Bạn có thể dùng model này để tạo chìa với nhiều kiểu bố trí rãnh cắt khác nhau. Chỉ cần chỉnh cut_shift theo số độ spacing giữa mỗi rãnh. Mặc định cho ổ khóa 7 pin là 45 độ. Nghĩa là model sẽ bắt đầu từ vị trí lệch 45 độ ngược chiều kim đồng hồ so với 12 giờ trước khi cắt rãnh đầu tiên, sau đó tiến thêm 45 độ trước mỗi rãnh tiếp theo.

Với ổ 8 pin mà phân bố đều, bạn sẽ dùng 22.5 vì rãnh đầu tiên nằm lệch 22.5 độ ngược chiều kim đồng hồ từ đỉnh. Bạn cũng cần nhập 16 số thay vì 8, với mỗi rãnh thứ hai là 0 như đã nói ở trên.

Offset Spacing

Offset trái/phải cho 7 pin có thể đạt được bằng cách kết hợp các thiết lập ở trên, tương tự với kiểu 8 pin split center.

7 Pin Left Offset

• Đặt cut_shift = 22.5
  • Chèn thêm 0 để tạo spacing: key_code = [0,0,3,0,4,0,5,0,4,0,3,0,4,0,5]

7 Pin Right Offset

• Đặt cut_shift = 22.5
  • Chèn thêm 0 để tạo spacing: key_code = [3,0,4,0,5,0,4,0,3,0,4,0,5]

8 Pin Split Center

• Đặt cut_shift = 22.5
  • Chèn thêm 0 để tạo spacing: key_code = [1,0,2,0,3,0,4,0,5,0,6,0,7,0,8]

Tube Diameter

Bạn có thể chỉnh đường kính chìa để vừa với ổ tubular nhỏ hơn hoặc lớn hơn. Dùng tube_ID và tube_OD để chỉnh đường kính trong và ngoài.

Oversize

• 10.16mm OD
  • 8.38mm ID

Standard

• 9.53mm OD
  • 7.92mm ID

Small

• 9.27mm OD
  • 7.62mm ID

Printing and Testing

In FDM với đầu chìa hướng lên trên thường cho kết quả tốt nhất. Máy in của bạn cần có độ phân giải trục Z tốt thì chìa mới hoạt động ổn.

Cut Radius

Nếu máy in của bạn dung sai không tốt, có thể các rãnh cắt chưa đủ lớn để đảm bảo pin rơi vào rãnh. Nếu bạn nghi pin bị kẹt ở mép rãnh, thử tăng cut_radius. Mình đã thử 2mm thấy ổn, nhưng 3mm sẽ thoáng hơn.

Web Thickness

Nếu bạn in trên máy SLA, phần “web” (vách) giữa rãnh cắt và thành trong của ống có thể cấn pin của ổ do nhựa resin ở góc rãnh bị đông cứng. Có thể giúp được nếu giảm web_thickness, hoặc thậm chí chỉnh về 0 hay số âm để cắt xuyên qua vách hoàn toàn nhằm tránh cấn. (Các bản in FDM của mình vốn cũng không in ra được vách này, nên bỏ đi cũng không sao. Dù vậy, nếu giữ được thì cảm giác và nhìn sẽ đẹp hơn vì vành trong của chìa liền mạch.)

Results

FDM

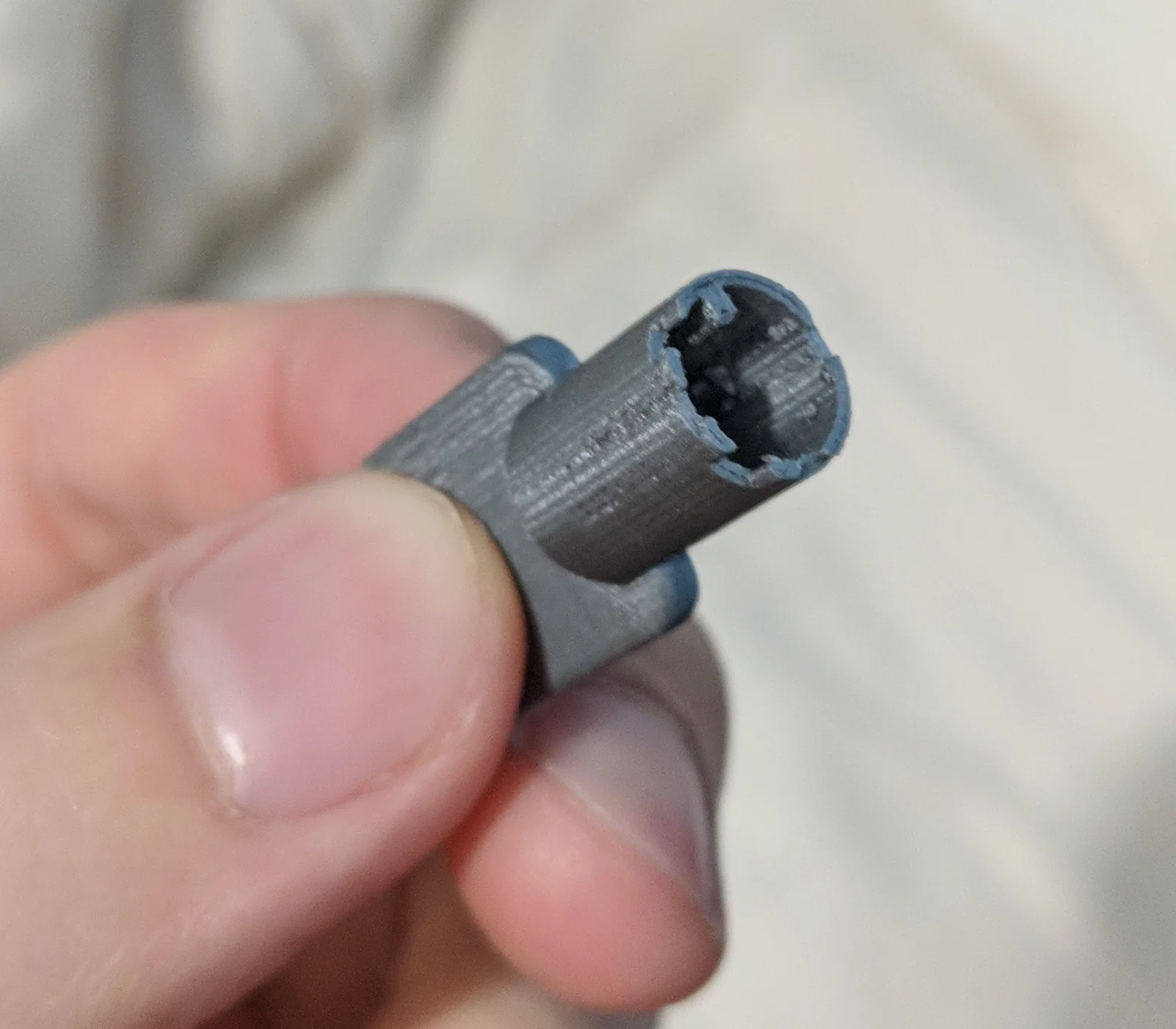

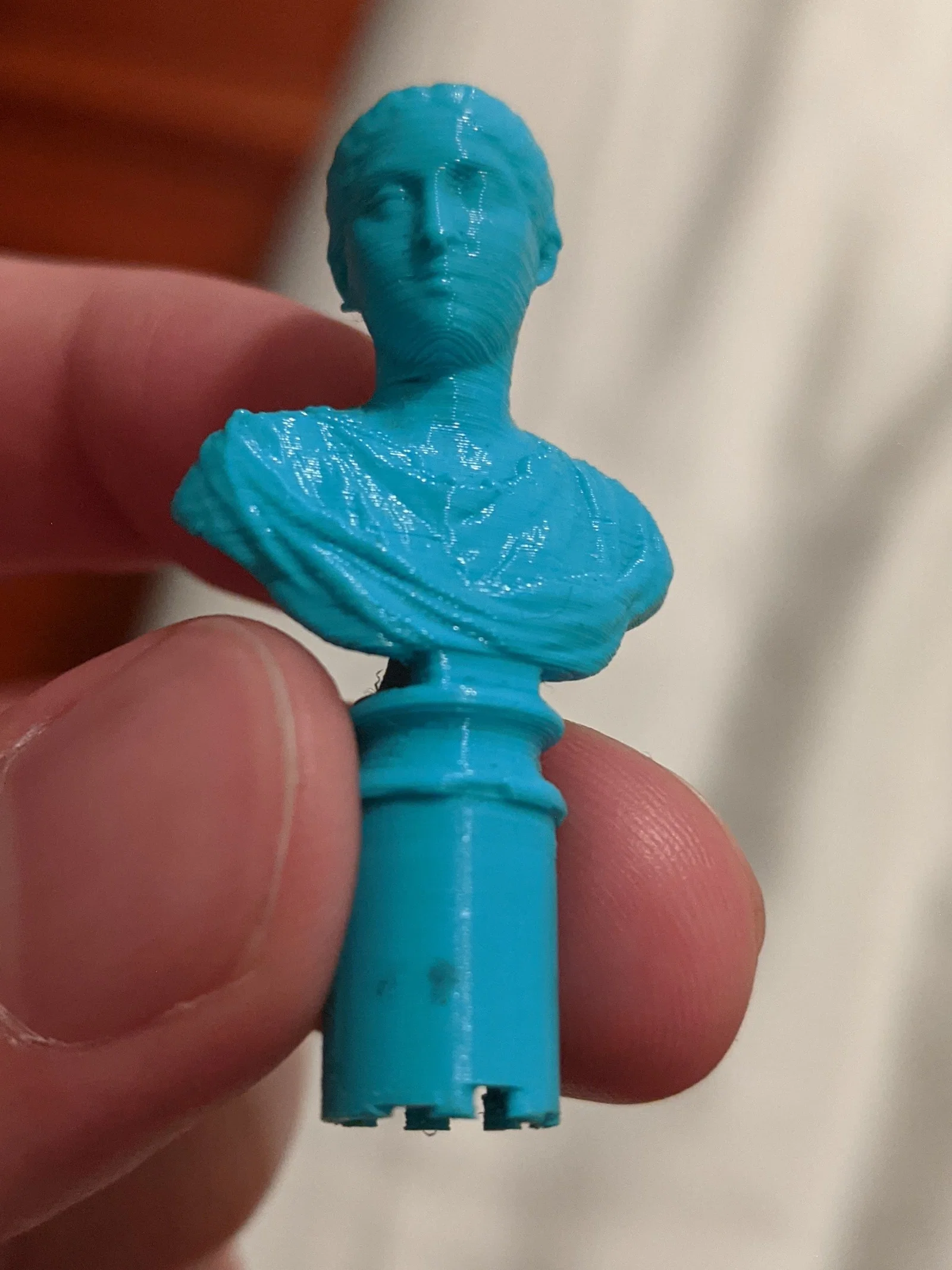

In trên máy FDM (nozzle 0.4) với thiết lập tiêu chuẩn cho ra bản in bị thiếu phần “web” giữa rãnh cắt và bề mặt trong của ống, có lẽ do độ phân giải ngang của máy. Dù vậy, chìa vẫn hoạt động hoàn toàn bình thường. Bản in FDM thường hơi khít, nên nhớ cạo bỏ vật liệu thừa và nhẹ nhàng đưa chìa vào/ra vài lần để nó “mượt” hơn.

SLA

Hiện vẫn chưa chắc mình có thể in SLA thành công hay không. Chìa từ SLA có vẻ đúng kích thước hơn (đút vào ổ lỏng hơn giống chìa kim loại), nhưng mình nghĩ các góc trong sắc của rãnh cắt làm nó khó hoạt động.

FusionJet

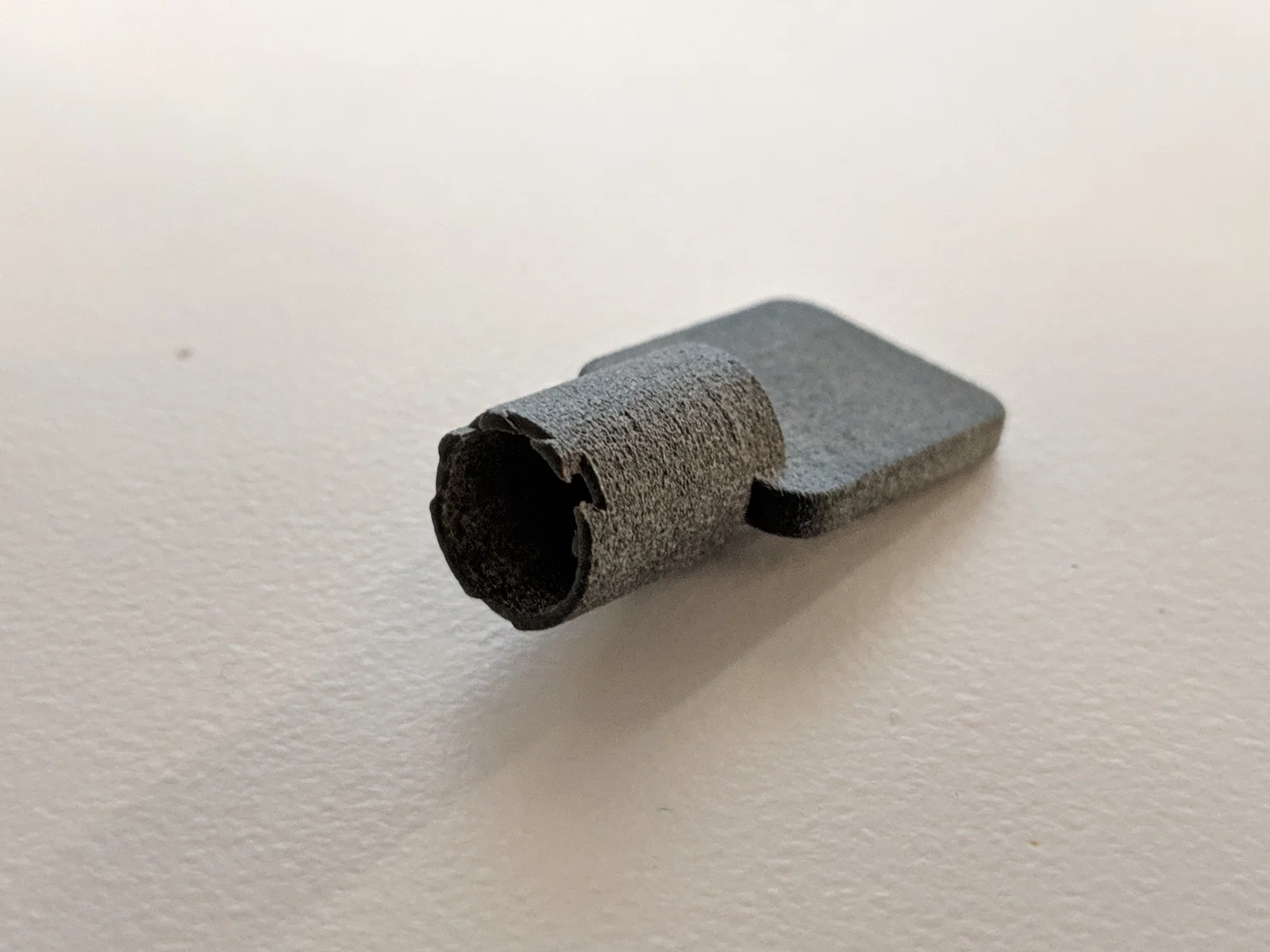

Mình cũng thử in nylon bằng máy fusionjet nylon, cho kết quả thuộc dạng tốt nhất nhờ độ chính xác cao của fusionjet — nên chìa chạy rất trơn.

Ebay Locksmiths

Nếu cần thay lâu dài, cân nhắc đưa code cho thợ khóa trên eBay để họ cắt chìa theo mã bằng đồng (brass) hoặc thép với chi phí rẻ. In 3D hợp nhất khi bạn cần kiểm tra bitting (đỡ phải qua lại với thợ khóa) hoặc cần chìa thay gấp (trong vài giờ). Nhưng dĩ nhiên chìa kim loại vẫn hơn hẳn về độ bền.
