Ngàm gắn quạt 4020 cho Ender 3 V3 SE
Một ngàm gắn quạt 4020 (cũng hỗ trợ 4010) nhỏ gọn cho Ender 3 V3 SE, đặt quạt flush với motor extruder và có thêm beam tăng cứng. Có bản lỗ 3.8mm cho heatset và 3mm cho vít tự ren.
Mô tả
__
Các mod Ender 3 V3 SE khác của mình
Mod quạt:
Mod cho máy in:
__
Về dự án:

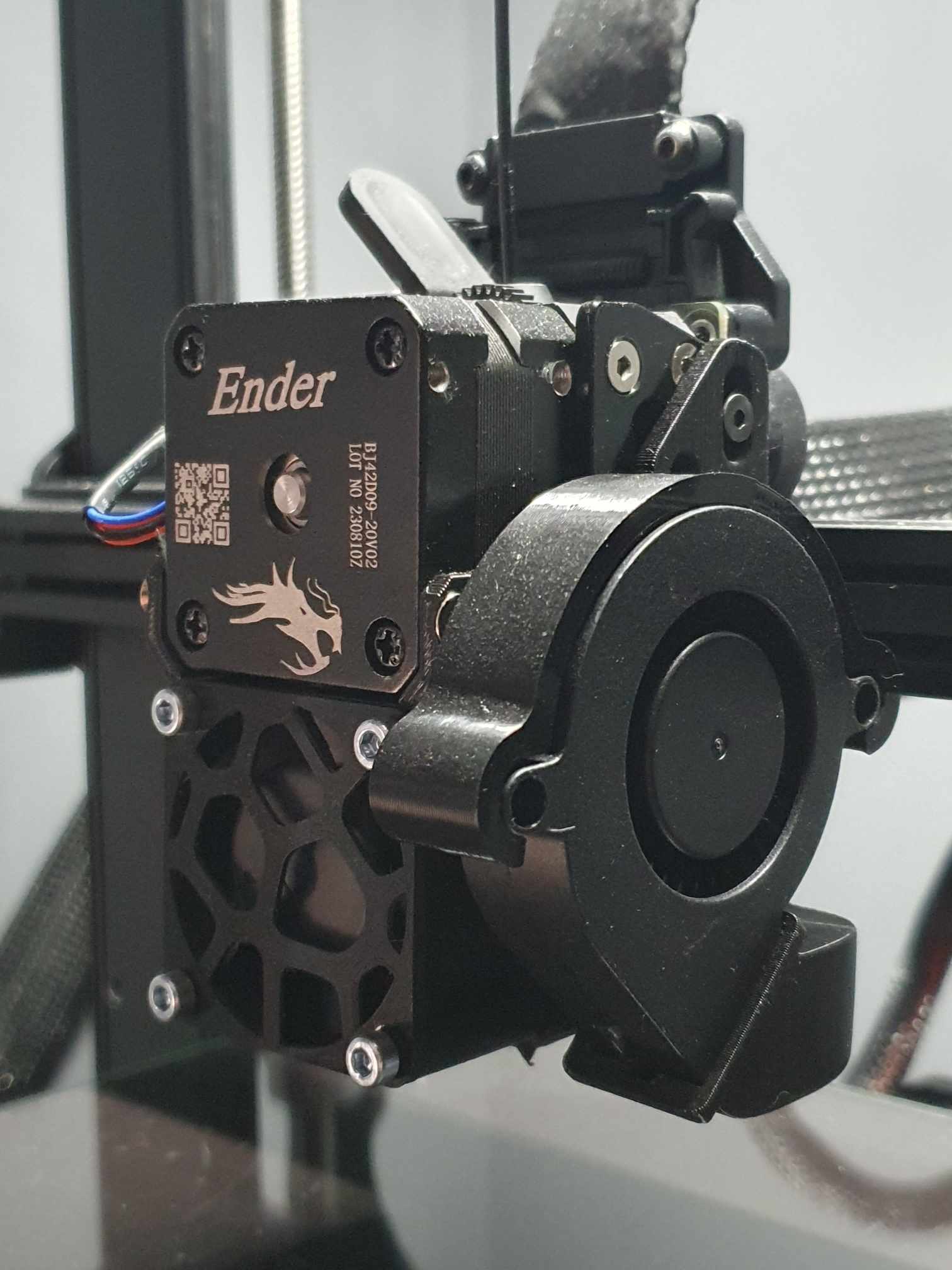

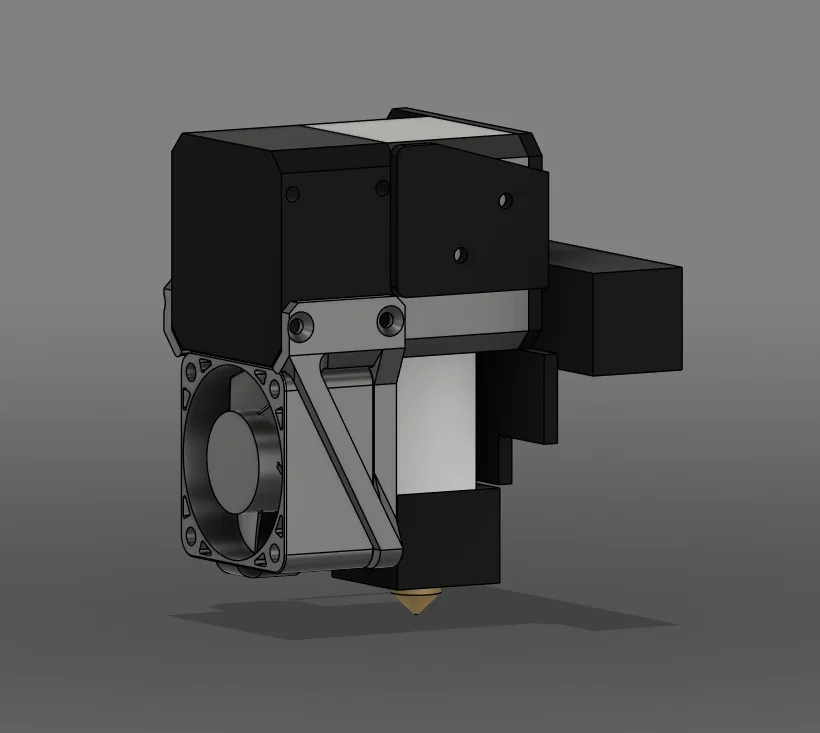

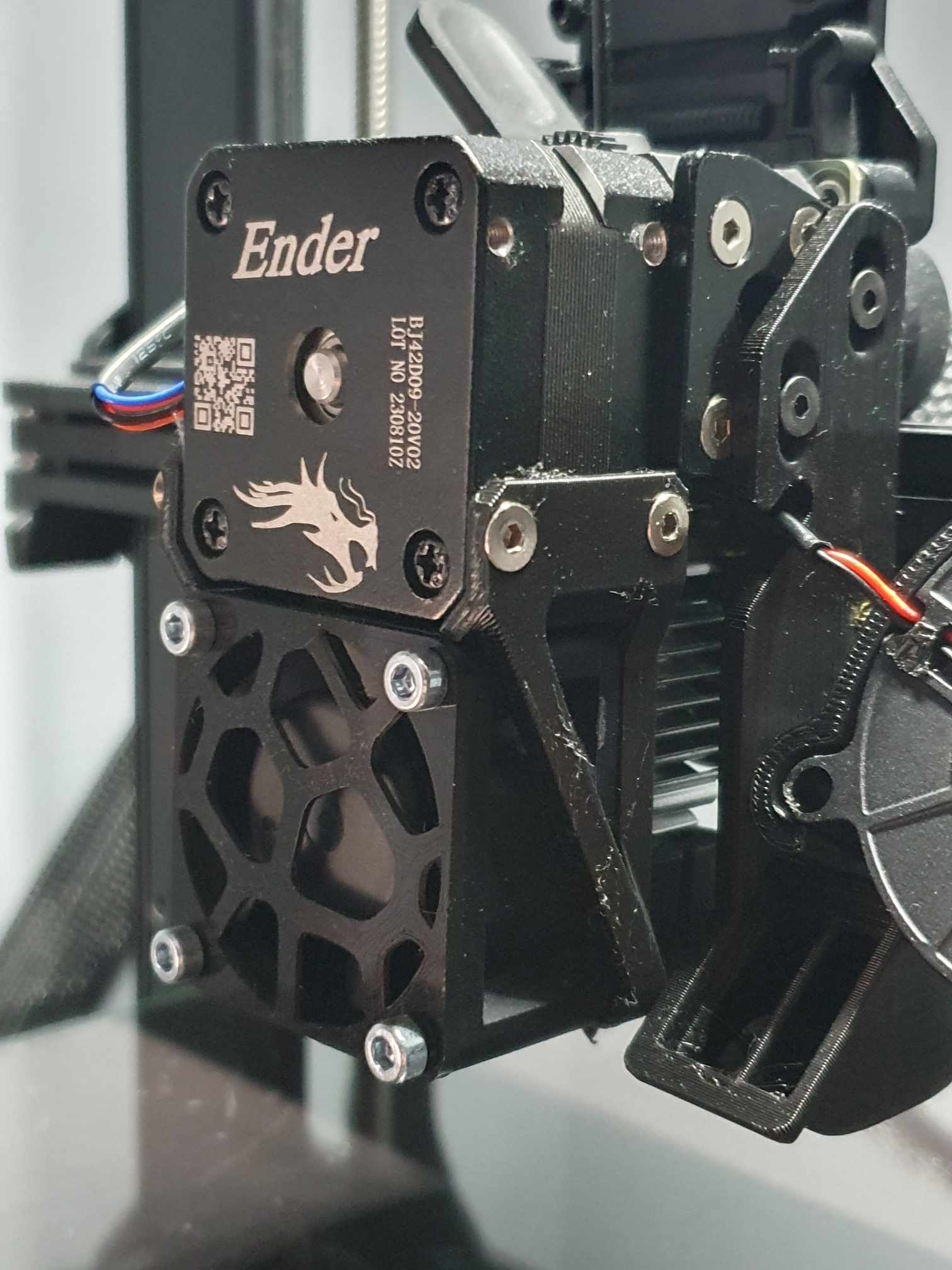

Phiên bản ngàm quạt 4020 nhỏ gọn, compact hơn. Đặt quạt 4020 sát (flush) với motor extruder và có thêm một thanh beam để tăng độ cứng/kết cấu.
Các model khác nhau ở đường kính lỗ — 3.8mm cho heatset và 3mm cho vít tự ren (self-tap).
Linh kiện cần có:
- Quạt 4020 / 4010 24v
- Đầu JST 1,25mm cái (tuỳ chọn)
- 4x insert M3 heatset (tuỳ chọn)
- 4x bu lông M3x25mm hoặc M3x15mm — dùng cho quạt 4020 hoặc 4010
- 3x bu lông M3x5mm
Lắp ráp:
Để nối quạt, bạn có thể tái sử dụng đầu JST của quạt cũ hoặc dùng đầu mới. Lưu ý là cực (polarity) trên PCB của gantry bị đảo. Dây đỏ là mass (ground) và dây đen là 24v.
__
Nếu bạn thích những gì mình đang làm, cân nhắc ủng hộ mình một chút nha :D giúp mình rất nhiều, cảm ơn!
https://ko-fi.com/0x53_
