Case Raspberry Pi 4 gắn lên Prusa/Ender (Mountable Raspberry Pi 4 Case)

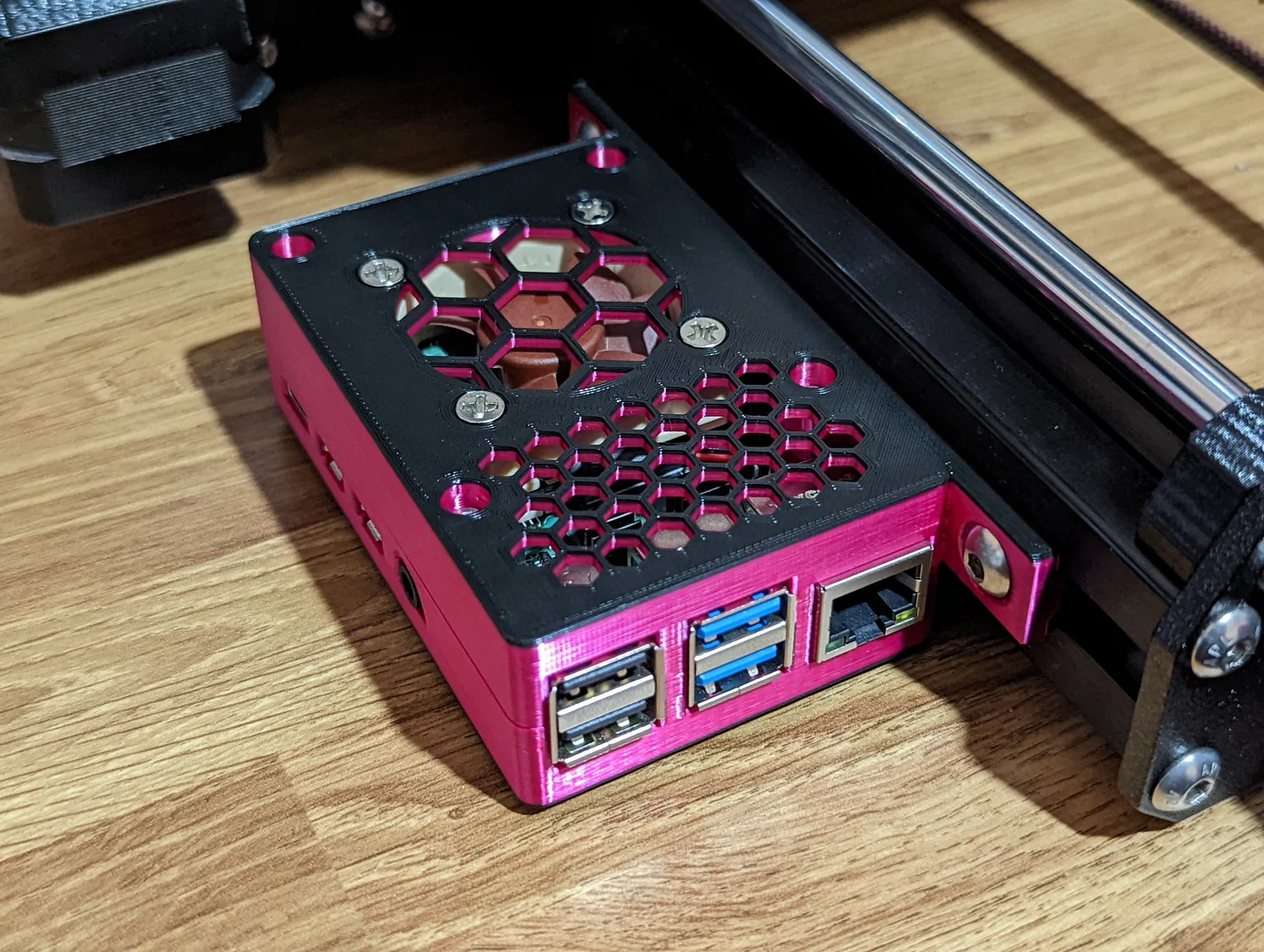

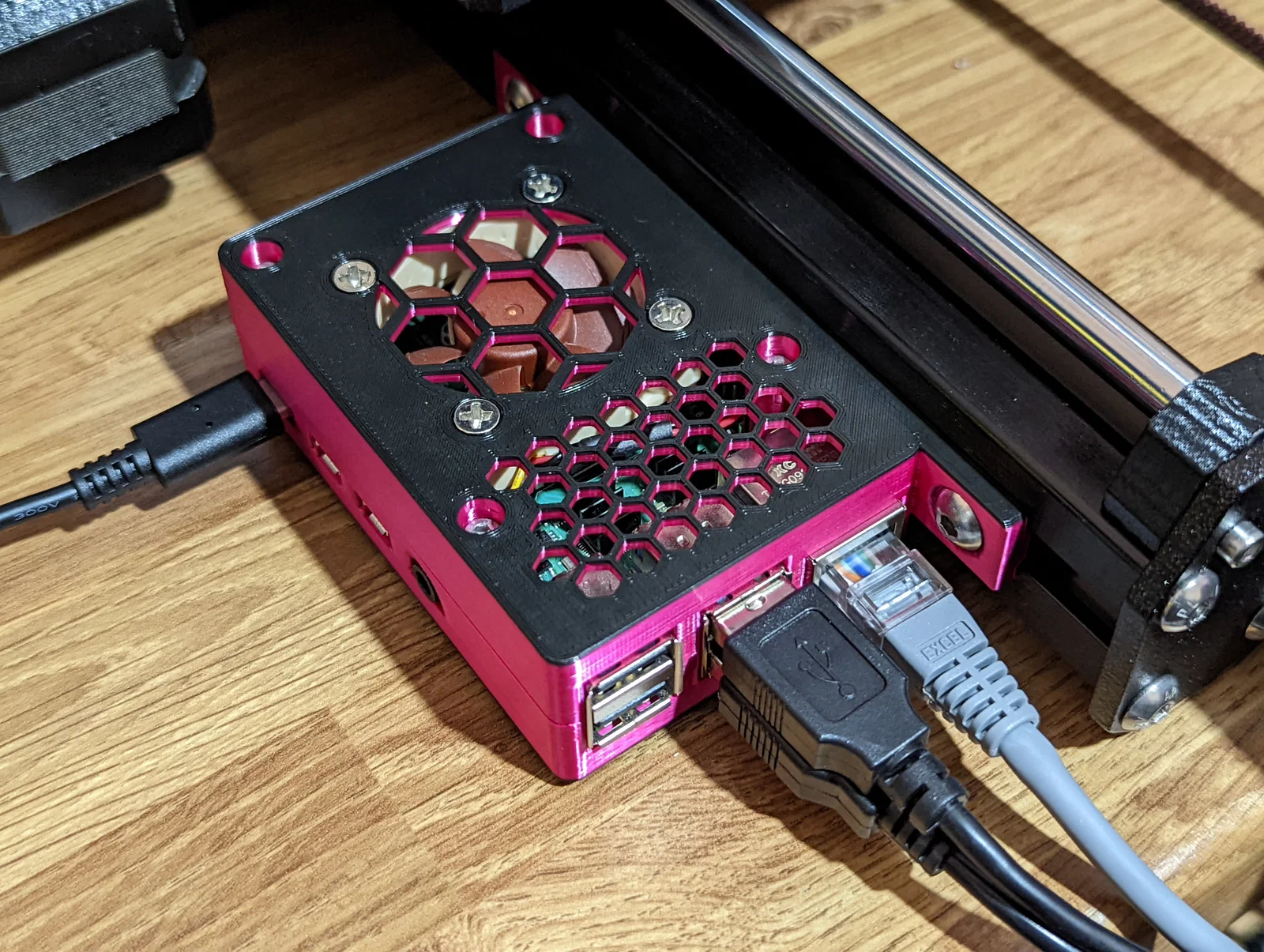

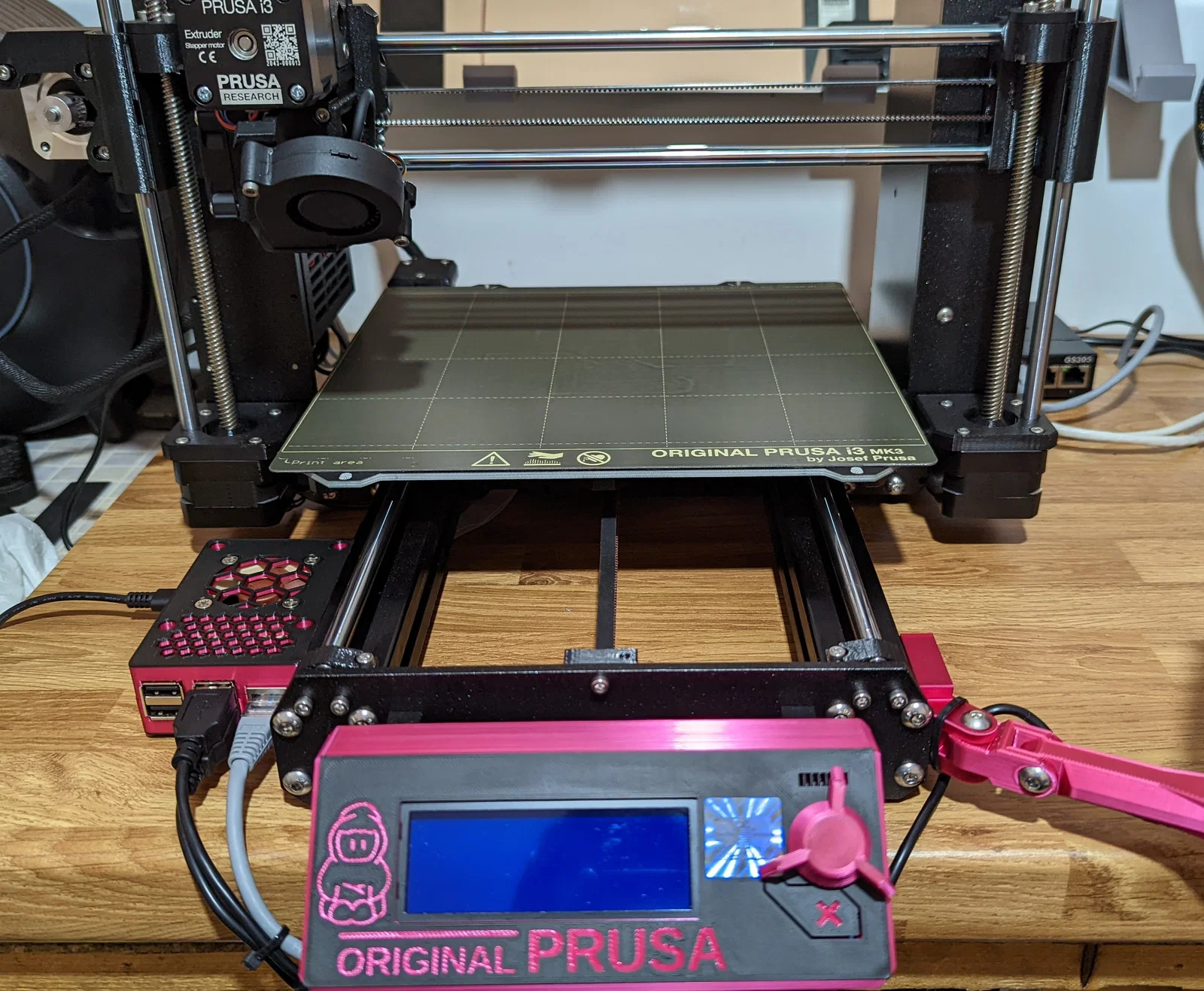

Mình muốn có một cái case Raspberry Pi 4 dạng mount được cho máy Prusa của mình, có tìm vài mẫu khác nhưng không cái nào thật sự vừa ý nên mình tự thiết kế một cái. Nó được thiết kế để gắn ở mặt trước của Prusa, nhưng mình gắn lên Ender 3v2 cũng chạy ngon lành, nên chắc sẽ hợp với đa số máy in dùng khung nhôm định hình (extrusion). Mình muốn gắn phía trước vì nếu gắn phía sau thì cắm dây có khi đúng là cực hình. Mình đang gắn bên trái, nhưng không thấy lý do gì mà không thể gắn bên phải.

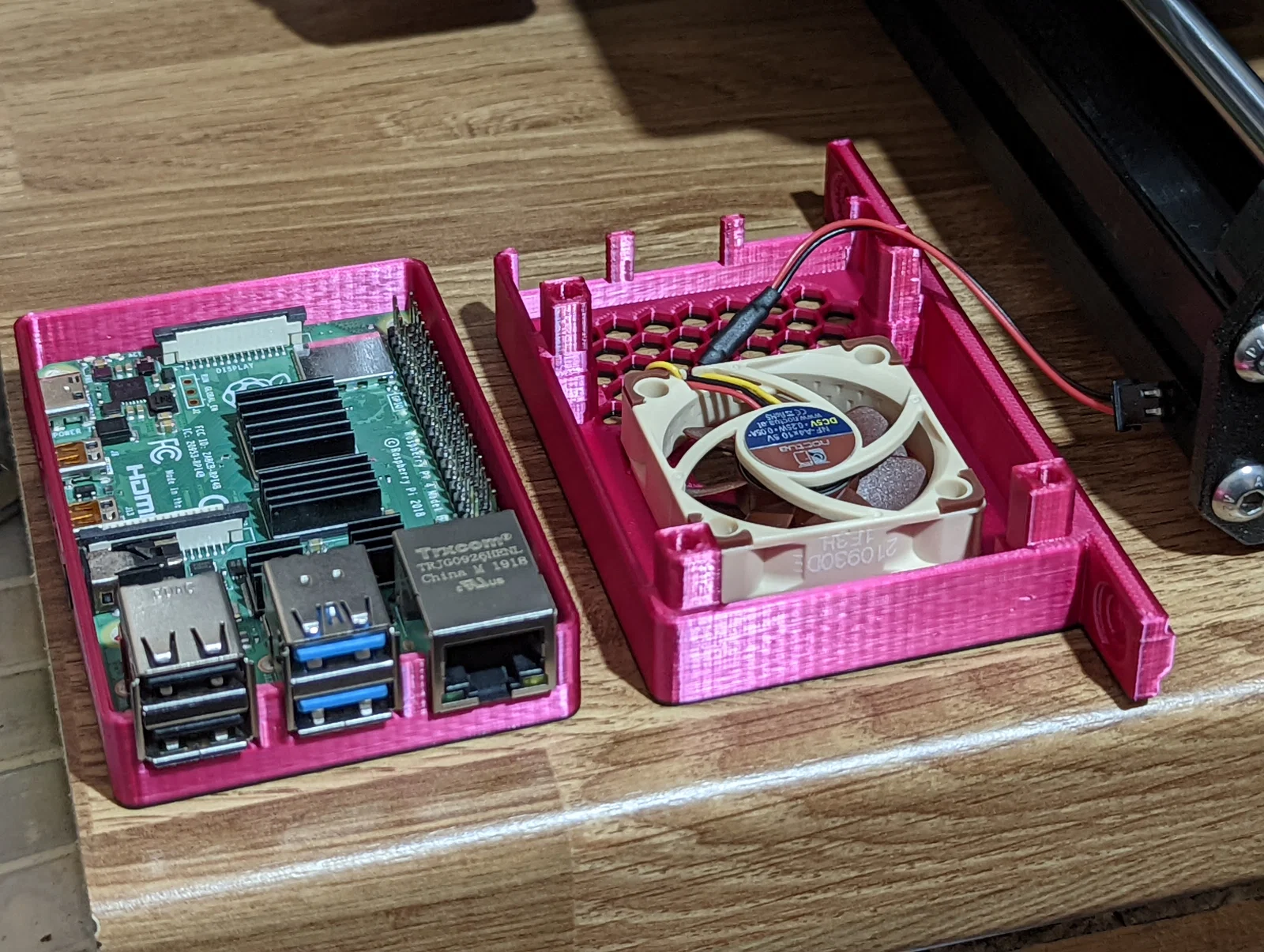

Nắp được giữ bằng 4 con ốc M3x18mm, quạt được bắt bằng 4 con vít đi kèm theo Noctua 40x10, và cả cụm được bắt lên khung bằng 2 con ốc M5x12 kèm T Nuts.

In ở layer height 0.2mm

UPDATE 13/12/2022

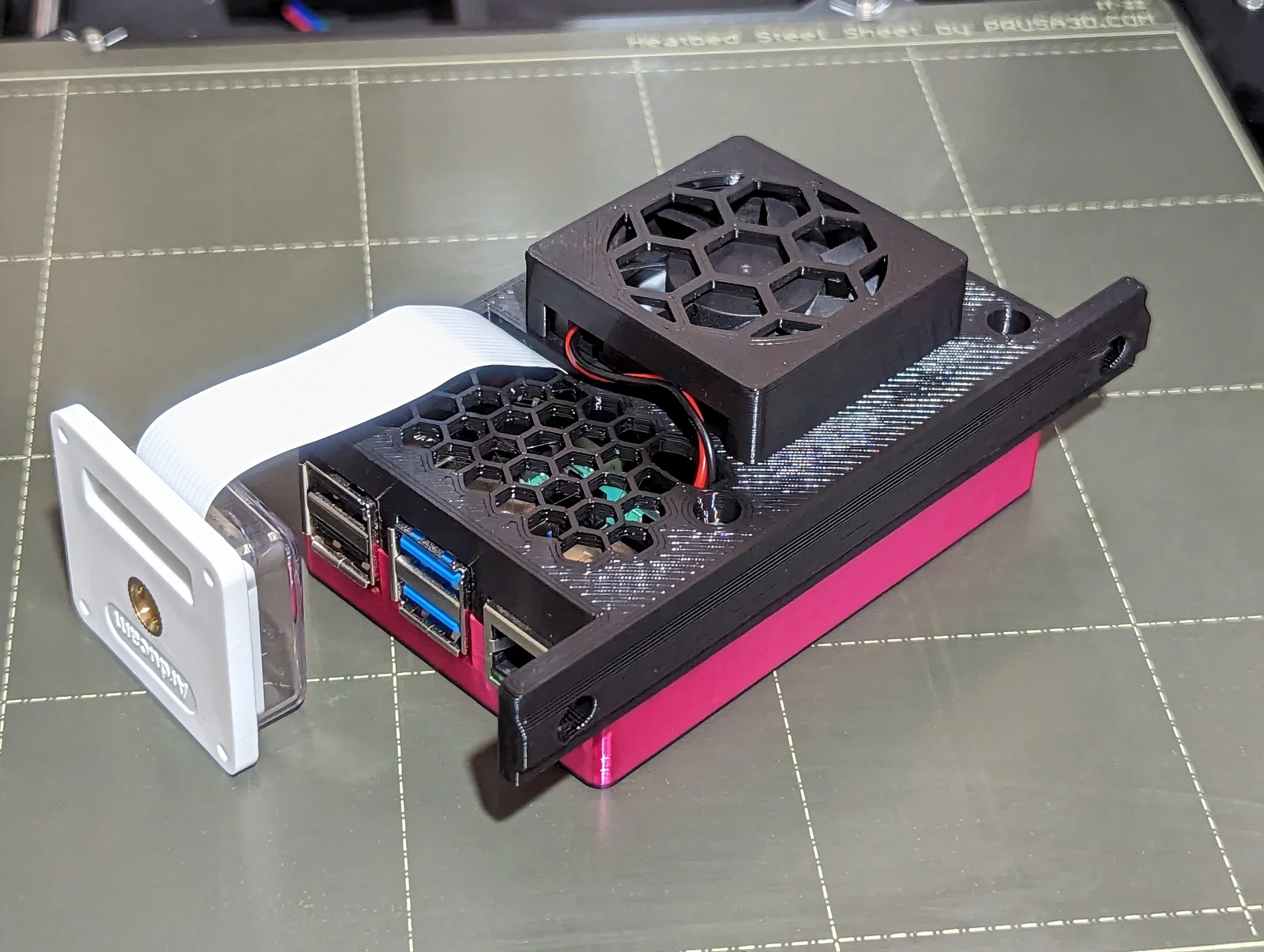

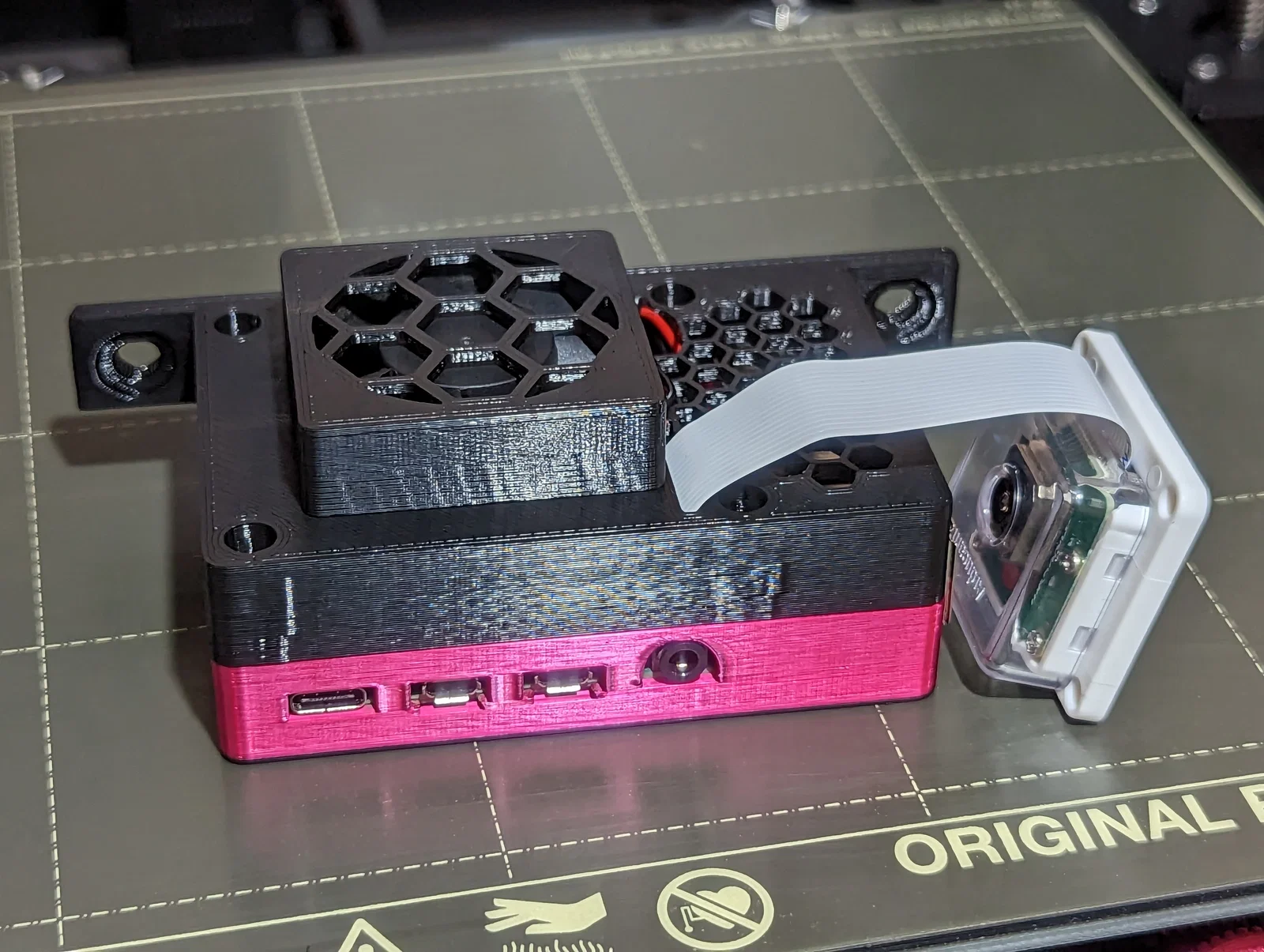

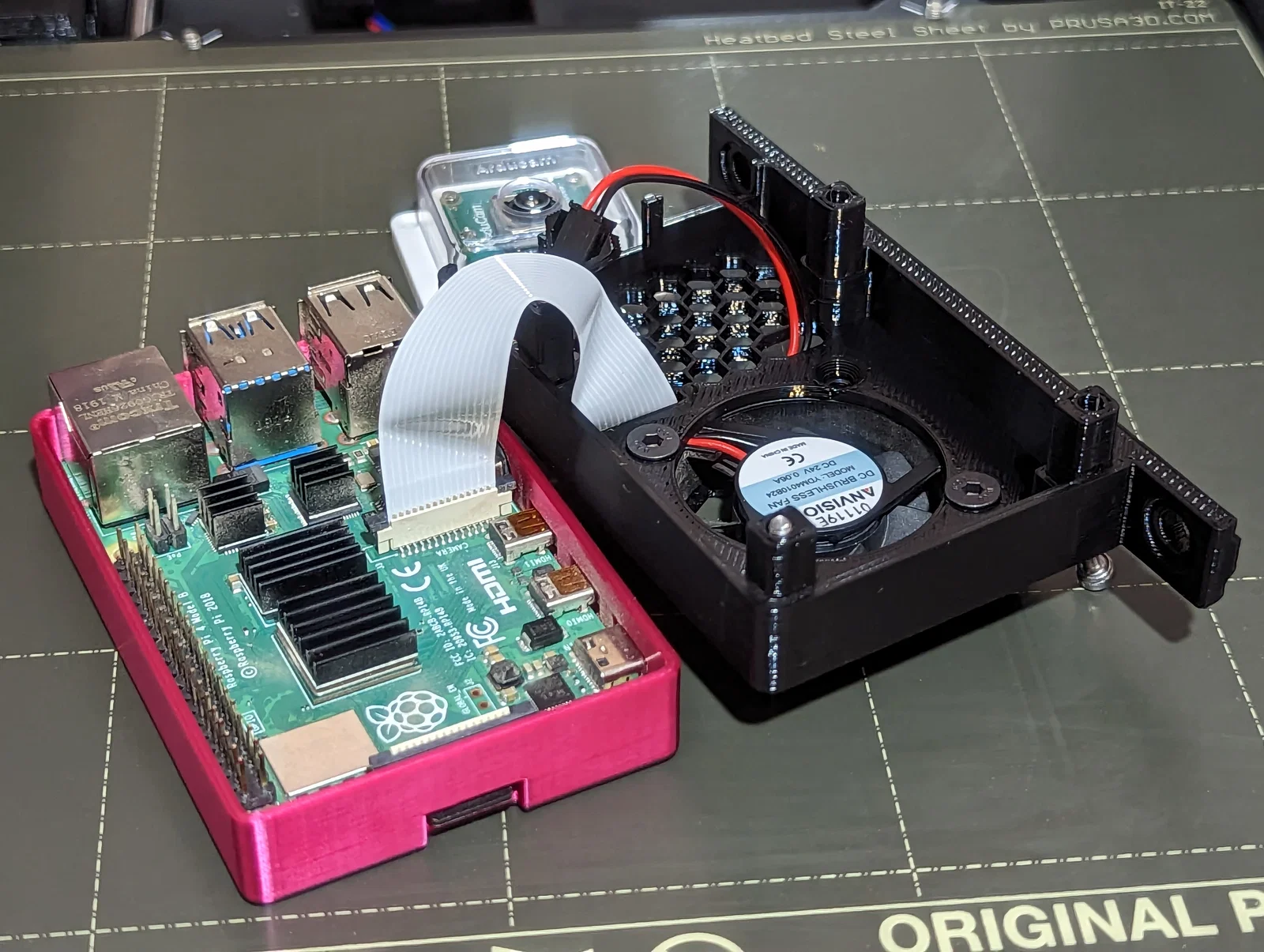

Có bạn hỏi bản có khoét chỗ cho dây ribbon của Pi camera, nhưng giữa quạt và cổng Camera không đủ chỗ để luồn ribbon cable. Nên mình đã upload thêm phiên bản thứ hai của phần nắp trên, cho phép gắn quạt lên phía trên của case, đồng thời mình cũng làm thêm lỗ để luồn dây quạt đi qua. Mình cũng làm một cái nắp che quạt dạng push-fit đơn giản. Mình thử với rất nhiều quạt 4010 thì mỗi cái lại hơi khác nhau, nên có thể bạn sẽ cần chỉnh scale trong slicer một chút, nhưng in rất nhanh. Mình thấy dễ hơn nếu lắp nắp che quạt trước rồi mới bắt quạt vào case. Mình có thêm vài hình mới để bạn tham khảo.

Cảm ơn
