Rivet khóa (Locking Rivet) / Binding Post
Mẫu Locking Rivet/Binding Post gồm Rivet Post và Rivet Washer, khóa với nhau bằng một đoạn filament luồn vào lỗ giữa để làm chân khóa xòe ra, hạn chế bị kéo tuột khi chịu lực. Có kèm file Fusion 360.
Mô tả
Con rivet/binding post này khóa lại với nhau bằng một đoạn filament ngắn để giúp tránh bị tuột/rời ra khi chịu lực kéo.

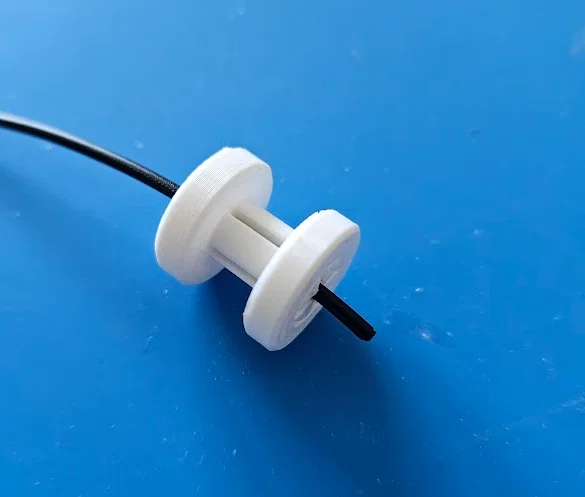

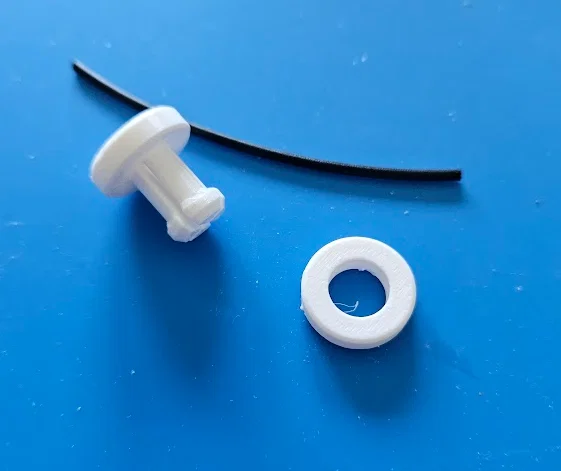

Có 2 phần: Rivet Post và Rivet Washer. Washer được thiết kế để bấm (snap) qua đầu của post. Một đoạn filament sẽ được luồn vào lỗ xuyên (thru hole) ở giữa rivet post, làm các chân khóa (locking legs) trên post xòe ra. Có tạo một chút độ dôi (interference) để giữ filament nằm yên tại chỗ.
Có kèm file Fusion 360. Kích thước có thể chỉnh bằng cách thay đổi các tham số (đường kính, chiều cao, v.v.).
Lưu ý: dung sai (tolerance) của mẫu này rất sát.
Cài đặt in (Print Settings)
PETG (chưa thử in thiết kế này bằng PLA)
Bambu X1C
0.16mm Optimal
Arachne, outer/inner wall order
3 walls, 3 top, 3 bottom, 25% adaptive cubic infillGiấy phép
