Case Raspberry Pi-3 với PoE+ Hat

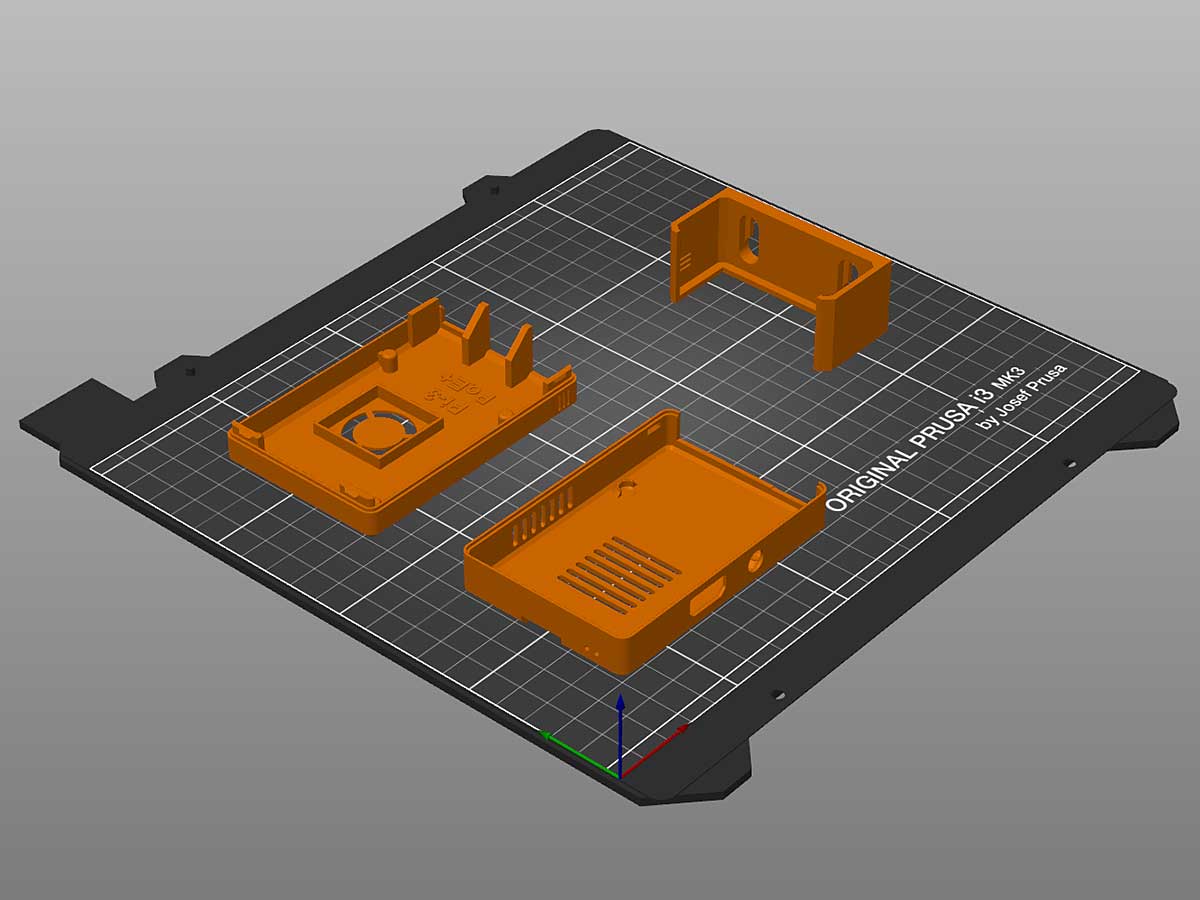

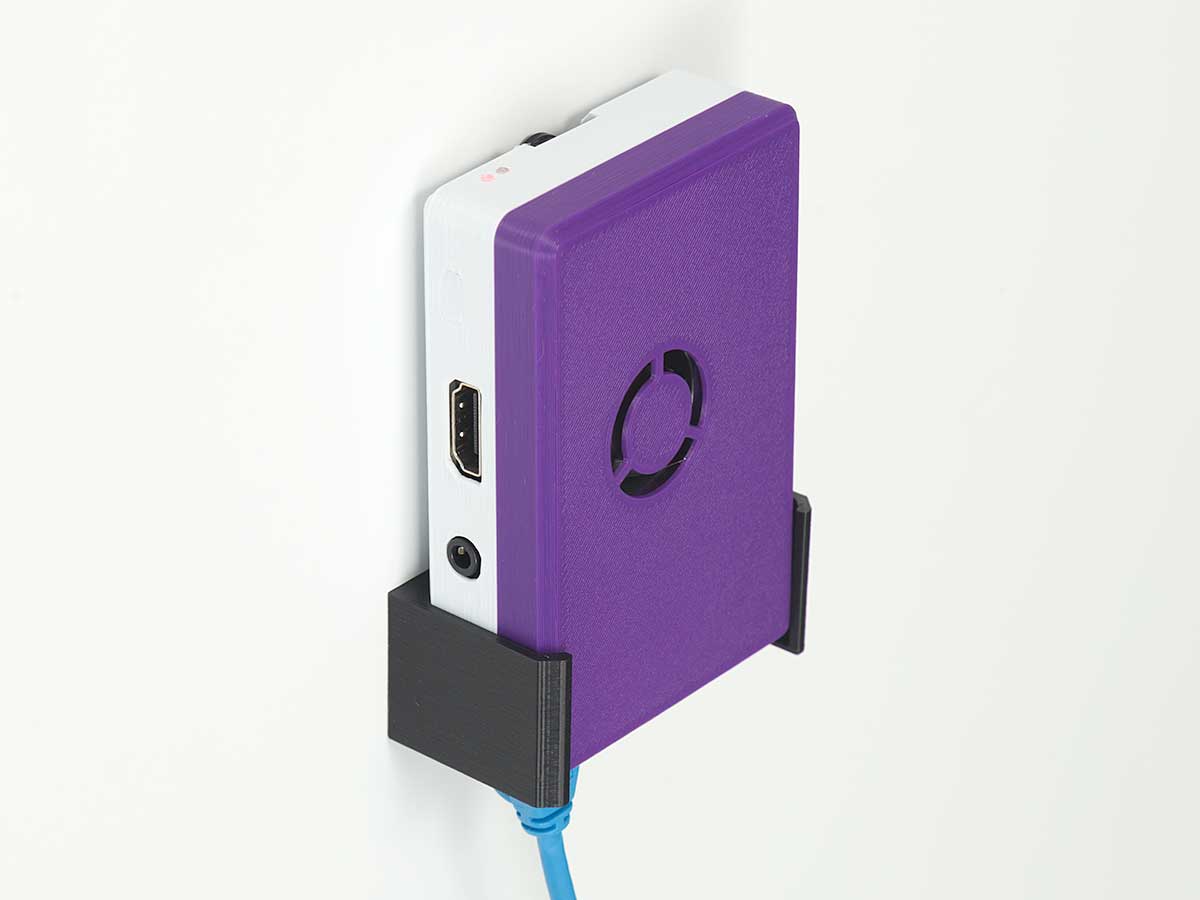

Đây là một cái case gọn gàng, đúng kiểu “làm là dùng” cho Raspberry Pi-3 kèm phiên bản mới hơn của PoE+ Hat. Case dạng kẹp (clip) với nhau nên không cần ốc vít, và nếu bạn cần bắt cố định lên đâu đó thì có thêm một cái mounting bracket rời.

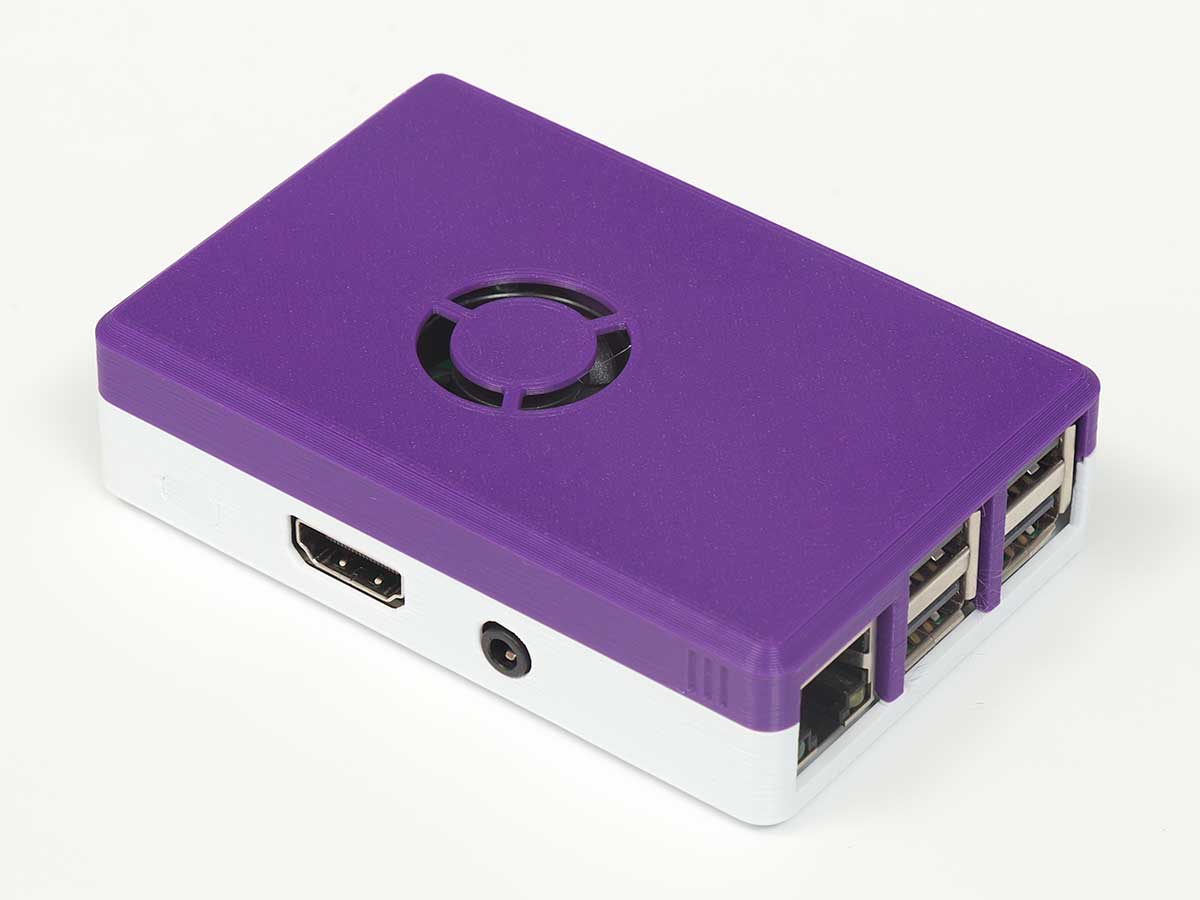

Thiết kế để bạn gắn PoE+ Hat lên Pi-3 bằng bộ ốc và spacer đi kèm. Sau đó cả cụm sẽ trượt vào phần đế, rồi bạn kẹp nắp (lid) vào. Bản thân PoE+ Hat có quạt 1" nên mình có chừa các khe thoáng ở hông để đảm bảo luồng gió đi qua CPU và xuyên qua hat.

Lưu ý là cổng nguồn USB bị che. Mình làm vậy có chủ ý vì khuyến nghị là không nên cấp nguồn cho Pi qua USB khi đang gắn PoE hat. Theo spec sheet của họ:

When the Raspberry Pi PoE+ HAT is connected to your Raspberry Pi, your Raspberry Pi should only be powered through the ethernet cable. Do not use any additional method to power the Raspberry Pi

Nếu bạn có sẵn, bạn có thể nhét/ấn một đoạn filament trong 1.75mm loại trong suốt vào các lỗ ở đầu case để làm “light tunnel” cho 2 đèn LED trên Pi.

Mẹo: Mình để ý có một tụ điện ở mặt dưới của PoE+ Hat nằm khá sát với phần trên của cổng HDMI. Không dám nói là sẽ bị chạm chập, nhưng dán một miếng băng keo điện lên phía trên cổng HDMI thì cũng không phải ý tệ.

Tháng 5/2024: Mình đã cập nhật nắp để phần viền quanh quạt không còn cao như trước, vì một vài phiên bản hat bị cấn vào một linh kiện.
