LowRider 3 CNC: Table extenders dùng metal struts + hỗ trợ endstop/tensioner v1.1

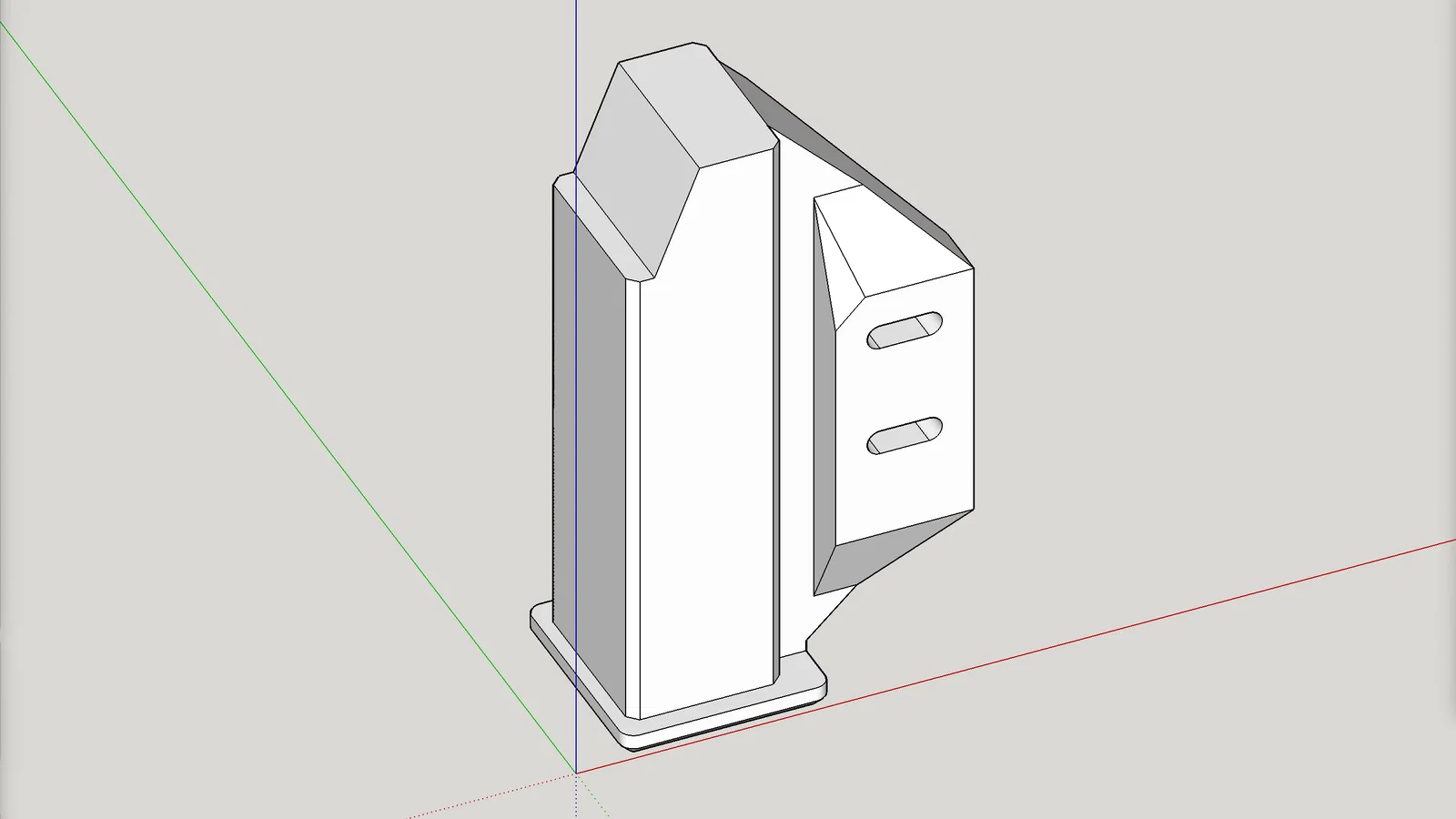

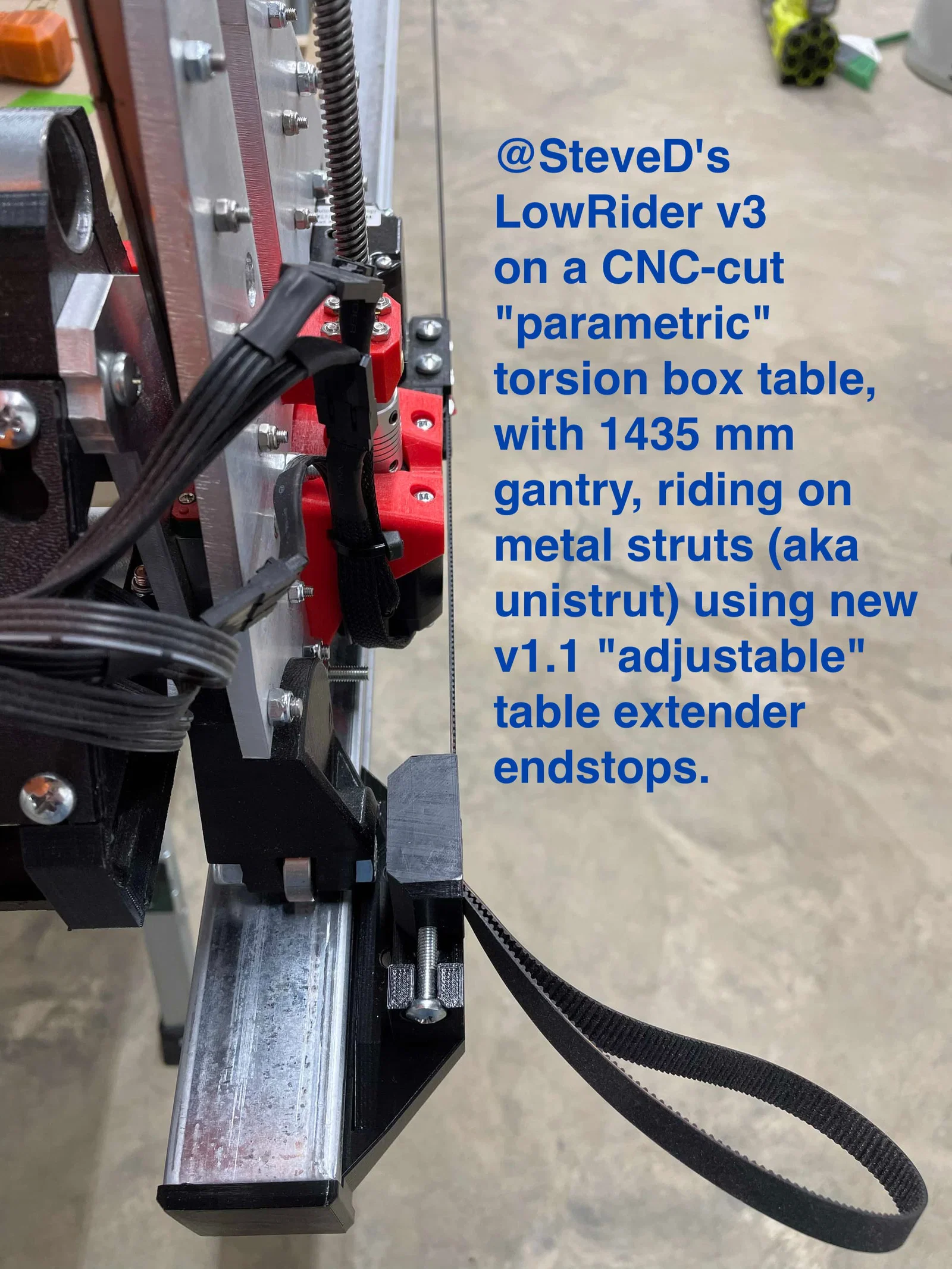

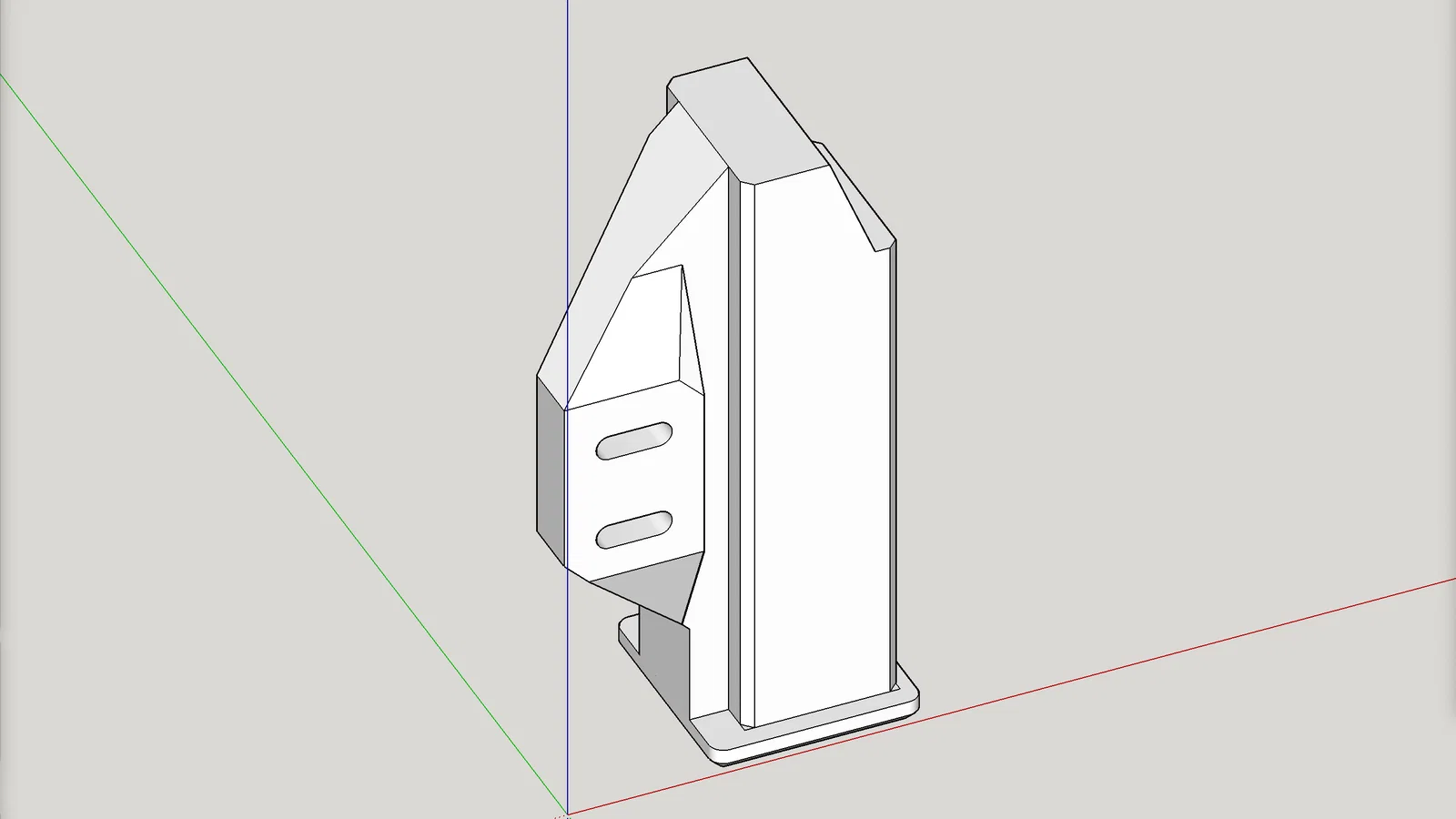

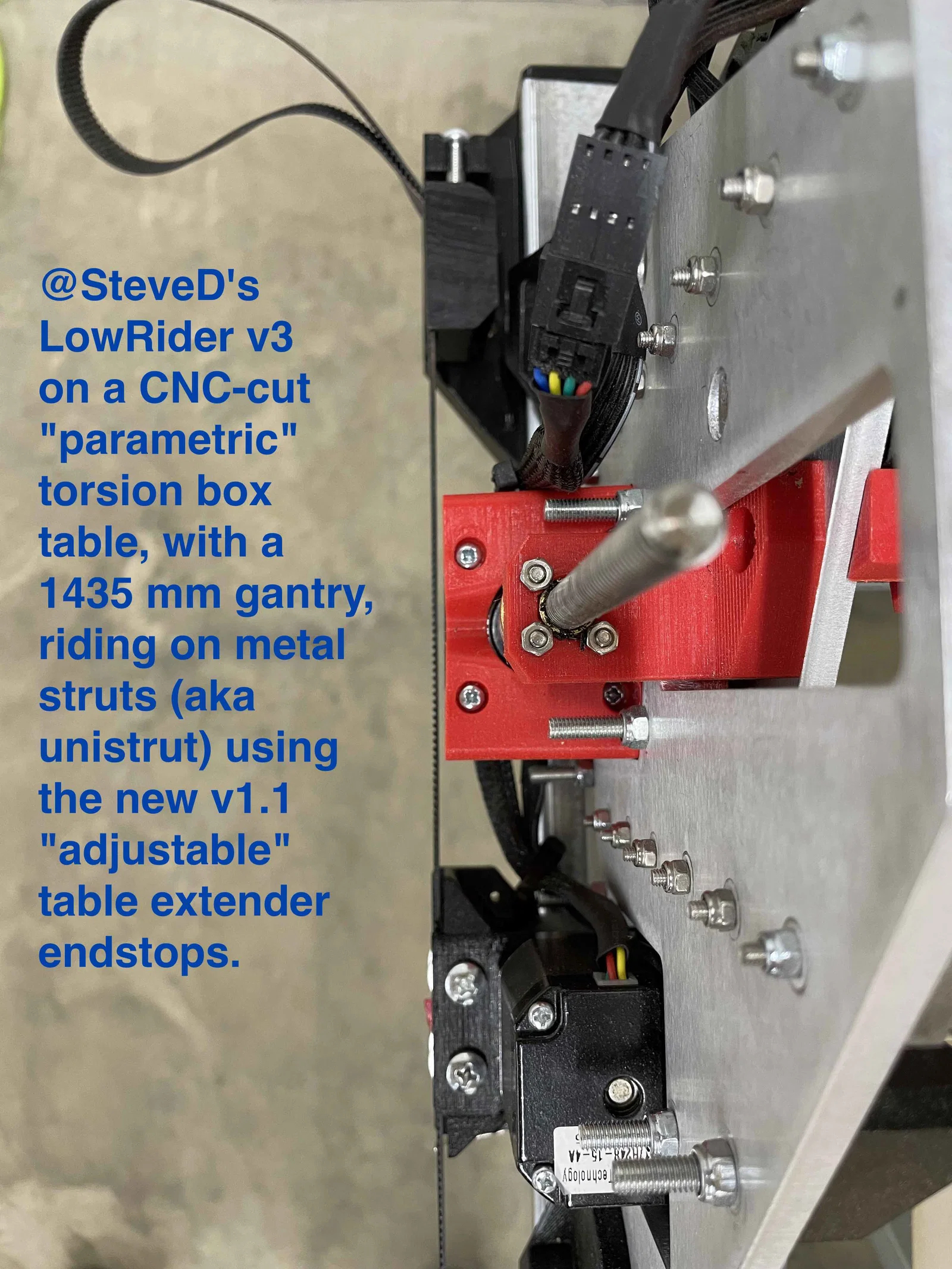

LƯU Ý: Vào tháng 9/2023, một anh em maker bên V1E ( @steved trên forum V1E) cần thêm chút khả năng canh chỉnh vị trí cụm mount belt-tensioner+endstop bên phải trên con LowRider dùng metal struts, nên mình làm bản remix v1.1 này từ thiết kế gốc, cho phép canh chỉnh được 10mm. Nếu dàn gantry trục X của LR3 của bạn hơi dài (không quá 10mm), bạn có thể dùng bản v1.1 mới này. Phần thay đổi duy nhất là 2 mount bên phải (“LR3 Tensioner Extender Front RIGHT” và “LR3 Tensioner Extender Rear RIGHT”). Muốn quay lại thiết kế gốc thì bấm vào đây.

NOTE: Tính tới ngày 19/09/2023, vẫn chưa có bản “WOOD INSERTS EDITION” cho thiết kế v1.1 này. Nếu sau này có ai làm, mình sẽ cố gắng link từ đây.

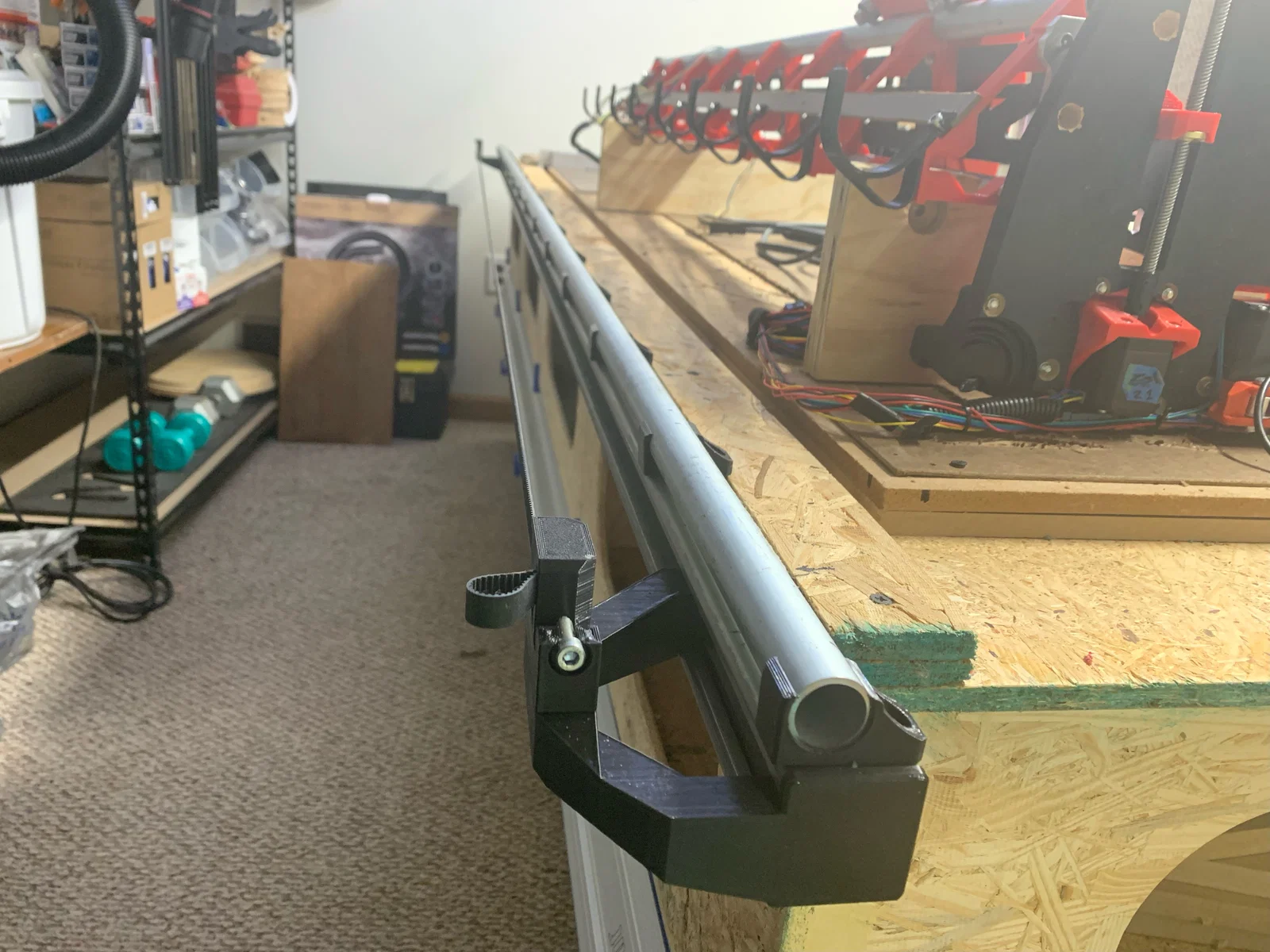

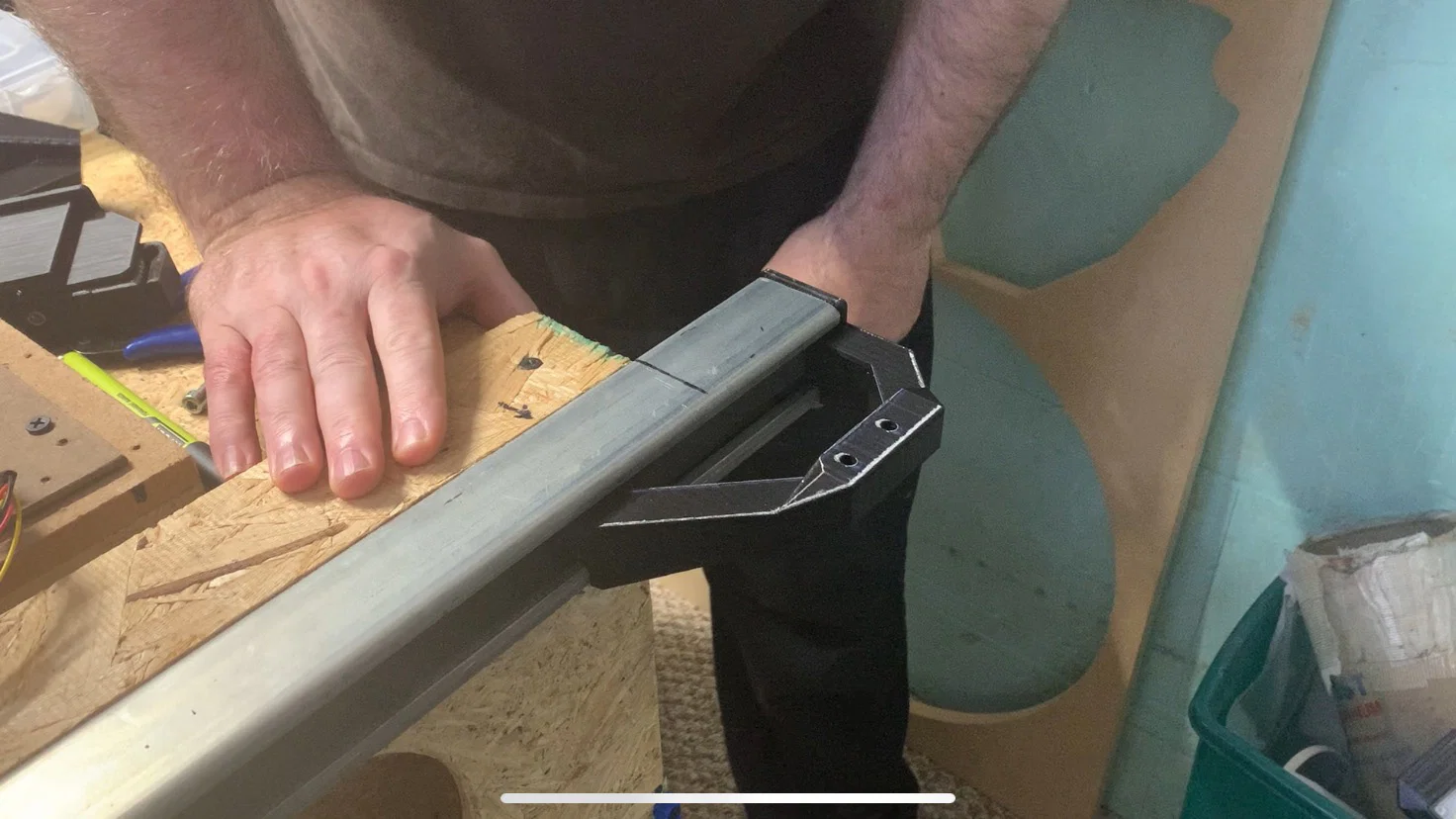

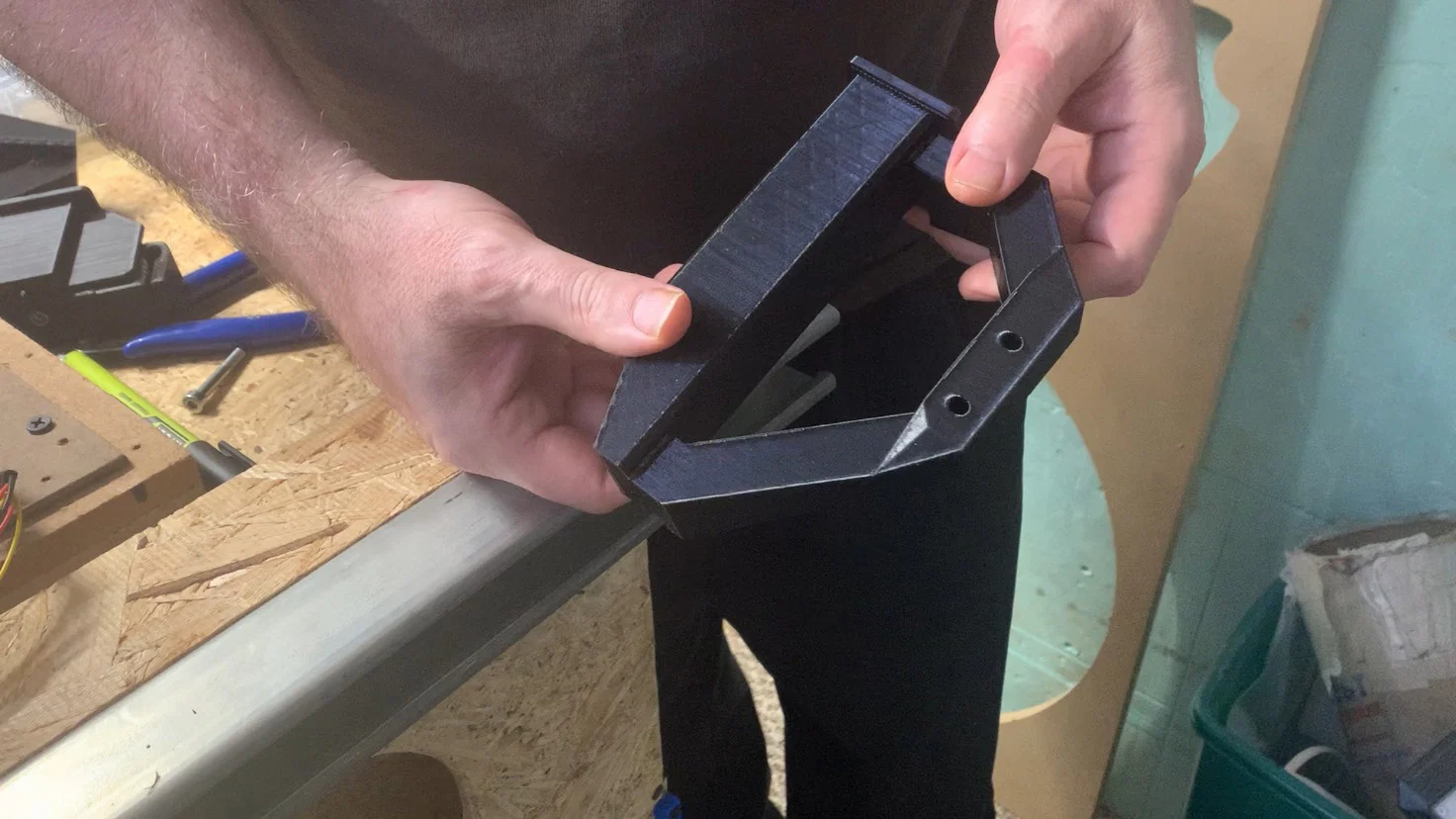

Mình nâng cấp LowRider v2 lên LowRider v3. Thường thì làm vậy sẽ cần bàn rộng hơn nếu bạn muốn giữ nguyên vùng cắt. Tuy nhiên, nếu bàn LowRider 2 của bạn đang dùng metal struts, thì bạn có thể gắn mấy cái “end-caps” mình thiết kế để nới “tầm với” của bàn, nhờ đó tận dụng lại cái bàn hiện có mà không cần làm rộng ra. Với mấy cái extender này, mình vẫn cắt được tấm MDF 49" x 97".

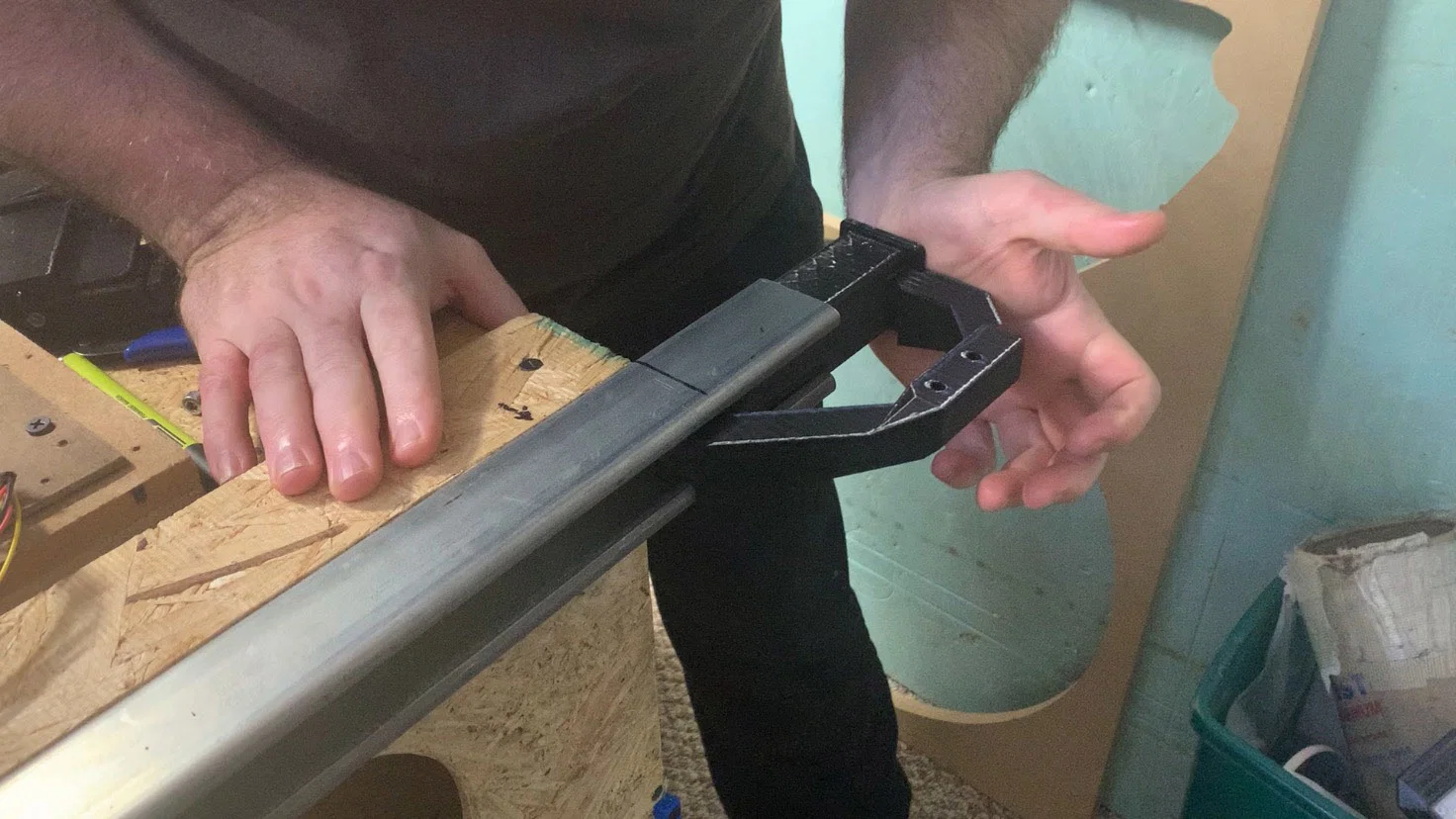

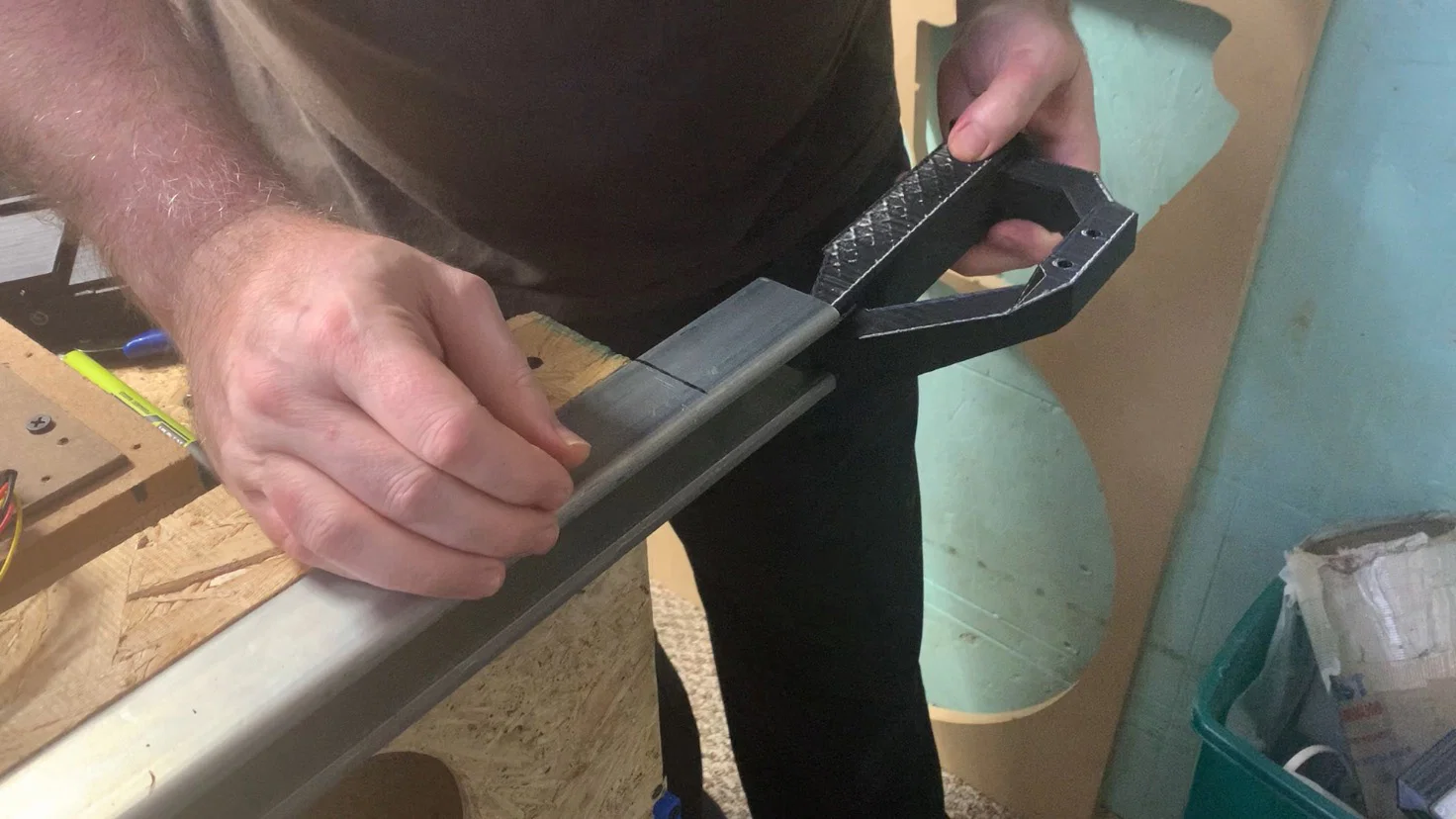

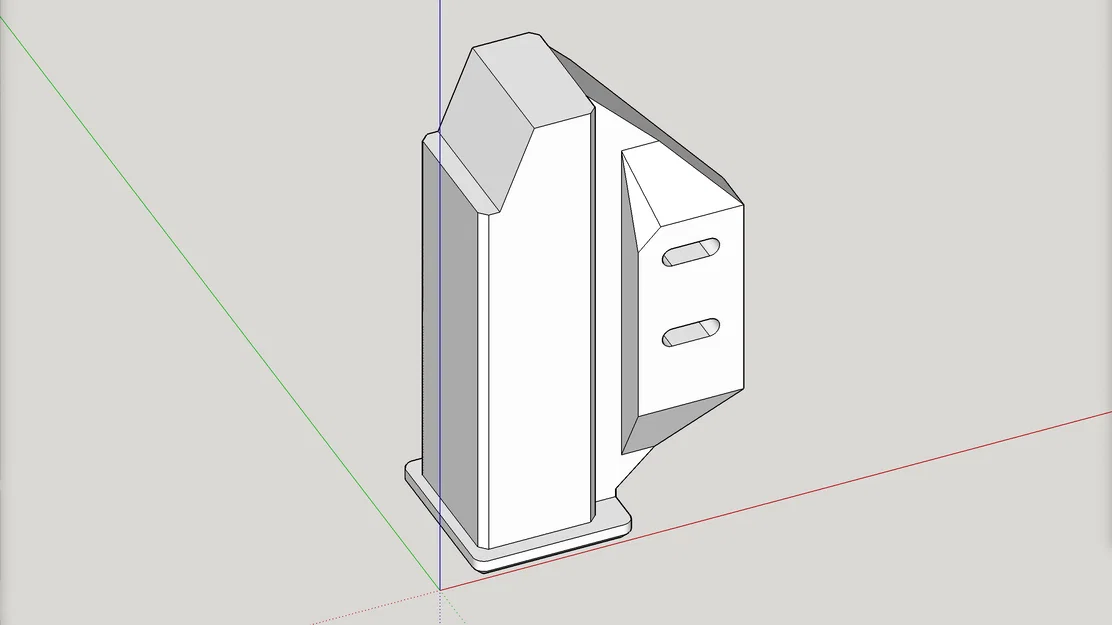

Các tensioner base và tensioner mount LowRider 3 (V1 Engineering) bản gốc sẽ bắt trực tiếp vào các phần này.

Lưu ý quan trọng (Caveat):

• Các tensioner base LowRider 3 bản gốc của V1 Engineering có lỗ khoan dành cho ốc hơi nhỏ hơn, nên mình đã khoan rộng ra để dùng được M5.

Notes:

• Tính đến 03/05/2024: Có cung cấp 2 folder cho thiết kế này:
  • Regular cho Y rail nằm bên phải (LR3 stock)
  • Mirrored cho Y rail nằm bên trái (LR3 mod)
• Ở mặt dưới hai bên của mỗi góc có rãnh giữ nut (nut capture slots), mỗi góc nhận 2 ê-cu M5, rồi bạn có thể bắt tensioner bases vào đó.

Quá trình mình nâng cấp LowRider v3 được mình ghi lại chi tiết trên forum V1 Engineering ở đây: https://forum.v1engineering.com/t/on-upgrade-path-lr2-lr3-clarksburg-wv-usa/32920/

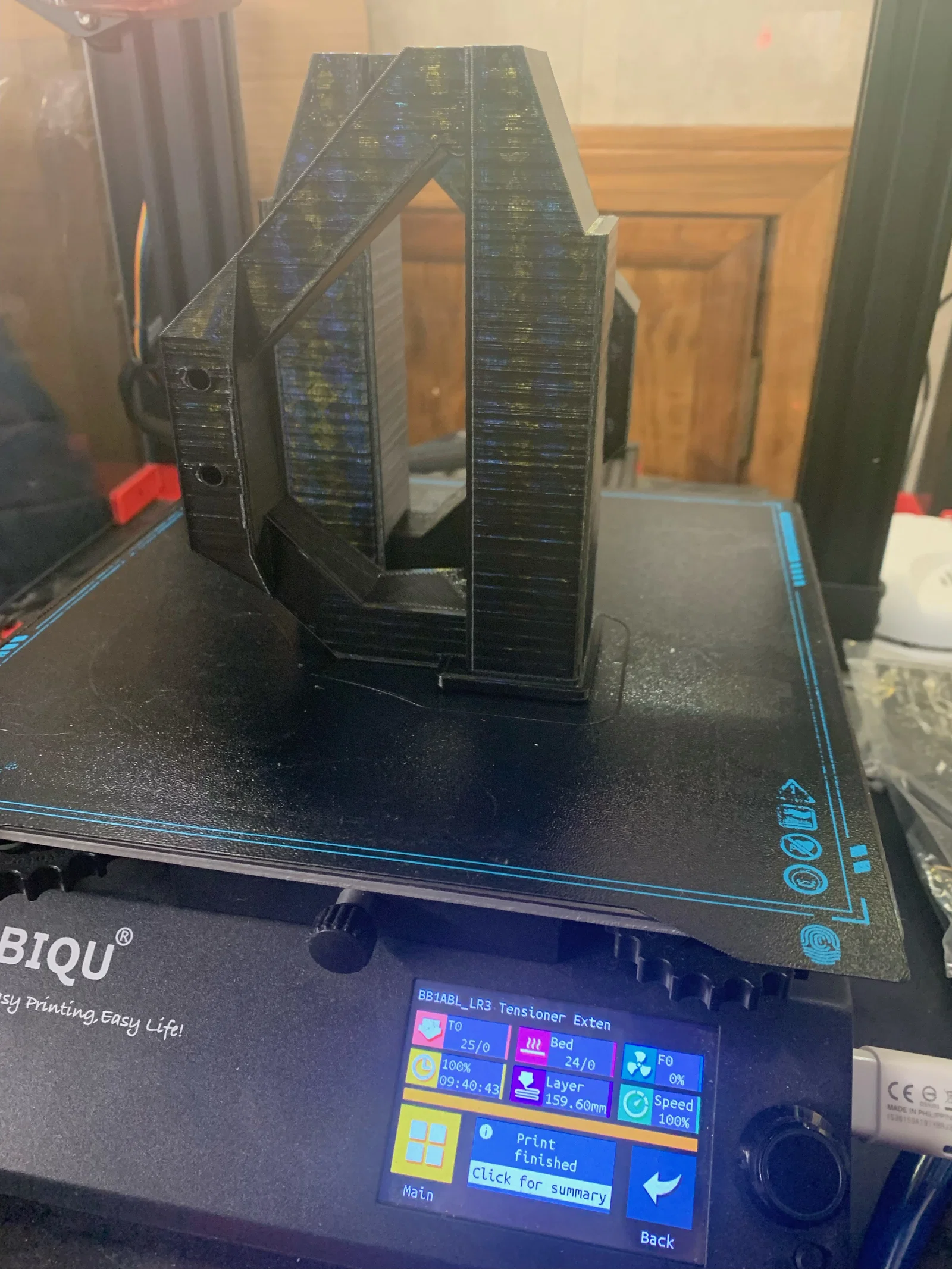

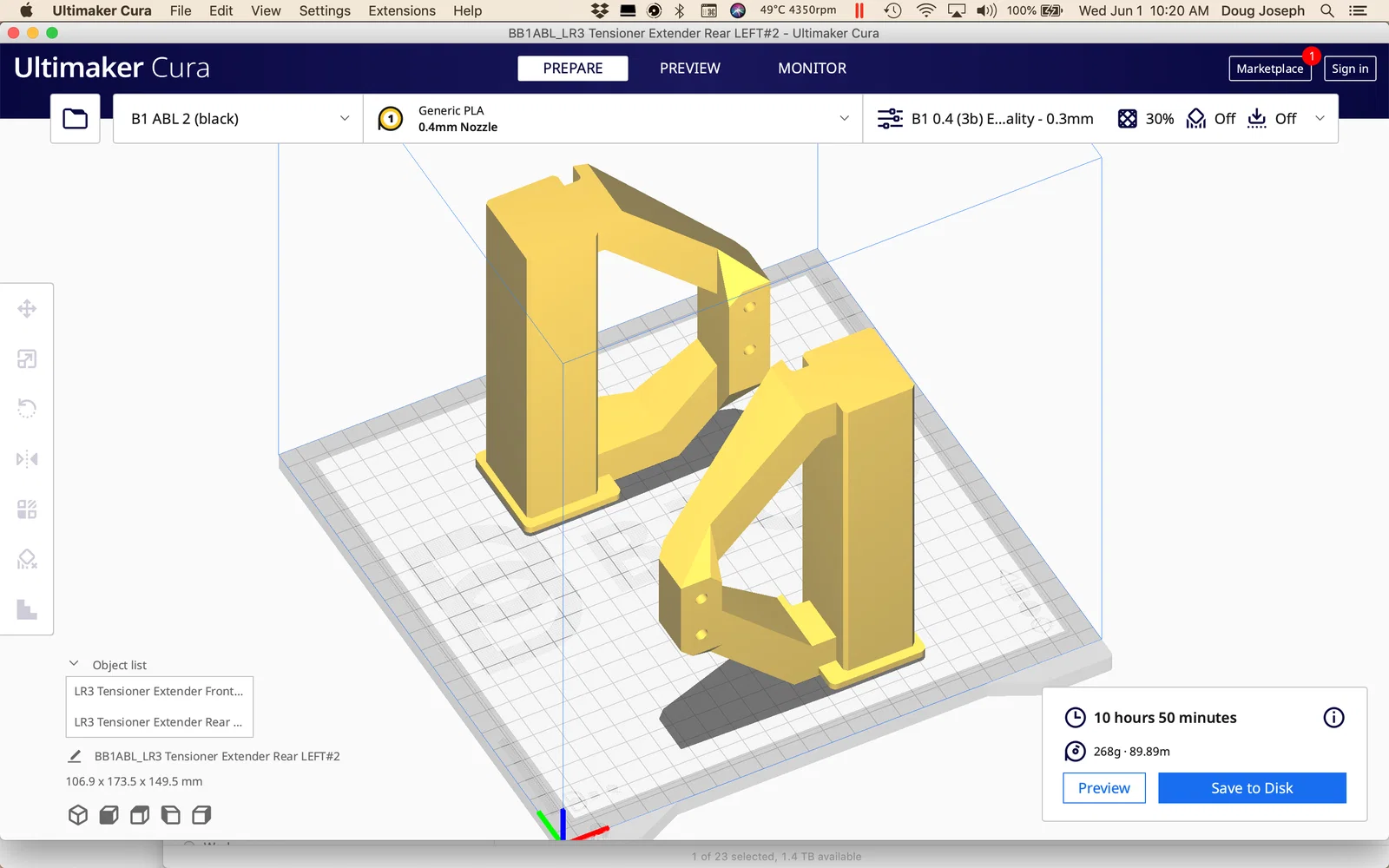

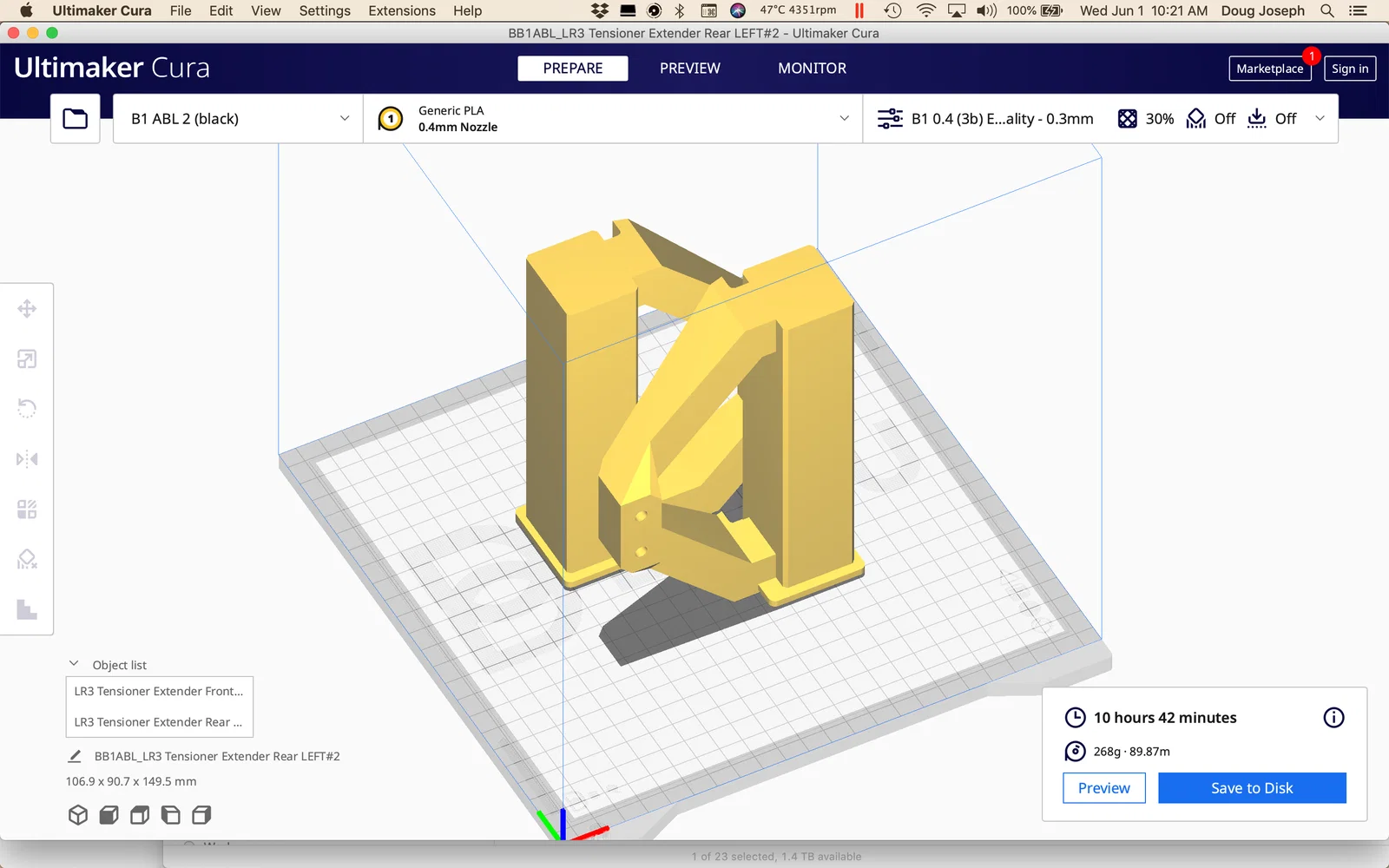

Bạn nên in cho nó thật cứng; không phải chủ yếu để khỏi gãy mà là để hạn chế bị flex (bị oằn). Mình in với wall dày 1.8mm, tương đương 4 ½ perimeter walls — nếu dùng nozzle 0.4 với setting bình thường. Mình chỉ để 3 walls mà vẫn dày như 4.5 walls là vì mình in với wall line width 0.6mm thay vì 0.4mm. Nozzle 0.4 stock vẫn kéo được kiểu này nếu extruder của bạn đẩy kịp. Mình có 2 máy dùng nozzle 0.6 và vài máy khác dùng nozzle 0.4. Tất cả mình chạy layer height 0.3mm và wall thickness 0.6mm.

Change log:

• Thứ Sáu, 03/05/2024: Thêm bộ không mirrored, và sắp xếp lại toàn bộ file thành 2 folder:
  • Regular cho Y rail nằm bên phải (LR3 stock)
  • Mirrored cho Y rail nằm bên trái (LR3 mod)
• Thứ Ba, 19/09/2023 - upload lại bản đã sửa của 2 extender “Front LEFT” và “Rear LEFT”, do trước đó bị sai. Cảm ơn Steve (@steved trên forum V1E) đã báo và phối hợp sửa. Mình đã xác nhận lỗi và fix lại.
• Thứ Hai, 18/09/2023 - upload lần đầu.
