LowRider 3 CNC - table extenders dùng bàn LR2 (metal struts) cho LR3 - endstop/tensioner v1.0

Ghi chú phiên bản mới 1.1:

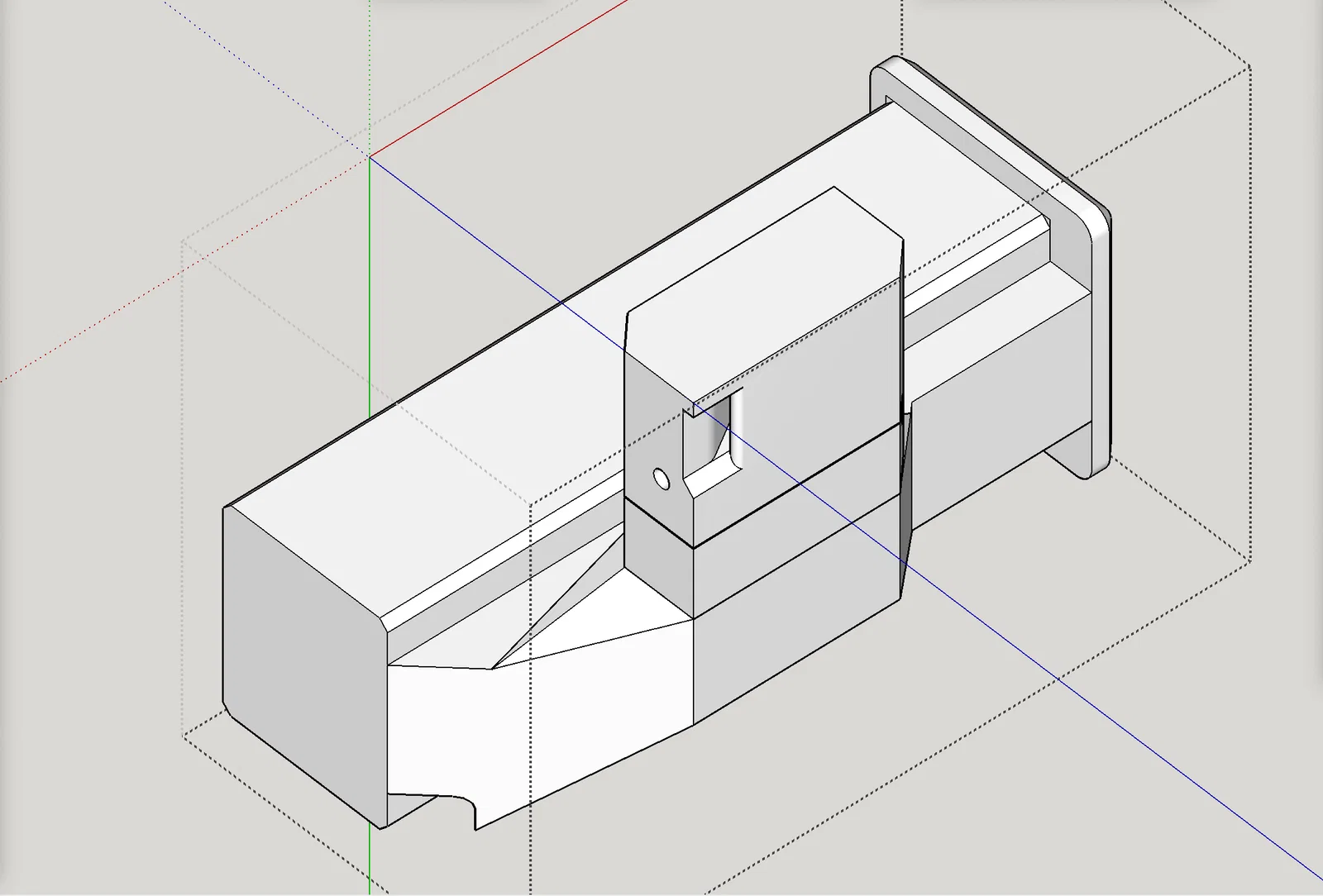

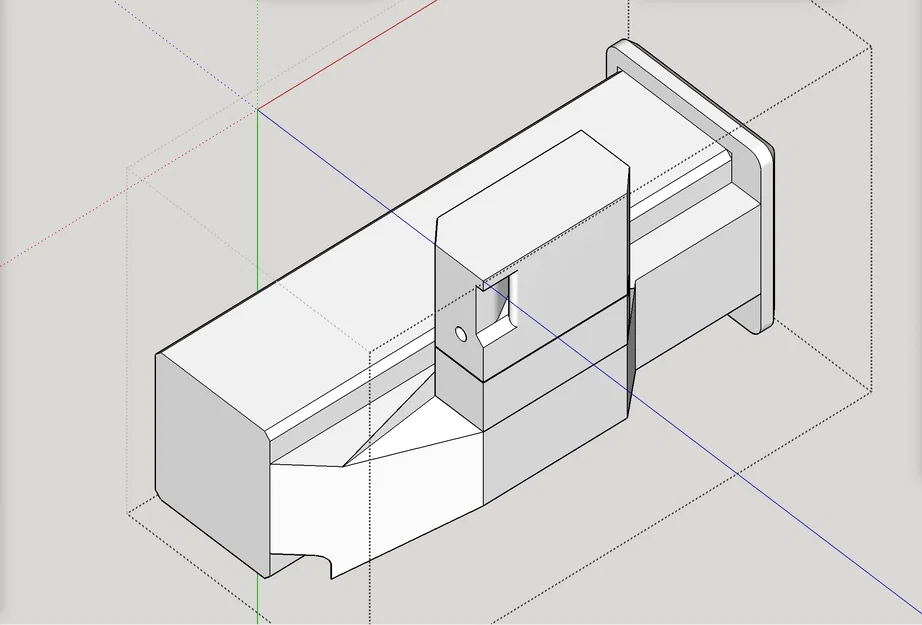

Vào tháng 9/2023, một anh em maker bên V1E ( @steved trên diễn đàn V1E ) cần chỉnh được chút xíu vị trí của cụm mount belt-tensioner+endstop bên phải, nên mình làm một bản , cho phép chỉnh trong phạm vi 10mm. Nếu LR3 X gantry của bạn hơi dài (không quá 10mm), bạn có thể dùng của thiết kế. Khác biệt duy nhất là hai mount bên phải ("LR3 Tensioner Extender Front RIGHT" và “LR3 Tensioner Extender Rear RIGHT”).

Ghi chú cập nhật cũ:

Vào tháng 3/2023, một anh em maker V1E có yêu cầu một bản “WOOD INSERTS EDITION” cho thiết kế này, và mình đã làm. Nếu bạn thích kết hợp làm mộc để giảm thời gian in, . Còn nếu bạn muốn bản gốc “chỉ in 3D”, thì tiếp tục đọc bên dưới. Tính đến 19/09/2023, bản “WOOD INSERTS EDITION” vẫn chưa có phiên bản v1.1.

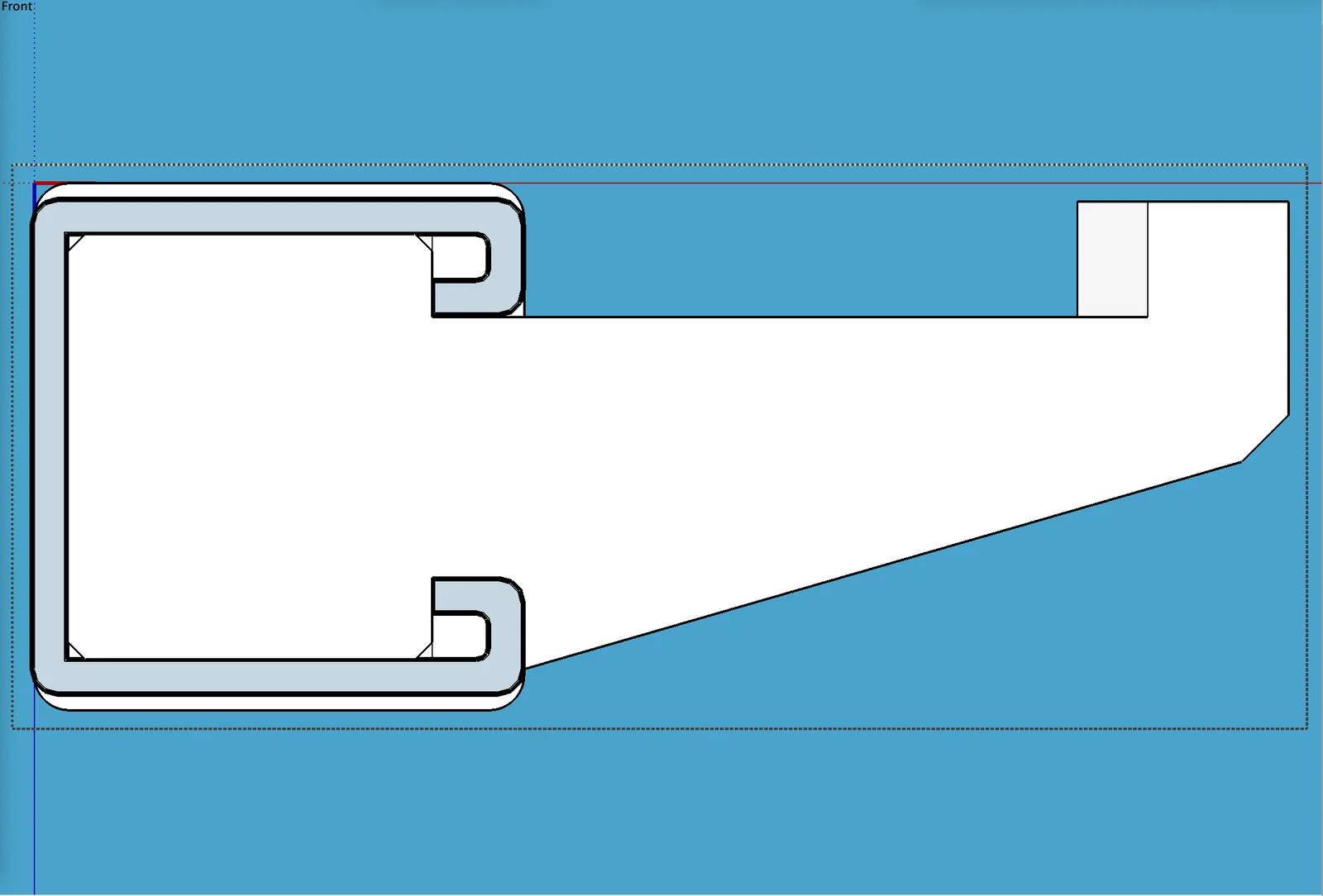

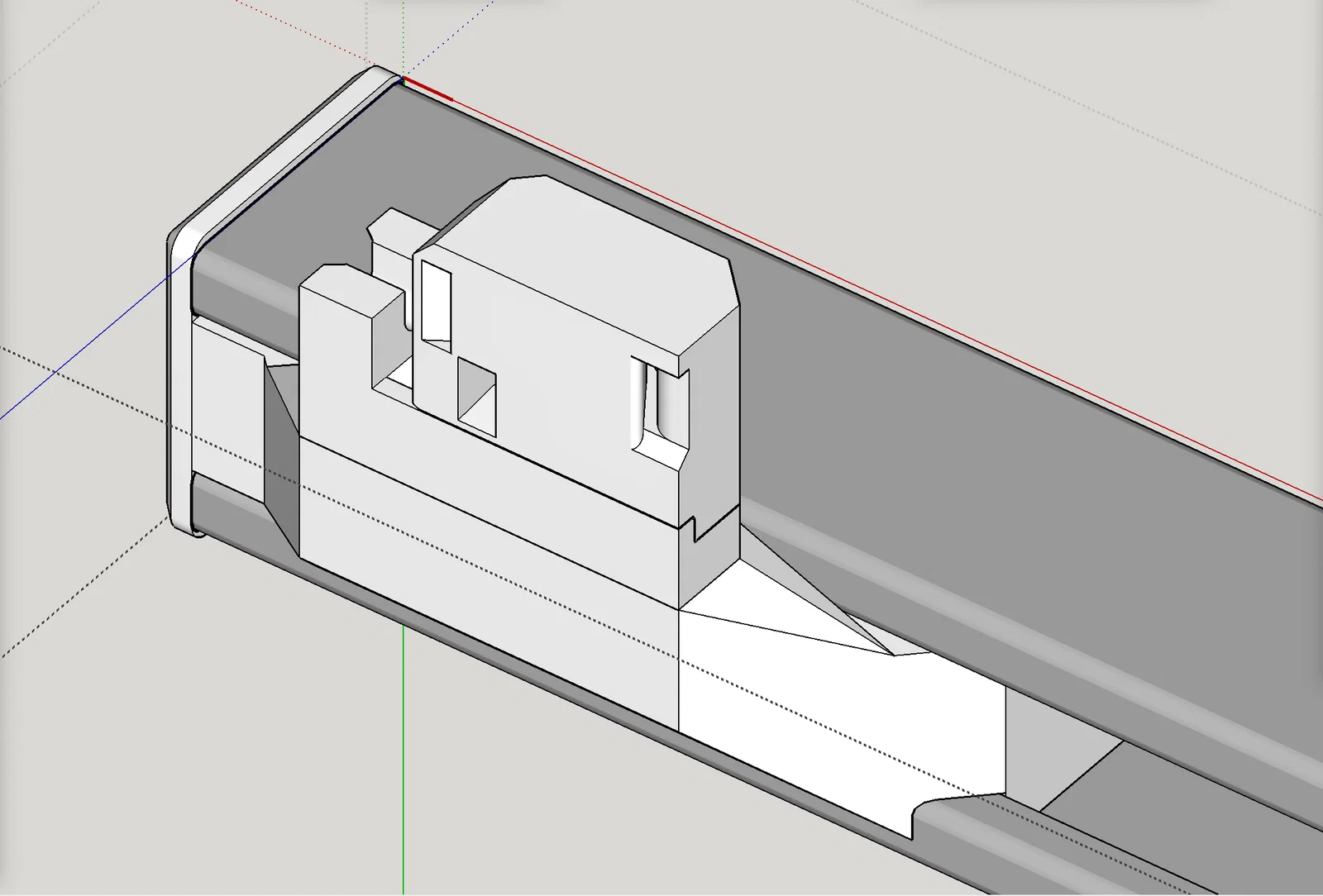

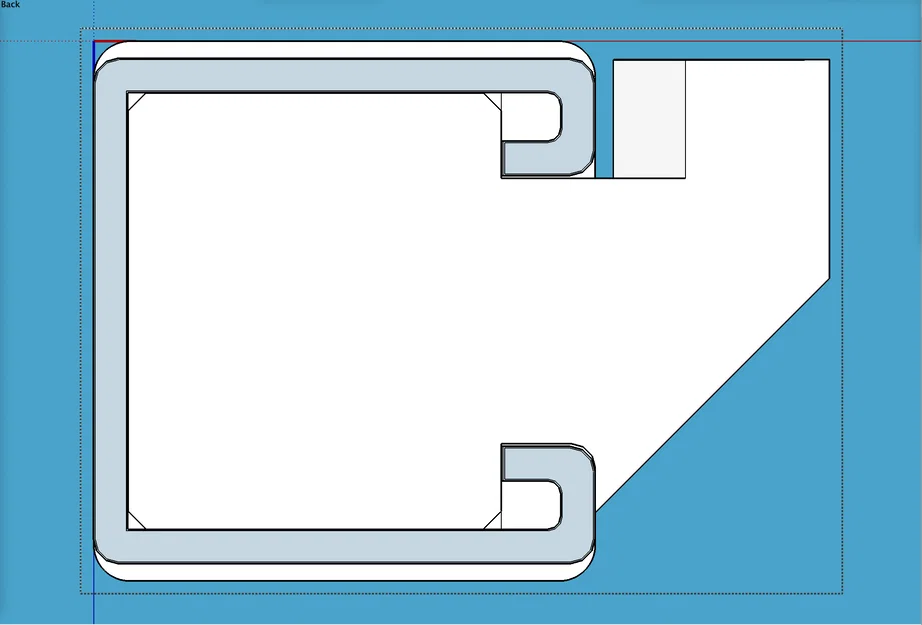

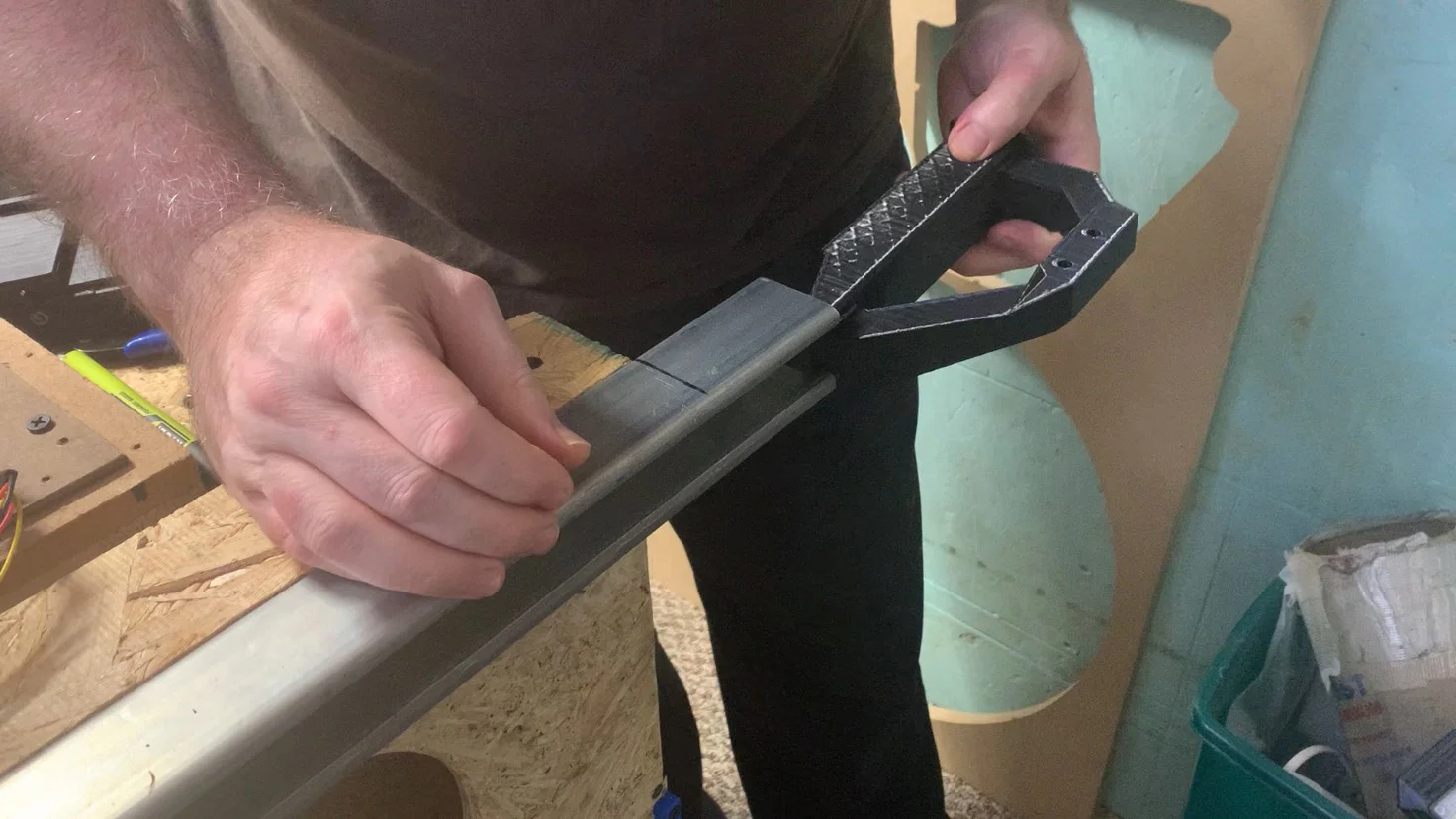

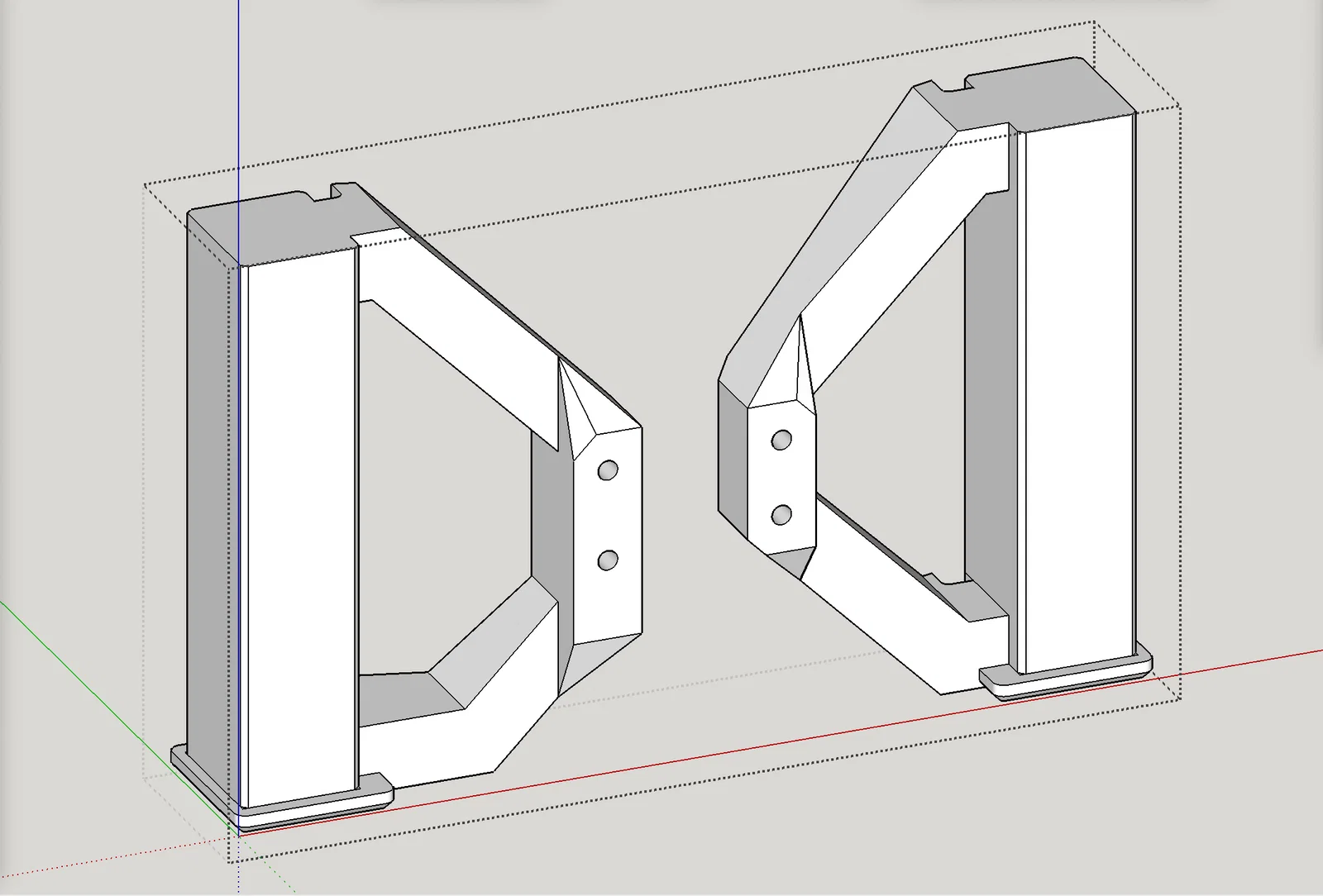

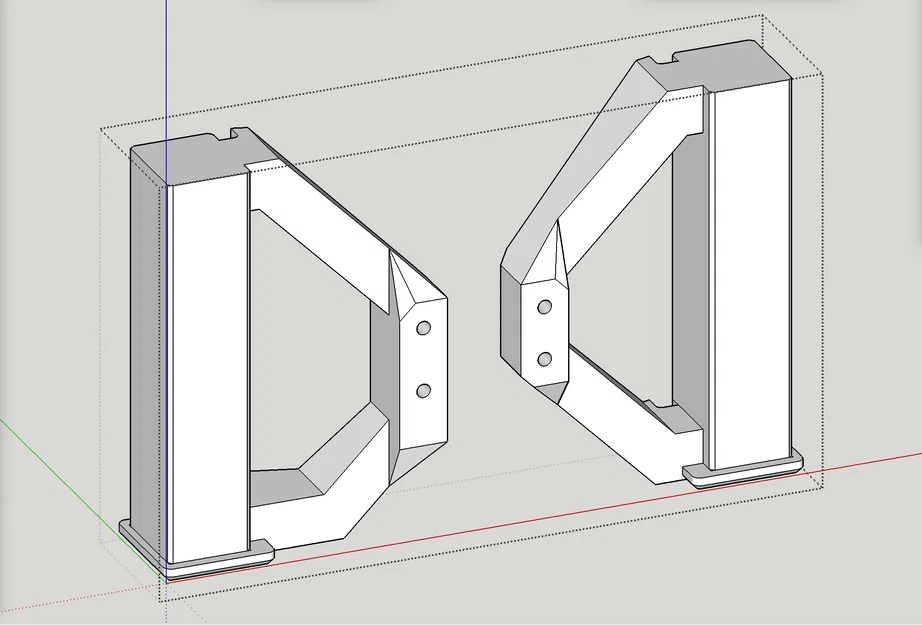

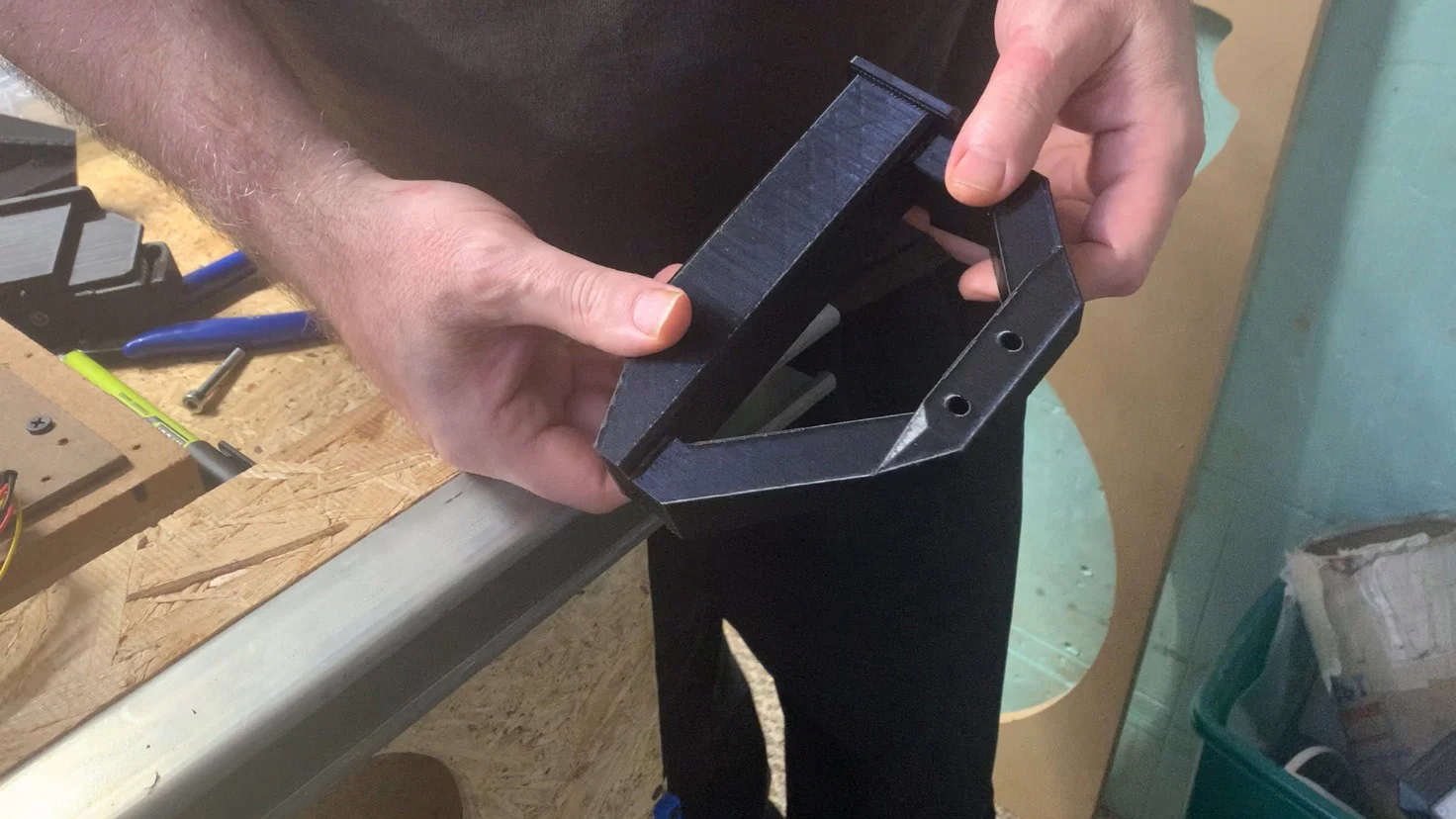

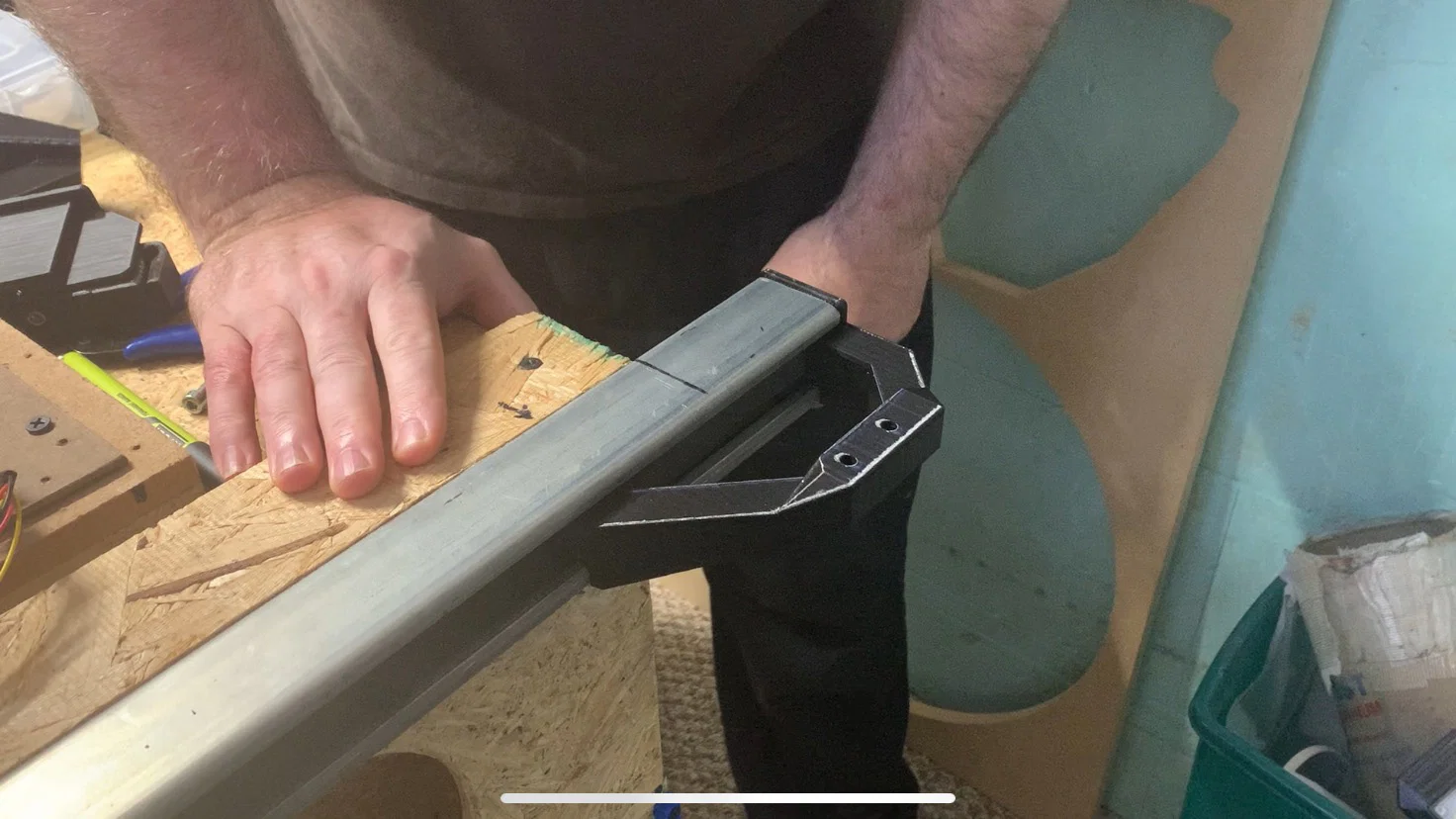

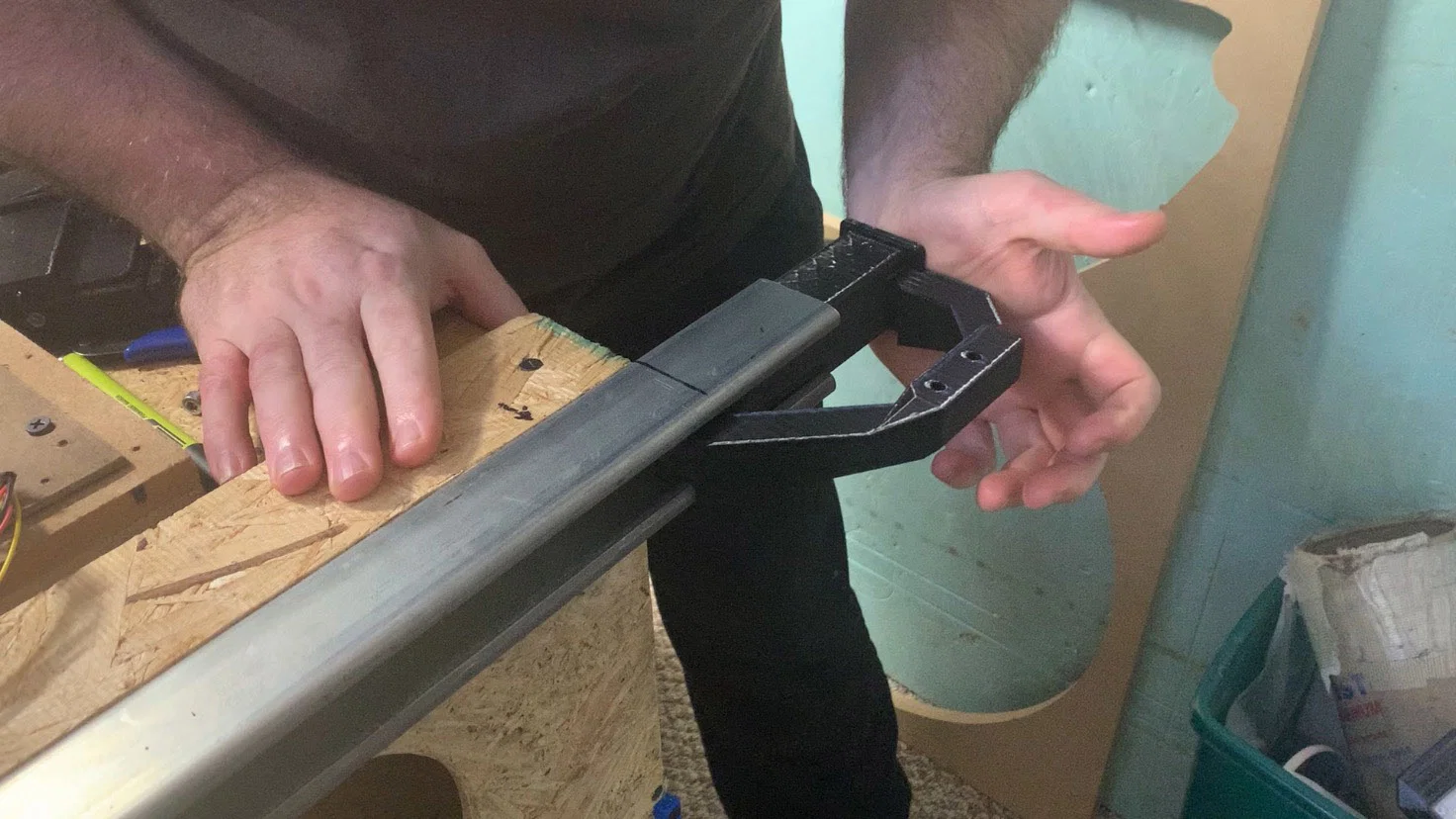

Mình nâng cấp LowRider v2 lên LowRider v3. Thường thì để giữ nguyên vùng cắt, bạn sẽ cần bàn rộng hơn. Tuy nhiên, nếu bàn LowRider 2 của bạn có metal struts, thì bạn có thể gắn mấy “end-caps” mình thiết kế để tăng “reach” của bàn, vậy là dùng lại bàn hiện có mà không cần nới rộng. Với mấy cái extender này, mình vẫn cắt được tấm MDF 49" x 97".

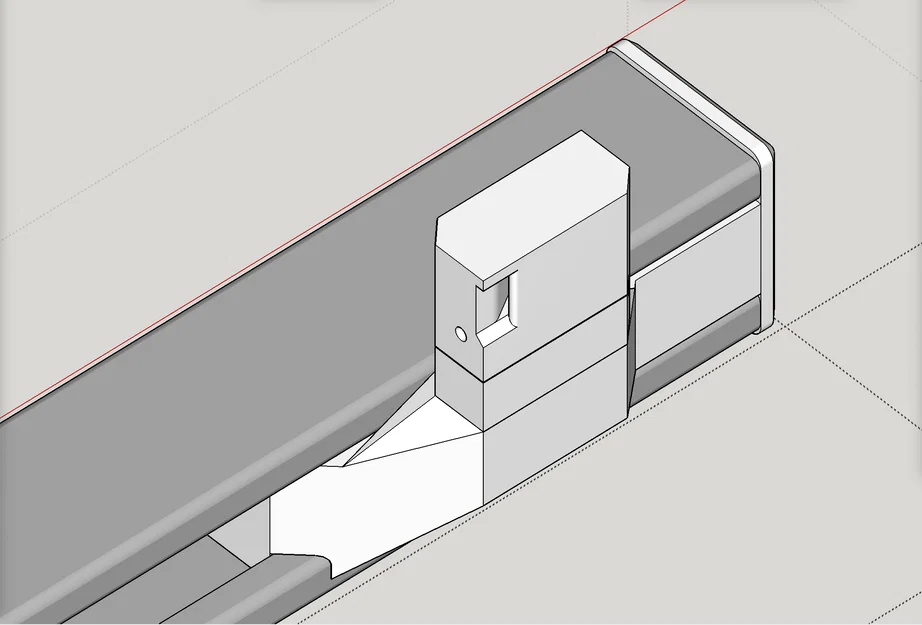

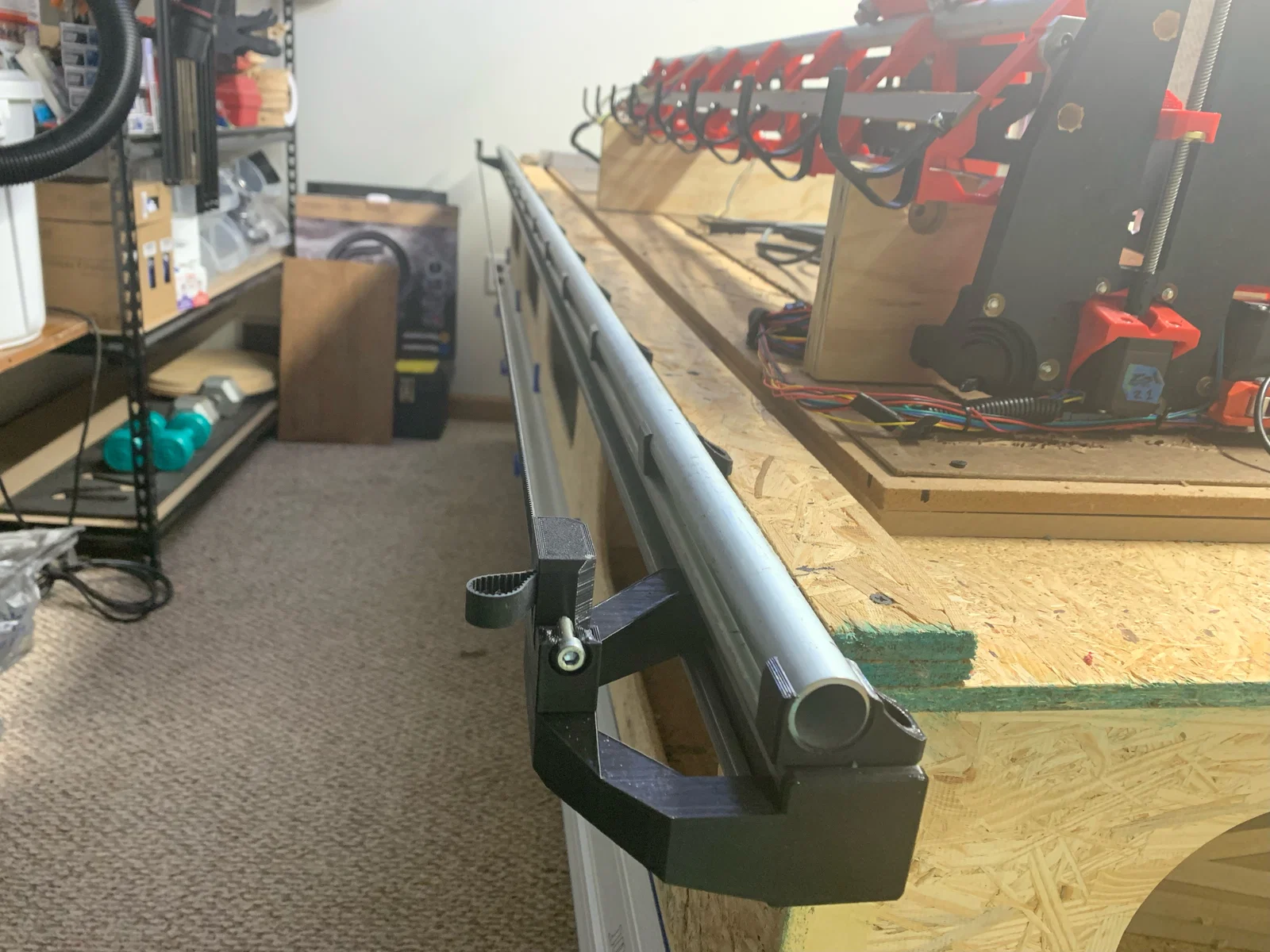

Các tensioner bases và tensioner mounts bản V1 Engineering LowRider 3 nguyên bản sẽ bắt thẳng vào những phần này.

Lưu ý quan trọng:

• Tensioner bases nguyên bản của V1 Engineering LowRider 3 có lỗ thiết kế cho vít hơi nhỏ hơn, nên mình đã khoan rộng ra để dùng được M5.

Ghi chú:

• Tính đến 03/05/2024: Có cung cấp 2 folder cho thiết kế này:
  • Regular cho Y rail nằm bên phải (LR3 stock)
  • Mirrored cho Y rail nằm bên trái (LR3 đã mod)

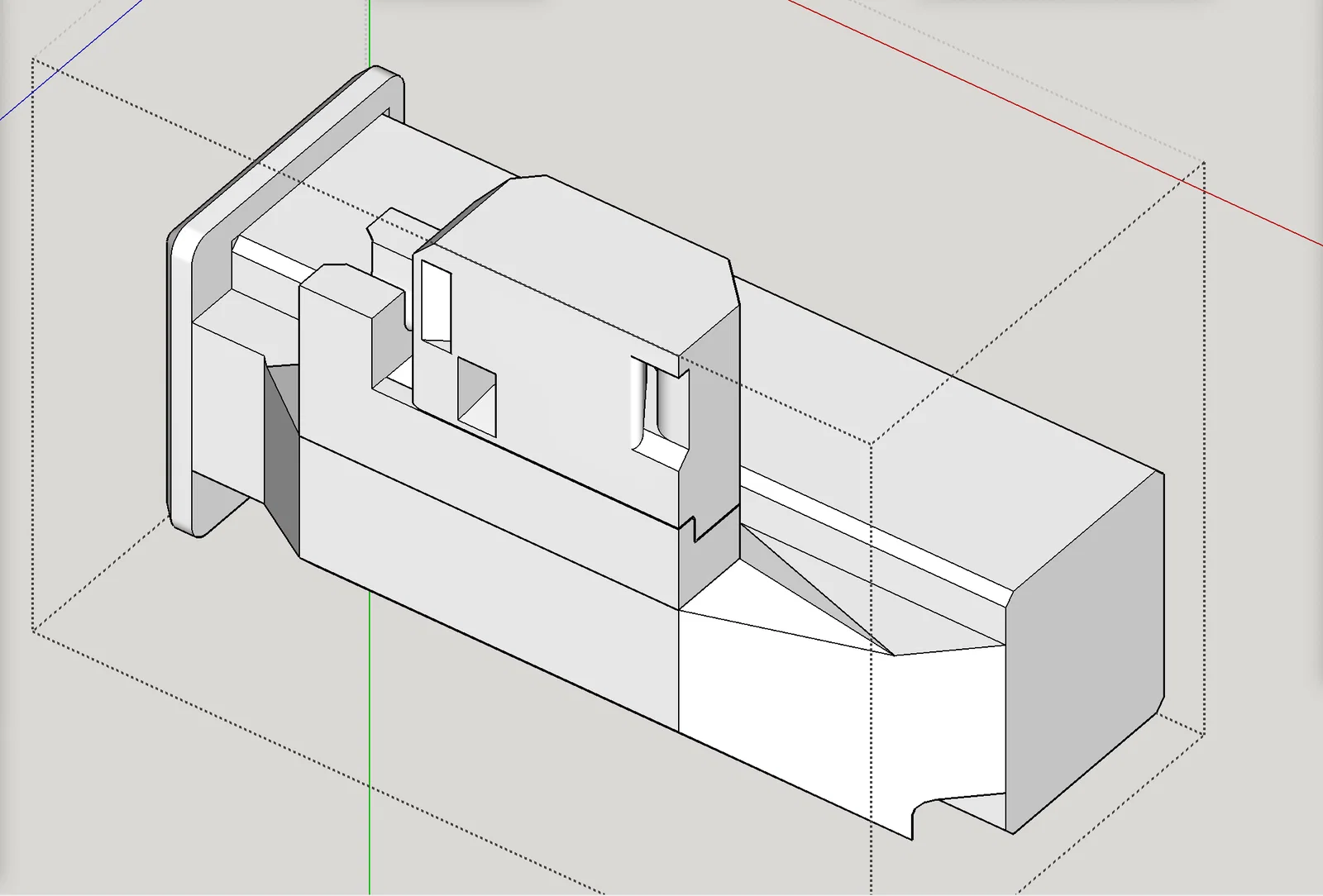

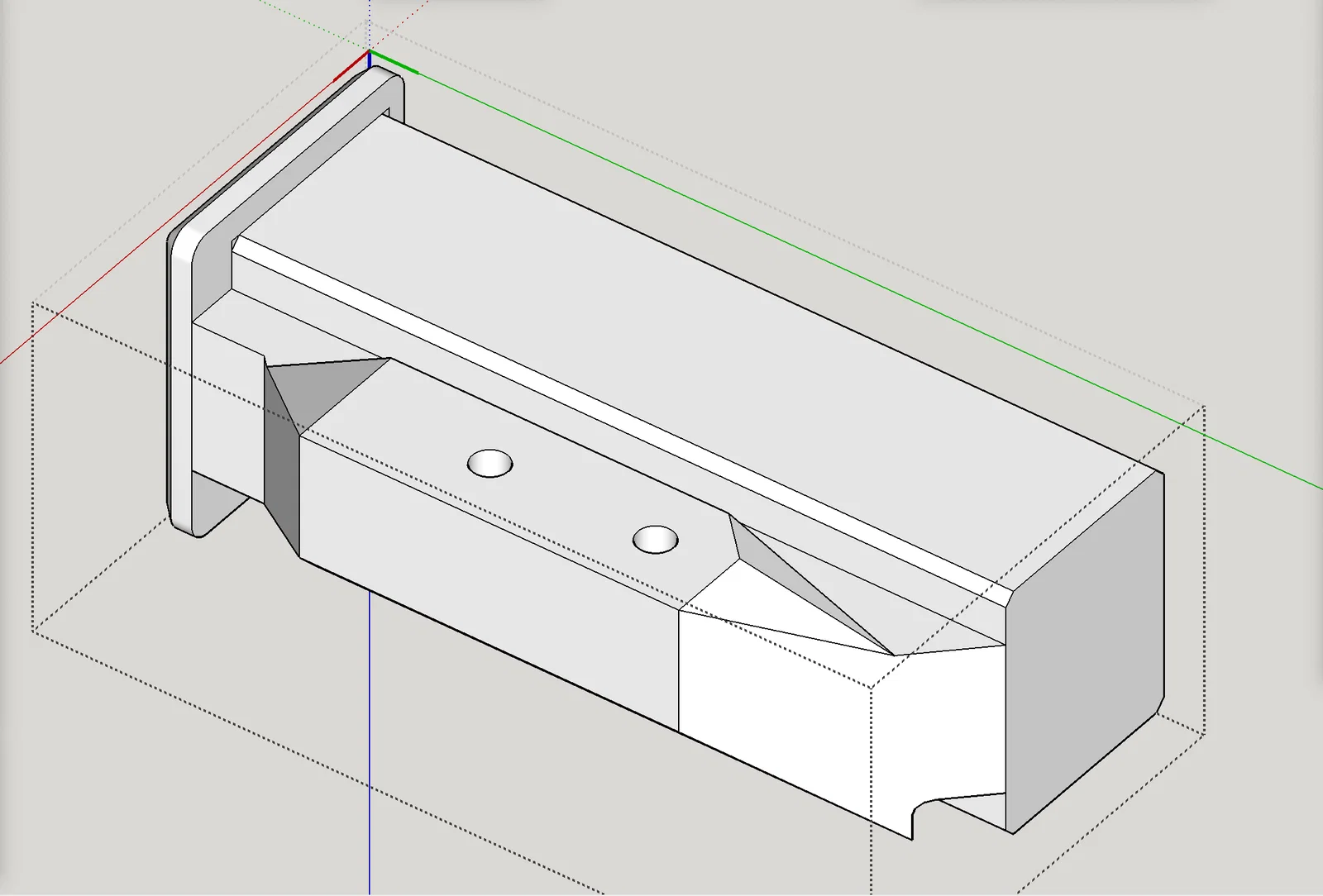

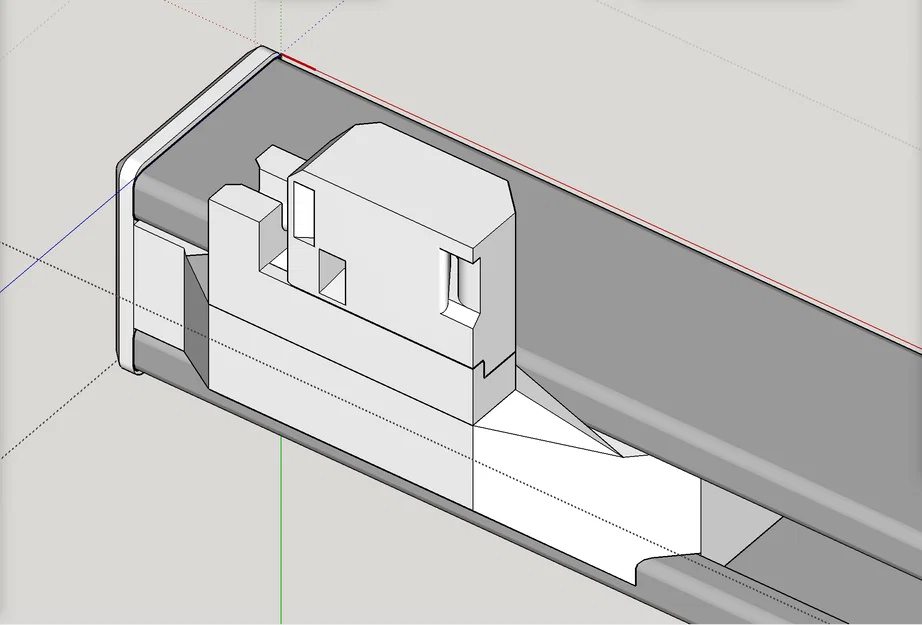

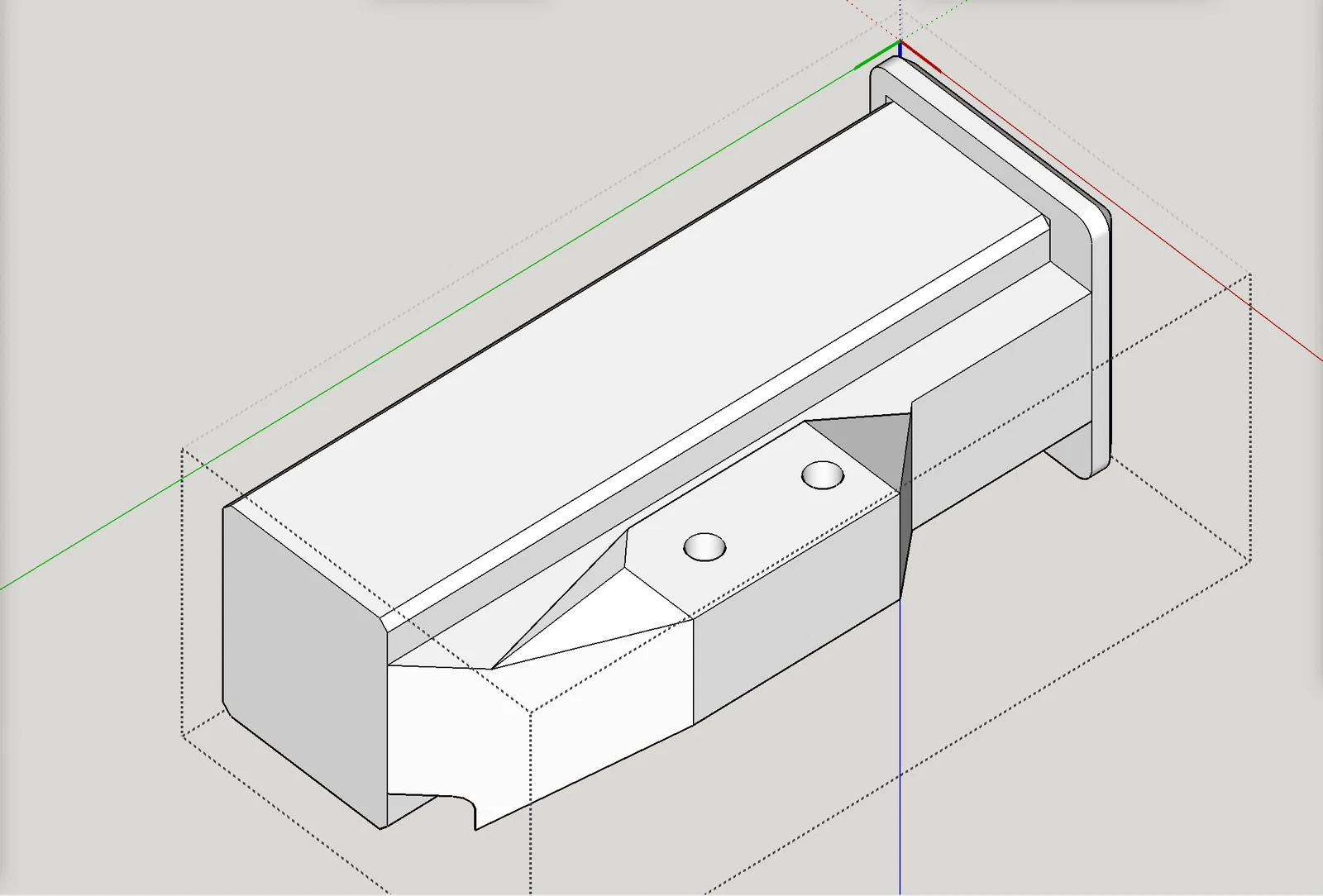

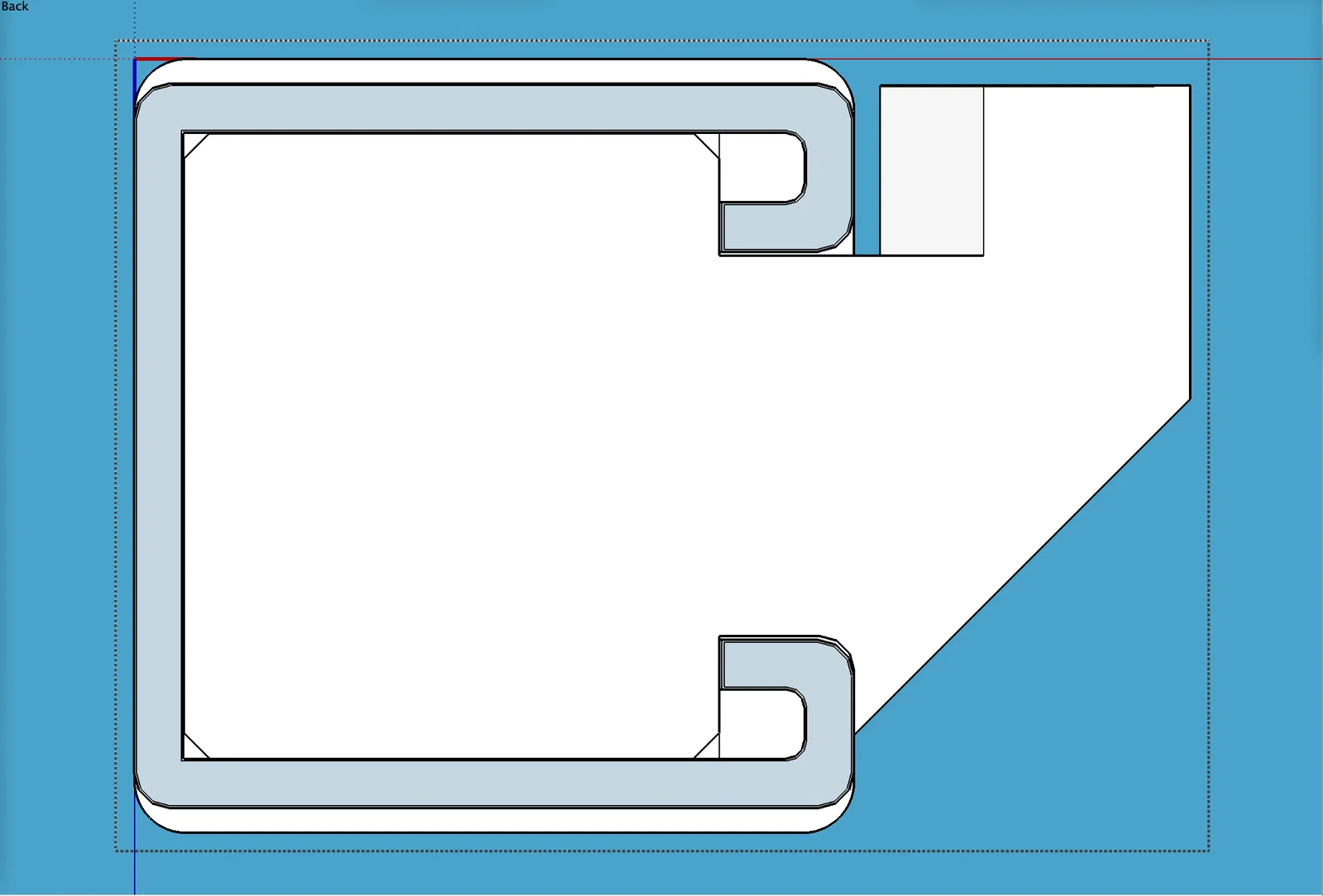

• Mặt dưới hai bên của mỗi cái có rãnh bắt đai ốc (nut capture), mỗi góc dùng 2 đai ốc M5, rồi bạn có thể bắt tensioner bases lên đây.

Quy trình nâng cấp LowRider v3 của mình có ghi chi tiết trên diễn đàn V1 Engineering tại đây: https://forum.v1engineering.com/t/on-upgrade-path-lr2-lr3-clarksburg-wv-usa/32920/

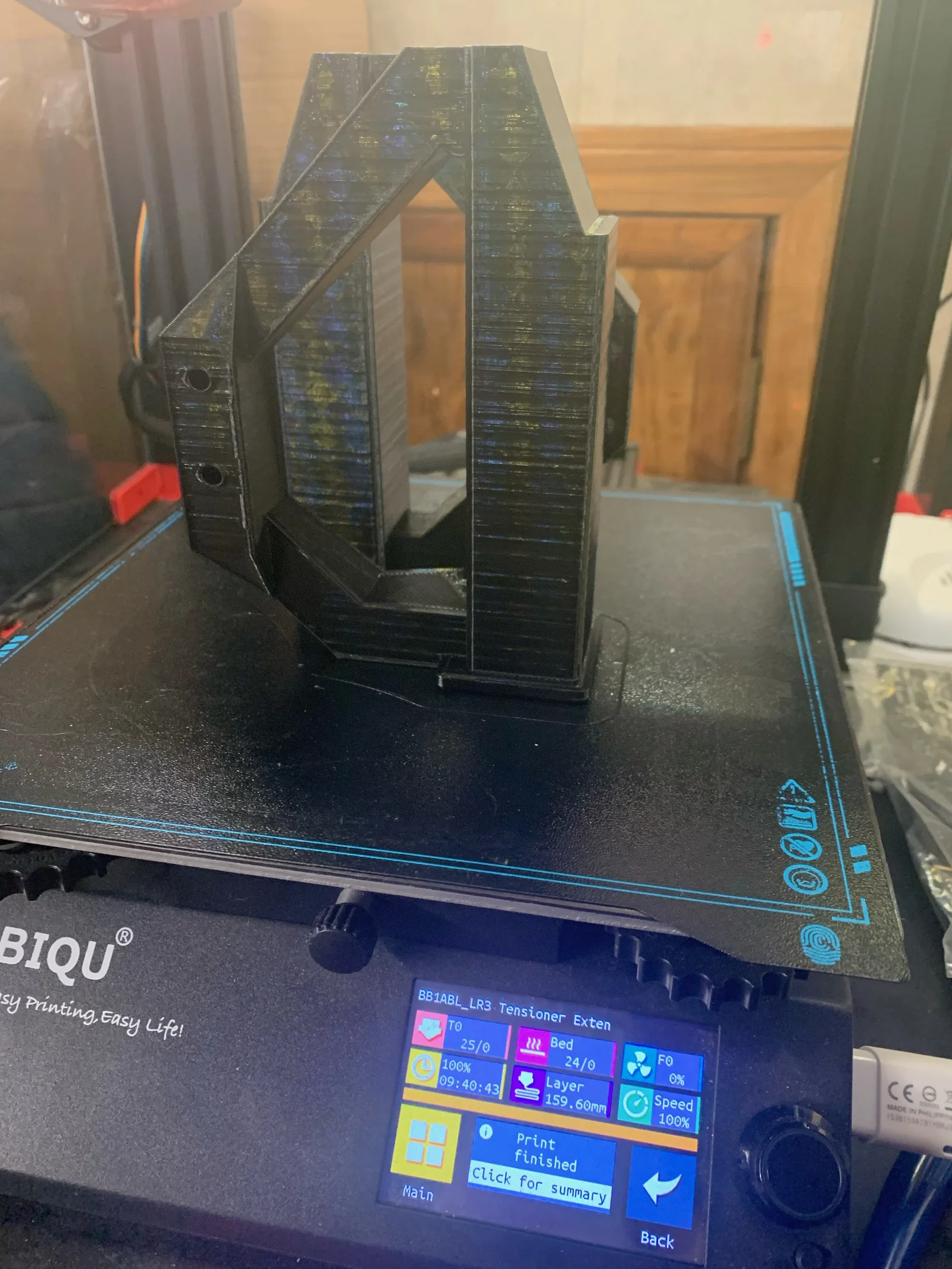

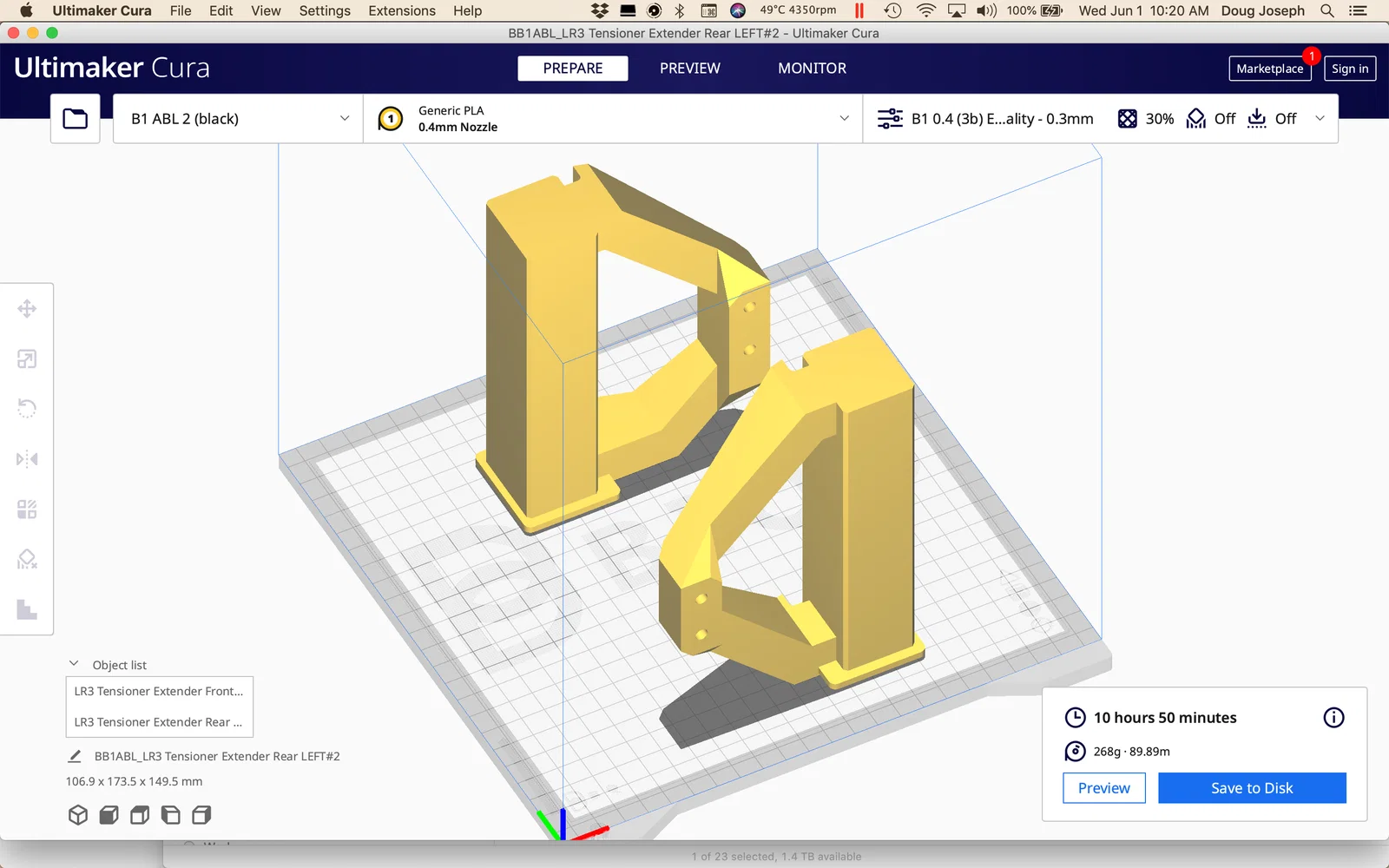

Phần này cần in cho chắc, không hẳn để khỏi gãy mà chủ yếu là để tránh bị flex (oằn). Mình in với tường dày 1.8mm, tương đương 4 ½ perimeter — nếu dùng nozzle 0.4 với setting bình thường. Mình chỉ để 3 walls nhưng vẫn dày như 4.5 walls, vì mình in wall line width 0.6mm thay vì 0.4mm. Nozzle 0.4 stock vẫn chạy được kiểu này nếu extruder đùn kịp. Mình có 2 máy gắn nozzle 0.6 và vài máy khác nozzle 0.4. Mình chạy hết ở layer height 0.3mm và wall thickness 0.6mm.

Change log:

• Thứ Sáu, 03/05/2024: Thêm bộ non-mirrored, và sắp xếp toàn bộ file vào 2 folder:
  • Regular cho Y rail nằm bên phải (LR3 stock)
  • Mirrored cho Y rail nằm bên trái (LR3 đã mod)
• Thứ Hai, 24/07/2023 - upload lại các bản mirror flipped của “Front LEFT” và “Rear LEFT” wing extenders vì trước đó bị sai. Cảm ơn @JeffSwartz_995285 (FundamentalConcepts) đã nhắc ở phần bình luận. Mình đã xác nhận lỗi và sửa lại.
