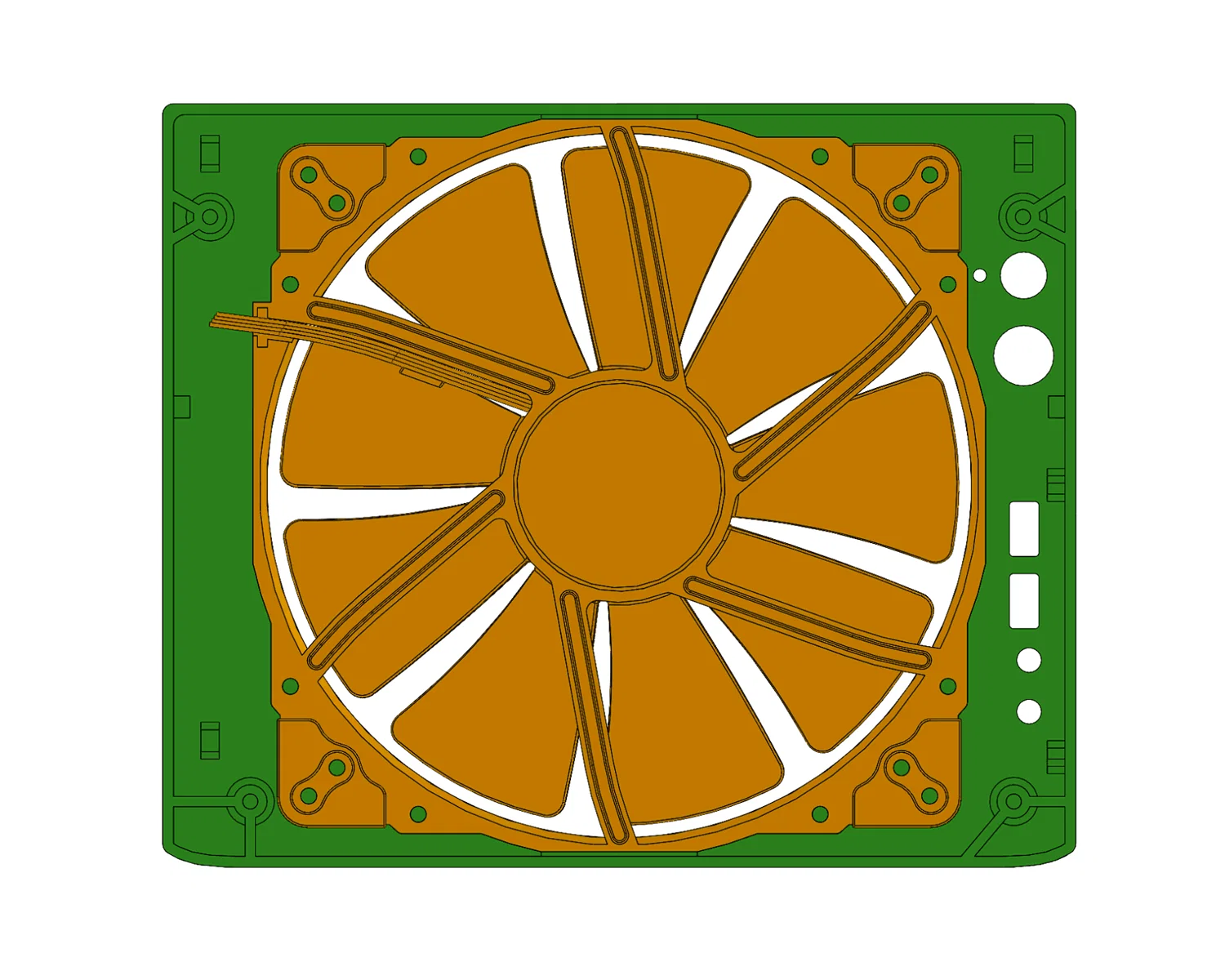

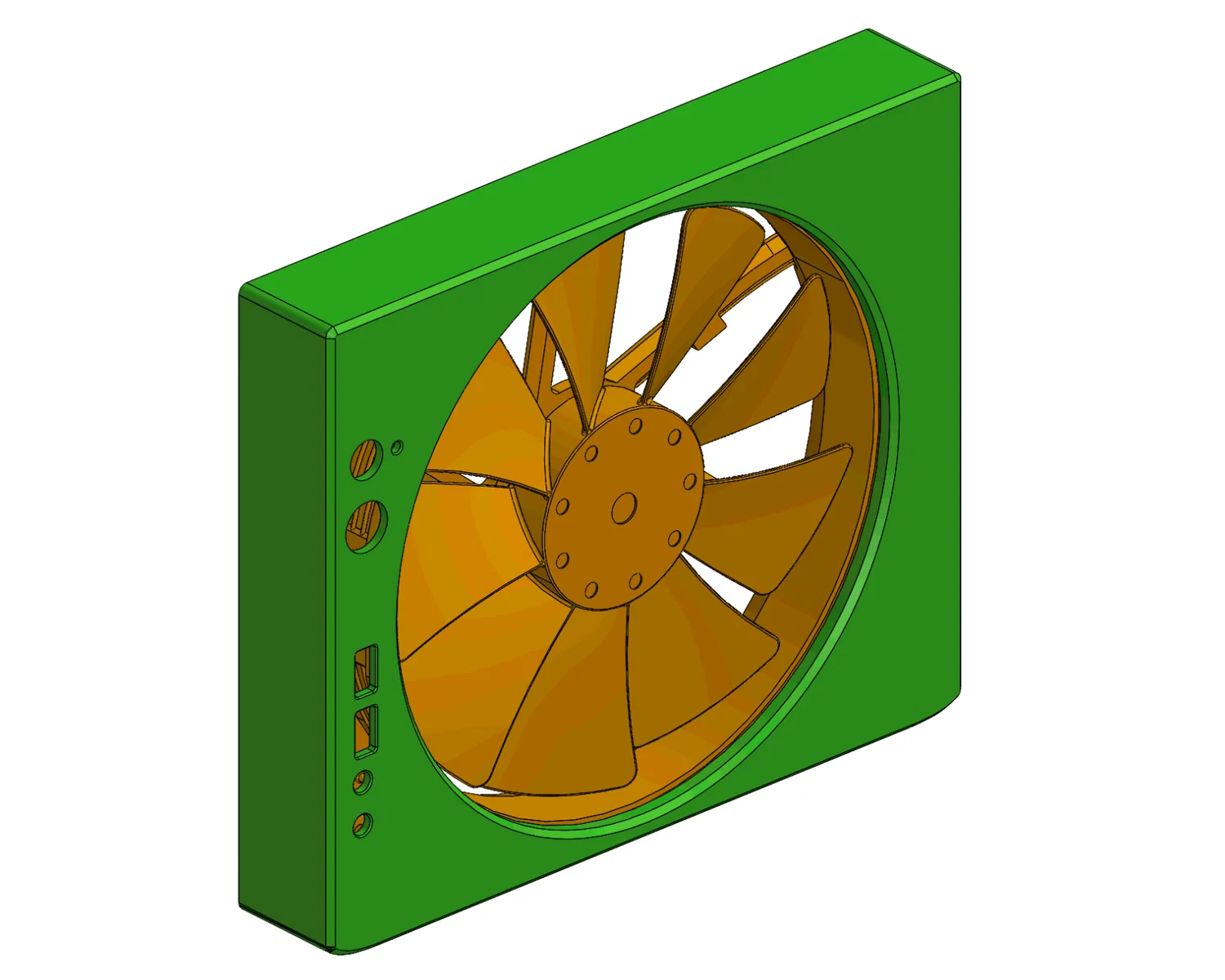

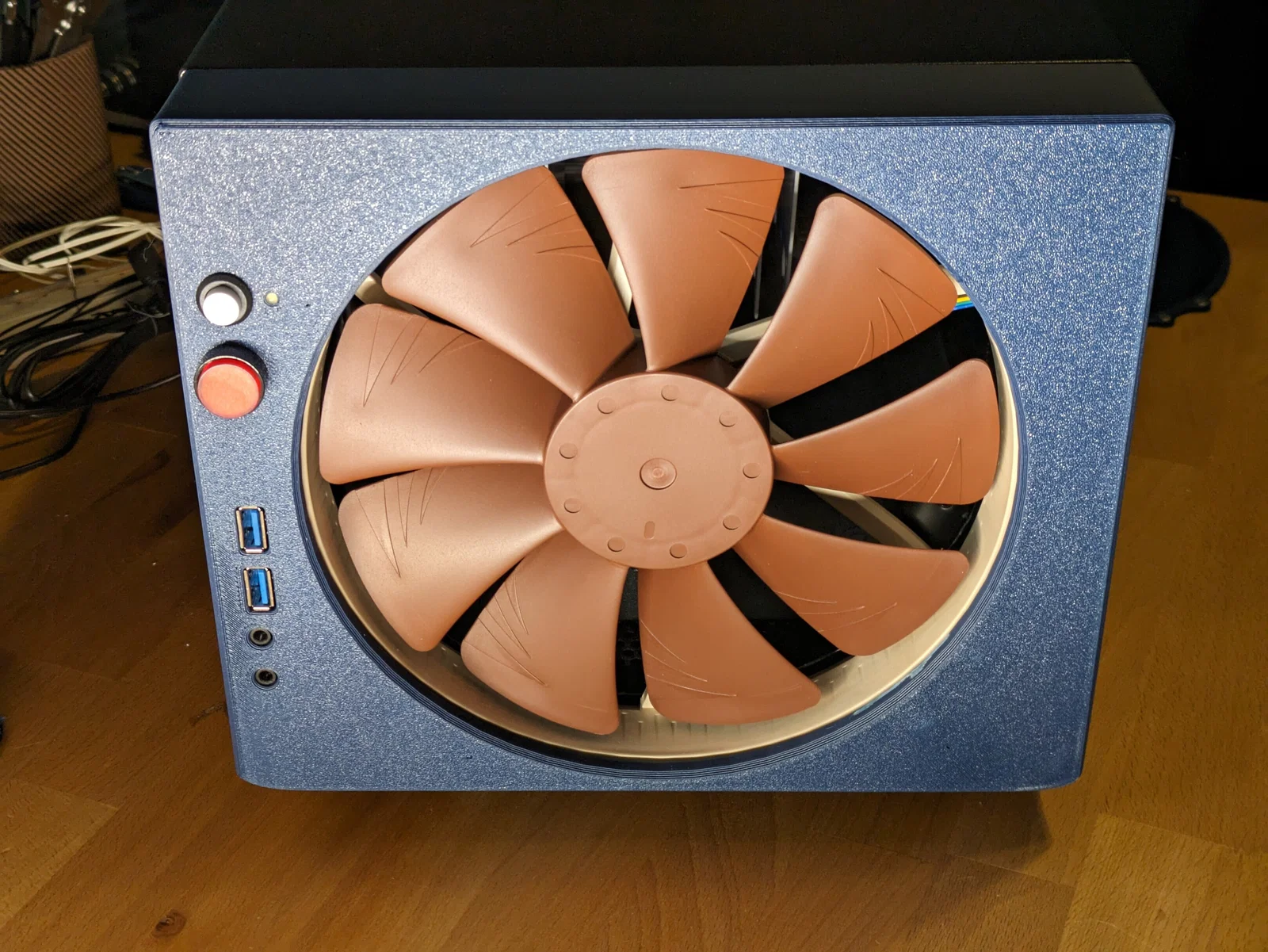

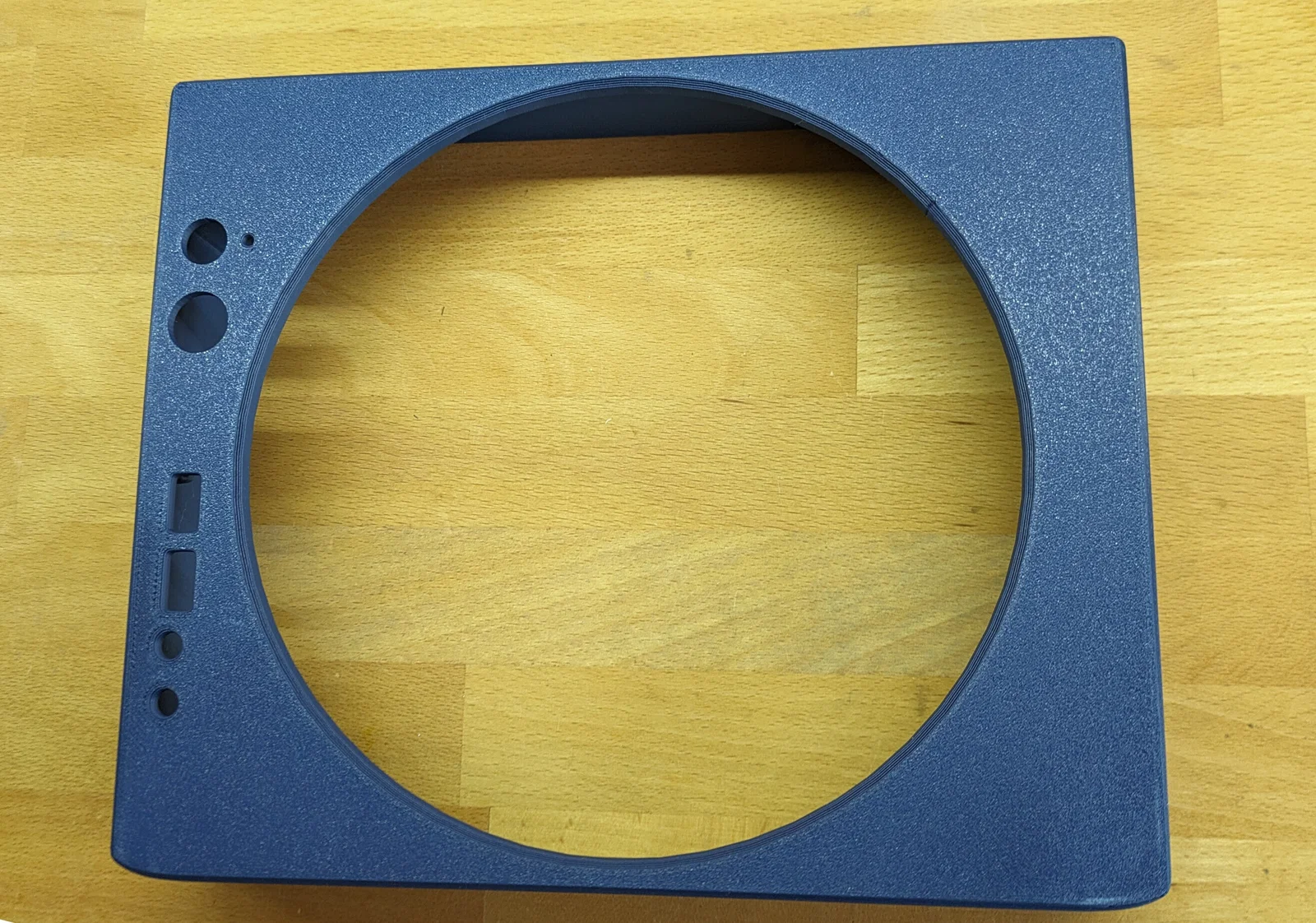

Mặt trước gắn quạt 200mm cho Fractal Node 304

Một bản remix từ hai mẫu trước đó với các thay đổi sau:

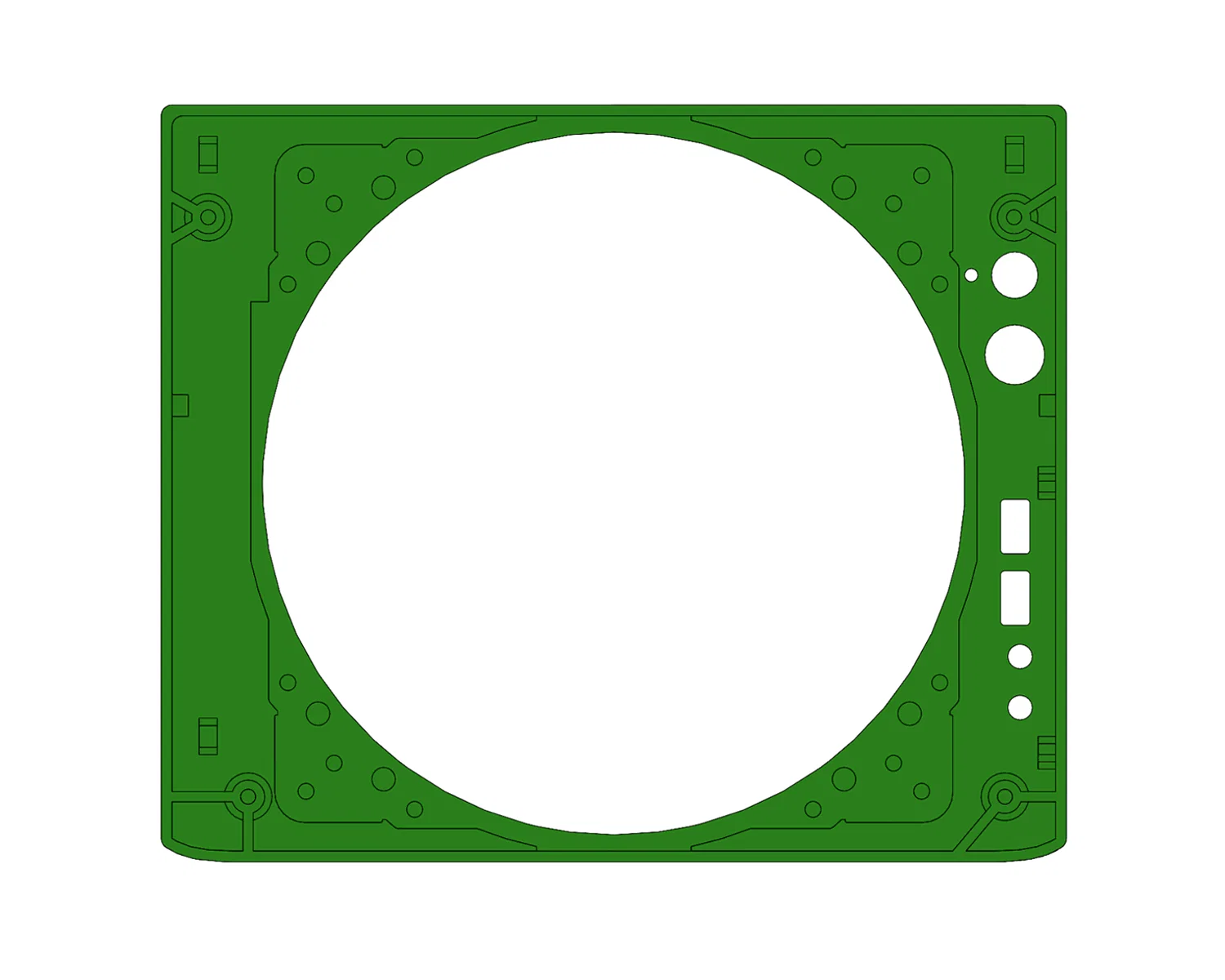

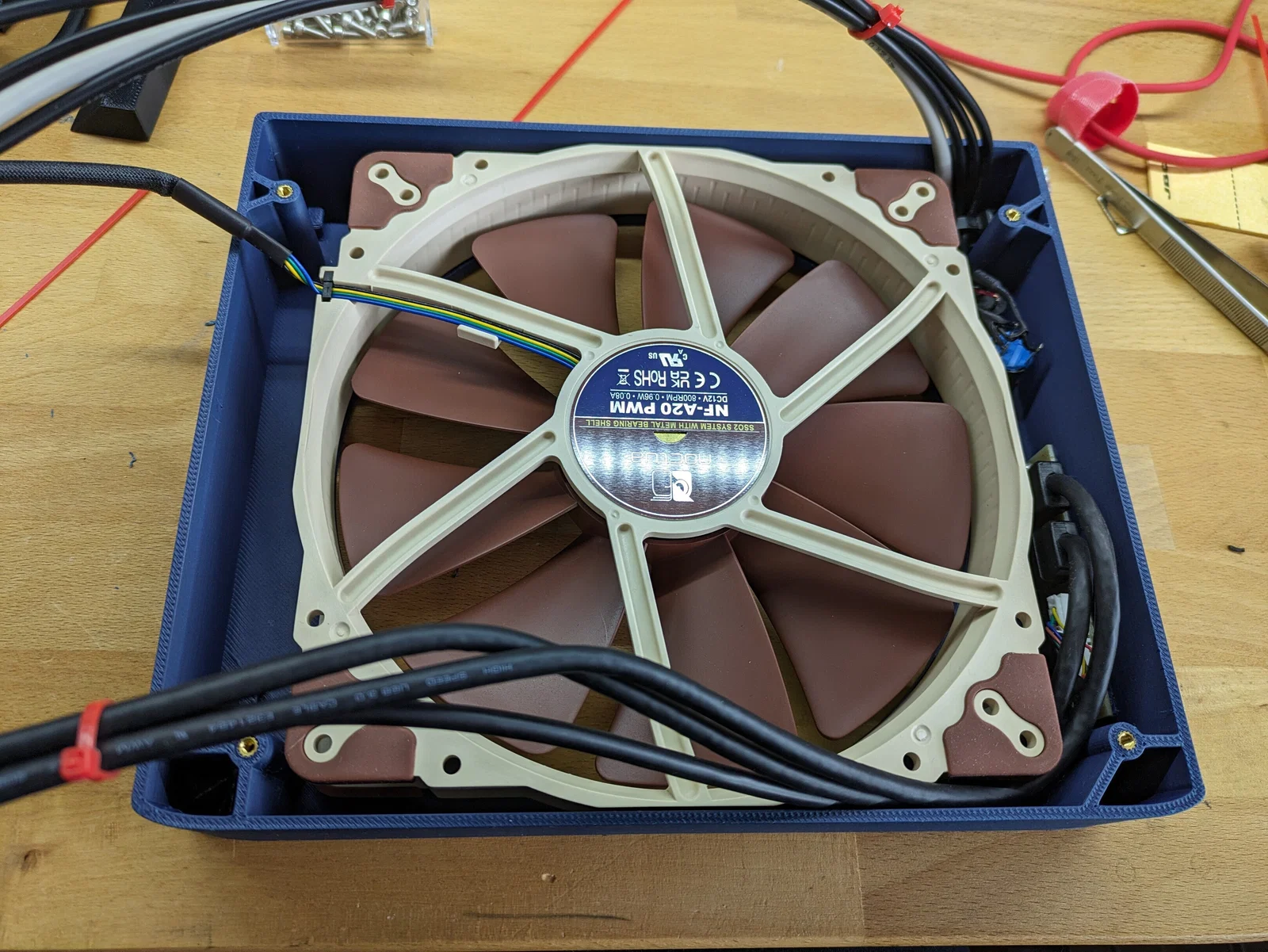

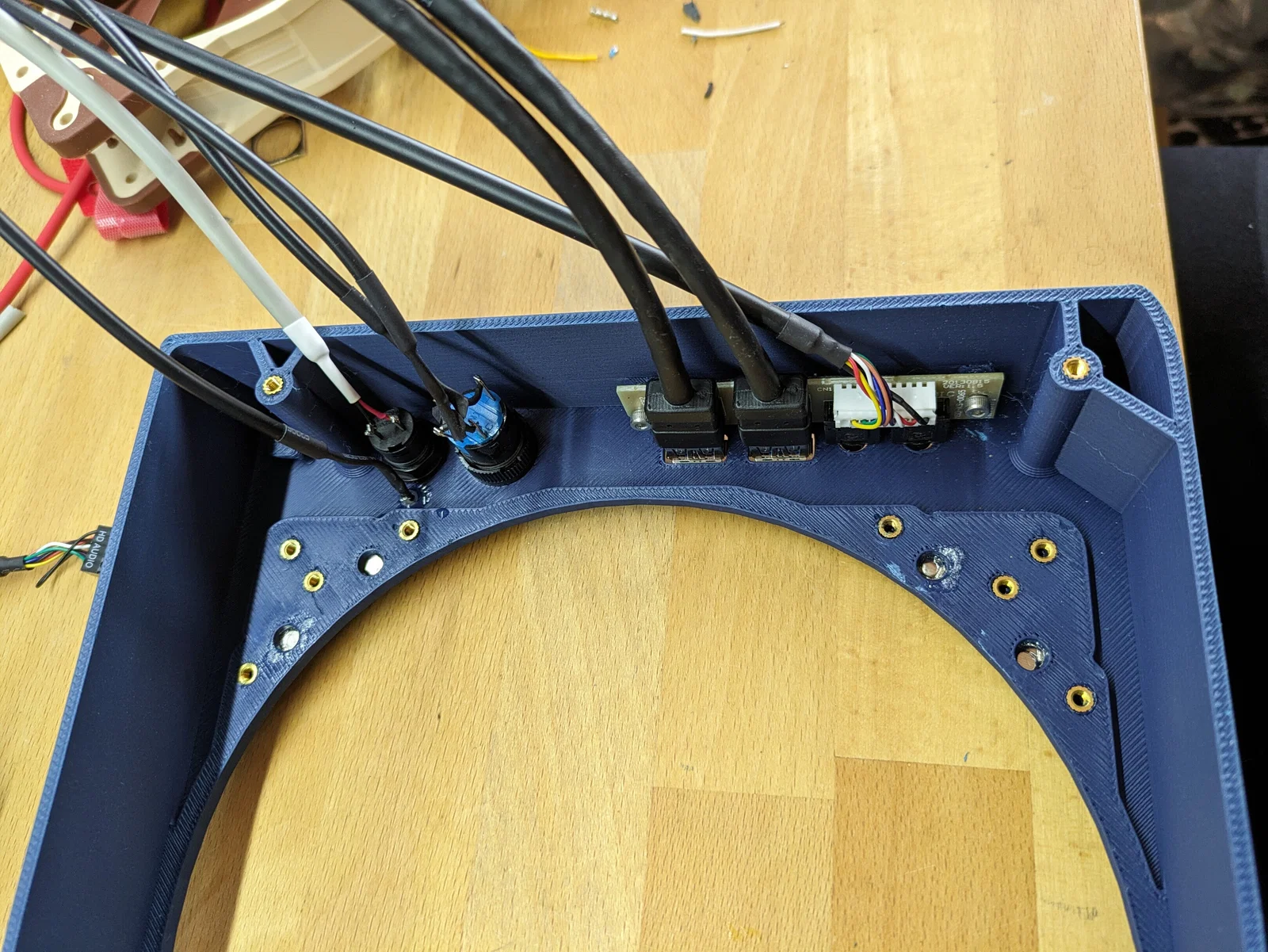

• Quạt được bắt ở mặt sau của panel bằng heat-set inserts.

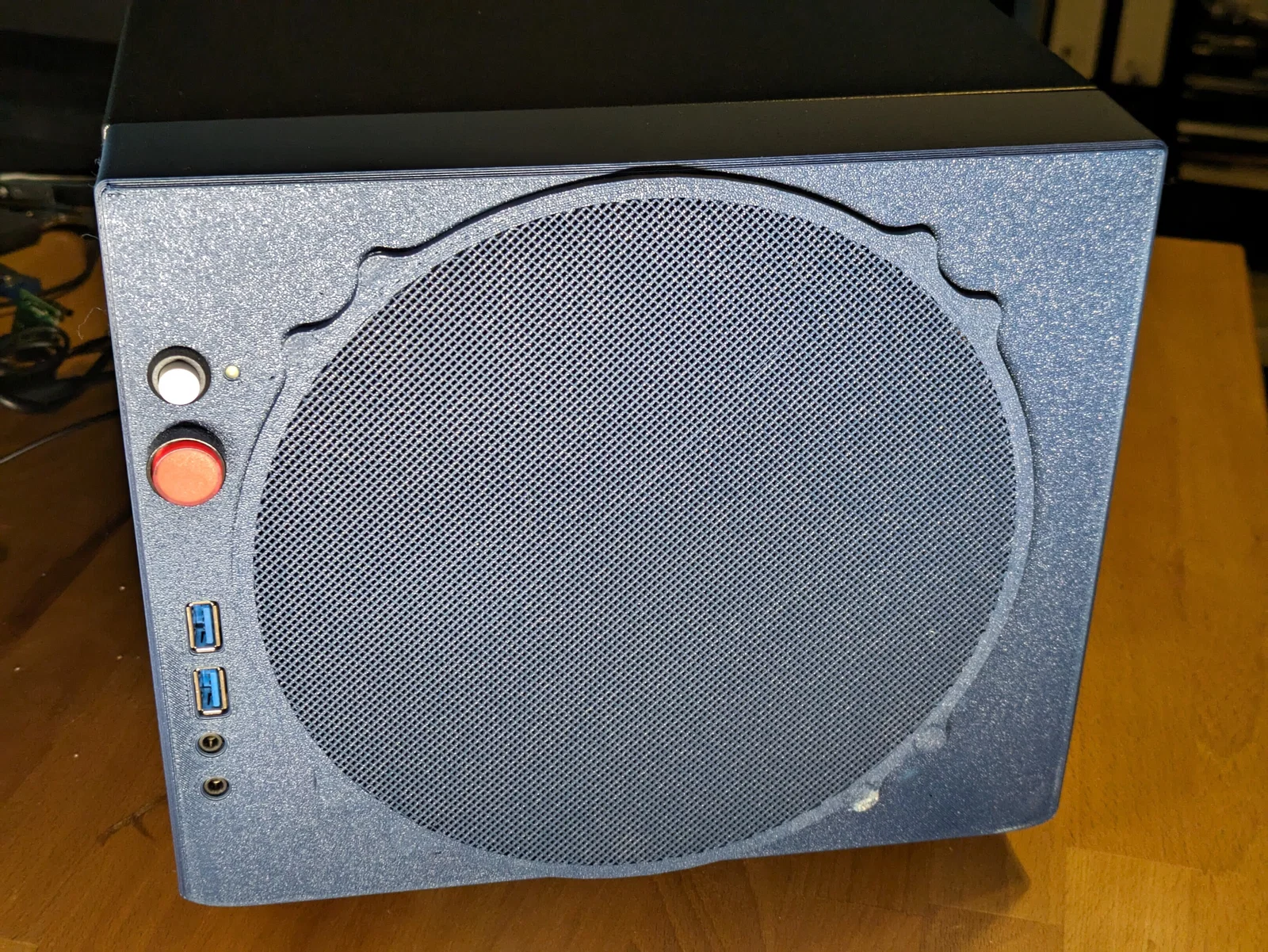

• Nắp che quạt gắn bằng nam châm.
• Có lỗ cho nút reset và LED nguồn (power LED) nguyên bản.
• Có “dư dả” điểm để rút dây bằng zip-tie.

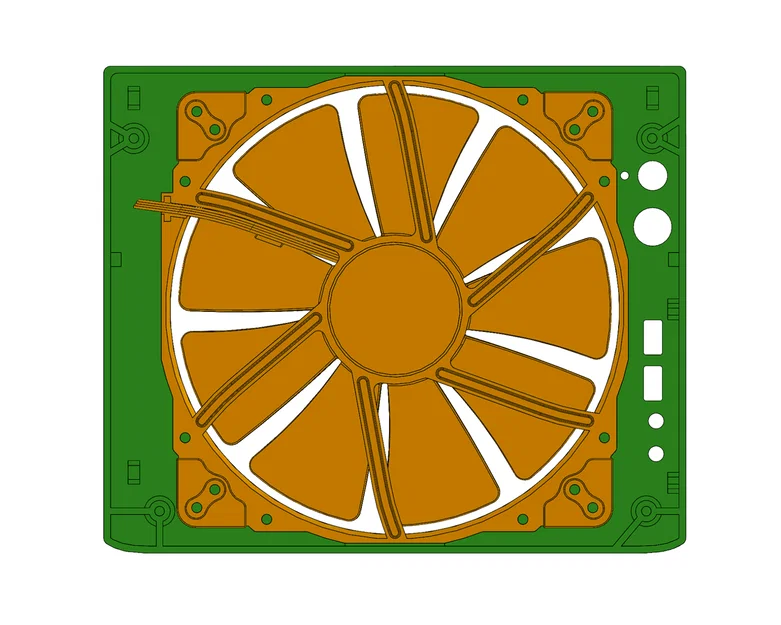

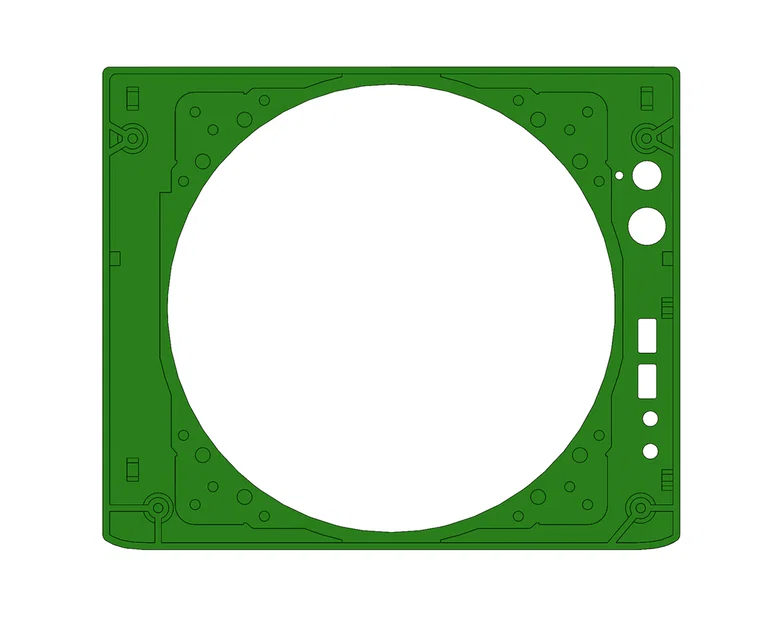

• Có file STEP để tùy biến dễ hơn.

Phần cứng cần chuẩn bị:

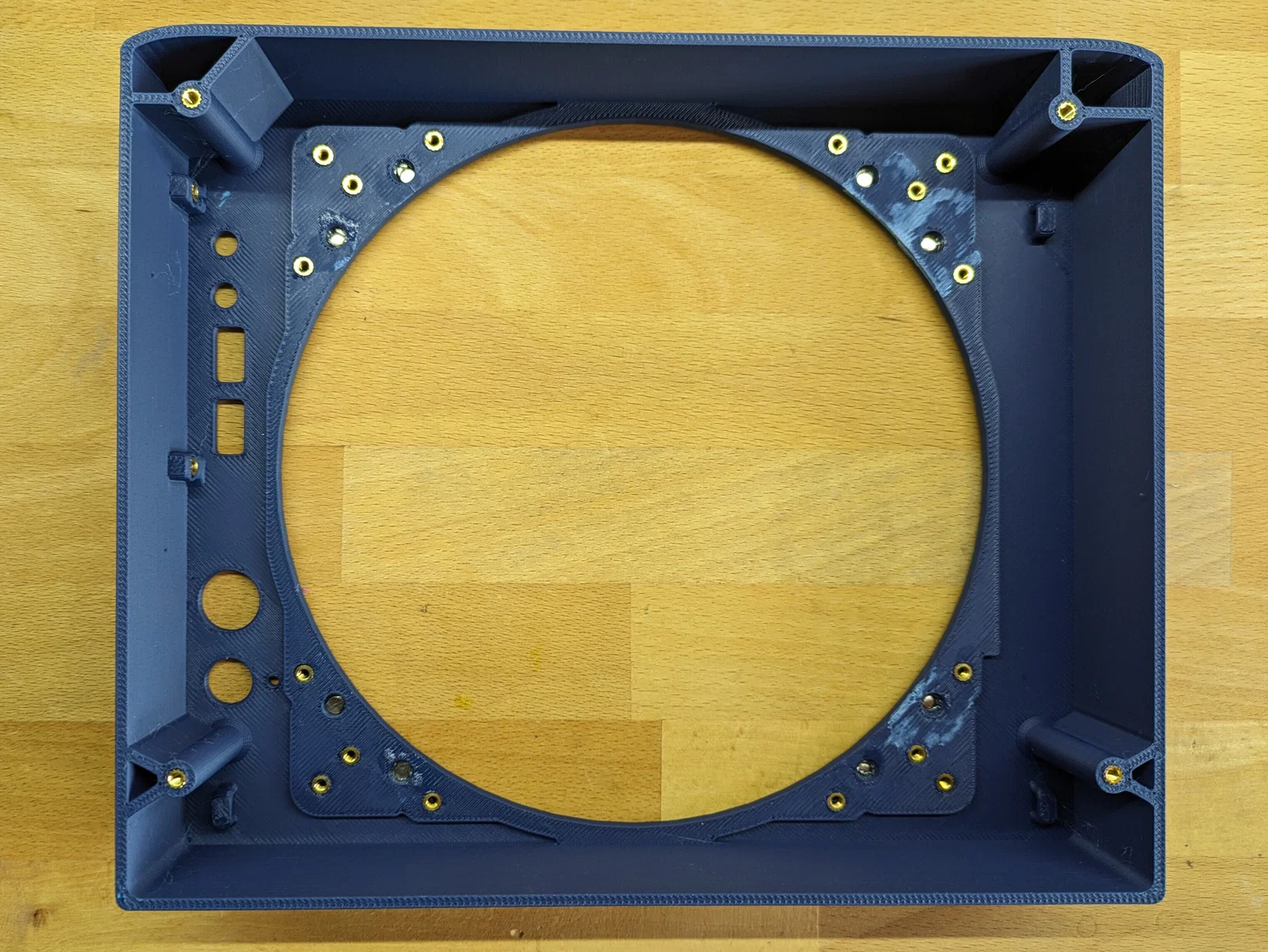

• 22 x M3 heat set inserts (dài 4 mm; OD 4.3–5 mm) (tùy chọn M3 X D5.0 X L4.0 ở đây).
• 22 x vít M3x6 mm đầu socket/button/flat.
• 16 x nam châm 6x2.6 mm.
• Nút bấm vừa lỗ lắp ⌀16 mm và ⌀12 mm (mình dùng cái này và cái này).

In ấn:

• Đặt initial layer height là 0.20 mm. Nếu không, khi slice có thể không tạo được bề mặt liền mạch ở lớp đầu tiên quanh các lỗ nam châm.
• In bằng vật liệu nào cũng được, nhưng lưu ý PETG có thể bị warp khá nhiều do diện tích tiếp xúc với mặt bàn in lớn.

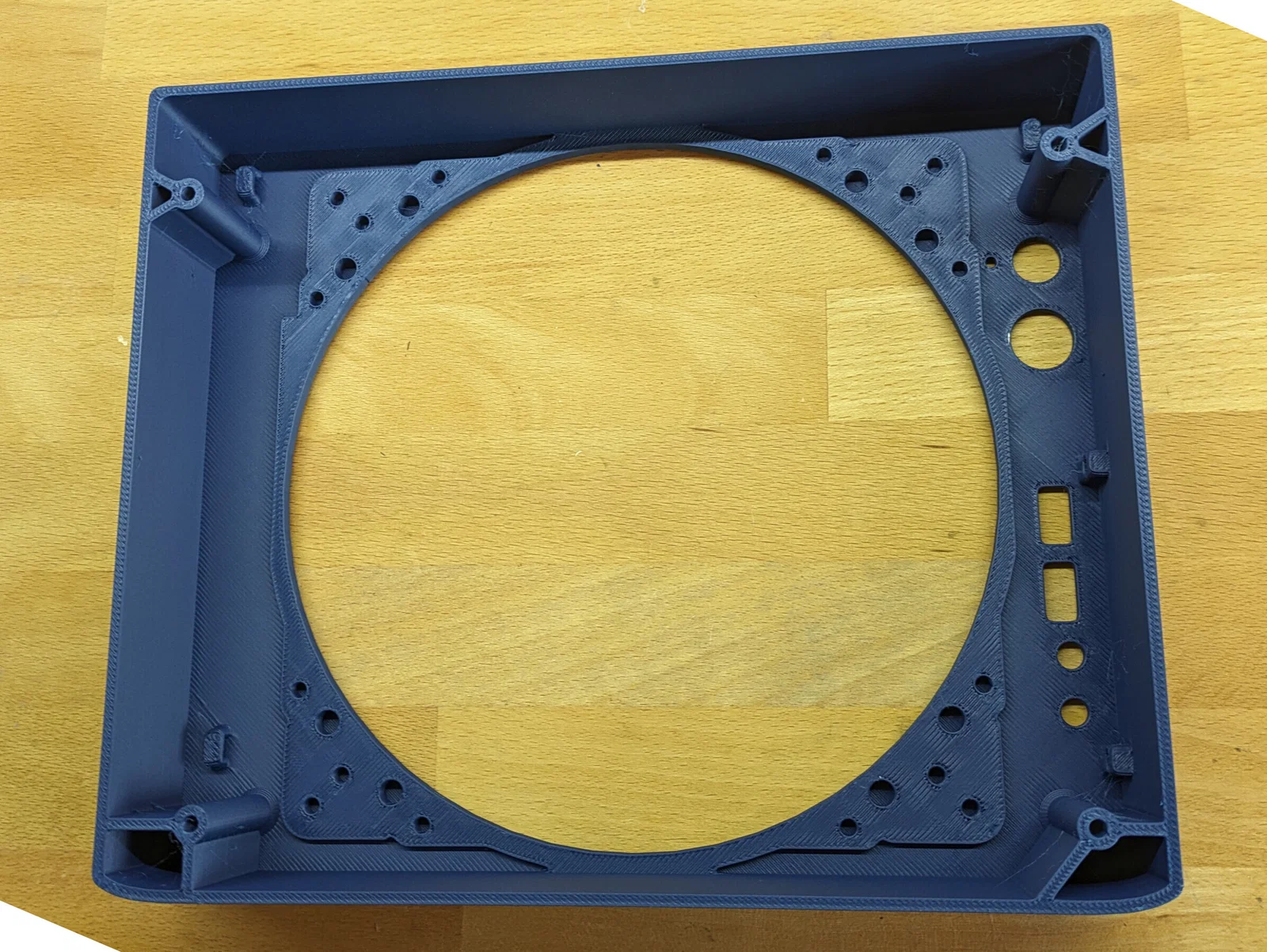

• Mình in bằng Polyterra PLA (Army Blue), nozzle 0.6 và layer height 0.45.

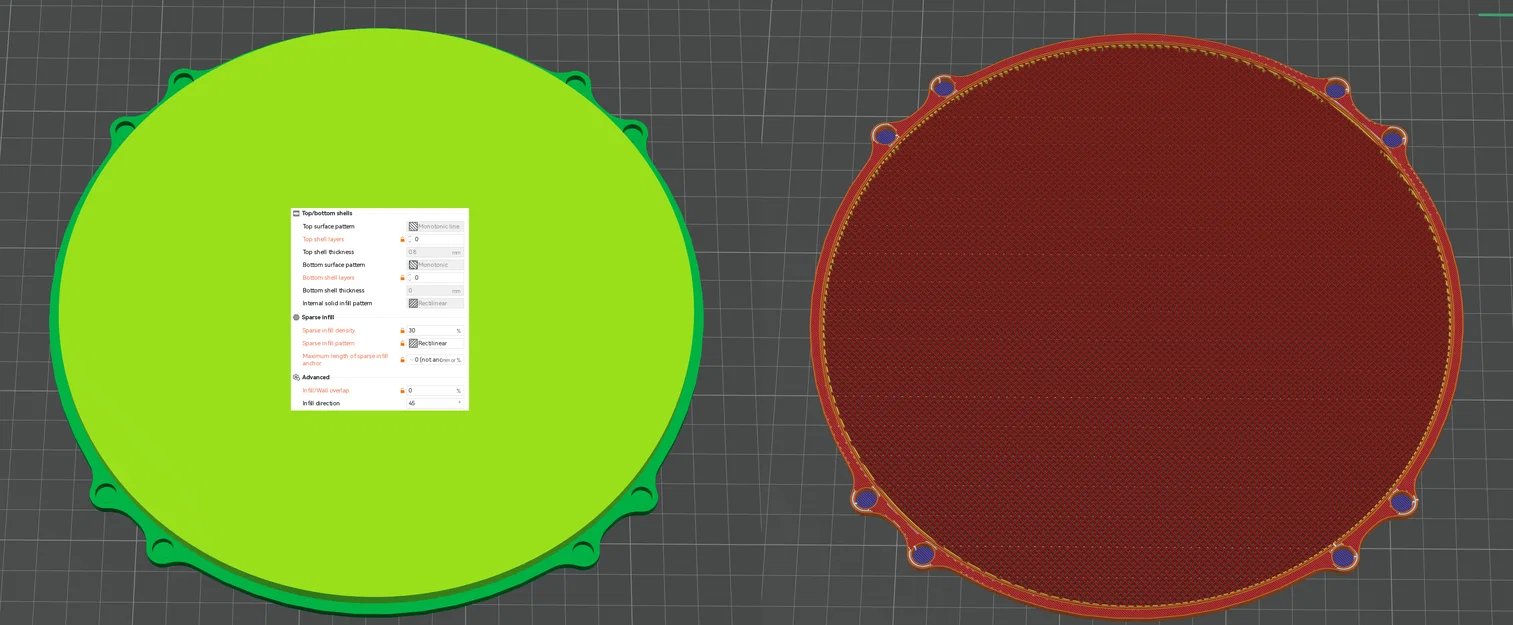

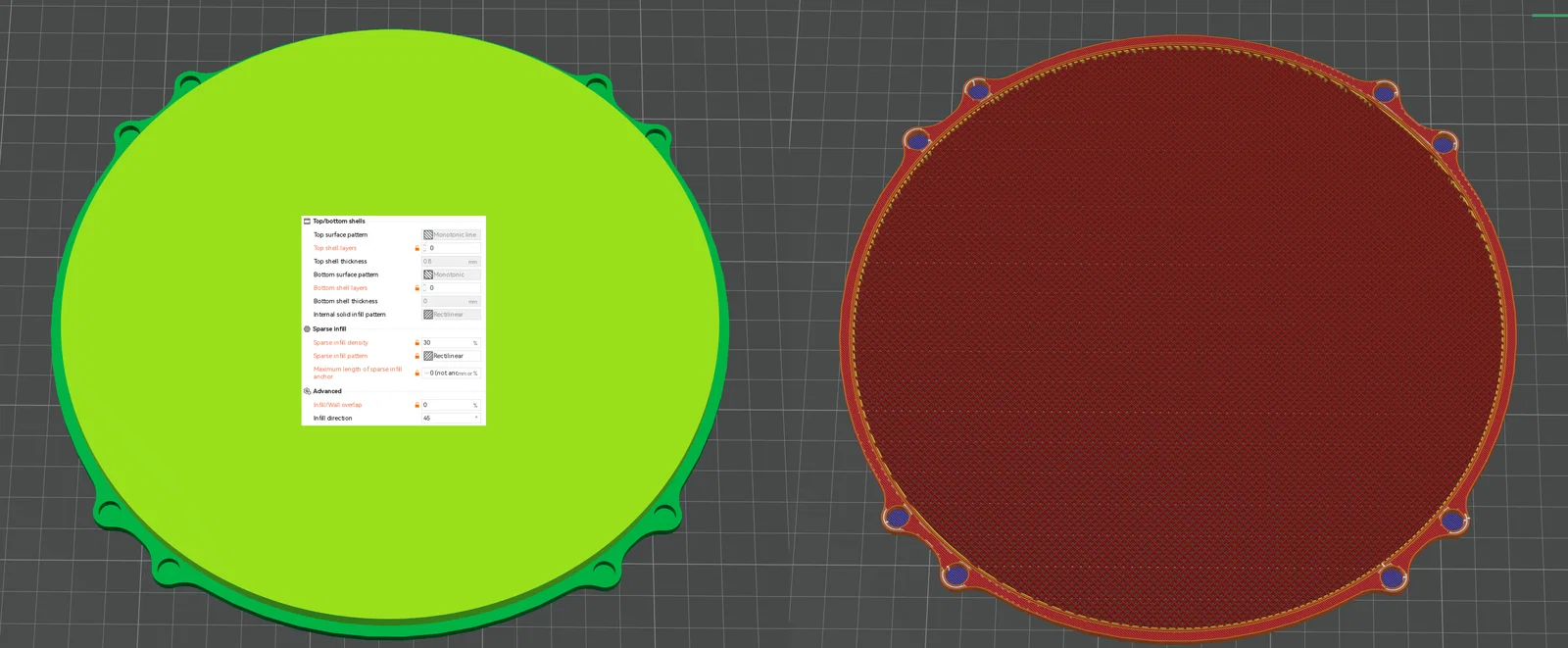

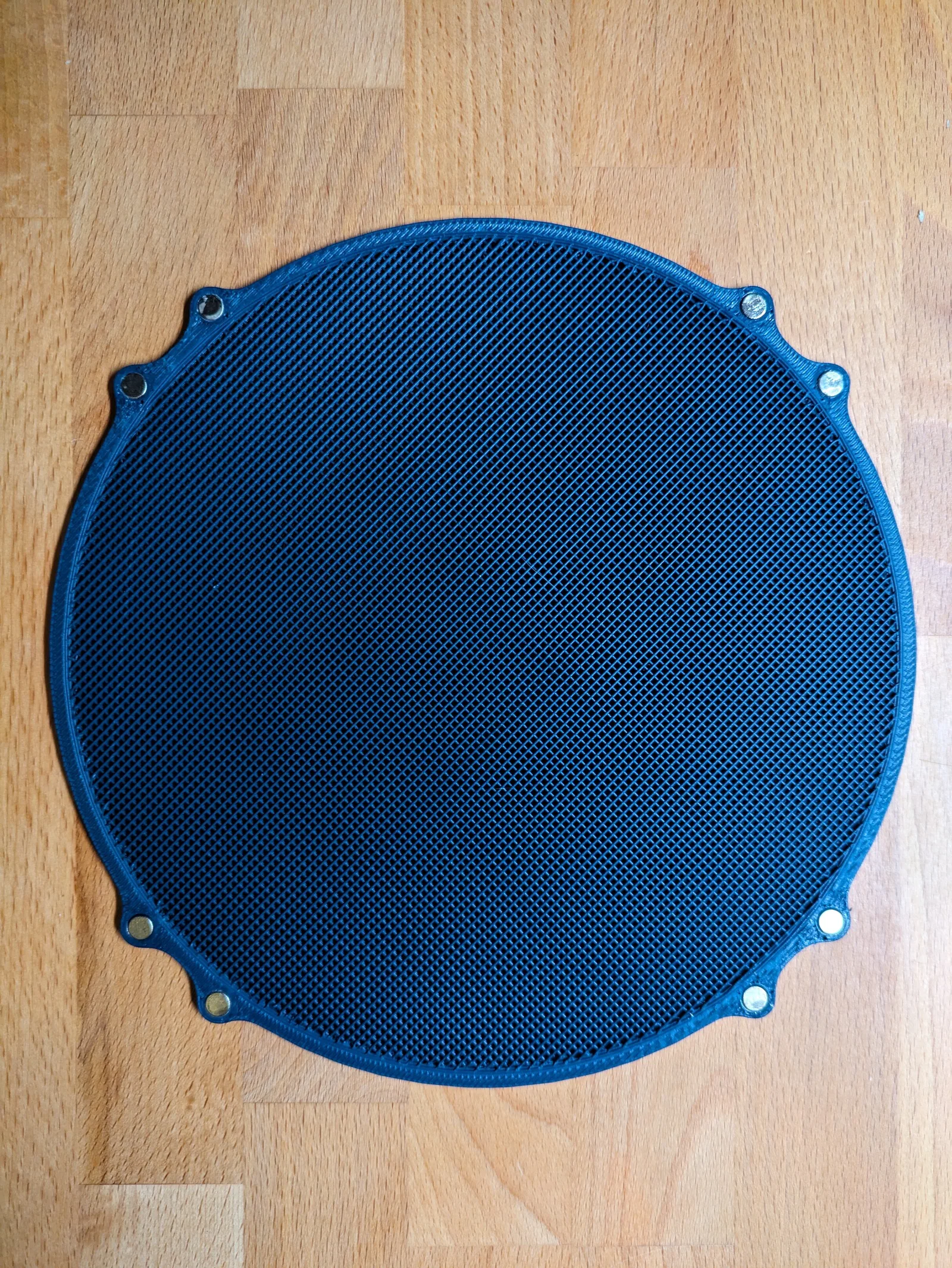

Với phần nắp che quạt (fan cover), mở part trong slicer rồi thêm một cylinder modifier đường kính 198 mm và cao 10 mm. Canh đúng tâm và đặt các override sau:

• Bỏ top và bottom layers.
• Đặt infill/wall overlap về 0.
• Đặt maximum length of infill anchor về 0.
• Đặt Infill/Wall overlap về 0 (mình không tìm thấy mục tương đương trong PrusaSlicer).
• Tinh chỉnh các thiết lập infill khác tới khi bạn thấy ổn (mình dùng 30% rectilinear).

Nếu bạn muốn treo tường cho Node 304, bạn cũng nên xem thêm .
