Connector Nam Châm 3-Pin Cho Dự Án Điện Tử

Tính năng

• Phiên bản 3-pin của mẫu magnetic connector của mình, dùng cho các kết nối điện tháo lắp được, công suất thấp

• Tương thích nhiều cỡ nam châm từ 5 x 2mm đến 10 x 3mm

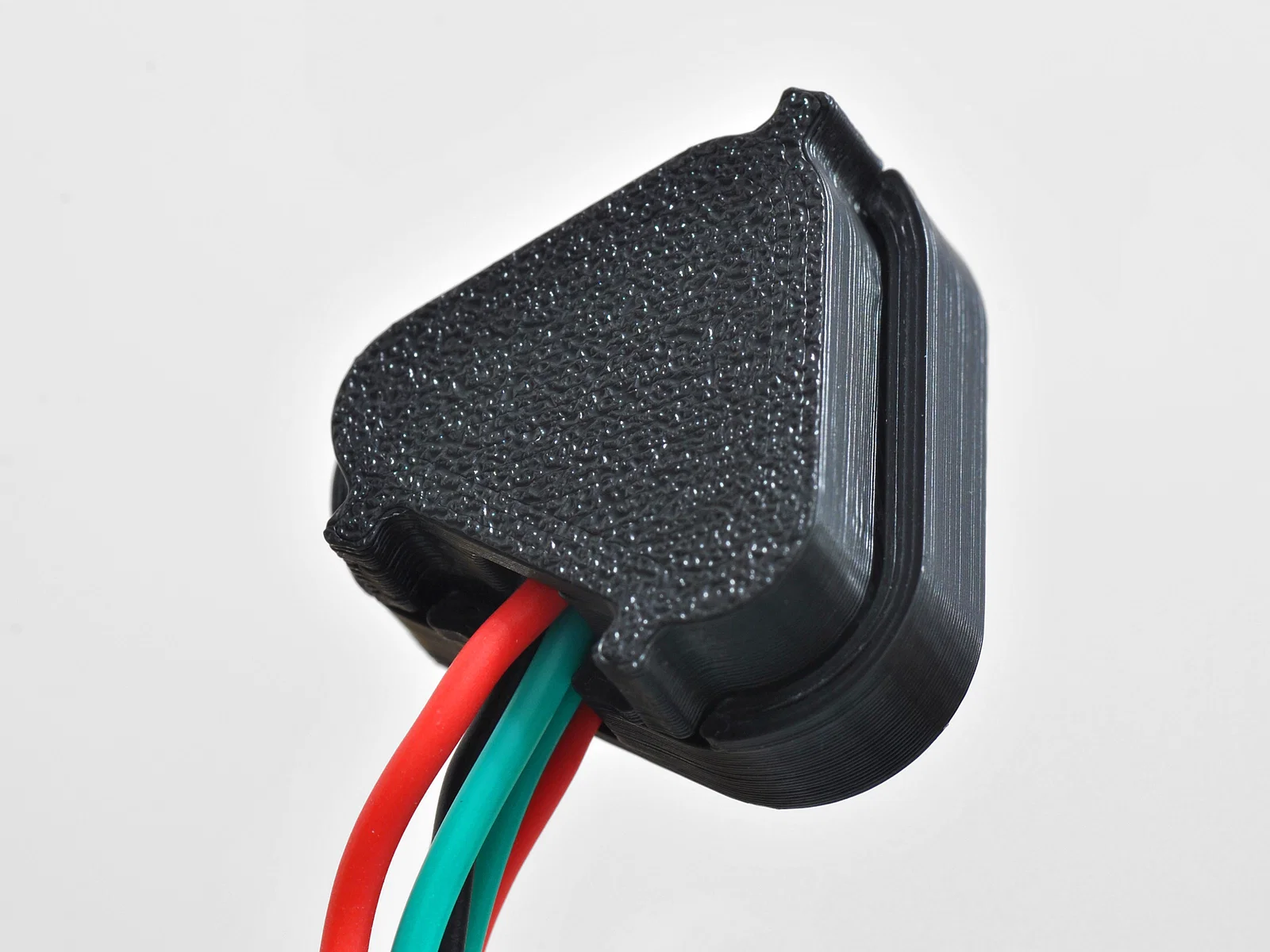

• Gọn và dễ tích hợp vào model của bạn — bản 6mm cao khoảng 10mm và khi gắn vào nhau sẽ khoảng 25 x 25mm

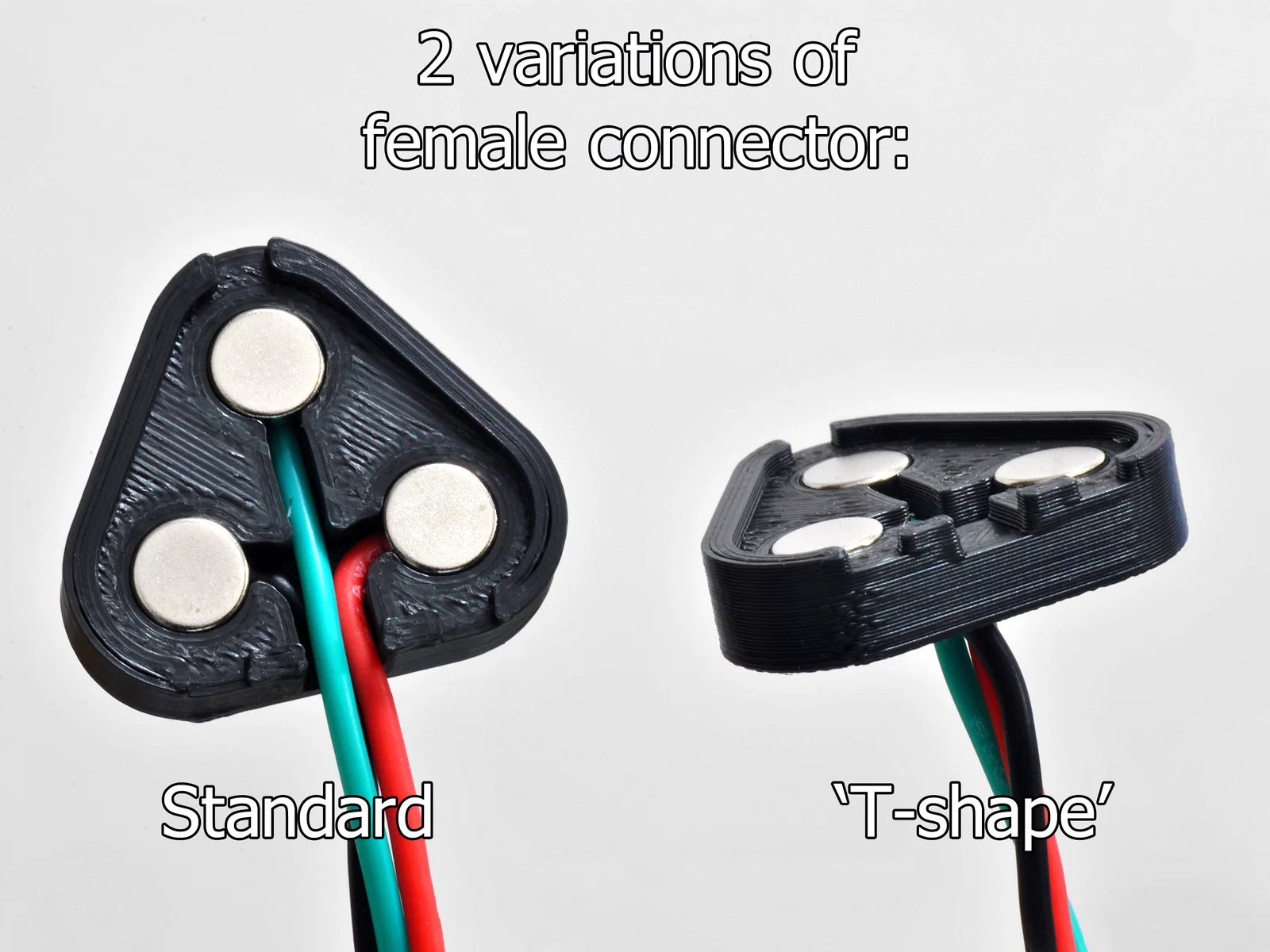

• Có 2 kiểu đầu “female” khác nhau, tuỳ việc dây đi dọc theo connector hay đi ra phía sau và luồn xuyên qua phần gắn vào

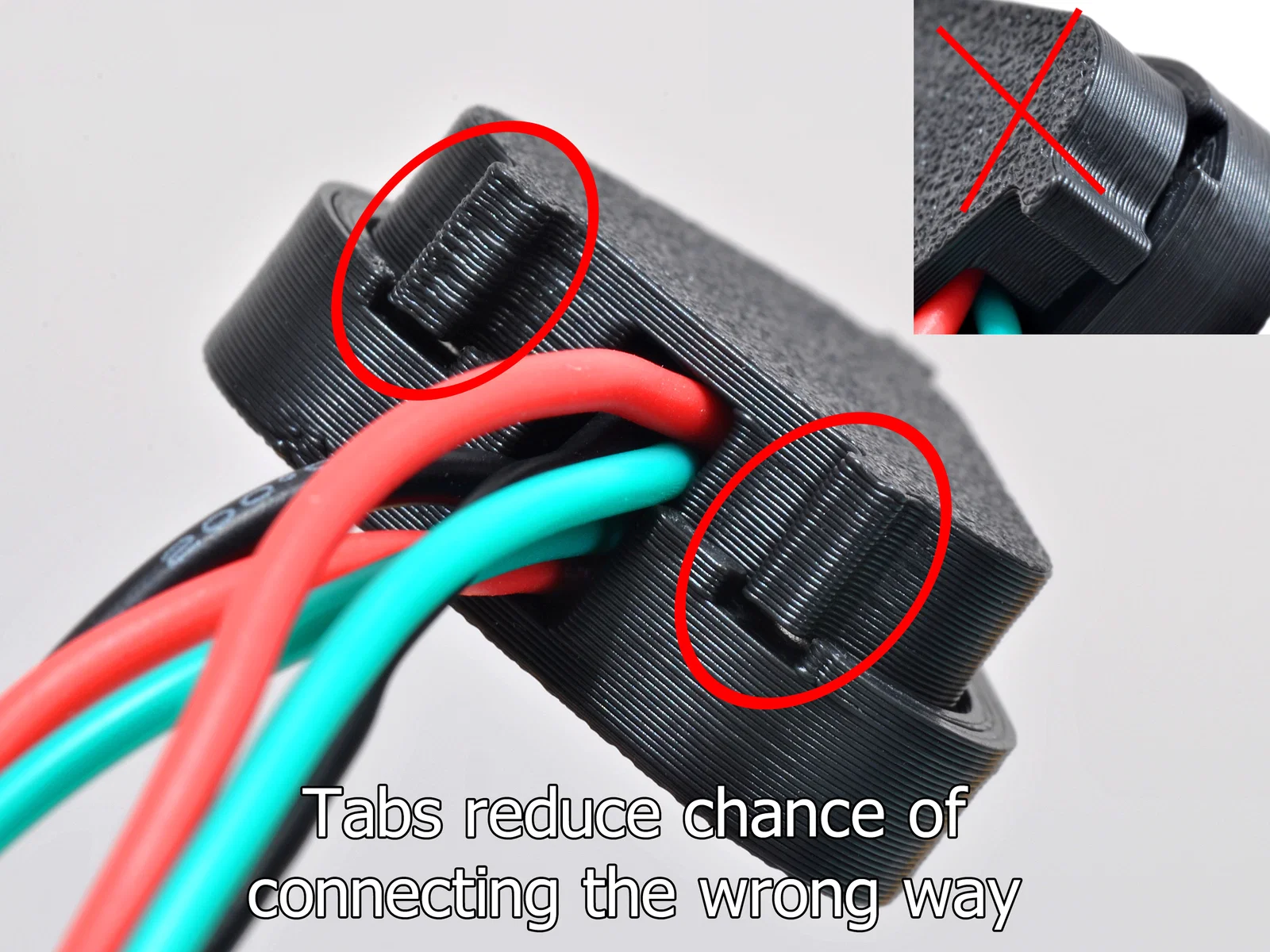

• Các tab định hướng giúp giảm khả năng “ôi lỡ cắm ngược rồi giờ khói phép bay mù mịt” lên tới 80%*!
  *(có thể thôi. Mình cũng không chắc. Nhưng nghe ngầu ha?)

Linh kiện cần chuẩn bị

• 3 nam châm neodymium cho mỗi connector (tổng 6 cái):
  • 5 x 2mm
  • 5 x 3mm
  • 6 x 2mm
  • 6 x 3mm
  • 8 x 2mm
  • 8 x 3mm
  • 10 x 2mm
  • 10 x 3mm

Hướng dẫn in

• Layer height: 0.2mm
  Supports: Không
  Brim: Không
  Walls: 3+
  Infill: 10%+

Lắp ráp

1. Hàn dây vào nam châm — mình dùng hướng dẫn này. Việc hàn lên nam châm sẽ làm giảm lực từ một chút, nhưng miễn bạn làm nhanh như trong video thì nó vẫn còn khá mạnh.

   Lưu ý: Mình khuyên nên trộn cực từ trong bộ kết nối để giảm thêm khả năng bị ép cắm sai, ví dụ:

   N-S-N ở đầu male connector
   S-N-S ở đầu female connector

   Nam châm sẽ đẩy nhau nếu bạn cố gắn sai chiều!

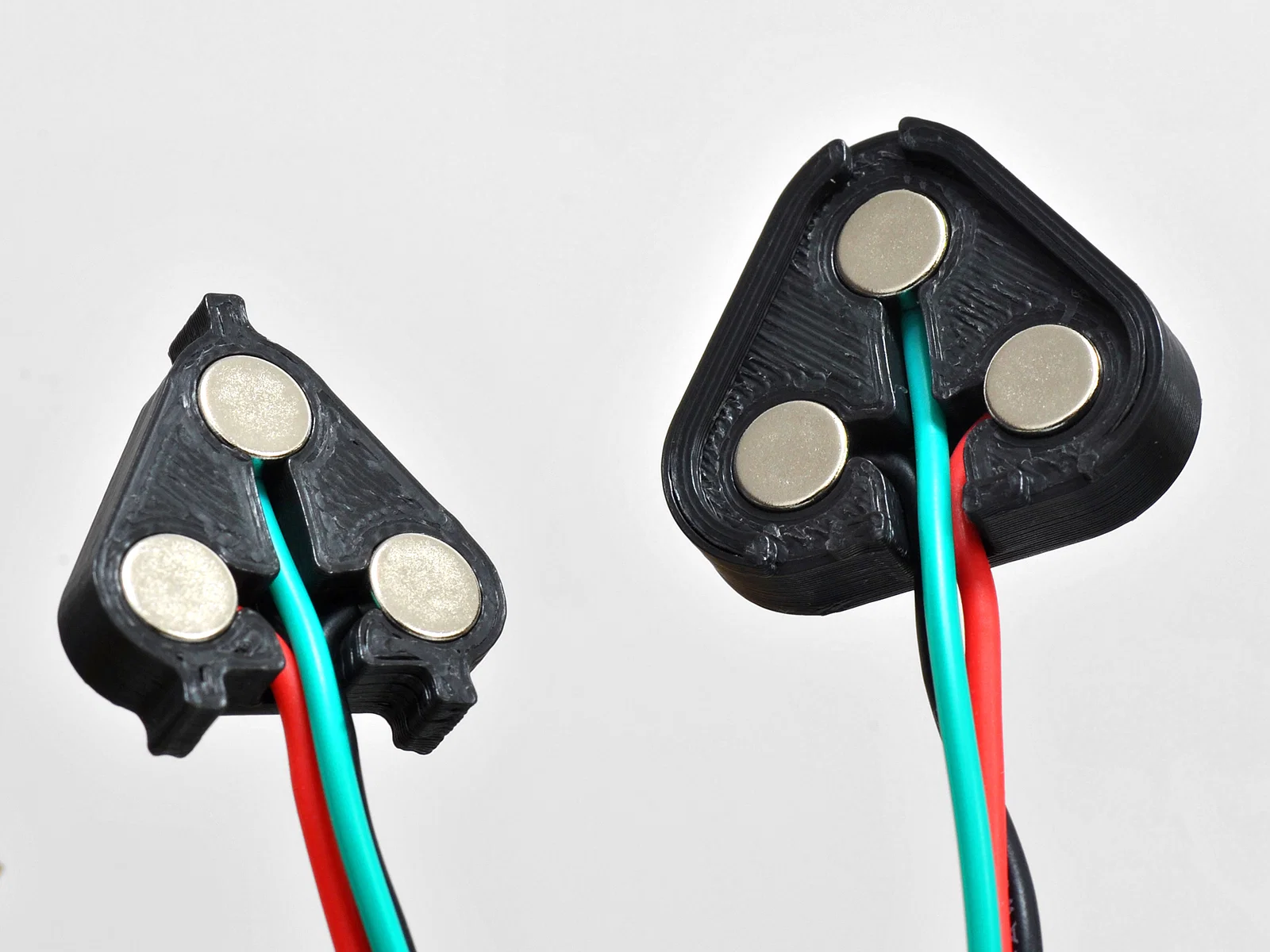

2. Nhét nam châm vào connector, bẻ dây đi theo các rãnh hướng dẫn. Thường sẽ là kiểu press-fit, nhưng nếu không (do filament, sai số, v.v.), bạn nhỏ một vòng keo 502 quanh mép, ngay chỗ nam châm tì vào connector. Nếu bạn dùng nam châm to hoặc lực mạnh, rất nên dùng keo 502.
