Đầu Nối Nam Châm Cho Dự Án Điện Tử

Tính năng

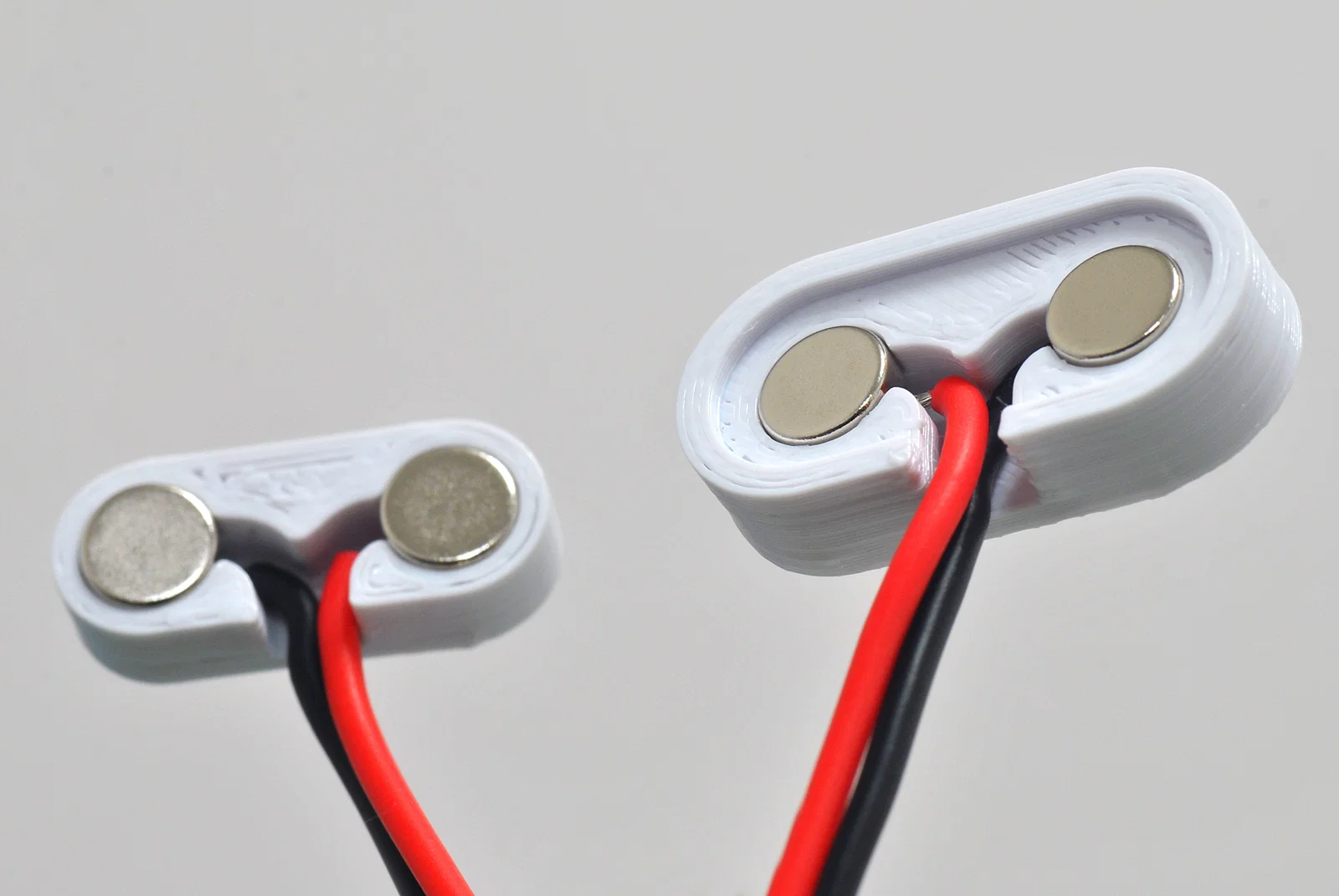

• Đầu nối nam châm cho các kết nối điện công suất thấp, có thể tháo rời

• Vừa 2 nam châm neodymium 6 x 2mm (Edit: Đã thêm file cho 6 x 3mm, 5 x 2mm và 5 x 3mm)

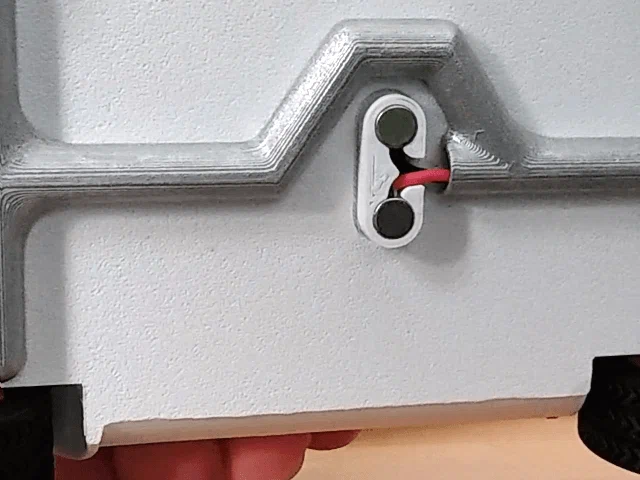

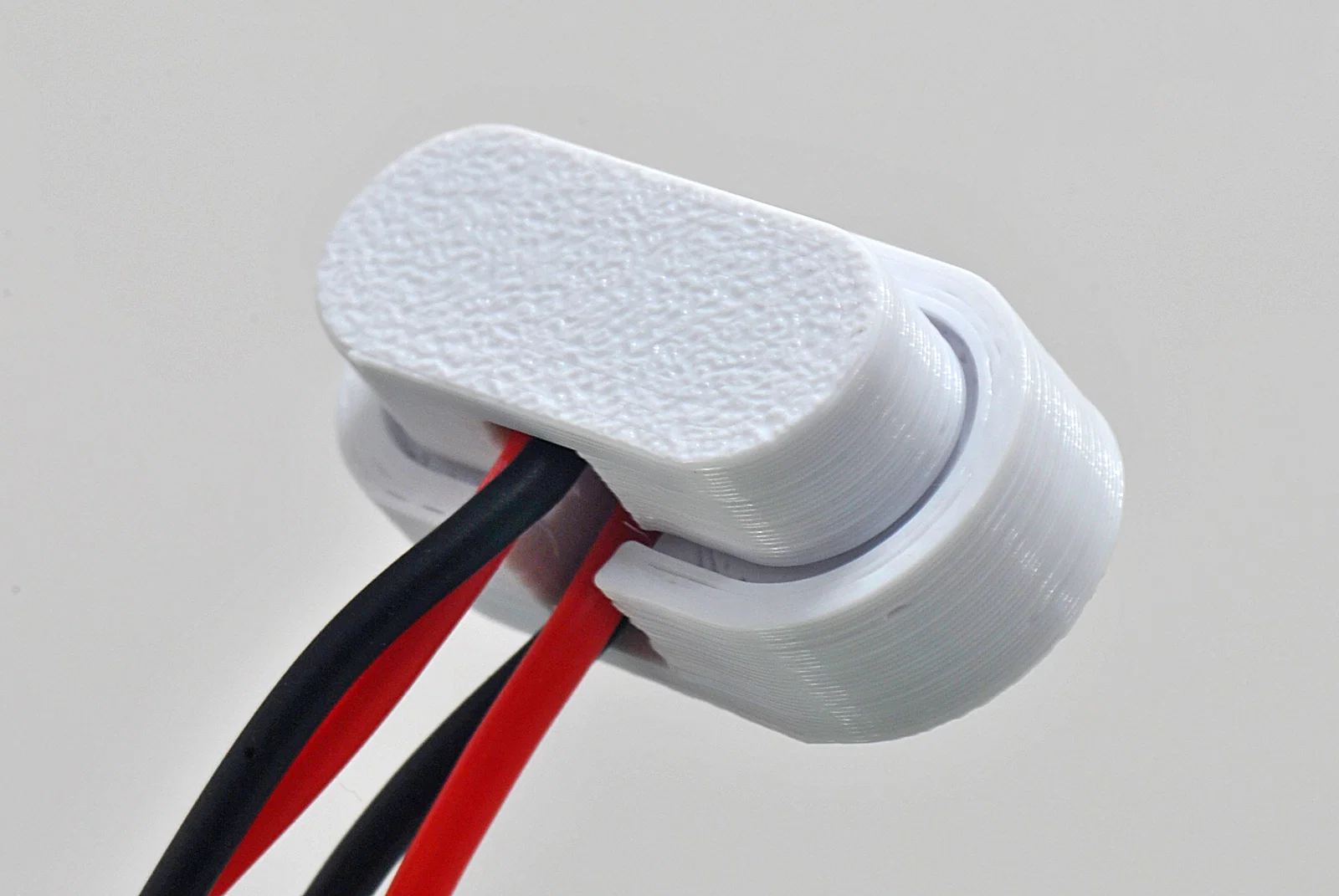

• Gọn và dễ tích hợp vô mô hình của bạn – khi gắn lại với nhau cao khoảng 10mm và rộng khoảng 25mm

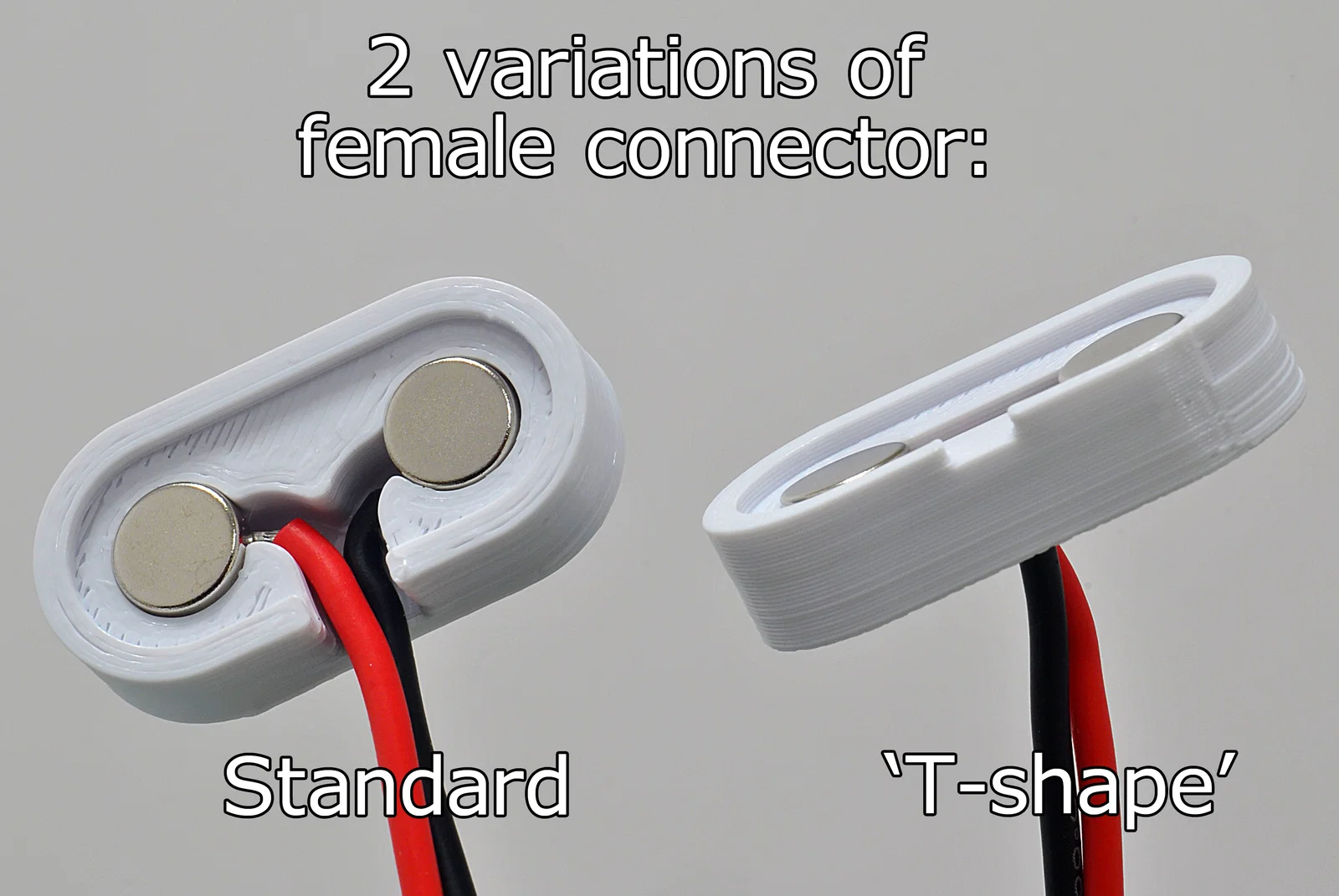

• Có 2 kiểu đầu nối “female” khác nhau tùy theo dây của bạn đi dọc theo đầu nối, hoặc đi ra phía sau và xuyên qua phần mà nó được gắn vào

• Hiện đang thiết kế cho nam châm 6 x 2mm – bạn cứ để lại bình luận nếu muốn bản dành cho kích thước khác!

Phần cần chuẩn bị

• 2 nam châm neodymium cho mỗi đầu nối (tổng 4 cái):
  • 5 x 2mm
  • 5 x 3mm
  • 6 x 2mm
  • 6 x 3mm
  • 8 x 2mm
  • 8 x 3mm
  • 10 x 2mm
  • 10 x 3mm

Hướng dẫn in

• Layer height: 0.2mm
  Supports: Không
  Brim: Không
  Walls: 3+
  Infill: 10%+

Lắp ráp

1. Hàn dây vào nam châm – mình dùng hướng dẫn này. Việc hàn lên nam châm sẽ làm lực hút giảm nhẹ, nhưng miễn bạn làm nhanh như trong video thì vẫn sẽ còn khá mạnh.

   Lưu ý: Nếu bạn hàn dây sao cho cực nam châm kết nối theo kiểu này:

   N-S trên đầu nối male
   S-N trên đầu nối female

   thì nam châm sẽ đẩy nhau nếu bạn lỡ gắn ngược chiều!

2. Nhét nam châm vô đầu nối, bẻ dây theo các rãnh/đường dẫn. Lý tưởng là dạng press-fit, nhưng nếu không (do filament, dung sai, v.v.), quét một vòng keo 502 quanh mép, ngay chỗ nam châm tì vào đầu nối. Nếu bạn dùng nam châm lớn hoặc lực hút mạnh, khuyến nghị nên dùng keo 502.

2024-04-22: Đã thêm phiên bản cho: 5 x 2mm, 5 x 3mm, 6 x 3mm, 8 x 2mm, 8 x 3mm, 10 x 2mm, 10 x 3mm

2024-05-04: Nếu bạn cần truyền data, tham khảo
