Thông gió BambuLab X1/C có/không LED - MRW

CHỈNH SỬA

-------------------------------------------------------

2023.08.10.

• Theo yêu cầu từ Chris Ondrovic mình đã thêm các phần khung không có thông gió bên hông (chỉ còn lỗ ở phía trước)

2023.03.26.

• Thêm STL cho nắp chụp (caps) của Alu profiles. Mình in bằng Prusament PC blend urban grey, nhìn đẹp và chịu nhiệt cao. Bạn có thể tìm trong thư mục "LED Add-on ALU profile (20230208)" - file LED Ramp ALU cap.stl

2023.02.26.

• Thêm spacer TPU 3mm (có sẵn lỗ cho ốc tay cầm). Nếu bạn muốn dùng, mình khuyên in phiên bản khung mới cao hơn (mép trên cao hơn), hoặc chỉ cần cắt (slice) spacer còn 1.2mm trong slicer, vì chiều cao mép bản gốc không đủ để gắn spacer 3mm và 1.2mm là tối thiểu để ốc còn bắt được. (Mình chưa in thử, nhưng hy vọng sẽ vừa. Gần như không có độ hở, nhưng có thể vẫn chạy được vì TPU co lại chút; nếu không vừa, vui lòng scale xuống khoảng 99.8 ~ 99.5%)

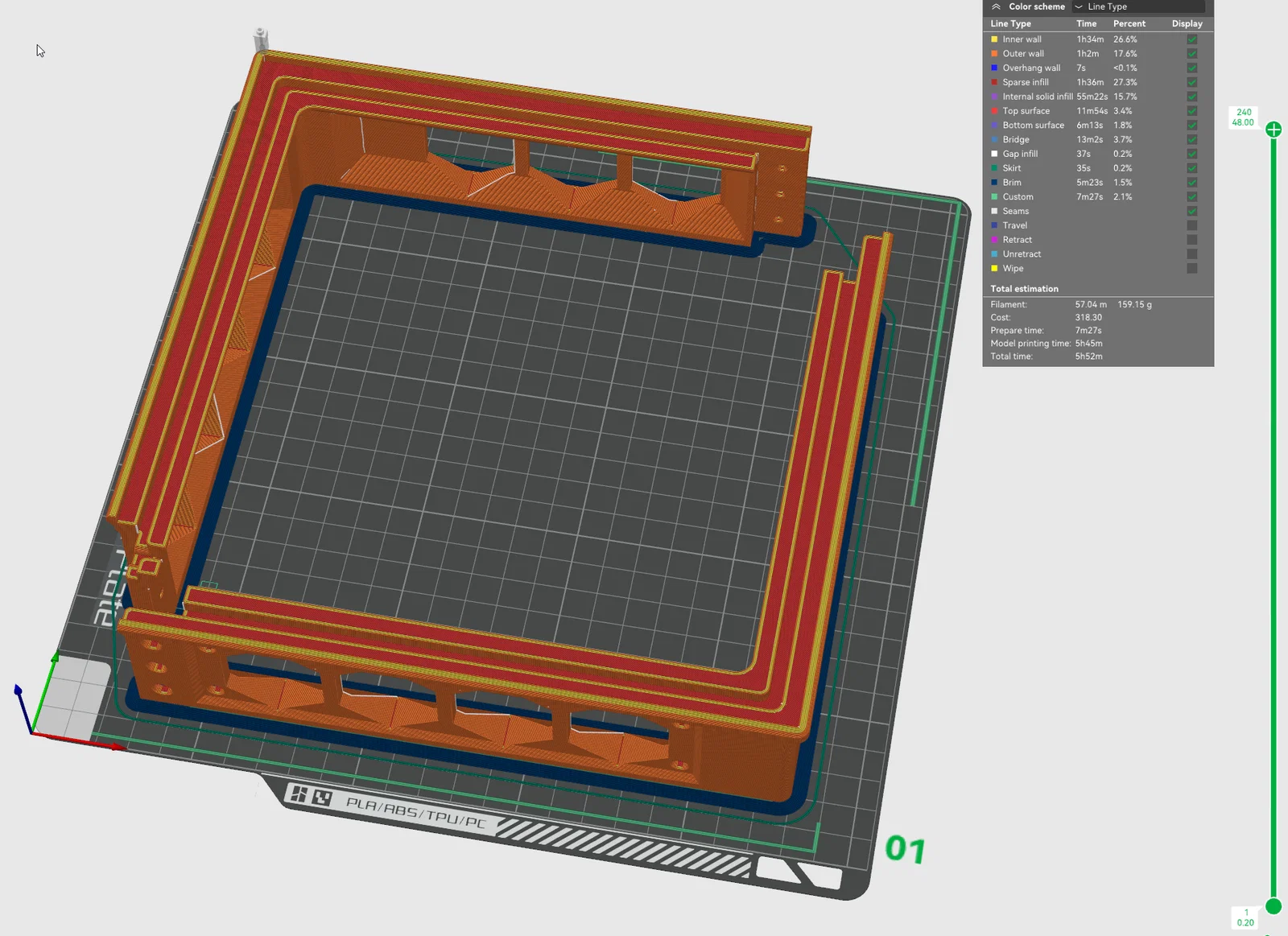

cách slice xuống 1.2mm trong Bambu Studio (mình dùng nhánh SofrFewer, nhưng chắc tương tự :))

2023.02.08.

• Add-on: ngàm giữ ALU LED profile để gắn thanh nhôm góc (18,5x18,5)
• File STEP cho add-on này để bạn sửa cho phù hợp với bất kỳ phụ kiện nào muốn gắn bên trong khung. Cứ thoải mái sáng tạo nha! :D

-------------------------------------------------------

2023.02.08.

• Thêm file STEP cho cả hai loại cover (side, front), không có chữ, logo, hoạ tiết… Cứ thoải mái làm design đẹp theo ý bạn (với lại model cover chính giờ nằm ở đây:

-------------------------------------------------------

2023.02.03.

• Phiên bản khung mới với mép trên cao hơn (để lót dày hơn bên dưới kính trên)

-------------------------------------------------------

2023.01.26.

• Add-on: thiết kế cover mới:
• Rework còn đang làm dở, vì hiện tại mình đang bí và chưa biết đi tiếp sao cho đúng… cần nghĩ lại theo bối cảnh rộng hơn.

-------------------------------------------------------

CÔNG VIỆC DỰ KIẾN

• Cổng phía sau để lấy nguồn cho LED (nghĩ tới việc làm add-on phức tạp hơn dưới AMS với panel lọc khí, LEDs, …)

-------------------------------------------------------

IN ẤN

Không yêu cầu gì đặc biệt, vật liệu tối thiểu nên dùng là PET-G (bên trong enclosure có thể quá nóng với PLA). Một số chi tiết cần in nhiều hơn 1 cái.

Cơ bản - Khung

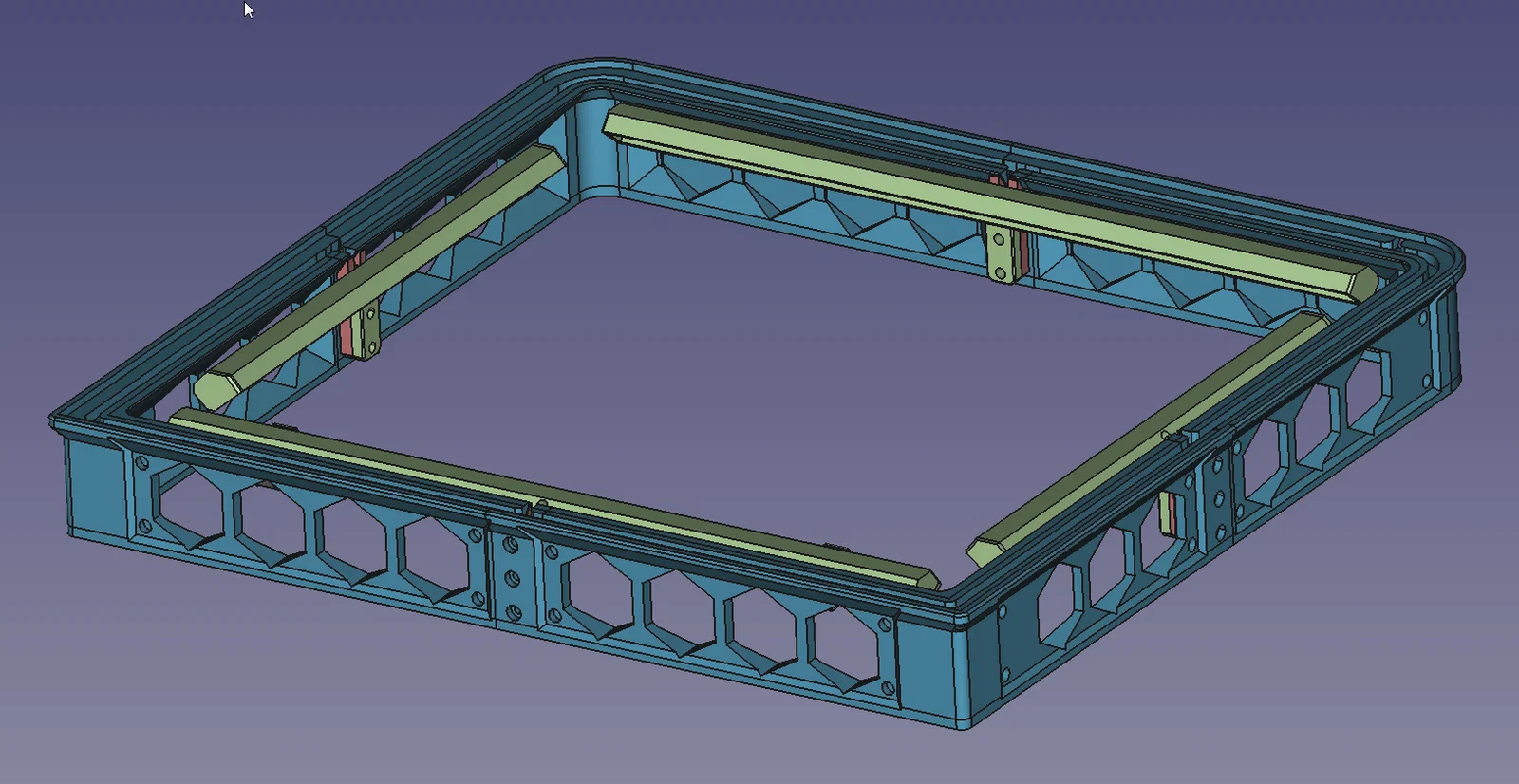

• Frame (1x trước-trái + 1x trước-phải + 1x sau-trái + 1x sau-phải)

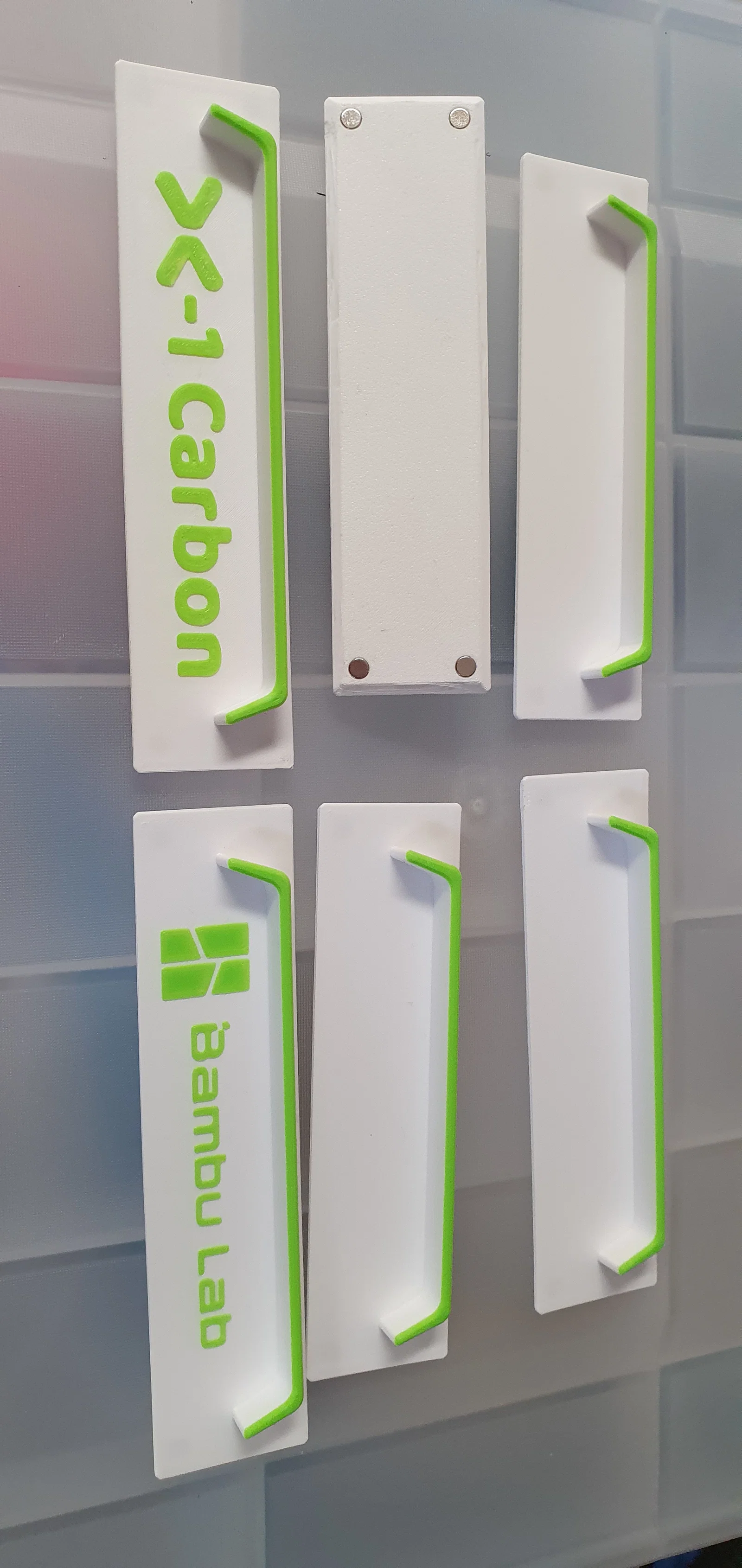

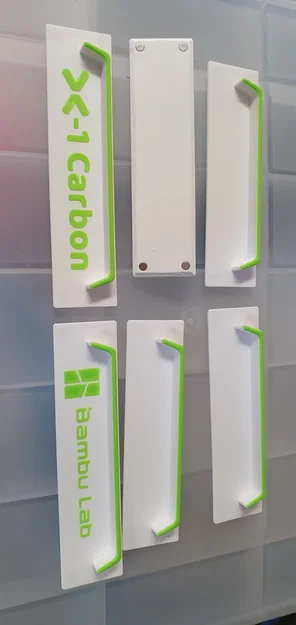

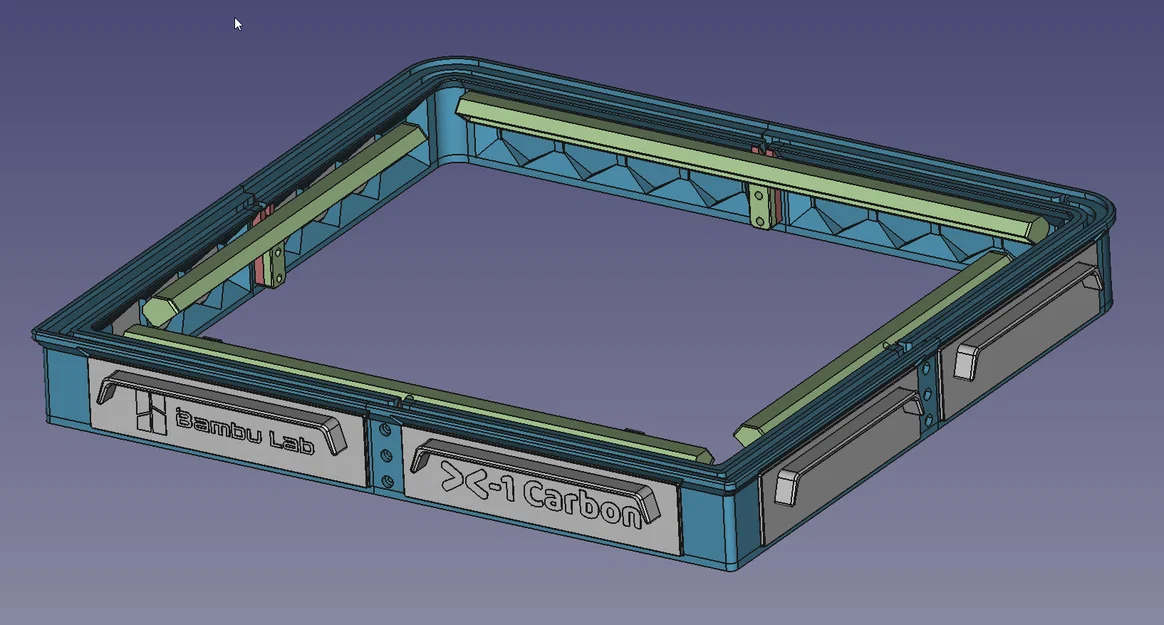

• Cover (4x bên hông + 2x phía trước tuỳ bạn chọn)
• Frame Spacer (4x)

Tuỳ chọn - Có LED (Bạn có thể in và lắp phần này sau mà không cần in lại bất kỳ phần nào đã in trước đó)

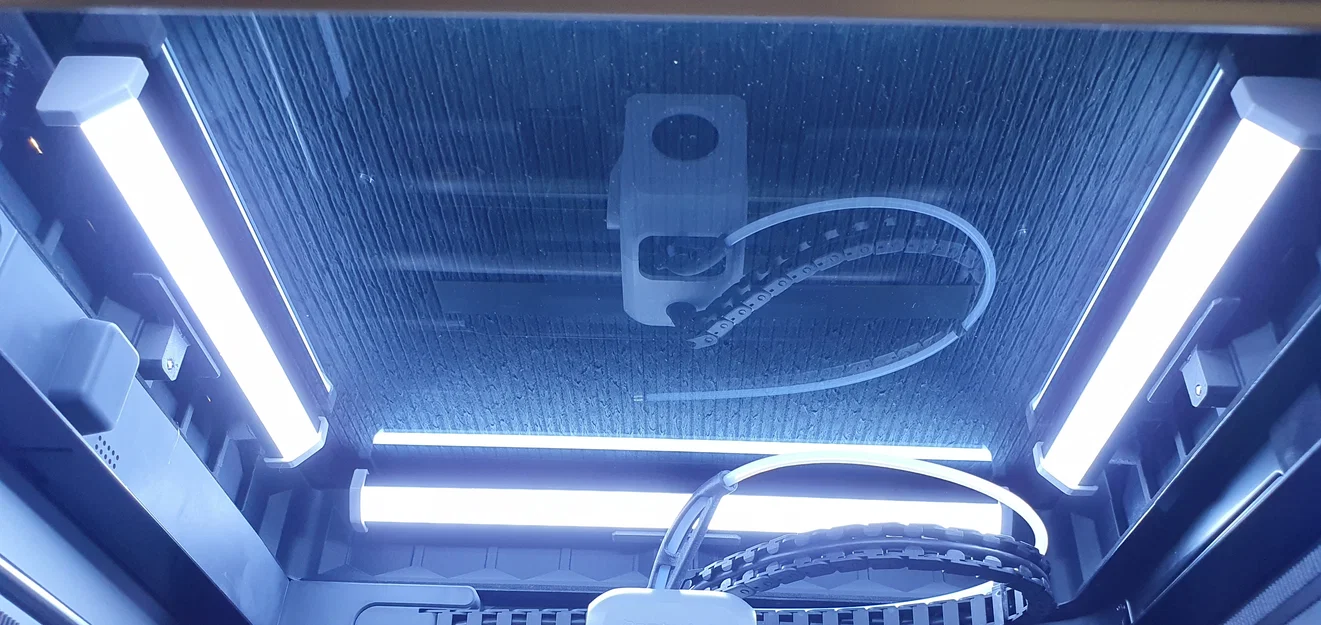

• LED Ramp (2x bên hông + 2x phía trước)
• Diffusor (2x bên hông + 2x phía trước)
• Diffusor Clamp (8x hoặc nhiều hơn nếu bạn muốn)

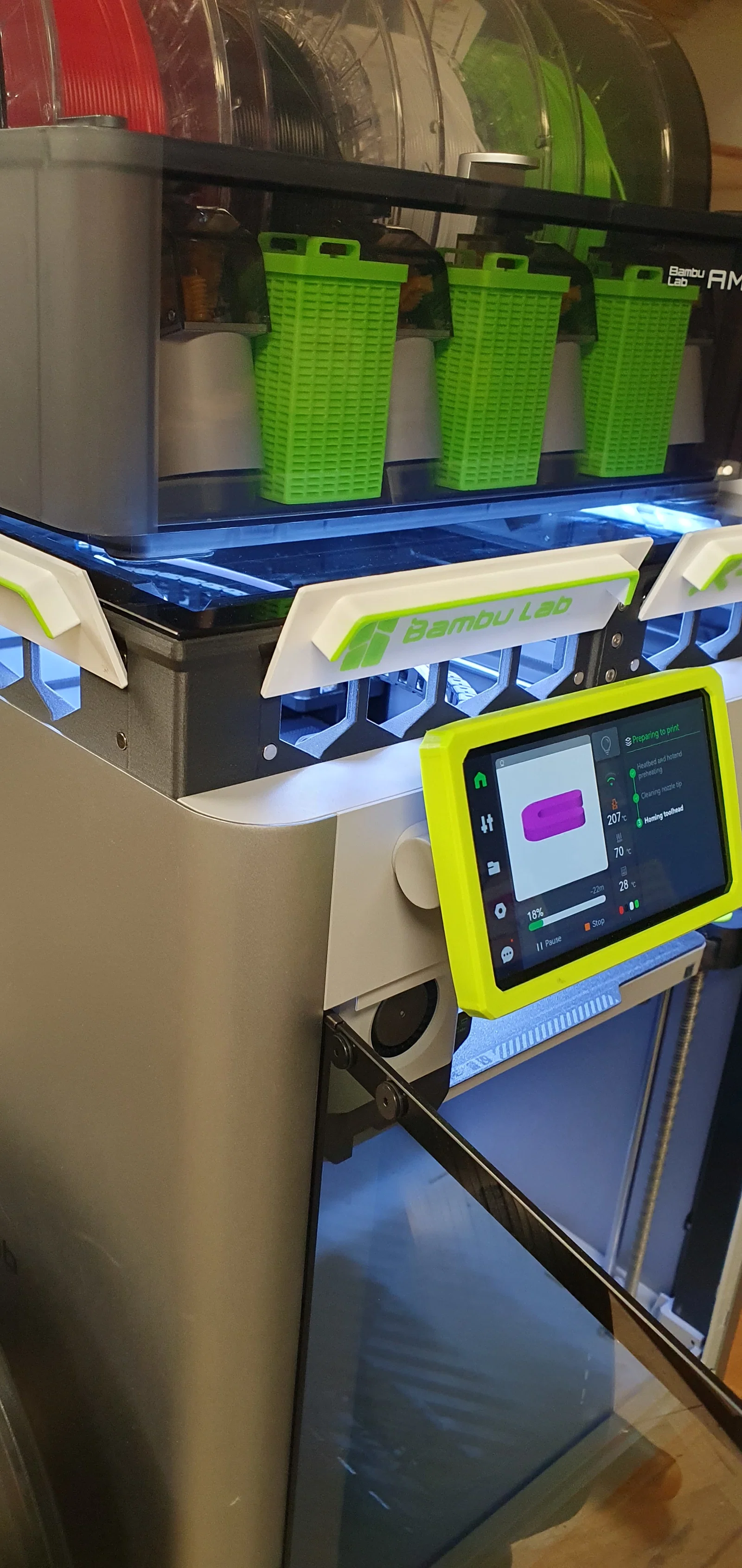

Bản mình in:

• Frame + Spacers + LED ramps - Prusament PC-CF
• Vent. covers - Spectrum PET-G (trắng / xanh lá nhạt)
• Difussors + Clamps - Transparent PET-G (không rõ hãng)

Nozzle 0.4 / layer 0.2 - các phần dài (trừ diffusors) dùng brim 5mm, không cần supports.

Gợi ý:

• Nếu bạn muốn LED dịu và tán đều hơn, thử in lớp top layer cuối (hoặc tối đa 3 lớp) bằng vật liệu trắng đục. Hoặc bạn cũng có thể dùng xám hay màu nào bạn thích :)

-------------------------------------------------------

VẬT TƯ PHỤ CẦN THÊM

Cơ bản - Khung

• Nam châm 5x3mm (tròn) [48x]
• Dải mút/foam 0.5-1mm cho phần trên, chỗ kính nằm lên khung (tuỳ chọn)

Tuỳ chọn - Không LED

• Ốc M3x18mm [12x]
• Đai ốc M3 [12x]

Tuỳ chọn - Có LED (Bạn có thể in và lắp phần này sau mà không cần in lại bất kỳ phần nào đã in trước đó)

• Ốc M3x20mm [12x]
• Brass threaded insert M3x3mm [12x]
• LED strip 10mm, khuyến nghị loại tự dán (xài loại bạn thích, mình dùng 12V-14W/m, có thể cắt theo bước 50mm)
• Dây và đầu connector để nối LED strips vào nguồn
• Nguồn phù hợp
• Công tắc? :)

-------------------------------------------------------

CÔNG VIỆC SAU KHI IN VÀ LẮP RÁP

• Sau khi in xong khung chính, cần giũa để mặt phẳng và các góc ở phần nối phải sắc/chuẩn. Cách kiểm tra chuẩn nhất là bạn có thể luồn ốc qua lỗ của cả hai phần và ốc đứng vuông góc với bề mặt. Trong lúc giũa nhớ kiểm tra thường xuyên xem đã vừa lên nóc máy in chưa. Phải khít nhưng lắp vào không cần dùng lực.

• Gắn nam châm vào các lỗ trên frame và covers

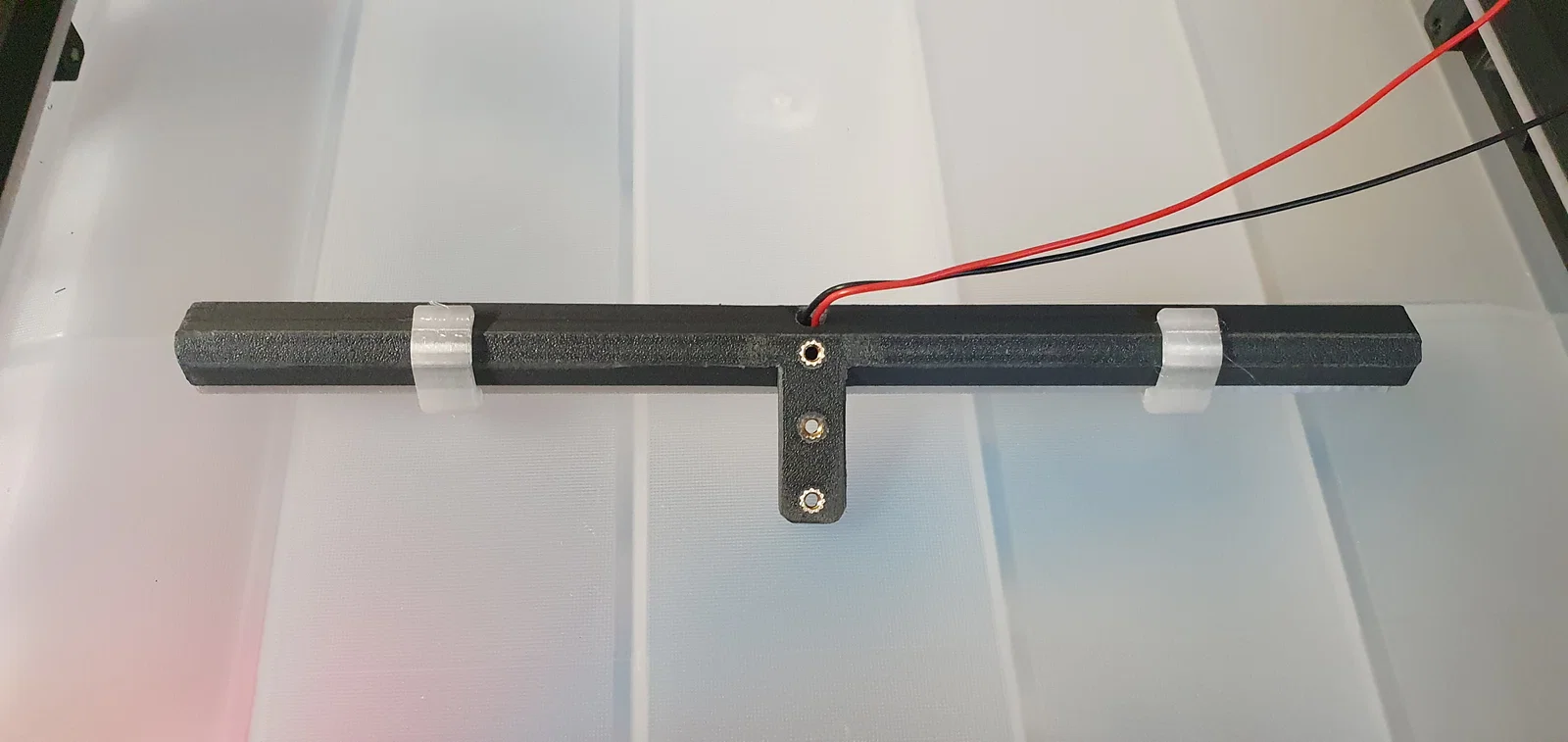

• Ép brass threaded inserts vào LED ramps (tuỳ chọn cho bản có LED)

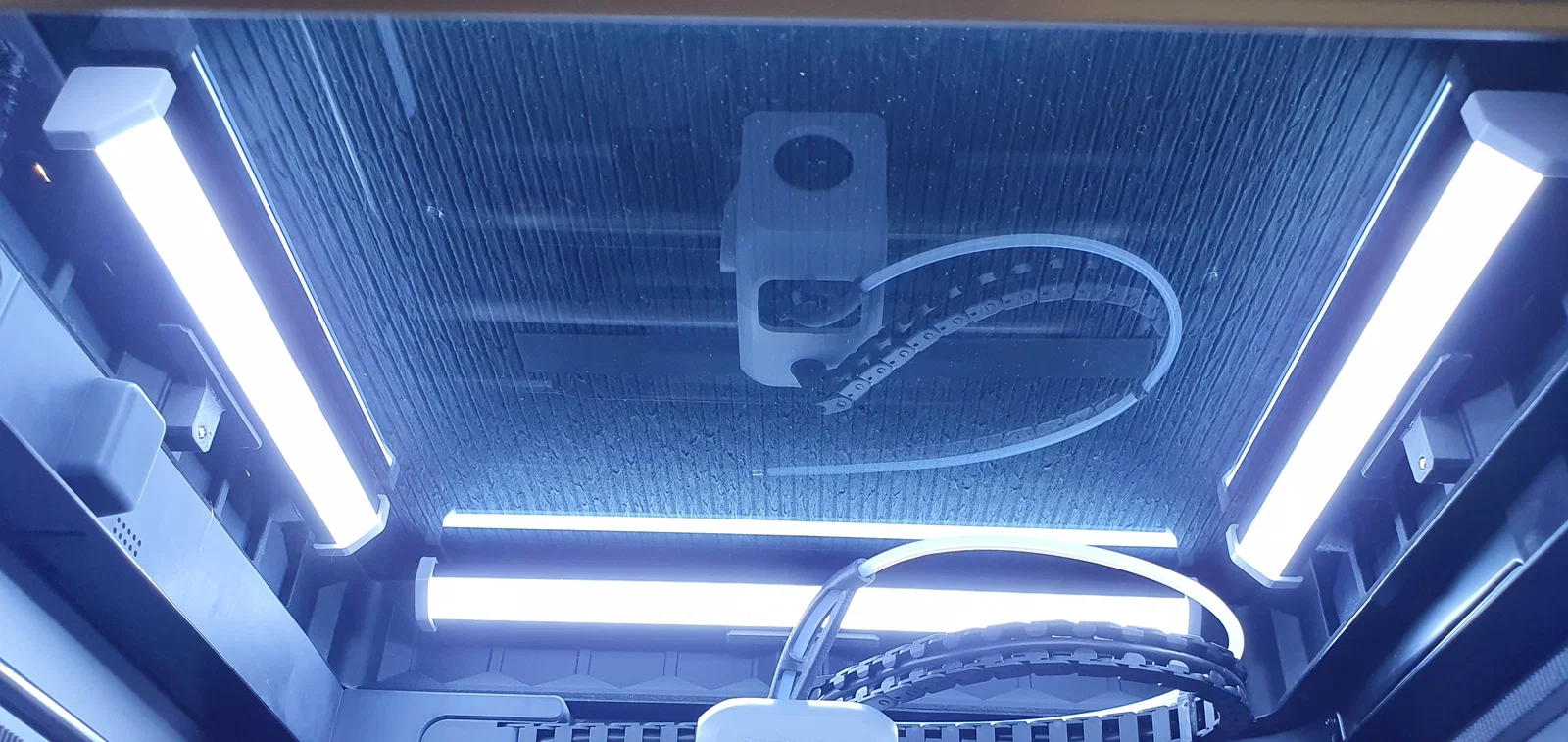

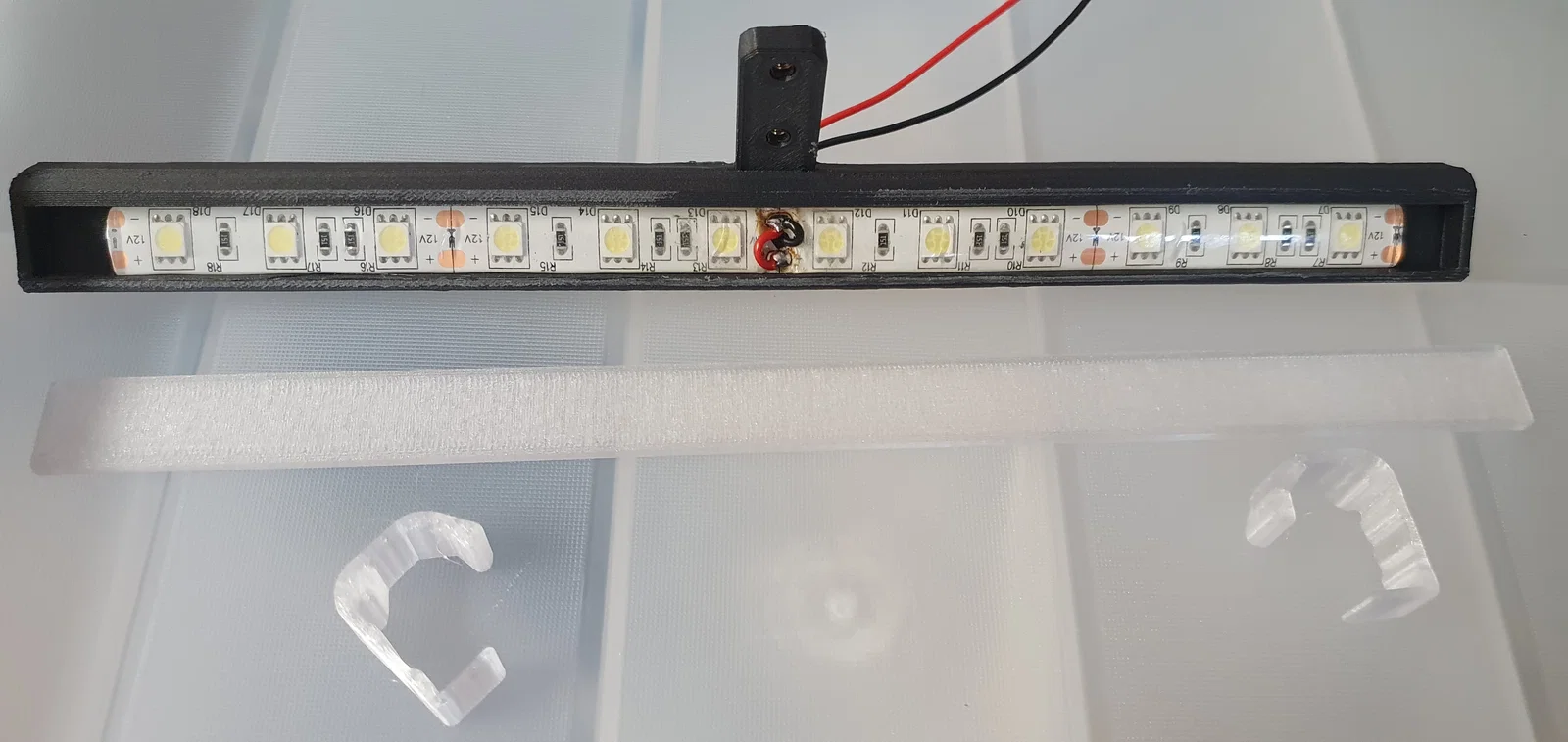

• Dán LED strips và đi dây vào LED ramps (tuỳ chọn cho bản có LED)
• Lắp khung và bắt ốc lại (dùng spacers + nuts, hoặc spacers + LED ramps kèm brass inserts cho bản LED)

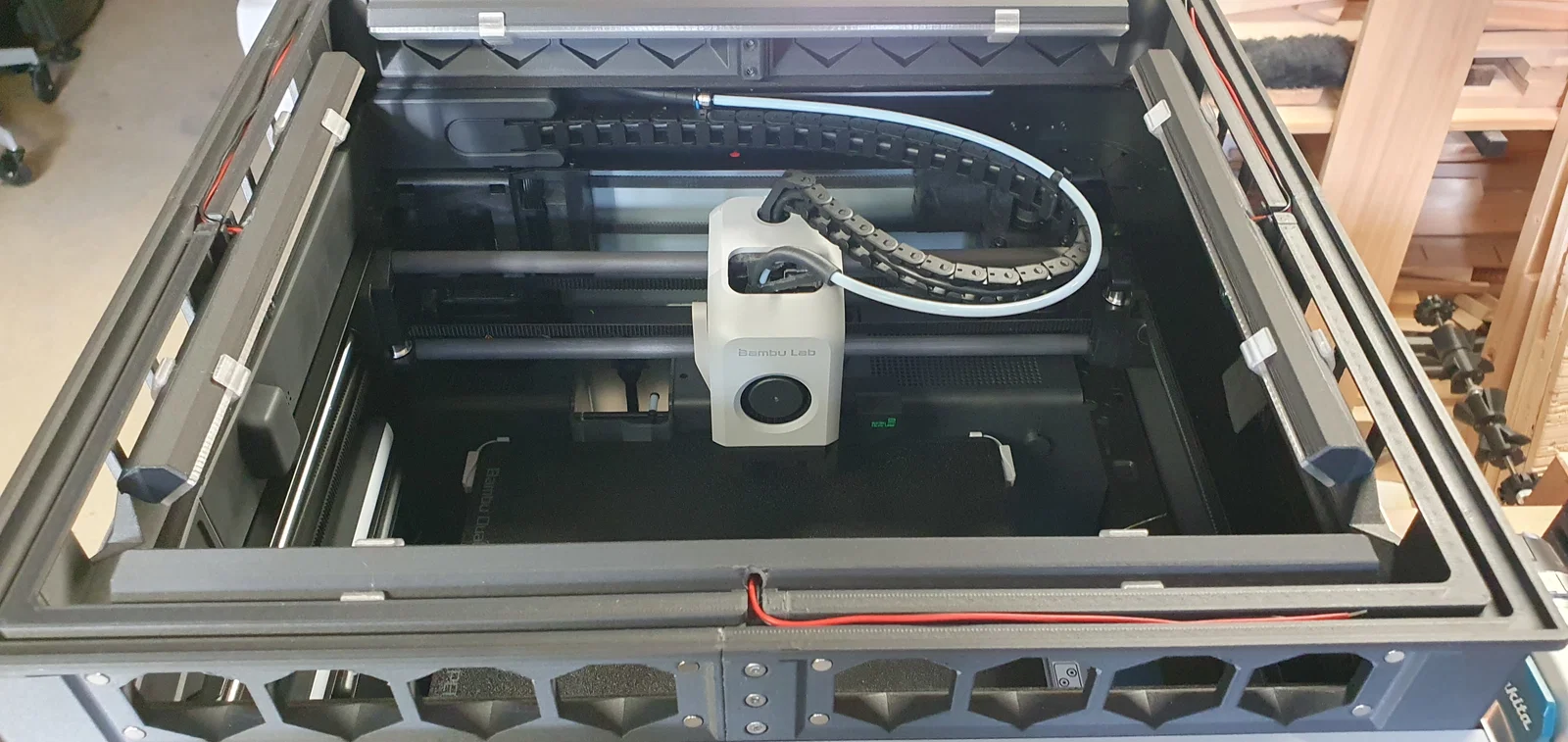

• Đi dây vào rãnh trong frame (tuỳ chọn cho bản có LED)

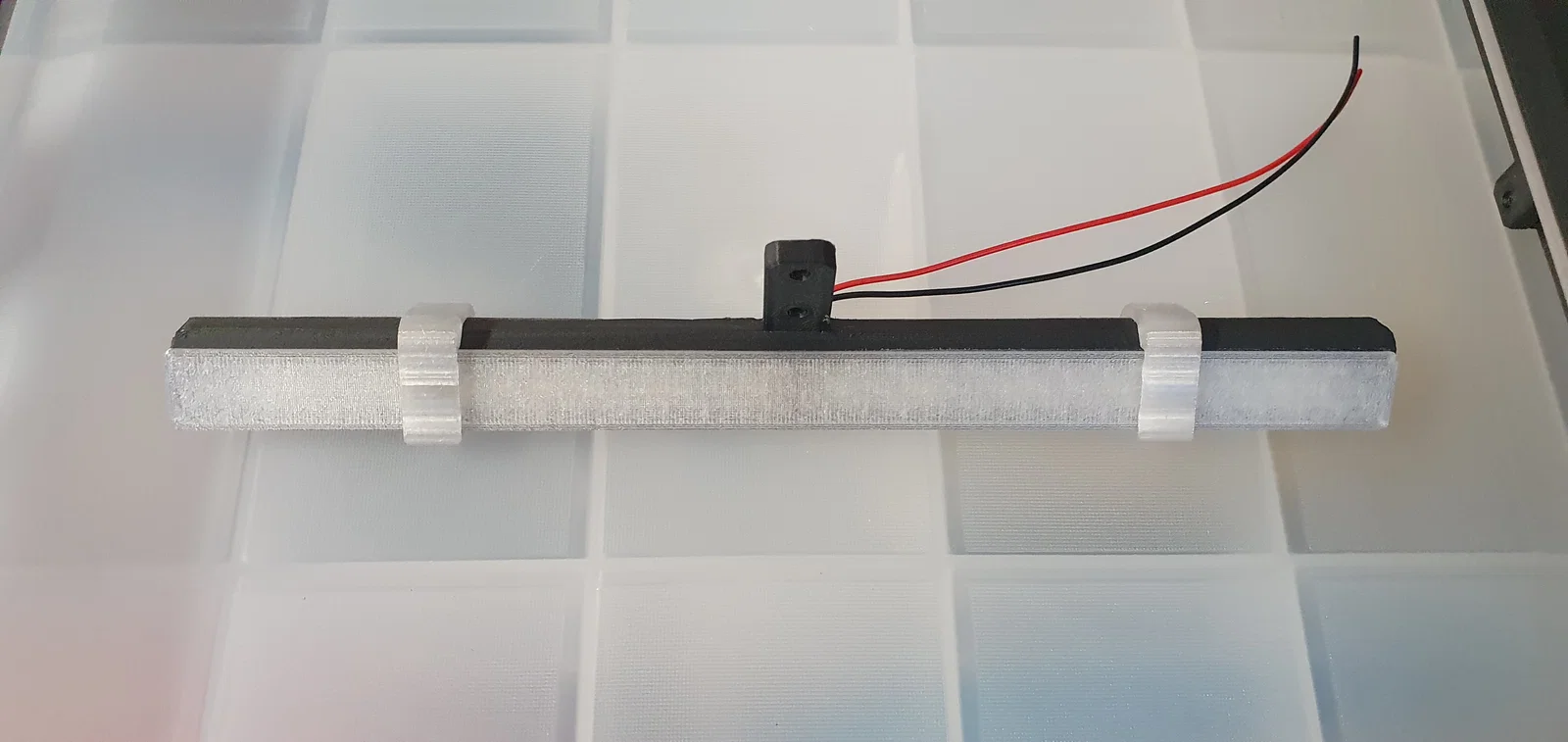

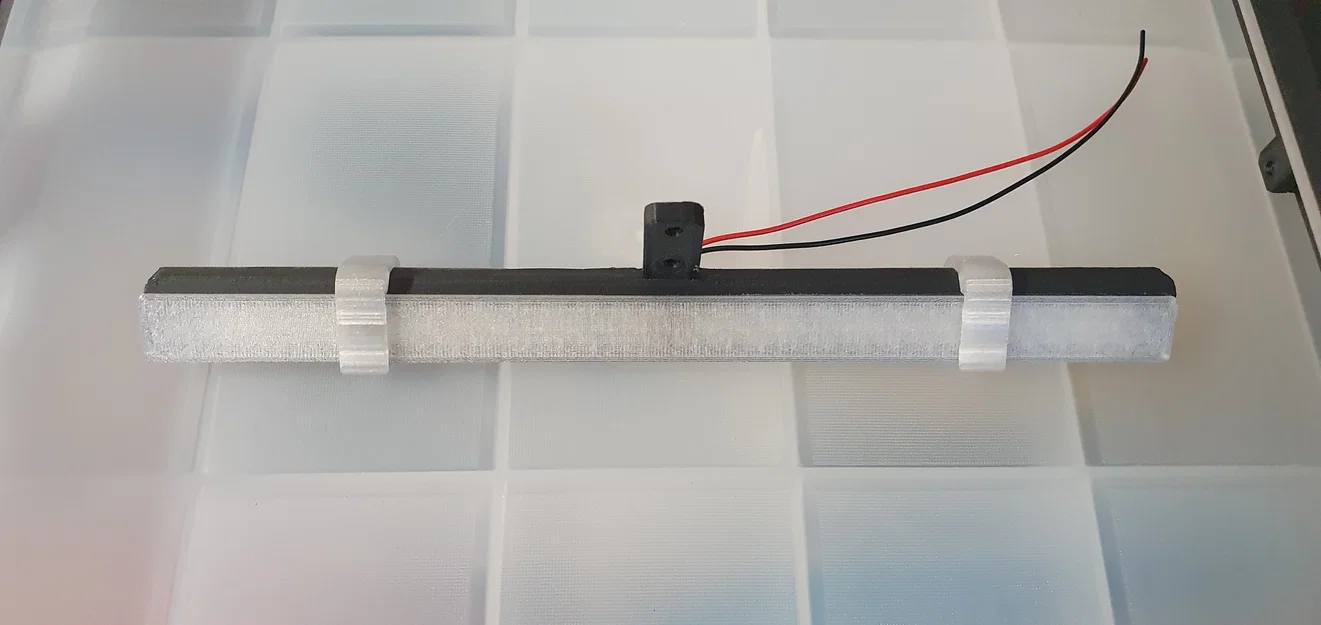

• Lắp diffusors với diffusor clamps
• Dán foam strip lên mặt trên của frame (tuỳ chọn)

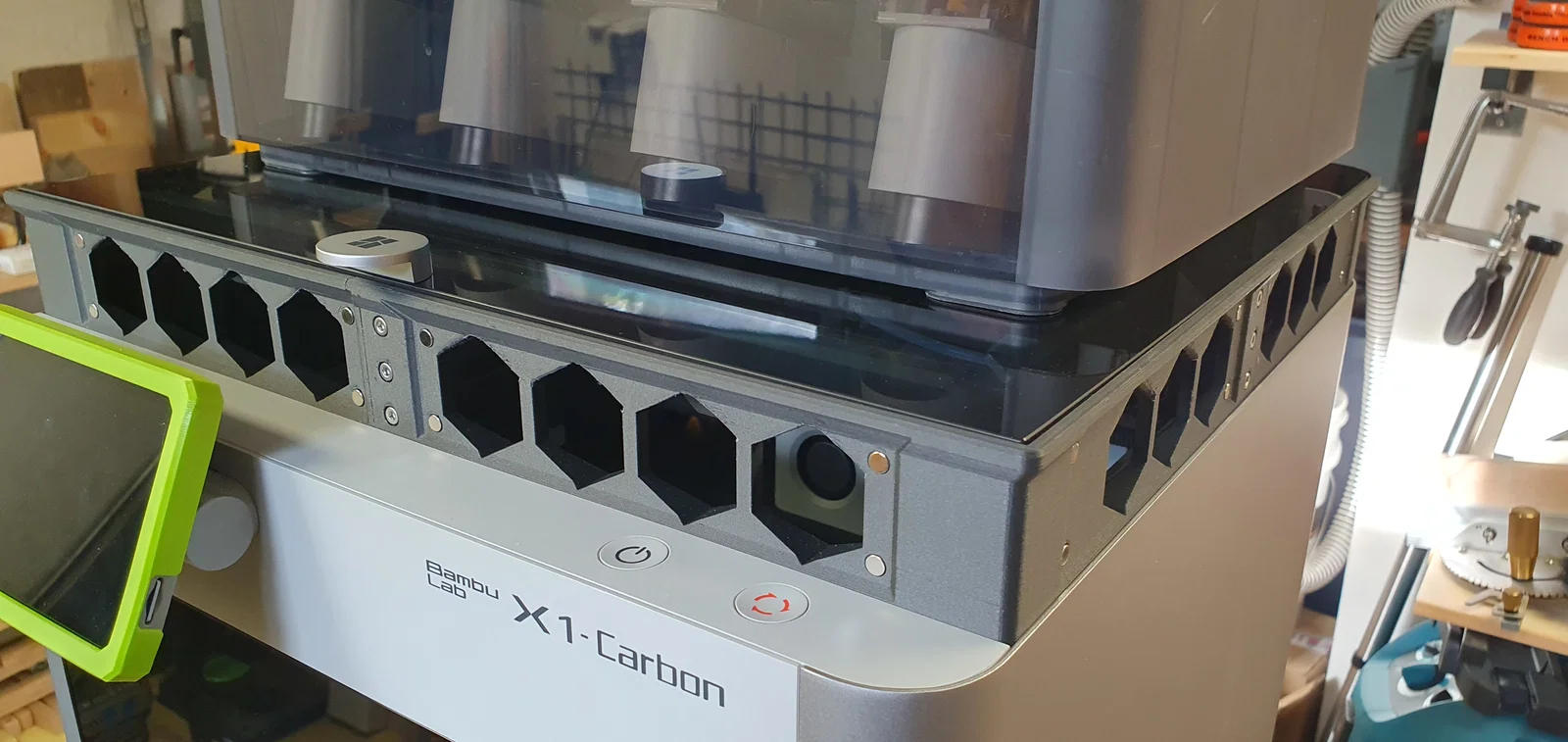

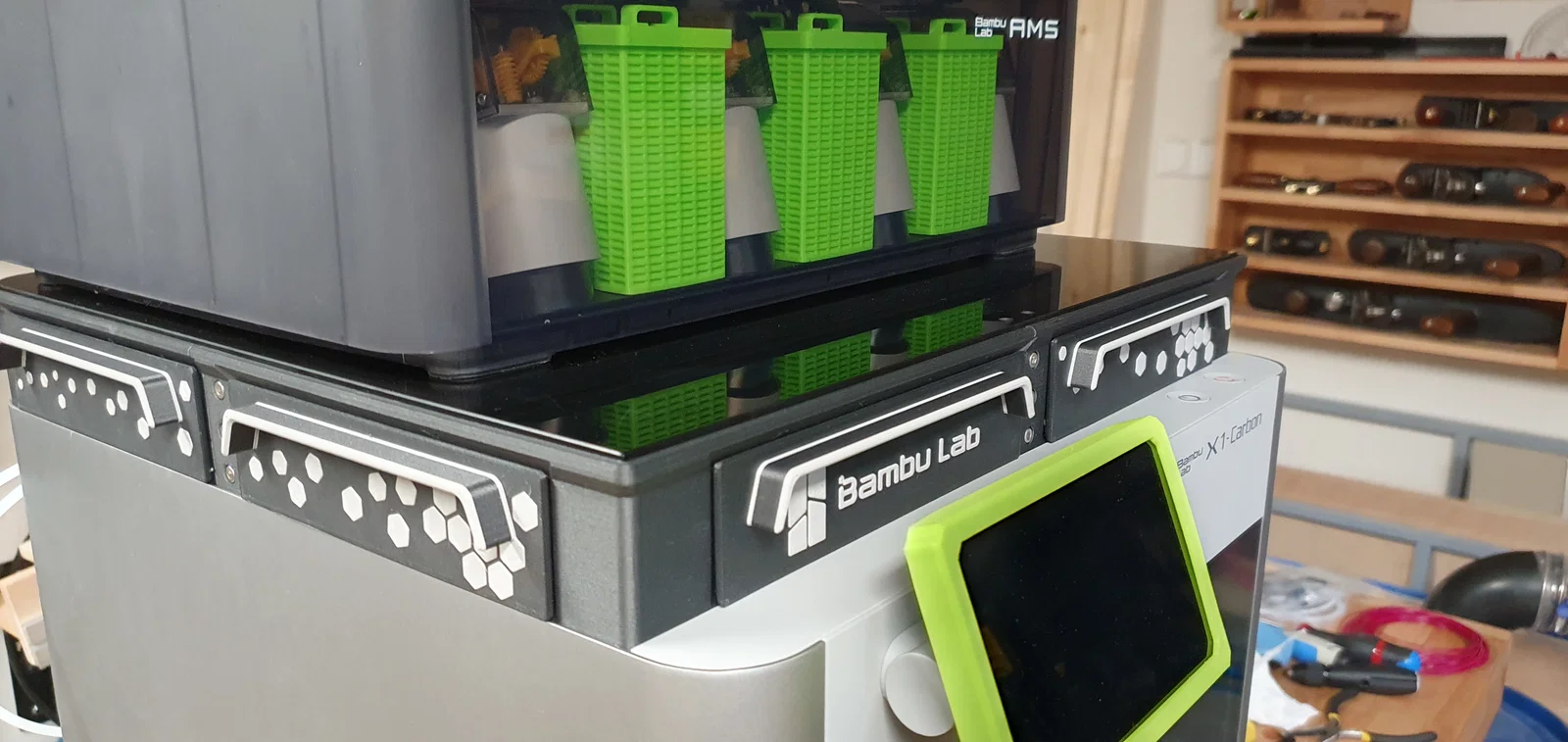

• Tháo kính trên của máy, gắn frame, rồi đặt kính lại lên trên frame
• Cấp nguồn (tuỳ chọn cho bản có LED)
